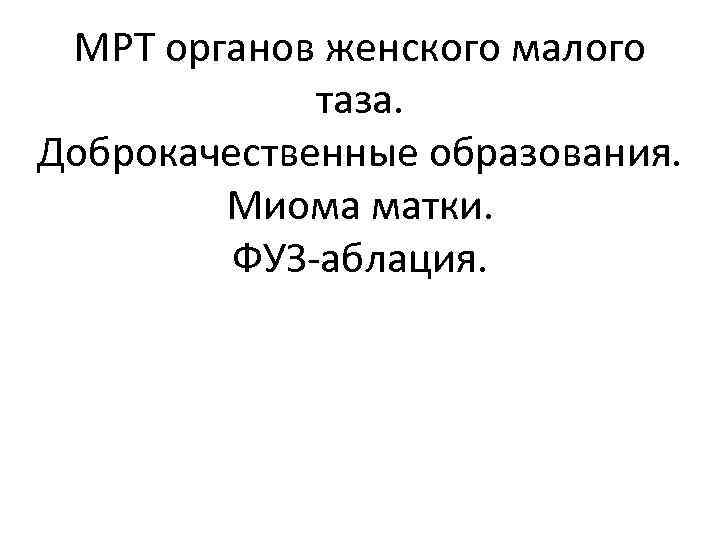

МРТ органов женского малого таза.

МРТ органов женского малого таза. Доброкачественные образования. Миома матки. ФУЗ-аблация.

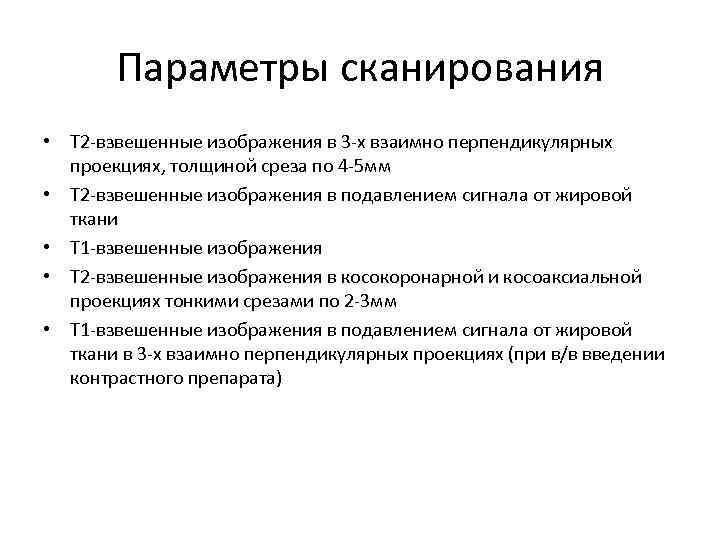

Параметры сканирования • Т 2 -взвешенные изображения в 3 -х взаимно перпендикулярных проекциях, толщиной среза по 4 -5 мм • Т 2 -взвешенные изображения в подавлением сигнала от жировой ткани • Т 1 -взвешенные изображения • Т 2 -взвешенные изображения в косокоронарной и косоаксиальной проекциях тонкими срезами по 2 -3 мм • Т 1 -взвешенные изображения в подавлением сигнала от жировой ткани в 3 -х взаимно перпендикулярных проекциях (при в/в введении контрастного препарата)

МРТ в 3 -х проекциях Т 2 ВИ

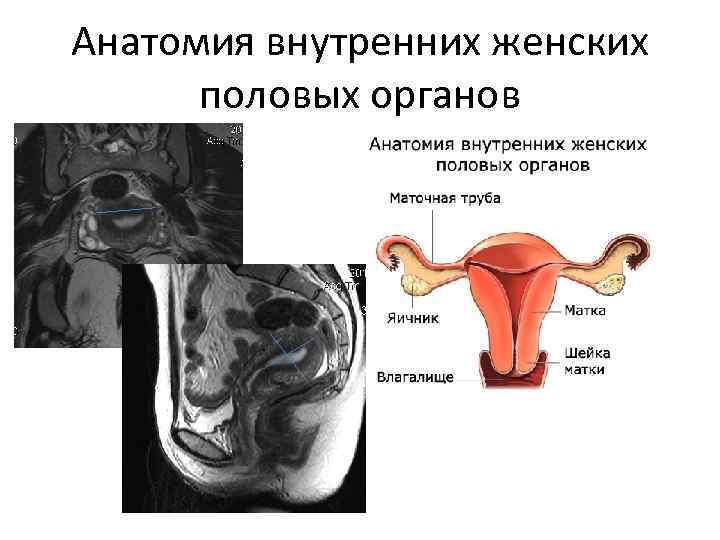

Анатомия внутренних женских половых органов

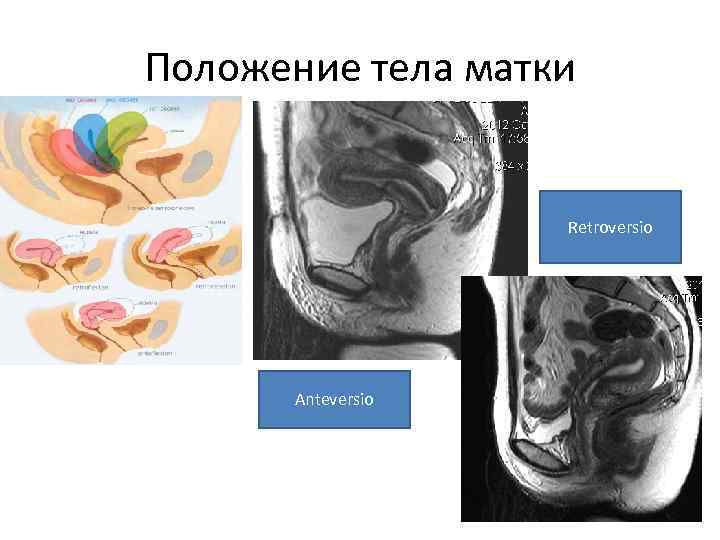

Положение тела матки Retroversio Anteversio

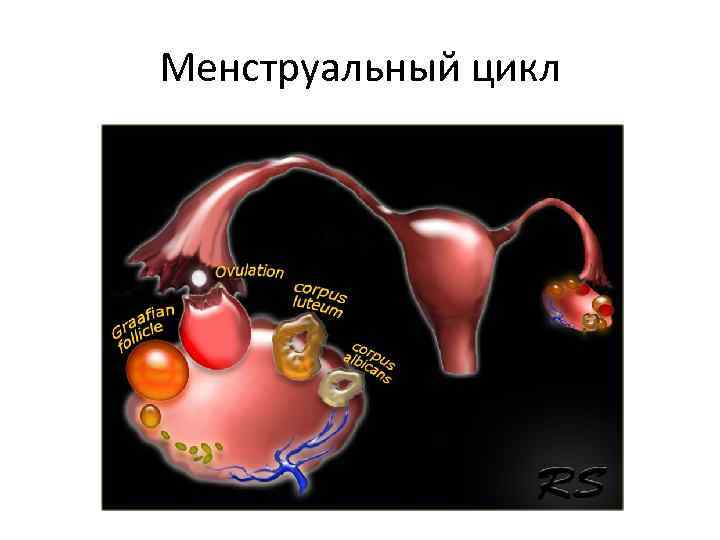

Менструальный цикл

Нормальные яичники у женщин с менструальным циклом

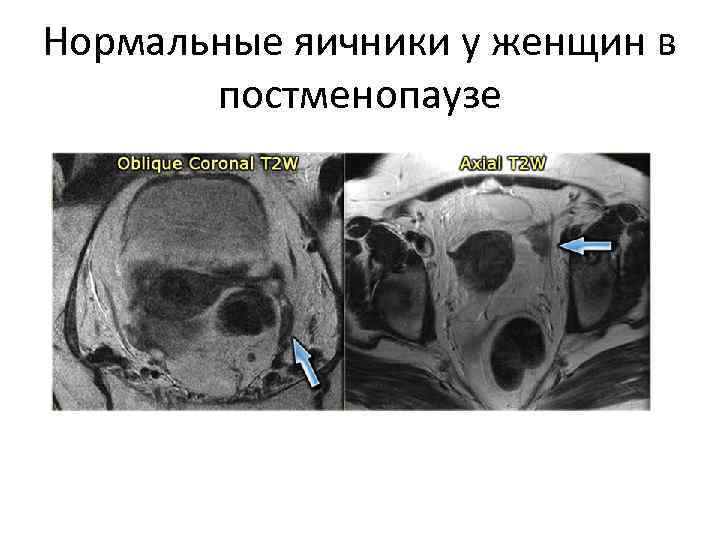

Нормальные яичники у женщин в постменопаузе

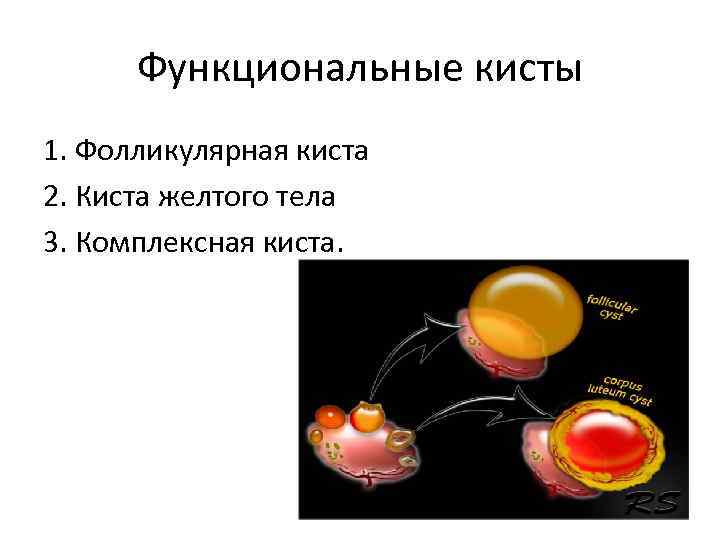

Функциональные кисты 1. Фолликулярная киста 2. Киста желтого тела 3. Комплексная киста.

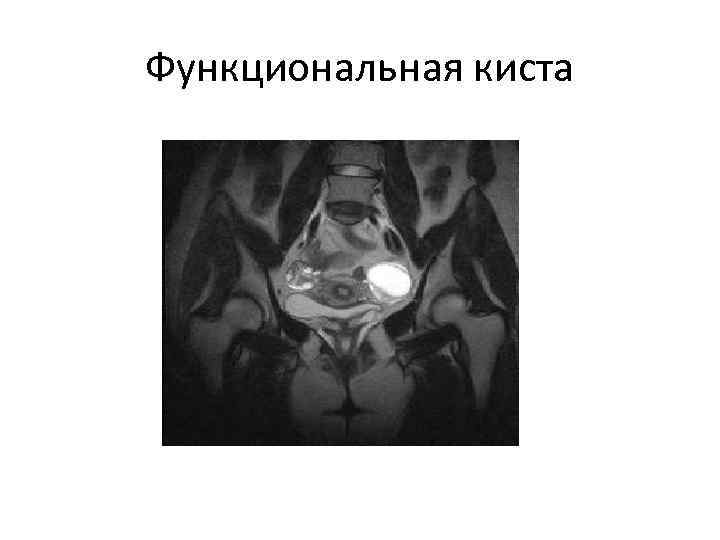

Функциональная киста

Киста желтого тела

Комплексная киста (киста с геморрагическим содержимым)

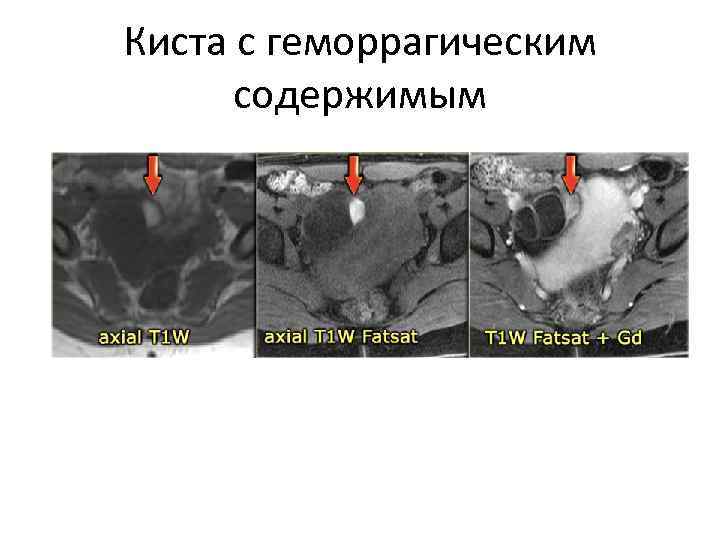

Киста с геморрагическим содержимым

Геморрагическая киста

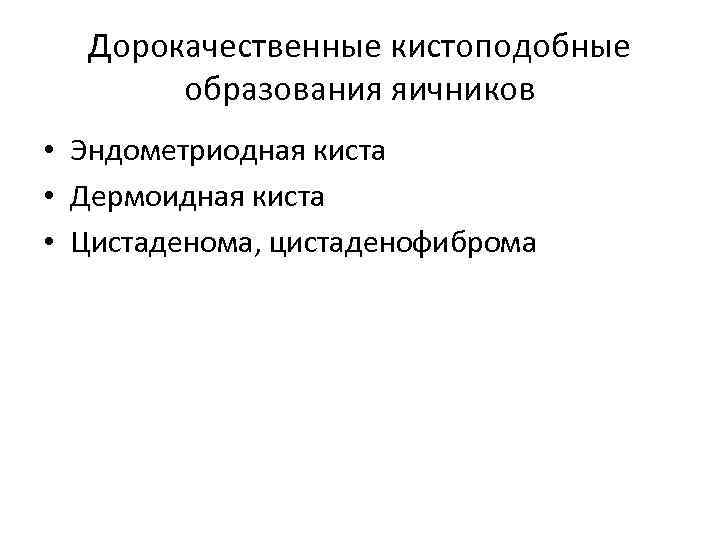

Дорокачественные кистоподобные образования яичников • Эндометриодная киста • Дермоидная киста • Цистаденома, цистаденофиброма

Эндометриоидная киста

Дермоидная киста

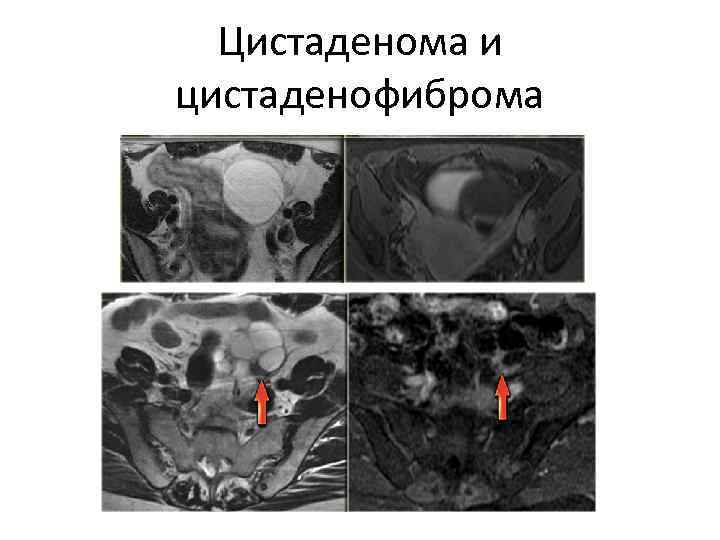

Цистаденома и цистаденофиброма

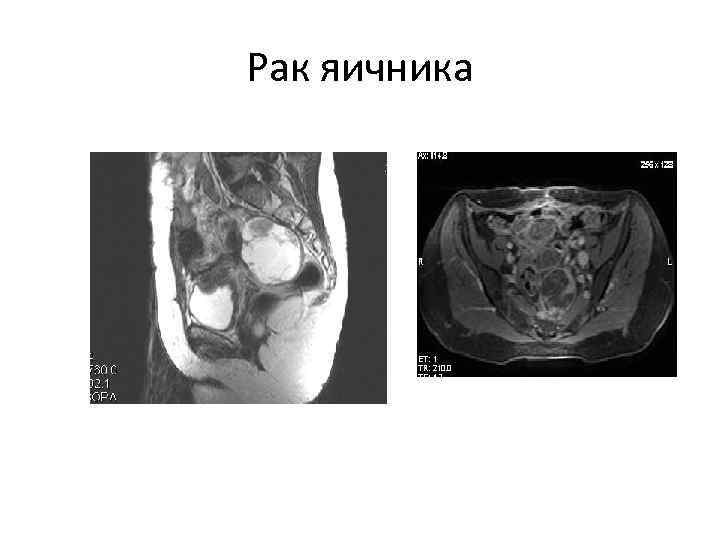

Рак яичника

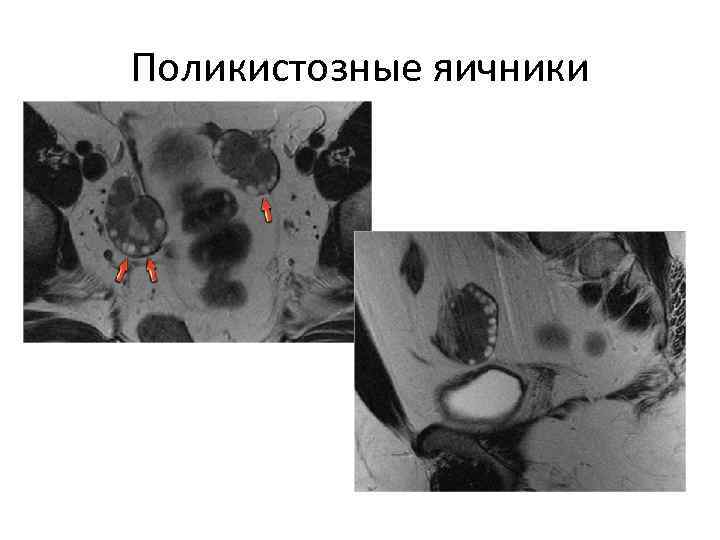

Поликистозные яичники

Гидросальпинкс

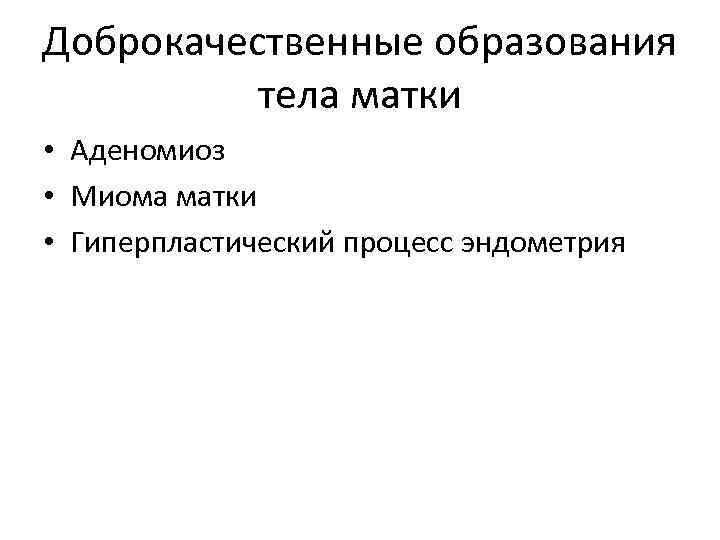

Доброкачественные образования тела матки • Аденомиоз • Миома матки • Гиперпластический процесс эндометрия

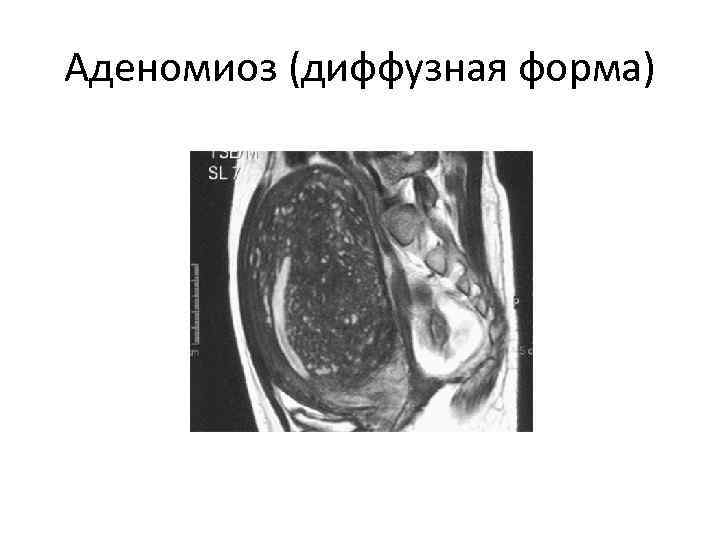

Аденомиоз (диффузная форма)

Аденомиоз (узловая форма)

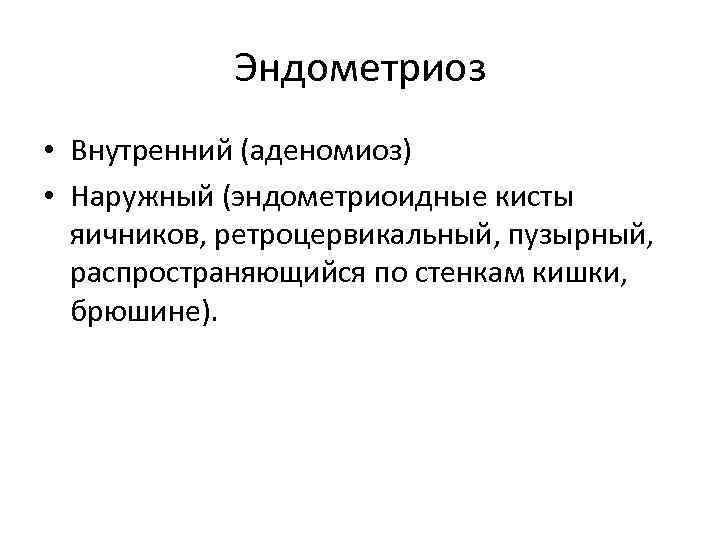

Эндометриоз • Внутренний (аденомиоз) • Наружный (эндометриоидные кисты яичников, ретроцервикальный, пузырный, распространяющийся по стенкам кишки, брюшине).

Эндометриоз

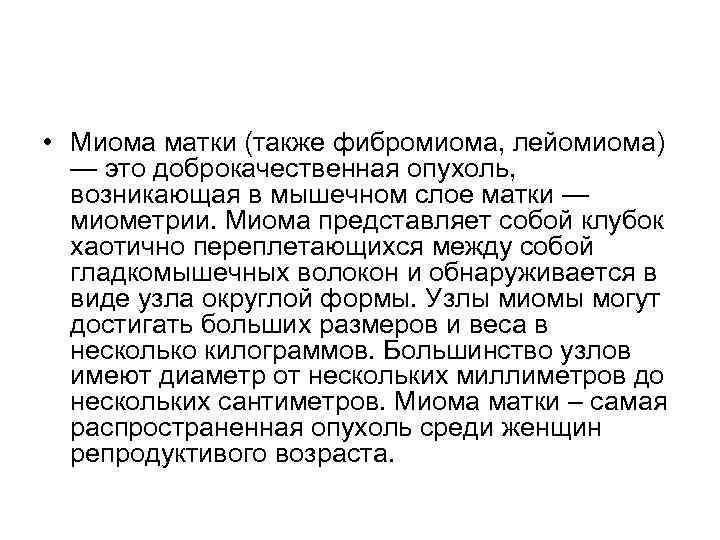

• Миома матки (также фибромиома, лейомиома) — это доброкачественная опухоль, возникающая в мышечном слое матки — миометрии. Миома представляет собой клубок хаотично переплетающихся между собой гладкомышечных волокон и обнаруживается в виде узла округлой формы. Узлы миомы могут достигать больших размеров и веса в несколько килограммов. Большинство узлов имеют диаметр от нескольких миллиметров до нескольких сантиметров. Миома матки – самая распространенная опухоль среди женщин репродуктивого возраста.

Классификация миом • 1. По количеству узлов различают : • 1. 1. одиночная миома • 1. 2. множественная миома. • 2. По расположению узлов в матке выделяют: • 2. 1. подслизистую (субмукозную) • 2. 2. межмышечную (интерстициальную, интрамуральную) • 2. 3. подбрюшинную (субсерозную) • 2. 4. межсвязочную (интралигаментарную) • 2. 5. шеечную миому. • Наиболее часто (95 %) встречается межмышечная миома с расположением узла (узлов) в области дна и тела матки. Подслизистые узлы встречаются реже, иногда они имеют тонкую ножку и могут опускаться из матки в шейку матки или во влагалище; в этом случае говорят о «рождающемся» узле миомы. Подбрюшинный узел также может иметь основание меньшего диаметра, чем сам узел; в этом случае употребляют термин «узел на ножке» . • 3. По течению миома бывает: • 3. 1. симптомной • 3. 2. бессимптомной.

Локализация миом

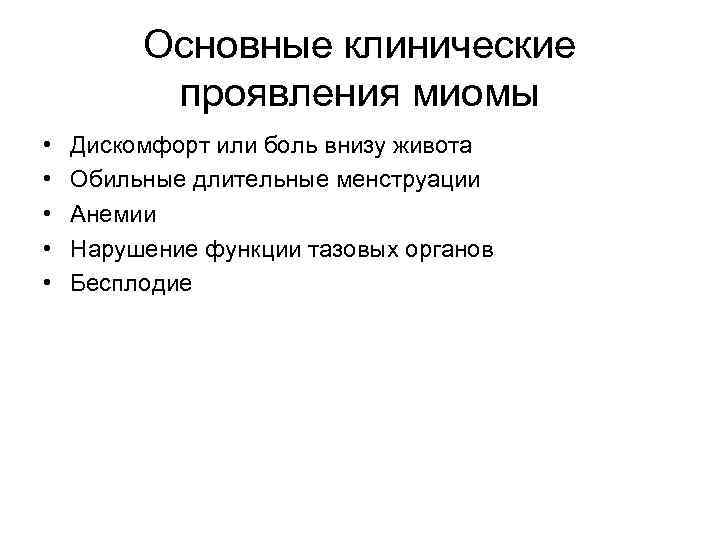

Основные клинические проявления миомы • Дискомфорт или боль внизу живота • Обильные длительные менструации • Анемии • Нарушение функции тазовых органов • Бесплодие

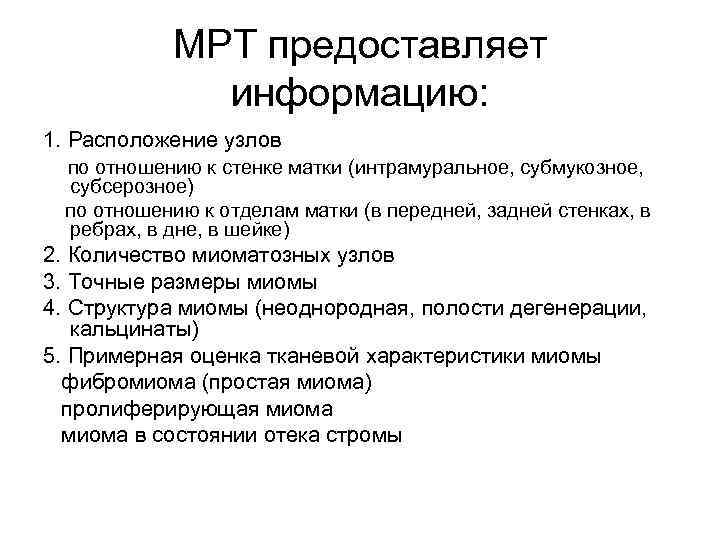

МРТ предоставляет информацию: 1. Расположение узлов по отношению к стенке матки (интрамуральное, субмукозное, субсерозное) по отношению к отделам матки (в передней, задней стенках, в ребрах, в дне, в шейке) 2. Количество миоматозных узлов 3. Точные размеры миомы 4. Структура миомы (неоднородная, полости дегенерации, кальцинаты) 5. Примерная оценка тканевой характеристики миомы фибромиома (простая миома) пролиферирующая миома в состоянии отека стромы

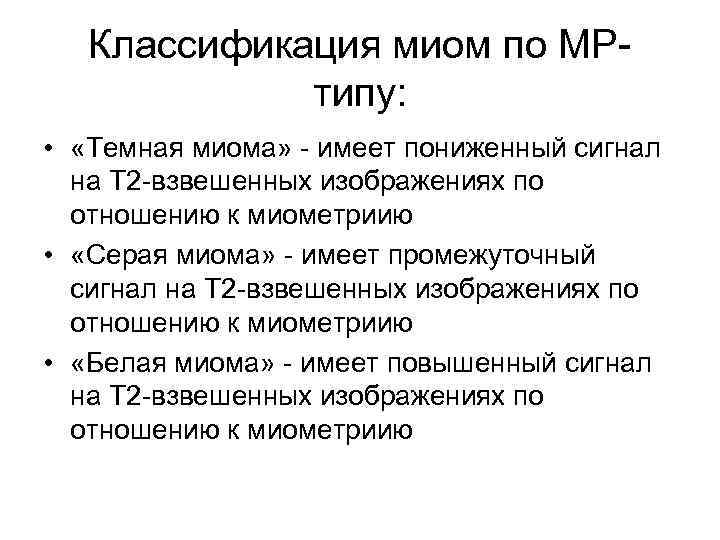

Классификация миом по МР- типу: • «Темная миома» - имеет пониженный сигнал на Т 2 -взвешенных изображениях по отношению к миометриию • «Серая миома» - имеет промежуточный сигнал на Т 2 -взвешенных изображениях по отношению к миометриию • «Белая миома» - имеет повышенный сигнал на Т 2 -взвешенных изображениях по отношению к миометриию

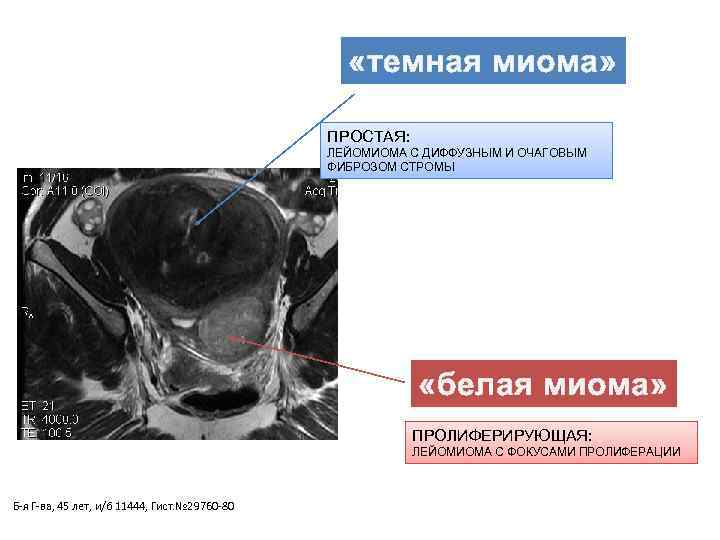

«темная миома» ПРОСТАЯ: ЛЕЙОМИОМА С ДИФФУЗНЫМ И ОЧАГОВЫМ ФИБРОЗОМ СТРОМЫ «белая миома» ПРОЛИФЕРИРУЮЩАЯ: ЛЕЙОМИОМА С ФОКУСАМИ ПРОЛИФЕРАЦИИ Б-я Г-ва, 45 лет, и/б 11444, Гист. № 29760 -80

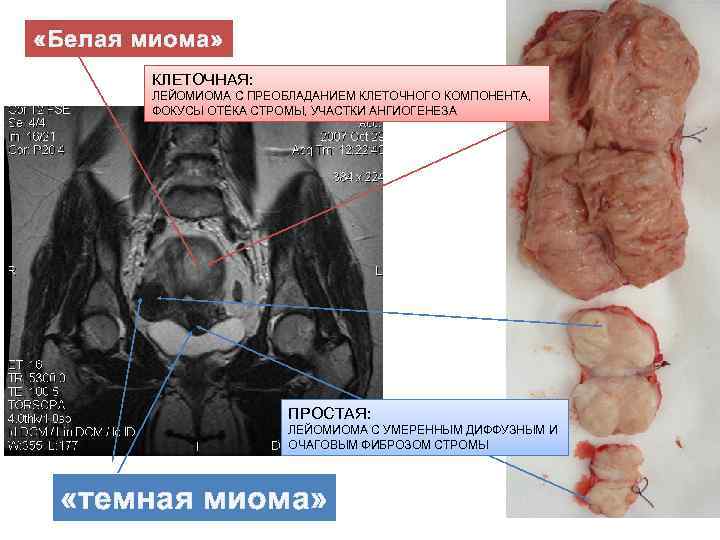

«Белая миома» КЛЕТОЧНАЯ: ЛЕЙОМИОМА С ПРЕОБЛАДАНИЕМ КЛЕТОЧНОГО КОМПОНЕНТА, ФОКУСЫ ОТЁКА СТРОМЫ, УЧАСТКИ АНГИОГЕНЕЗА ПРОСТАЯ: ЛЕЙОМИОМА С УМЕРЕННЫМ ДИФФУЗНЫМ И ОЧАГОВЫМ ФИБРОЗОМ СТРОМЫ «темная миома»

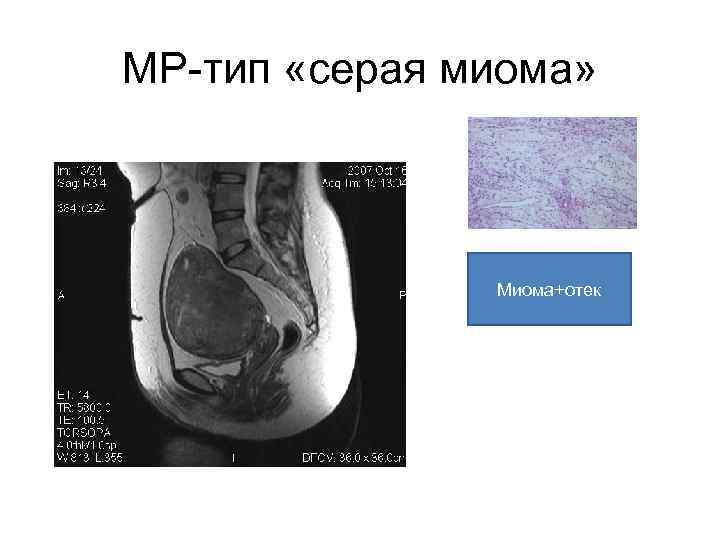

МР-тип «серая миома» Миома+отек

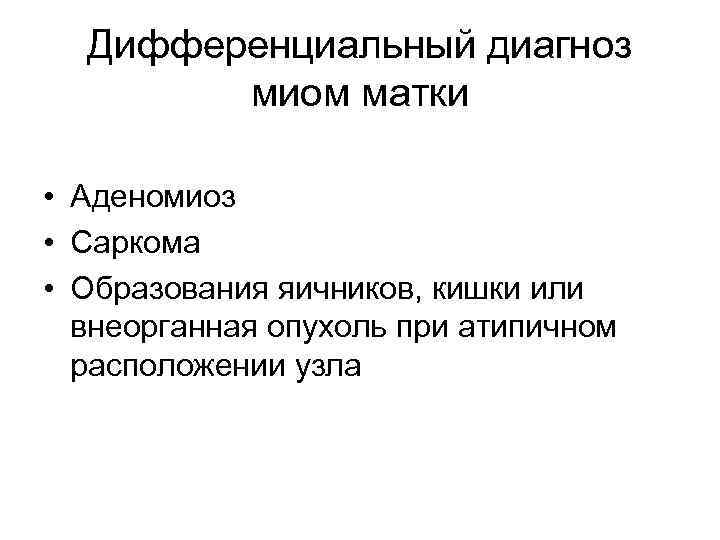

Дифференциальный диагноз миом матки • Аденомиоз • Саркома • Образования яичников, кишки или внеорганная опухоль при атипичном расположении узла

Миома матки

Миома матки Б-я Г-ва, 45 лет, и/б 11444, Гист. № 29760 -80: лейомиома с очаговой лимфоидной инфильтрацией стромы

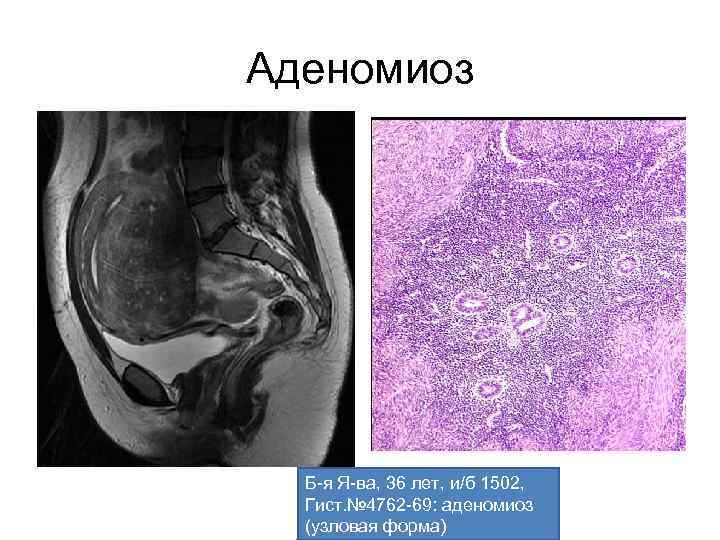

Аденомиоз Б-я Я-ва, 36 лет, и/б 1502, Гист. № 4762 -69: аденомиоз (узловая форма)

Саркома миома Б-я О-ва, 41 год, и/б 5782, Гист. № 17631 -74: эндометриальная стромальная саркома

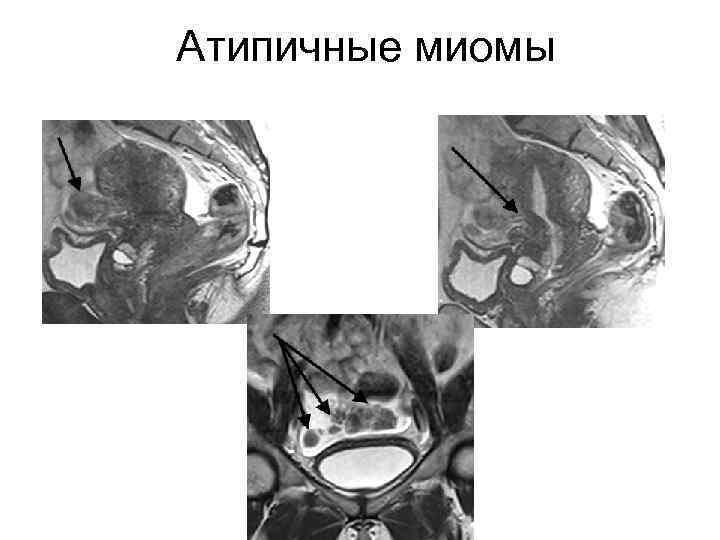

Атипичные миомы

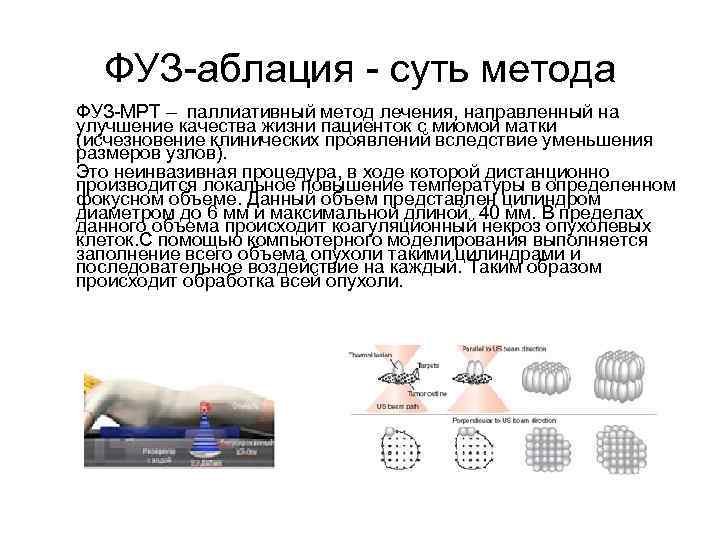

ФУЗ-аблация - суть метода ФУЗ-МРТ – паллиативный метод лечения, направленный на улучшение качества жизни пациенток с миомой матки (исчезновение клинических проявлений вследствие уменьшения размеров узлов). Это неинвазивная процедура, в ходе которой дистанционно производится локальное повышение температуры в определенном фокусном объеме. Данный объем представлен цилиндром диаметром до 6 мм и максимальной длиной 40 мм. В пределах данного объема происходит коагуляционный некроз опухолевых клеток. С помощью компьютерного моделирования выполняется заполнение всего объема опухоли такими цилиндрами и последовательное воздействие на каждый. Таким образом происходит обработка всей опухоли.

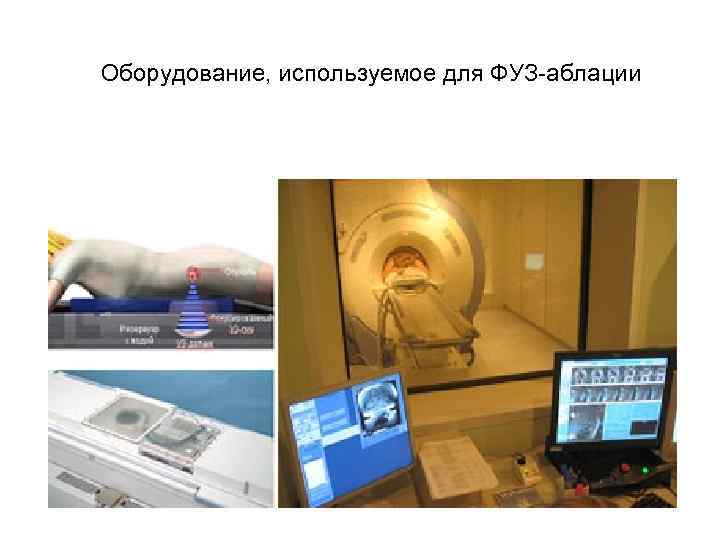

Оборудование, используемое для ФУЗ-аблации

Основные критерии отбора пациенток для ФУЗ-МРТ Наличие показаний к лечению миомы матки: 1. Рост миомы 2. Маточные кровотечения 3. Симптомы «сдавления» : учащенное мочеиспускание, боли дискомфорт 4. Планирование беременности Отсутствие противопоказаний: 1 2 3 ПРОТИВОПОКАЗАНИЯ СО СТОРОНЫ ПРОТИВОПОКАЗАНИЯ ПО ТЕХНИЧЕСКИМ ОРГАНОВ ГЕНИТАЛИЙ ОБЩЕГО СОСТОЯНИЯ ОГРАНИЧЕНИЯМ СИСТЕМЫ ФУЗ-МРТ • «ПРОТИВОПОКАЗАНИЯ» К • ЗАБОЛЕВАНИЯ ПЕЧЕНИ • ВЕС > 110 кг. М ОРГАНОСБЕРЕГАЮЩЕМУ ЛЕЧЕНИЮ С НАРУШЕНИЕМ ФУНКЦИИ Р • ОКРУЖНОСТЬ ТАЛИИ > 110 см. Т • ВОСПАЛИТЕЛЬНЫЙ ПРОЦЕСС • ЗАБОЛЕВАНИЯ ПОЧЕК С НАРУШЕНИЕМ ФУНКЦИИ • МЕТАЛЛИЧЕСКИЕ, МАГНИТНЫЕ ИМПЛАНТЫ • ОПУХОЛИ И ОПУХОЛЕВИДНЫЕ ОБРАЗОВАНИЯ ЯИЧНИКОВ • ЗАБОЛЕВАНИЯ СЕРДЕЧНО- • КАРДИОСТИМУЛЯТОР СОСУДИСТОЙ СИСТЕМЫ • БЕРЕМЕННОСТЬ С НАРУШЕНИЕМ РИТМА И • КЛАУСТРОФОБИЯ ПРИЗНАКАМИ НЕДОСТАТОЧНОСТИ • ГРУБЫЕ ОБШИРНЫЕ РУБЦЫ ПЕРЕДНЕЙ Ф КРОВООБРАЩЕНИЯ БРЮШНОЙ СТЕНКИ. У З • ПЕРЕНЕСЁННАЯ ЛИПОСАКЦИЯ ЖИВОТА, ПЛАСТИКА ПЕРЕДНЕЙ БРЮШНОЙ СТЕНКИ ПОЛИМЕРНОЙ СЕТКОЙ • ЭМА В АНАМНЕЗЕ • ВНУТРИМАТОЧНЫЙ КОНТРАЦЕПТИВ

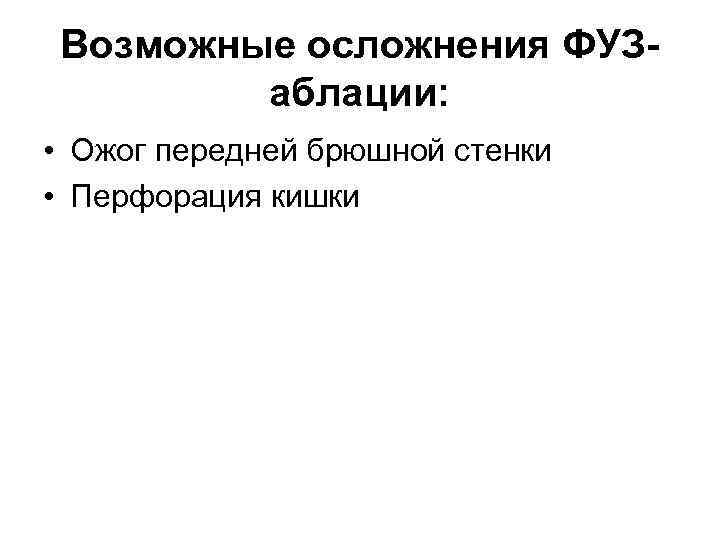

Возможные осложнения ФУЗ- аблации: • Ожог передней брюшной стенки • Перфорация кишки

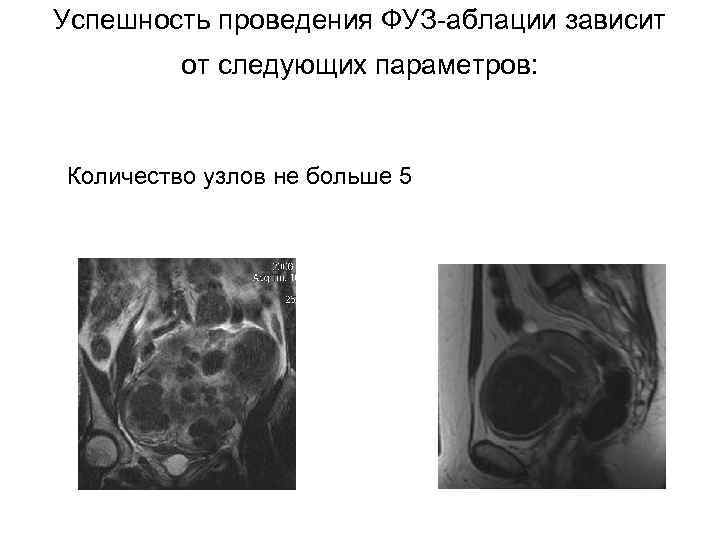

Успешность проведения ФУЗ-аблации зависит от следующих параметров: Количество узлов не больше 5

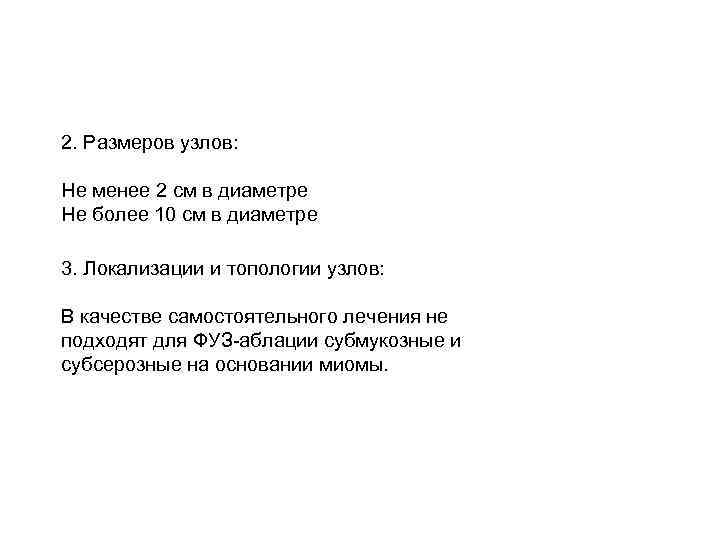

2. Размеров узлов: Не менее 2 см в диаметре Не более 10 см в диаметре 3. Локализации и топологии узлов: В качестве самостоятельного лечения не подходят для ФУЗ-аблации субмукозные и субсерозные на основании миомы.

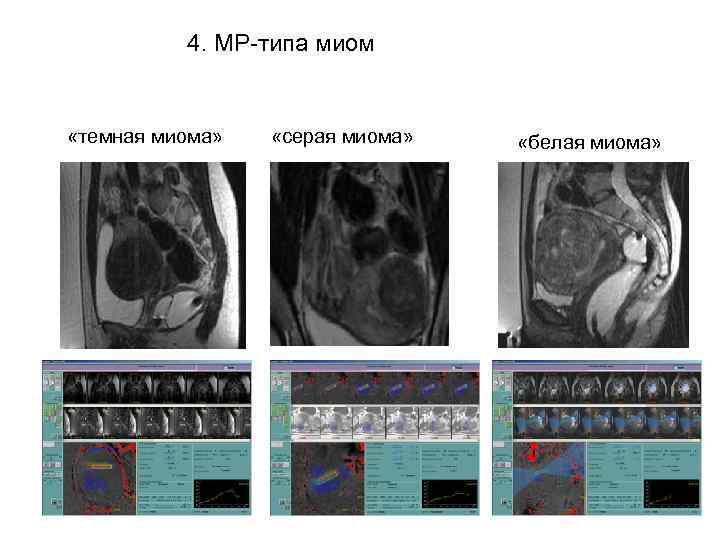

4. МР-типа миом «темная миома» «серая миома» «белая миома»

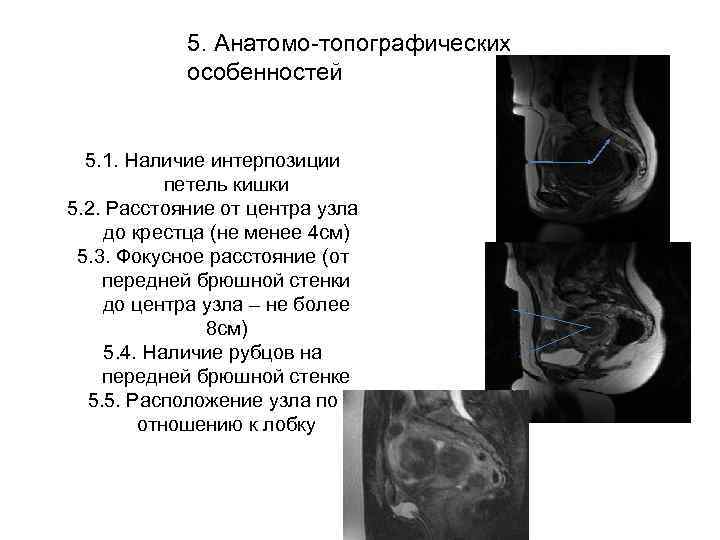

5. Анатомо-топографических особенностей 5. 1. Наличие интерпозиции петель кишки 5. 2. Расстояние от центра узла до крестца (не менее 4 см) 5. 3. Фокусное расстояние (от передней брюшной стенки до центра узла – не более 8 см) 5. 4. Наличие рубцов на передней брюшной стенке 5. 5. Расположение узла по отношению к лобку

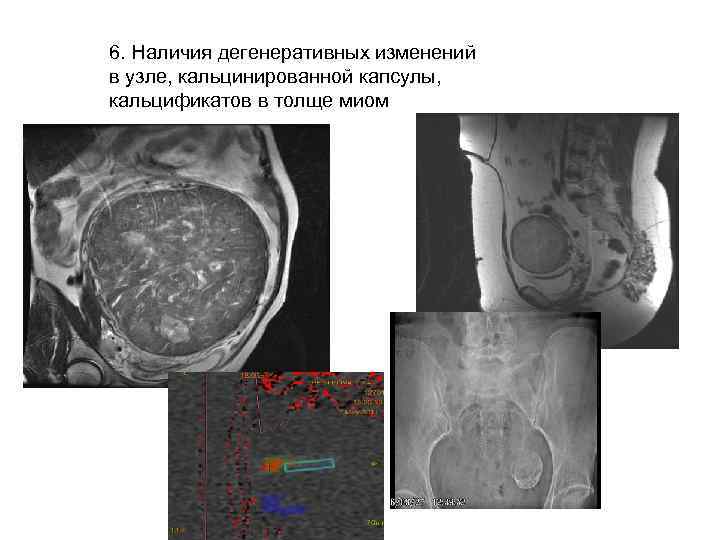

6. Наличия дегенеративных изменений в узле, кальцинированной капсулы, кальцификатов в толще миом

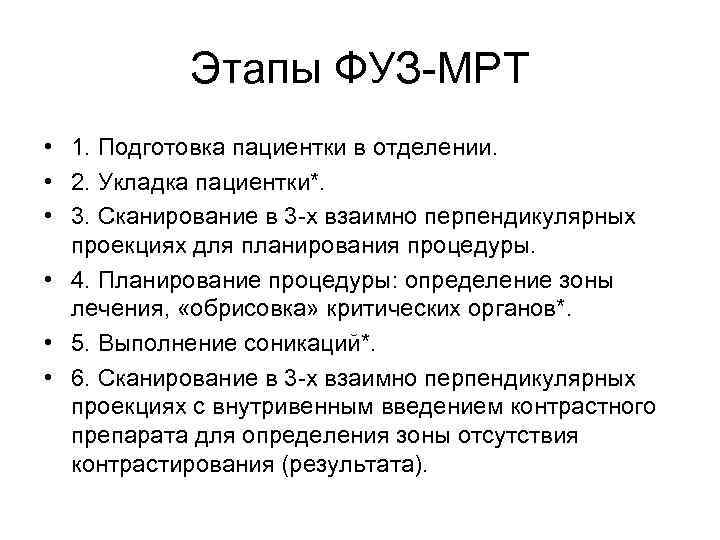

Этапы ФУЗ-МРТ • 1. Подготовка пациентки в отделении. • 2. Укладка пациентки*. • 3. Сканирование в 3 -х взаимно перпендикулярных проекциях для планирования процедуры. • 4. Планирование процедуры: определение зоны лечения, «обрисовка» критических органов*. • 5. Выполнение соникаций*. • 6. Сканирование в 3 -х взаимно перпендикулярных проекциях с внутривенным введением контрастного препарата для определения зоны отсутствия контрастирования (результата).

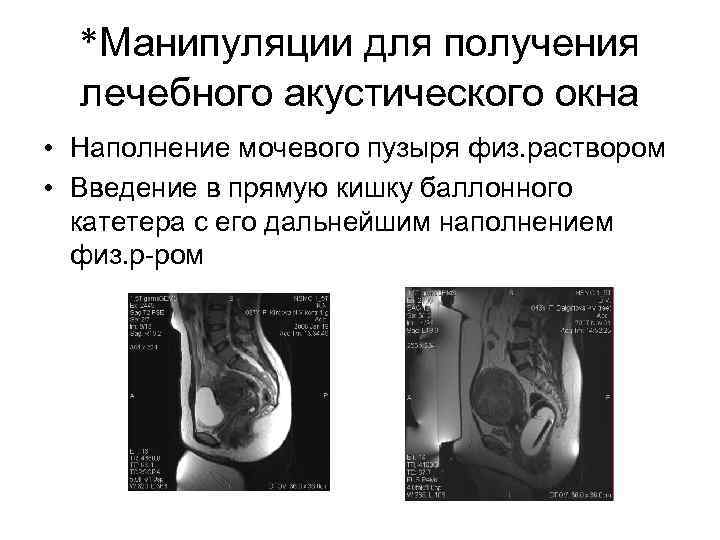

*Манипуляции для получения лечебного акустического окна • Наполнение мочевого пузыря физ. раствором • Введение в прямую кишку баллонного катетера с его дальнейшим наполнением физ. р-ром

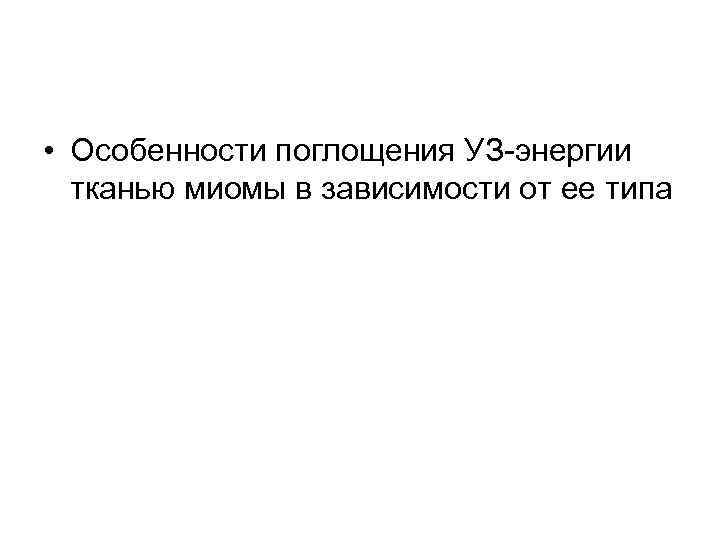

• Особенности поглощения УЗ-энергии тканью миомы в зависимости от ее типа

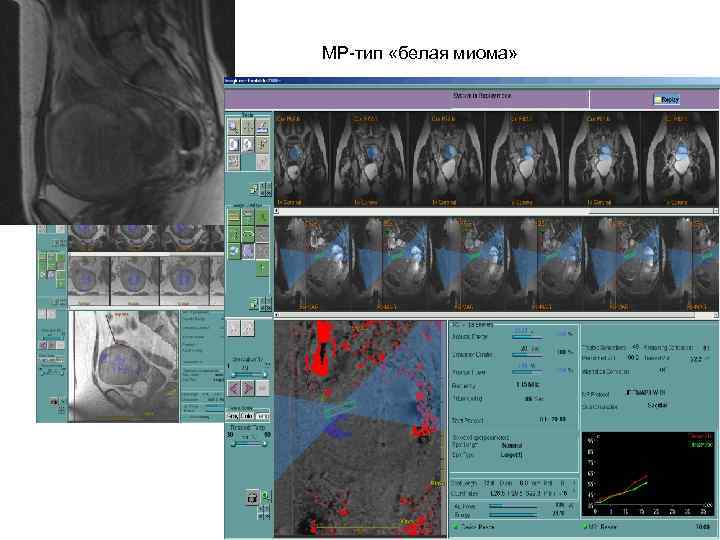

МР-тип «белая миома»

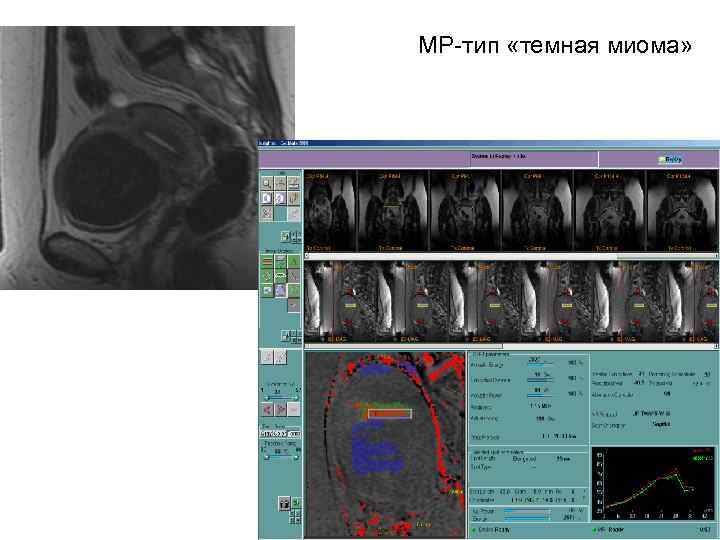

МР-тип «темная миома»

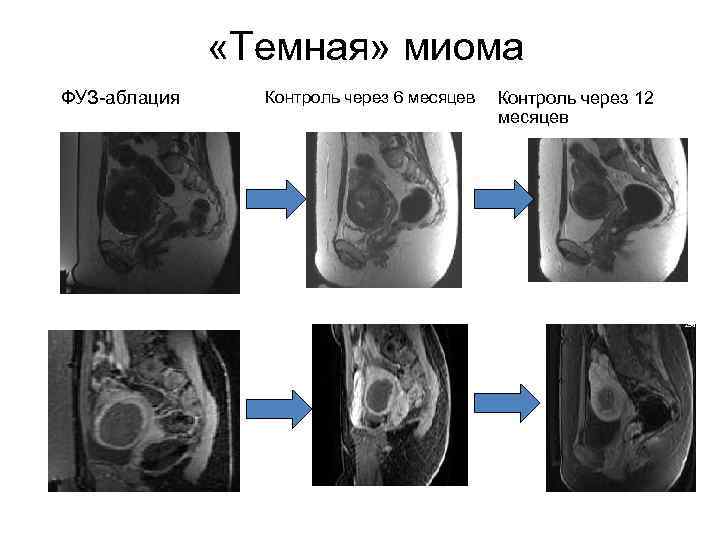

«Темная» миома ФУЗ-аблация Контроль через 6 месяцев Контроль через 12 месяцев

«Серая» миома ФУЗ-аблация Контроль через 6 месяцев Контроль через 12 месяцев

«Белая» миома Контроль через 6 ФУЗ-аблация Контроль через 12 месяцев

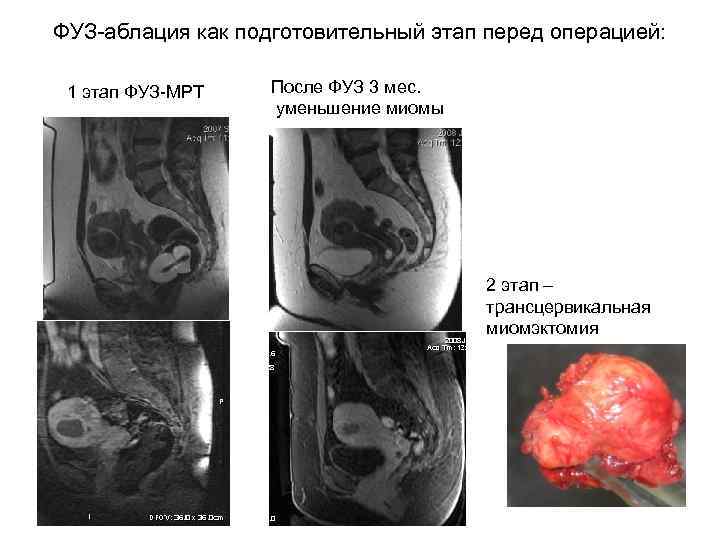

ФУЗ-аблация как подготовительный этап перед операцией: 1 этап ФУЗ-МРТ После ФУЗ 3 мес. уменьшение миомы 2 этап – трансцервикальная миомэктомия
