MOTORGUIDE Обзор продукции 2017 МОТОРЫ MOTORGUIDE Модели

MOTORGUIDE Обзор продукции 2017

МОТОРЫ MOTORGUIDE Модели транцевого крепления Модели носового крепления Транец Нос 2

МОДЕЛИ MOTORGUIDE Модели транцевого крепления ТИПОВОЕ ПРИМЕНЕНИЕ 2 3 1 4 5 3

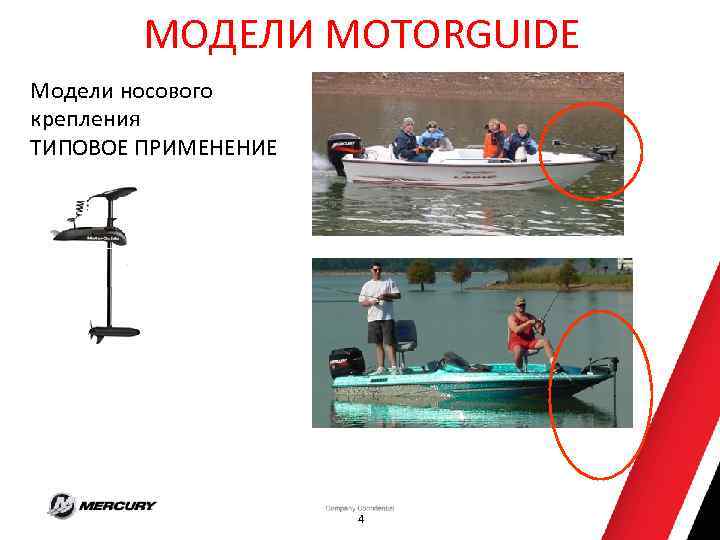

МОДЕЛИ MOTORGUIDE Модели носового крепления ТИПОВОЕ ПРИМЕНЕНИЕ 4

Ребрэндинг Многообразие модельных линеек Сложно для понимания потребителя

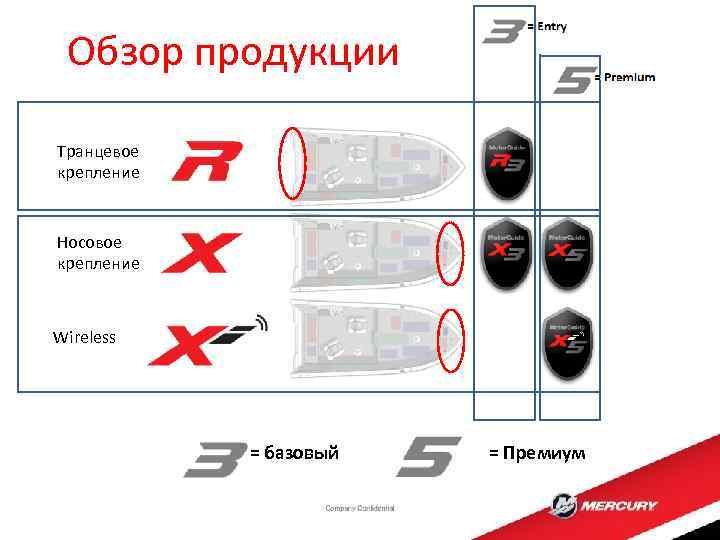

Обзор продукции Транцевое крепление Носовое крепление Wireless = базовый = Премиум

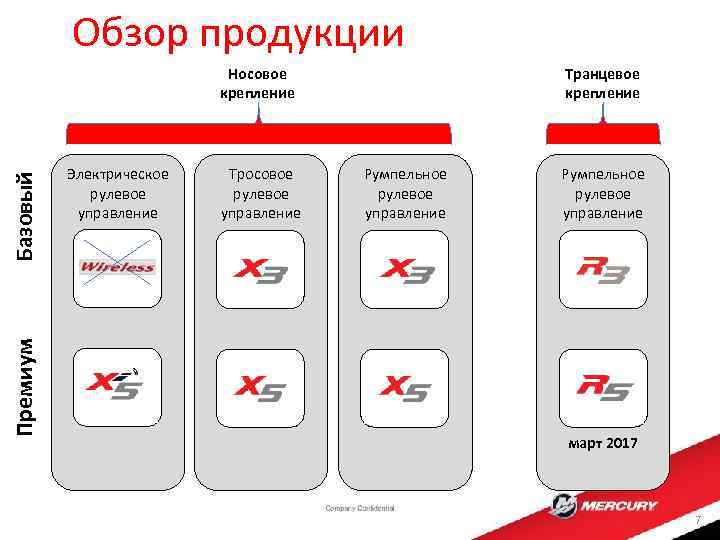

Обзор продукции Транцевое крепление Премиум Базовый Носовое крепление Электрическое рулевое управление Тросовое рулевое управление Румпельное рулевое управление март 2017 7

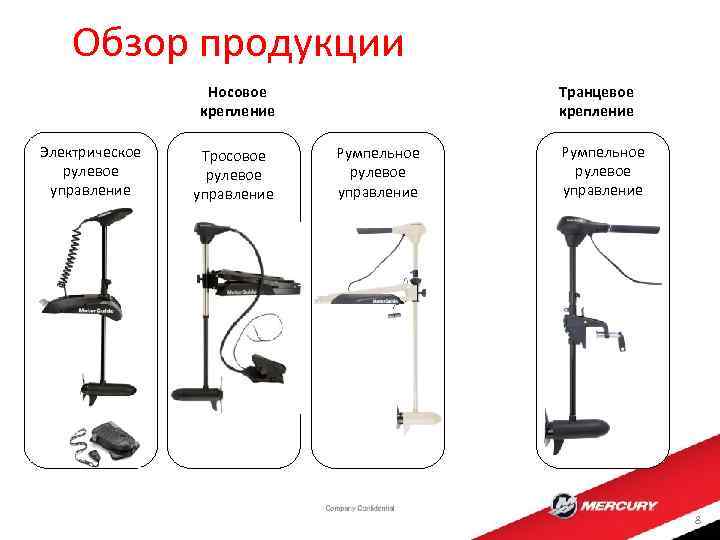

Обзор продукции Транцевое крепление Носовое крепление Электрическое рулевое управление Тросовое рулевое управление Румпельное рулевое управление 8

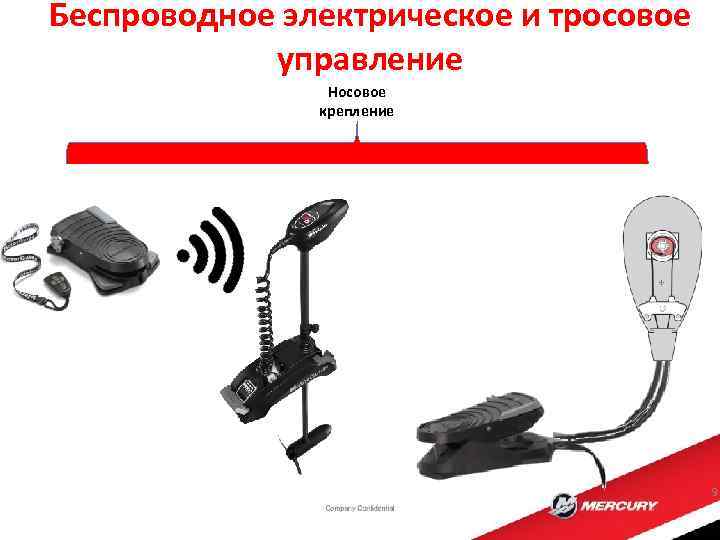

Беспроводное электрическое и тросовое управление Носовое крепление 9

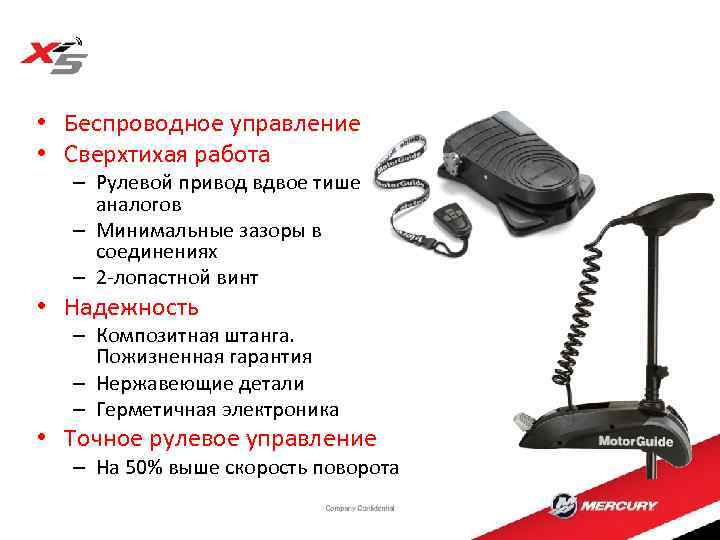

• Беспроводное управление • Сверхтихая работа – Рулевой привод вдвое тише аналогов – Минимальные зазоры в соединениях – 2 лопастной винт • Надежность – Композитная штанга. Пожизненная гарантия – Нержавеющие детали – Герметичная электроника • Точное рулевое управление – На 50% выше скорость поворота

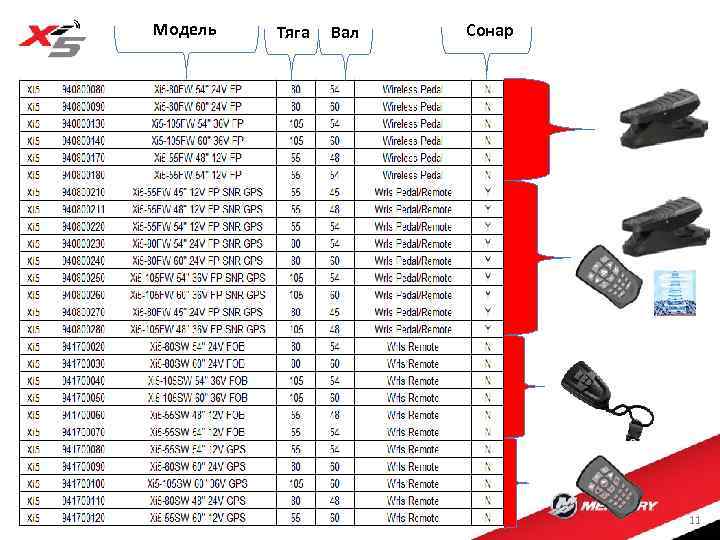

Модель Тяга Вал Сонар 11

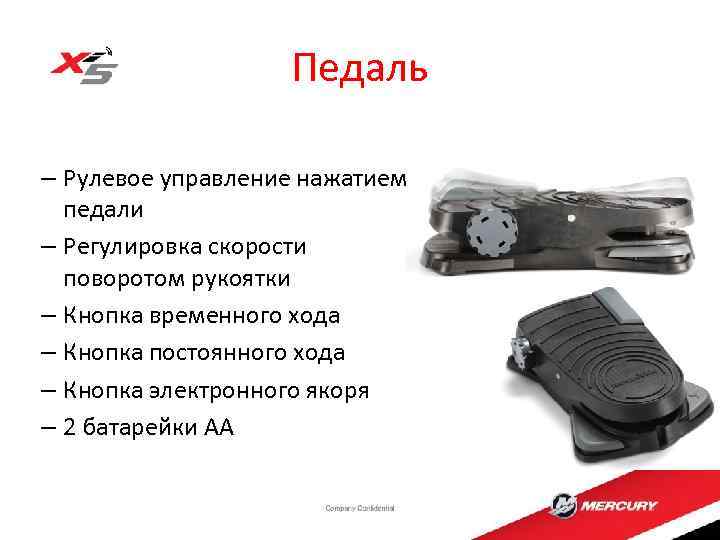

Педаль – Рулевое управление нажатием педали – Регулировка скорости поворотом рукоятки – Кнопка временного хода – Кнопка постоянного хода – Кнопка электронного якоря – 2 батарейки АА

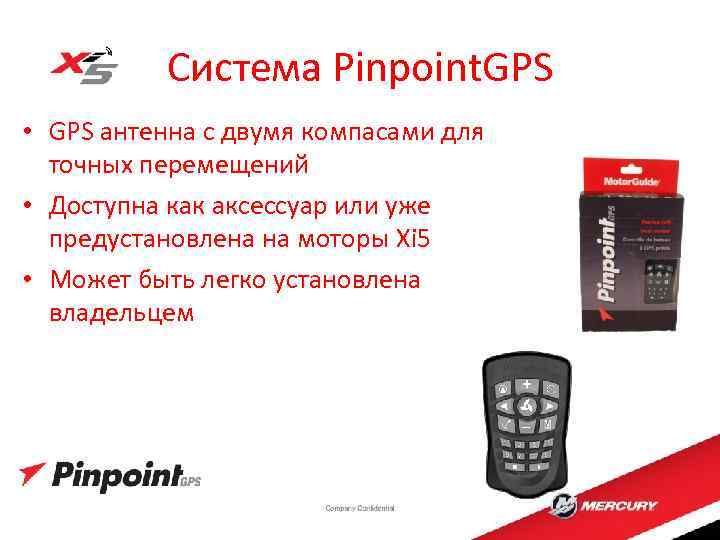

Система Pinpoint. GPS • GPS антенна с двумя компасами для точных перемещений • Доступна как аксессуар или уже предустановлена на моторы Xi 5 • Может быть легко установлена владельцем

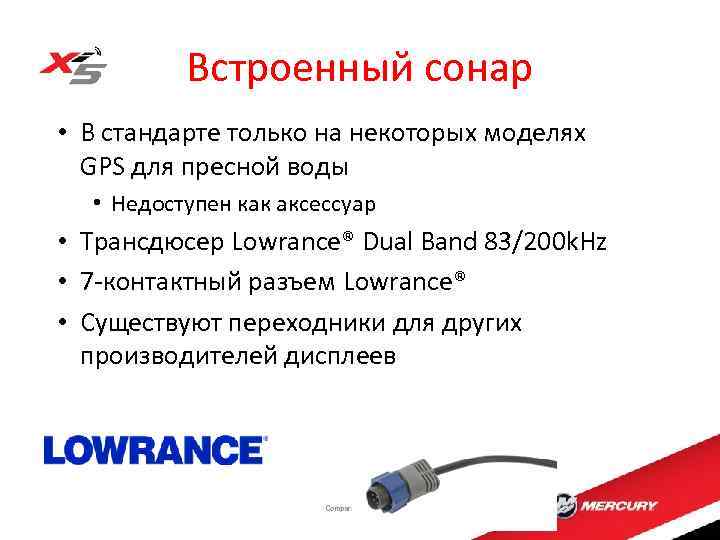

Встроенный сонар • В стандарте только на некоторых моделях GPS для пресной воды • Недоступен как аксессуар • Трансдюсер Lowrance® Dual Band 83/200 k. Hz • 7 контактный разъем Lowrance® • Существуют переходники для других производителей дисплеев

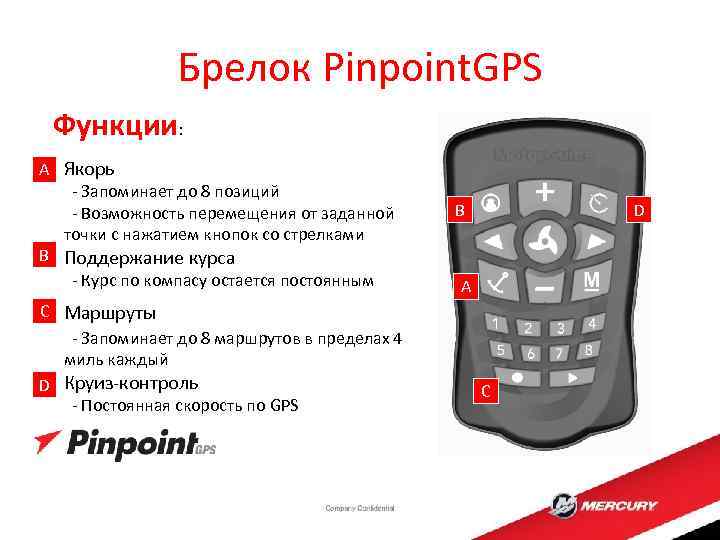

Брелок Pinpoint. GPS Функции: A Якорь Запоминает до 8 позиций Возможность перемещения от заданной точки с нажатием кнопок со стрелками B Поддержание курса Курс по компасу остается постоянным C Маршруты Запоминает до 8 маршрутов в пределах 4 миль каждый D Круиз контроль Постоянная скорость по GPS B D A C

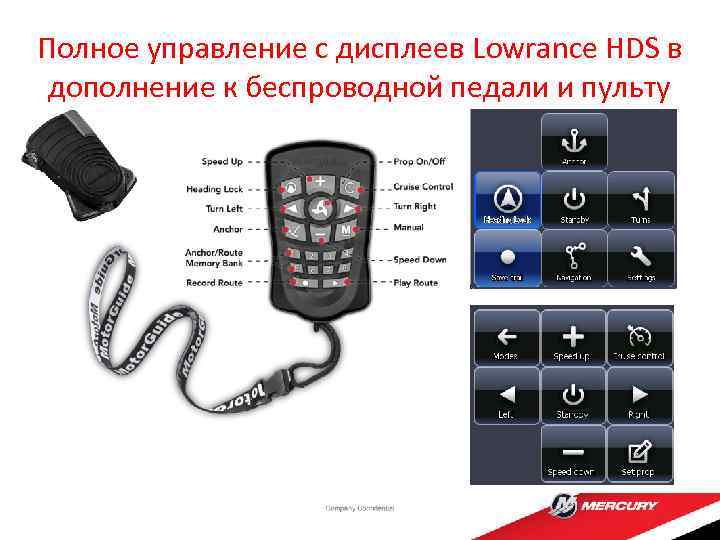

Полное управление с дисплеев Lowrance HDS в дополнение к беспроводной педали и пульту

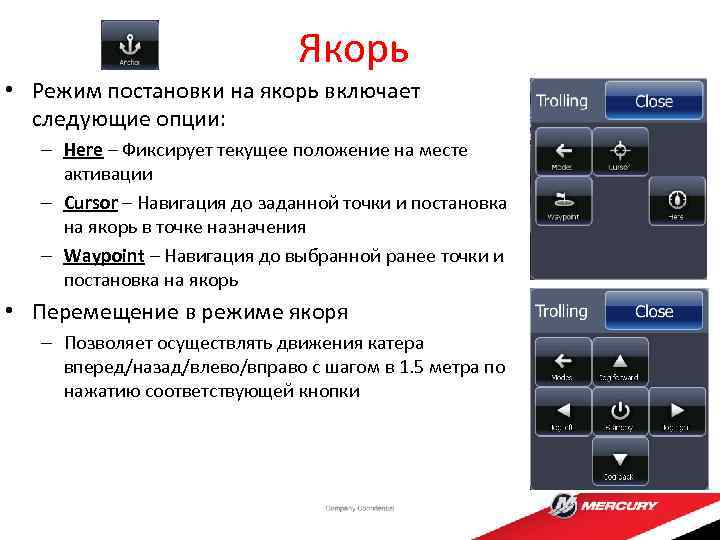

Якорь • Режим постановки на якорь включает следующие опции: – Here – Фиксирует текущее положение на месте активации – Cursor – Навигация до заданной точки и постановка на якорь в точке назначения – Waypoint – Навигация до выбранной ранее точки и постановка на якорь • Перемещение в режиме якоря – Позволяет осуществлять движения катера вперед/назад/влево/вправо с шагом в 1. 5 метра по нажатию соответствующей кнопки

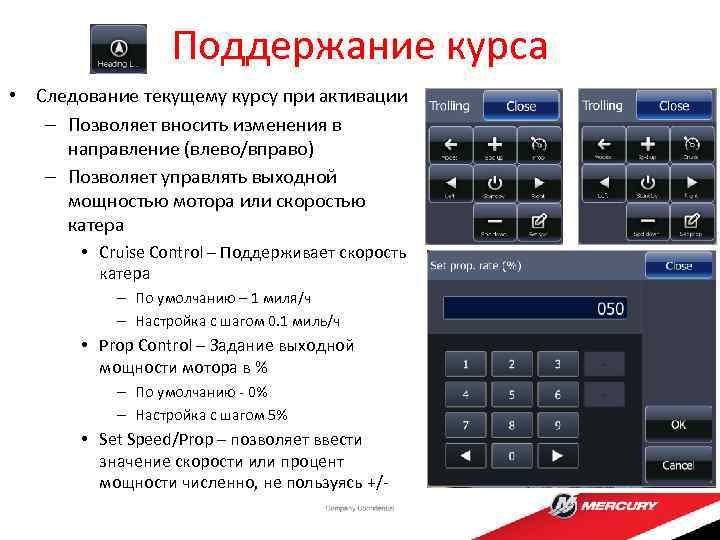

Поддержание курса • Следование текущему курсу при активации – Позволяет вносить изменения в направление (влево/вправо) – Позволяет управлять выходной мощностью мотора или скоростью катера • Cruise Control – Поддерживает скорость катера – По умолчанию – 1 миля/ч – Настройка с шагом 0. 1 миль/ч • Prop Control – Задание выходной мощности мотора в % – По умолчанию 0% – Настройка с шагом 5% • Set Speed/Prop – позволяет ввести значение скорости или процент мощности численно, не пользуясь +/

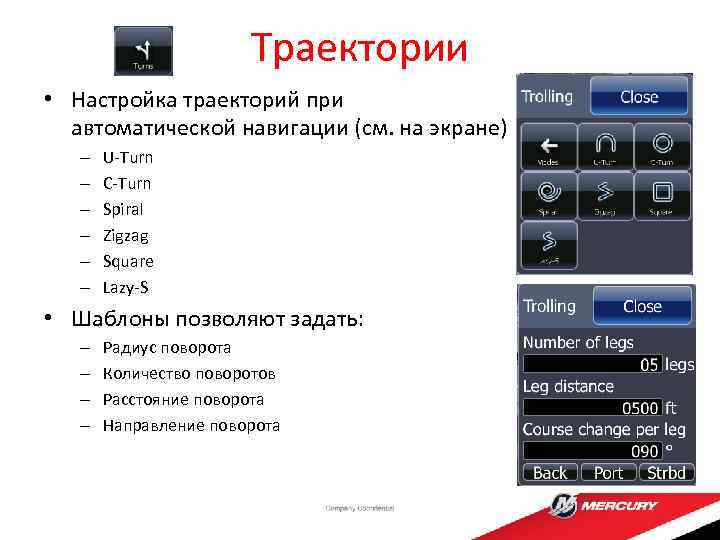

Траектории • Настройка траекторий при автоматической навигации (см. на экране) – – – U Turn C Turn Spiral Zigzag Square Lazy S • Шаблоны позволяют задать: – – Радиус поворота Количество поворотов Расстояние поворота Направление поворота

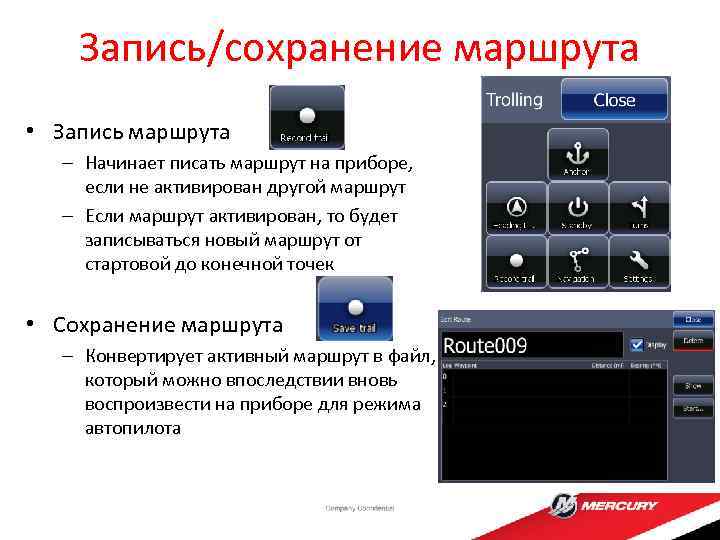

Запись/сохранение маршрута • Запись маршрута – Начинает писать маршрут на приборе, если не активирован другой маршрут – Если маршрут активирован, то будет записываться новый маршрут от стартовой до конечной точек • Сохранение маршрута – Конвертирует активный маршрут в файл, который можно впоследствии вновь воспроизвести на приборе для режима автопилота

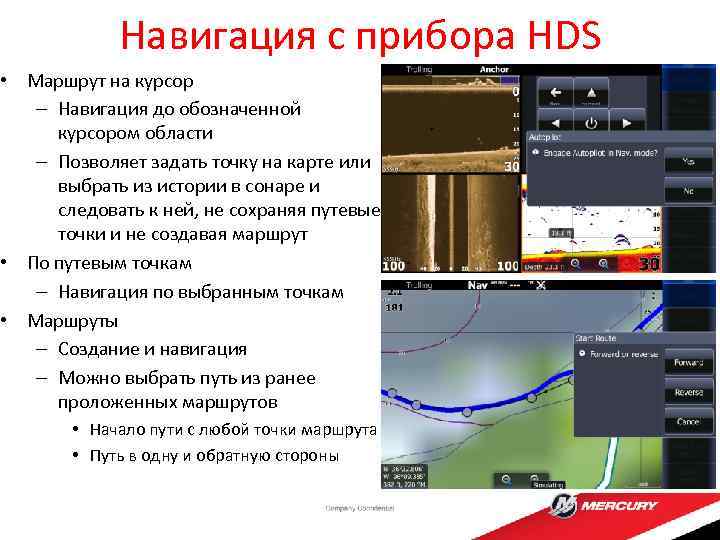

Навигация с прибора HDS • Маршрут на курсор – Навигация до обозначенной курсором области – Позволяет задать точку на карте или выбрать из истории в сонаре и следовать к ней, не сохраняя путевые точки и не создавая маршрут • По путевым точкам – Навигация по выбранным точкам • Маршруты – Создание и навигация – Можно выбрать путь из ранее проложенных маршрутов • Начало пути с любой точки маршрута • Путь в одну и обратную стороны

Дисплеи Elite TI, HDS Gen 2, Gen 2 Touch and Gen 3 Motor. Guide Xi 5 с Pinpoint GPS Motor. Guide Pinpoint GPS Gateway Module Сеть NMEA 2000 12 V Для связи с приборами требуется сеть NMEA 2000. Если на катере она не организована – требуется комплект NMEA 2000 starter kit (артикул 8 M 0092086)

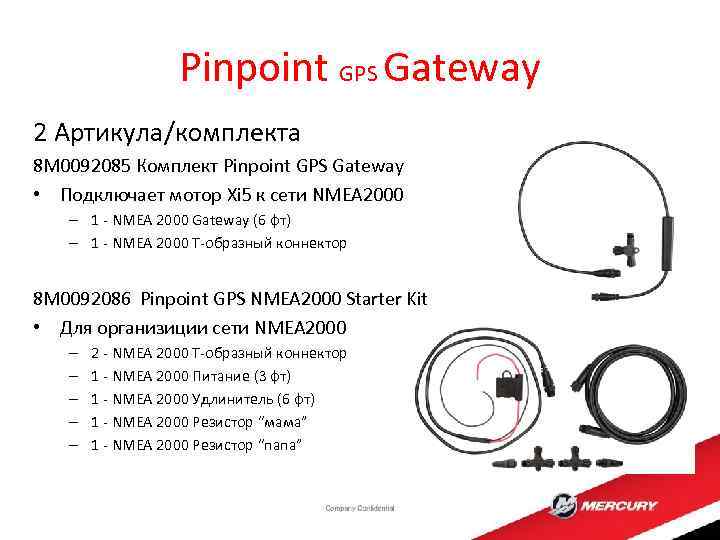

Pinpoint GPS Gateway 2 Артикула/комплекта 8 M 0092085 Комплект Pinpoint GPS Gateway • Подключает мотор Xi 5 к сети NMEA 2000 – 1 NMEA 2000 Gateway (6 фт) – 1 NMEA 2000 T образный коннектор 8 M 0092086 Pinpoint GPS NMEA 2000 Starter Kit • Для организиции сети NMEA 2000 – – – 2 NMEA 2000 T образный коннектор 1 NMEA 2000 Питание (3 фт) 1 NMEA 2000 Удлинитель (6 фт) 1 NMEA 2000 Резистор “мама” 1 NMEA 2000 Резистор “папа”

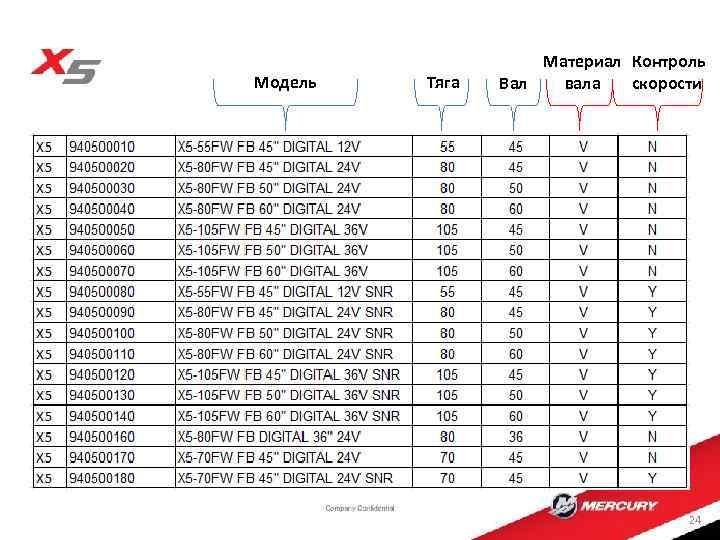

Модель Тяга Материал Контроль Вал вала скорости 24

Обзор • Новый мотор соревновательного класса. Тросовое управление • Доступно 12 В, 24 В и 36 В • Подключение сонара • Цифровое управление • Улучшены управление и надежность, снижена шумность 25

Точное управление • Переменная угловая скорость (VRS) • Патентованная технология • Исключительная маневренность в основном секторе поворота (от 10 до 2) • Снижена усилие на педали Медленный поворот Основной сектор поворота Обычная скорость поворота *2015 IBEX Innovation Award 26

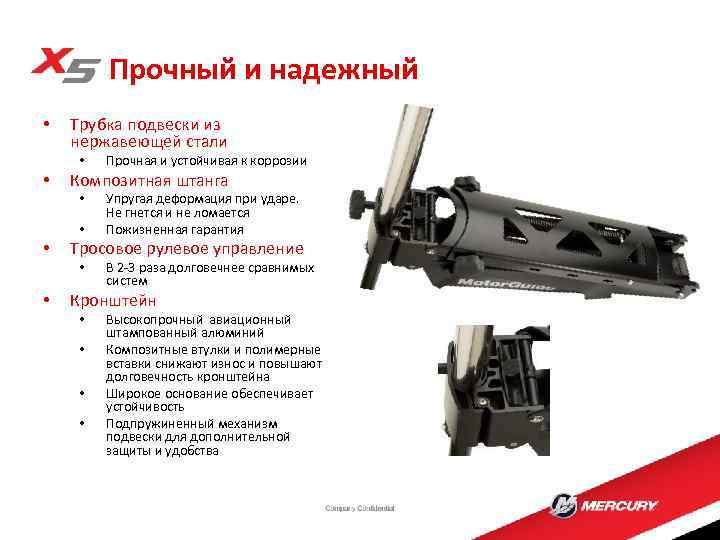

Прочный и надежный • Трубка подвески из нержавеющей стали • • Композитная штанга • • • Упругая деформация при ударе. Не гнется и не ломается Пожизненная гарантия Тросовое рулевое управление • • Прочная и устойчивая к коррозии В 2 3 раза долговечнее сравнимых систем Кронштейн • • Высокопрочный авиационный штампованный алюминий Композитные втулки и полимерные вставки снижают износ и повышают долговечность кронштейна Широкое основание обеспечивает устойчивость Подпружиненный механизм подвески для дополнительной защиты и удобства 27

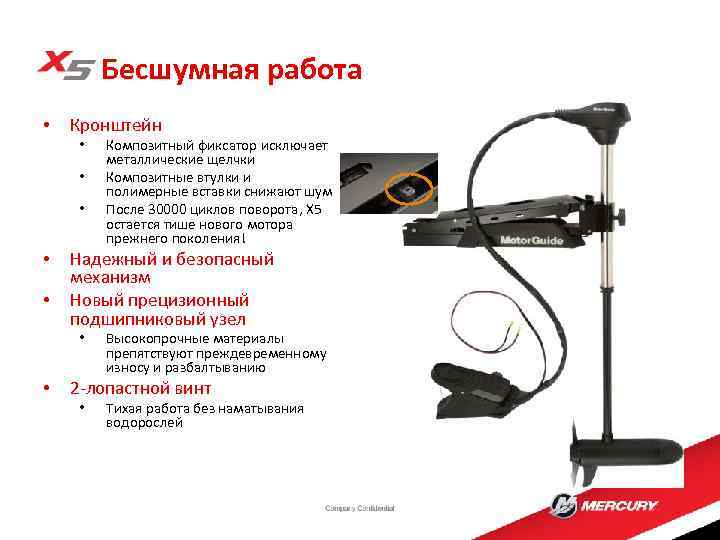

Бесшумная работа • Кронштейн • • • Надежный и безопасный механизм Новый прецизионный подшипниковый узел • • Композитный фиксатор исключает металлические щелчки Композитные втулки и полимерные вставки снижают шум После 30000 циклов поворота, X 5 остается тише нового мотора прежнего поколения! Высокопрочные материалы препятствуют преждевременному износу и разбалтыванию 2 лопастной винт • Тихая работа без наматывания водорослей 28

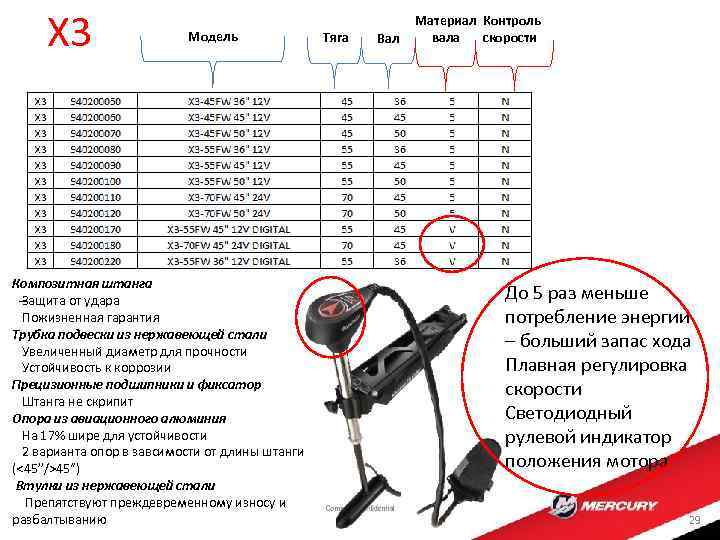

X 3 Модель Композитная штанга Защита от удара Пожизненная гарантия Трубка подвески из нержавеющей стали Увеличенный диаметр для прочности Устойчивость к коррозии Прецизионные подшипники и фиксатор Штанга не скрипит Опора из авиационного алюминия На 17% шире для устойчивости 2 варианта опор в завсимости от длины штанги (<45”/>45″) Втулки из нержавеющей стали Препятствуют преждевременному износу и разбалтыванию Тяга Вал Материал Контроль вала скорости До 5 раз меньше потребление энергии – больший запас хода Плавная регулировка скорости Светодиодный рулевой индикатор положения мотора 29

R 3 Легкое управление эргономичным раздвижным румпелем 5 скоростей вперед и 2 назад, а также переставляемый узел румпеля обеспечивают надежность и универсальность Простой механизм регулятора глубины установки мотора 7 позиционный транцевый кронштейн с коническим фиксатором положения Прочный, жесткий алюминиевый транцевый кронштейн R 3 с болтами из нержавеющей стали ставит эти моторы в ряд самых надежных. Алюминиевая штанга обеспечивает прочность и долговечность Крепкий корпус торпеды выполненный из алюминия и стали с порошковым напылением, гребной вал из нержавеющей стали и 3 лопастной гребной винт Machete (2 лопастной на модели 30 фунтов тяги)

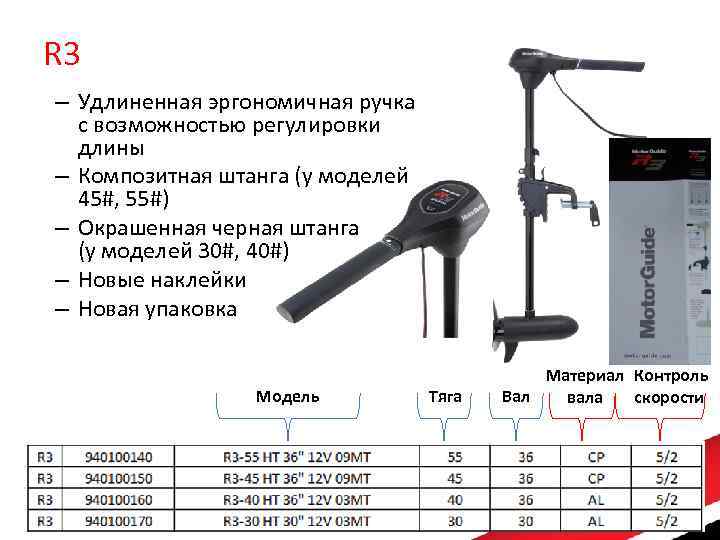

R 3 – Удлиненная эргономичная ручка с возможностью регулировки длины – Композитная штанга (у моделей 45#, 55#) – Окрашенная черная штанга (у моделей 30#, 40#) – Новые наклейки – Новая упаковка Модель Тяга Материал Контроль Вал вала скорости

R 3 Digital • Новые “цифровые” модели – До 5 раз меньше потребление энергии – больший запас хода – Плавная регулировка скорости – Заменяют аналогичные модели Vari. Max 12 В Модель Тяга Материал Контроль Вал вала скорости

R 5 Модель Тяга Материал Контроль Вал вала скорости Модели 24 В и 36 В с румпелем Замена SW/FW 82 HTV Композитная штанга Удлиненная эргономичная ручка с возможностью регулировки длины Усиленный транцевый кронштейн R 5 Доступно с марта 2017 33

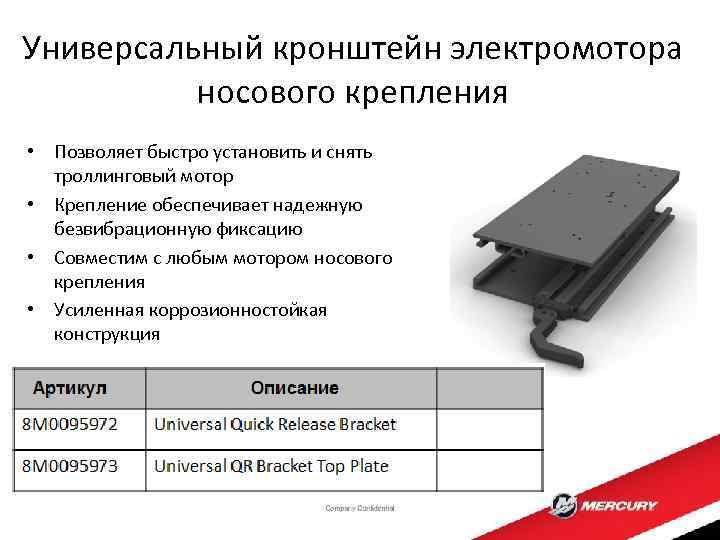

Универсальный кронштейн электромотора носового крепления • Позволяет быстро установить и снять троллинговый мотор • Крепление обеспечивает надежную безвибрационную фиксацию • Совместим с любым мотором носового крепления • Усиленная коррозионностойкая конструкция
