Московский Государственный Университет Приборостроения и Информатики ПЕРЕГОРОДЧАТАЯ ЭМАЛЬ Выполнила: Студентка 5 курса Заочного отд ТИ-4 Шарапова Т. А.
ВВЕДЕНИЕ Перегородчатая эмаль — трудозатратная и сложная эмальерная техника, не поддающаяся механизации. Для её создания на тонкой металлической пластине-основе из меди, золота, реже серебра, мельхиора или высококачественной стали, процарапывают, гравируют или прорезают насквозь контур-эскиз будущего изображения. Далее по этому контуру напаивают металлические полоски-перегородки. Толщина подобных полосок зависит от задумки автора, но редко превышает 1 мм. Полоски создают как замкнутые, так и открытые ячейки различных форм и размеров. Каждую ячейку заполняют эмалью до верхнего края перегородок и производят обжиг. После этого эмаль шлифуется и окончательно отполировывается таким образом, чтобы эмаль и верх перегородок находились в одной плоскости. Полное, без углублений, заполнение эмалью ячеек и является отличительным признаком перегородчатых эмалей.

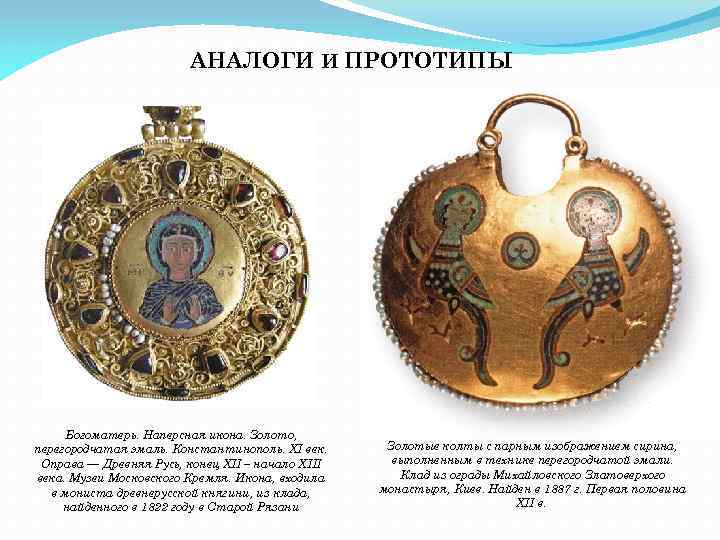

АНАЛОГИ И ПРОТОТИПЫ Богоматерь. Наперсная икона. Золото, перегородчатая эмаль. Константинополь. XI век. Оправа — Древняя Русь, конец XII – начало XIII века. Музеи Московского Кремля. Икона, входила в мониста древнерусской княгини, из клада, найденного в 1822 году в Старой Рязани Золотые колты с парным изображением сирина, выполненным в технике перегородчатой эмали. Клад из ограды Михайловского Златоверхого монастыря, Киев. Найден в 1887 г. Первая половина XII в.

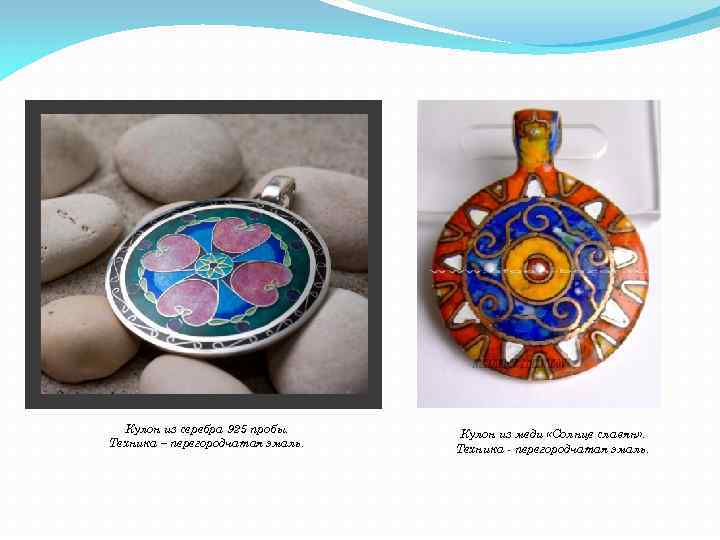

Кулон из серебра 925 пробы. Техника – перегородчатая эмаль. Кулон из меди «Солнце славян» . Техника - перегородчатая эмаль.

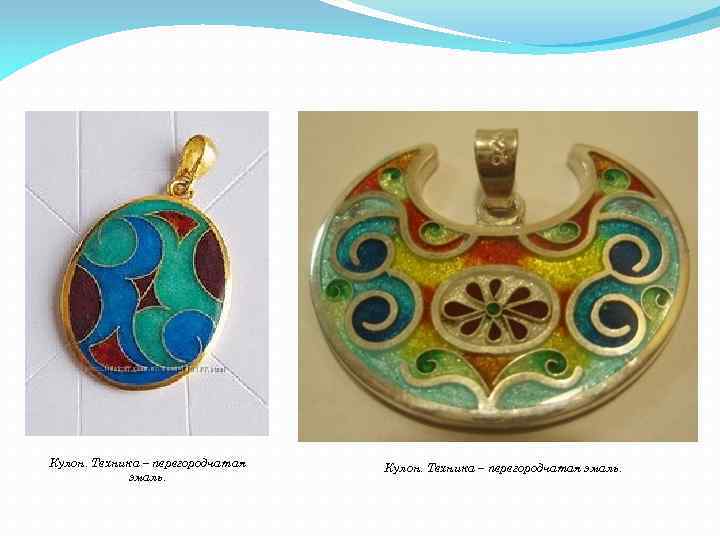

Кулон. Техника – перегородчатая эмаль.
Кулон «Ирис» . Материалы: медь, эмаль, нейзильбер, жемчуг. Техника - перегородчатая эмаль. Кулон «Лотос» Материалы: медь, эмаль, нейзильбер, жемчуг, обсидиан. Техника: перегородчатая эмаль

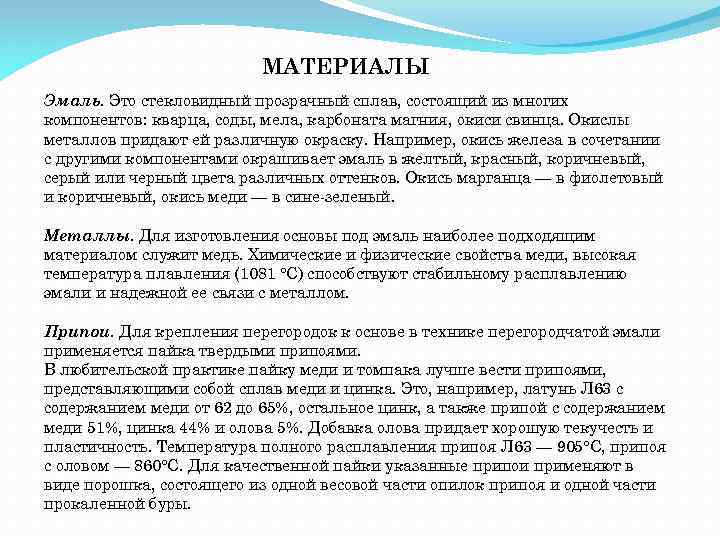

МАТЕРИАЛЫ Эмаль. Это стекловидный прозрачный сплав, состоящий из многих компонентов: кварца, соды, мела, карбоната магния, окиси свинца. Окислы металлов придают ей различную окраску. Например, окись железа в сочетании с другими компонентами окрашивает эмаль в желтый, красный, коричневый, серый или черный цвета различных оттенков. Окись марганца — в фиолетовый и коричневый, окись меди — в сине-зеленый. Металлы. Для изготовления основы под эмаль наиболее подходящим материалом служит медь. Химические и физические свойства меди, высокая температура плавления (1081 °С) способствуют стабильному расплавлению эмали и надежной ее связи с металлом. Припои. Для крепления перегородок к основе в технике перегородчатой эмали применяется пайка твердыми припоями. В любительской практике пайку меди и томпака лучше вести припоями, представляющими собой сплав меди и цинка. Это, например, латунь Л 63 с содержанием меди от 62 до 65%, остальное цинк, а также припой с содержанием меди 51%, цинка 44% и олова 5%. Добавка олова придает хорошую текучесть и пластичность. Температура полного расплавления припоя Л 63 — 905°С, припоя с оловом — 860°С. Для качественной пайки указанные припои применяют в виде порошка, состоящего из одной весовой части опилок припоя и одной части прокаленной буры.

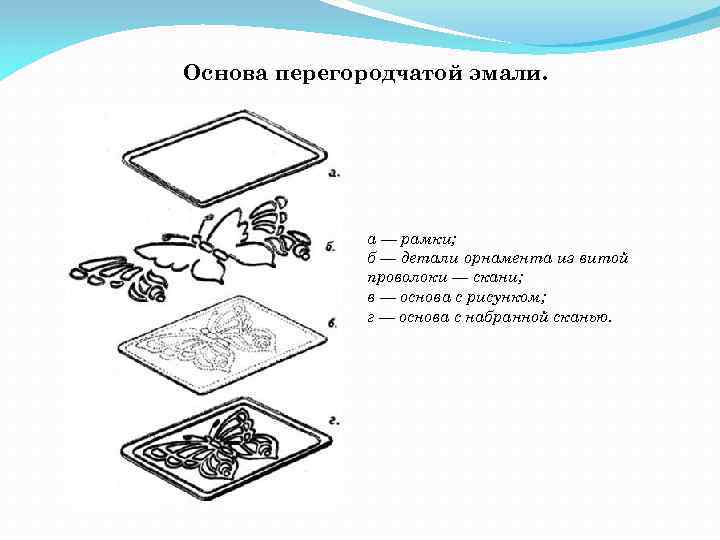

Основа перегородчатой эмали. а — рамки; б — детали орнамента из витой проволоки — скани; в — основа с рисунком; г — основа с набранной сканью.

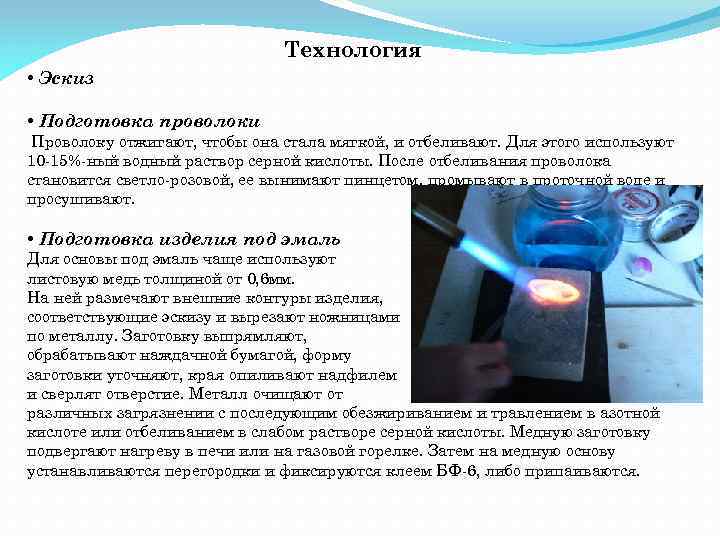

Технология • Эскиз • Подготовка проволоки Проволоку отжигают, чтобы она стала мягкой, и отбеливают. Для этого используют 10 -15%-ный водный раствор серной кислоты. После отбеливания проволока становится светло-розовой, ее вынимают пинцетом, промывают в проточной воде и просушивают. • Подготовка изделия под эмаль Для основы под эмаль чаще используют листовую медь толщиной от 0, 6 мм. На ней размечают внешние контуры изделия, соответствующие эскизу и вырезают ножницами по металлу. Заготовку выпрямляют, обрабатывают наждачной бумагой, форму заготовки уточняют, края опиливают надфилем и сверлят отверстие. Металл очищают от различных загрязнении с последующим обезжириванием и травлением в азотной кислоте или отбеливанием в слабом растворе серной кислоты. Медную заготовку подвергают нагреву в печи или на газовой горелке. Затем на медную основу устанавливаются перегородки и фиксируются клеем БФ-6, либо припаиваются.

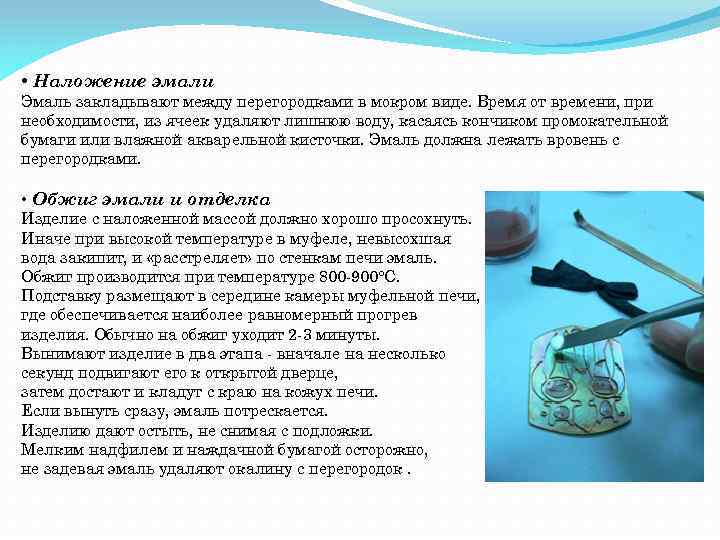

• Наложение эмали Эмаль закладывают между перегородками в мокром виде. Время от времени, при необходимости, из ячеек удаляют лишнюю воду, касаясь кончиком промокательной бумаги или влажной акварельной кисточки. Эмаль должна лежать вровень с перегородками. • Обжиг эмали и отделка Изделие с наложенной массой должно хорошо просохнуть. Иначе при высокой температуре в муфеле, невысохшая вода закипит, и «расстреляет» по стенкам печи эмаль. Обжиг производится при температуре 800 -900°С. Подставку размещают в середине камеры муфельной печи, где обеспечивается наиболее равномерный прогрев изделия. Обычно на обжиг уходит 2 -3 минуты. Вынимают изделие в два этапа - вначале на несколько секунд подвигают его к открытой дверце, затем достают и кладут с краю на кожух печи. Если вынуть сразу, эмаль потрескается. Изделию дают остыть, не снимая с подложки. Мелким надфилем и наждачной бумагой осторожно, не задевая эмаль удаляют окалину с перегородок.
