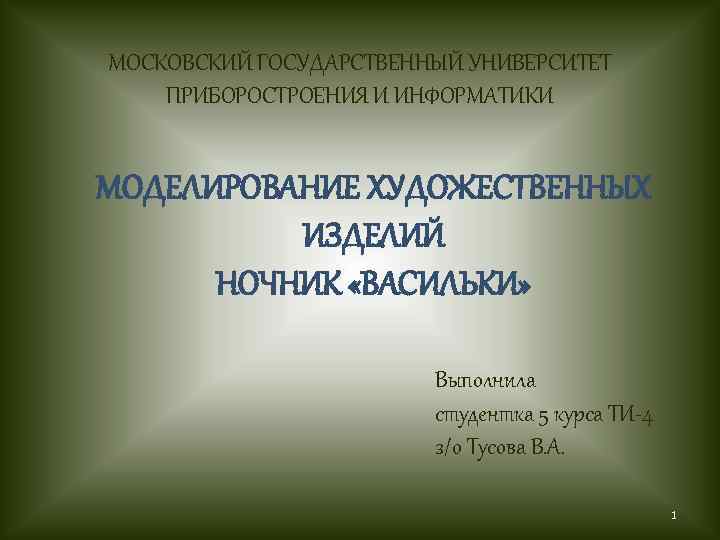

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ МОДЕЛИРОВАНИЕ ХУДОЖЕСТВЕННЫХ ИЗДЕЛИЙ НОЧНИК «ВАСИЛЬКИ» Выполнила студентка 5 курса ТИ-4 з/о Тусова В. А. 1

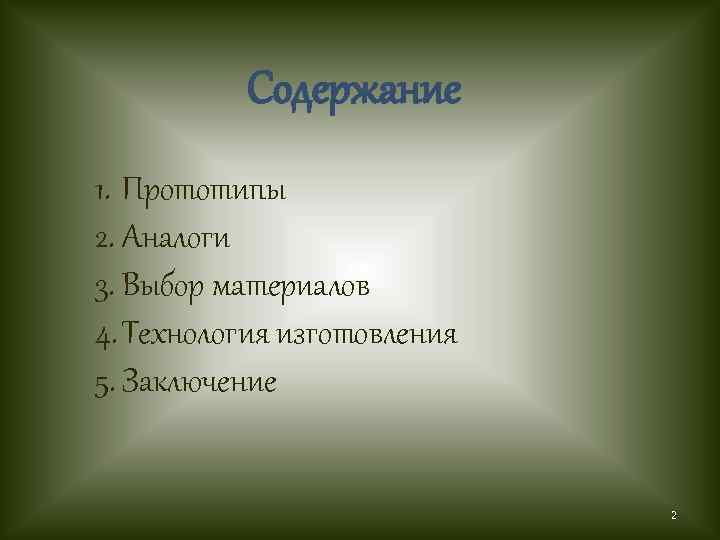

Содержание 1. Прототипы 2. Аналоги 3. Выбор материалов 4. Технология изготовления 5. Заключение 2
ПРОТОТИПЫ 3
4

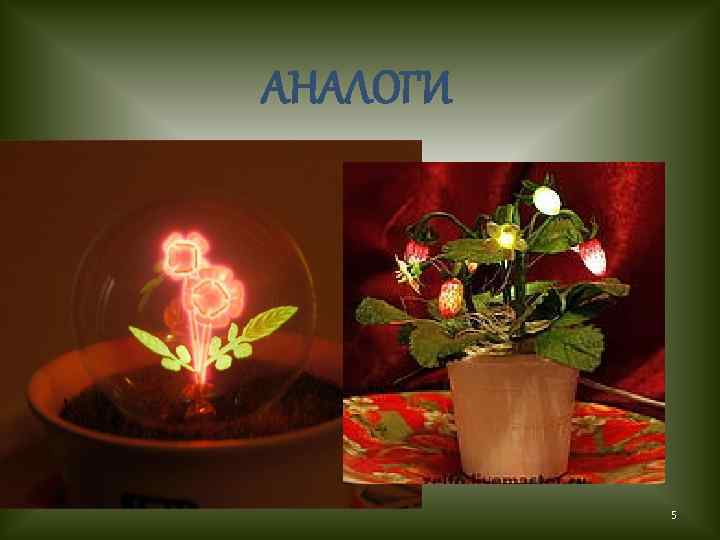

АНАЛОГИ 5

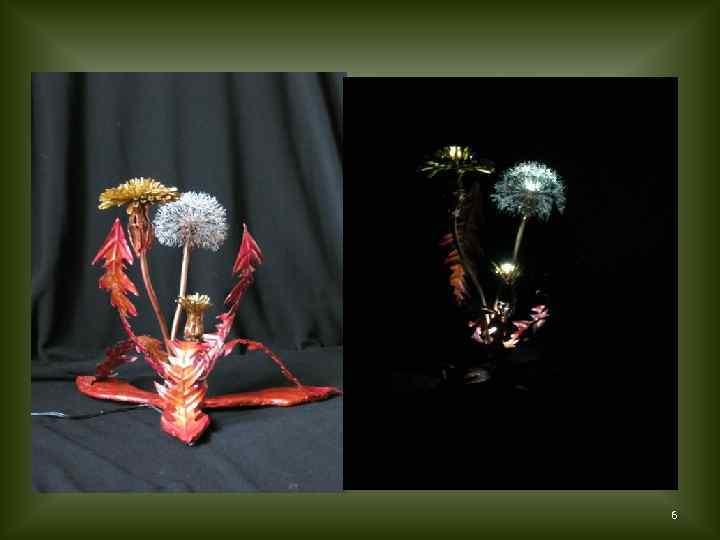

6
ВЫБОР МАТЕРИАЛОВ 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. Латунная фольга 0, 2 мм 14. Латунная проволока 1 и 5 мм 15. Латунная трубка 2 мм 16. Медная фольга 0, 3 и 0, 8 мм 17. Медная проволока 0, 5, 1 и 4 мм 18. Стальная сетка 2 х2 мм 19. Фанера 4 мм Клей Момент-столяр 20. Масляный лак Краска масляная «кобальт синий светлый» , 21. «кобальт зелёный тёмный» , «марс 22. коричневый тёмный прозрачный» 23. 11. Паста ГОИ 12. Припой ПОС-60 13. Флюс-паста ВТС Светодиоды BL-L 333 PGC 140” 3 мм 3 шт. Светодиоды BL-L 333 UBC 140” 3 мм 9 шт. Светодиоды BL-L 333 UWC 140” 3 мм 3 шт. Светодиоды BL-L 333 UYC 140” 3 мм 2 шт. Держатели для светодиодов СВ-30 5 шт. Линейный регулятор напряжения LM 317 LZ TO 92 9 шт. Резистор С 2 -23 0. 125/0. 25 Вт, 1%, 68 Ом 9 шт. Блок питания АП 3302 (12 В, 1. 0 А, 12 Вт) 1 шт. Провод медный одножильный 0, 5 мм. Термоусадочный кембрик 3 мм. 7
ЭСКИЗ НОЧНИКА 8

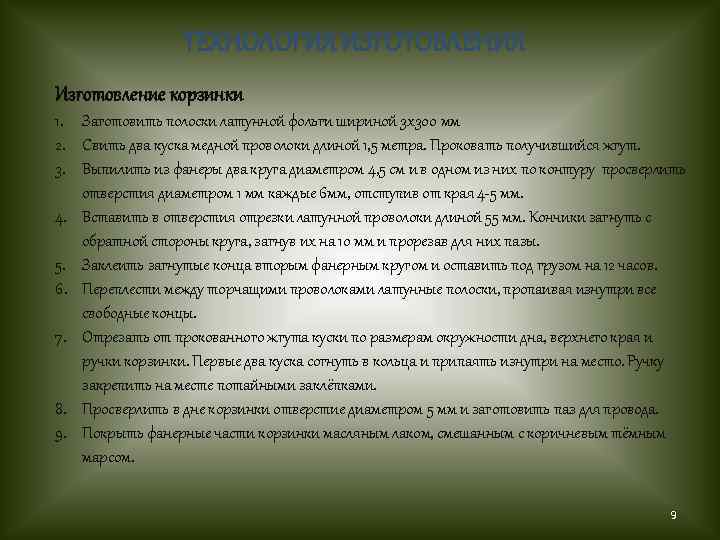

ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ Изготовление корзинки 1. Заготовить полоски латунной фольги шириной 3 х300 мм 2. Свить два куска медной проволоки длиной 1, 5 метра. Проковать получившийся жгут. 3. Выпилить из фанеры два круга диаметром 4, 5 см и в одном из них по контуру просверлить отверстия диаметром 1 мм каждые 6 мм, отступив от края 4 -5 мм. 4. Вставить в отверстия отрезки латунной проволоки длиной 55 мм. Кончики загнуть с обратной стороны круга, загнув их на 10 мм и прорезав для них пазы. 5. Заклеить загнутые конца вторым фанерным кругом и оставить под грузом на 12 часов. 6. Переплести между торчащими проволоками латунные полоски, пропаивая изнутри все свободные концы. 7. Отрезать от прокованного жгута куски по размерам окружности дна, верхнего края и ручки корзинки. Первые два куска согнуть в кольца и припаять изнутри на место. Ручку закрепить на месте потайными заклёпками. 8. Просверлить в дне корзинки отверстие диаметром 5 мм и заготовить паз для провода. 9. Покрыть фанерные части корзинки масляным лаком, смешанным с коричневым тёмным марсом. 9

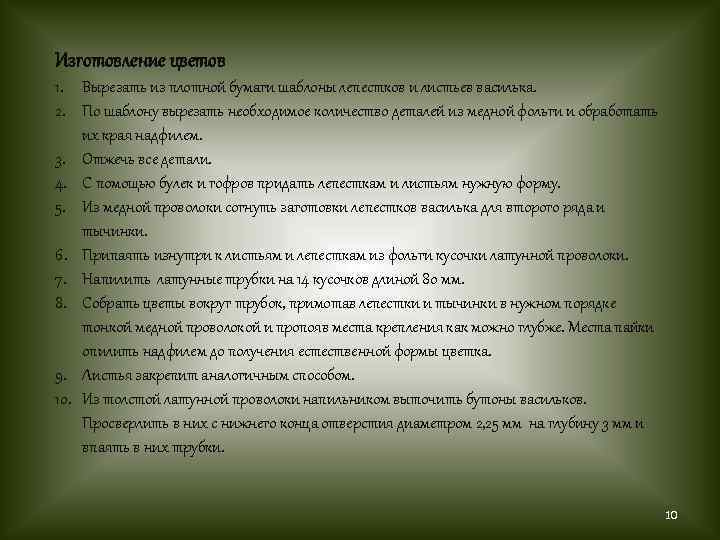

Изготовление цветов 1. Вырезать из плотной бумаги шаблоны лепестков и листьев василька. 2. По шаблону вырезать необходимое количество деталей из медной фольги и обработать их края надфилем. 3. Отжечь все детали. 4. С помощью булек и гофров придать лепесткам и листьям нужную форму. 5. Из медной проволоки согнуть заготовки лепестков василька для второго ряда и тычинки. 6. Припаять изнутри к листьям и лепесткам из фольги кусочки латунной проволоки. 7. Напилить латунные трубки на 14 кусочков длиной 80 мм. 8. Собрать цветы вокруг трубок, примотав лепестки и тычинки в нужном порядке тонкой медной проволокой и пропояв места крепления как можно глубже. Места пайки опилить надфилем до получения естественной формы цветка. 9. Листья закрепит аналогичным способом. 10. Из толстой латунной проволоки напильником выточить бутоны васильков. Просверлить в них с нижнего конца отверстия диаметром 2, 25 мм на глубину 3 мм и впаять в них трубки. 10
Изготовление колосьев 1. Нарезать трубки на 5 частей длиной 10 см. 2. Просверлить в них 8 сквозных отверстий диаметром 1, 2 мм через каждые 5 мм. 3. Из тонкой латунной проволоки изогнуть необходимое количество заготовок зёрен, оставляя кончики проволоки длиной 5 мм и плотно свить их. 4. Пропаять свитые кончики и опилить надфилем настолько, чтобы они входили в отверстия в трубках. 5. Собрать колосья так, чтобы спаянные кончики находились внутри трубки и впаять их туда, равномерно прогревая трубки. Роспись 1. Отшлифовать мелкой наждачной бумагой все элементы, назначенные для окраски. 2. Выступающие части не окрашиваемых элементов отполировать до блеска. 3. Смешать лак с масляной краской до получения заметного прозрачного оттенка и покрыть цветки и листья этой смесью тонким слоем. Оставить сохнуть на 16 часов. 11

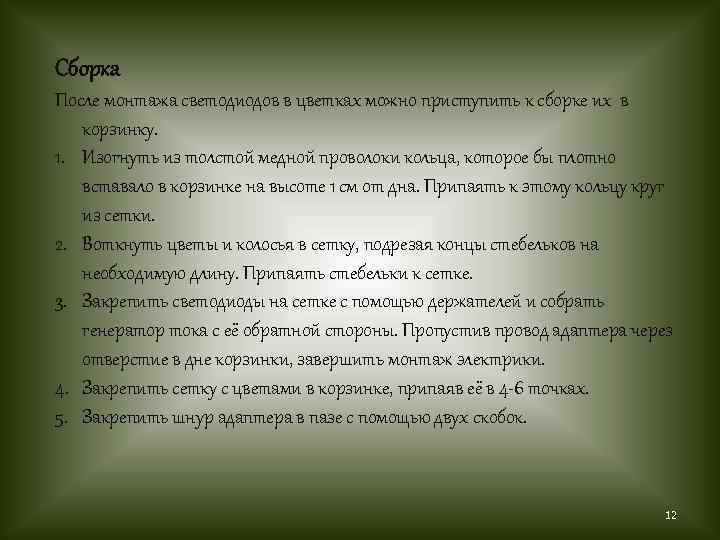

Сборка После монтажа светодиодов в цветках можно приступить к сборке их в корзинку. 1. Изогнуть из толстой медной проволоки кольца, которое бы плотно вставало в корзинке на высоте 1 см от дна. Припаять к этому кольцу круг из сетки. 2. Воткнуть цветы и колосья в сетку, подрезая концы стебельков на необходимую длину. Припаять стебельки к сетке. 3. Закрепить светодиоды на сетке с помощью держателей и собрать генератор тока с её обратной стороны. Пропустив провод адаптера через отверстие в дне корзинки, завершить монтаж электрики. 4. Закрепить сетку с цветами в корзинке, припаяв её в 4 -6 точках. 5. Закрепить шнур адаптера в пазе с помощью двух скобок. 12

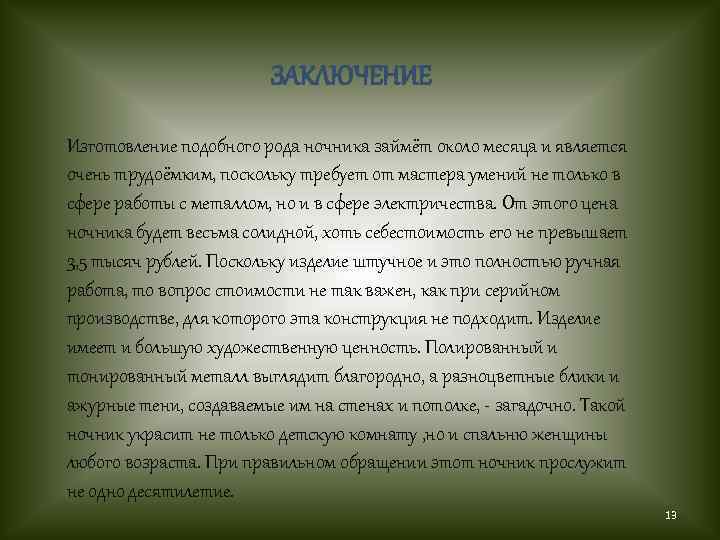

ЗАКЛЮЧЕНИЕ Изготовление подобного рода ночника займёт около месяца и является очень трудоёмким, поскольку требует от мастера умений не только в сфере работы с металлом, но и в сфере электричества. От этого цена ночника будет весьма солидной, хоть себестоимость его не превышает 3, 5 тысяч рублей. Поскольку изделие штучное и это полностью ручная работа, то вопрос стоимости не так важен, как при серийном производстве, для которого эта конструкция не подходит. Изделие имеет и большую художественную ценность. Полированный и тонированный металл выглядит благородно, а разноцветные блики и ажурные тени, создаваемые им на стенах и потолке, - загадочно. Такой ночник украсит не только детскую комнату , но и спальню женщины любого возраста. При правильном обращении этот ночник прослужит не одно десятилетие. 13
