МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ Дипломный проект на тему: «Микропроцессорная система сбора данных» СТУДЕНТ 5 -ГО КУРСА: СКОЧОК АНДРЕЙ ПЕТРОВИЧ РУКОВОДИТЕЛЬ: СНЕДКОВ АЛЕКСАНДР БОРИСОВИЧ Кафедра ПР-1 «Приборы и информационно-измерительные системы»
ПОСТАНОВКА ЗАДАЧИ Система «Умный дом» Системы управления данными на производстве
ОБЗОР АНАЛОГОВ Система сбора данных ADLink LPCI-9112 Система сбора данных Real. Lab! Система работы Nu. DAM Система сбора данных Марсоход 2 Система сбора данных PCI-1671 UP
ТРЕБОВАНИЯ К РАЗРАБАТЫВАЕМОЙ МИКРОПРОЦЕССОРНОЙ СИСТЕМЕ СБОРА ДАННЫХ Открытая архитектура. Полная документация и открытый доступ к схеме системы сбора данных для возможной модификации и изучения особенностей работы микроконтроллера, датчиков и интерфейса USB. Возможность быстрой смены датчиков, что приводит к универсальности системы сбора данных. Низкая стоимость, за счет обоснованного выбора элементной базы компонентов стенда и использования серийно-выпускаемого стандартного корпуса для радиоэлектронной аппаратуры. Простота изготовления.
СТРУКТУРНАЯ СХЕМА МИКРОПРОЦЕССОРНОЙ СИСТЕМЫ СБОРА ДАННЫХ
МИКРОКОНТРОЛЛЕР ATMEGA 8 ФИРМЫ ATMEL Микроконтроллеры фирмы Atmel с ядром AVR изучаются в процессе обучения по направлениям «Приборостроение» и «Оптико-электронные системы» . Наличие бесплатного ПО (пакет AVR Studio) для написания программы, ее отладки и прошивки в микроконтроллер. Малопотребляющая КМОП-технология, работа при пониженном напряжении питания 3, 3 В.

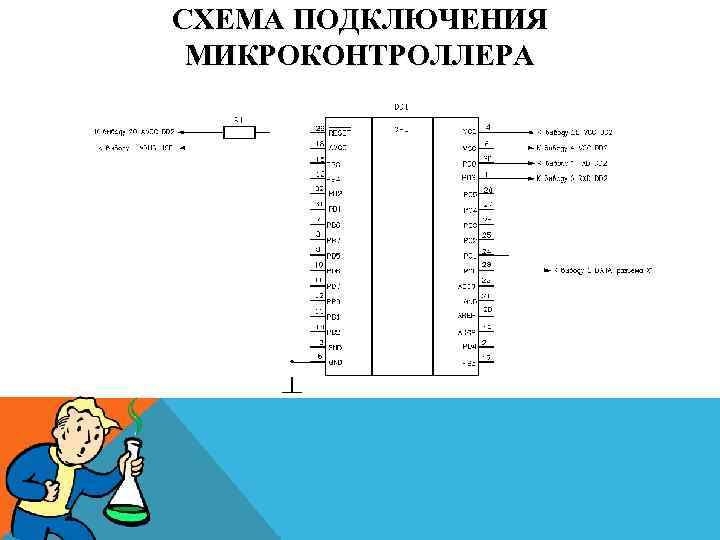

СХЕМА ПОДКЛЮЧЕНИЯ МИКРОКОНТРОЛЛЕРА

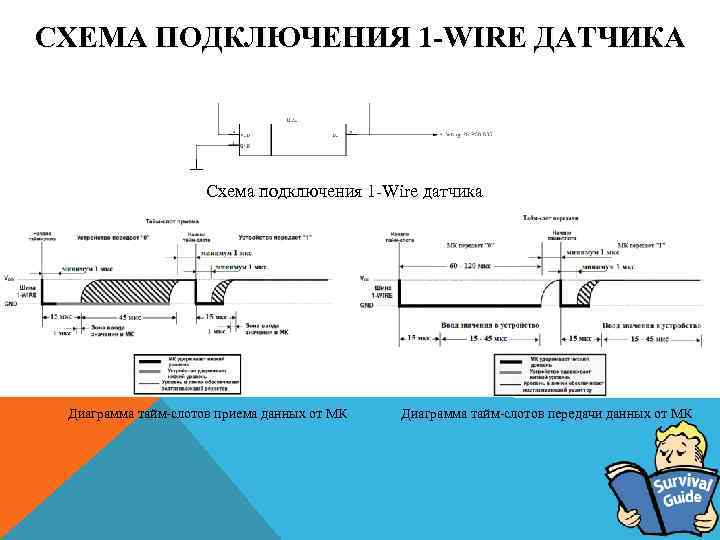

СХЕМА ПОДКЛЮЧЕНИЯ 1 -WIRE ДАТЧИКА Схема подключения 1 -Wire датчика Диаграммa тайм-слотов приема данных от МК Диаграммa тайм-слотов передачи данных от МК
ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ РАЗРАБОТАННЫЙ В СРЕДЕ SPRINT LAYOUT Верхний слой Нижний слой

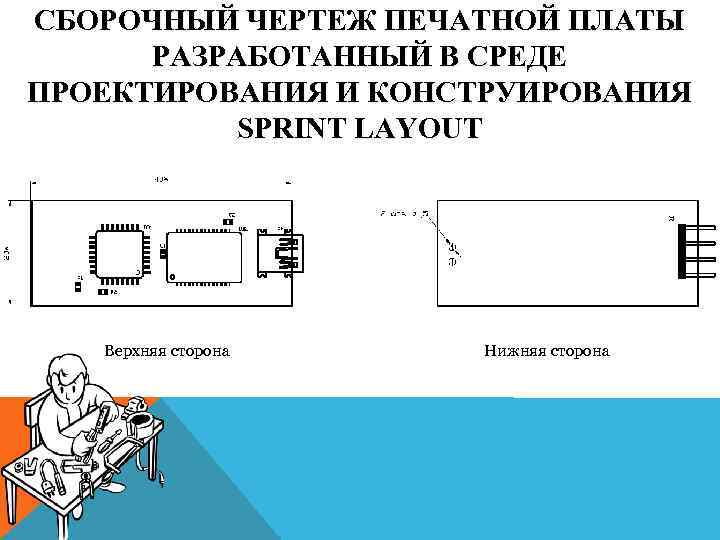

СБОРОЧНЫЙ ЧЕРТЕЖ ПЕЧАТНОЙ ПЛАТЫ РАЗРАБОТАННЫЙ В СРЕДЕ ПРОЕКТИРОВАНИЯ И КОНСТРУИРОВАНИЯ SPRINT LAYOUT Верхняя сторона Нижняя сторона

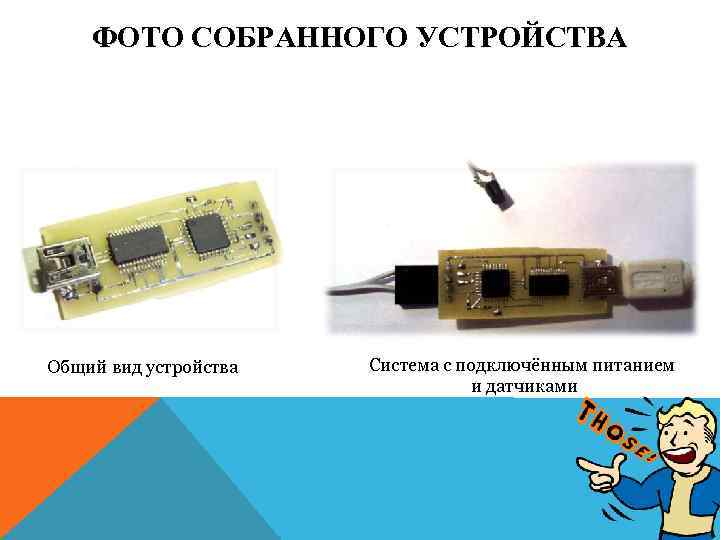

ФОТО СОБРАННОГО УСТРОЙСТВА Общий вид устройства Система с подключённым питанием и датчиками

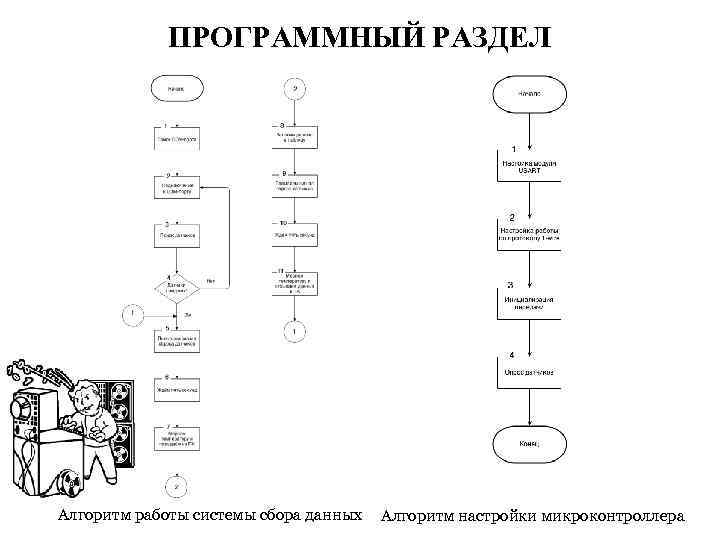

ПРОГРАММНЫЙ РАЗДЕЛ Алгоритм работы системы сбора данных Алгоритм настройки микроконтроллера

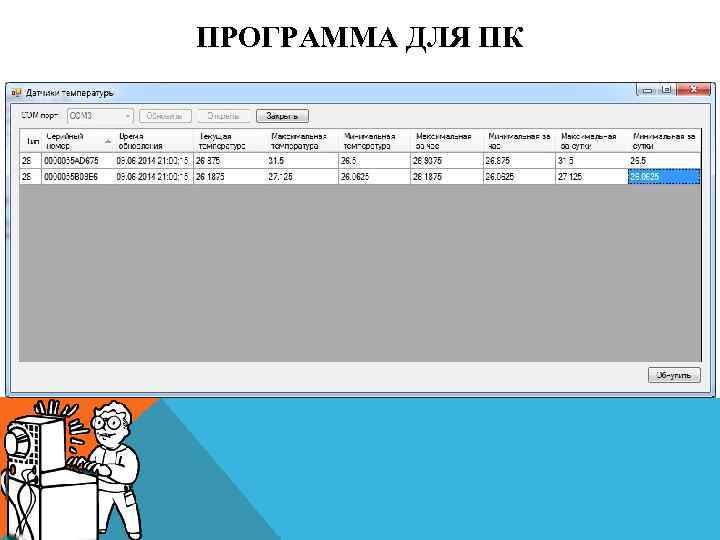

ПРОГРАММА ДЛЯ ПК
БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ • Был проведен анализ опасных и вредных производственных факторов на рабочем месте отладчика программ • Разработаны мероприятия по улучшению условий труда: • Рассчитан необходимый воздухообмен • Рассчитано общее освещение в кабинете • Разработаны природоохранные мероприятия: • При монтаже компонентов на плату • При утилизации электронных компонентов • При утилизации пластикового корпуса
ЭКОНОМИЧЕСКИЙ РАЗДЕЛ

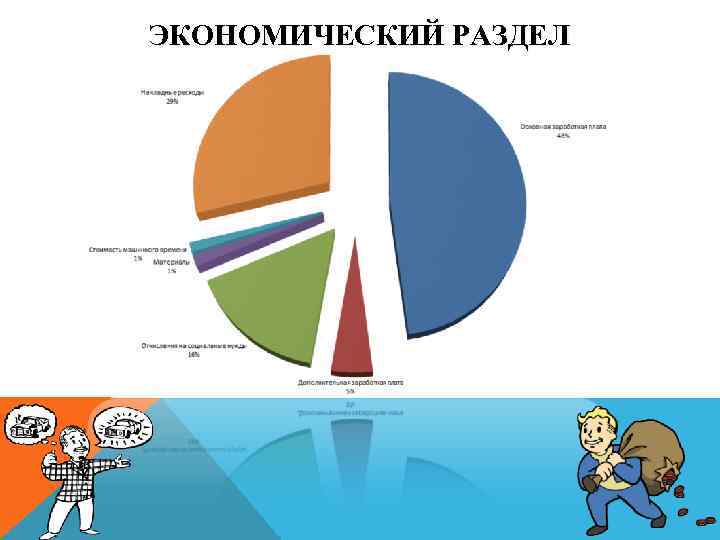

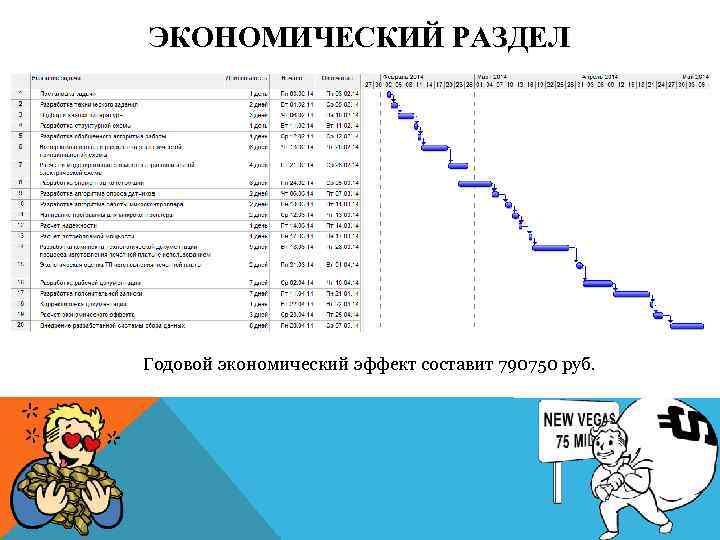

ЭКОНОМИЧЕСКИЙ РАЗДЕЛ Годовой экономический эффект составит 790750 руб.
