Московский государственный университет им. М. В. Ломоносова Геологический факультет «Инженерная геофизика» Лекция 3 Оползни - Москва 2012 -

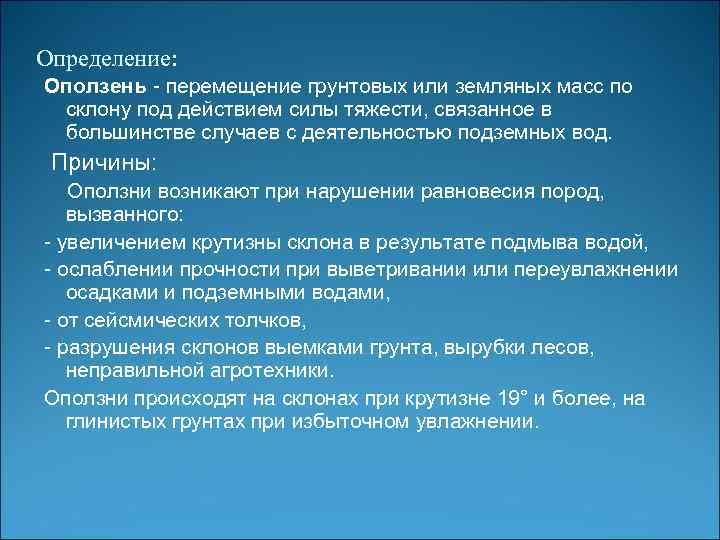

Определение: Оползень - перемещение грунтовых или земляных масс по склону под действием силы тяжести, связанное в большинстве случаев с деятельностью подземных вод. Причины: Оползни возникают при нарушении равновесия пород, вызванного: - увеличением крутизны склона в результате подмыва водой, - ослаблении прочности при выветривании или переувлажнении осадками и подземными водами, - от сейсмических толчков, - разрушения склонов выемками грунта, вырубки лесов, неправильной агротехники. Оползни происходят на склонах при крутизне 19° и более, на глинистых грунтах при избыточном увлажнении.

Строение

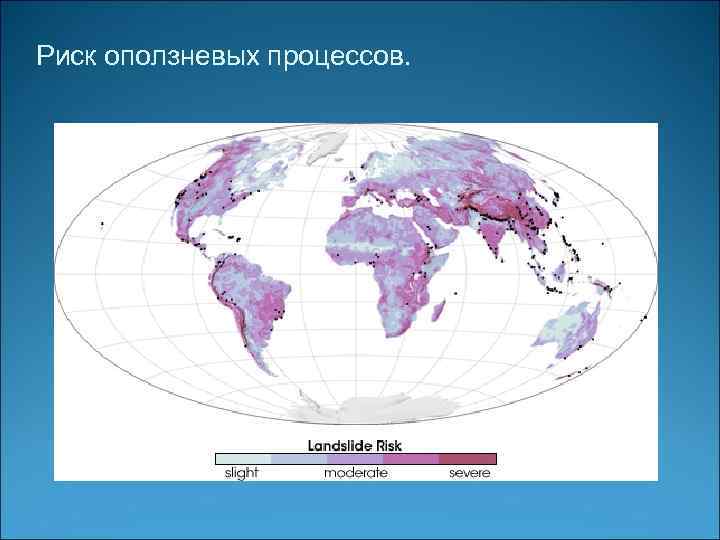

Риск оползневых процессов.

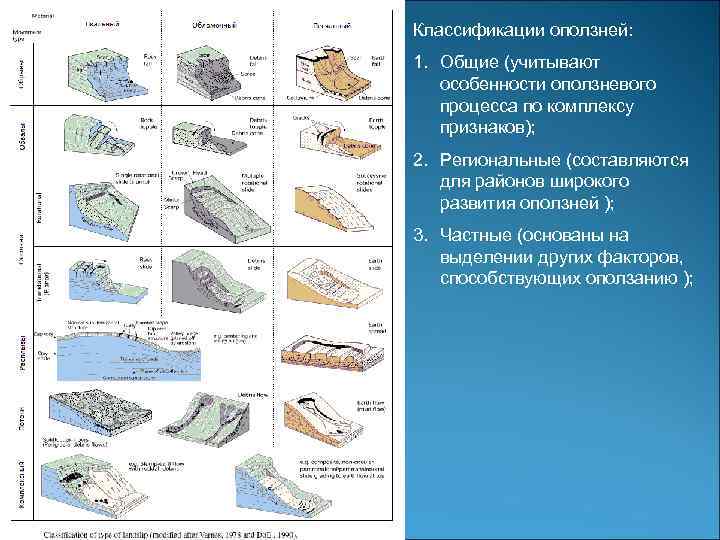

Классификации оползней: 1. Общие (учитывают особенности оползневого процесса по комплексу признаков); 2. Региональные (составляются для районов широкого развития оползней ); 3. Частные (основаны на выделении других факторов, способствующих оползанию );

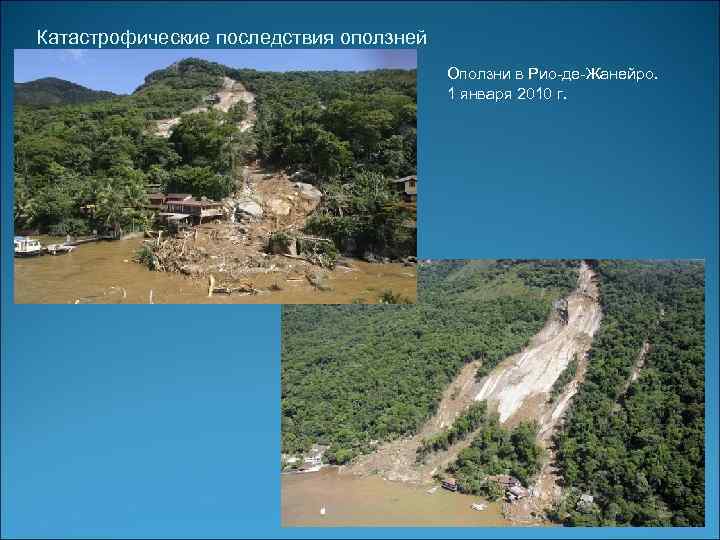

Катастрофические последствия оползней Оползни в Рио-де-Жанейро. 1 января 2010 г.

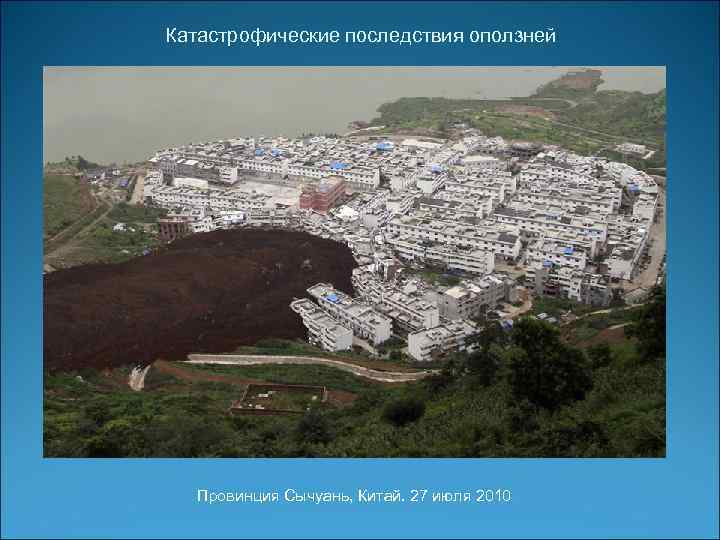

Катастрофические последствия оползней Провинция Сычуань, Китай. 27 июля 2010

Катастрофические последствия оползней Laguna Beach, Калифорния, США. Июнь 2005 г.

Противооползневые мероприятия Если вероятность возникновения оползней велика, то осуществляются специальные мероприятия по защите от оползней, включающие: -укрепление оползневых склонов берегов морей, рек и озер подпорными и волноотбойными стенками, набережными; - укрепление сползающих грунтов сваями, расположенными в шахматном порядке; - искусственное замораживание грунтов; Схемы вариантов, сдерживающих перемещение нижней части оползня: а, б— контрфорс из грунта; в — контрфорс с забивкой удерживающих оползень свай; г — контрфорс в виде железобетонных ящиков, заполненных песком или щебнем; 1 — упорная призма; 2 — тело оползня; 3 — поверхность скольжения; 4 — первоначальная поверхность склона; 5 — дренаж; 6 — лоток водоотвода; 7— сваи; 8 — железобетонный ящик Схемы свайных рядов, используемых для удержания оползня: а — свайное поле; б — подпорная стена на сваях; 1 — коренная порода; 2 — плоскость скольжения; 3 — сваи; 4— поверхность естественного рельефа; 5 — фильтрационная засыпка; 6— подпорная стена; 7— водовыпуск -высадка растительности на склонах. Для стабилизации оползней в мокрых глинах проводят их предварительное осушение методами электроосмоса, либо нагнетанием горячего воздуха в скважины. Крупные оползни можно предотвратить дренажными сооружениями, перекрывающими путь поверхностным и подземным водам к оползневому материалу. Поверхностные воды отводятся канавами, подземные штольнями или горизонтальными скважинами. Несмотря на дороговизну этих мероприятий, их осуществление дешевле, чем ликвидация последствий произошедшей катастрофы

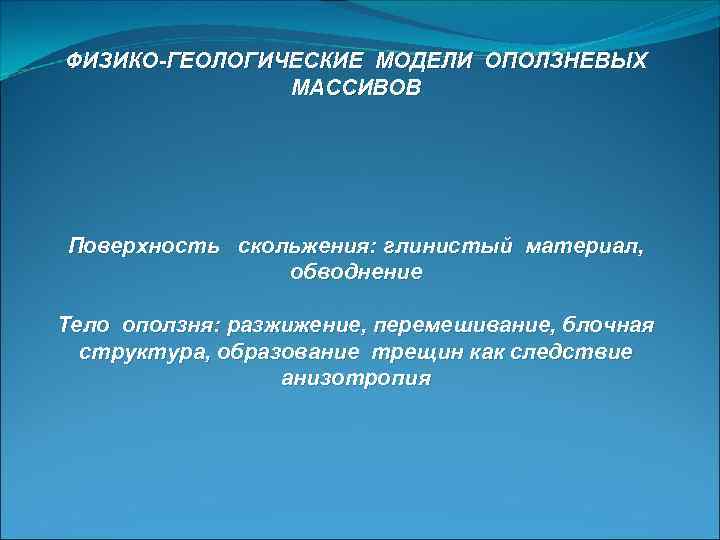

ФИЗИКО-ГЕОЛОГИЧЕСКИЕ МОДЕЛИ ОПОЛЗНЕВЫХ МАССИВОВ Поверхность скольжения: глинистый материал, обводнение Тело оползня: разжижение, перемешивание, блочная структура, образование трещин как следствие анизотропия

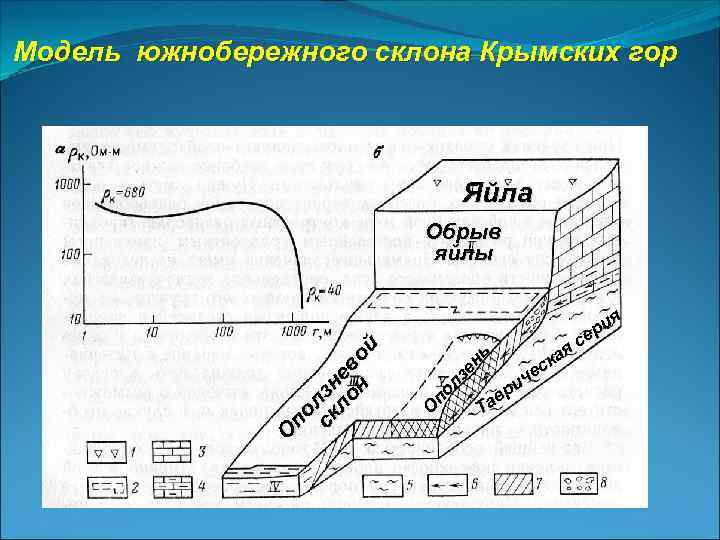

Модель южнобережного склона Крымских гор Яйла я ка с че и вр Та О по лз ен ь О по ск лзн ло ев н ой Обрыв яйлы ия р се

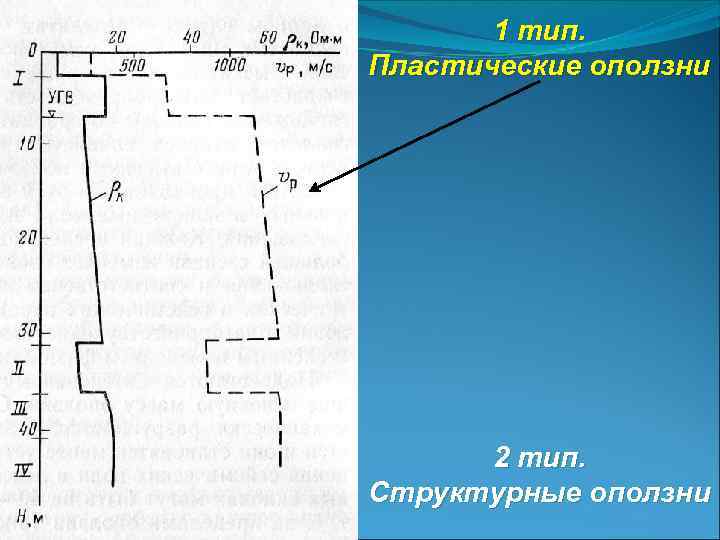

1 тип. Пластические оползни 2 тип. Структурные оползни

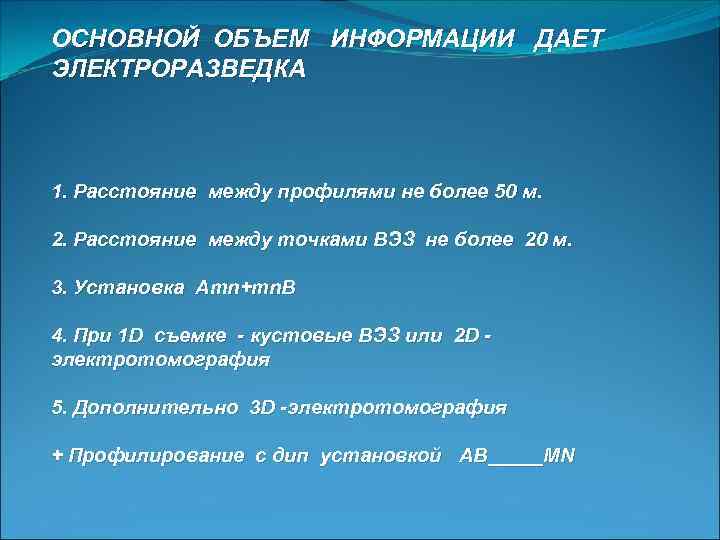

ОСНОВНОЙ ОБЪЕМ ИНФОРМАЦИИ ДАЕТ ЭЛЕКТРОРАЗВЕДКА 1. Расстояние между профилями не более 50 м. 2. Расстояние между точками ВЭЗ не более 20 м. 3. Установка Amn+mn. B 4. При 1 D съемке - кустовые ВЭЗ или 2 D электротомография 5. Дополнительно 3 D -электротомография + Профилирование с дип установкой AB_____MN

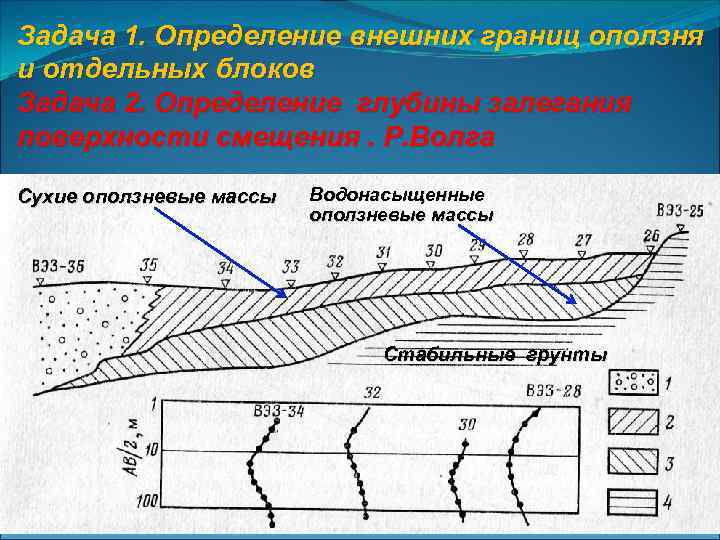

Задача 1. Определение внешних границ оползня и отдельных блоков Задача 2. Определение глубины залегания поверхности смещения. Р. Волга Сухие оползневые массы Водонасыщенные оползневые массы Стабильные грунты

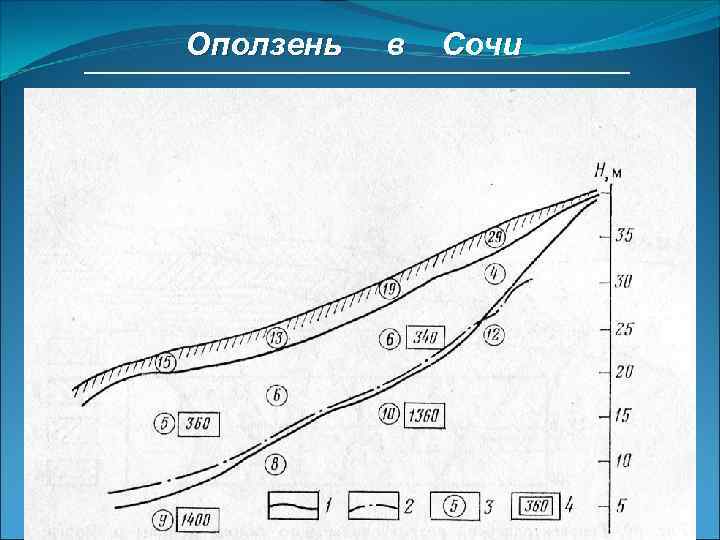

Оползень в Сочи

Определение направления трещиноватости. Оползень Жукова. Крым, г. Керчь

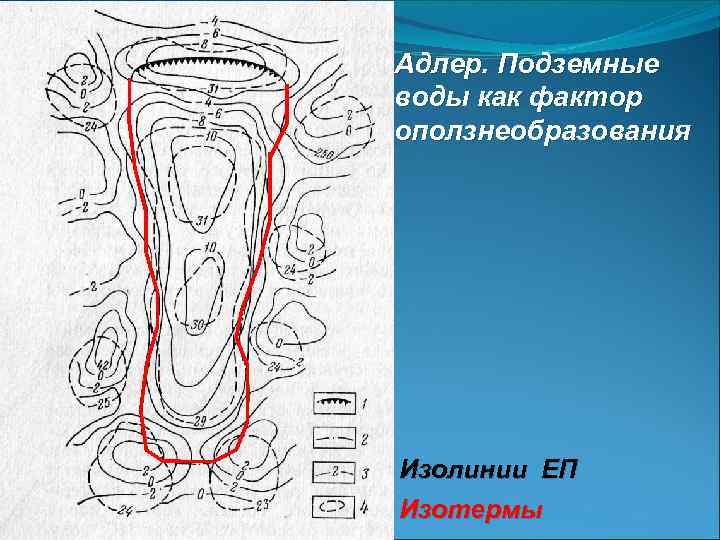

Адлер. Подземные воды как фактор оползнеобразования Изолинии ЕП Изотермы

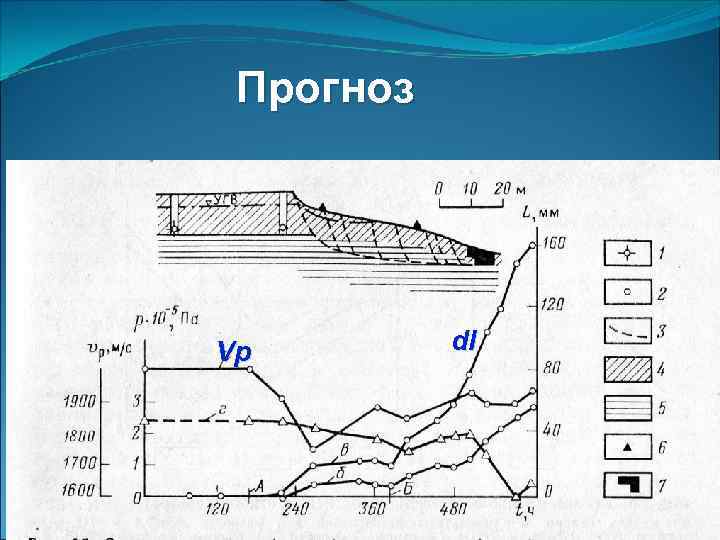

Прогноз Vр dl

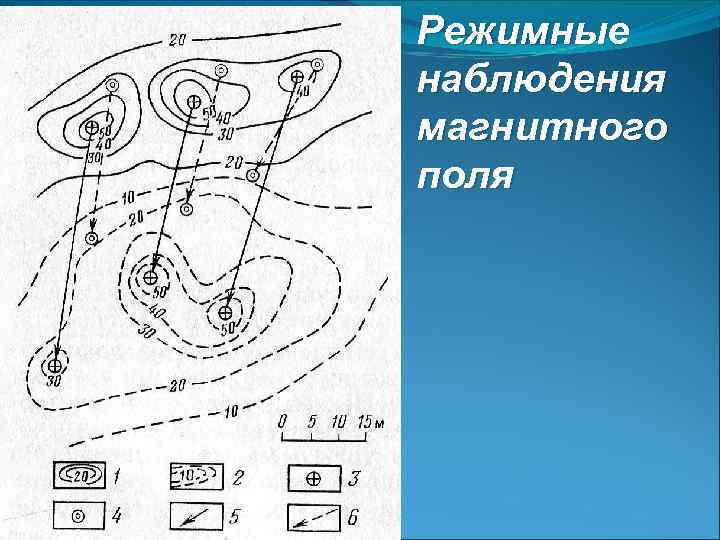

Режимные наблюдения магнитного поля

Наблюдения за эффективность ю противооползне вых мероприятий. Карта потенциала ЕП. Здание фаникулера в г. Сочи. Хороший дренаж

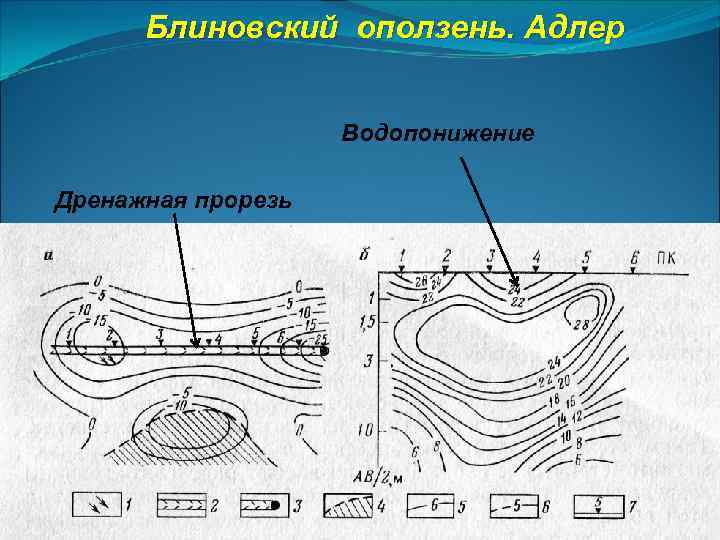

Блиновский оползень. Адлер Водопонижение Дренажная прорезь

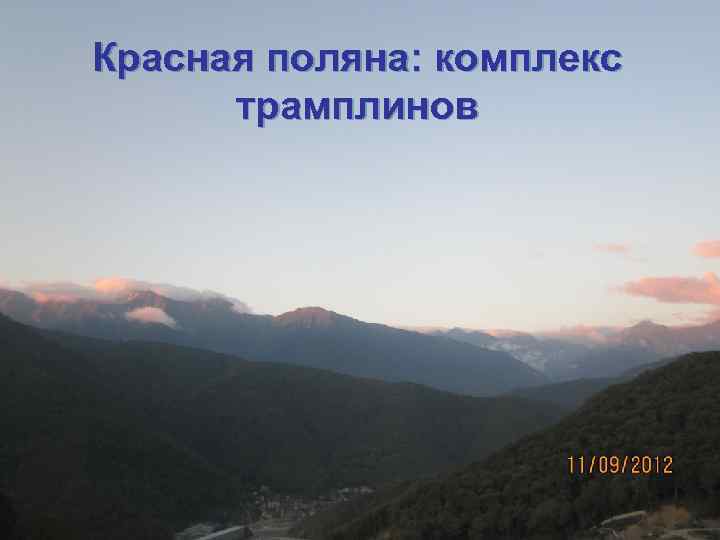

Красная поляна: комплекс трамплинов

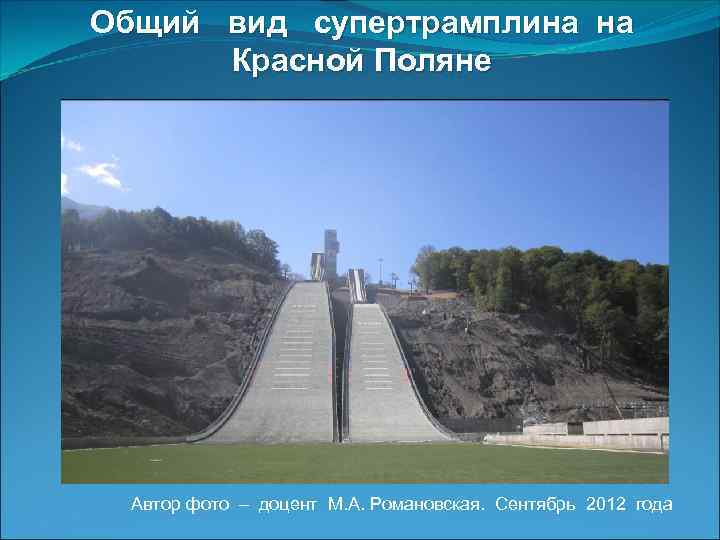

Общий вид супертрамплина на Красной Поляне Автор фото – доцент М. А. Романовская. Сентябрь 2012 года

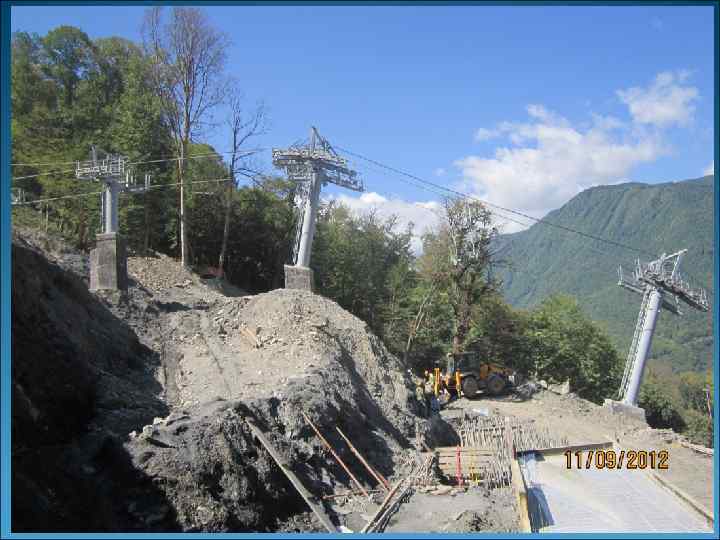

Размах строительства на супертрамплине

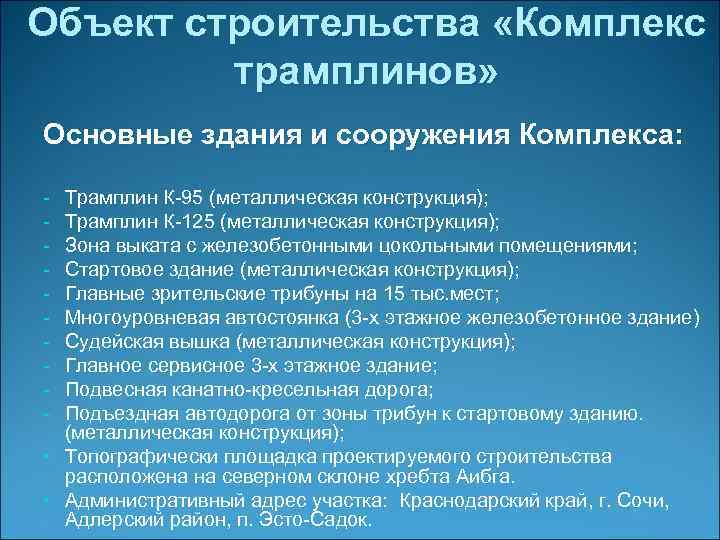

Объект строительства «Комплекс трамплинов» Основные здания и сооружения Комплекса: Трамплин К-95 (металлическая конструкция); Трамплин К-125 (металлическая конструкция); Зона выката с железобетонными цокольными помещениями; Стартовое здание (металлическая конструкция); Главные зрительские трибуны на 15 тыс. мест; Многоуровневая автостоянка (3 -х этажное железобетонное здание) Судейская вышка (металлическая конструкция); Главное сервисное 3 -х этажное здание; Подвесная канатно-кресельная дорога; Подъездная автодорога от зоны трибун к стартовому зданию. (металлическая конструкция); • Топографически площадка проектируемого строительства расположена на северном склоне хребта Аибга. • Административный адрес участка: Краснодарский край, г. Сочи, Адлерский район, п. Эсто-Садок. -

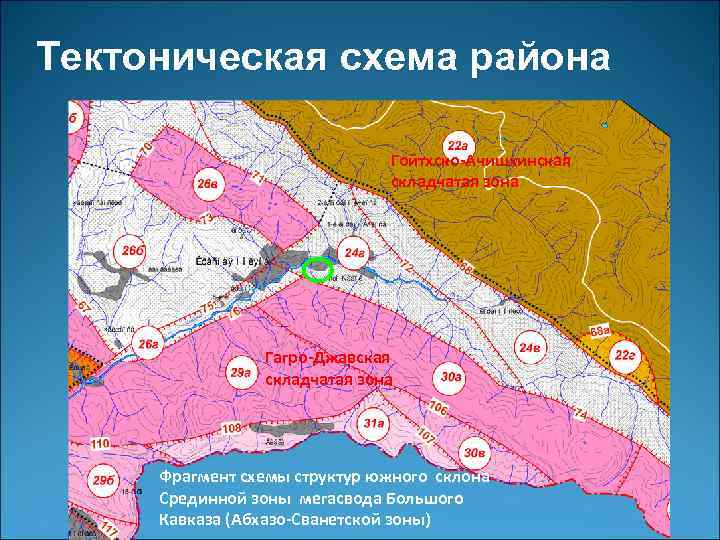

Тектоническая схема района Гойтхско-Ачишхинская складчатая зона Гагро-Джавская складчатая зона Фрагмент схемы структур южного склона Срединной зоны мегасвода Большого Кавказа (Абхазо-Сванетской зоны)

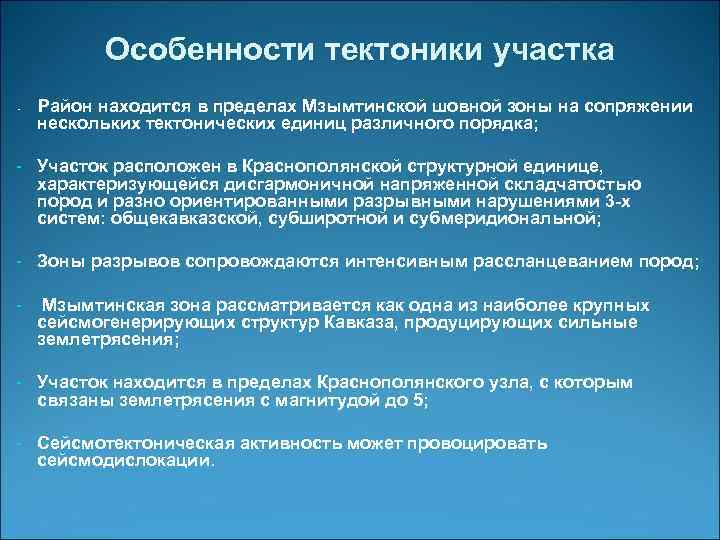

Особенности тектоники участка - Район находится в пределах Мзымтинской шовной зоны на сопряжении нескольких тектонических единиц различного порядка; - Участок расположен в Краснополянской структурной единице, характеризующейся дисгармоничной напряженной складчатостью пород и разно ориентированными разрывными нарушениями 3 -х систем: общекавказской, субширотной и субмеридиональной; - Зоны разрывов сопровождаются интенсивным рассланцеванием пород; - Мзымтинская зона рассматривается как одна из наиболее крупных сейсмогенерирующих структур Кавказа, продуцирующих сильные землетрясения; - Участок находится в пределах Краснополянского узла, с которым связаны землетрясения с магнитудой до 5; - Сейсмотектоническая активность может провоцировать сейсмодислокации.

реализации Проекта на геологическу ю среду

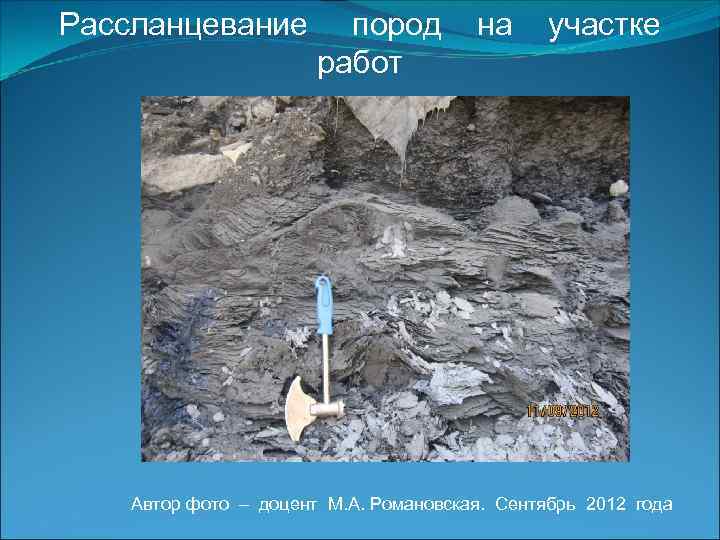

Рассланцевание пород работ на участке Автор фото – доцент М. А. Романовская. Сентябрь 2012 года

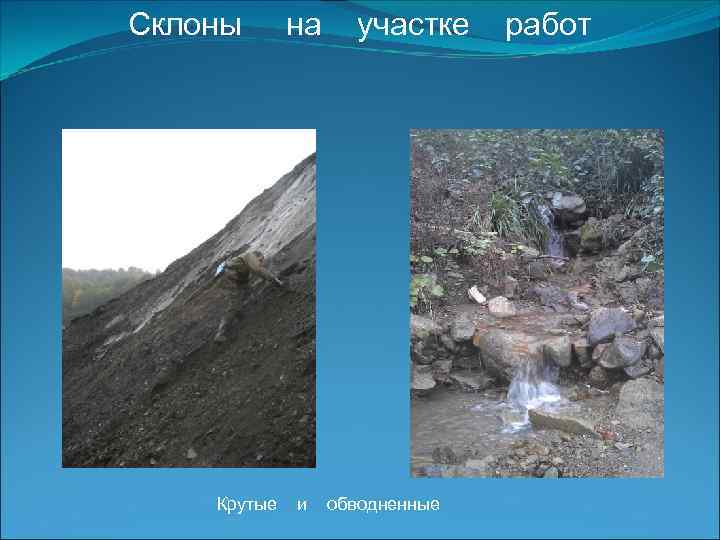

Склоны Крутые на и участке обводненные работ

Карта Фактического Материала

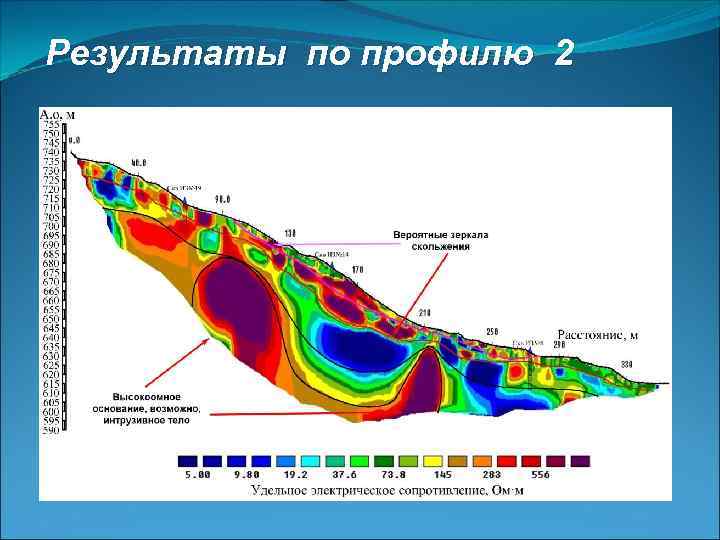

Результаты по профилю 2

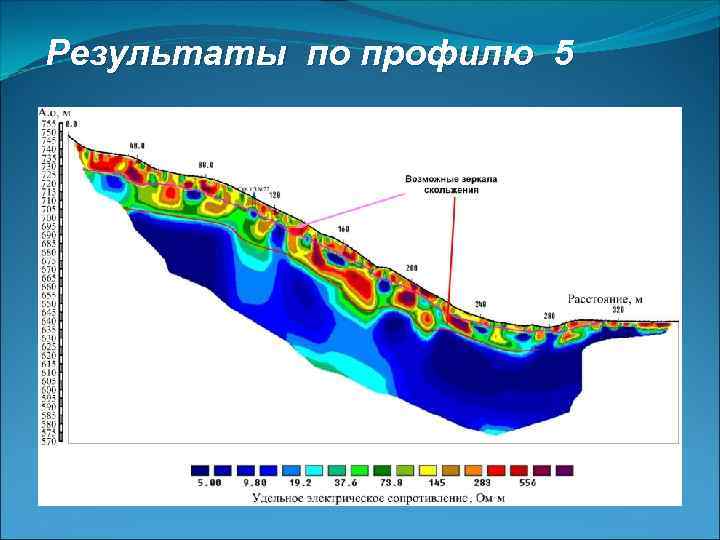

Результаты по профилю 5

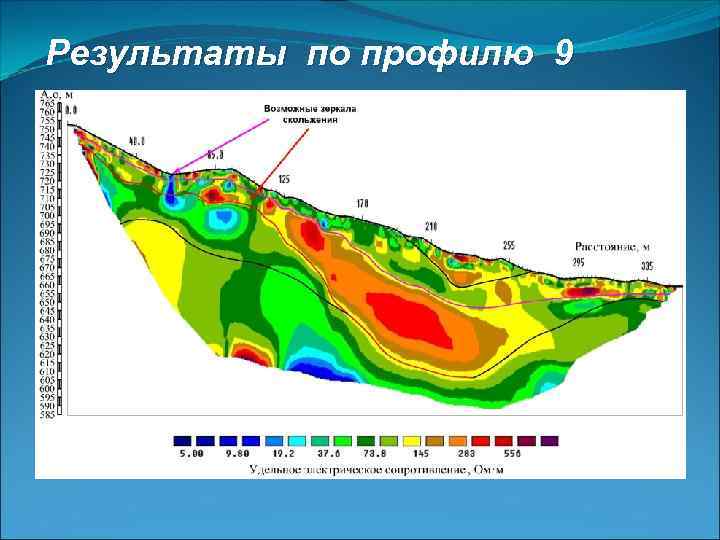

Результаты по профилю 9

Структурная карта поверхности подошвы неоднородного оползневого слоя
