МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ДИЗАЙНА И ТЕХНОЛОГИЙ ПРОГРАММА «COLOR SHOP» ИНСТРУМЕНТ ДЛЯ ОБУЧЕНИЯ ЦВЕТУ Пенова И. В. , к. физ. мат. н, , доцент КАФЕДРЫ ФИЗИКИ

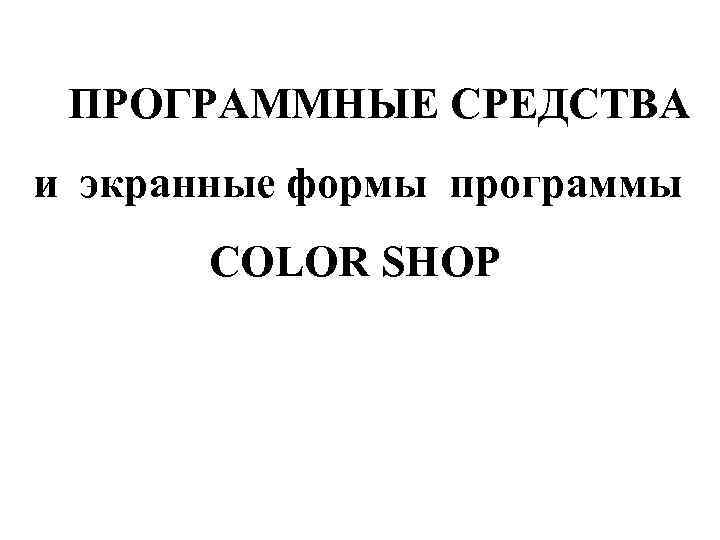

ПРОГРАММНЫЕ СРЕДСТВА и экранные формы программы COLOR SHOP

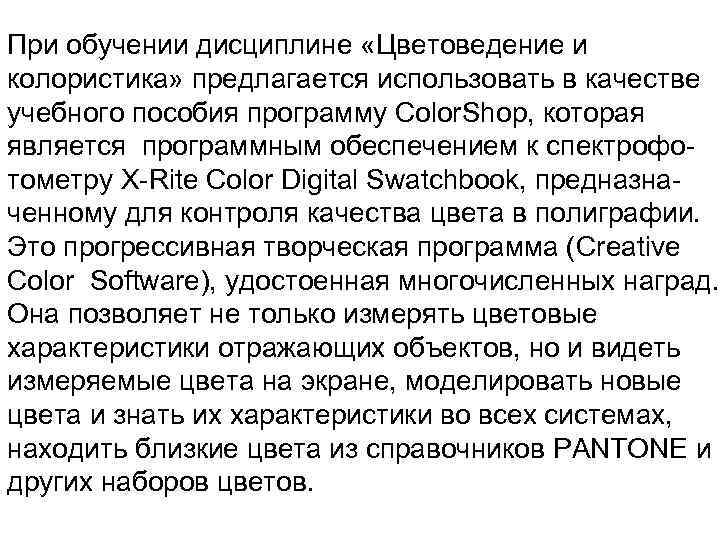

При обучении дисциплине «Цветоведение и колористика» предлагается использовать в качестве учебного пособия программу Color. Shop, которая является программным обеспечением к спектрофо тометру X Rite Color Digital Swatchbook, предназна ченному для контроля качества цвета в полиграфии. Это прогрессивная творческая программа (Creative Color Software), удостоенная многочисленных наград. Она позволяет не только измерять цветовые характеристики отражающих объектов, но и видеть измеряемые цвета на экране, моделировать новые цвета и знать их характеристики во всех системах, находить близкие цвета из справочников PANTONE и других наборов цветов.

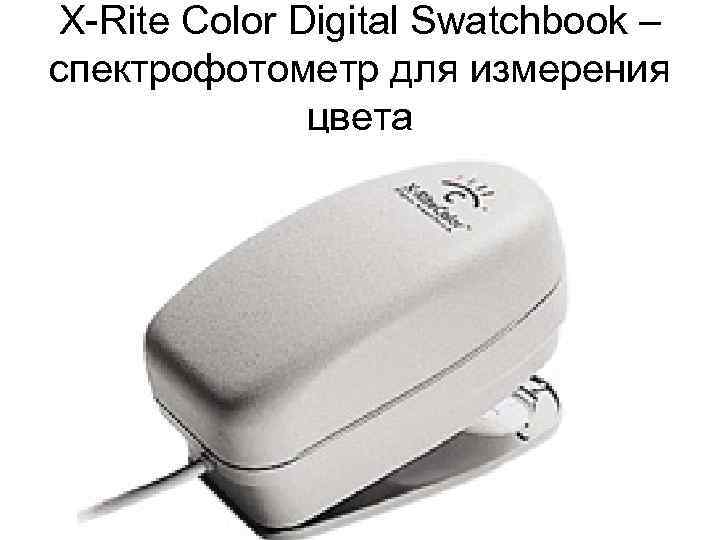

X Rite Color Digital Swatchbook – спектрофотометр для измерения цвета

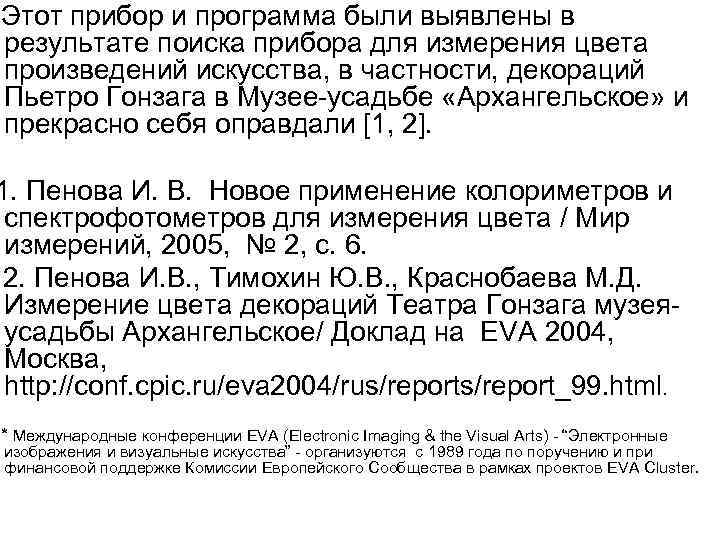

Этот прибор и программа были выявлены в результате поиска прибора для измерения цвета произведений искусства, в частности, декораций Пьетро Гонзага в Музее усадьбе «Архангельское» и прекрасно себя оправдали [1, 2]. 1. Пенова И. В. Новое применение колориметров и спектрофотометров для измерения цвета / Мир измерений, 2005, № 2, с. 6. 2. Пенова И. В. , Тимохин Ю. В. , Краснобаева М. Д. Измерение цвета декораций Театра Гонзага музея усадьбы Архангельское/ Доклад на EVA 2004, Москва, http: //conf. cpic. ru/eva 2004/rus/report_99. html. * Международные конференции EVA (Electronic Imaging & the Visual Arts) “Электронные изображения и визуальные искусства” организуются c 1989 года по поручению и при финансовой поддержке Комиссии Европейского Сообщества в рамках проектов EVA Cluster.

X Rite Color Digital Swatchbook – спектрофотометр для измерения цвета

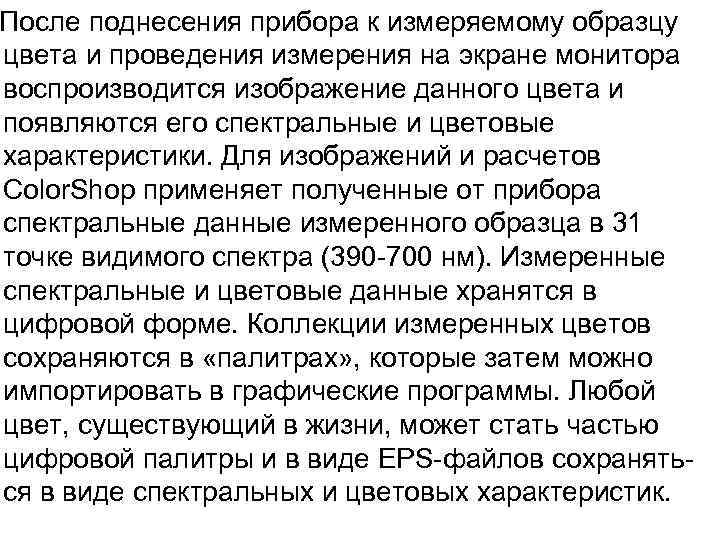

После поднесения прибора к измеряемому образцу цвета и проведения измерения на экране монитора воспроизводится изображение данного цвета и появляются его спектральные и цветовые характеристики. Для изображений и расчетов Color. Shop применяет полученные от прибора спектральные данные измеренного образца в 31 точке видимого спектра (390 700 нм). Измеренные спектральные и цветовые данные хранятся в цифровой форме. Коллекции измеренных цветов сохраняются в «палитрах» , которые затем можно импортировать в графические программы. Любой цвет, существующий в жизни, может стать частью цифровой палитры и в виде EPS файлов сохранять ся в виде спектральных и цветовых характеристик.

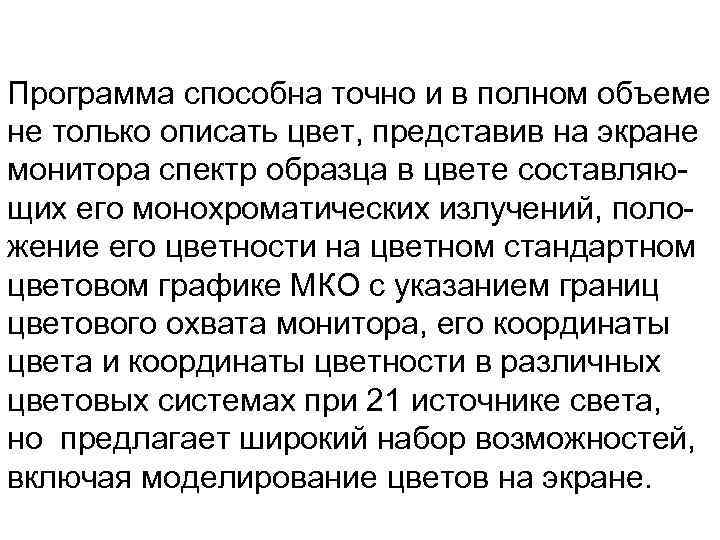

Программа способна точно и в полном объеме не только описать цвет, представив на экране монитора спектр образца в цвете составляю щих его монохроматических излучений, поло жение его цветности на цветном стандартном цветовом графике МКО с указанием границ цветового охвата монитора, его координаты цвета и координаты цветности в различных цветовых системах при 21 источнике света, но предлагает широкий набор возможностей, включая моделирование цветов на экране.

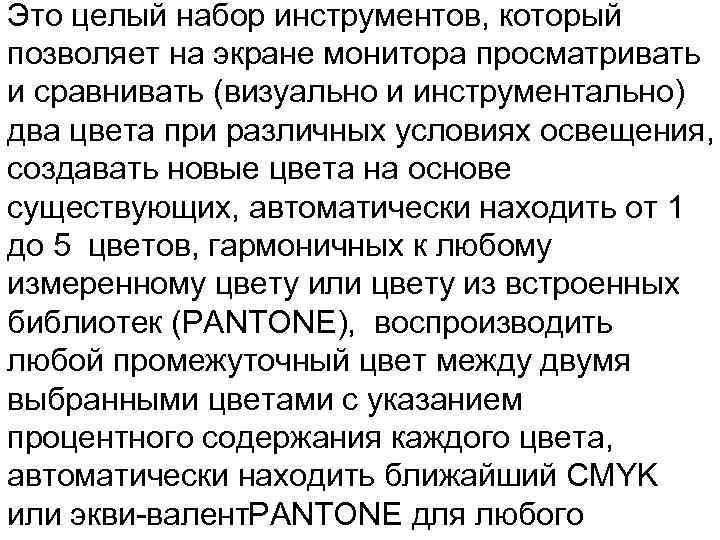

Это целый набор инструментов, который позволяет на экране монитора просматривать и сравнивать (визуально и инструментально) два цвета при различных условиях освещения, создавать новые цвета на основе существующих, автоматически находить от 1 до 5 цветов, гармоничных к любому измеренному цвету или цвету из встроенных библиотек (PANTONE), воспроизводить любой промежуточный цвет между двумя выбранными цветами с указанием процентного содержания каждого цвета, автоматически находить ближайший CMYK или экви валент. PANTONE для любого

ПРОГРАММНЫЕ СРЕДСТВА (Панель инструментов) Цветовая гармония– подбор гармоничных цветов Цветовая линейка – любой цвет между двумя Колориметр – выбор набора цветовых характеристик Сравнение - два цвета рядом с указанием DE ПЛОТНОСТЬ (для полиграфистов) КОЭФФИЦИЕНТ РАСТИСКИВАНИЯ (для полиграфистов) Охват – положение координат цветности на графике МКО Освещение – цвет при разных источниках Подбор подбор близких цветов в пределах DE ПРОФИЛЬ (для калибровки устройств) Сравнение спектров – спектры двух цветов Спектр выбранного цвета спектр цвета

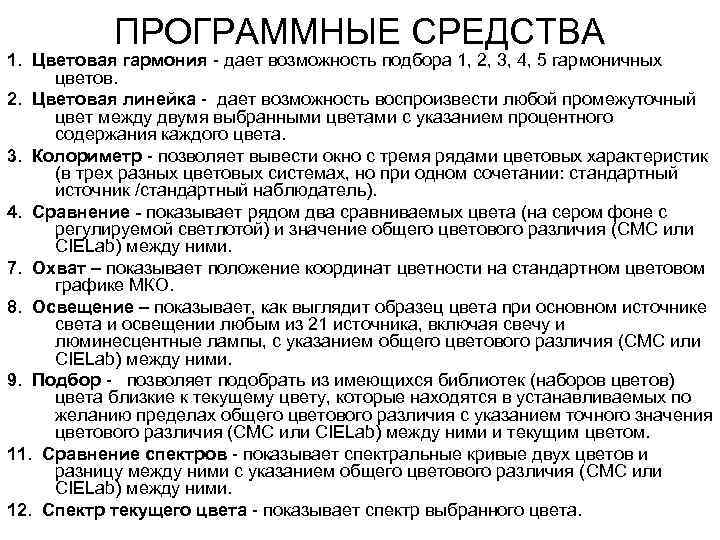

ПРОГРАММНЫЕ СРЕДСТВА 1. Цветовая гармония дает возможность подбора 1, 2, 3, 4, 5 гармоничных цветов. 2. Цветовая линейка дает возможность воспроизвести любой промежуточный цвет между двумя выбранными цветами с указанием процентного содержания каждого цвета. 3. Колориметр позволяет вывести окно с тремя рядами цветовых характеристик (в трех разных цветовых системах, но при одном сочетании: стандартный источник /стандартный наблюдатель). 4. Сравнение - показывает рядом два сравниваемых цвета (на сером фоне с регулируемой светлотой) и значение общего цветового различия (CMC или CIELab) между ними. 7. Охват – показывает положение координат цветности на стандартном цветовом графике МКО. 8. Освещение – показывает, как выглядит образец цвета при основном источнике света и освещении любым из 21 источника, включая свечу и люминесцентные лампы, с указанием общего цветового различия (CMC или CIELab) между ними. 9. Подбор позволяет подобрать из имеющихся библиотек (наборов цветов) цвета близкие к текущему цвету, которые находятся в устанавливаемых по желанию пределах общего цветового различия с указанием точного значения цветового различия (CMC или CIELab) между ними и текущим цветом. 11. Сравнение спектров показывает спектральные кривые двух цветов и разницу между ними с указанием общего цветового различия (CMC или CIELab) между ними. 12. Спектр текущего цвета показывает спектр выбранного цвета.

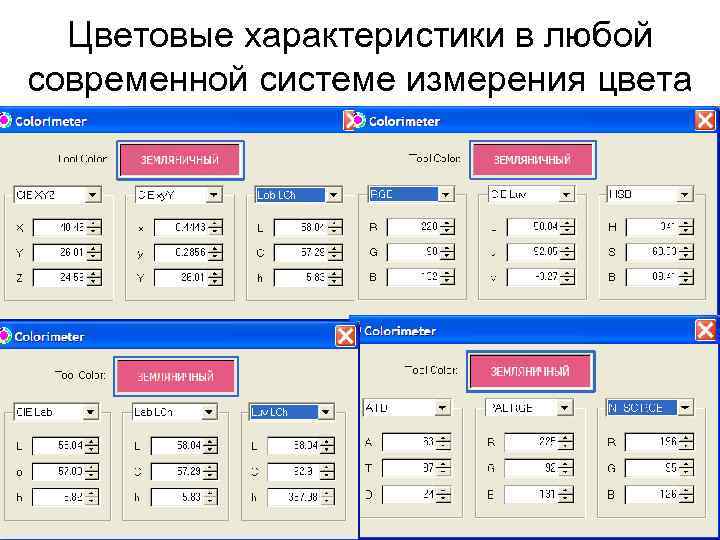

Цветовые характеристики в любой современной системе измерения цвета

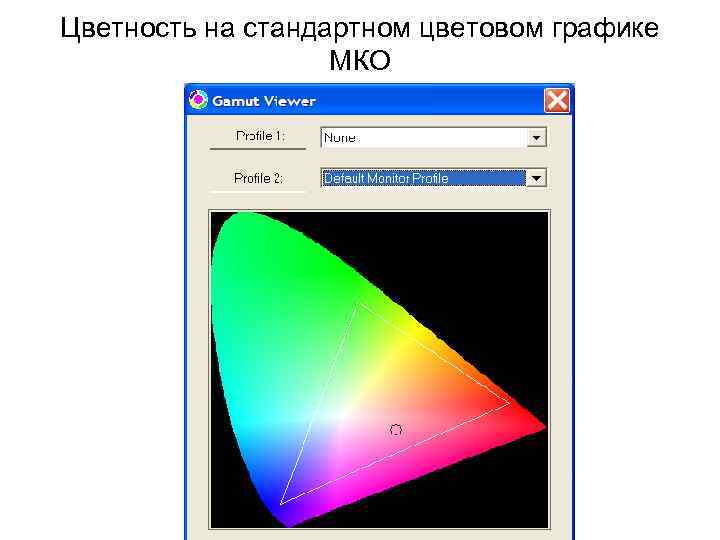

Цветность на стандартном цветовом графике МКО

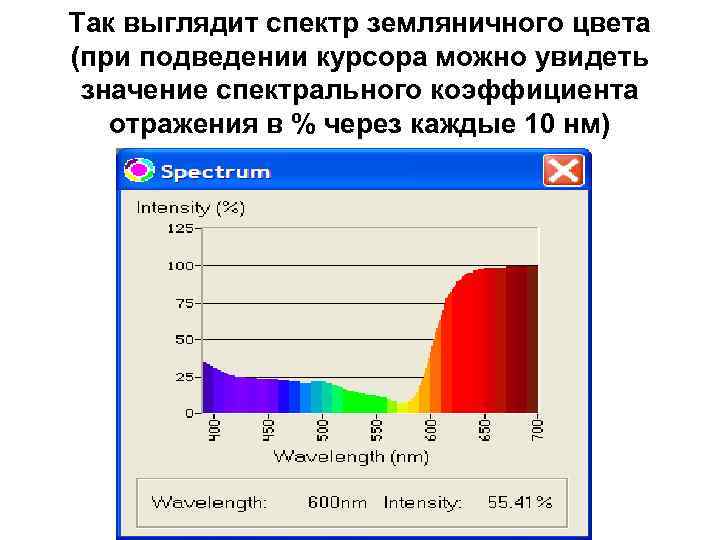

Так выглядит спектр земляничного цвета (при подведении курсора можно увидеть значение спектрального коэффициента отражения в % через каждые 10 нм)

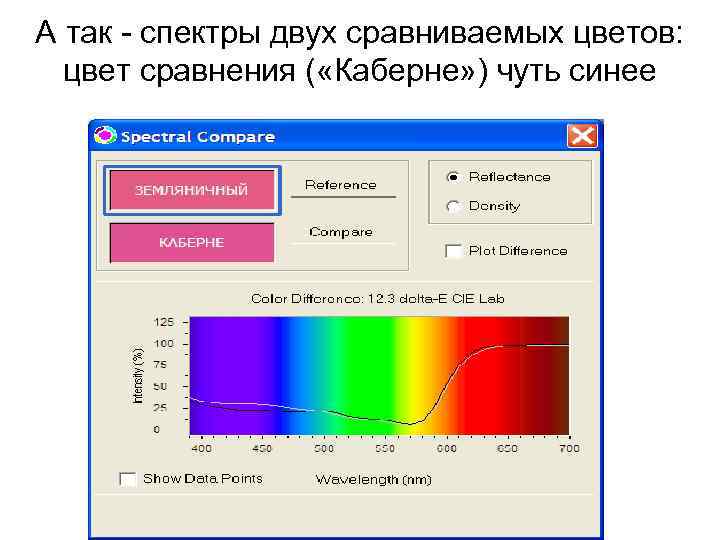

А так спектры двух сравниваемых цветов: цвет сравнения ( «Каберне» ) чуть синее

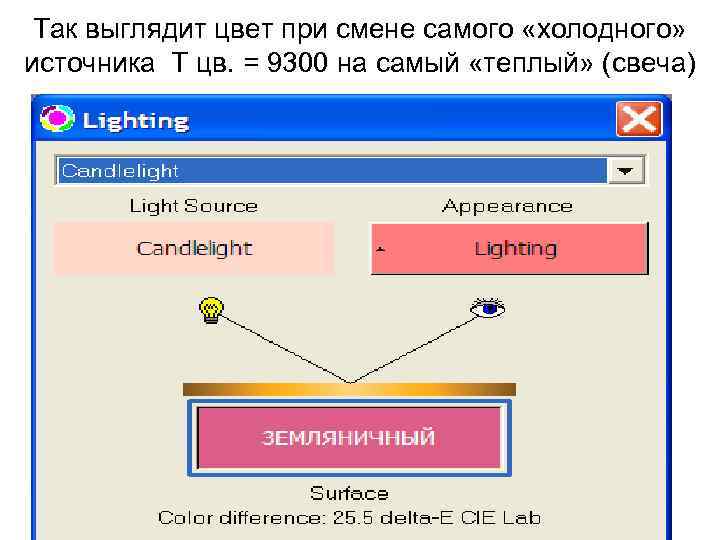

Так выглядит цвет при смене самого «холодного» источника Т цв. = 9300 на самый «теплый» (свеча)

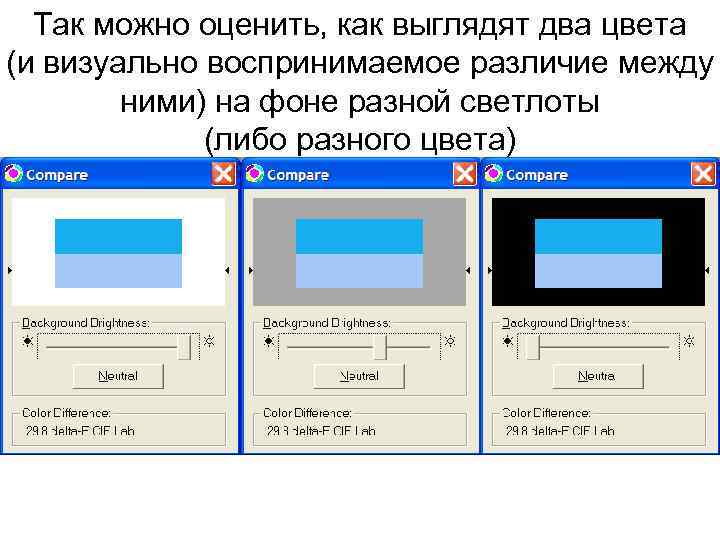

Так можно оценить, как выглядят два цвета (и визуально воспринимаемое различие между ними) на фоне разной светлоты (либо разного цвета)

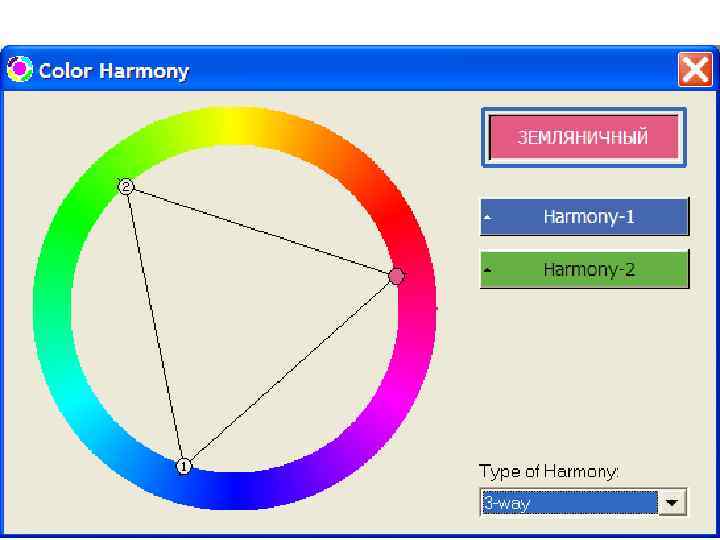

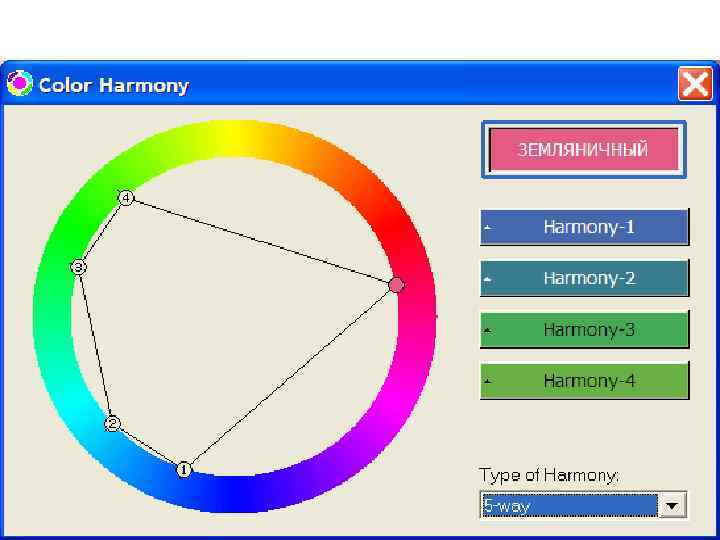

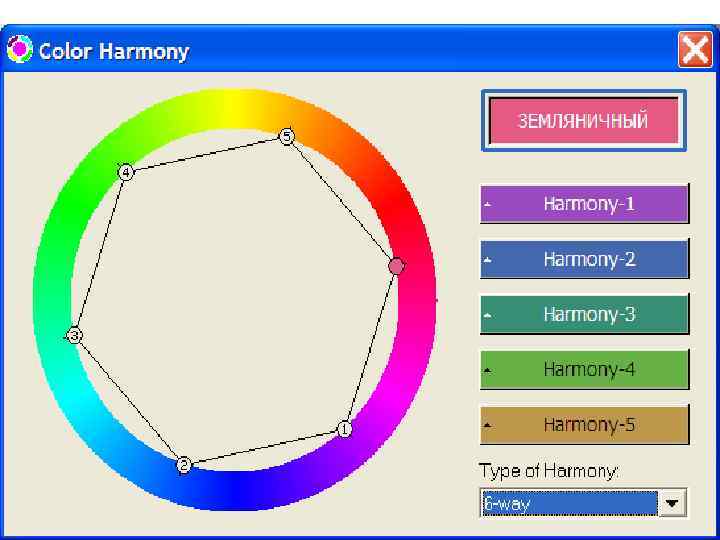

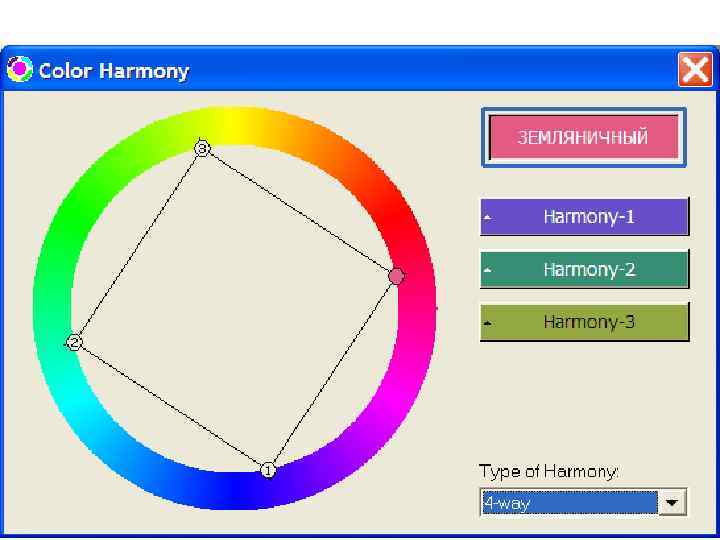

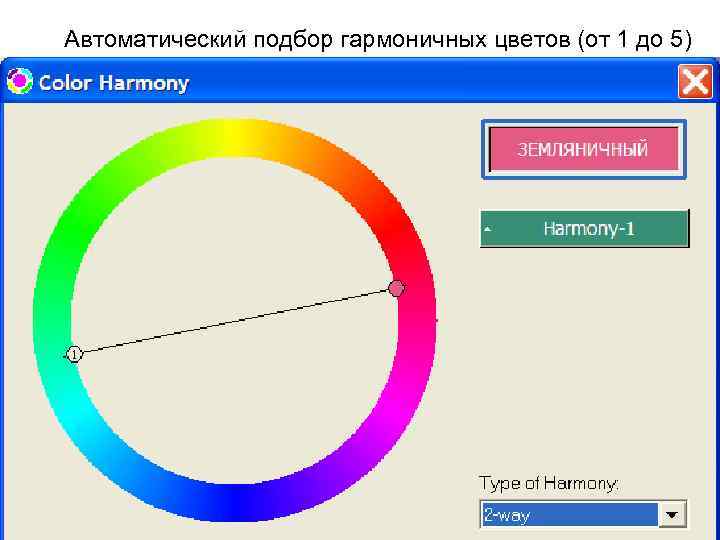

Автоматический подбор гармоничных цветов (от 1 до 5)

Все подобранные цвета можно сохранить в виде палитры

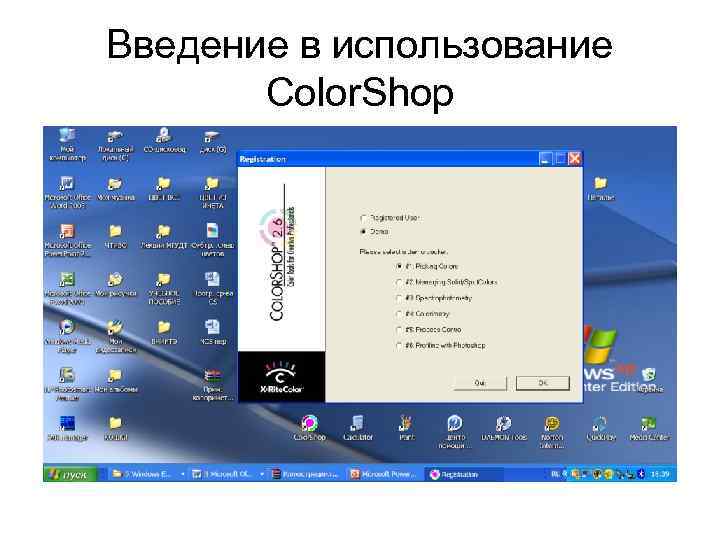

Введение в использование Color. Shop

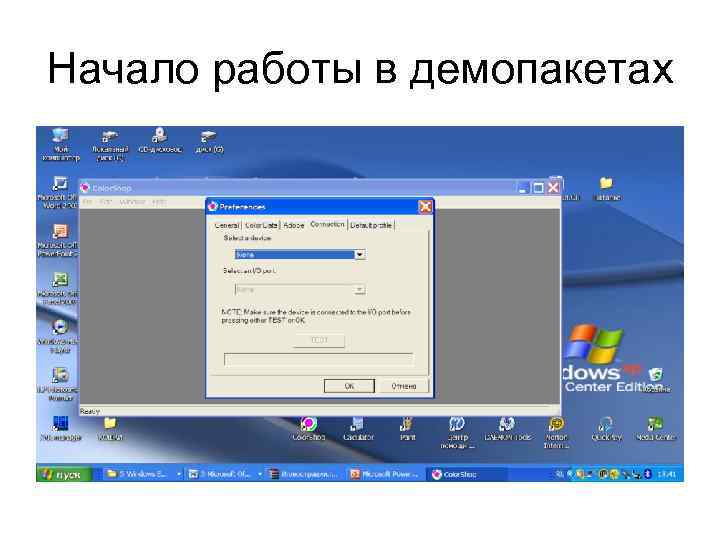

Начало работы в демопакетах

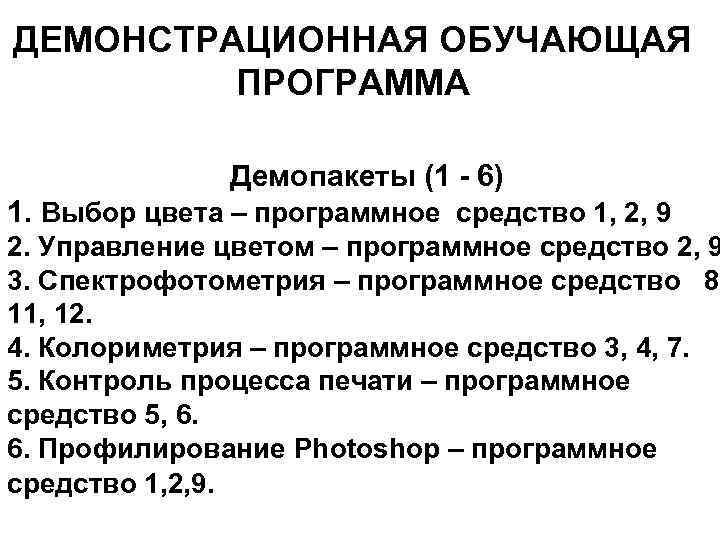

ДЕМОНСТРАЦИОННАЯ ОБУЧАЮЩАЯ ПРОГРАММА Демопакеты (1 - 6) 1. Выбор цвета – программное средство 1, 2, 9 2. Управление цветом – программное средство 2, 9 3. Спектрофотометрия – программное средство 8, 11, 12. 4. Колориметрия – программное средство 3, 4, 7. 5. Контроль процесса печати – программное средство 5, 6. 6. Профилирование Photoshop – программное средство 1, 2, 9.

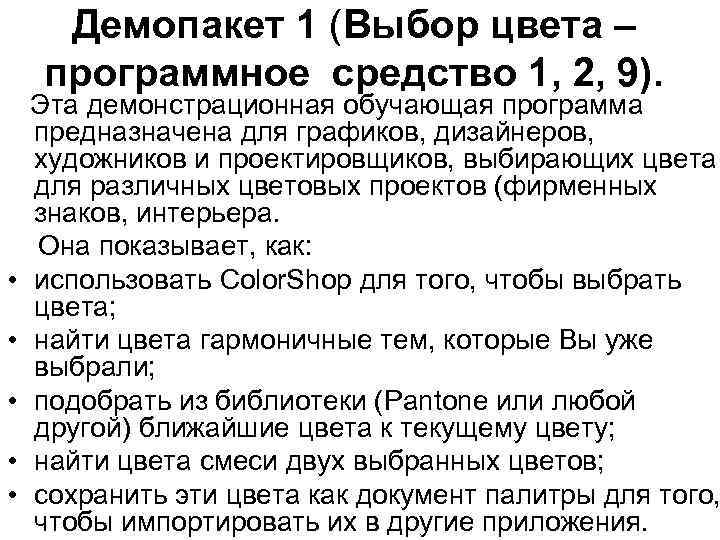

Демопакет 1 (Выбор цвета – программное средство 1, 2, 9). • • • Эта демонстрационная обучающая программа предназначена для графиков, дизайнеров, художников и проектировщиков, выбирающих цвета для различных цветовых проектов (фирменных знаков, интерьера. Она показывает, как: использовать Color. Shop для того, чтобы выбрать цвета; найти цвета гармоничные тем, которые Вы уже выбрали; подобрать из библиотеки (Pantone или любой другой) ближайшие цвета к текущему цвету; найти цвета смеси двух выбранных цветов; сохранить эти цвета как документ палитры для того, чтобы импортировать их в другие приложения.

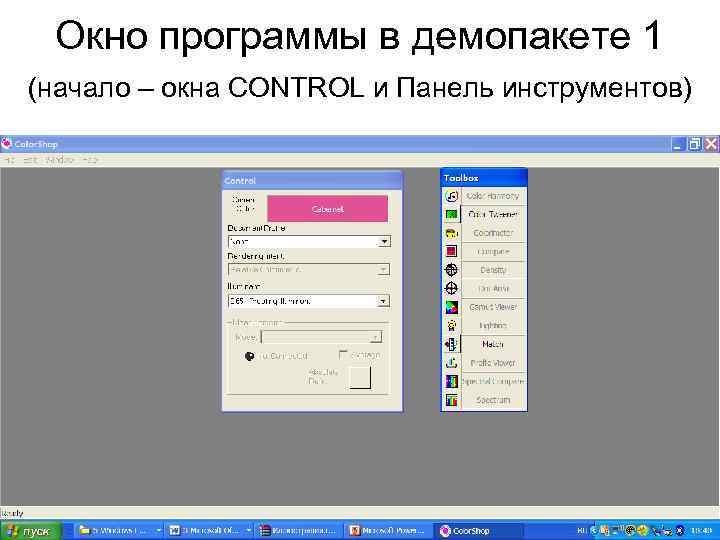

Окно программы в демопакете 1 (начало – окна CONTROL и Панель инструментов)

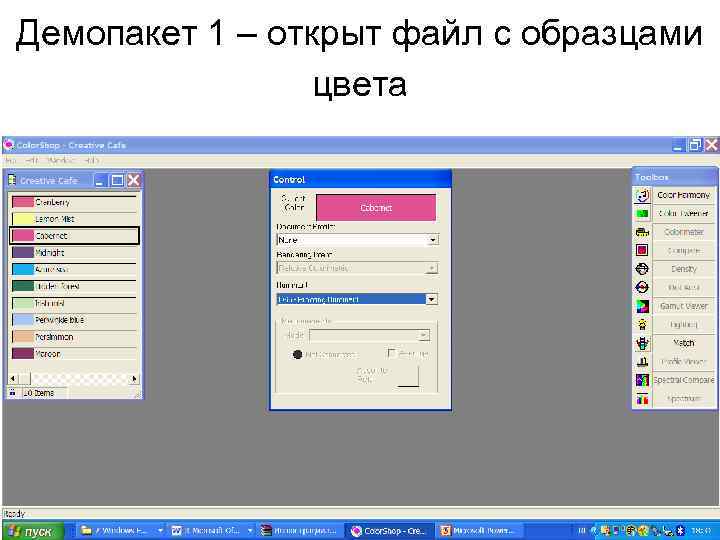

Демопакет 1 – открыт файл с образцами цвета

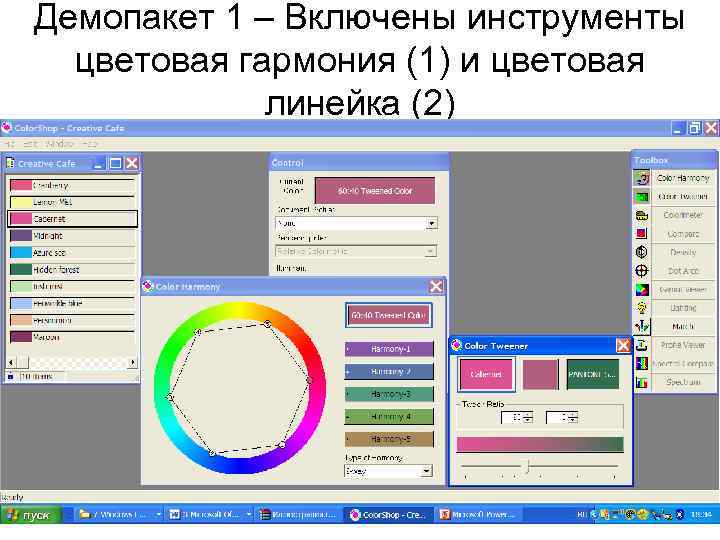

Демопакет 1 – Включены инструменты цветовая гармония (1) и цветовая линейка (2)

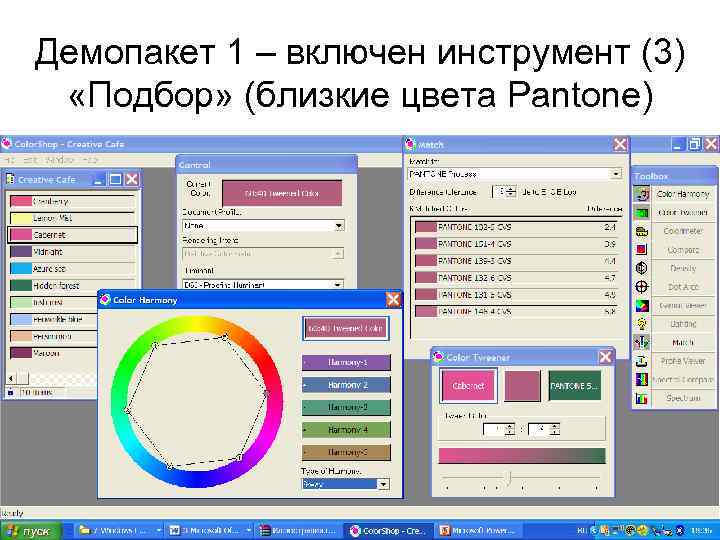

Демопакет 1 – включен инструмент (3) «Подбор» (близкие цвета Pantone)

Демопакет 3 – Спектрофотометрия. Включены инструменты «Спектр» , «Сравнение спектров» , «Освещение» .

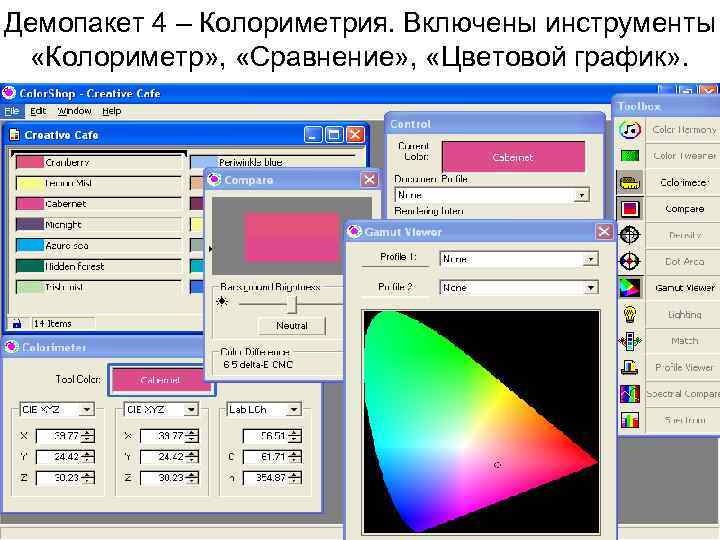

Демопакет 4 – Колориметрия. Включены инструменты «Колориметр» , «Сравнение» , «Цветовой график» .

Работа по сравнению цветов, подбору близких цветов, анализу их характеристик, спектров, цветовых различий, наименований и т. п.

Экранная форма программы COLOR SHOP (показ текущего файла с образцами цвета, измеряемого цвета, его характеристик, положение на стандартном цветовом графике)

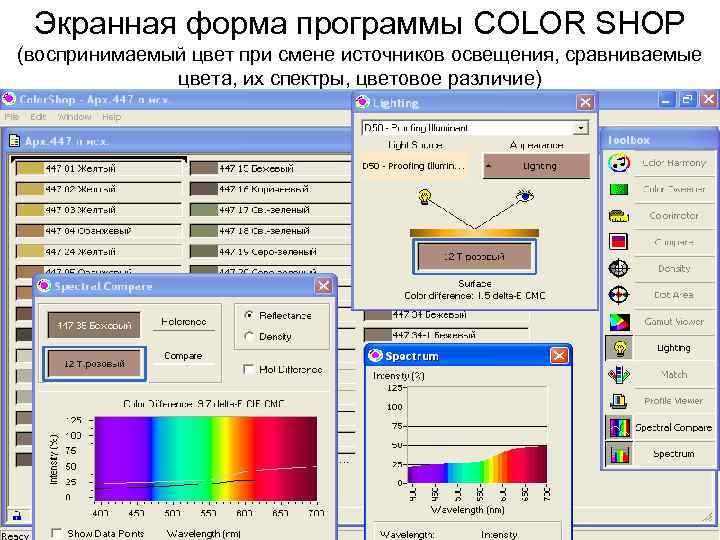

Экранная форма программы COLOR SHOP (воспринимаемый цвет при смене источников освещения, сравниваемые цвета, их спектры, цветовое различие)

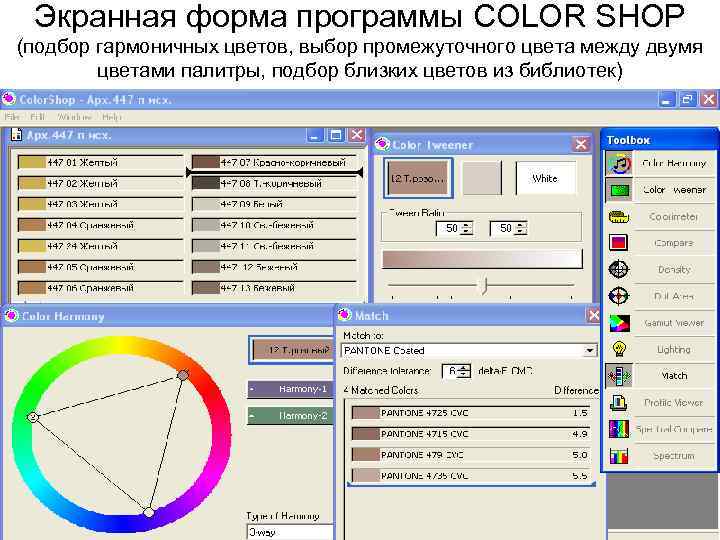

Экранная форма программы COLOR SHOP (подбор гармоничных цветов, выбор промежуточного цвета между двумя цветами палитры, подбор близких цветов из библиотек)

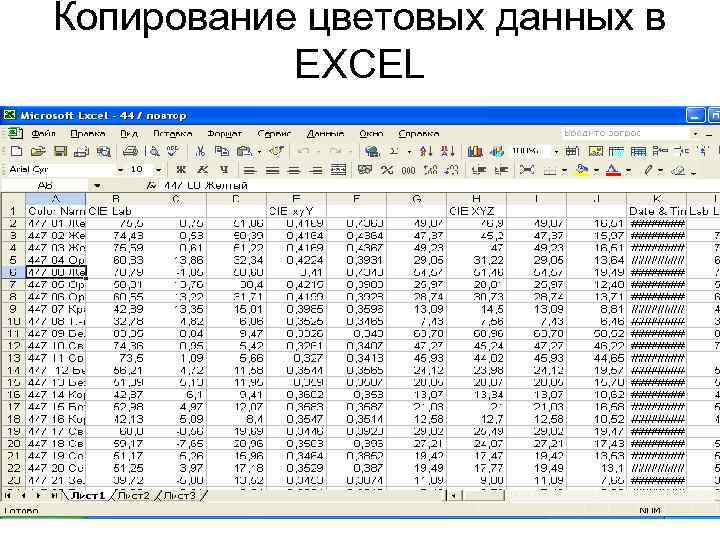

Копирование цветовых данных в EXCEL

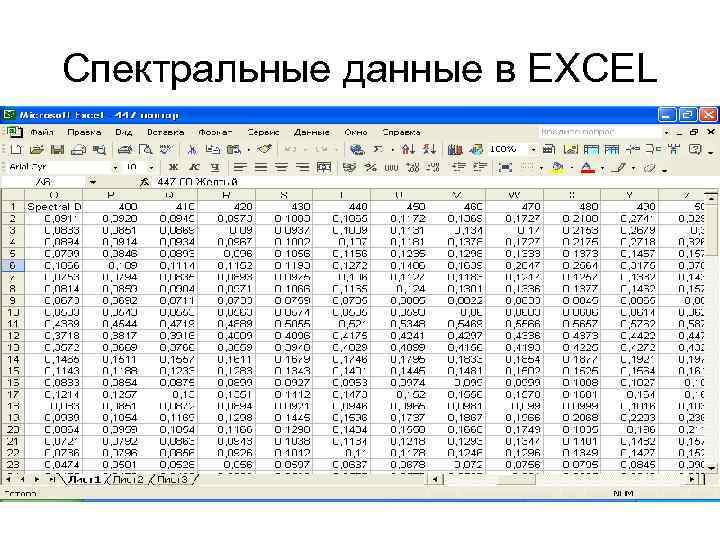

Спектральные данные в EXCEL

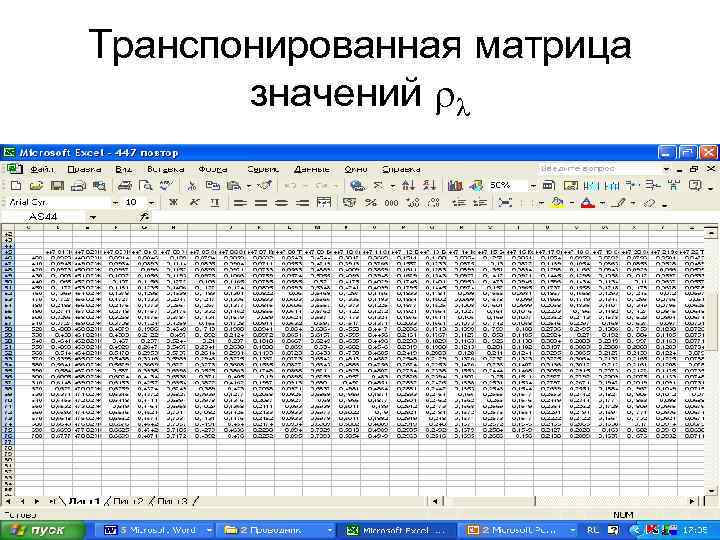

Транспонированная матрица значений

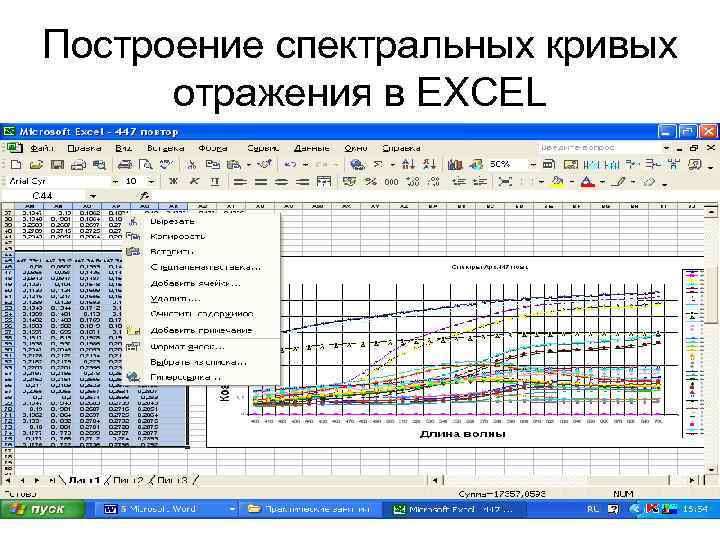

Построение спектральных кривых отражения в EXCEL

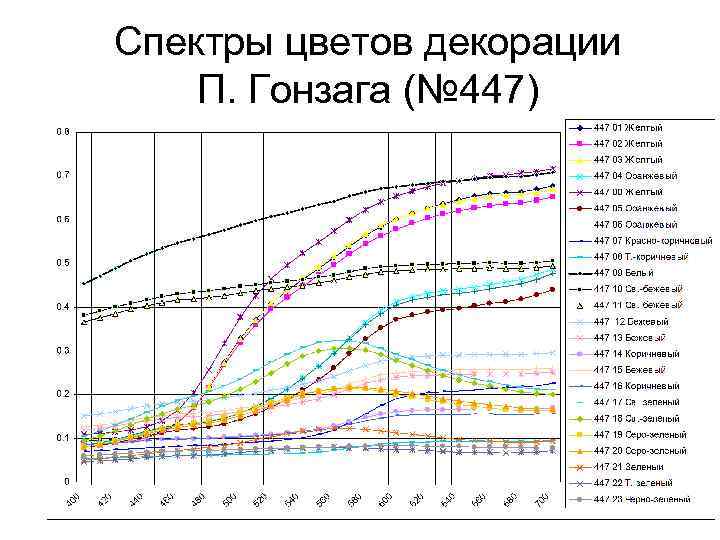

Спектры цветов декорации П. Гонзага (№ 447)

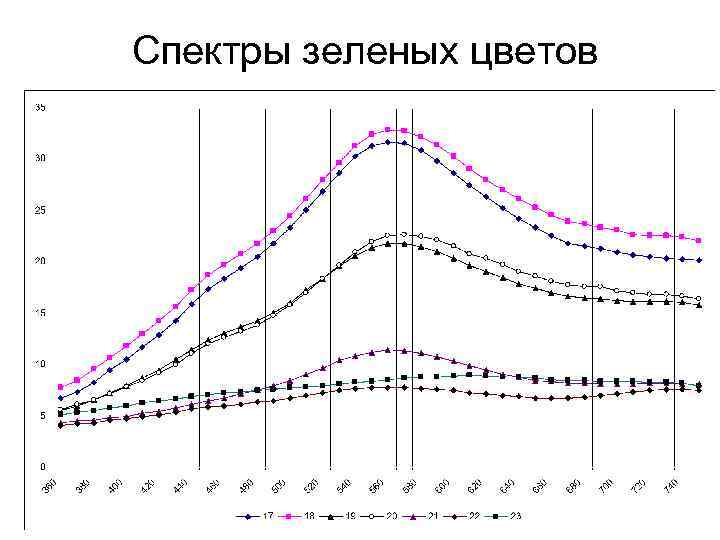

Спектры зеленых цветов

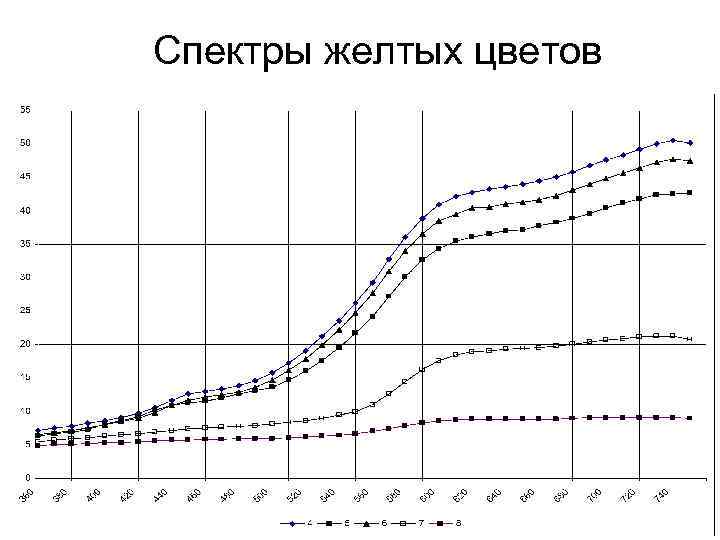

Спектры желтых цветов

Спектры бежевых и коричневых цветов
