МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Н. Э. Баумана ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ Военная кафедра № 3
ВОЕННО-ТЕХНИЧЕСКАЯ ПОДГОТОВКА ТЕМА № 2 ОСНОВЫ АВТОМАТИЗАЦИИ ПРОЦЕССА УПРАВЛЕНИЯ В СОЕДИНЕНИИ ПВО ВВС ЗАНЯТИЕ № 1 СТРУКТУРА СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОЦЕССА УПРАВЛЕНИЯ В СОЕДИНЕНИИ ПВО ВВС

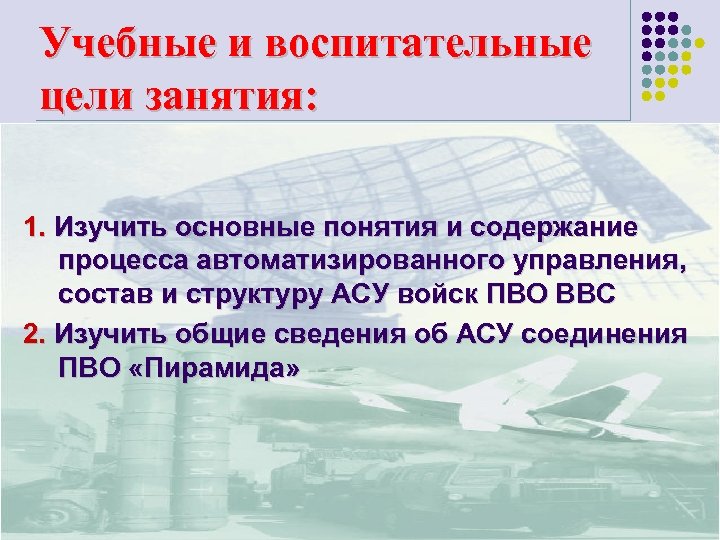

Учебные и воспитательные цели занятия: 1. Изучить основные понятия и содержание процесса автоматизированного управления, состав и структуру АСУ войск ПВО ВВС 2. Изучить общие сведения об АСУ соединения ПВО «Пирамида»

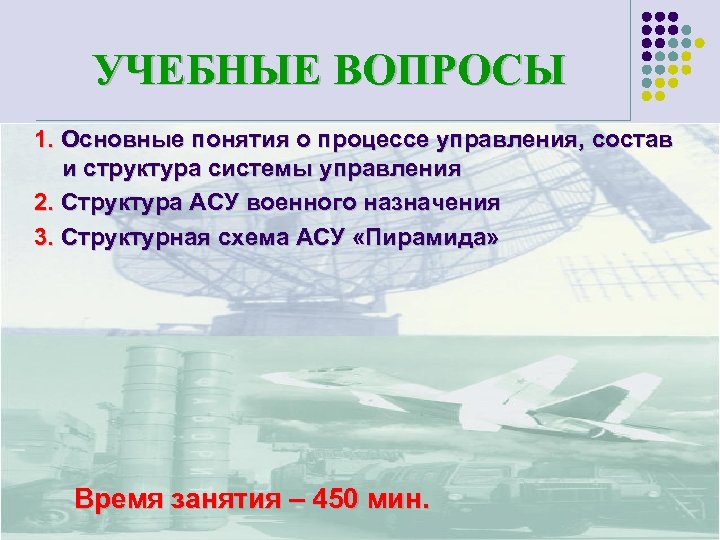

УЧЕБНЫЕ ВОПРОСЫ 1. Основные понятия о процессе управления, состав и структура системы управления 2. Структура АСУ военного назначения 3. Структурная схема АСУ «Пирамида» Время занятия – 450 мин.

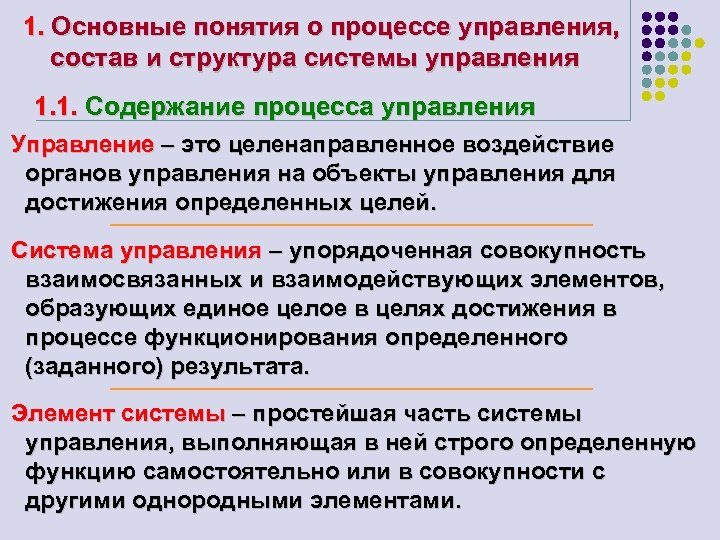

1. Основные понятия о процессе управления, состав и структура системы управления 1. 1. Содержание процесса управления Управление – это целенаправленное воздействие органов управления на объекты управления для достижения определенных целей. Система управления – упорядоченная совокупность взаимосвязанных и взаимодействующих элементов, образующих единое целое в целях достижения в процессе функционирования определенного (заданного) результата. Элемент системы – простейшая часть системы управления, выполняющая в ней строго определенную функцию самостоятельно или в совокупности с другими однородными элементами.
1. Основные понятия о процессе управления, состав и структура системы управления Подсистема – выделенная по определенным признакам (свойствам, качествам, функциям и т. д. ) часть системы управления и выполняющая одну или несколько функций, присущих данной системе управления. Органы управления (командование, штаб, отделы, службы и другие штатные или не штатные органы) – предназначены для выполнения функций по управлению войсками в различных звеньях управления. Объект управления – орган управления нижестоящих формирований.

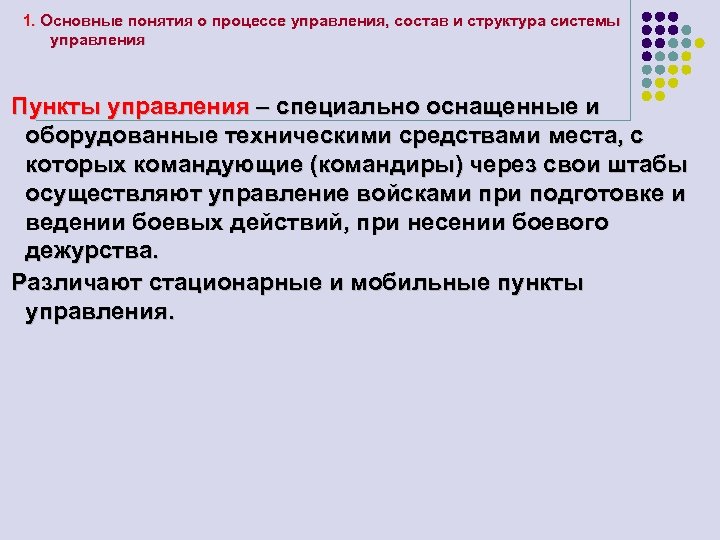

1. Основные понятия о процессе управления, состав и структура системы управления Пункты управления – специально оснащенные и оборудованные техническими средствами места, с которых командующие (командиры) через свои штабы осуществляют управление войсками при подготовке и ведении боевых действий, при несении боевого дежурства. Различают стационарные и мобильные пункты управления.

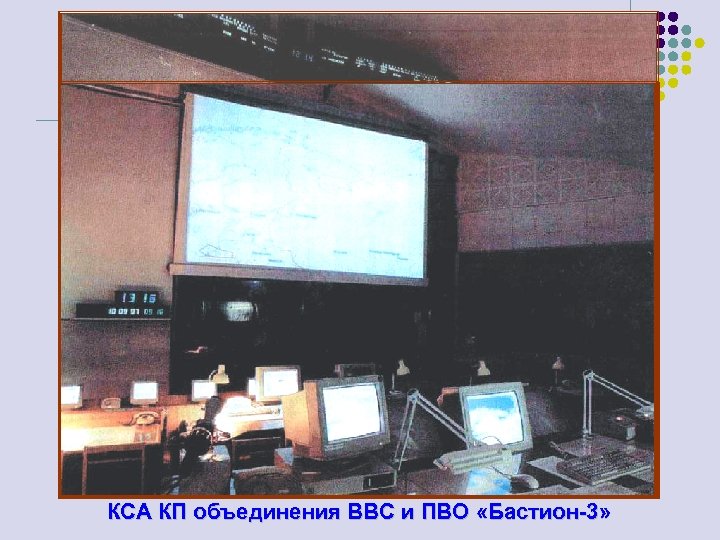

КСА КП объединения ВВС и ПВО «Бастион-3»

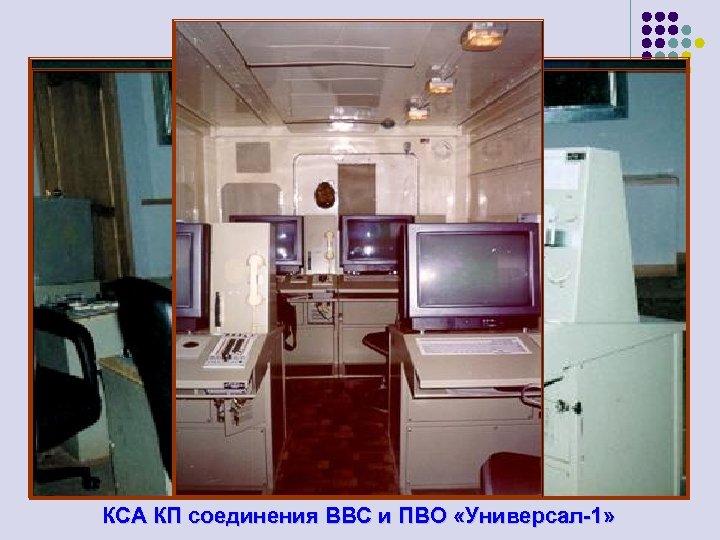

КСА КП соединения ВВС и ПВО «Универсал-1»
КБУ 49 Л 6 мобильной АСУ зрп «Байкал-1»

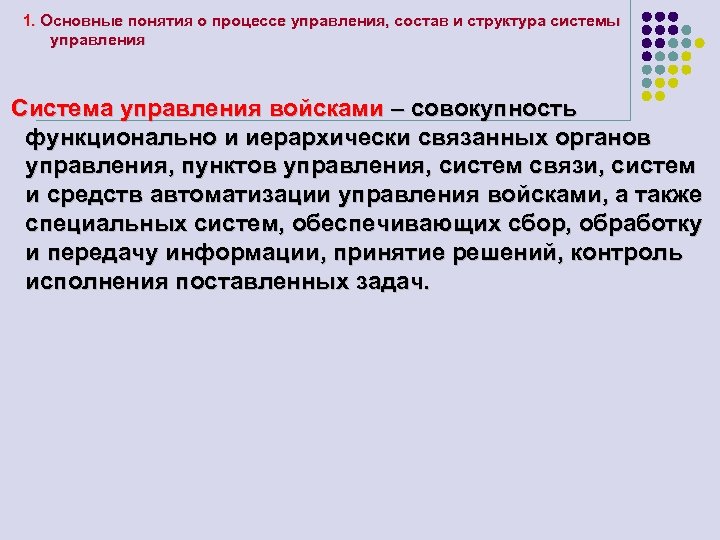

1. Основные понятия о процессе управления, состав и структура системы управления Система управления войсками – совокупность функционально и иерархически связанных органов управления, пунктов управления, систем связи, систем и средств автоматизации управления войсками, а также специальных систем, обеспечивающих сбор, обработку и передачу информации, принятие решений, контроль исполнения поставленных задач.
1. Основные понятия о процессе управления, состав и структура системы управления Признаки системы управления: l организационная система (наличие определенной структуры); l наличие в системе различных связей, обеспечивающих взаимодействие подсистем, которые различают: по уровню, масштабам и назначению; l целевое назначение системы (комплекс решаемых задач); l наличие процесса управления с соответствующей ему информацией; l сложность системы, определяемая числом элементов и связей подсистем; l наличие усилительных свойств системы, т. е. достижение определенной эффективности по конечному результату; l динамичность протекающих в системе процессов.
1. Основные понятия о процессе управления, состав и структура системы управления Система связи – организационно-техническое объединение сил и средств связи, развернутых в соответствии с задачами решаемыми войсками, и созданной системой управления. Обеспечивает обмен информацией между всеми элементами системы управления. Структура системы управления – это порядок расположения элементов (подсистем) относительно друга, совокупность устойчивых связей между всеми элементами системы, обеспечивающих ее целостность при изменении внутренних и внешних факторов.

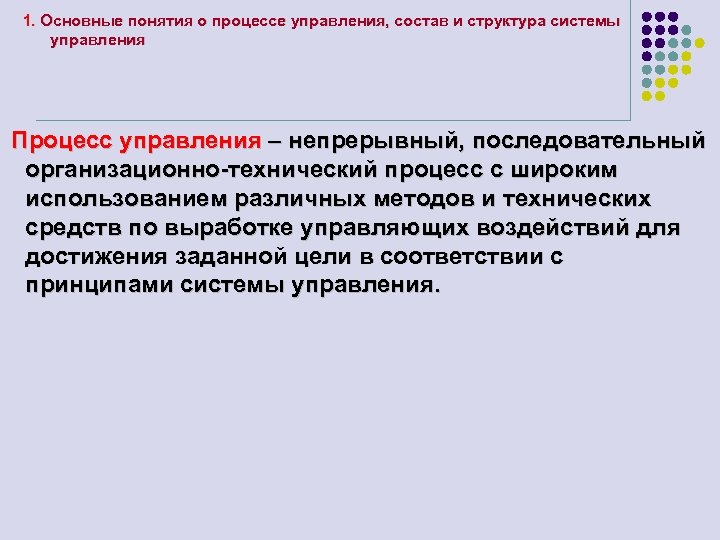

1. Основные понятия о процессе управления, состав и структура системы управления Процесс управления – непрерывный, последовательный организационно-технический процесс с широким использованием различных методов и технических средств по выработке управляющих воздействий для достижения заданной цели в соответствии с принципами системы управления.

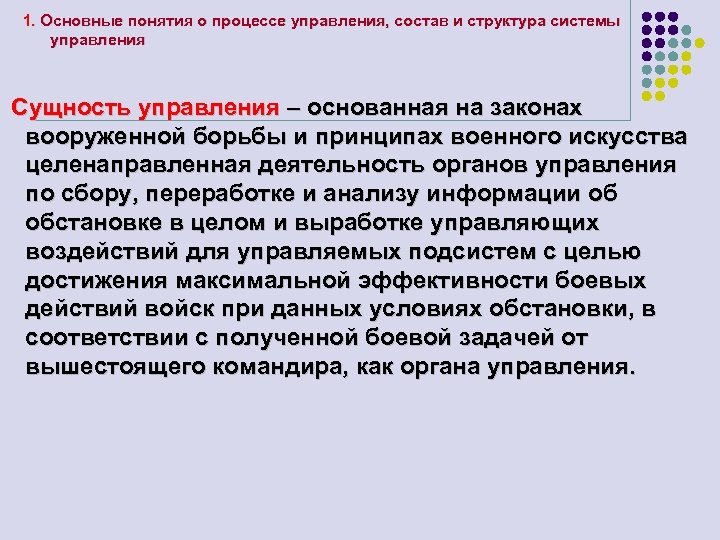

1. Основные понятия о процессе управления, состав и структура системы управления Сущность управления – основанная на законах вооруженной борьбы и принципах военного искусства целенаправленная деятельность органов управления по сбору, переработке и анализу информации об обстановке в целом и выработке управляющих воздействий для управляемых подсистем с целью достижения максимальной эффективности боевых действий войск при данных условиях обстановки, в соответствии с полученной боевой задачей от вышестоящего командира, как органа управления.
1. Основные понятия о процессе управления, состав и структура системы управления Содержание процесса управления – выполнение органом управления определенной функции во временной и логической последовательности. Функция управления – совокупность взаимосвязанных актов деятельности, приводящих к разрешению определенной задачи. Задача управления – конечная цель управления, которую необходимо достичь на любом из уровней управления.
1. Основные понятия о процессе управления, состав и структура системы управления Цикл управления – промежуток времени, в течение которого осуществляется последовательное решение задач управления до полного их выполнения в масштабе данной системы управления войсками. Информация – совокупность определенных сведений, необходимых для выполнения присущих данной системе функций в соответствии с целью и программой этой системы управления.
1. Основные понятия о процессе управления, состав и структура системы управления Требования, предъявляемые к информации, используемой в системах управления: l достоверность; l своевременность и непрерывность; l необходимые точность и дискретность, достаточные для решения задач на заданном уровне управления; l простота системы кодирования; l достаточная степень укрупнения информации.
1. Основные понятия о процессе управления, состав и структура системы управления 1. 2. Назначение, структура и классификация автоматизированных систем управления Автоматизированная система управления (АСУ) предназначена для повышения оперативности и качества управления войсками или боевыми средствами в целях более полного использования их боевых возможностей. Под АСУ понимают систему «человек-машина» , обеспечивающую эффективное функционирование объекта, в которой сбор и переработка информации, необходимой для реализации функций управления, осуществляются с применением средств автоматизации и вычислительной техники.

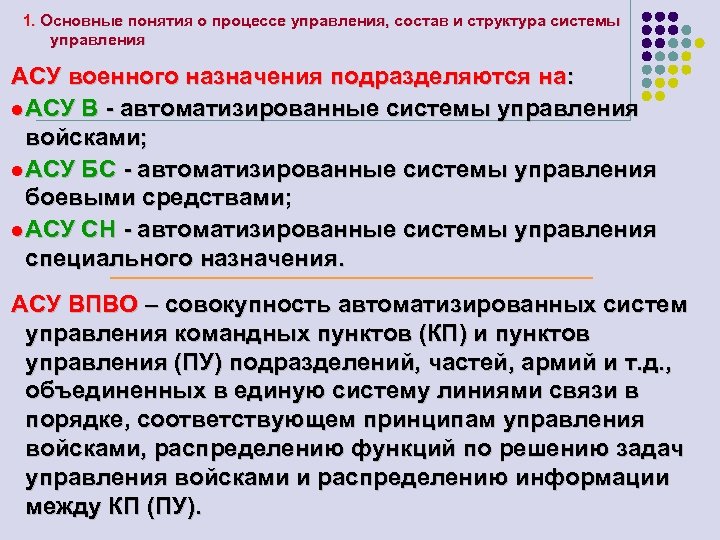

1. Основные понятия о процессе управления, состав и структура системы управления АСУ военного назначения подразделяются на: l АСУ В - автоматизированные системы управления войсками; l АСУ БС - автоматизированные системы управления боевыми средствами; l АСУ СН - автоматизированные системы управления специального назначения. АСУ ВПВО – совокупность автоматизированных систем управления командных пунктов (КП) и пунктов управления (ПУ) подразделений, частей, армий и т. д. , объединенных в единую систему линиями связи в порядке, соответствующем принципам управления войсками, распределению функций по решению задач управления войсками и распределению информации между КП (ПУ).

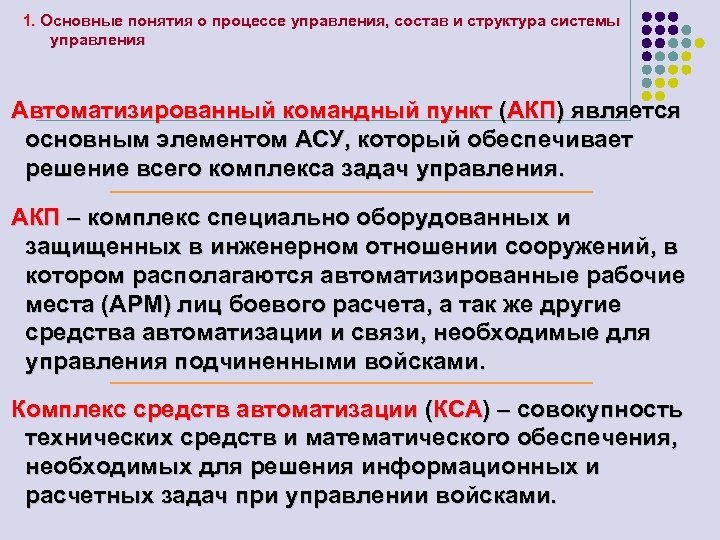

1. Основные понятия о процессе управления, состав и структура системы управления Автоматизированный командный пункт (АКП) является основным элементом АСУ, который обеспечивает решение всего комплекса задач управления. АКП – комплекс специально оборудованных и защищенных в инженерном отношении сооружений, в котором располагаются автоматизированные рабочие места (АРМ) лиц боевого расчета, а так же другие средства автоматизации и связи, необходимые для управления подчиненными войсками. Комплекс средств автоматизации (КСА) – совокупность технических средств и математического обеспечения, необходимых для решения информационных и расчетных задач при управлении войсками.
Классификация АСУ По времени реакции на поступившую информацию и времени доведения ее до исполнителя (реактивность системы) АСУ жестко регламентированного режима реального времени (время реакции единицы секунд) По мобильности стационарные перебазируемые комбинированные По иерархии (по числу уровней управления) одноуровневые многоуровневые подвижные АСУ не жестко регламентированного режима реального времени (время реакции десятки секунд) автоматические АСУ нереального времени (время реакции минуты и более) автоматизированные По степени автоматизации

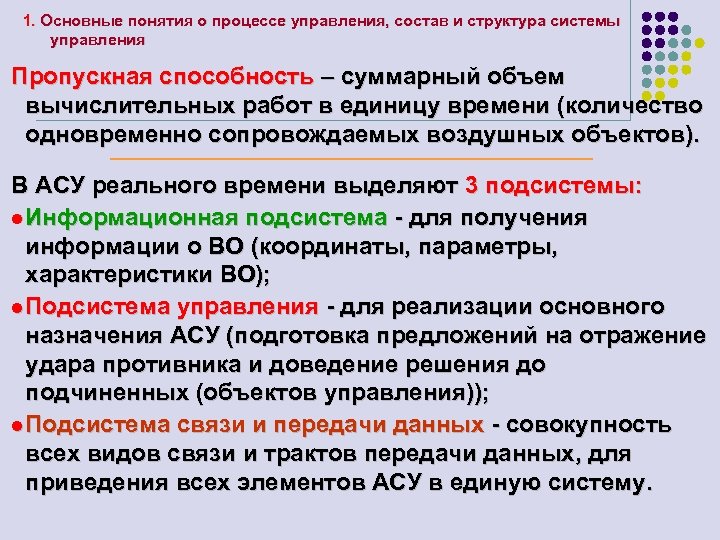

1. Основные понятия о процессе управления, состав и структура системы управления Пропускная способность – суммарный объем вычислительных работ в единицу времени (количество одновременно сопровождаемых воздушных объектов). В АСУ реального времени выделяют 3 подсистемы: l Информационная подсистема - для получения информации о ВО (координаты, параметры, характеристики ВО); l Подсистема управления - для реализации основного назначения АСУ (подготовка предложений на отражение удара противника и доведение решения до подчиненных (объектов управления)); l Подсистема связи и передачи данных - совокупность всех видов связи и трактов передачи данных, для приведения всех элементов АСУ в единую систему.

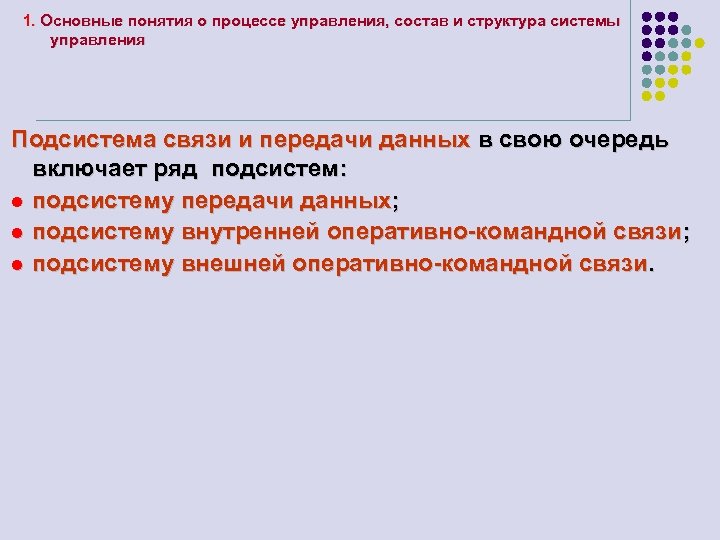

1. Основные понятия о процессе управления, состав и структура системы управления Подсистема связи и передачи данных в свою очередь включает ряд подсистем: l подсистему передачи данных; l подсистему внутренней оперативно-командной связи ; l подсистему внешней оперативно-командной связи.
2. Структура АСУ военного назначения 2. 1. Структурная схема и характеристика элементов АСУ военного назначения Типовая структурная схема АСУ военного назначения

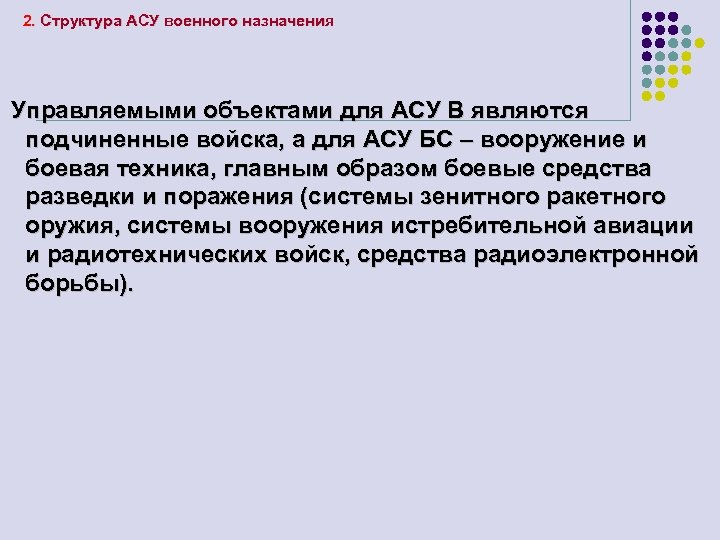

2. Структура АСУ военного назначения Управляемыми объектами для АСУ В являются подчиненные войска, а для АСУ БС – вооружение и боевая техника, главным образом боевые средства разведки и поражения (системы зенитного ракетного оружия, системы вооружения истребительной авиации и радиотехнических войск, средства радиоэлектронной борьбы).
2. Структура АСУ военного назначения В составе любой АСУ можно выделить:
2. Структура АСУ военного назначения Личный состав Методы управления – это приемы и способы работы управленческого персонала, используемые в его Управленченский Обслуживающий деятельности по реализации функций управления. персонал Комплекс средств автоматизации – представляет собой совокупность взаимосогласованных компонентов и комплексов программного, технического и информационного обеспечения, разрабатываемая, изготовляемая и поставляемая как продукция производственно-технического назначения (совокупность всех компонентов АСУ за исключением личного состава).
2. Структура АСУ военного назначения В АСУ силами и средствами ПВО ВВС КСА предназначен для: Ш автоматизации процессов сбора данных об обстановке, Ш обработки и отображения этих данных в целях выдачи рекомендаций должностным лицам органов управления при выработке ими решений по управлению войсками (боевыми средствами) и Ш доведения в соответствии с принятыми решениями задач и управляющих воздействий до управляемых объектов.
2. Структура АСУ военного назначения В КСА выделяют 3 функциональные системы, являющиеся подсистемами единой АСУ: l командно-сигнальную; l командно-информационную; l информационно-расчетную. Командно-сигнальная система (КСС) – совокупность средств автоматизации, предназначенных для доведения команд и сигналов, а также для получения подтверждений и донесений об их выполнении. В состав средств автоматизации КСС входят: ь средства ввода команд и сигналов, ь круглосуточно функционирующая сеть связи и ь средства вывода команд и сигналов на устройства визуального отображения, звуковой сигнализации и на другие исполнительные устройства.
2. Структура АСУ военного назначения Командно-информационная система (КИС) – совокупность средств автоматизации, предназначенных для сбора, систематизации и отображения данных о текущей обстановке и доведения задач до подчиненных (исполнителей). Для КИС характерны: ь развитая система устройств отображения данных о текущей обстановке индивидуального и коллективного пользования и ь жесткий временной цикл функционирования, обусловленный необходимостью обработки и отображения данных об обстановке в реальном масштабе времени.

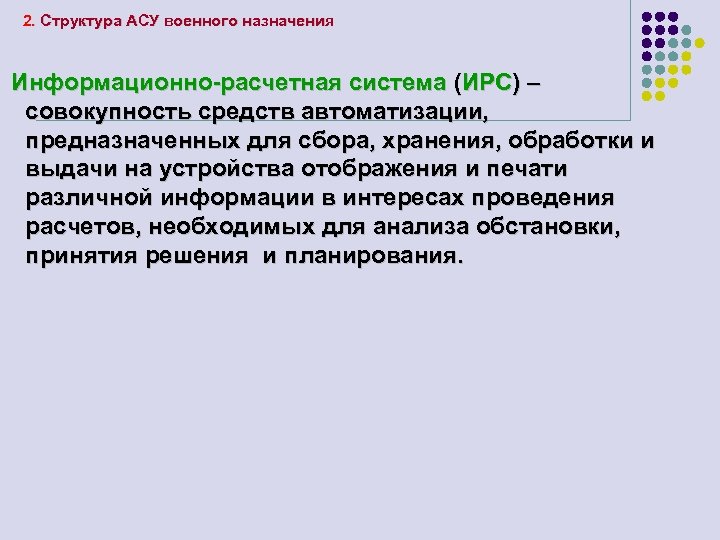

2. Структура АСУ военного назначения Информационно-расчетная система (ИРС) – совокупность средств автоматизации, предназначенных для сбора, хранения, обработки и выдачи на устройства отображения и печати различной информации в интересах проведения расчетов, необходимых для анализа обстановки, принятия решения и планирования.
2. Структура АСУ военного назначения 2. 2. Принципы построения и функционирования АСУ Оперативно-тактические принципы построения АСУ 1. Соответствие цели создания, боевых и технических возможностей АСУ задачам, составу и организационноштатной структуре управляемых войск (сил) и средств, их системе управления, уровню развития средств воздушного нападения и управляемых объектов, способам подготовки и ведения операций (боевых действий) 2. Организационное, программно-техническое и информационное единство построения АСУ и ее подсистем, обеспечивающее управление разновидовыми силами и средствами ПВО, а также возможность взаимодействия автоматизированных органов управления, как по вертикали, так и по горизонтали

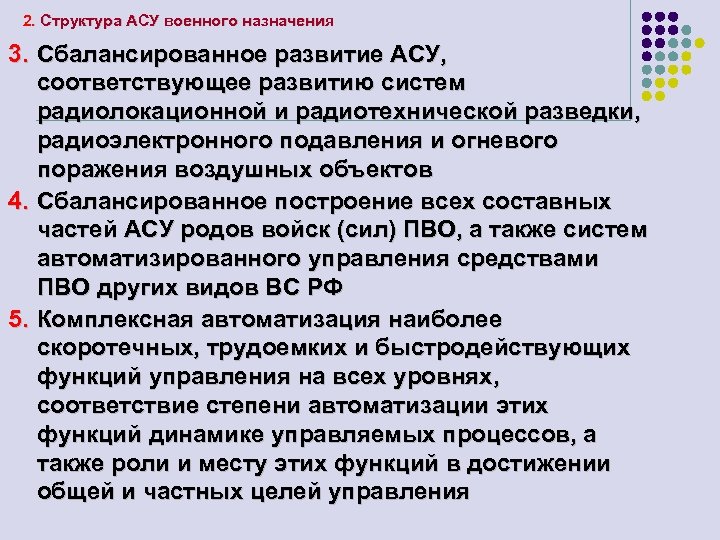

2. Структура АСУ военного назначения 3. Сбалансированное развитие АСУ, соответствующее развитию систем радиолокационной и радиотехнической разведки, радиоэлектронного подавления и огневого поражения воздушных объектов 4. Сбалансированное построение всех составных частей АСУ родов войск (сил) ПВО, а также систем автоматизированного управления средствами ПВО других видов ВС РФ 5. Комплексная автоматизация наиболее скоротечных, трудоемких и быстродействующих функций управления на всех уровнях, соответствие степени автоматизации этих функций динамике управляемых процессов, а также роли и месту этих функций в достижении общей и частных целей управления
2. Структура АСУ военного назначения 6. Обеспечение живучести, адаптации и самоорганизации АСУ в соответствии с изменениями внутренних и внешних факторов ее функционирования при различных условиях обстановки, составе и параметрах решаемых задач 7. Рациональное сочетание централизованного и децентрализованного управления войсками (силами) и оружием, возможность перехода от централизованного управления к децентрализованному и обратно без потери управления 8. Обеспечение возможности управления в иерархической системе через инстанцию (а в некоторых случаях и через несколько инстанций)
2. Структура АСУ военного назначения 9. Инвариантность управления, заключающаяся в возможности обеспечения как автоматизированного, так и неавтоматизированного режима управления с переходом из одного режима в другой без потери управления 10. Комплексное и согласованное применение основной, дублирующей и резервных систем автоматизированного управления войсками, силами и средствами

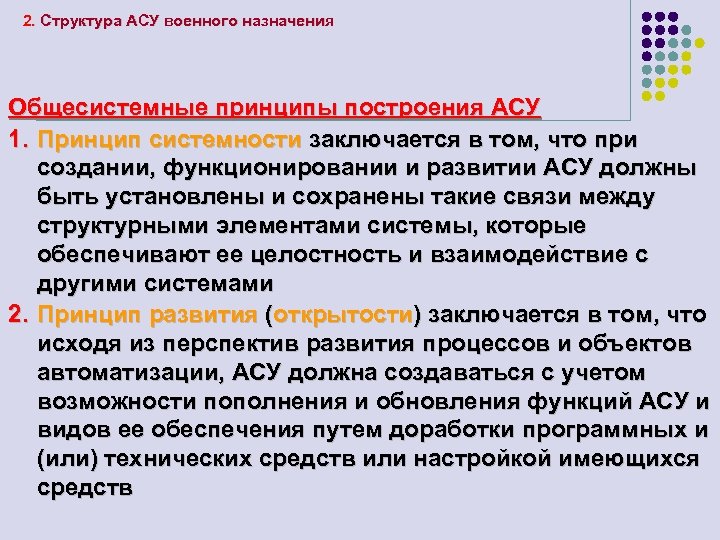

2. Структура АСУ военного назначения Общесистемные принципы построения АСУ 1. Принцип системности заключается в том, что при создании, функционировании и развитии АСУ должны быть установлены и сохранены такие связи между структурными элементами системы, которые обеспечивают ее целостность и взаимодействие с другими системами 2. Принцип развития (открытости) заключается в том, что исходя из перспектив развития процессов и объектов автоматизации, АСУ должна создаваться с учетом возможности пополнения и обновления функций АСУ и видов ее обеспечения путем доработки программных и (или) технических средств или настройкой имеющихся средств
2. Структура АСУ военного назначения 3. Принцип совместимости заключается в том, что при создании АСУ должны быть реализованы информационные интерфейсы, благодаря которым она может взаимодействовать с другими системами в соответствии с установленными правилами 4. Принцип стандартизации (унификации) заключается в том, что при создании АСУ должны быть рационально применены типовые, унифицированные и стандартизированные элементы, проектные решения, пакеты прикладных программ, комплексы, компоненты

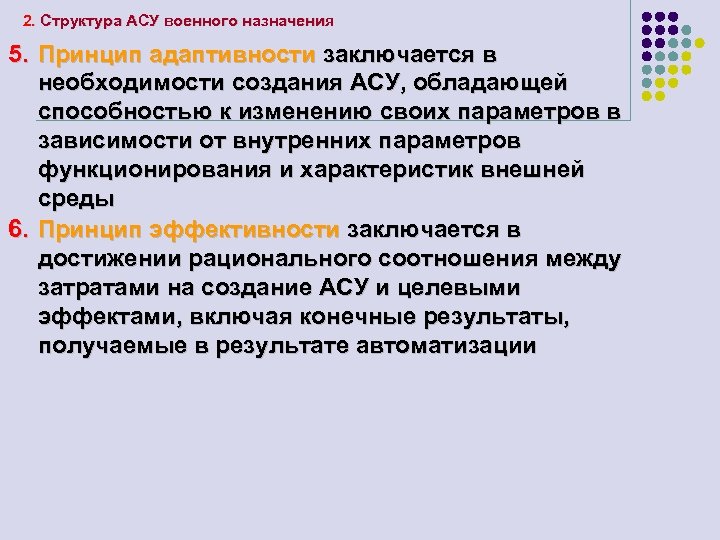

2. Структура АСУ военного назначения 5. Принцип адаптивности заключается в необходимости создания АСУ, обладающей способностью к изменению своих параметров в зависимости от внутренних параметров функционирования и характеристик внешней среды 6. Принцип эффективности заключается в достижении рационального соотношения между затратами на создание АСУ и целевыми эффектами, включая конечные результаты, получаемые в результате автоматизации

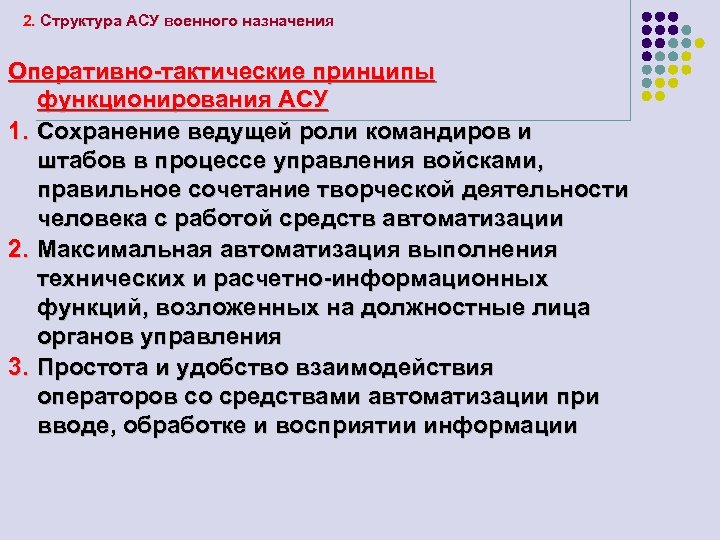

2. Структура АСУ военного назначения Оперативно-тактические принципы функционирования АСУ 1. Сохранение ведущей роли командиров и штабов в процессе управления войсками, правильное сочетание творческой деятельности человека с работой средств автоматизации 2. Максимальная автоматизация выполнения технических и расчетно-информационных функций, возложенных на должностные лица органов управления 3. Простота и удобство взаимодействия операторов со средствами автоматизации при вводе, обработке и восприятии информации
2. Структура АСУ военного назначения 4. Обеспечение разграничения доступа к информации, предотвращение несанкционированных действий и несанкционированного применения средств автоматизации 5. Организация функционирования и обслуживания АСУ незначительным числом квалифицированных специалистов 6. Осуществление автоматизированного обмена информацией с вышестоящими, подчиненными и взаимодействующими инстанциями в различных формах (речь, данные, видеоизображения)

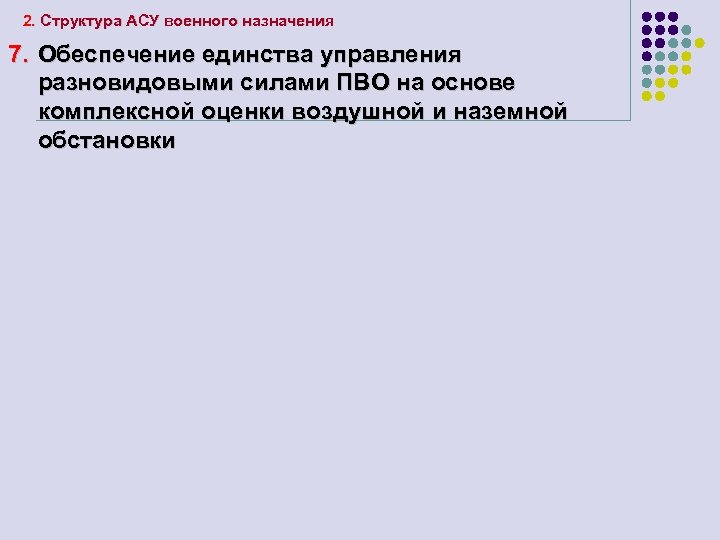

2. Структура АСУ военного назначения 7. Обеспечение единства управления разновидовыми силами ПВО на основе комплексной оценки воздушной и наземной обстановки

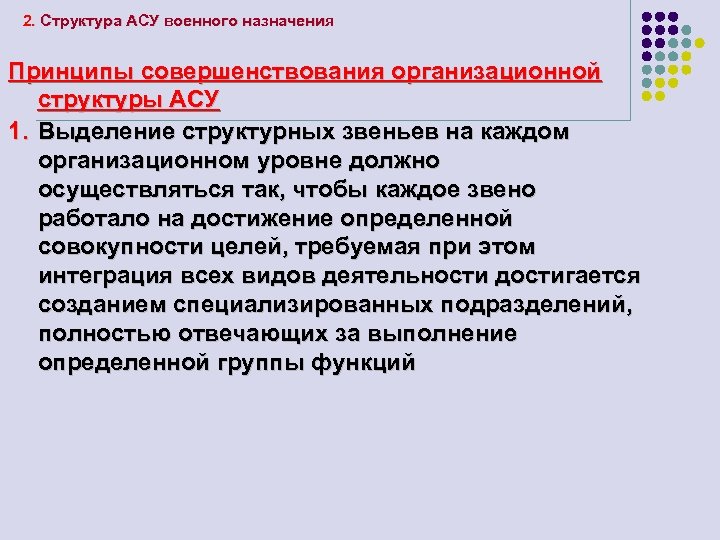

2. Структура АСУ военного назначения Принципы совершенствования организационной структуры АСУ 1. Выделение структурных звеньев на каждом организационном уровне должно осуществляться так, чтобы каждое звено работало на достижение определенной совокупности целей, требуемая при этом интеграция всех видов деятельности достигается созданием специализированных подразделений, полностью отвечающих за выполнение определенной группы функций

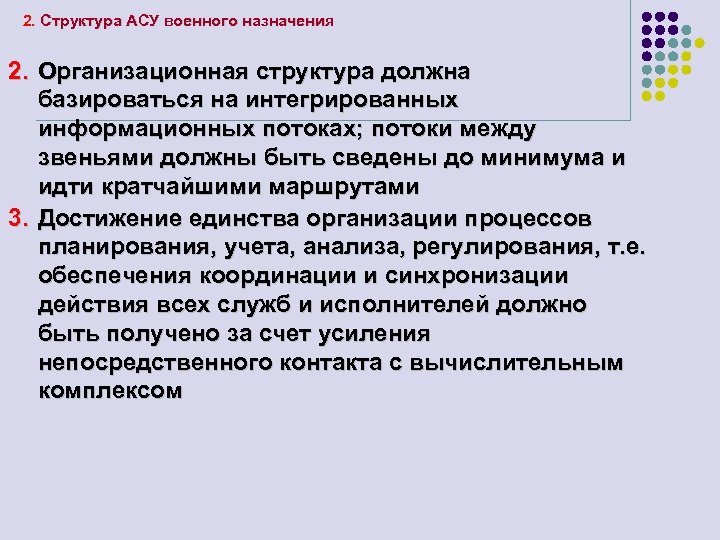

2. Структура АСУ военного назначения 2. Организационная структура должна базироваться на интегрированных информационных потоках; потоки между звеньями должны быть сведены до минимума и идти кратчайшими маршрутами 3. Достижение единства организации процессов планирования, учета, анализа, регулирования, т. е. обеспечения координации и синхронизации действия всех служб и исполнителей должно быть получено за счет усиления непосредственного контакта с вычислительным комплексом

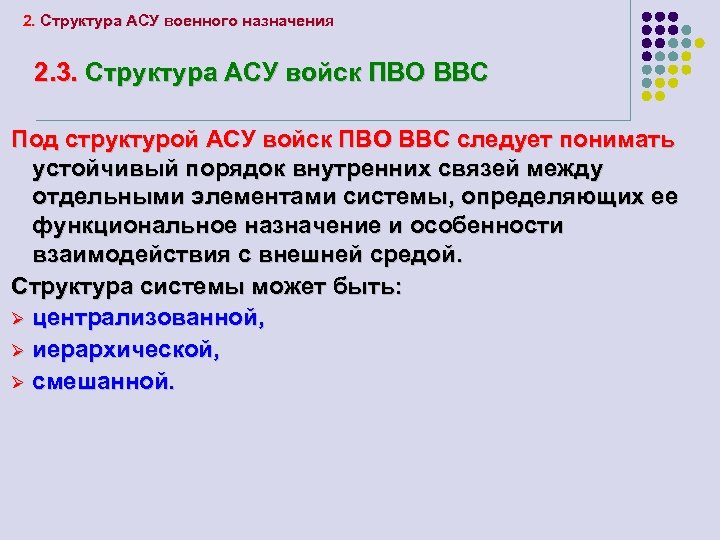

2. Структура АСУ военного назначения 2. 3. Структура АСУ войск ПВО ВВС Под структурой АСУ войск ПВО ВВС следует понимать устойчивый порядок внутренних связей между отдельными элементами системы, определяющих ее функциональное назначение и особенности взаимодействия с внешней средой. Структура системы может быть: Ø централизованной, Ø иерархической, Ø смешанной.

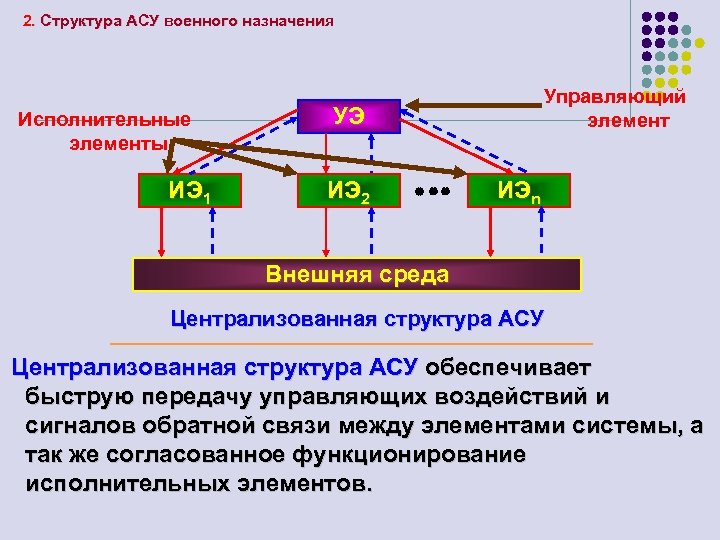

2. Структура АСУ военного назначения Исполнительные элементы ИЭ 1 Управляющий элемент УЭ ИЭ 2 ИЭn Внешняя среда Централизованная структура АСУ обеспечивает быструю передачу управляющих воздействий и сигналов обратной связи между элементами системы, а так же согласованное функционирование исполнительных элементов.

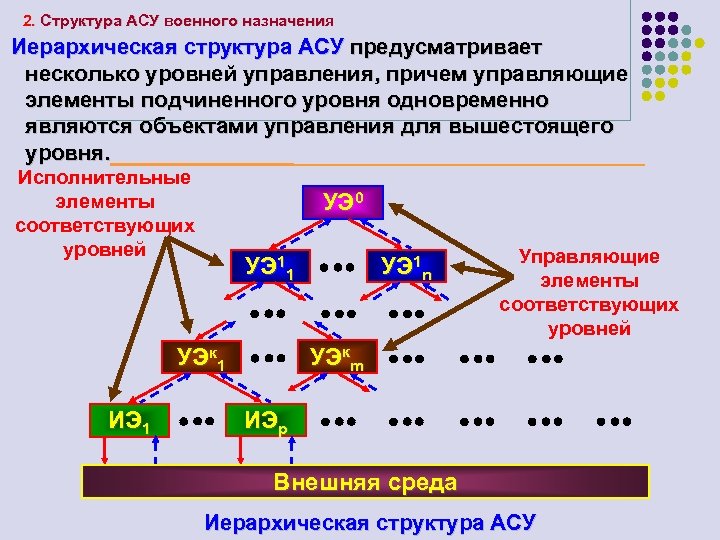

2. Структура АСУ военного назначения Иерархическая структура АСУ предусматривает несколько уровней управления, причем управляющие элементы подчиненного уровня одновременно являются объектами управления для вышестоящего уровня. Исполнительные элементы соответствующих уровней УЭ 0 Управляющие элементы соответствующих уровней УЭкm УЭк 1 ИЭ 1 УЭ 1 n УЭ 11 ИЭp Внешняя среда Иерархическая структура АСУ

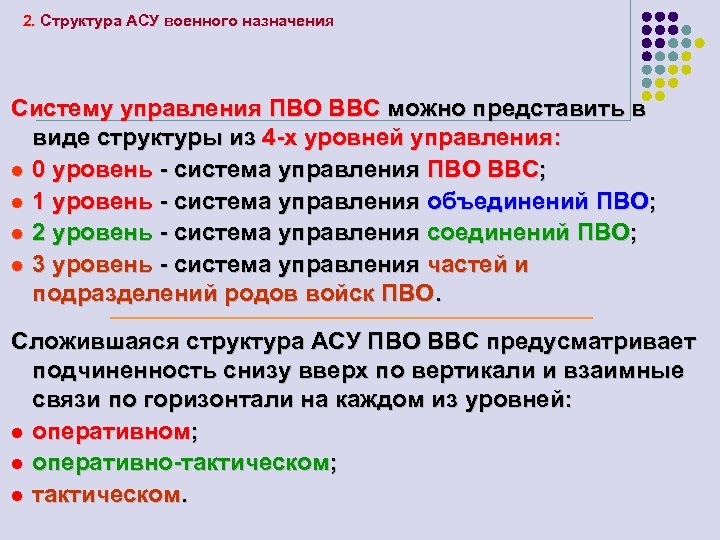

2. Структура АСУ военного назначения Систему управления ПВО ВВС можно представить в виде структуры из 4 -х уровней управления: l 0 уровень - система управления ПВО ВВС; l 1 уровень - система управления объединений ПВО; l 2 уровень - система управления соединений ПВО; l 3 уровень - система управления частей и подразделений родов войск ПВО. Сложившаяся структура АСУ ПВО ВВС предусматривает подчиненность снизу вверх по вертикали и взаимные связи по горизонтали на каждом из уровней: l оперативном; l оперативно-тактическом; l тактическом.
2. Структура АСУ военного назначения Звенья управления оперативного уровня в настоящее время оснащены следующими КСА: l ЦКП ВВС – КСА «Алмаз-Ц» ; l КП командования специального назначения (КСп. Н) – КСА «Алмаз-МО» (ЗЦКП). С помощью перечисленных КСА решаются оперативностратегические задачи: Ø по контролю воздушного пространства; Ø по своевременному приведению средств ПВО в различные степени боевой готовности; Ø по оповещению вышестоящего КП, КП видов ВС, органов гражданской обороны о воздушном противнике;

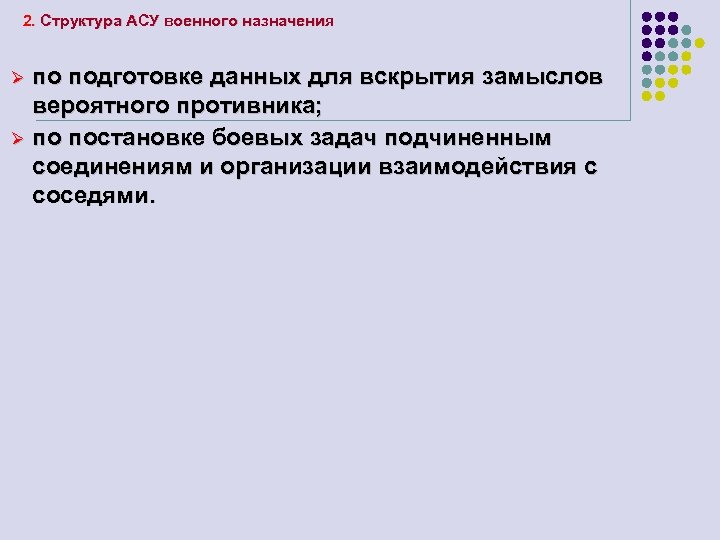

2. Структура АСУ военного назначения по подготовке данных для вскрытия замыслов вероятного противника; Ø по постановке боевых задач подчиненным соединениям и организации взаимодействия с соседями. Ø
2. Структура АСУ военного назначения Оперативно-тактический уровень управления представлен корпусами (дивизиями) ПВО, которые могут оснащаться АСУ «Пирамида» . АСУ К(д) ПВО «Пирамида» предназначена для управления боевыми действиями частей (соединений) ЗРВ, ИА, РТВ, РЭБ, входящих в состав К(д), и организации взаимодействия с КП взаимодействующих К(д), КП и ПУ ПВО сухопутных войск и флота.
3. Структурная схема АСУ «Пирамида» предназначена для автоматизации процесса управления боевыми действиями частей (соединений), входящих в состав К(д) ПВО. Структурная схема АСУ «Пирамида»

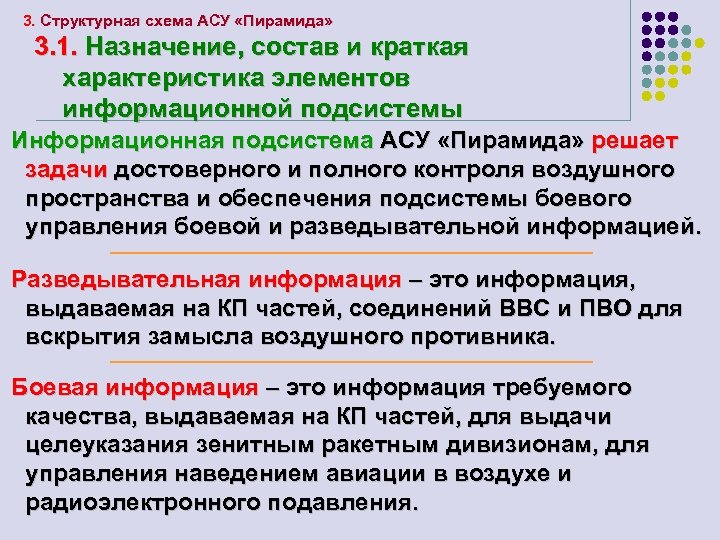

3. Структурная схема АСУ «Пирамида» 3. 1. Назначение, состав и краткая характеристика элементов информационной подсистемы Информационная подсистема АСУ «Пирамида» решает задачи достоверного и полного контроля воздушного пространства и обеспечения подсистемы боевого управления боевой и разведывательной информацией. Разведывательная информация – это информация, выдаваемая на КП частей, соединений ВВС и ПВО для вскрытия замысла воздушного противника. Боевая информация – это информация требуемого качества, выдаваемая на КП частей, для выдачи целеуказания зенитным ракетным дивизионам, для управления наведением авиации в воздухе и радиоэлектронного подавления.
3. Структурная схема АСУ «Пирамида» В состав информационной подсистемы входят: l система сбора и обработки радиолокационной информации (СОРЛИ) от источников наземного, воздушного и морского базирования; l система сбора и обработки радиотехнической информации (СОРТИ) от источников наземного, воздушного и морского базирования; l система сбора и обработки информации о ядерной, химической, бактериологической и метеорологической обстановке от различных источников; l система контроля и управления воздушным движением.

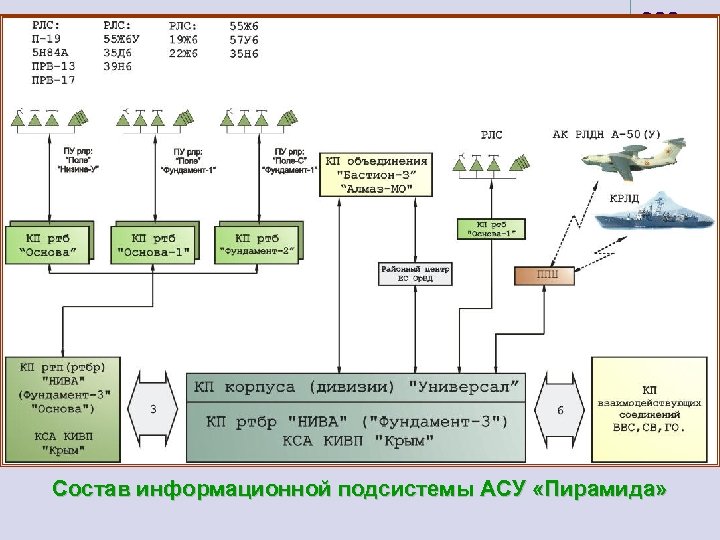

Состав информационной подсистемы АСУ «Пирамида»
3. Структурная схема АСУ «Пирамида» Основу наземной системы СОРЛИ составляют силы и средства РТВ, создающие единое радиолокационное поле К(д) ПВО. Пункты сбора и обработки РЛИ Автоматизированные источники РЛИ Центр обработки РЛИ РИЦ К(д) ПВО

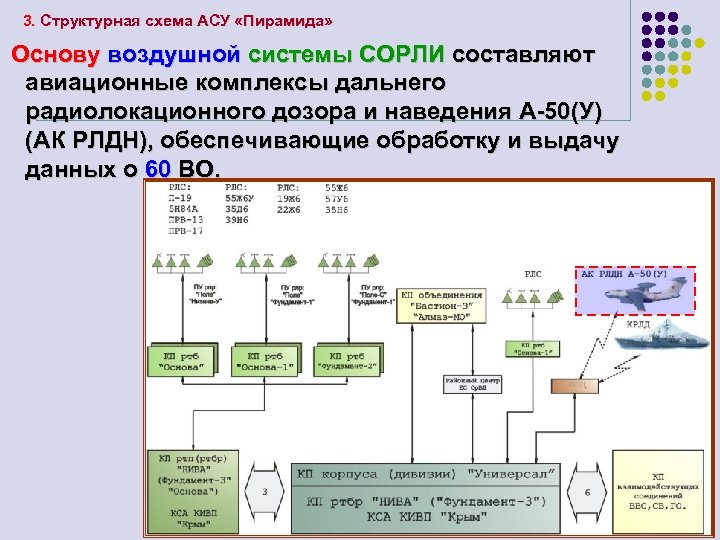

3. Структурная схема АСУ «Пирамида» Основу воздушной системы СОРЛИ составляют авиационные комплексы дальнего радиолокационного дозора и наведения А-50(У) (АК РЛДН), обеспечивающие обработку и выдачу данных о 60 ВО.

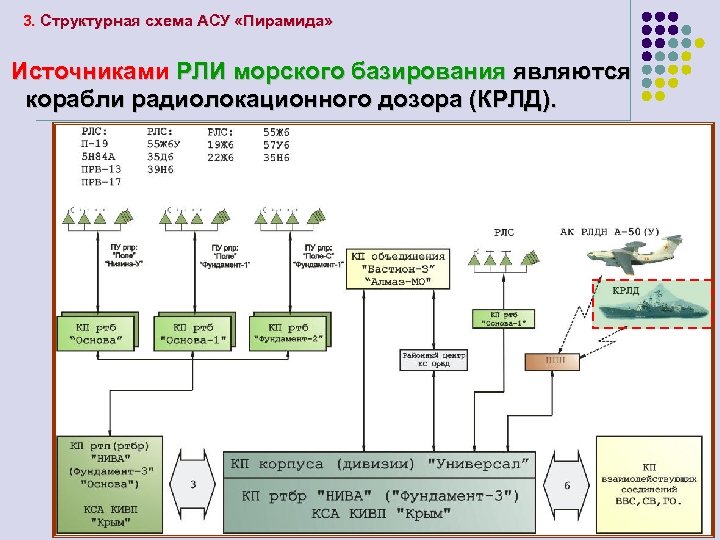

3. Структурная схема АСУ «Пирамида» Источниками РЛИ морского базирования являются корабли радиолокационного дозора (КРЛД).
3. Структурная схема АСУ «Пирамида» Наряду с получением РЛИ от подчиненных источников КП К(д) ПВО получает данные о воздушной обстановке от КП взаимодействующих К(д) ПВО, а также от РИЦ КП сухопутных войск. При этом обмен данными с ними осуществляется по 40 ВО. Принципы обработки РЛИ в АСУ «Пирамида»
Емкость АСУ «Пирамида» по количеству источников РЛИ Тип КП Средства автоматизации Тип Количество «Поле» (-С, -Д, -М), до 5 на каждый КП АПУ рлр «Фундамент-1» ртб «Межа-М» , «Основа-(1)» , АКП ртб до 6 «Фундамент-2» «Нива» , «Основа» , АКП ртбр (ртп) до 3 «Фундамент-3» АК РЛДН А-50(У) до 3 АКП ОО ПВО «Алмаз» 1 КП взаимодейству «Протон-2 М-1» , до 6 ющих К(д) ПВО «Универсал-(1)» КП других видов ВС, до 12 (по радиосети органов ГО оповещения Районный центр УВД «Стрела» 1 КП иад ВВС «Эталон» до 2

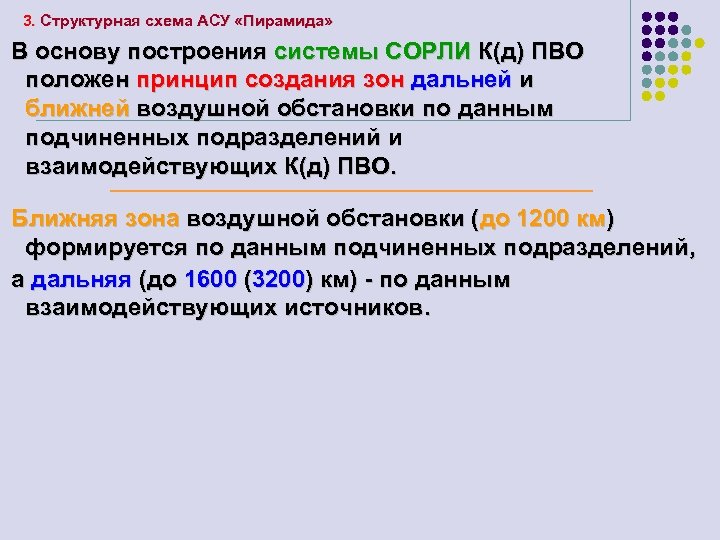

3. Структурная схема АСУ «Пирамида» В основу построения системы СОРЛИ К(д) ПВО положен принцип создания зон дальней и ближней воздушной обстановки по данным подчиненных подразделений и взаимодействующих К(д) ПВО. Ближняя зона воздушной обстановки (до 1200 км) формируется по данным подчиненных подразделений, а дальняя (до 1600 (3200) км) - по данным взаимодействующих источников.
3. Структурная схема АСУ «Пирамида» Задачи, решаемые в системе делятся на следующие: Ø сбор и обработка информации от различных источников; Ø определение координат постановщиков активных помех (ПАП); Ø защита источников РЛИ от противорадиолокационных снарядов (ПРЛС); Ø группирование информации; Ø оповещение вышестоящего КП, КП взаимодействующих К(д) ПВО, органов ГО; Ø управление источниками информации.

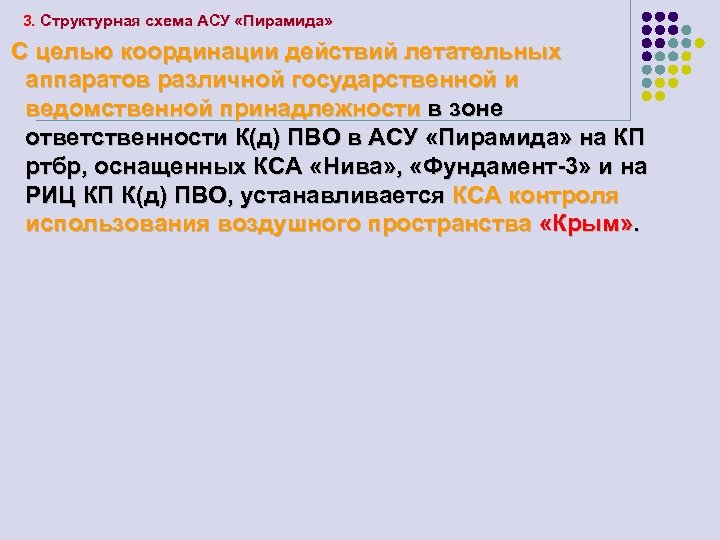

3. Структурная схема АСУ «Пирамида» С целью координации действий летательных аппаратов различной государственной и ведомственной принадлежности в зоне ответственности К(д) ПВО в АСУ «Пирамида» на КП ртбр, оснащенных КСА «Нива» , «Фундамент-3» и на РИЦ КП К(д) ПВО, устанавливается КСА контроля использования воздушного пространства «Крым» .

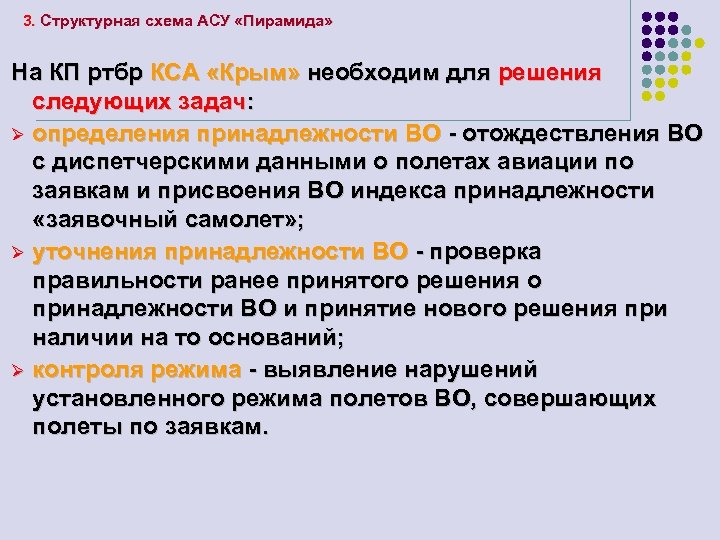

3. Структурная схема АСУ «Пирамида» На КП ртбр КСА «Крым» необходим для решения следующих задач: Ø определения принадлежности ВО - отождествления ВО с диспетчерскими данными о полетах авиации по заявкам и присвоения ВО индекса принадлежности «заявочный самолет» ; Ø уточнения принадлежности ВО - проверка правильности ранее принятого решения о принадлежности ВО и принятие нового решения при наличии на то оснований; Ø контроля режима - выявление нарушений установленного режима полетов ВО, совершающих полеты по заявкам.

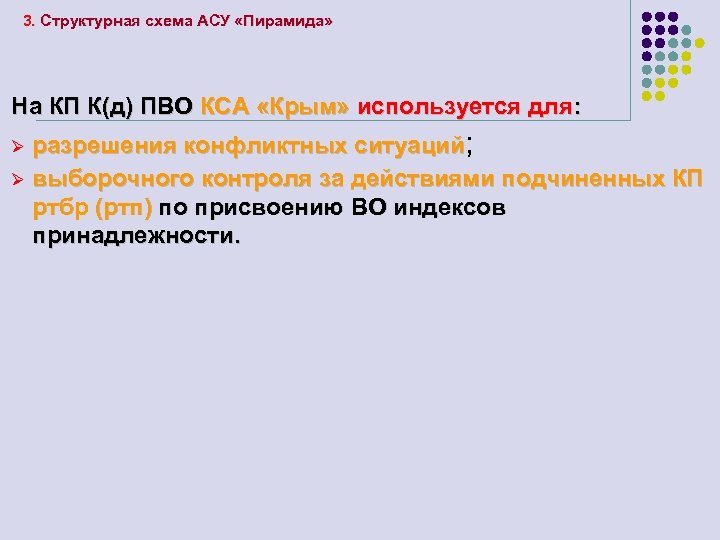

3. Структурная схема АСУ «Пирамида» На КП К(д) ПВО КСА «Крым» используется для: разрешения конфликтных ситуаций; Ø выборочного контроля за действиями подчиненных КП ртбр (ртп) по присвоению ВО индексов принадлежности. Ø

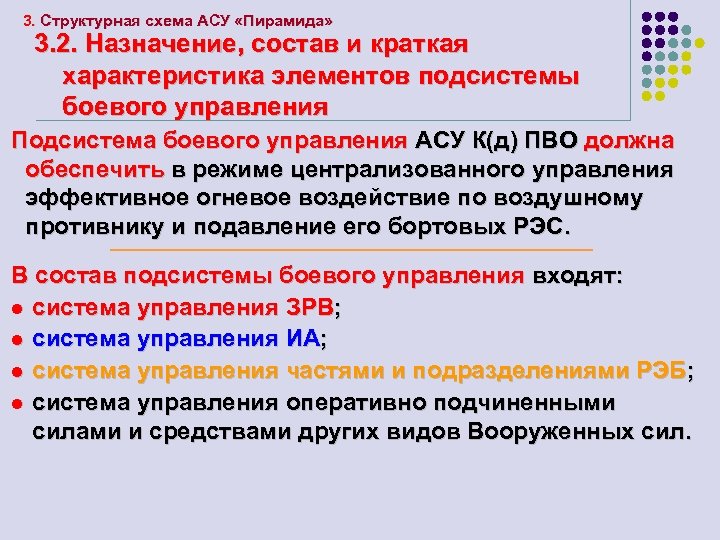

3. Структурная схема АСУ «Пирамида» 3. 2. Назначение, состав и краткая характеристика элементов подсистемы боевого управления Подсистема боевого управления АСУ К(д) ПВО должна обеспечить в режиме централизованного управления эффективное огневое воздействие по воздушному противнику и подавление его бортовых РЭС. В состав подсистемы боевого управления входят: l система управления ЗРВ; l система управления ИА; l система управления частями и подразделениями РЭБ ; l система управления оперативно подчиненными силами и средствами других видов Вооруженных сил.
Система управления ИА управления оперативно частями и ЗРВ подчиненными подразделениями РЭБ силами и средствами других видов ВС Состав подсистемы боевого управления АСУ «Пирамида»

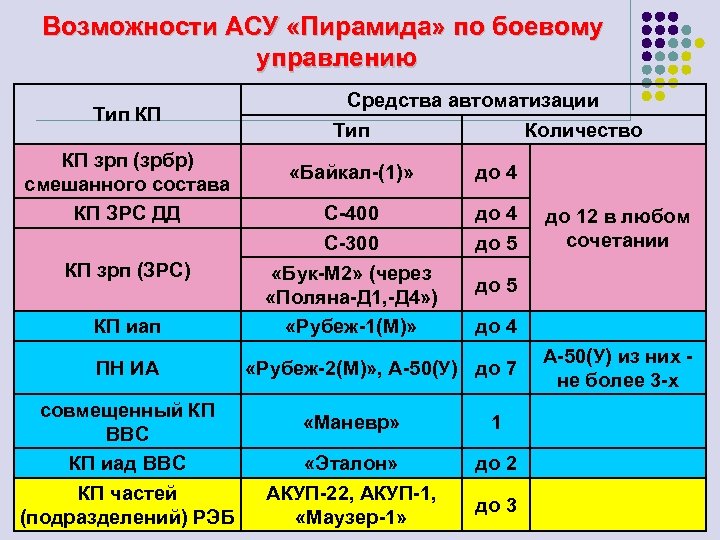

Возможности АСУ «Пирамида» по боевому управлению Тип КП КП зрп (зрбр) смешанного состава КП ЗРС ДД КП зрп (ЗРС) КП иап ПН ИА совмещенный КП ВВС КП иад ВВС КП частей (подразделений) РЭБ Средства автоматизации Тип Количество «Байкал-(1)» до 4 С-400 С-300 «Бук-М 2» (через «Поляна-Д 1, -Д 4» ) «Рубеж-1(М)» до 4 до 5 до 12 в любом сочетании до 5 до 4 «Рубеж-2(М)» , А-50(У) до 7 «Маневр» 1 «Эталон» АКУП-22, АКУП-1, «Маузер-1» до 2 до 3 А-50(У) из них не более 3 -х
3. Структурная схема АСУ «Пирамида» Наличие в подсистеме БУ систем управления разнородными силами и средствами требует решения задачи автоматизированного планирования и координации боевых действий на основе результатов анализа: Ø информации о воздушной обстановке, Ø боевой готовности, боевых возможностях и боевых действиях войск. Все средства поражения (уничтожения) К(д) ПВО разделены на: l средства дальнего действия (ДД) и l средства ближнего действия (БД).

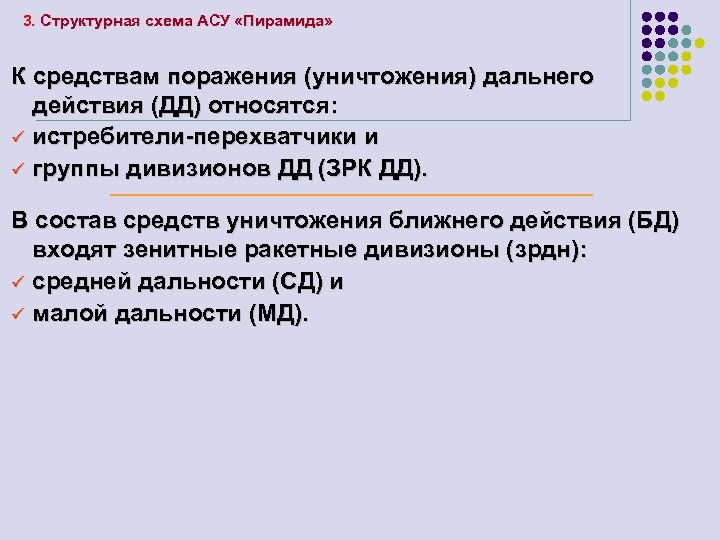

3. Структурная схема АСУ «Пирамида» К средствам поражения (уничтожения) дальнего действия (ДД) относятся: ü истребители-перехватчики и ü группы дивизионов ДД (ЗРК ДД). В состав средств уничтожения ближнего действия (БД) входят зенитные ракетные дивизионы (зрдн): ü средней дальности (СД) и ü малой дальности (МД).

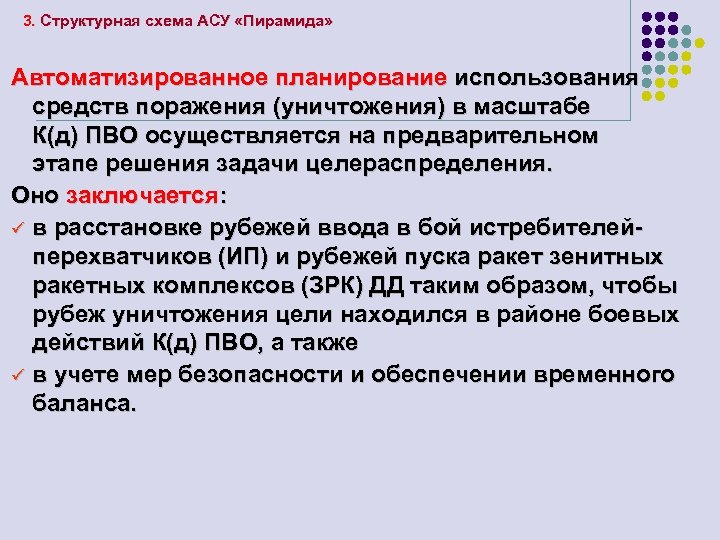

3. Структурная схема АСУ «Пирамида» Автоматизированное планирование использования средств поражения (уничтожения) в масштабе К(д) ПВО осуществляется на предварительном этапе решения задачи целераспределения. Оно заключается: ü в расстановке рубежей ввода в бой истребителейперехватчиков (ИП) и рубежей пуска ракет зенитных ракетных комплексов (ЗРК) ДД таким образом, чтобы рубеж уничтожения цели находился в районе боевых действий К(д) ПВО, а также ü в учете мер безопасности и обеспечении временного баланса.

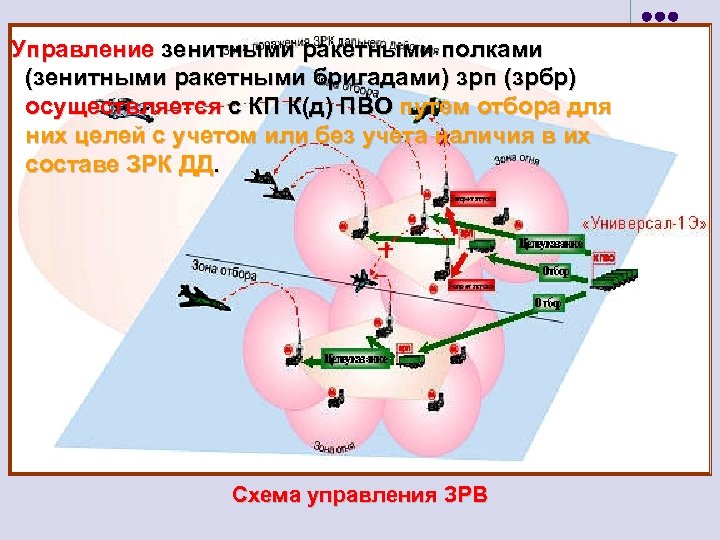

Управление зенитными ракетными полками (зенитными ракетными бригадами) зрп (зрбр) осуществляется с КП К(д) ПВО путем отбора для них целей с учетом или без учета наличия в их составе ЗРК ДД. Схема управления ЗРВ
3. Структурная схема АСУ «Пирамида» Система управления ИА в АСУ «Пирамида» реализует принятые решения по уничтожению целей ИА, обеспечивая: Ø отбор целей для КП иап, ПН ИА; Ø управление боевыми действиями полка; Ø локальное управление наведением и Ø непосредственное наведение с ПН, совмещенного с КП К(д) Схема управления ИА ПВО.
3. Структурная схема АСУ «Пирамида» Суть автоматизированного управления частями и подразделениями РЭБ заключается в отборе для подавления целей: Ø не обеспеченных воздействием ЗРВ и ИА и Ø находящихся в зоне действия средств РЭБ, генеральная траектория которых проходит через зону подавления станций помех Схема управления частями и (СП). подразделениями РЭБ

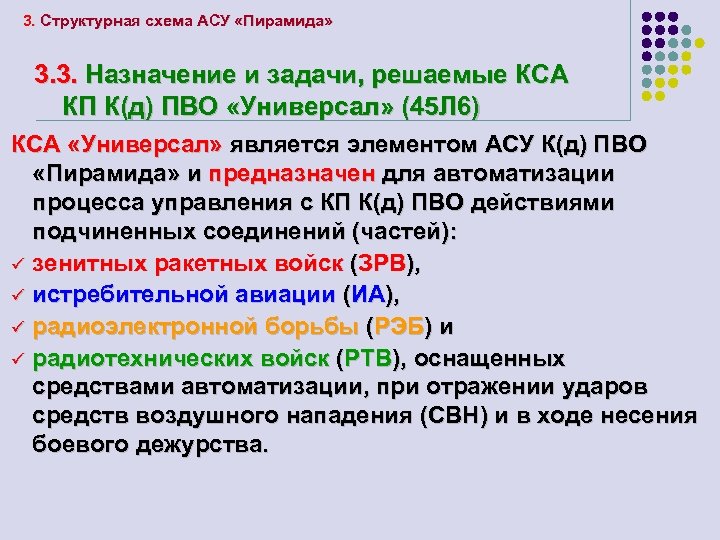

3. Структурная схема АСУ «Пирамида» 3. 3. Назначение и задачи, решаемые КСА КП К(д) ПВО «Универсал» (45 Л 6) КСА «Универсал» является элементом АСУ К(д) ПВО «Пирамида» и предназначен для автоматизации процесса управления с КП К(д) ПВО действиями подчиненных соединений (частей): ü зенитных ракетных войск (ЗРВ), ü истребительной авиации (ИА), ü радиоэлектронной борьбы (РЭБ) и ü радиотехнических войск (РТВ), оснащенных средствами автоматизации, при отражении ударов средств воздушного нападения (СВН) и в ходе несения боевого дежурства.

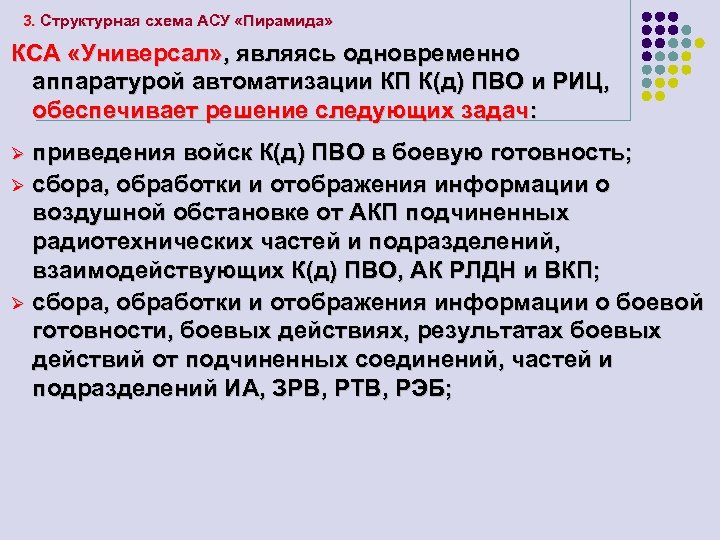

3. Структурная схема АСУ «Пирамида» КСА «Универсал» , являясь одновременно аппаратурой автоматизации КП К(д) ПВО и РИЦ, обеспечивает решение следующих задач: приведения войск К(д) ПВО в боевую готовность; Ø сбора, обработки и отображения информации о воздушной обстановке от АКП подчиненных радиотехнических частей и подразделений, взаимодействующих К(д) ПВО, АК РЛДН и ВКП; Ø сбора, обработки и отображения информации о боевой готовности, боевых действиях, результатах боевых действий от подчиненных соединений, частей и подразделений ИА, ЗРВ, РТВ, РЭБ; Ø

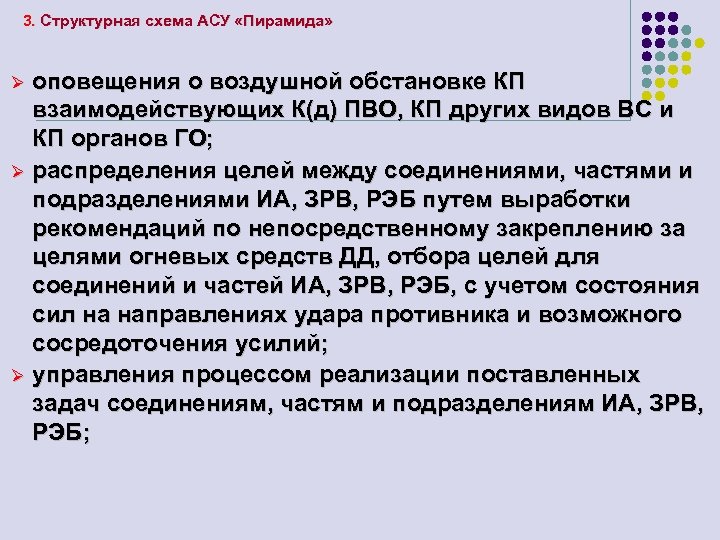

3. Структурная схема АСУ «Пирамида» оповещения о воздушной обстановке КП взаимодействующих К(д) ПВО, КП других видов ВС и КП органов ГО; Ø распределения целей между соединениями, частями и подразделениями ИА, ЗРВ, РЭБ путем выработки рекомендаций по непосредственному закреплению за целями огневых средств ДД, отбора целей для соединений и частей ИА, ЗРВ, РЭБ, с учетом состояния сил на направлениях удара противника и возможного сосредоточения усилий; Ø управления процессом реализации поставленных задач соединениям, частям и подразделениям ИА, ЗРВ, РЭБ; Ø

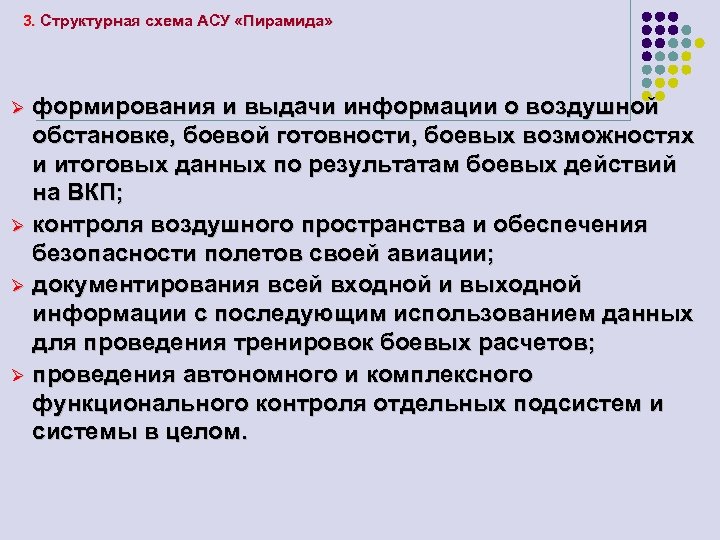

3. Структурная схема АСУ «Пирамида» формирования и выдачи информации о воздушной обстановке, боевой готовности, боевых возможностях и итоговых данных по результатам боевых действий на ВКП; Ø контроля воздушного пространства и обеспечения безопасности полетов своей авиации; Ø документирования всей входной и выходной информации с последующим использованием данных для проведения тренировок боевых расчетов; Ø проведения автономного и комплексного функционального контроля отдельных подсистем и системы в целом. Ø
3. Структурная схема АСУ «Пирамида» Кроме того, КСА «Универсал» обеспечивает: Ø обработку, прогнозирование и отображение данных о ядерных взрывах и радиационной обстановке; Ø отображение информации о химической и метеорологической обстановке; Ø подготовку отчетных документов по результатам документирования.
Задание на самостоятельную подготовку: Изучить материал занятия и быть готовым к ответу на следующие вопросы: 1. Определение и классификация АСУ. 2. Структура систем управления, достоинства и недостатки централизованной, иерархической и смешанной структур систем управления. 3. Структурная схема АСУ военного назначения, характеристика элементов. 4. Оперативно-тактические принципы построения АСУ. 5. Общесистемные принципы построения АСУ. 6. Оперативно-тактические принципы функционирования АСУ.
Изучить материал занятия и быть готовым к ответу на следующие вопросы: 7. Назначение информационной подсистемы АСУ «Пирамида» , состав и краткая характеристика элементов подсистемы. 8. Назначение подсистемы боевого управления АСУ «Пирамида» , состав и краткая характеристика элементов подсистемы. 9. Суть автоматизированного управления зенитными ракетными, истребительноавиационными частями и подразделениями РЭБ в АСУ «Пирамида» . 10. Назначение и задачи, решаемые КСА К(д) ПВО «Универсал» .
