МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Н. Э. Баумана ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ ВОЕННАЯ КАФЕДРА № 1

ТАКТИКА ЗРВ ВВС ОСНОВЫ ПОДГОТОВКИ И ТЕМА № 3 ВЕДЕНИЯ БОЕВЫХ ДЕЙСТВИЙ ПОДРАЗДЕЛЕНИЯМИ И ЧАСТЯМИ ЗРВ ЗАНЯТИЕ № 1 ПЛАНИРОВАНИЕ БОЕВЫХ ДЕЙСТВИЙ В ПОДРАЗДЕЛЕНИЯХ И ЧАСТЯХ ЗРВ

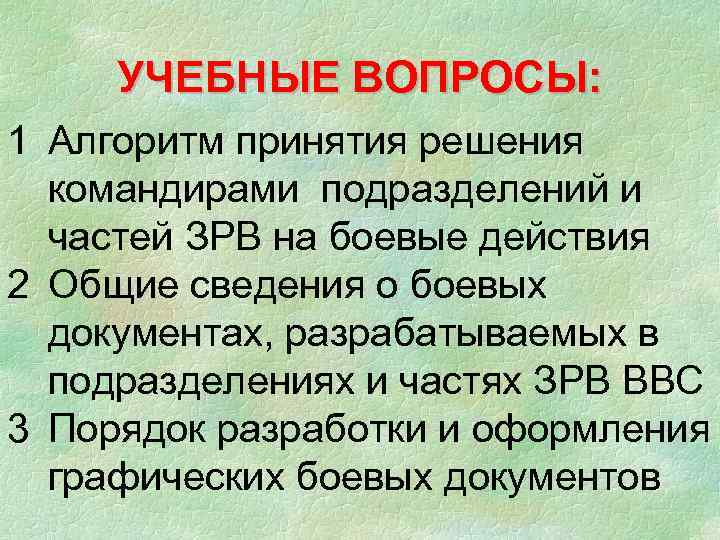

УЧЕБНЫЕ ВОПРОСЫ: 1 Алгоритм принятия решения командирами подразделений и частей ЗРВ на боевые действия 2 Общие сведения о боевых документах, разрабатываемых в подразделениях и частях ЗРВ ВВС 3 Порядок разработки и оформления графических боевых документов

Введение

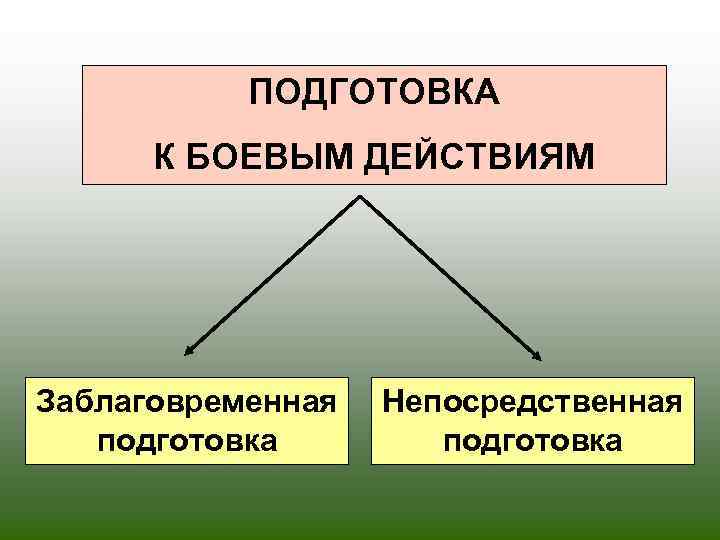

ПОДГОТОВКА К БОЕВЫМ ДЕЙСТВИЯМ Заблаговременная Непосредственная подготовка

ЗАБЛАГОВРЕМЕННАЯ ПОДГОТОВКА к боевым действиям осуществляется в мирное время. Она начинается с момента получения боевой задачи от вышестоящего командира и заканчивается докладом подчиненных подразделений, частей о готовности к боевым действиям к установленному сроку, а совершенствуется и продолжается непрерывно до начала перевода полка с мирного на военное время.

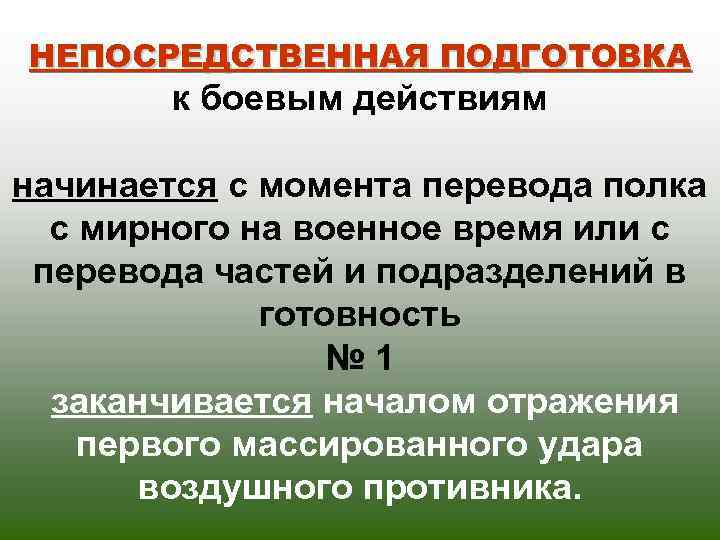

НЕПОСРЕДСТВЕННАЯ ПОДГОТОВКА к боевым действиям начинается с момента перевода полка с мирного на военное время или с перевода частей и подразделений в готовность № 1 заканчивается началом отражения первого массированного удара воздушного противника.

К МЕРОПРИЯТИЯМ ЗАБЛАГОВРЕМЕННОЙ ПОДГОТОВКИ К БОЕВЫМ ДЕЙСТВИЯМ ОТНОСЯТСЯ: 1. Принятие командиром решения на боевые действия; 2. Постановку боевых задач подчиненным подразделениям; 3. Планирование боевых действий; 4. Построение боевого порядка и создание системы огня; 5. Организация взаимодействия между подразделениями полка и соседями; 6. Организация всех видов обеспечения и управления; 7. Подготовка подразделений и несение боевого дежурства.

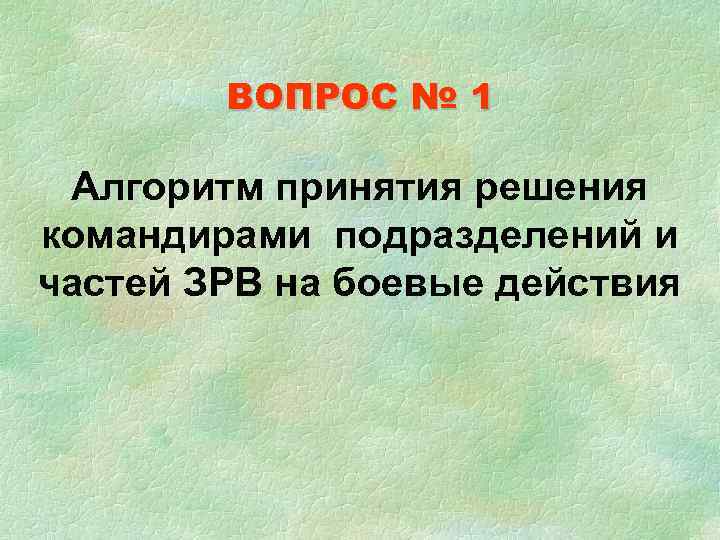

ВОПРОС № 1 Алгоритм принятия решения командирами подразделений и частей ЗРВ на боевые действия

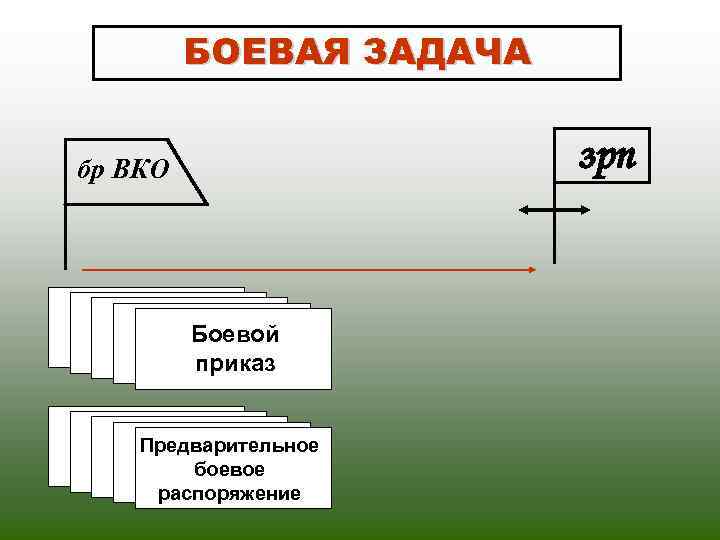

БОЕВАЯ ЗАДАЧА бр ВКО зрп Боевой приказ Предварительное боевое распоряжение

В БОЕВОЙ ЗАДАЧЕ УКАЗЫВАЕТСЯ: • БОЕВОЙ СОСТАВ • ВЗАИМОДЕЙСТВУЮЩИЕ ЧАСТИ • ОБЪЕКТЫ ПРИКРЫТИЯ • НАПРАВЛЕНИЯ СОСРЕДОТОЧЕНИЯ ОСНОВНЫХ УСИЛИЙ • РЕЗЕРВЫ И ПОРЯДОК ИХ ЗКП ИСПОЛЬЗОВАНИЯ • СРОКИ ГОТОВНОСТИ К Ч+20 мин БОЕВЫМ ДЕЙСТВИЯМ

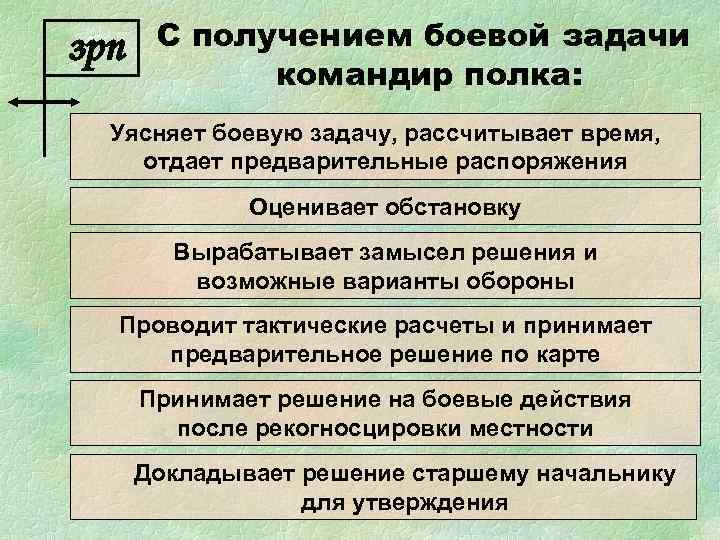

зрп С получением боевой задачи командир полка: Уясняет боевую задачу, рассчитывает время, отдает предварительные распоряжения Оценивает обстановку Вырабатывает замысел решения и возможные варианты обороны Проводит тактические расчеты и принимает предварительное решение по карте Принимает решение на боевые действия после рекогносцировки местности Докладывает решение старшему начальнику для утверждения

Уясняет боевую задачу, рассчитывает время, отдает предварительные распоряжения При уяснении боевой задачи командир в качестве исходных данных использует: • содержание боевой задачи; • информацию о соседях и взаимодействующих частях и подразделениях; • топографическую карту района боевых действий; • данные о противнике; • данные о состоянии подразделений своей части и обеспечивающих частей.

зрп С получением боевой задачи командир полка: Уясняет боевую задачу, рассчитывает время, отдает предварительные распоряжения Оценивает обстановку Вырабатывает замысел решения и возможные варианты обороны Проводит тактические расчеты и принимает предварительное решение по карте Принимает решение на боевые действия после рекогносцировки местности Докладывает решение старшему начальнику для утверждения

ОЦЕНКА ОБСТАНОВКИ Оценка объекта воздушного и обороны и района наземного боевых действий противника Оценка своих Оценка соседей подразделений Оценка других элементов

Оценка воздушного и наземного противника в зрп заключается во всестороннем изучении и анализе его базирования, состава, состояния, боевых возможностей и задач, к решению которых он будет стремиться. В результате оценки воздушного противника командир полка определяет: • ожидаемое количество и типы средств воздушного нападения противника при ударе по объекту; • наиболее вероятные диапазоны высот полета; • основные направления ударов; • рубежи выполнения задачи воздушного противника и пуска ракет «воздух-земля» ;

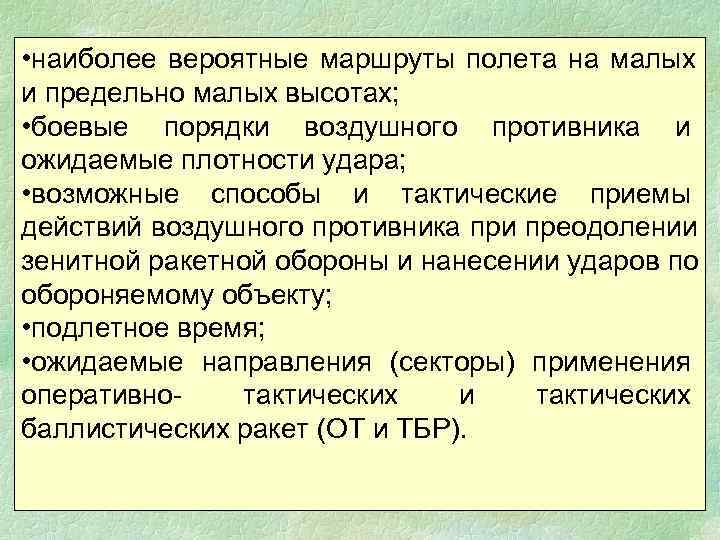

• наиболее вероятные маршруты полета на малых и предельно малых высотах; • боевые порядки воздушного противника и ожидаемые плотности удара; • возможные способы и тактические приемы действий воздушного противника при преодолении зенитной ракетной обороны и нанесении ударов по обороняемому объекту; • подлетное время; • ожидаемые направления (секторы) применения оперативно- тактических и тактических баллистических ракет (ОТ и ТБР).

Оценка наземного (морского) противника включает: • изучение его местоположения, состава и возможных действий в позиционном районе полка; • предполагаемых районов высадки воздушных (морских) десантов и диверсионных групп; • досягаемости оперативно-тактических и тактических баллистических ракет, тактических артиллерийских и ракетных средств; • возможностей по радиоэлектронному подавлению РЭС полка наземными (корабельными) средствами.

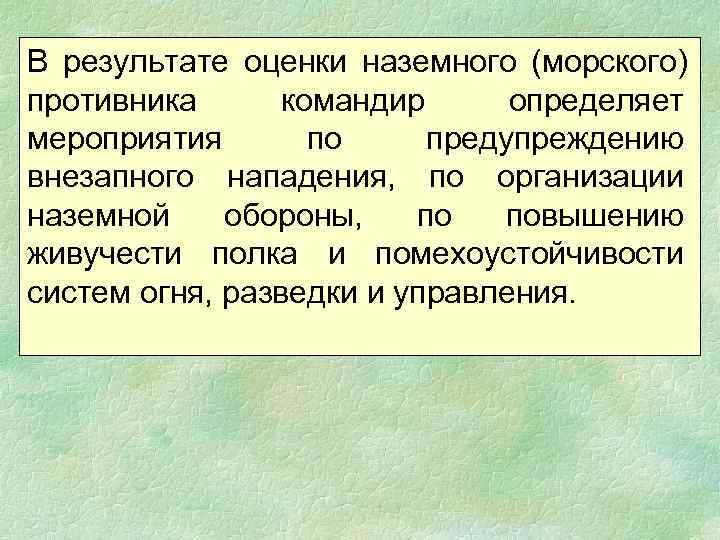

В результате оценки наземного (морского) противника командир определяет мероприятия по предупреждению внезапного нападения, по организации наземной обороны, по повышению живучести полка и помехоустойчивости систем огня, разведки и управления.

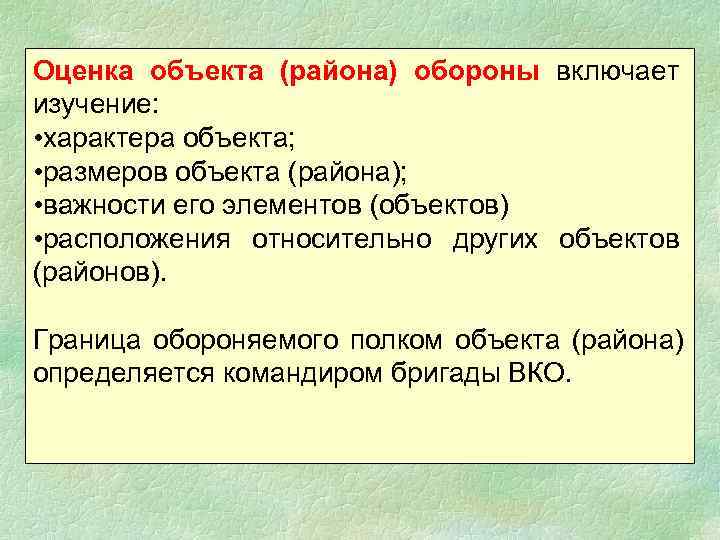

Оценка объекта (района) обороны включает изучение: • характера объекта; • размеров объекта (района); • важности его элементов (объектов) • расположения относительно других объектов (районов). Граница обороняемого полком объекта (района) определяется командиром бригады ВКО.

В результате оценки объекта командир полка определяет: • средства, которые может применить воздушный противник по обороняемому объекту (объектам); • направления сосредоточения основных усилий воздушного противника; • наиболее вероятные способы действий воздушного противника; • возможные изменения условий ведения боевых действий в результате применения противником ОМП, а также в результате радиационно , химически и биологически опасных аварий, разрушения плотин, пожаров, завалов, затоплений.

При оценке состояния и боевых возможностей полка командир уточняет: • состав зрп и его укомплектованность; • состояние ВВТ; • обеспеченность подразделений и их защищенность при воздействии обычных средств и ОМП, а также при авариях (разрушениях) радиационно , химически и биологически опасных объектов; • уровень боевой выучки и морально-боевые качества личного состава.

В дальнейшем он оценивает: • возможности полка по созданию систем огня, разведки и управления; • эшелонирование ракет и возможности по их накоплению на позициях зрдн (в пунктах боепитания); • потребное и располагаемое время для перевода подразделений в готовность № 1; • возможности по маневру подразделениями.

В результате оценки состояния и боевых возможностей полка командир определяет, какие мероприятия необходимо провести в целях выполнения поставленной боевой задачи и своевременного перевода полка с мирного на военное время, накопления требуемого запаса ракет, обеспечения живучести полка и помехоустойчивости систем огня, разведки и управления.

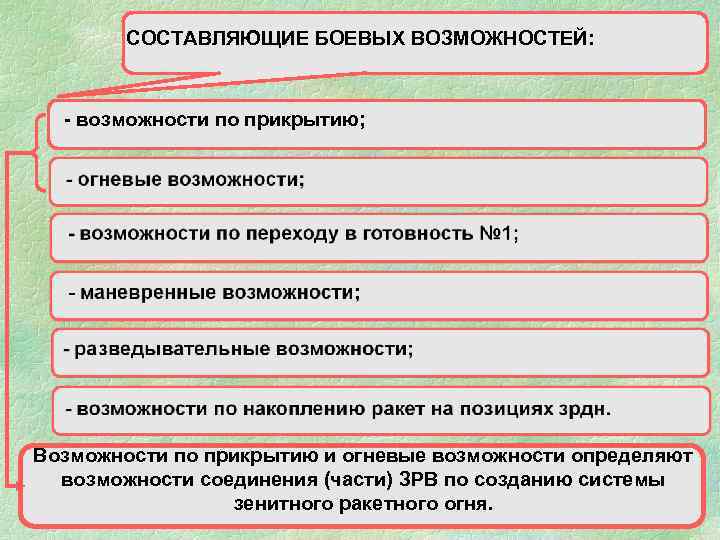

СОСТАВЛЯЮЩИЕ БОЕВЫХ ВОЗМОЖНОСТЕЙ: - возможности по прикрытию; Возможности по прикрытию и огневые возможности определяют возможности соединения (части) ЗРВ по созданию системы зенитного ракетного огня.

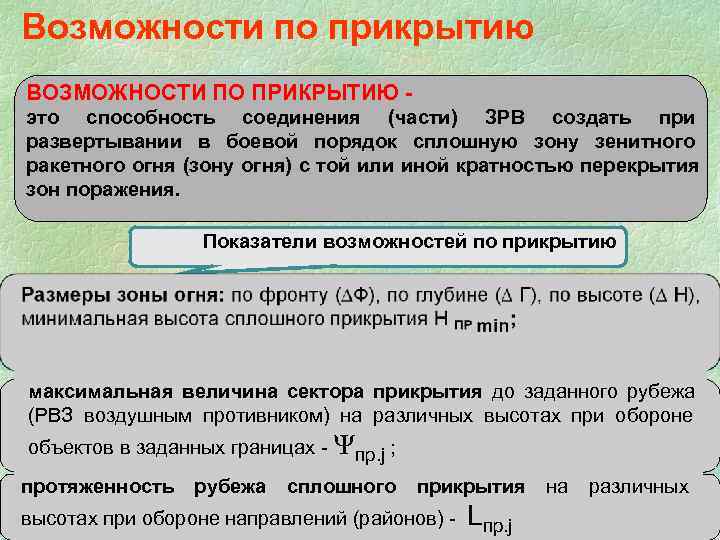

Возможности по прикрытию ВОЗМОЖНОСТИ ПО ПРИКРЫТИЮ - это способность соединения (части) ЗРВ создать при развертывании в боевой порядок сплошную зону зенитного ракетного огня (зону огня) с той или иной кратностью перекрытия зон поражения. Показатели возможностей по прикрытию максимальная величина сектора прикрытия до заданного рубежа (РВЗ воздушным противником) на различных высотах при обороне объектов в заданных границах - Yпр. j ; протяженность рубежа сплошного прикрытия на различных высотах при обороне направлений (районов) - Lпр. j

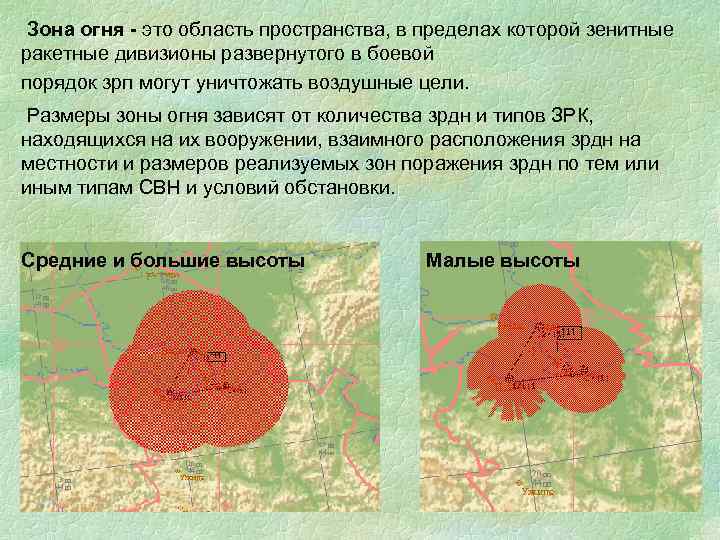

Зона огня - это область пространства, в пределах которой зенитные ракетные дивизионы развернутого в боевой порядок зрп могут уничтожать воздушные цели. Размеры зоны огня зависят от количества зрдн и типов ЗРК, находящихся на их вооружении, взаимного расположения зрдн на местности и размеров реализуемых зон поражения зрдн по тем или иным типам СВН и условий обстановки. Средние и большие высоты Малые высоты

Протяженность рубежа сплошного прикрытия дивизионами j-го типа определяется по формулам: ìК j ïД × 2 P j - ПР для ОК ЗРК при m =1 L j ПР =í ïК j îД × 2 P j - ТО для МК ЗРК при Кn =1 где Кдj - количество зрдн j -го типа; Рпрj - предельный параметр зоны поражения ОК ЗРК j-го типа; Кn- кратность прикрытия объекта; m - кратность пeрeкрытия зон поражения ОК ЗРК; Ртоj - параметр, при котором МК ЗРК проводит ко- личество стрельб, равная половине количества стрельб, проводимых при Рц=0.

Зависимость количество стрельб зрдн от параметра движения цели (смысл Рто) Р +P где РПР - предельный РТО = No ПР параметр 2 зоны поражения; Nстр. РNo - параметр, при котором Nстр. max МК ЗРК проводит еще 0, 5 Nстр. такое же количество max стрельб, как при РЦ =0 PЦ 1 0 PNo PТО Pпред.

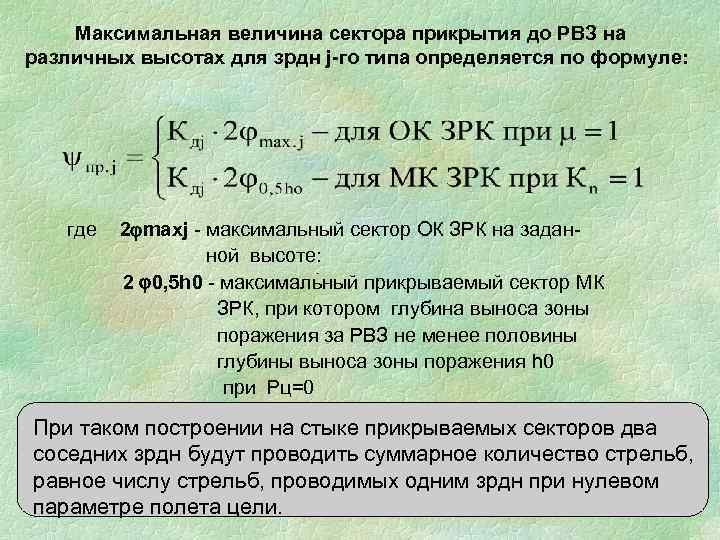

Максимальная величина сектора прикрытия до РВЗ на различных высотах для зрдн j-го типа определяется по формуле: где 2 maxj - максимальный сектор ОК ЗРК на задан- ной высоте: 2 0, 5 h 0 - максимальный прикрываемый сектор МК ЗРК, при котором глубина выноса зоны поражения за РВЗ не менее половины глубины выноса зоны поражения h 0 при Рц=0 При таком построении на стыке прикрываемых секторов два соседних зрдн будут проводить суммарное количество стрельб, равное числу стрельб, проводимых одним зрдн при нулевом параметре полета цели.

Однократное прикрытие объекта Прикрытие объекта, при котором объект прикрыт вкруговую и суммарное количество стрельб, проводимое соседними зрдн до РВЗ на стыках их зон поражения, по целям, летящим на объект, равно количеству стрельб, проводимому одним зрдн с нулевым параметром цели относительно данного зрдн, будем называть однократным прикрытием объекта (КП=1). Кратность прикрытия h 0 объекта РВЗ определяется по формуле 2 0. 5 h 0 0 Для одноканальных зрдн кратность перекрытия рассчитывается по формуле 0. 5 h 0

В зависимости от соотношений значений дальней границы зоны поражения (dд), удаления рубежа расположения дивизионов от центра объекта (Rсп) и рубежа выполнения задачи противником (Rрвз) максимальная величина прикрываемого сектора прикрытия до РВЗ для МК зрдн определяется по формулам: ì 1. а) 0 о если dд £ R' рвз и R сп £ R' рвз -d д ï б) 360 о, d д > R' рвз и R сп £d д - R' рвз ï ï R' 2 рвз + R 2 сп -d 2 д ï 2. 2 arccos 2 R' R , R' рвз - d д < Rсп £ Rспг ï рвз сп 2 =ï 0. 5 h 0 í P ï 3. 2 arcsin 0. 5 h 0 , R сп > Rспг ï R сп ï ; 2 æ Р тоö ï где R'рвз = R рвз +0. 5 0, Rспг = R рвз +ç h ÷ -2 Rрвз Р то ctg q ï çsin q ÷ ï è ø ï î В практике работы командиров и штабов может быть использован графический способ определения величины 2 0. 5 h 0 с помощью транспортира при различных Rсп и Rрвз.

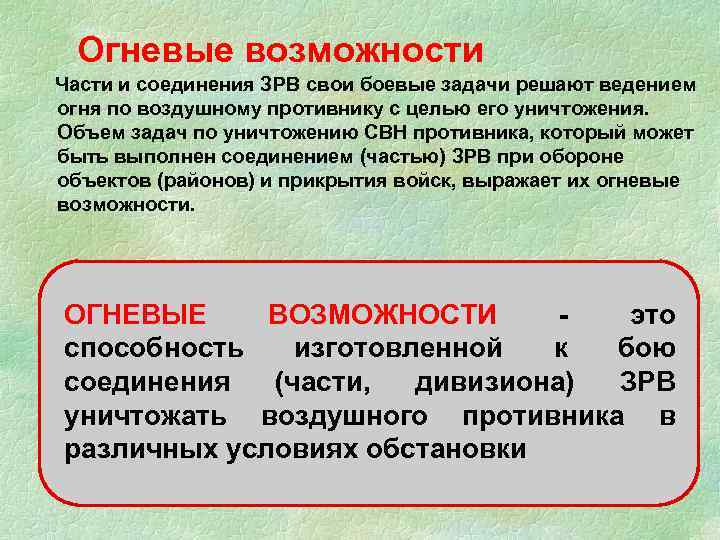

Огневые возможности Части и соединения ЗРВ свои боевые задачи решают ведением огня по воздушному противнику с целью его уничтожения. Объем задач по уничтожению СВН противника, который может быть выполнен соединением (частью) ЗРВ при обороне объектов (районов) и прикрытия войск, выражает их огневые возможности. ОГНЕВЫЕ ВОЗМОЖНОСТИ - это способность изготовленной к бою соединения (части, дивизиона) ЗРВ уничтожать воздушного противника в различных условиях обстановки

Показатели огневых возможностей Обобщённый показатель: математическое ожидание числа уничтоженных средств воздушного нападения противника при отражении удара определенной продолжительности или при израсходовании определенного количества ракет МЦ (t. УДАРАQР). Частные показатели: количество стрельб до заданного рубежа - NСТР; плотность огня на заданном рубеже - ПОГ; средняя эффективность стрельб - Рn.

Количество стрельб зрп до заданного рубежа зависит от количества и типа зрдн, участвующих в отражении удара и размещения их относительно объекта обороны на местности. Количество стрельб, проводимых каждым участвующим в отражении удара зрдн j-го типа NСТРj, принимается равным минимальному значению из числа стрельб, проведенных при израсходовании готовых к применению ракет Qj или при отражении удара СВН заданной продолжительности t. УДАРА.

Количество стрельб определяется по следующим формулам: Для многоканальных ЗРК: Для одноканальных ЗРК:

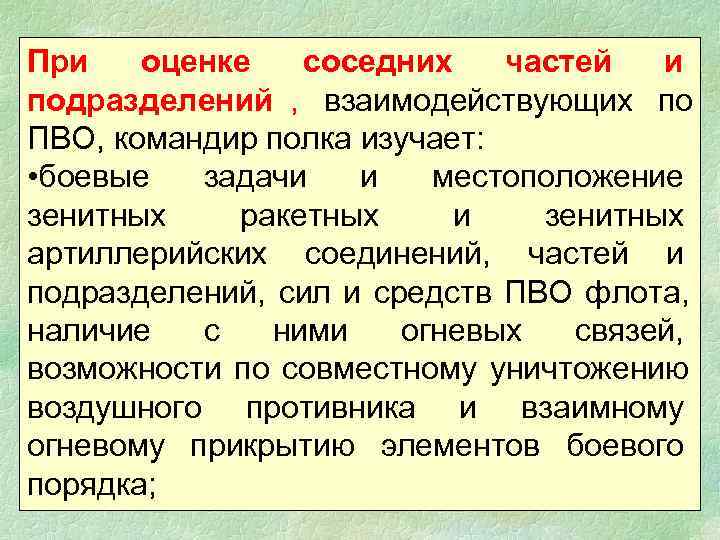

При оценке соседних частей и подразделений , взаимодействующих по ПВО, командир полка изучает: • боевые задачи и местоположение зенитных ракетных и зенитных артиллерийских соединений, частей и подразделений, сил и средств ПВО флота, наличие с ними огневых связей, возможности по совместному уничтожению воздушного противника и взаимному огневому прикрытию элементов боевого порядка;

• боевые задачи взаимодействующих авиационных подразделений и частей, местоположение их КП, аэродромов и пунктов наведения, типы самолетов (вертолетов), положение рубежей уничтожения, рубежей ввода в бой, маршрутов, коридоров и высот, времени пролета, зон дежурства и зон самостоятельного поиска, зон полуавтономных действий, особенности взаимодействия;

• боевые задачи, местоположение и порядок перегруппировки ближайших подразделений РТВ, радиоразведки и РЭБ, их возможности по обнаружению и разведке воздушного противника, подавлению его бортовых РЭС, радиолиний связи управления и наведения, головок самонаведения управляемого оружия, порядок получения и время прохождения радиолокационной информации; • задачи, дислокацию и возможности других соединений, частей и подразделений, способствующих выполнению боевой задачи зрп; • порядок и цели перегруппировки взаимодействующих и соседних (прикрываемых) соединений и частей.

В результате изучения соседей командир полка определяет: • в какой мере соседние соединения, части и подразделения способствуют выполнению поставленной боевой задачи; • какие мероприятия необходимо выполнить для обеспечения действенного взаимодействия.

Оценка других элементов предполагает: • оценку местности и климатических условий; • оценку радиоэлектронной обстановки; • оценку инженерной обстановки; • оценку радиационной, химической и биологической обстановки; • оценку экологической и общественно- политической обстановки

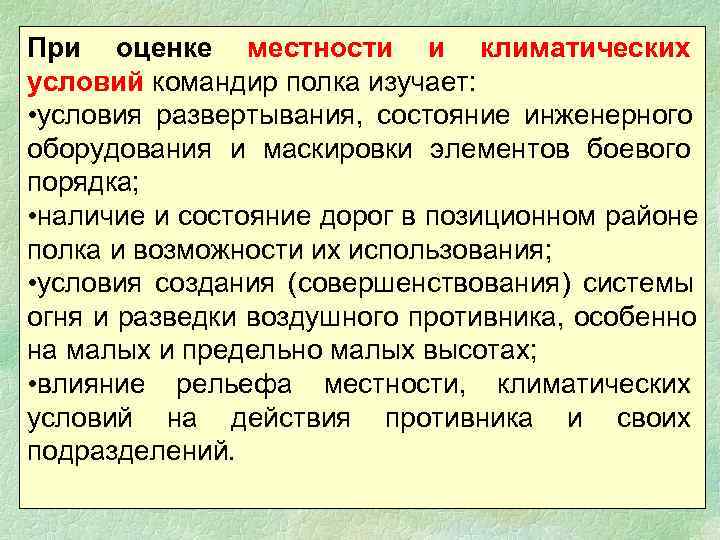

При оценке местности и климатических условий командир полка изучает: • условия развертывания, состояние инженерного оборудования и маскировки элементов боевого порядка; • наличие и состояние дорог в позиционном районе полка и возможности их использования; • условия создания (совершенствования) системы огня и разведки воздушного противника, особенно на малых и предельно малых высотах; • влияние рельефа местности, климатических условий на действия противника и своих подразделений.

В результате изучения местности и климатических условий определяются: • в какой мере рельеф местности и климатические условия влияют на выполнение боевой задачи; • возможные высоты полета самолетов, крылатых ракет и других летательных аппаратов; • зоны видимости радиолокационных средств на малых и предельно малых высотах; • какие необходимо провести мероприятия для максимального использования боевых возможностей полка и обмана противника.

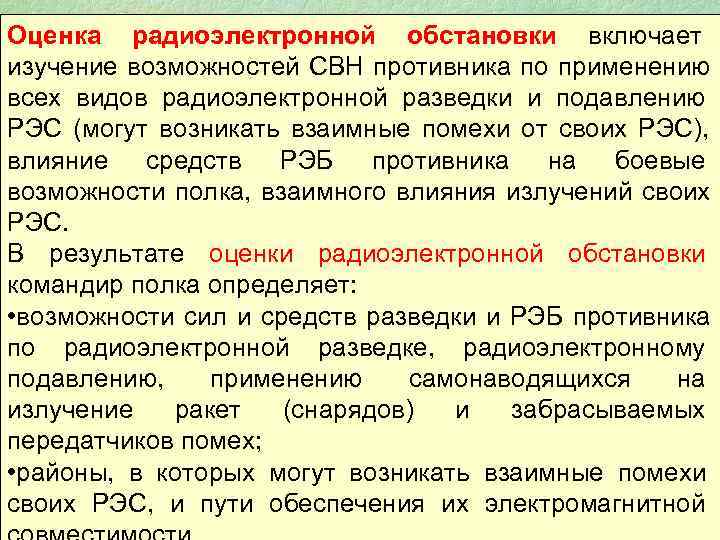

Оценка радиоэлектронной обстановки включает изучение возможностей СВН противника по применению всех видов радиоэлектронной разведки и подавлению РЭС (могут возникать взаимные помехи от своих РЭС), влияние средств РЭБ противника на боевые возможности полка, взаимного влияния излучений своих РЭС. В результате оценки радиоэлектронной обстановки командир полка определяет: • возможности сил и средств разведки и РЭБ противника по радиоэлектронной разведке, радиоэлектронному подавлению, применению самонаводящихся на излучение ракет (снарядов) и забрасываемых передатчиков помех; • районы, в которых могут возникать взаимные помехи своих РЭС, и пути обеспечения их электромагнитной

При оценке инженерной обстановки командир полка определяет: • возможность использования естественных складок местности для укрытия техники и вооружения; • возможность применения противником систем дистанционного минирования в позиционном районе и на путях маневра подразделений; • проходимость местности для боевой техники и транспортных средств, наличие и состояние дорог, мостов, искусственных сооружений в позиционном районе;

• характер водных преград, наличие и состояние переправ и гидротехнических сооружений; • наличие мест, пригодных для оборудования пунктов полевого водообеспечения; • маскирующие и защитные свойства местности; • изменения местности, происшедшие в результате применения противником оружия массового поражения, разрушений предприятий атомной энергетики и химической промышленности, плотин водохранилищ.

При оценке радиационной, химической и биологической обстановки командир полка определяет: • возможные зоны поражения подразделений; • зоны радиоактивного, химического и биологического заражения; • влияние указанных факторов на организацию и ведение боевых действий; • мероприятия по радиационной, химической и биологической защите.

зрп С получением боевой задачи командир полка: Уясняет боевую задачу, рассчитывает время, отдает предварительные распоряжения Оценивает обстановку Вырабатывает замысел решения и возможные варианты обороны Проводит тактические расчеты и принимает предварительное решение по карте Принимает решение на боевые действия после рекогносцировки местности Докладывает решение старшему начальнику для утверждения

ОСНОВУ РЕШЕНИЯ КОМАНДИРА СОСТАВЛЯЕТ ЗАМЫСЕЛ БОЕВЫХ ДЕЙСТВИЙ В КОТОРОМ ОПРЕДЕЛЯЮТСЯ: • объекты и направления, на обороне которых сосредотачиваются основные усилия полка; • тактические приемы и способы действий по уничтожению различного типа средств воздушного нападения, порядок их уничтожения зенитными ЗУР со специальной боевой частью (БЧ); • боевой порядок полка; • системы огня и разведки воздушного противника; • варианты маневра подразделениями и условия их осуществления.

После утверждения решения командиром соединения в зрп осуществляется планирование и организация боевых действий, причем само решение является составной частью плана боевых действий.

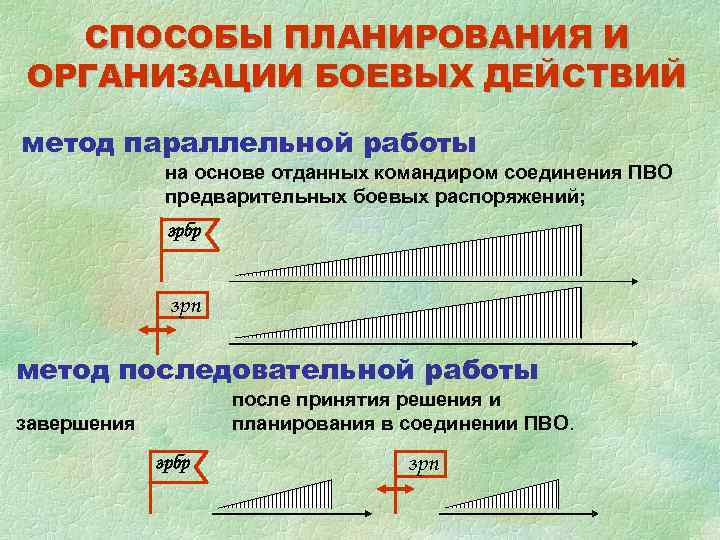

СПОСОБЫ ПЛАНИРОВАНИЯ И ОРГАНИЗАЦИИ БОЕВЫХ ДЕЙСТВИЙ метод параллельной работы на основе отданных командиром соединения ПВО предварительных боевых распоряжений; зрбр зрп метод последовательной работы после принятия решения и завершения планирования в соединении ПВО. зрбр зрп

ПЛАНИРОВАНИЕ И ОРГАНИЗАЦИЯ БОЕВЫХ ДЕЙСТВИЙ Планирование Постановка боевых действий задач подчиненным подразделениям Построение боевого порядка и создание системы огня Организация взаимодействия Организация обеспечения боевых действий Организация управления Подготовка подразделений к выполнению боевой задачи и поддержание их в боевой готовности

После принятия решения командир полка дает указания начальнику штаба, своим заместителям и начальникам служб на планирование боевых действий , осуществления контроля и оказание помощи подразделениям. КОМАНДИР ЗАМЕСТИТЕЛИ ЗПВР ЗМТО НАЧАЛЬНИК ШТАБА ЗАМЕСТИТЕЛИ СЛУЖБЫ РАВ ГСМ ВЕЩЕВАЯ ПРОДОВОЛЬСТВЕННАЯ ФИНАНСОВАЯ ИНЖЕНЕРНАЯ АВТОМОБИЛЬНАЯ СВЯЗИ

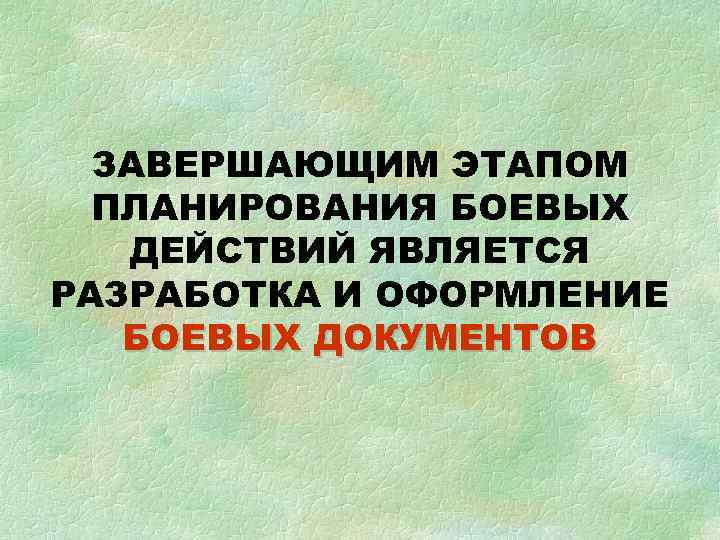

ЗАВЕРШАЮЩИМ ЭТАПОМ ПЛАНИРОВАНИЯ БОЕВЫХ ДЕЙСТВИЙ ЯВЛЯЕТСЯ РАЗРАБОТКА И ОФОРМЛЕНИЕ БОЕВЫХ ДОКУМЕНТОВ

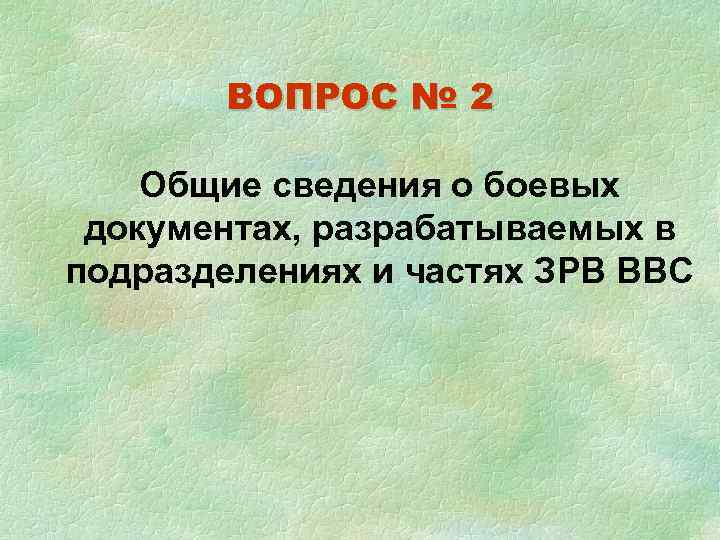

ВОПРОС № 2 Общие сведения о боевых документах, разрабатываемых в подразделениях и частях ЗРВ ВВС

БОЕВЫЕ ДОКУМЕНТЫ – это документы, относящиеся к подготовке и ведению боевых действий. ДОКУМЕНТЫ ОТЧЕТНО- ПО ИНФОРМАЦИОННЫЕ УПРАВЛЕНИЮ СПРАВОЧНЫЕ

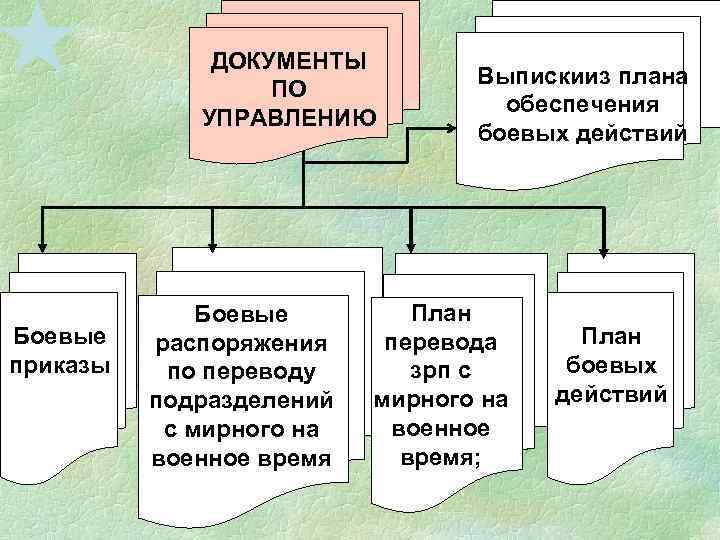

ДОКУМЕНТЫ Выпискииз плана ПО обеспечения УПРАВЛЕНИЮ боевых действий Боевые План Боевые распоряжения перевода План приказы по переводу зрп с боевых подразделений мирного на действий с мирного на военное время;

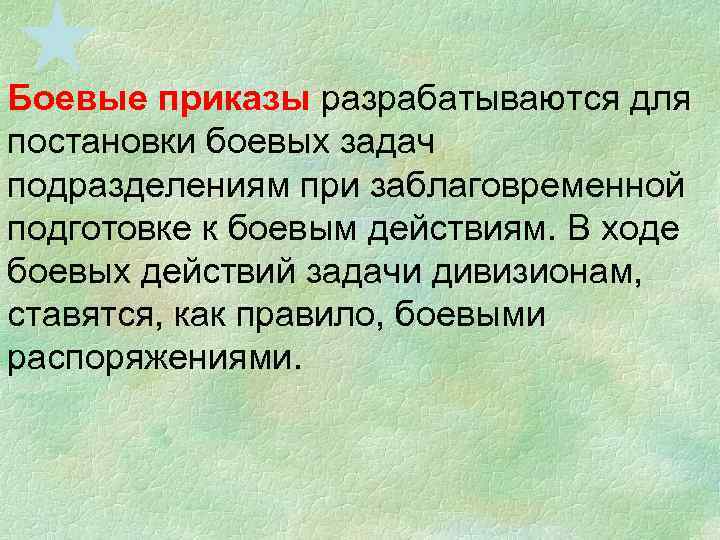

Боевые приказы разрабатываются для постановки боевых задач подразделениям при заблаговременной подготовке к боевым действиям. В ходе боевых действий задачи дивизионам, ставятся, как правило, боевыми распоряжениями.

БОЕВОЙ ПРИКАЗ Взаимодейс Сроки Боевая твующие готовности КП, задача, подразделе зрдн к боевым Краткие способы её ния, части, действиям. Замысел выводы из выполнения их задачи, боевых 5 оценки положение, действий противника секторы 3 2 ответственн 1 ости… Заместители Местоположение КП Выделяемый 4 на КП и ЗКП полка, порядок расход ресурсов управления при Способы и выходе из строя, 7 сроки варианты передачи и осуществления представления управления донесений 9 подразделениями при маневре КП зрп и зрдн 8 6

КОМАНДИР 543 ЗРП полковник И. Иванов НАЧАЛЬНИК ШТАБА 543 ЗРП подполковник С. Сидоров

План перевода полка с мирного на военное время (текстовая часть): • общие положения; • замысел перевода полка с мирного на военное время; • оповещение; • порядок перевода с мирного на военное время (мероприятия и сроки их выполнения, порядок усиления дежурных сил, порядок проведения мероприятий, направленных на поддержание полка в состоянии, обеспечивающем выполнением поставленных задач, мероприятия по предотвращению несанкционированного применения ядерного оружия); • организация взаимодействия; • организация управления; • порядок проверки боевой готовности.

В приложениях к плану перевода полка с мирного на военное время разрабатываются: • план управления; • план оповещения; • план по видам обеспечения; • план наращивания непосредственного прикрытия и наземной обороны; • план отмобилизования подразделений полка.

В штабе полка для каждого дивизиона при непосредственном участии их командиров и начальников штабов разрабатываются боевые распоряжения по переводу дивизионов (зрдн) с мирного на военное время, в которых указываются: • сигналы на перевод с мирного на военное время, порядок их доведения до дивизионов; • права должностных лиц по приведению в боевую готовность; • перечень основных мероприятий по степеням боевой готовности; • график контроля за приведением в высшие степени боевой готовности.

ПЛАН БОЕВЫХ ДЕЙСТВИЙ представляет собой совокупность документов, в которых детализируется Решение командира на боевые действия, определяются последовательность, способы и сроки выполнения боевых задач, порядок взаимодействия, обеспечения и управления подразделениями.

План боевых действий карта текстовой документ, «Решение командира … План обеспечения зрп на боевые действия» боевых действий … зрп приложение к Решению приложение к Плану командира … зрп на обеспечения боевых боевые действия карта действий … зрп, карта «Система огня и разведки «План обеспечения … зрп на малых боевых действий … зрп » высотах» текстовой документ, План текстовой документ, морально- пояснительная записка к психологического Решению командира … обеспечения боевых зрп на боевые действия действий … зрп

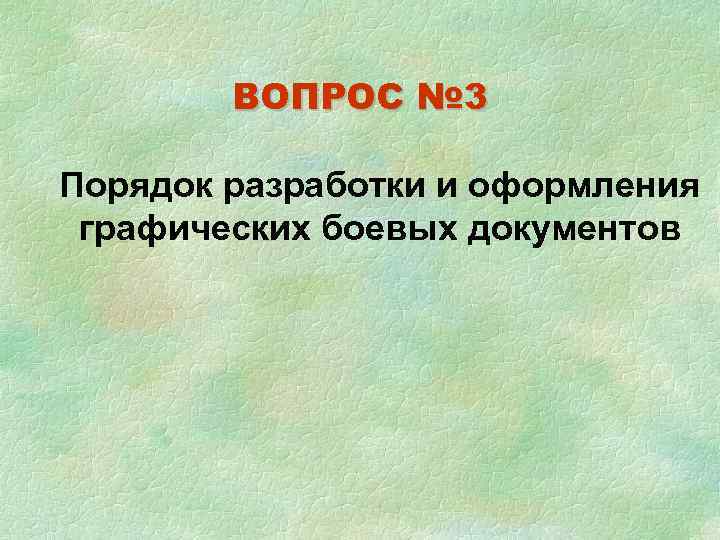

ВОПРОС № 3 Порядок разработки и оформления графических боевых документов

РЕШЕНИЕ КОМАНДИРА ПОЛКА НА БОЕВЫЕ ДЕЙСТВИЯ оформляется на карте, как правило, масштаба 1: 500 000. Размеры карты должны обеспечивать нанесение обстановки в полном объеме. В соответствии с руководящими документами приняты следующие размеры данной карты: демонстрационные – 180 х 220 см; настольные – 136 х 150 см.

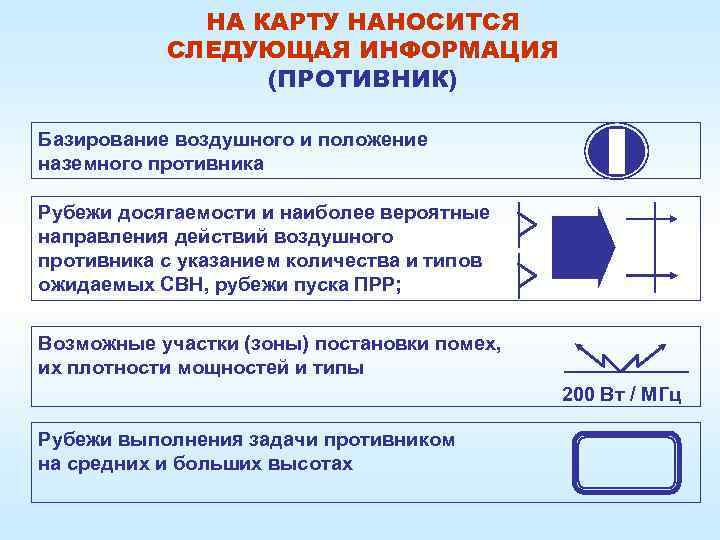

НА КАРТУ НАНОСИТСЯ СЛЕДУЮЩАЯ ИНФОРМАЦИЯ (ПРОТИВНИК) Базирование воздушного и положение наземного противника Рубежи досягаемости и наиболее вероятные направления действий воздушного противника с указанием количества и типов ожидаемых СВН, рубежи пуска ПРР; Возможные участки (зоны) постановки помех, их плотности мощностей и типы 200 Вт / МГц Рубежи выполнения задачи противником на средних и больших высотах

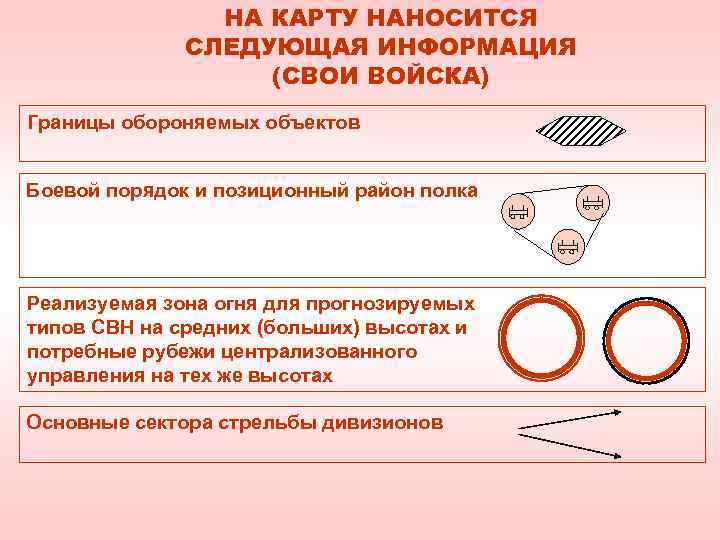

НА КАРТУ НАНОСИТСЯ СЛЕДУЮЩАЯ ИНФОРМАЦИЯ (СВОИ ВОЙСКА) Границы обороняемых объектов Боевой порядок и позиционный район полка Реализуемая зона огня для прогнозируемых типов СВН на средних (больших) высотах и потребные рубежи централизованного управления на тех же высотах Основные сектора стрельбы дивизионов

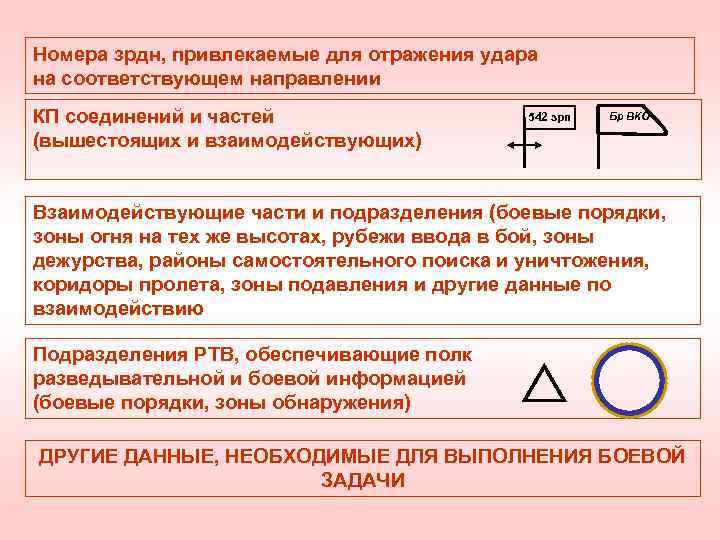

Номера зрдн, привлекаемые для отражения удара на соответствующем направлении КП соединений и частей 542 зрп Бр ВКО (вышестоящих и взаимодействующих) Взаимодействующие части и подразделения (боевые порядки, зоны огня на тех же высотах, рубежи ввода в бой, зоны дежурства, районы самостоятельного поиска и уничтожения, коридоры пролета, зоны подавления и другие данные по взаимодействию Подразделения РТВ, обеспечивающие полк разведывательной и боевой информацией (боевые порядки, зоны обнаружения) ДРУГИЕ ДАННЫЕ, НЕОБХОДИМЫЕ ДЛЯ ВЫПОЛНЕНИЯ БОЕВОЙ ЗАДАЧИ

В ВИДЕ ТАБЛИЦ НА КАРТЕ УКАЗЫВАЮТСЯ Огневые возможности и Варианты маневра КП и ожидаемая эффективность дивизионов боевых действий Взаимодействующие силы и Взаимное огневое средства ПВО и их прикрытие соседних зрдн на возможности малых высотах. 2, 3 2, 1 1, 3 2 1 3 3 2 1

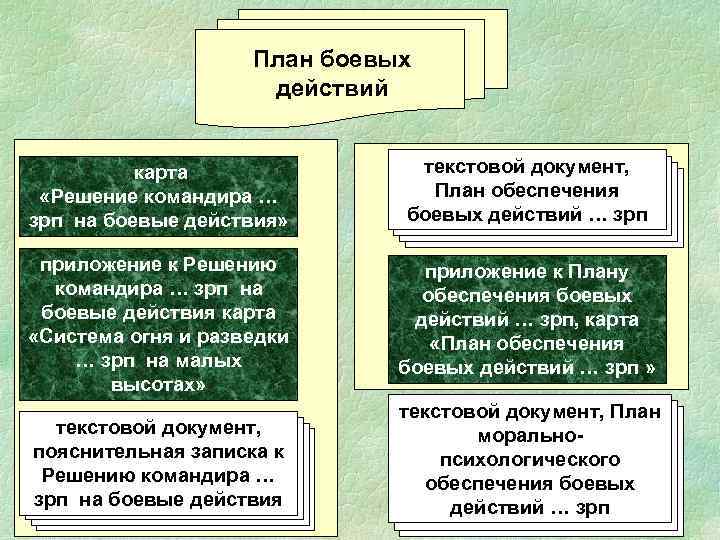

План боевых действий карта текстовой документ, «Решение командира … План обеспечения зрп на боевые действия» боевых действий … зрп приложение к Решению приложение к Плану командира … зрп на обеспечения боевых боевые действия карта действий … зрп, карта «Система огня и разведки «План обеспечения … зрп на малых боевых действий … зрп » высотах» текстовой документ, План текстовой документ, морально- пояснительная записка к психологического Решению командира … обеспечения боевых зрп на боевые действия действий … зрп

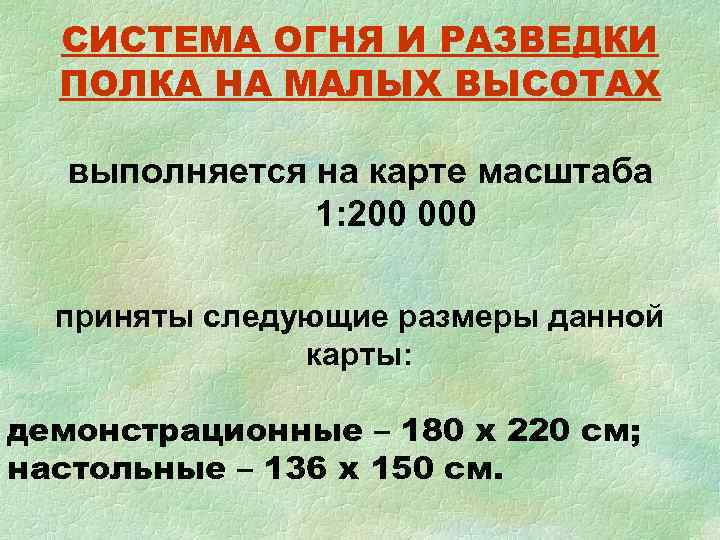

СИСТЕМА ОГНЯ И РАЗВЕДКИ ПОЛКА НА МАЛЫХ ВЫСОТАХ выполняется на карте масштаба 1: 200 000 приняты следующие размеры данной карты: демонстрационные – 180 х 220 см; настольные – 136 х 150 см.

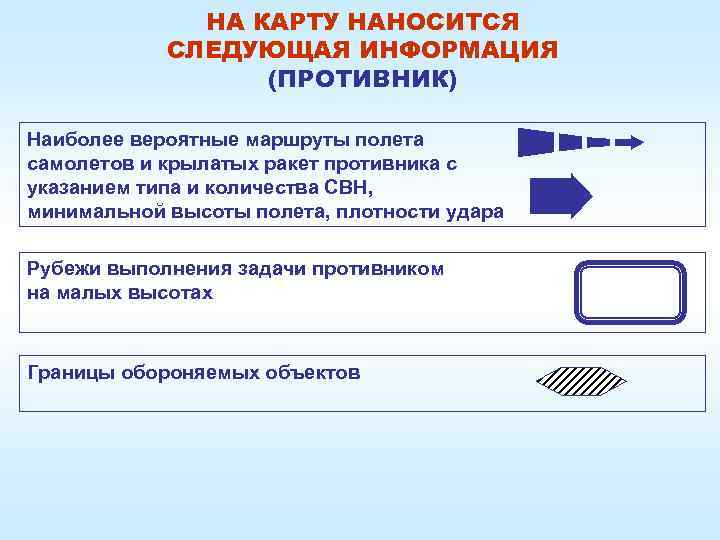

НА КАРТУ НАНОСИТСЯ СЛЕДУЮЩАЯ ИНФОРМАЦИЯ (ПРОТИВНИК) Наиболее вероятные маршруты полета самолетов и крылатых ракет противника с указанием типа и количества СВН, минимальной высоты полета, плотности удара Рубежи выполнения задачи противником на малых высотах Границы обороняемых объектов

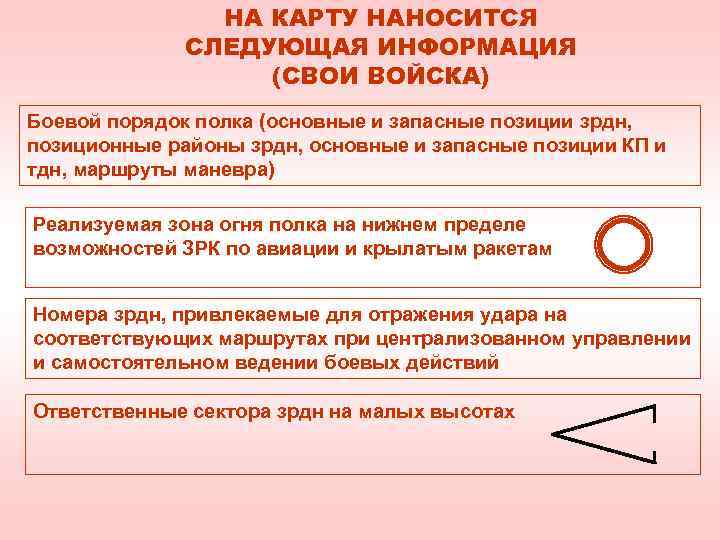

НА КАРТУ НАНОСИТСЯ СЛЕДУЮЩАЯ ИНФОРМАЦИЯ (СВОИ ВОЙСКА) Боевой порядок полка (основные и запасные позиции зрдн, позиционные районы зрдн, основные и запасные позиции КП и тдн, маршруты маневра) Реализуемая зона огня полка на нижнем пределе возможностей ЗРК по авиации и крылатым ракетам Номера зрдн, привлекаемые для отражения удара на соответствующих маршрутах при централизованном управлении и самостоятельном ведении боевых действий Ответственные сектора зрдн на малых высотах

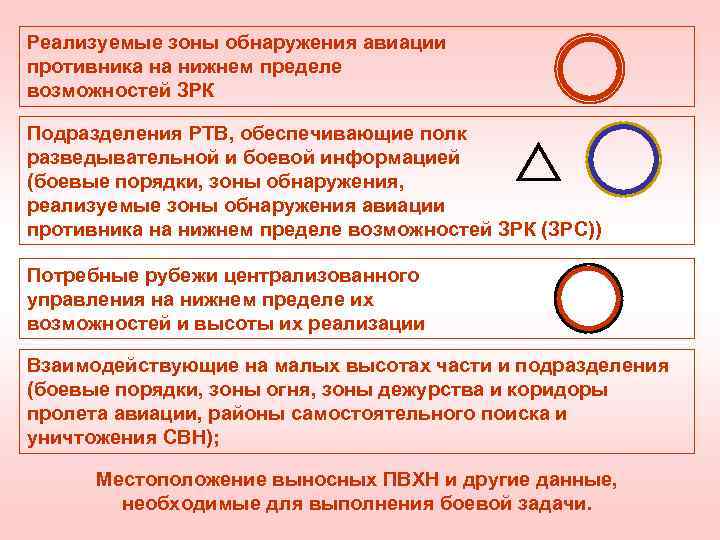

Реализуемые зоны обнаружения авиации противника на нижнем пределе возможностей ЗРК Подразделения РТВ, обеспечивающие полк разведывательной и боевой информацией (боевые порядки, зоны обнаружения, реализуемые зоны обнаружения авиации противника на нижнем пределе возможностей ЗРК (ЗРС)) Потребные рубежи централизованного управления на нижнем пределе их возможностей и высоты их реализации Взаимодействующие на малых высотах части и подразделения (боевые порядки, зоны огня, зоны дежурства и коридоры пролета авиации, районы самостоятельного поиска и уничтожения СВН); Местоположение выносных ПВХН и другие данные, необходимые для выполнения боевой задачи.

В ВИДЕ СХЕМ НА КАРТЕ УКАЗЫВАЮТСЯ Кратность перекрытия зон Дальность обнаружения поражения по вариантам крылатых ракет маневра зрдн Уменьшение дальности обнаружения РЛС в помехах.

План боевых действий карта текстовой документ, «Решение командира … План обеспечения зрп на боевые действия» боевых действий … зрп приложение к Решению приложение к Плану командира … зрп на обеспечения боевых боевые действия карта действий … зрп, карта «Система огня и разведки «План обеспечения … зрп на малых боевых действий … зрп » высотах» текстовой документ, План текстовой документ, морально- пояснительная записка к психологического Решению командира … обеспечения боевых зрп на боевые действия действий … зрп

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К РЕШЕНИЮ КОМАНДИРА … ЗРП НА БОЕВЫЕ ДЕЙСТВИЯ ВКЛЮЧАЕТ СЛЕДУЮЩИЕ РАЗДЕЛЫ: Выводы из Боевые задачи оценки подчиненным воздушного Боевая подразделениям противника задача полка Взаимодействие Замысел боевых действий Восстановление 4 1 2 Управление 5 3 6 7

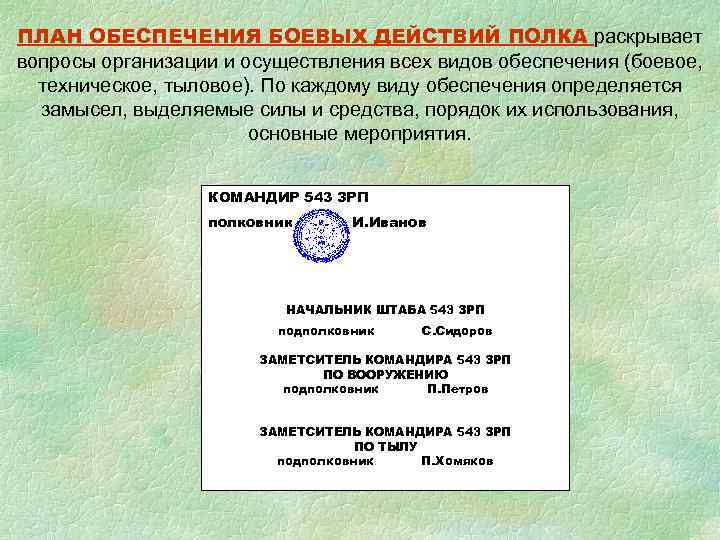

ПЛАН ОБЕСПЕЧЕНИЯ БОЕВЫХ ДЕЙСТВИЙ ПОЛКА раскрывает вопросы организации и осуществления всех видов обеспечения (боевое, техническое, тыловое). По каждому виду обеспечения определяется замысел, выделяемые силы и средства, порядок их использования, основные мероприятия. КОМАНДИР 543 ЗРП полковник И. Иванов НАЧАЛЬНИК ШТАБА 543 ЗРП подполковник С. Сидоров ЗАМЕТСИТЕЛЬ КОМАНДИРА 543 ЗРП ПО ВООРУЖЕНИЮ подполковник П. Петров ЗАМЕТСИТЕЛЬ КОМАНДИРА 543 ЗРП ПО ТЫЛУ подполковник П. Хомяков

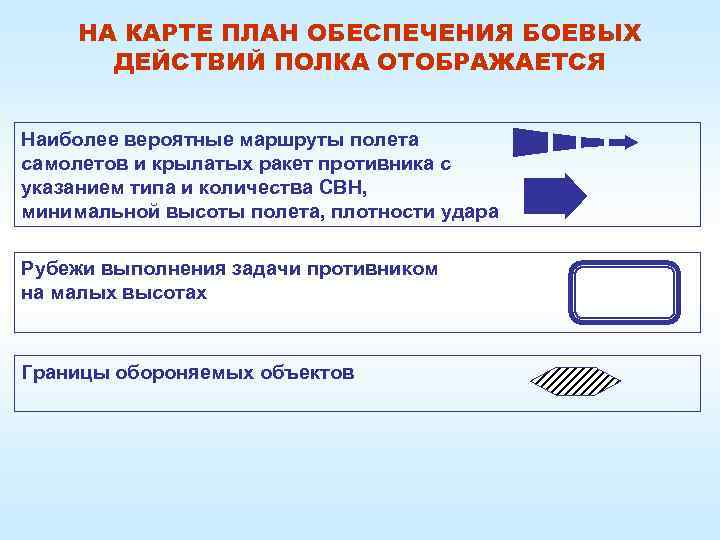

НА КАРТЕ ПЛАН ОБЕСПЕЧЕНИЯ БОЕВЫХ ДЕЙСТВИЙ ПОЛКА ОТОБРАЖАЕТСЯ Наиболее вероятные маршруты полета самолетов и крылатых ракет противника с указанием типа и количества СВН, минимальной высоты полета, плотности удара Рубежи выполнения задачи противником на малых высотах Границы обороняемых объектов

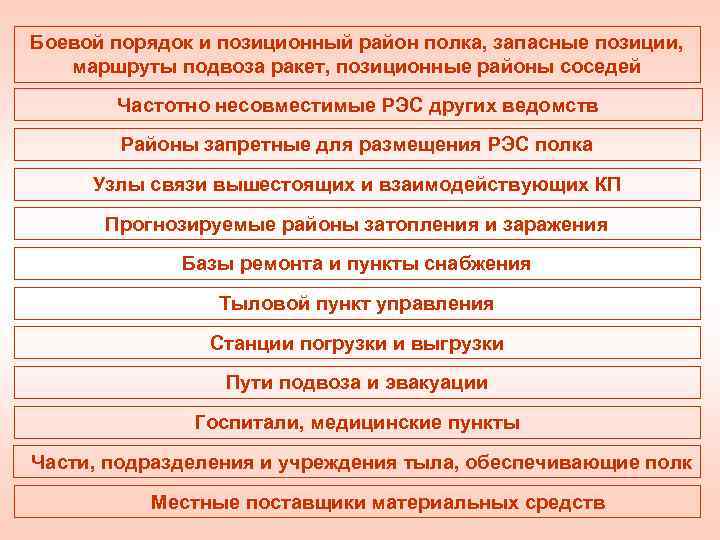

Боевой порядок и позиционный район полка, запасные позиции, маршруты подвоза ракет, позиционные районы соседей Частотно несовместимые РЭС других ведомств Районы запретные для размещения РЭС полка Узлы связи вышестоящих и взаимодействующих КП Прогнозируемые районы затопления и заражения Базы ремонта и пункты снабжения Тыловой пункт управления Станции погрузки и выгрузки Пути подвоза и эвакуации Госпитали, медицинские пункты Части, подразделения и учреждения тыла, обеспечивающие полк Местные поставщики материальных средств

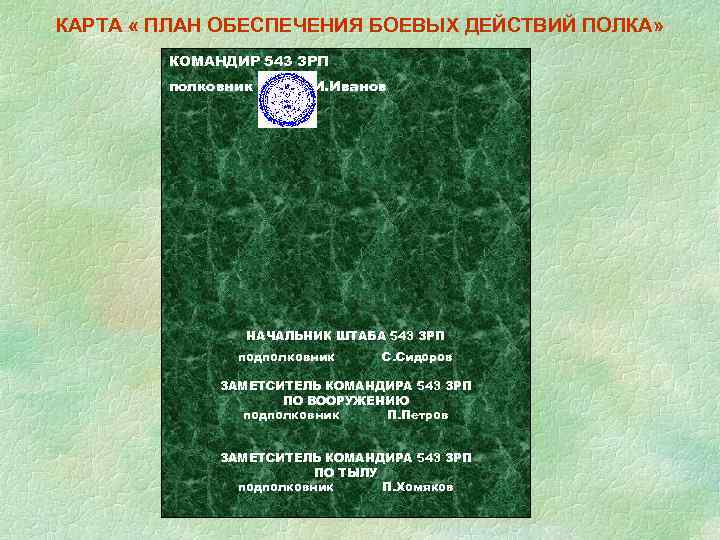

КАРТА « ПЛАН ОБЕСПЕЧЕНИЯ БОЕВЫХ ДЕЙСТВИЙ ПОЛКА» КОМАНДИР 543 ЗРП полковник И. Иванов НАЧАЛЬНИК ШТАБА 543 ЗРП подполковник С. Сидоров ЗАМЕТСИТЕЛЬ КОМАНДИРА 543 ЗРП ПО ВООРУЖЕНИЮ подполковник П. Петров ЗАМЕТСИТЕЛЬ КОМАНДИРА 543 ЗРП ПО ТЫЛУ подполковник П. Хомяков

Решение командира дивизиона оформляется на карте «Рабочая карта командира … зрдн … зрп» . На «Рабочей карте командира … зрдн…зрп» отображается: • наиболее вероятные маршруты действий СВН с указанием типа и количества, минимальных высот их полета и плотностей удара; • рубежи выполнения задачи воздушным противником; • возможные участки (зоны) постановки помех, плотности мощностей и типы помех; • границы обороняемых объектов; • боевые (основные и запасные) позиции, ложные позиции, позиционный район зрдн, маршруты маневра;

• реализуемая зона поражения на нижнем пределе возможностей ЗРК по авиации и крылатым ракетам; • зоны поражения на средних и больших высотах для ЗРК ДД; • реализуемые зоны обнаружения для собственных средств разведки по авиации и крылатым ракетам на нижнем пределе возможностей ЗРК (ЗРС); • подразделения РТВ, обеспечивающие зрдн разведывательной и боевой информацией (боевой порядок, реализуемые зоны обнаружения на тех же высотах); • основной сектор стрельбы, ответственный сектор зрдн на малых высотах;
