Московский государственный строительный университет Институт экономики управления и

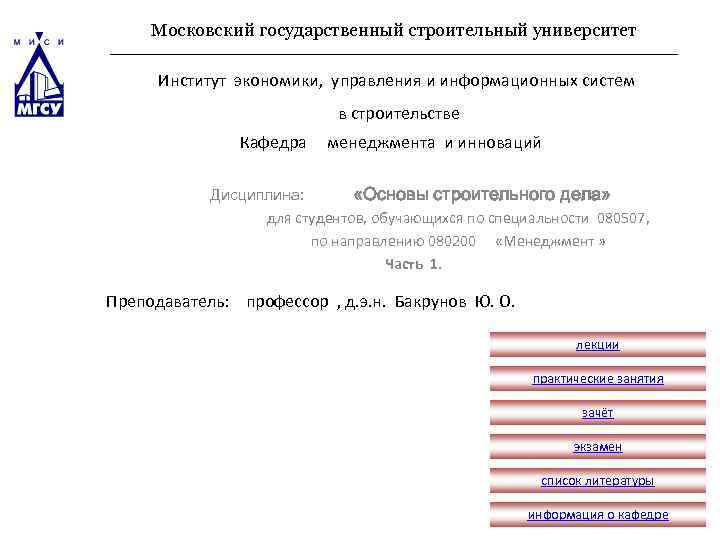

Московский государственный строительный университет Институт экономики, управления и информационных систем в строительстве Кафедра менеджмента и инноваций Дисциплина: «Основы строительного дела» для студентов, обучающихся по специальности 080507, по направлению 080200 «Менеджмент » Часть 1. Преподаватель: профессор , д. э. н. Бакрунов Ю. О. лекции практические занятия зачёт экзамен список литературы информация о кафедре

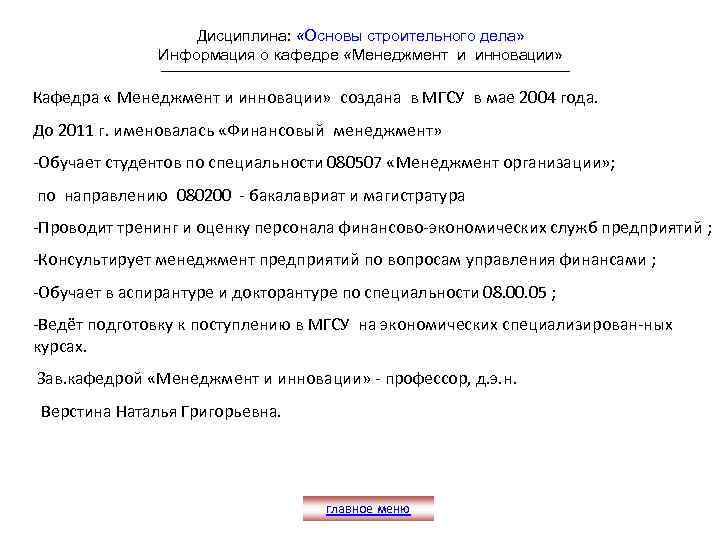

Дисциплина: «Основы строительного дела» Информация о кафедре «Менеджмент и инновации» Кафедра « Менеджмент и инновации» создана в МГСУ в мае 2004 года. До 2011 г. именовалась «Финансовый менеджмент» -Обучает студентов по специальности 080507 «Менеджмент организации» ; по направлению 080200 - бакалавриат и магистратура -Проводит тренинг и оценку персонала финансово-экономических служб предприятий ; -Консультирует менеджмент предприятий по вопросам управления финансами ; -Обучает в аспирантуре и докторантуре по специальности 08. 00. 05 ; -Ведёт подготовку к поступлению в МГСУ на экономических специализирован-ных курсах. Зав. кафедрой «Менеджмент и инновации» - профессор, д. э. н. Верстина Наталья Григорьевна. главное меню

«Основы строительного дела» Содержание лекционного курса. Осенний семестр. (Лекции № 1 -9) Лекция № 1 Введение в курс. Основные понятия, принятые в строительном производстве. Содержание и структура строительных процессов. Участники инвестиционно-строительного цикла и их ос-новные функции. Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. Технологические карты. Создание геодезической разбивочной основы. Расчистка территории. Отвод поверхностных и грунтовых вод. Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Строительные грузы и виды транспорта. Погрузо-разгрузочные работы. Складирование строительных грузов. Технология производства земляных работ. Основные понятия. Виды земляных сооружений. Грунты и их строительные свойства. Укрепление грунтов. Основные способы разработки грунтов. Лекция № 4 Лекция № 5 Технология производства земляных работ – ч. 2. Разработка грунта одноковшовыми экскаваторами непрерывного действия. Лекция № 6 Технология производства земляных работ – ч. 3. Разработка грунта землеройно-транспортны-ми машинами. Уплотнение грунта. Лекция № 7 Технология производства свайных работ. Классификация, методы производства работ. Устройство ростверков. Возведение подземных сооружений. Лекция № 8 Технология бетонных и железобетонных работ. – ч. 1. Общие положения. Установка опалубки. Конструкции современных опалубочных систем. Виды арматуры и арматурных изделий. Лекция № 9 Технология бетонных и железобетонных работ. – ч. 2. Транспортирование, укладка и уплотнение бетонное смеси. Технология бетонирования отдельных конструкций. Уход за бетоном. главное меню лекции № 1 - 9

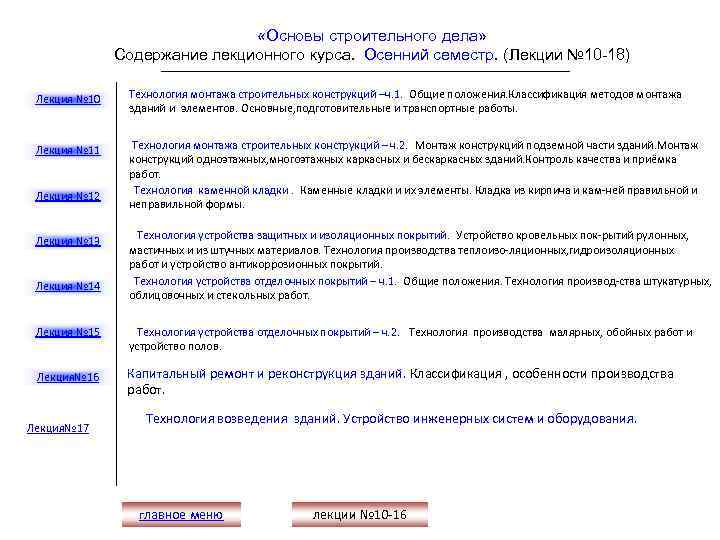

«Основы строительного дела» Содержание лекционного курса. Осенний семестр. (Лекции № 10 -18) Лекция № 10 Технология монтажа строительных конструкций –ч. 1. Общие положения. Классификация методов монтажа зданий и элементов. Основные, подготовительные и транспортные работы. Лекция № 11 Технология монтажа строительных конструкций – ч. 2. Монтаж конструкций подземной части зданий. Монтаж конструкций одноэтажных, многоэтажных каркасных и бескаркасных зданий. Контроль качества и приёмка работ. Технология каменной кладки. Каменные кладки и их элементы. Кладка из кирпича и кам-ней правильной и неправильной формы. Лекция № 12 Лекция № 13 Лекция № 14 Технология устройства защитных и изоляционных покрытий. Устройство кровельных пок-рытий рулонных, мастичных и из штучных материалов. Технология производства теплоизо-ляционных, гидроизоляционных работ и устройство антикоррозионных покрытий. Технология устройства отделочных покрытий – ч. 1. Общие положения. Технология производ-ства штукатурных, облицовочных и стекольных работ. Лекция № 15 Технология устройства отделочных покрытий – ч. 2. Технология производства малярных, обойных работ и устройство полов. Лекция№ 16 Капитальный ремонт и реконструкция зданий. Классификация , особенности производства работ. Лекция№ 17 Технология возведения зданий. Устройство инженерных систем и оборудования. главное меню лекции № 10 -16

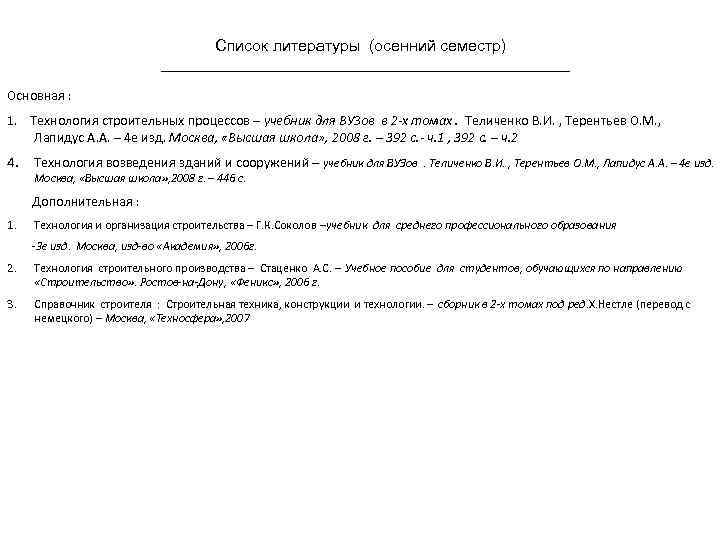

Список литературы (осенний семестр) Основная : 1. Технология строительных процессов – учебник для ВУЗов в 2 -х томах. Теличенко В. И. , Терентьев О. М. , Лапидус А. А. – 4 е изд. Москва, «Высшая школа» , 2008 г. – 392 c. - ч. 1 , 392 с. – ч. 2 4. Технология возведения зданий и сооружений – учебник для ВУЗов. Теличенко В. И. , Терентьев О. М. , Лапидус А. А. – 4 е изд. Москва, «Высшая школа» , 2008 г. – 446 с. Дополнительная : 1. Технология и организация строительства – Г. К. Соколов –учебник для среднего профессионального образования -3 е изд. Москва, изд-во «Академия» , 2006 г. 2. Технология строительного производства – Стаценко А. С. – Учебное пособие для студентов, обучающихся по направлению «Строительство» . Ростов-на-Дону, «Феникс» , 2006 г. 3. Справочник строителя : Строительная техника, конструкции и технологии. – сборник в 2 -х томах под ред. Х. Нестле (перевод с немецкого) – Москва, «Техносфера» , 2007

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. План лекции: § 1. Основные понятия, принятые в строительном производстве. 1 § 2. Этапы реализации и функции участников инвестиционно- 4 2 строительного процесса. § 3. Содержание и структура строительных процессов главное меню 5 6 3

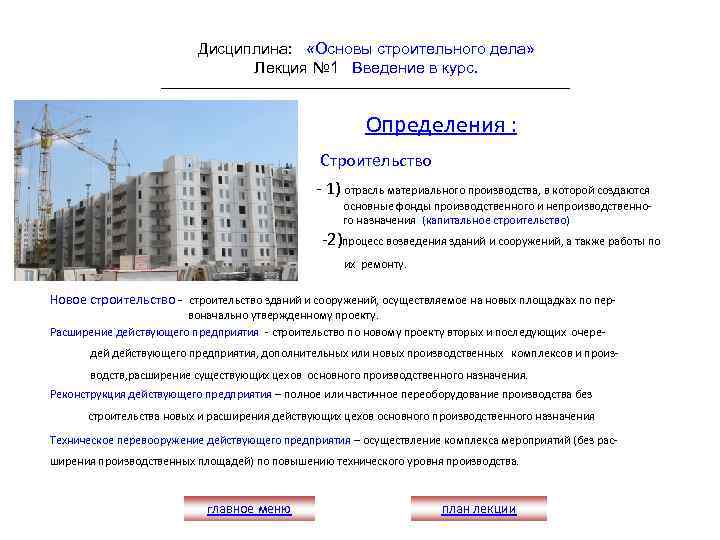

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Определения : Строительство - 1) отрасль материального производства, в которой создаются основные фонды производственного и непроизводственного назначения (капитальное строительство) -2)процесс возведения зданий и сооружений, а также работы по их ремонту. Новое строительство - строительство зданий и сооружений, осуществляемое на новых площадках по первоначально утвержденному проекту. Расширение действующего предприятия - строительство по новому проекту вторых и последующих очере- действующего предприятия, дополнительных или новых производственных комплексов и производств, расширение существующих цехов основного производственного назначения. Реконструкция действующего предприятия – полное или частичное переоборудование производства без строительства новых и расширения действующих цехов основного производственного назначения Техническое перевооружение действующего предприятия – осуществление комплекса мероприятий (без расширения производственных площадей) по повышению технического уровня производства. главное меню план лекции

Дисциплина: « Основы строительного дела» Лекция № 1 Введение в курс. Строительное производство (совокупность производственных процессов, выполняемых на строительной площадке) Технология строительных процессов Организация строительного производства Наука о методах выполнения строительных процессов, Наука, определяющая сущность предстроительного обеспечивающих обработку строительных материалов, проектирования и изысканий , взаимосвязь выпол- полуфабрикатов и конструкций с качественным измене- нения строительных процессов во времени и прост- нием их состояния, физико-химических свойств, геомет- ранстве, материально-технического обеспечения рических размеров с целью получения продукции за- строительства, оперативного планирования и управ- данного качества. ления производством. Главное меню План лекции

Дисциплина: « Основы строительного дела» Лекция № 1 Введение в курс. Главное меню План лекции

Дисциплина: « Основы строительного дела» Лекция № 1 Введение в курс. Главное меню План лекции

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Виды строительства Строительство Жилищногражданское Промышленное Транспортное Гидротехническое Сельское - жилые здания -заводы -железные дороги -плотины -здания и соору- - общественные - фабрики - автомагистрали - дамбы жения с/х произв. - торговые - произв. цеха - сооруж. водного - судоходные и оро -бытовые и жилые - прочие граждан- - разл. предприятия сительн. каналы здания для сель- -гидротехнические ского населения ские здания материал. произв. транспорта -сооруж. воздушного транспорта сооружения -сооруж. магистрал. трубопров. главное меню план лекции

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Этапы реализации и функции участников инвестиционно-строительного процесса. Наименование Этапа 1 Предпроектный подготовительный Период Мероприятия , проводимые участниками инвестиционного процесса Генпроектировщик Генподрядчик Разработка плана строительства. Выбор и отвод площадки стр-ва Подготовка тендерной документ. Оформление исх-разреш. докум. Анализ проектных предложений. . Протокол о намерениях, размещение заказа на проектную документацию. Изучение, анализ исходных данных. Архитектурная концепция, эскизы. Подготовка контракта с Заказчиком. Предварительные переговоры. Протокол о намерениях. Заказчик, инвестор 2 Проектирование Согласование концепции и вариантов. Подготовка задания на проект-е. Проработка, подписание контракта Поэтапное согласование ПСД Согласование стадийности проект-я. Заключение контракта. Сбор, согласование ТУ на проект-е. Процесс проектирования, проработка проектно-сметной документации. Участие в тендере по выбору Генподрядной организации. Заключение контракта. Освоение участка, инженерная подготовка. 3 Строительство Оформление разрешения на стр-во Технический надзор. Подтверждение выполненных объемов работ и их финансирование. Контроль за ведением авт. надзора. Осуществление авторского надзора. Освидетельствование объемов выполняемых работ и их соответствие проектным решениям. Подписание актов скрытых работ. Реализация проектного решения. 4 Ввод объекта в эксплуатацию Организация приемки выполненных работ. Участие в рабочей комиссии. Контроль за ликвидацией недодел. Подго. документов Гос. комиссии Участие в работе Гос. комиссии и приемке объекта в эксплуатацию. Ликвидация замечаний рабочей комиссии. Сдача объекта. главное меню план лекции

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Классификация строительных процессов Процессы строительной площадки Заготовительные Монтажноукладочные Подготовительные По значению в производстве Транспортные По степени механизации По степени сложности Ведущие Механизированные Простые Совмещенные Полумеханизиров. Комплексные Ручные главное меню план лекции

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Структурная схема комплексного строительного процесса. Комплексный процесс возведения железобетонных фундаментов Рабочие процессы Рабочие операции Опалубливание Установка щитов Строповка Зацепление крюка Подача сигнала к подъему Подъем Армирование Устройство кружал Установка Закрепл. опалубки Рабочие приемы Проверка надежности зацепления Рабочие движения главное меню Бетонирование план лекции

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Материальные элементы строительных процессов Строительные материалы Природные Полуфабрикаты Искусственные Лесные Вяжущие Каменные плотн. и рыхлые Искусственные камни Прочие Технические требования - в соответствии со СНи. П, ГОСТ, ТУ главное меню план лекции Детали и изделия

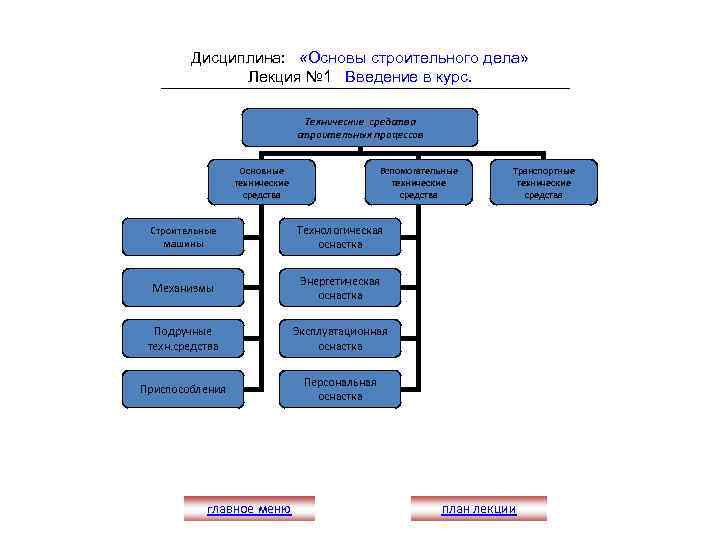

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Технические средства строительных процессов Основные технические средства Вспомогательные технические средства Строительные машины Технологическая оснастка Механизмы Энергетическая оснастка Подручные техн. средства Эксплуатационная оснастка Приспособления Транспортные технические средства Персональная оснастка главное меню план лекции

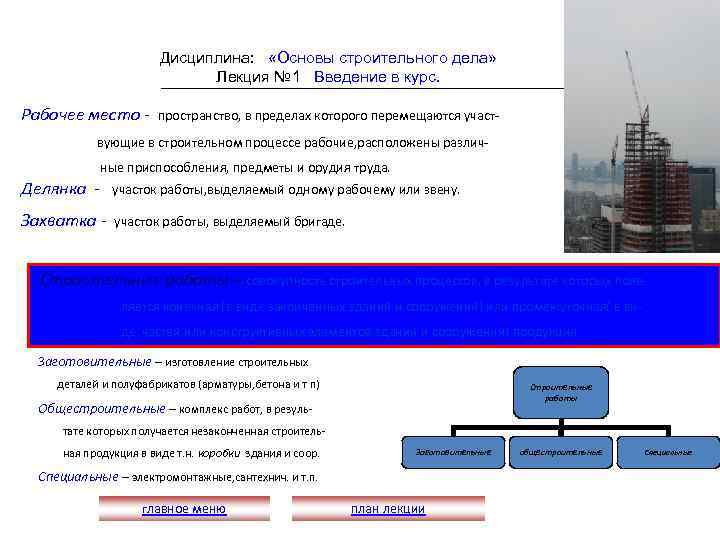

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. Рабочее место - пространство, в пределах которого перемещаются участ- вующие в строительном процессе рабочие, расположены различные приспособления, предметы и орудия труда. Делянка - участок работы, выделяемый одному рабочему или звену. Захватка - участок работы, выделяемый бригаде. Строительные работы – совокупность строительных процессов, в результате которых появляется конечная (в виде законченных зданий и сооружений) или промежуточная( в виде частей или конструктивных элементов зданий и сооружений) продукция. Заготовительные – изготовление строительных деталей и полуфабрикатов (арматуры, бетона и т п) Строительные работы Общестроительные – комплекс работ, в результате которых получается незаконченная строительная продукция в виде т. н. коробки здания и соор. Заготовительные Специальные – электромонтажные, сантехнич. и т. п. главное меню план лекции общестроительные Специальные

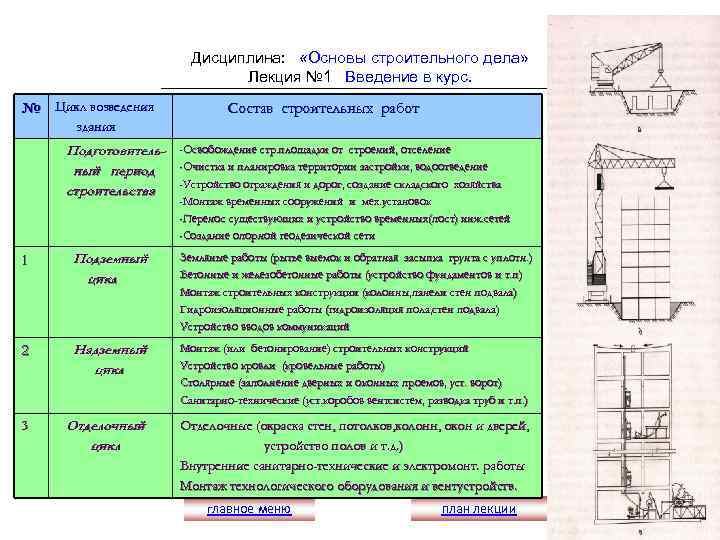

Дисциплина: «Основы строительного дела» Лекция № 1 Введение в курс. № Цикл возведения Состав строительных работ здания Подготовительный период строительства -Освобождение стр. площадки от строений, отселение -Очистка и планировка территории застройки, водоотведение -Устройство ограждения и дорог, создание складского хозяйства -Монтаж временных сооружений и мех. установок -Перенос существующих и устройство временных(пост) инж. сетей -Создание опорной геодезической сети Подземный цикл Земляные работы (рытье выемок и обратная засыпка грунта с уплотн. ) Бетонные и железобетонные работы (устройство фундаментов и т. п) Монтаж строительных конструкции (колонны, панели стен подвала) Гидроизоляционные работы (гидроизоляция пола, стен подвала) Устройство вводов коммуникаций 2 Надземный цикл Монтаж (или бетонирование) строительных конструкций Устройство кровли (кровельные работы) Столярные (заполнение дверных и оконных проемов, уст. ворот) Санитарно-технические (уст. коробов вентсистем, разводка труб и т. п. ) 3 Отделочный цикл Отделочные (окраска стен, потолков, колонн, окон и дверей, устройство полов и т. д. ) Внутренние санитарно-технические и электромонт. работы Монтаж технологического оборудования и вентустройств. 1 . главное меню план лекции

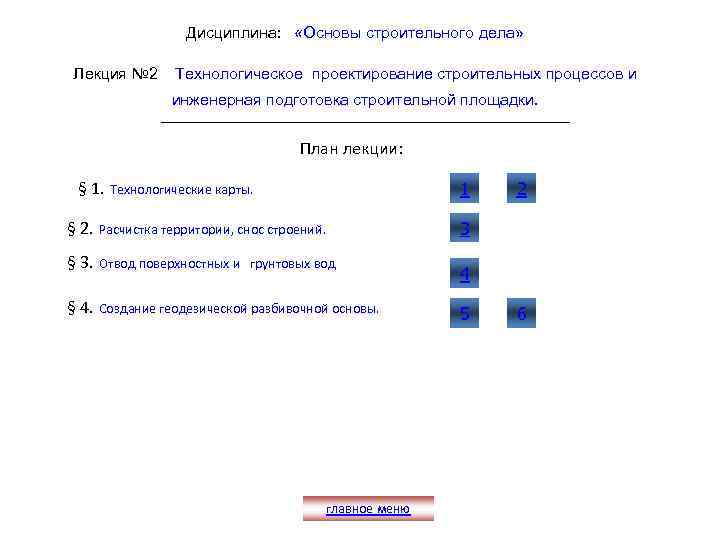

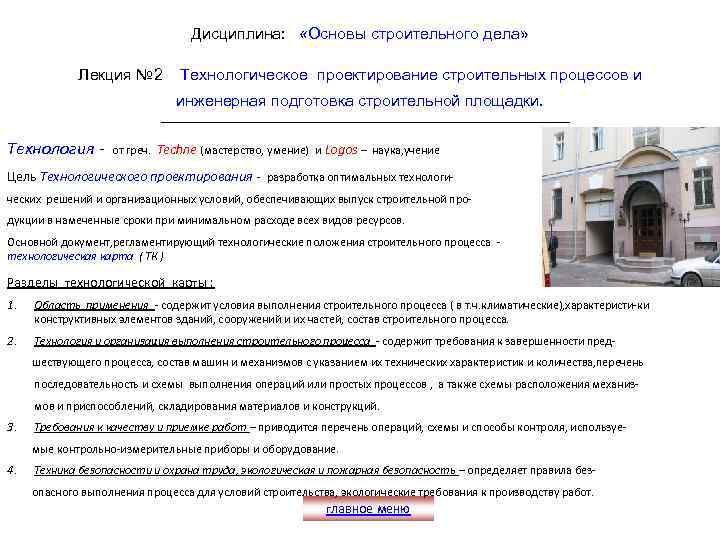

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. План лекции: § 1. 1 Технологические карты. § 2. Расчистка территории, снос строений. § 3. Отвод поверхностных и грунтовых вод § 4. Создание геодезической разбивочной основы. 2 3 главное меню 4 5 6

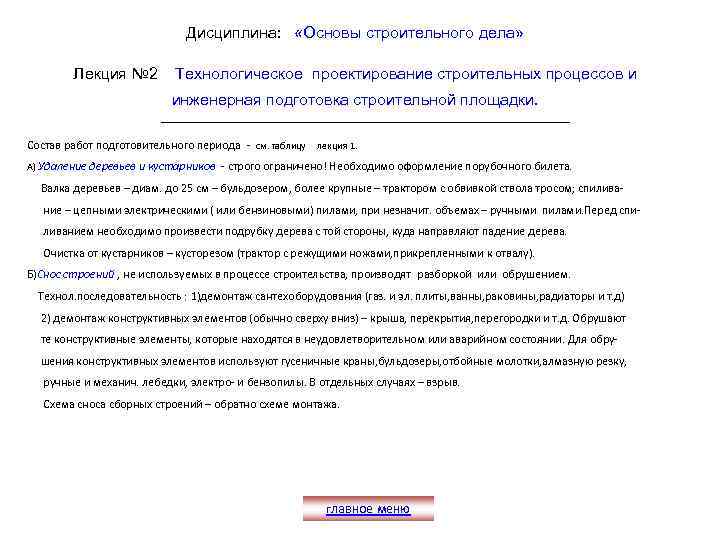

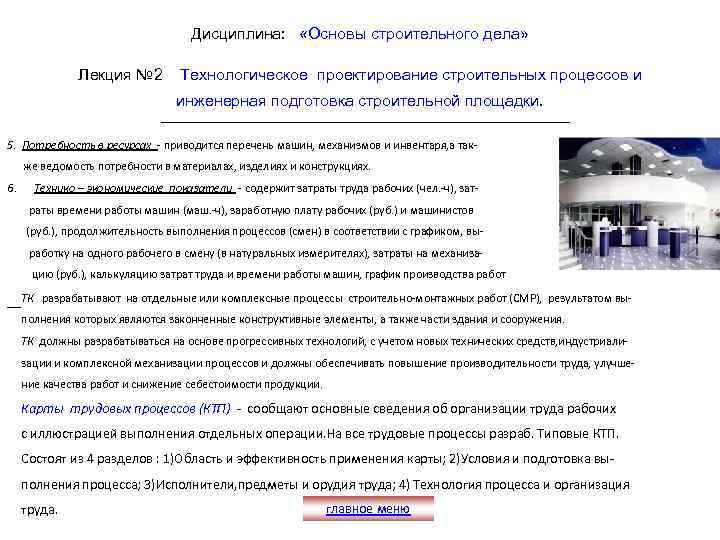

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. Технология - от греч. Techne (мастерство, умение) и Logos – наука, учение Цель Технологического проектирования - разработка оптимальных технологических решений и организационных условий, обеспечивающих выпуск строительной продукции в намеченные сроки при минимальном расходе всех видов ресурсов. Основной документ, регламентирующий технологические положения строительного процесса технологическая карта ( ТК ) Разделы технологической карты : 1. Область применения - содержит условия выполнения строительного процесса ( в т. ч. климатические), характеристи-ки конструктивных элементов зданий, сооружений и их частей, состав строительного процесса. 2. Технология и организация выполнения строительного процесса - содержит требования к завершенности предшествующего процесса, состав машин и механизмов с указанием их технических характеристик и количества, перечень последовательность и схемы выполнения операций или простых процессов , а также схемы расположения механизмов и приспособлений, складирования материалов и конструкций. 3. Требования к качеству и приемке работ – приводится перечень операций, схемы и способы контроля, используемые контрольно-измерительные приборы и оборудование. 4. Техника безопасности и охрана труда, экологическая и пожарная безопасность – определяет правила безопасного выполнения процесса для условий строительства, экологические требования к производству работ. главное меню

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. 5. Потребность в ресурсах - приводится перечень машин, механизмов и инвентаря, а также ведомость потребности в материалах, изделиях и конструкциях. 6. Технико – экономические показатели - содержит затраты труда рабочих (чел. -ч), затраты времени работы машин (маш. -ч), заработную плату рабочих (руб. ) и машинистов (руб. ), продолжительность выполнения процессов (смен) в соответствии с графиком, выработку на одного рабочего в смену (в натуральных измерителях), затраты на механизацию (руб. ), калькуляцию затрат труда и времени работы машин, график производства работ ТК разрабатывают на отдельные или комплексные процессы строительно-монтажных работ (СМР), результатом выполнения которых являются законченные конструктивные элементы, а также части здания и сооружения. ТК должны разрабатываться на основе прогрессивных технологий, с учетом новых технических средств, индустриализации и комплексной механизации процессов и должны обеспечивать повышение производительности труда, улучшение качества работ и снижение себестоимости продукции. Карты трудовых процессов (КТП) - сообщают основные сведения об организации труда рабочих с иллюстрацией выполнения отдельных операции. На все трудовые процессы разраб. Типовые КТП. Состоят из 4 разделов : 1)Область и эффективность применения карты; 2)Условия и подготовка выполнения процесса; 3)Исполнители, предметы и орудия труда; 4) Технология процесса и организация труда. главное меню

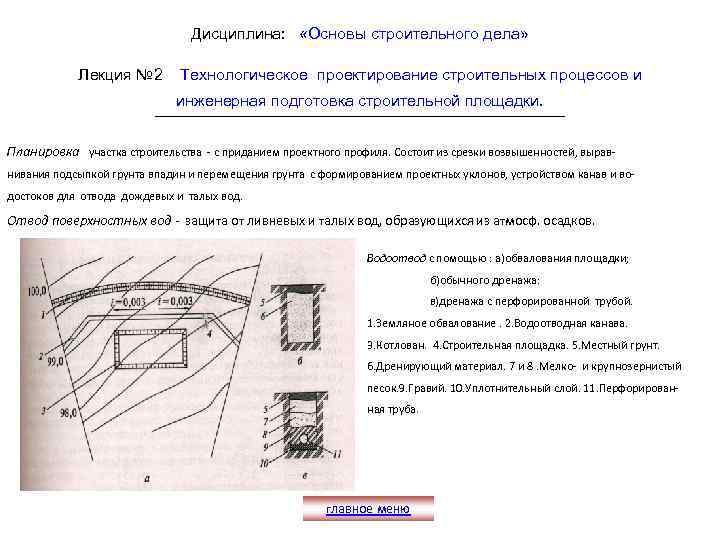

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. Состав работ подготовительного периода - см. таблицу лекция 1. А) Удаление деревьев и кустарников - строго ограничено! Необходимо оформление порубочного билета. Валка деревьев – диам. до 25 см – бульдозером, более крупные – трактором с обвивкой ствола тросом; спиливание – цепными электрическими ( или бензиновыми) пилами, при незначит. объемах – ручными пилами. Перед спиливанием необходимо произвести подрубку дерева с той стороны, куда направляют падение дерева. Очистка от кустарников – кусторезом (трактор с режущими ножами, прикрепленными к отвалу). Б)Снос строений , не используемых в процессе строительства, производят разборкой или обрушением. Технол. последовательность : 1)демонтаж сантехоборудования (газ. и эл. плиты, ванны, раковины, радиаторы и т. д) 2) демонтаж конструктивных элементов (обычно сверху вниз) – крыша, перекрытия, перегородки и т. д. Обрушают те конструктивные элементы, которые находятся в неудовлетворительном или аварийном состоянии. Для обрушения конструктивных элементов используют гусеничные краны, бульдозеры, отбойные молотки, алмазную резку, ручные и механич. лебедки, электро- и бензопилы. В отдельных случаях – взрыв. Схема сноса сборных строений – обратно схеме монтажа. главное меню

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. Планировка участка строительства - с приданием проектного профиля. Состоит из срезки возвышенностей, выравнивания подсыпкой грунта впадин и перемещения грунта с формированием проектных уклонов, устройством канав и водостоков для отвода дождевых и талых вод. Отвод поверхностных вод - защита от ливневых и талых вод, образующихся из атмосф. осадков. Водоотвод с помощью : а)обвалования площадки; б)обычного дренажа: в)дренажа с перфорированной трубой. 1. Земляное обвалование. 2. Водоотводная канава. 3. Котлован. 4. Строительная площадка. 5. Местный грунт. 6. Дренирующий материал. 7 и 8. Мелко- и крупнозернистый песок. 9. Гравий. 10. Уплотнительный слой. 11. Перфорированная труба. главное меню

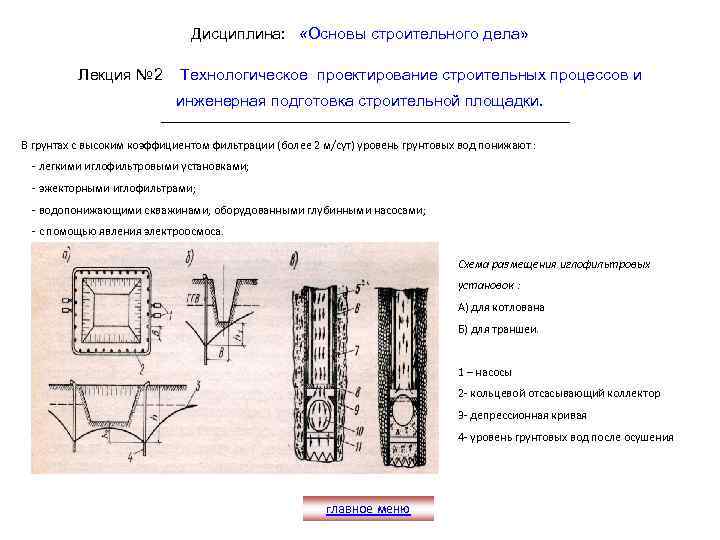

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. Водоотлив - применяется при незначительном притоке воды в выемки. При разработке котлована в водоносном слое подошве выемки придают небольшой уклон к приямку, из которого насосами откачивают воду. Разработку грунта ведут наклонными слоями в сторону приямка. Схема открытого водоотлива : а) из котлована ; б) из траншеи. главное меню

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. В грунтах с высоким коэффициентом фильтрации (более 2 м/сут) уровень грунтовых вод понижают : - легкими иглофильтровыми установками; - эжекторными иглофильтрами; - водопонижающими скважинами, оборудованными глубинными насосами; - с помощью явления электроосмоса. Схема размещения иглофильтровых установок : А) для котлована Б) для траншеи. 1 – насосы 2 - кольцевой отсасывающий коллектор 3 - депрессионная кривая 4 - уровень грунтовых вод после осушения главное меню

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. Геодезическая разбивочная основа служит для планового и высотного обоснования при выносе проектных размеров зданий и сооружений на местность, а также в последующем геодезического обеспечения на всех стадиях строительства и после его завершения. 1. Строительная сетка – продольные и поперечные оси, определяющие положение на местности основных зданий и сооружений и их габариты. Длина сторон основных фигур – 200 -400 м, дополнительных 20 -40 м. В качестве плановой разбивочной основы строительной сетки применяют метод прямоугольных координат. 1 R 2 2 b 1 s 2 s 1 a 1 R 1 главное меню

Дисциплина: «Основы строительного дела» Лекция № 2 Технологическое проектирование строительных процессов и инженерная подготовка строительной площадки. При проектировании сетки определяют местоположение пунктов сетки на стройгенплане (топографическом плане) разбивку строительной сетки на местности начинают с выноса в натуру исходного направления, для чего используют имеющуюся на площадке или вблизи нее геодезическую сеть. При наличии в качестве плановой разбивочной основы красной линии на стройгенплане должны быть приведены какие-либо данные, определяющие положение будущего здания ( точка А на красной линии, угол В между главной осью здания и красной линией и расстояние от точки А до точки О пересечения главных осей ) Xo Yo Возводимое здание тоном отрезков труб, из забетонированных обрезков рельсов и т. п. O A Знаки делают из заполненных бе- Подошва знака должна располагаться ниже границы промерзания B грунта минимум на 1 м. Красная линия главное меню

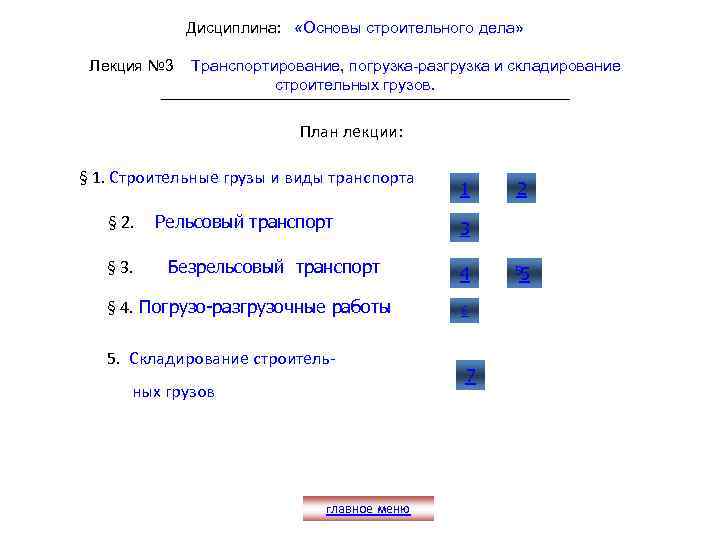

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. План лекции: § 1. Строительные грузы и виды транспорта § 2. § 3. Рельсовый транспорт Безрельсовый транспорт § 4. Погрузо-разгрузочные работы 5. Cкладирование строительных грузов главное меню 1 2 3 4 6 7 55

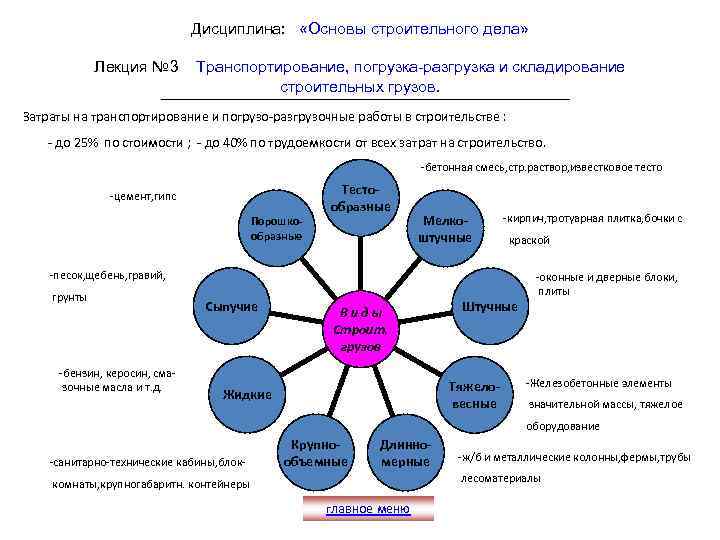

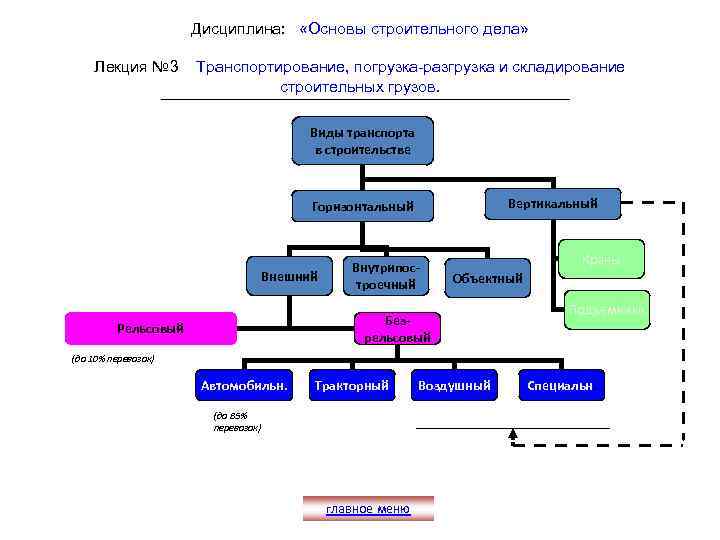

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Затраты на транспортирование и погрузо-разгрузочные работы в строительстве : - до 25% по стоимости ; - до 40% по трудоемкости от всех затрат на строительство. -бетонная смесь, стр. раствор, известковое тесто -цемент, гипс Порошкообразные Тестообразные Мелкоштучные -кирпич, тротуарная плитка, бочки с краской -песок, щебень, гравий, грунты -бензин, керосин, смазочные масла и т. д. Сыпучие Виды Строит. грузов Штучные Тяжеловесные Жидкие -оконные и дверные блоки, плиты -Железобетонные элементы значительной массы, тяжелое оборудование -санитарно-технические кабины, блок- Крупнообъемные Длинномерные -ж/б и металлические колонны, фермы, трубы лесоматериалы комнаты, крупногабаритн. контейнеры главное меню

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Виды транспорта в строительстве Вертикальный Горизонтальный Внешний Внутрипостроечный Краны Объектный Безрельсовый Рельсовый Подъемники (до 10% перевозок) Автомобильн. Тракторный (до 85% перевозок) главное меню Воздушный Специальн.

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Рельсовый транспорт Ж/д пути состоят из земляного полотна и верхнего строения (балластный слой толщ. 150 -300 мм/песок, гравий, щебень/, шпалы /деревянные с пропиткой креозотом, ж/бетонные/ рельсы/стальные, закрепляемые с пом. костылей болтов Тяговые средства – электровозы, тепловозы, мотовозы Подвижной состав – открытые платформы, полувагоны, цистерны, главное меню думпкары, полувагоны-гондолы, хопперы.

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Безрельсовый транспорт - автомобильный Наиболее экономичен при перевозках грузов на расст. 10 -50 км Преимущества : материалы могут доставляться непосредственно к месту работ без дополнительных перегрузок. 2 группы автотранспортных средств : 1) Автомобили общетранспортного назначения ( грузовые бортовые машины, самосвалы, автопоезда) 2) Специализированные автотранспортные средства (автобетоносмесители, цементовозы, плитовозы, панелевозы и т п. ) Количество а/м , необходимое для перевозки груза Q : N = ( Q x Tц ) / ( T x q ) Где Тц - минимальное время одного рейса автомобиля ; Тц = Тпогрузки + Тпробега + Тразгрузки + Тманевров Т - время работы транспорта; q - грузоподъемность автомобиля. главное меню

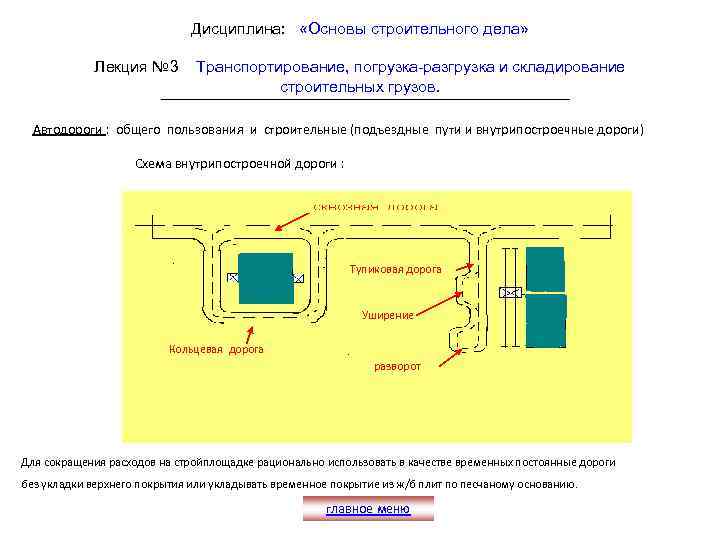

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Автодороги : общего пользования и строительные (подъездные пути и внутрипостроечные дороги) Схема внутрипостроечной дороги : Тупиковая дорога Уширение Кольцевая дорога разворот Для сокращения расходов на стройплощадке рационально использовать в качестве временных постоянные дороги без укладки верхнего покрытия или укладывать временное покрытие из ж/б плит по песчаному основанию. главное меню

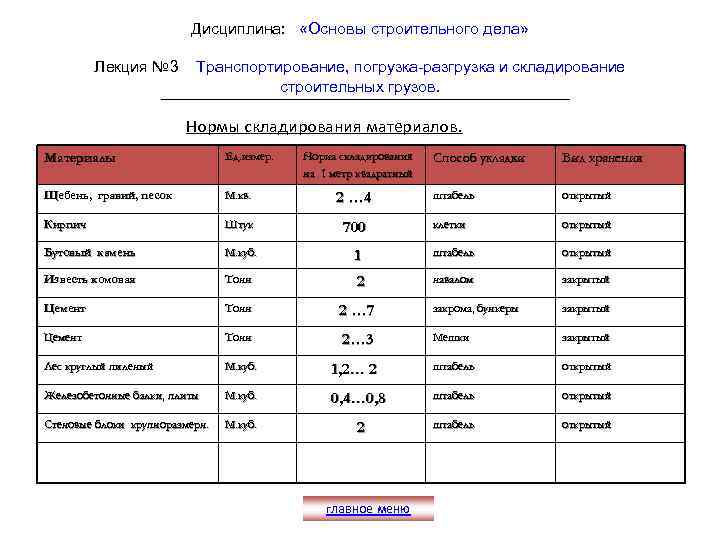

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Нормы складирования материалов. Материалы Ед. измер. Нориа складирования на 1 метр квадратный Щебень, гравий, песок М. кв. 2 … 4 Кирпич Штук 700 Бутовый камень М. куб. Известь комовая Тонн Цемент Тонн Лес круглый пиленый М. куб. Железобетонные балки, плиты Стеновые блоки крупноразмерн. Способ укладки Вид хранения штабель открытый клетки открытый 1 штабель открытый 2 навалом закрытый 2 … 7 закрома, бункеры закрытый 2… 3 Мешки закрытый 1, 2… 2 штабель открытый М. куб. 0, 4… 0, 8 штабель открытый М. куб. 2 штабель открытый главное меню

Дисциплина: «Основы строительного дела» Лекция № 3 Транспортирование, погрузка-разгрузка и складирование строительных грузов. Погрузо-разгрузочные работы. Основные направления по рационализации : -сокращение складских и транспортных операций ; -бесперегрузочная доставка материалов и деталей с заводов непосредственно к месту их использования; -монтаж сборных элементов зданий «с колес» ; -максимальное использование пакетов и контейнеров для доставки мелкоштучных и штучных материалов. Машины и механизмы 1)Работающие независимо от транспорт. средств 2)Являющиеся частью конструкции транспорт. средств 1) -погрузо-разгрузочные и обычные монтажные краны; - погрузчики цикличного и непрерывного действия; - передвижные и ленточные конвейеры и т п. 2) -автомобили-самосвалы; - транспортные средства с саморазгружающимися платф. - автомобили с кранами-манипуляторами и т. п. главное меню

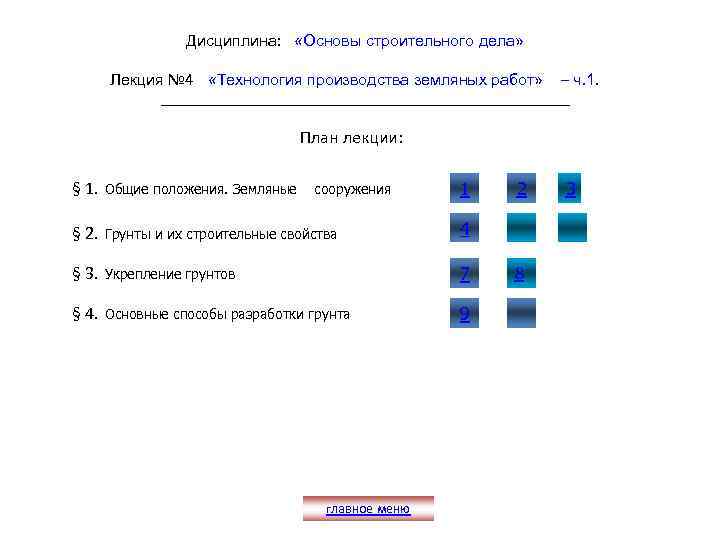

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. План лекции: § 1. Общие положения. Земляные § 2. Грунты и их строительные свойства 4 § 3. Укрепление грунтов 7 § 4. Основные способы разработки грунта 9 сооружения главное меню 1 2 8 3

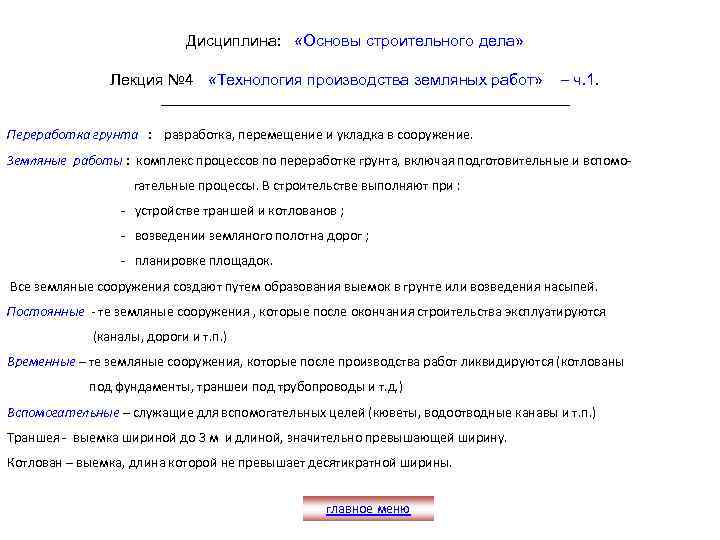

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Переработка грунта : разработка, перемещение и укладка в сооружение. Земляные работы : комплекс процессов по переработке грунта, включая подготовительные и вспомогательные процессы. В строительстве выполняют при : - устройстве траншей и котлованов ; - возведении земляного полотна дорог ; - планировке площадок. Все земляные сооружения создают путем образования выемок в грунте или возведения насыпей. Постоянные - те земляные сооружения , которые после окончания строительства эксплуатируются (каналы, дороги и т. п. ) Временные – те земляные сооружения, которые после производства работ ликвидируются (котлованы под фундаменты, траншеи под трубопроводы и т. д. ) Вспомогательные – служащие для вспомогательных целей (кюветы, водоотводные канавы и т. п. ) Траншея - выемка шириной до 3 м и длиной, значительно превышающей ширину. Котлован – выемка, длина которой не превышает десятикратной ширины. главное меню

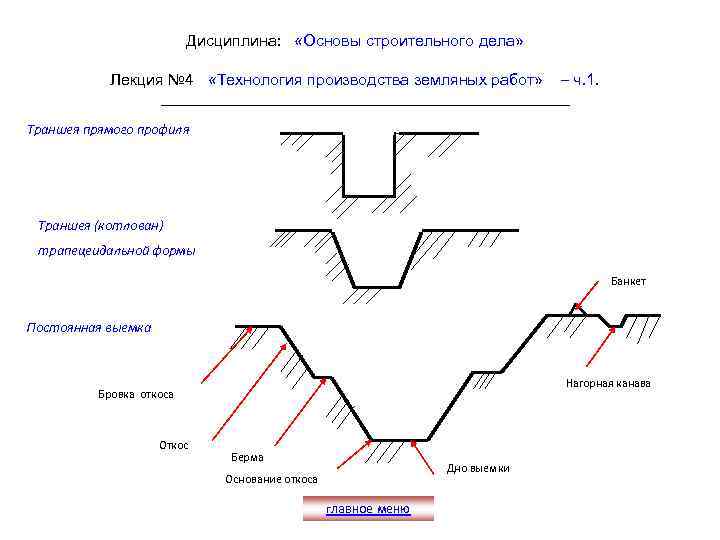

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Траншея прямого профиля Траншея (котлован) трапецеидальной формы Банкет Постоянная выемка Нагорная канава Бровка откоса Откос Берма Дно выемки Основание откоса главное меню

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» Поперечные сечения подземных выработок : – ч. 1. Прямоугольное Круглое бровка берма Профиль времен-ной насыпи откос основание откоса Обратная засыпка траншеи Обратная засыпка котлована Пазухи котлована Подземн. часть здания главное меню Труба

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Грунты - породы, залегающие в верхних слоях земной коры. Виды грунтов Нескальные Пески Супески Гравий Глины Суглинки Скальные Лессовые Плывуны Растит. грунты Пески – сыпучая смесь зерен кварца и других минералов крупностью 0, 25… 2 мм (результат выветривания горных пород) Супеси – пески с примесью 5… 10 % глины. Гравий – горные породы, состоящие из отдельных скатанных зерен диам. 2… 40 мм (иногда с некот. примесью глины) Глины – горные породы, состоящие из чрезвычайно мелких частиц (менее 0, 005 мм), с небольш. примесью песч. частиц Суглинки – пески, содержащие 10… 30% глины. Лёссовидные – содержащие более 50% пылевидных частиц при незнач. содерж. глинистых и известковых частиц. Плывуны – песчано-глинистые грунты, сильно насыщенные водой. главное меню

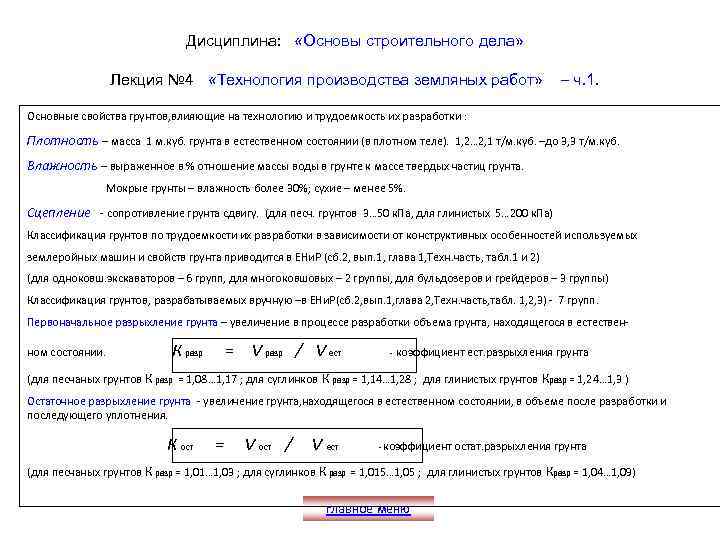

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Основные свойства грунтов, влияющие на технологию и трудоемкость их разработки : Плотность – масса 1 м. куб. грунта в естественном состоянии (в плотном теле). 1, 2… 2, 1 т/м. куб. –до 3, 3 т/м. куб. Влажность – выраженное в % отношение массы воды в грунте к массе твердых частиц грунта. Мокрые грунты – влажность более 30%; сухие – менее 5%. Сцепление - сопротивление грунта сдвигу. (для песч. грунтов 3… 50 к. Па, для глинистых 5… 200 к. Па) Классификация грунтов по трудоемкости их разработки в зависимости от конструктивных особенностей используемых землеройных машин и свойств грунта приводится в ЕНи. Р (сб. 2, вып. 1, глава 1, Техн. часть, табл. 1 и 2) (для одноковш. экскаваторов – 6 групп, для многоковшовых – 2 группы, для бульдозеров и грейдеров – 3 группы) Классификация грунтов, разрабатываемых вручную –в ЕНи. Р(сб. 2, вып. 1, глава 2, Техн. часть, табл. 1, 2, 3) - 7 групп. Первоначальное разрыхление грунта – увеличение в процессе разработки объема грунта, находящегося в естественном состоянии. К разр = V разр / V ест - коэффициент ест. разрыхления грунта (для песчаных грунтов К разр = 1, 08… 1, 17 ; для суглинков К разр = 1, 14… 1, 28 ; для глинистых грунтов Кразр = 1, 24… 1, 3 ) Остаточное разрыхление грунта - увеличение грунта, находящегося в естественном состоянии, в объеме после разработки и последующего уплотнения. К ост = V ост / V ест - коэффициент остат. разрыхления грунта (для песчаных грунтов К разр = 1, 01… 1, 03 ; для суглинков К разр = 1, 015… 1, 05 ; для глинистых грунтов Кразр = 1, 04… 1, 09) главное меню

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Устройство откосов земляных сооружений. – для обеспечения их устойчивости. Н/А = 1/m m - коэффициент заложения откоса. Н а а - угол естественного откоса, при котором грунт находится в состоянии предельного равновесия. А Крутизна откосов в зависимости от вида грунта и глубины выемки. Наименования грунтов Н/А при Н < 1, 5 м Н/А при 1, 5 < H < 3 м Н/А при 3 < H < 5 м Насыпной неуплотненный 1 : 0, 67 1 : 1, 25 Песчаный и гравийный 1 : 0, 5 1 : 1 Супесь 1 : 0, 25 1 : 0, 67 1 : 0, 85 Суглинок 1: 0 1 : 0, 5 1 : 0, 75 Глина 1: 0 1 : 0, 25 1 : 0, 5 Лессы и лессовидные 1: 0 1 : 0, 5 главное меню

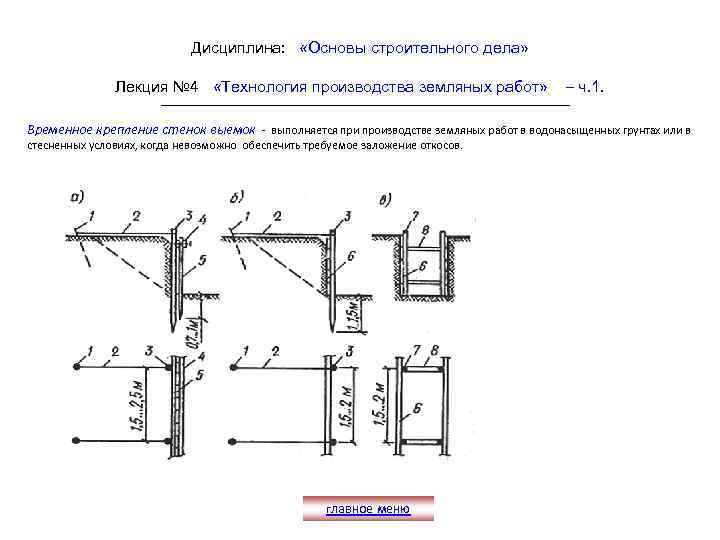

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Временное крепление стенок выемок - выполняется при производстве земляных работ в водонасыщенных грунтах или в стесненных условиях, когда невозможно обеспечить требуемое заложение откосов. главное меню

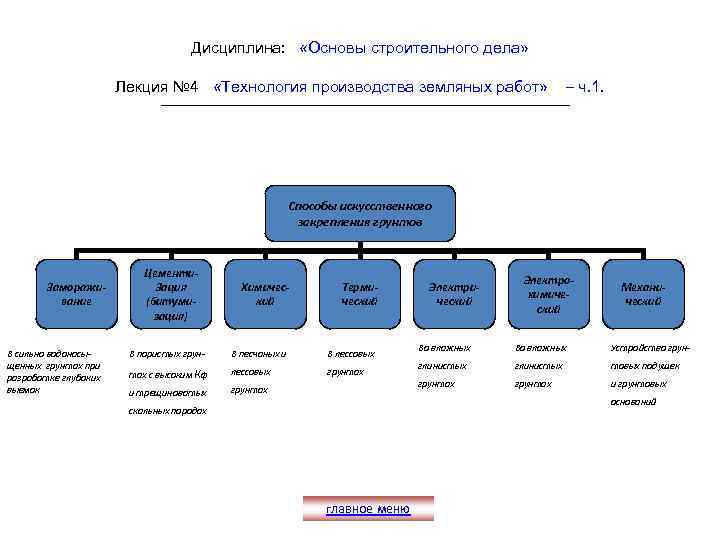

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Способы искусственного закрепления грунтов Замораживание В сильно водонасыщенных грунтах при разработке глубоких выемок Цементи. Зация (битумизация) Химический Термический Электрохимический Механический В песчаных и В лессовых тах с высоким Кф лессовых грунтах и трещиноватых грунтах Во влажных Устройство грун- глинистых товых подушек грунтах В пористых грун- грунтах и грунтовых оснований скальных породах главное меню

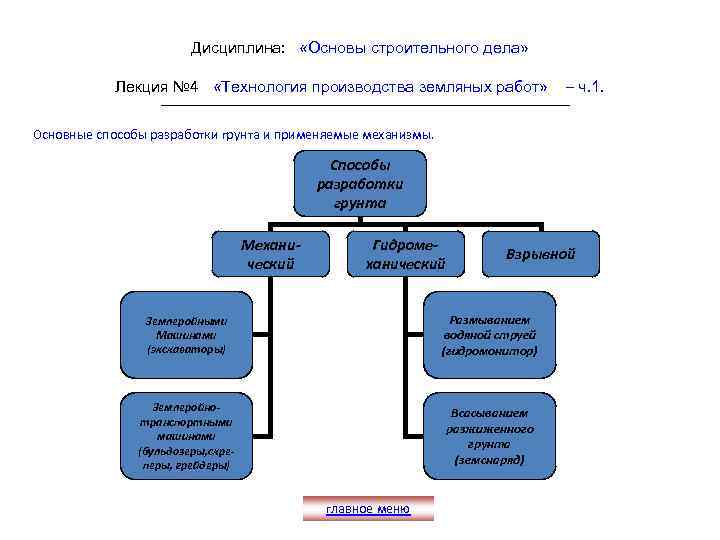

Дисциплина: «Основы строительного дела» Лекция № 4 «Технология производства земляных работ» – ч. 1. Основные способы разработки грунта и применяемые механизмы. Способы разработки грунта Механический Гидромеханический Взрывной Землеройными Машинами (экскаваторы) Размыванием водяной струей (гидромонитор) Землеройнотранспортными машинами (бульдозеры, скреперы, грейдеры) Всасыванием разжиженного грунта (земснаряд) главное меню

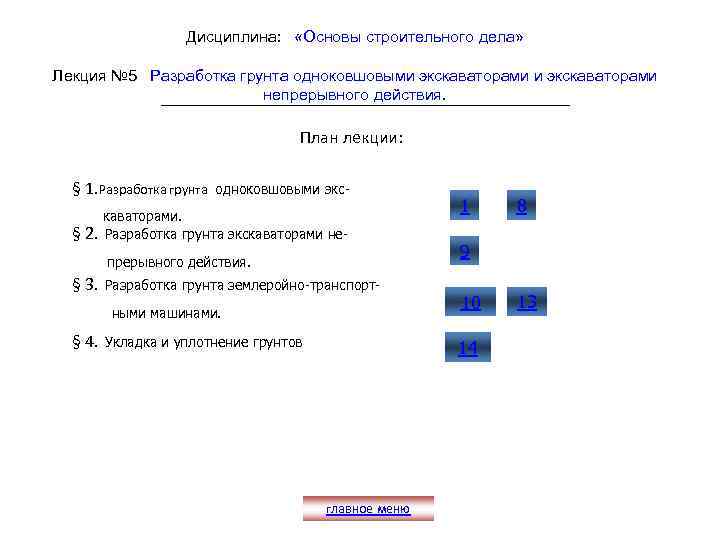

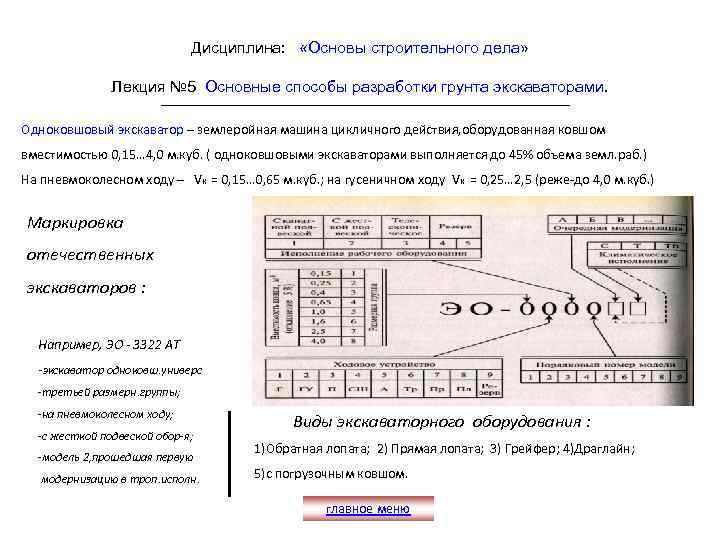

Дисциплина: «Основы строительного дела» Лекция № 5 Разработка грунта одноковшовыми экскаваторами непрерывного действия. План лекции: § 1. Разработка грунта одноковшовыми экс- каваторами. § 2. Разработка грунта экскаваторами непрерывного действия. § 3. Разработка грунта землеройно-транспортными машинами. § 4. Укладка и уплотнение грунтов 1 9 10 14 главное меню 8 13

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Одноковшовый экскаватор – землеройная машина цикличного действия, оборудованная ковшом вместимостью 0, 15… 4, 0 м. куб. ( одноковшовыми экскаваторами выполняется до 45% объема земл. раб. ) На пневмоколесном ходу – Vк = 0, 15… 0, 65 м. куб. ; на гусеничном ходу Vк = 0, 25… 2, 5 (реже-до 4, 0 м. куб. ) Маркировка отечественных экскаваторов : Например, ЭО - 3322 АТ -экскаватор одноковш. универс -третьей размерн. группы; -на пневмоколесном ходу; -с жесткой подвеской обор-я; -модель 2, прошедшая первую модернизацию в троп. исполн. Виды экскаваторного оборудования : 1)Обратная лопата; 2) Прямая лопата; 3) Грейфер; 4)Драглайн; 5)с погрузочным ковшом. главное меню

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Рабочий цикл экскаватора : Диаграмма основных технических параметров одноковш. экскаватора 1) Набор грунта ; 2) Перемещение ковша ; 3) Разгрузка ковша в отвал или в транспортное средство ; 4) Обратный поворот для набора грунта ; 5) Опускание ковша для последующего набора грунта. Забой – рабочая зона экскаватора, включая место стоянки трансп. средств Проходка – траектория перемещения экскаватора при разработке грунта Длина передвижки – значение перемещения экскаватора при смене смежного места стоянки. главное меню

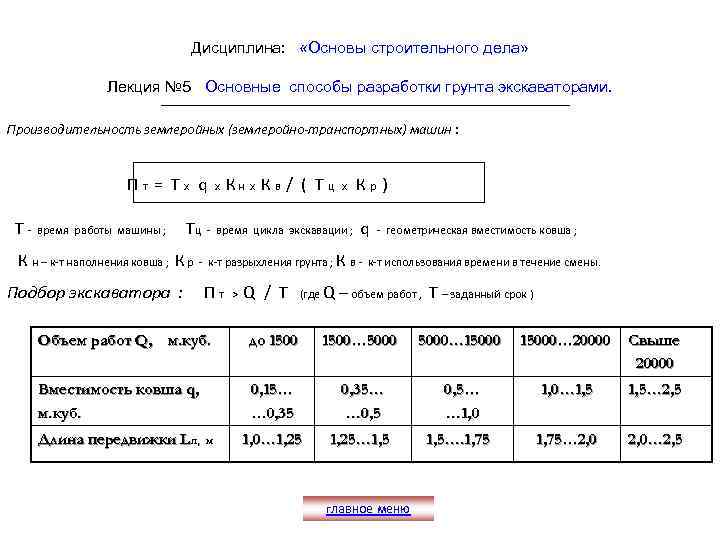

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Производительность землеройных (землеройно-транспортных) машин : Пт = Тх q Т- время работы машины ; Тц К н – к-т наполнения ковша ; К р х Кн х К в / ( Т ц х - время цикла экскавации ; Кр ) q - геометрическая вместимость ковша ; - к-т разрыхления грунта ; К в - к-т использования времени в течение смены. Подбор экскаватора : Пт > Q / Т (где Q – объем работ , Т – заданный срок ) Объем работ Q, м. куб. до 1500… 5000… 15000… 20000 Свыше 20000 Вместимость ковша q, м. куб. 0, 15… … 0, 35… … 0, 5… … 1, 0… 1, 5… 2, 5 1, 0… 1, 25… 1, 5…. 1, 75… 2, 0… 2, 5 Длина передвижки Lп, м главное меню

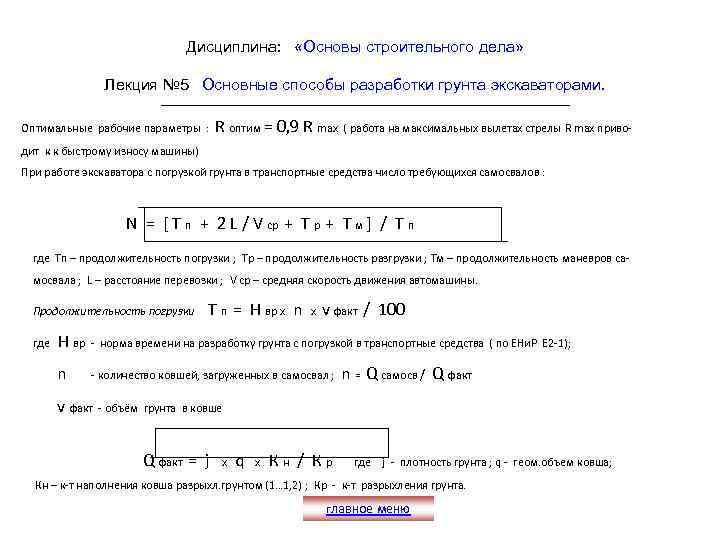

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Оптимальные рабочие параметры : R оптим = 0, 9 R max ( работа на максимальных вылетах стрелы R max приво- дит к к быстрому износу машины) При работе экскаватора с погрузкой грунта в транспортные средства число требующихся самосвалов : N = [ T п + 2 L / V cр + Т м ] / Т п где Тп – продолжительность погрузки ; Тр – продолжительность разгрузки ; Тм – продолжительность маневров самосвала ; L – расстояние перевозки ; V ср – средняя скорость движения автомашины. Продолжительность погрузки Т п = Н вр х n х v факт / 100 Н вр - норма времени на разработку грунта с погрузкой в транспортные средства ( по ЕНи. Р Е 2 -1); n где - количество ковшей, загруженных в самосвал ; v факт n = Q самосв / Q факт - объём грунта в ковше Q факт = j х q х Кн / Кр где j - плотность грунта ; q - геом. объем ковша; Кн – к-т наполнения ковша разрыхл. грунтом (1… 1, 2) ; Кр - к-т разрыхления грунта. главное меню

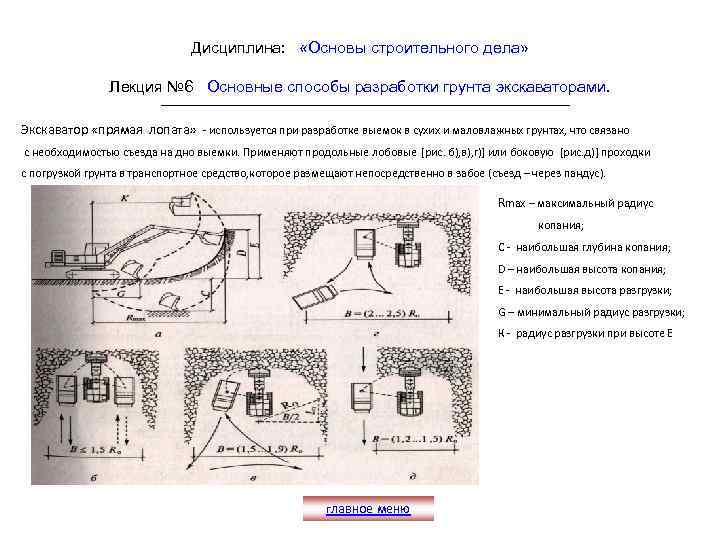

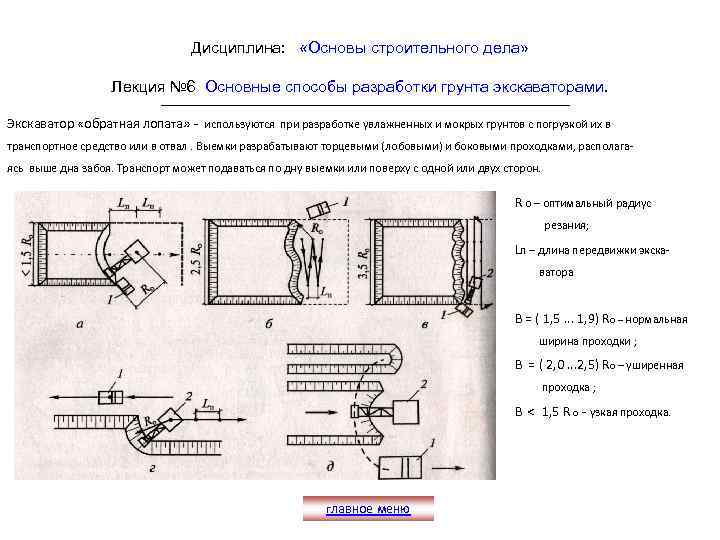

Дисциплина: «Основы строительного дела» Лекция № 6 Основные способы разработки грунта экскаваторами. Экскаватор «прямая лопата» - используется при разработке выемок в сухих и маловлажных грунтах, что связано с необходимостью съезда на дно выемки. Применяют продольные лобовые [рис. б), в), г)] или боковую [рис. д)] проходки с погрузкой грунта в транспортное средство, которое размещают непосредственно в забое (съезд – через пандус). Rmax – максимальный радиус копания; С - наибольшая глубина копания; D – наибольшая высота копания; Е - наибольшая высота разгрузки; G – минимальный радиус разгрузки; К - радиус разгрузки при высоте Е главное меню

Дисциплина: «Основы строительного дела» Лекция № 6 Основные способы разработки грунта экскаваторами. Экскаватор «обратная лопата» - используются при разработке увлажненных и мокрых грунтов с погрузкой их в транспортное средство или в отвал. Выемки разрабатывают торцевыми (лобовыми) и боковыми проходками, располагаясь выше дна забоя. Транспорт может подаваться по дну выемки или поверху с одной или двух сторон. R о – оптимальный радиус резания; Lп – длина передвижки экскаватора B = ( 1, 5. . . 1, 9) Ro – нормальная ширина проходки ; B = ( 2, 0. . . 2, 5) Ro – уширенная проходка ; B < 1, 5 R o - узкая проходка. главное меню

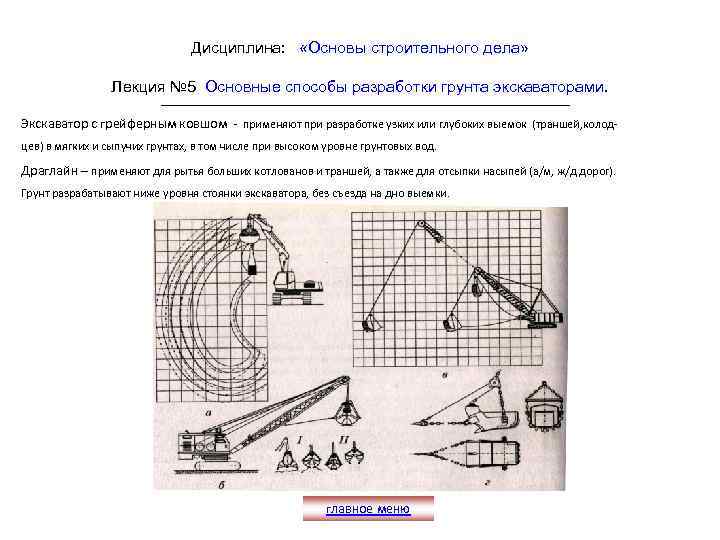

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Экскаватор с грейферным ковшом - применяют при разработке узких или глубоких выемок (траншей, колодцев) в мягких и сыпучих грунтах, в том числе при высоком уровне грунтовых вод. Драглайн – применяют для рытья больших котлованов и траншей, а также для отсыпки насыпей (а/м, ж/д дорог). Грунт разрабатывают ниже уровня стоянки экскаватора, без съезда на дно выемки. главное меню

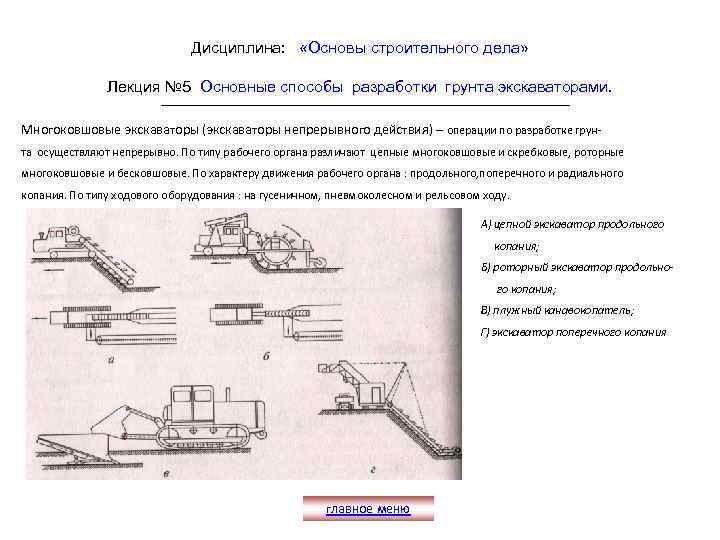

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Многоковшовые экскаваторы (экскаваторы непрерывного действия) – операции по разработке грунта осуществляют непрерывно. По типу рабочего органа различают цепные многоковшовые и скребковые, роторные многоковшовые и бесковшовые. По характеру движения рабочего органа : продольного, поперечного и радиального копания. По типу ходового оборудования : на гусеничном, пневмоколесном и рельсовом ходу. А) цепной экскаватор продольного копания; Б) роторный экскаватор продольного копания; В) плужный канавокопатель; Г) экскаватор поперечного копания главное меню

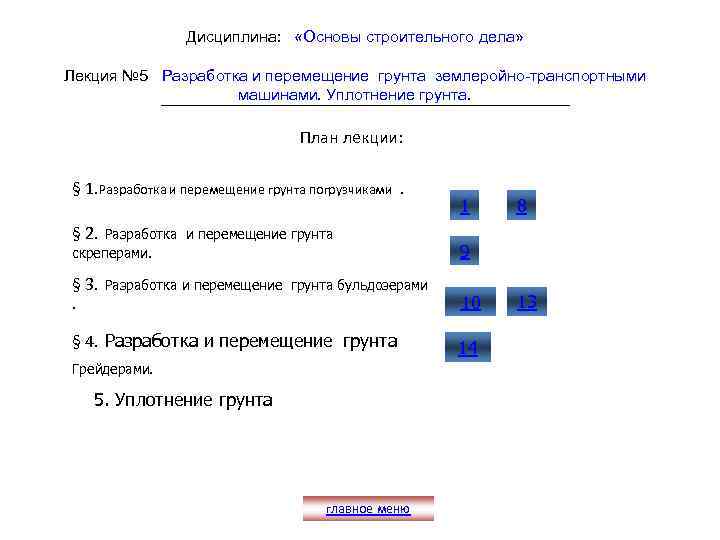

Дисциплина: «Основы строительного дела» Лекция № 5 Разработка и перемещение грунта землеройно-транспортными машинами. Уплотнение грунта. План лекции: § 1. Разработка и перемещение грунта погрузчиками . § 2. Разработка и перемещение грунта скреперами. § 3. Разработка и перемещение грунта бульдозерами 1 9 . 10 § 4. Разработка и перемещение грунта 14 Грейдерами. 5. Уплотнение грунта главное меню 8 13

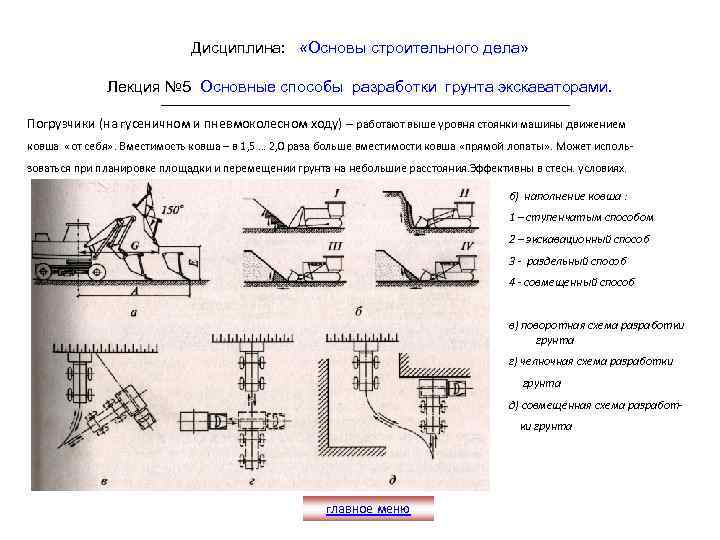

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта экскаваторами. Погрузчики (на гусеничном и пневмоколесном ходу) – работают выше уровня стоянки машины движением ковша «от себя» . Вместимость ковша – в 1, 5 … 2, 0 раза больше вместимости ковша «прямой лопаты» . Может использоваться при планировке площадки и перемещении грунта на небольшие расстояния. Эффективны в стесн. условиях. б) наполнение ковша : 1 – ступенчатым способом 2 – экскавационный способ 3 - раздельный способ 4 - совмещенный способ в) поворотная схема разработки грунта г) челночная схема разработки грунта д) совмещенная схема разработки грунта главное меню

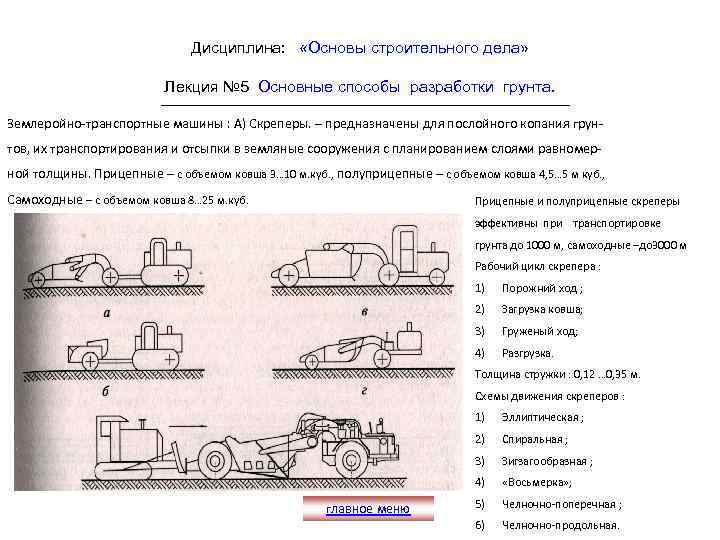

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта. Землеройно-транспортные машины : А) Скреперы. – предназначены для послойного копания грунтов, их транспортирования и отсыпки в земляные сооружения с планированием слоями равномерной толщины. Прицепные – с объемом ковша 3… 10 м. куб. , полуприцепные – с объемом ковша 4, 5… 5 м куб. , Самоходные – с объемом ковша 8… 25 м. куб. Прицепные и полуприцепные скреперы эффективны при транспортировке грунта до 1000 м, самоходные –до 3000 м Рабочий цикл скрепера : 1) Порожний ход ; 2) Загрузка ковша; 3) Груженый ход; 4) Разгрузка. Толщина стружки : 0, 12 … 0, 35 м. Схемы движения скреперов : 1) 2) Спиральная ; 3) Зигзагообразная ; 4) главное меню Эллиптическая ; «Восьмерка» ; 5) Челночно-поперечная ; 6) Челночно-продольная.

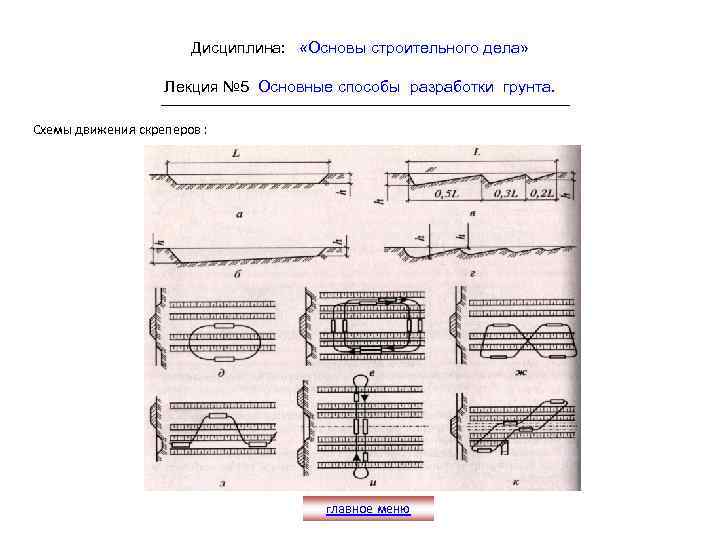

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта. Схемы движения скреперов : главное меню

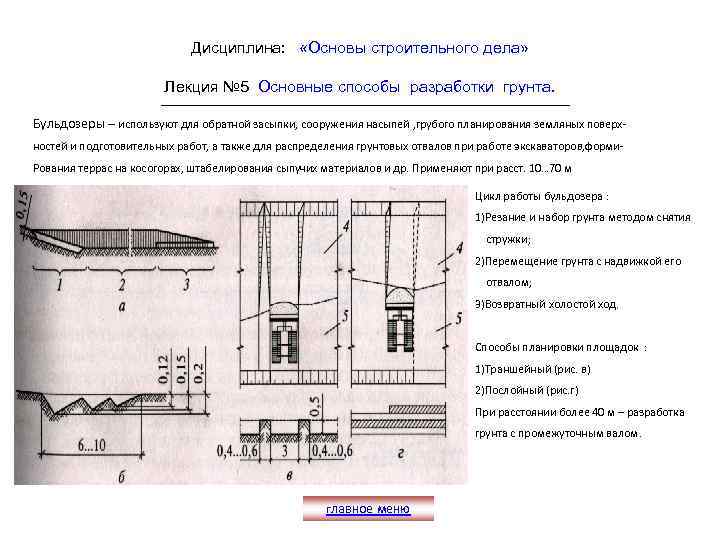

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта. Бульдозеры – используют для обратной засыпки, сооружения насыпей , грубого планирования земляных поверхностей и подготовительных работ, а также для распределения грунтовых отвалов при работе экскаваторов, форми. Рования террас на косогорах, штабелирования сыпучих материалов и др. Применяют при расст. 10… 70 м Цикл работы бульдозера : 1)Резание и набор грунта методом снятия стружки; 2)Перемещение грунта с надвижкой его отвалом; 3)Возвратный холостой ход. Способы планировки площадок : 1)Траншейный (рис. в) 2)Послойный (рис. г) При расстоянии более 40 м – разработка грунта с промежуточным валом. главное меню

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта. Конструкция и схемы работы грейдера : б) резание грунта ; в) планирование дорожного полотна ; г) поворот отвала ; д) планирование откоса выемки. 1 – рама ; 2 – поворотный круг ; 3 – тяговая рама ; 4 – ось тяговой рамы ; 5 – ось поворотного круга ; 6 - отвал. главное меню

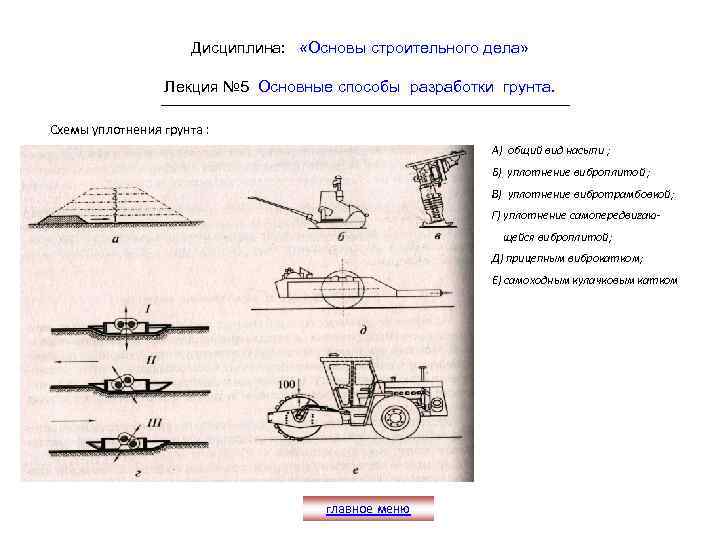

Дисциплина: «Основы строительного дела» Лекция № 5 Основные способы разработки грунта. Схемы уплотнения грунта : А) общий вид насыпи ; Б) уплотнение виброплитой ; В) уплотнение вибротрамбовкой; Г) уплотнение самопередвигающейся виброплитой; Д) прицепным виброкатком; Е) самоходным кулачковым катком главное меню

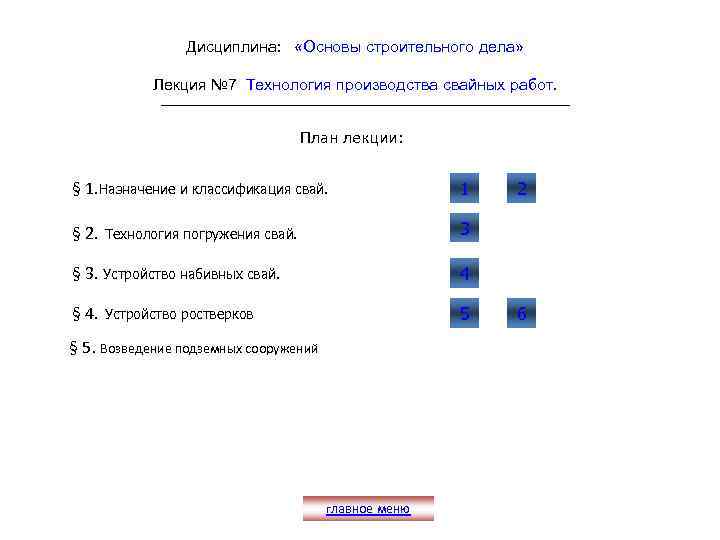

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. План лекции: § 1. Назначение и классификация свай. 1 § 2. 3 Технология погружения свай. § 3. Устройство набивных свай. 4 § 4. 5 2 Устройство ростверков § 5. Возведение подземных сооружений главное меню 6

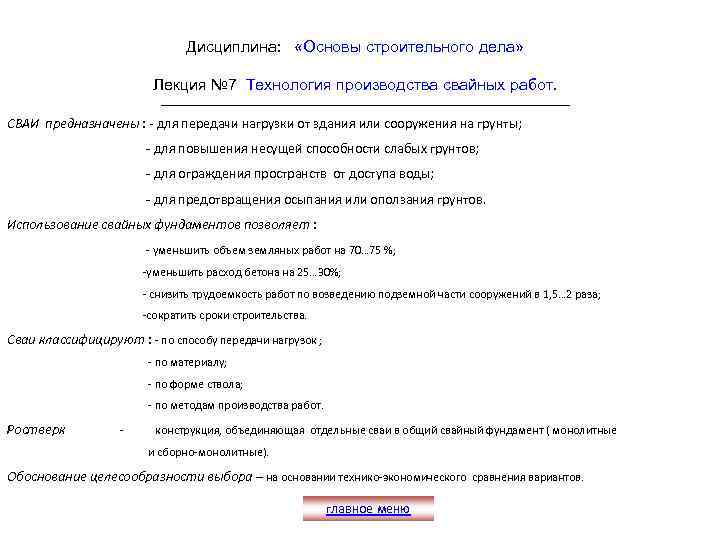

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. СВАИ предназначены : - для передачи нагрузки от здания или сооружения на грунты; - для повышения несущей способности слабых грунтов; - для ограждения пространств от доступа воды; - для предотвращения осыпания или оползания грунтов. Использование свайных фундаментов позволяет : - уменьшить объем земляных работ на 70… 75 %; -уменьшить расход бетона на 25… 30%; - снизить трудоемкость работ по возведению подземной части сооружений в 1, 5… 2 раза; -сократить сроки строительства. Сваи классифицируют : - по способу передачи нагрузок ; - по материалу; - по форме ствола; - по методам производства работ. Ростверк - конструкция, объединяющая отдельные сваи в общий свайный фундамент ( монолитные и сборно-монолитные). Обоснование целесообразности выбора – на основании технико-экономического сравнения вариантов. главное меню

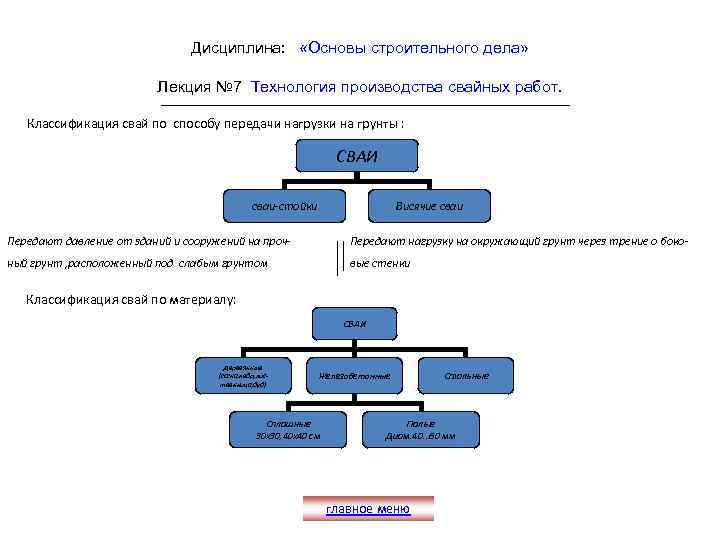

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Классификация свай по способу передачи нагрузки на грунты : СВАИ сваи-стойки Висячие сваи Передают давление от зданий и сооружений на проч- Передают нагрузку на окружающий грунт через трение о боко- ный грунт , расположенный под слабым грунтом вые стенки Классификация свай по материалу: СВАИ Деревянные (сосна, кедр, лиственница, дуб) Железобетонные Сплошные 30 х30, 40 х40 см Стальные Полые Диам. 40… 60 мм главное меню

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Классификация по способу погружения свай : СВАИ Погружаемые Набивные Ударный метод Пневмонабивные Вибрационный Вибротрамбованные Вдавливание Частотрамбованные Завинчивание Буронабивные Подмыв Сухой способ Электроосмос С глинистым раствором С исп. обсадной трубы главное меню

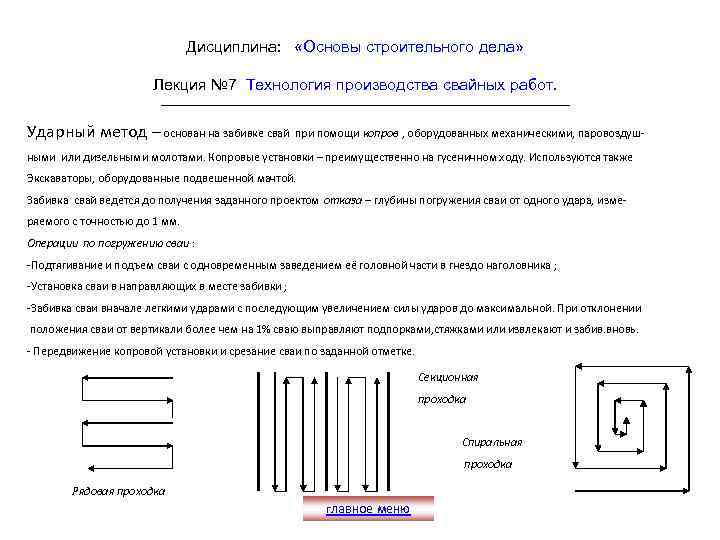

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Ударный метод – основан на забивке свай при помощи копров , оборудованных механическими, паровоздуш- ными или дизельными молотами. Копровые установки – преимущественно на гусеничном ходу. Используются также Экскаваторы, оборудованные подвешенной мачтой. Забивка свай ведется до получения заданного проектом отказа – глубины погружения сваи от одного удара, измеряемого с точностью до 1 мм. Операции по погружению сваи : -Подтягивание и подъем сваи с одновременным заведением её головной части в гнездо наголовника ; -Установка сваи в направляющих в месте забивки ; -Забивка сваи вначале легкими ударами с последующим увеличением силы ударов до максимальной. При отклонении положения сваи от вертикали более чем на 1% сваю выправляют подпорками, стяжками или извлекают и забив. вновь. - Передвижение копровой установки и срезание сваи по заданной отметке. Секционная проходка Спиральная проходка Рядовая проходка главное меню

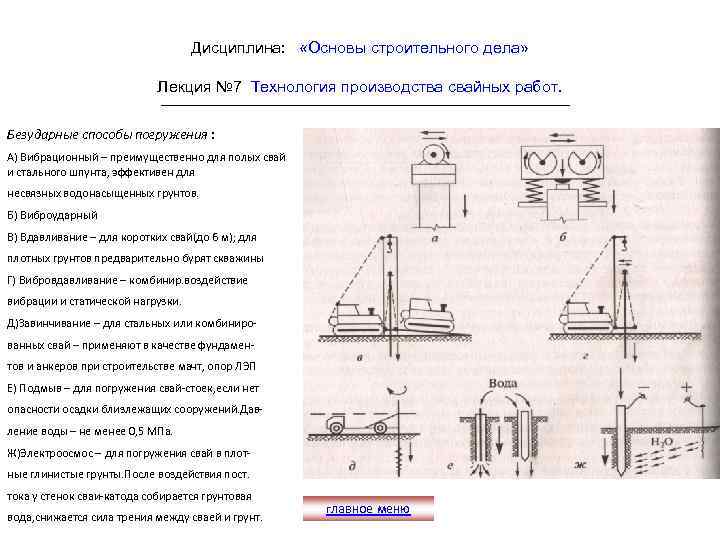

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Безударные способы погружения : А) Вибрационный – преимущественно для полых свай и стального шпунта, эффективен для несвязных водонасыщенных грунтов. Б) Виброударный В) Вдавливание – для коротких свай(до 6 м); для плотных грунтов предварительно бурят скважины Г) Вибровдавливание – комбинир. воздействие вибрации и статической нагрузки. Д)Завинчивание – для стальных или комбинированных свай – применяют в качестве фундаментов и анкеров при строительстве мачт, опор ЛЭП Е) Подмыв – для погружения свай-стоек, если нет опасности осадки близлежащих сооружений. Давление воды – не менее 0, 5 МПа. Ж)Электроосмос – для погружения свай в плотные глинистые грунты. После воздействия пост. тока у стенок сваи-катода собирается грунтовая вода, снижается сила трения между сваей и грунт. главное меню

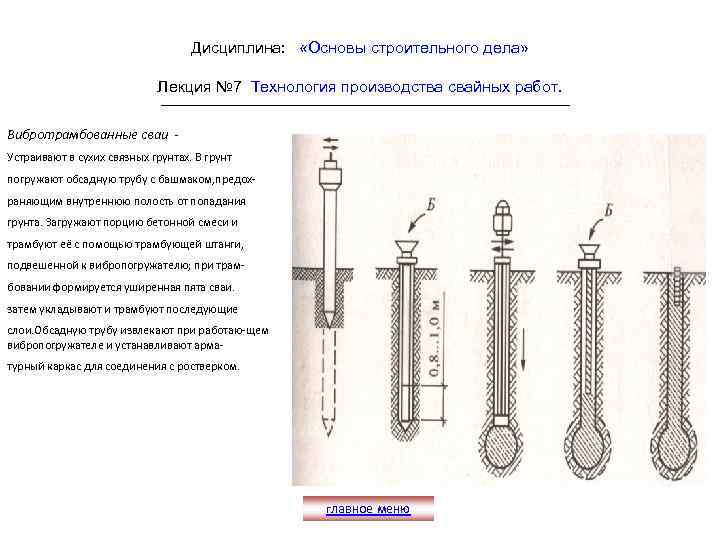

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Вибротрамбованные сваи Устраивают в сухих связных грунтах. В грунт погружают обсадную трубу с башмаком, предохраняющим внутреннюю полость от попадания грунта. Загружают порцию бетонной смеси и трамбуют её с помощью трамбующей штанги, подвешенной к вибропогружателю; при трамбовании формируется уширенная пята сваи. затем укладывают и трамбуют последующие слои. Обсадную трубу извлекают при работаю-щем вибропогружателе и устанавливают арматурный каркас для соединения с ростверком. главное меню

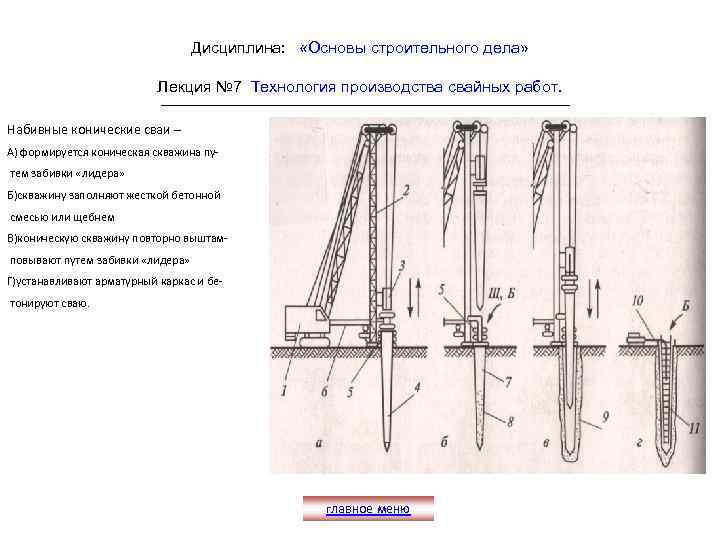

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Набивные конические сваи – А) формируется коническая скважина путем забивки «лидера» Б)скважину заполняют жесткой бетонной смесью или щебнем В)коническую скважину повторно выштамповывают путем забивки «лидера» Г)устанавливают арматурный каркас и бетонируют сваю. главное меню

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Грунтовые (песчаные) сваи – устраивают в целях укрепления слабых грунтов. Используют стальную обсадную трубу с раскры вающимся наконечником. Трубу заполняют грунтом (песком) и с помощью вибропогружателя погружают на проектную глубину. Когда труба движется вверх, кольцо, открывающее лепестки наконечника, спадает и остается в грунте, а песок (сухой грунт) заполняет скважину. Песок (грунт) уплотняют за счёт вибрации от погружателя или трамбовками. Глубина – до 7 метров В) – скважина устраивается бурением, а затем в неё подаётся водоцементная суспензия. При обратном движении бура грунт перемешивает-ся , насыщается водоцементной суспензией и затвердевает. главное меню

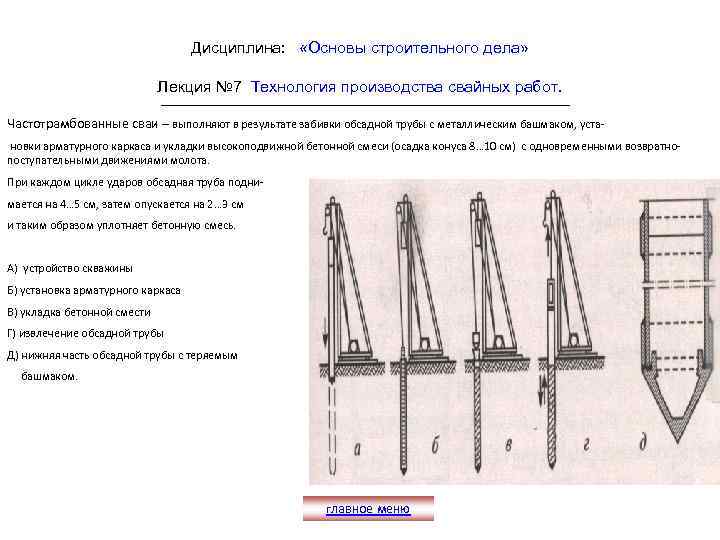

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Частотрамбованные сваи – выполняют в результате забивки обсадной трубы с металлическим башмаком, установки арматурного каркаса и укладки высокоподвижной бетонной смеси (осадка конуса 8… 10 см) с одновременными возвратнопоступательными движениями молота. При каждом цикле ударов обсадная труба поднимается на 4… 5 см, затем опускается на 2… 3 см и таким образом уплотняет бетонную смесь. А) устройство скважины Б) установка арматурного каркаса В) укладка бетонной смести Г) извлечение обсадной трубы Д) нижняя часть обсадной трубы с теряемым башмаком. главное меню

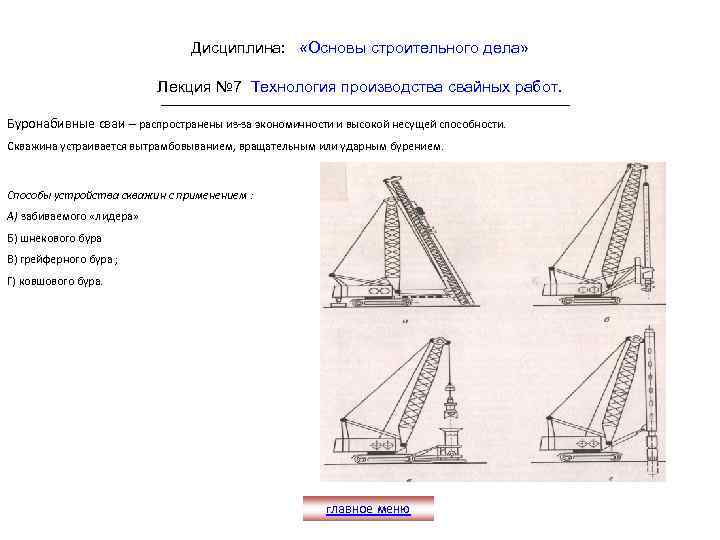

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Буронабивные сваи – распространены из-за экономичности и высокой несущей способности. Скважина устраивается вытрамбовыванием, вращательным или ударным бурением. Способы устройства скважин с применением : А) забиваемого «лидера» Б) шнекового бура В) грейферного бура ; Г) ковшового бура. главное меню

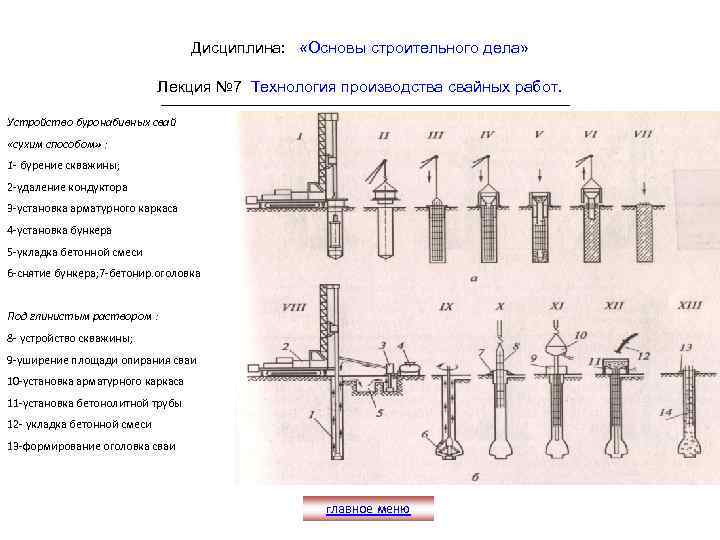

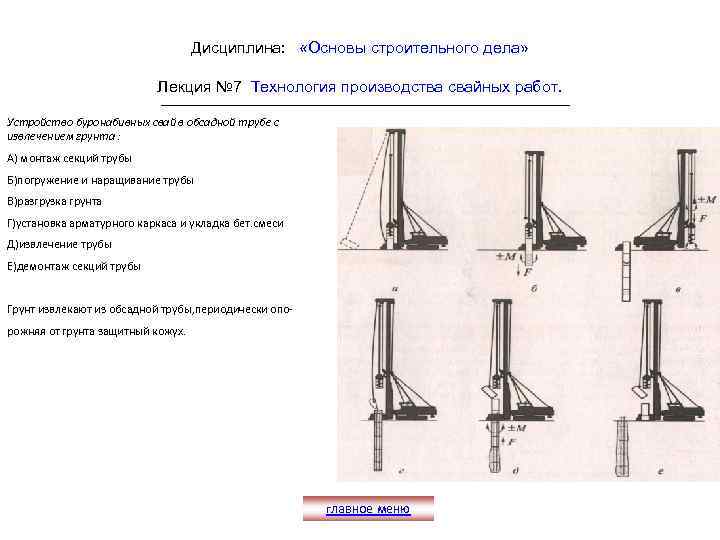

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Устройство буронабивных свай «сухим способом» : 1 - бурение скважины; 2 -удаление кондуктора 3 -установка арматурного каркаса 4 -установка бункера 5 -укладка бетонной смеси 6 -снятие бункера; 7 -бетонир. оголовка Под глинистым раствором : 8 - устройство скважины; 9 -уширение площади опирания сваи 10 -установка арматурного каркаса 11 -установка бетонолитной трубы 12 - укладка бетонной смеси 13 -формирование оголовка сваи главное меню

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Устройство буронабивных свай в обсадной трубе с извлечением грунта : А) монтаж секций трубы Б)погружение и наращивание трубы В)разгрузка грунта Г)установка арматурного каркаса и укладка бет. смеси Д)извлечение трубы Е)демонтаж секций трубы Грунт извлекают из обсадной трубы, периодически опорожняя от грунта защитный кожух. главное меню

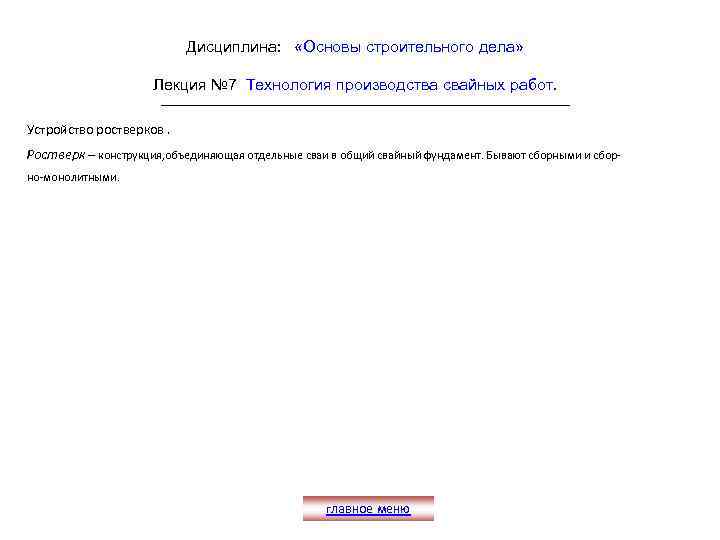

Дисциплина: «Основы строительного дела» Лекция № 7 Технология производства свайных работ. Устройство ростверков. Ростверк – конструкция, объединяющая отдельные сваи в общий свайный фундамент. Бывают сборными и сборно-монолитными. главное меню

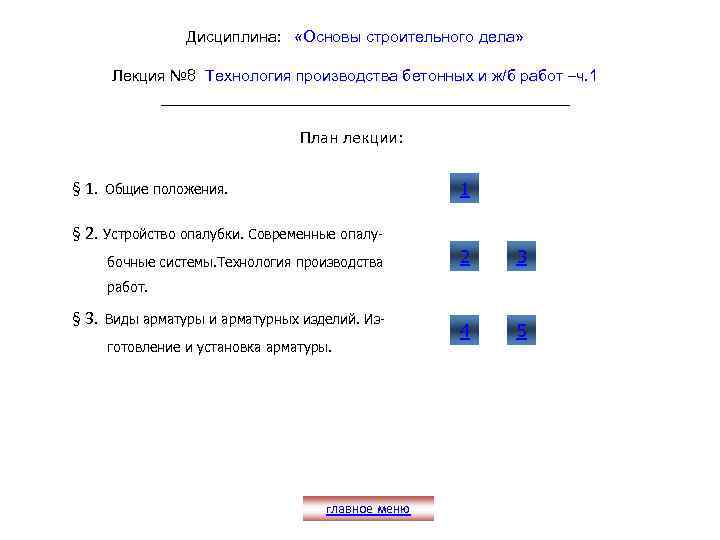

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 План лекции: § 1. 1 Общие положения. § 2. Устройство опалубки. Современные опалубочные системы. Технология производства 2 3 4 5 работ. § 3. Виды арматуры и арматурных изделий. Изготовление и установка арматуры. главное меню

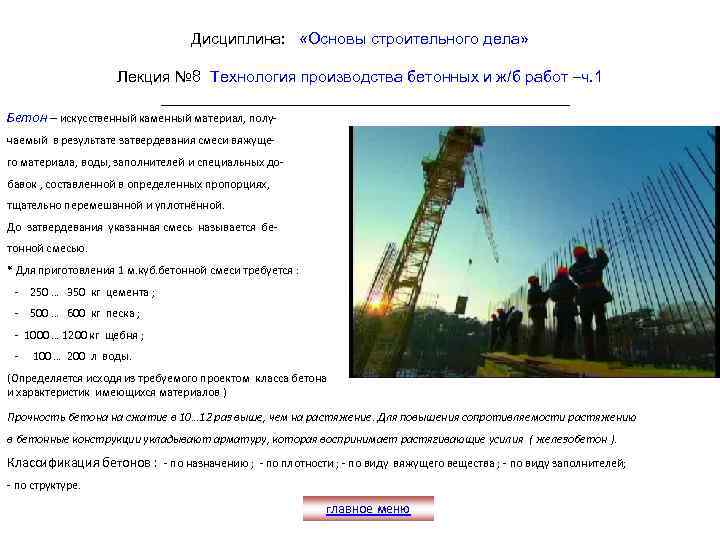

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Бетон – искусственный каменный материал, получаемый в результате затвердевания смеси вяжущего материала, воды, заполнителей и специальных добавок , составленной в определенных пропорциях, тщательно перемешанной и уплотнённой. До затвердевания указанная смесь называется бетонной смесью. * Для приготовления 1 м. куб. бетонной смеси требуется : - 250 … 350 кг цемента ; - 500 … 600 кг песка ; - 1000 … 1200 кг щебня ; - 100 … 200 л воды. (Определяется исходя из требуемого проектом класса бетона и характеристик имеющихся материалов ) Прочность бетона на сжатие в 10… 12 раз выше, чем на растяжение. Для повышения сопротивляемости растяжению в бетонные конструкции укладывают арматуру, которая воспринимает растягивающие усилия ( железобетон ). Классификация бетонов : - по назначению ; - по плотности ; - по виду вяжущего вещества ; - по виду заполнителей; - по структуре. главное меню

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Бетоны Конструкционные Гидротехнический (для изготовления несущих и Специальные огражд. конструкц. , не выполн. теплозащитных функций) Для дорожн. стр-ва ( по назначению) Жаростойкий Химически стойкие Радиационно защитные Теплоизолационные По плотности : - особо тяжелые ( более 2500 кг/м. куб. ) ; - тяжелые (1800 … 2500 кг/м. куб. ); - легкие ( 500 … 1800 кг/м. куб. ); - особо легкие ( менее 500 кг/м. куб. ). По виду вяжущего вещества : - цементные (около 65% от общего производства), силикатные, гипсовые, шлакощелочные, полимербетоны, полимерцементные. По виду заполнителей : - на плотных, пористых и специальных заполнителях. По структуре : - с плотной, поризованной, ячеистой и крупнопористой структурой. главное меню

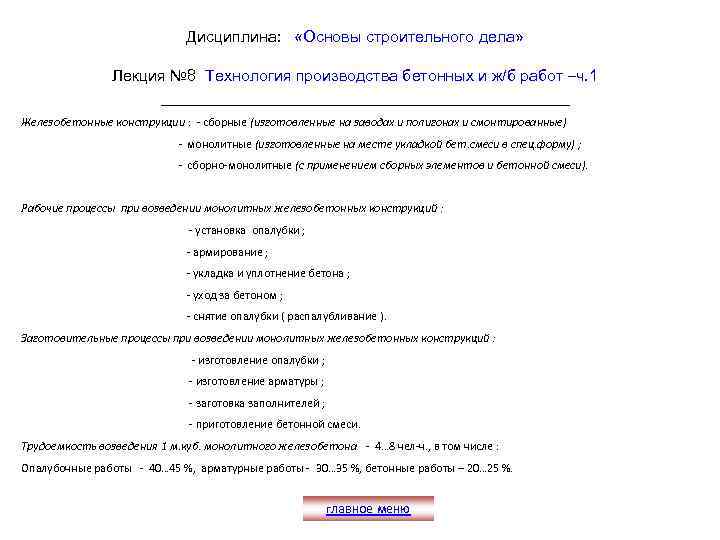

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Железобетонные конструкции : - сборные (изготовленные на заводах и полигонах и смонтированные) - монолитные (изготовленные на месте укладкой бет. смеси в спец. форму) ; - сборно-монолитные (с применением сборных элементов и бетонной смеси). Рабочие процессы при возведении монолитных железобетонных конструкций : - установка опалубки ; - армирование ; - укладка и уплотнение бетона ; - уход за бетоном ; - снятие опалубки ( распалубливание ). Заготовительные процессы при возведении монолитных железобетонных конструкций : - изготовление опалубки ; - изготовление арматуры ; - заготовка заполнителей ; - приготовление бетонной смеси. Трудоемкость возведения 1 м. куб. монолитного железобетона - 4… 8 чел-ч. , в том числе : Опалубочные работы - 40… 45 %, арматурные работы - 30… 35 %, бетонные работы – 20… 25 %. главное меню

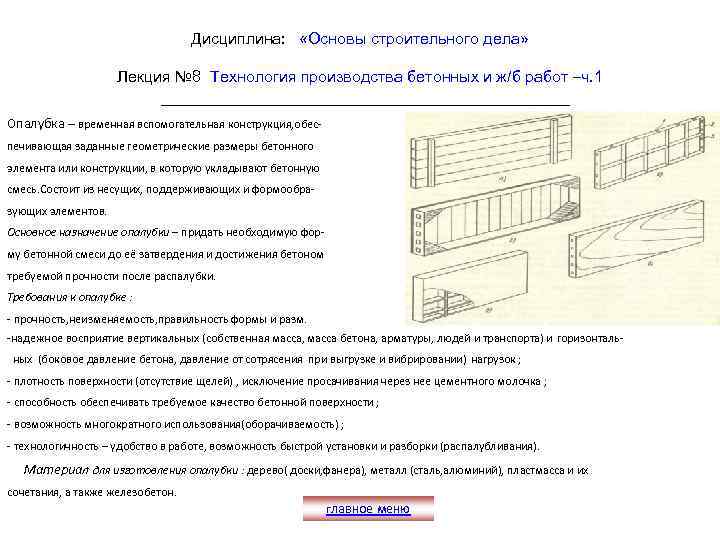

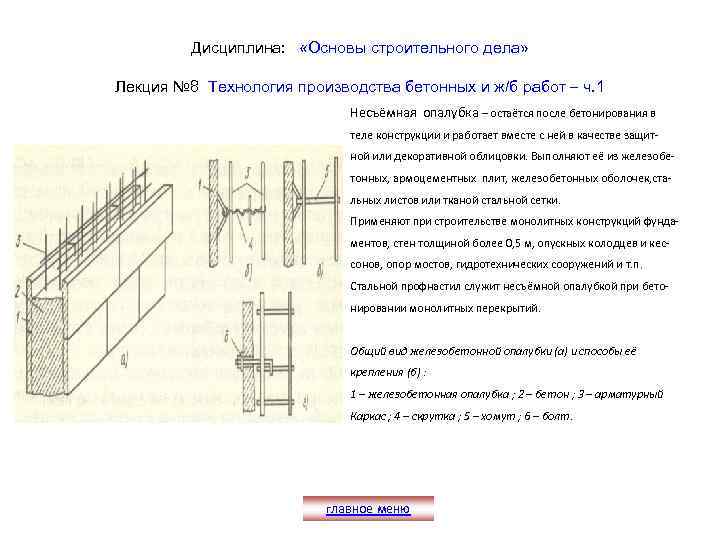

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Опалубка – временная вспомогательная конструкция, обеспечивающая заданные геометрические размеры бетонного элемента или конструкции, в которую укладывают бетонную смесь. Состоит из несущих, поддерживающих и формообразующих элементов. Основное назначение опалубки – придать необходимую форму бетонной смеси до её затвердения и достижения бетоном требуемой прочности после распалубки. Требования к опалубке : - прочность, неизменяемость, правильность формы и разм. -надежное восприятие вертикальных (собственная масса, масса бетона, арматуры, людей и транспорта) и горизонтальных (боковое давление бетона, давление от сотрясения при выгрузке и вибрировании) нагрузок ; - плотность поверхности (отсутствие щелей) , исключение просачивания через нее цементного молочка ; - способность обеспечивать требуемое качество бетонной поверхности ; - возможность многократного использования(оборачиваемость) ; - технологичность – удобство в работе, возможность быстрой установки и разборки (распалубливания). Материал для изготовления опалубки : дерево( доски, фанера), металл (сталь, алюминий), пластмасса и их сочетания, а также железобетон. главное меню

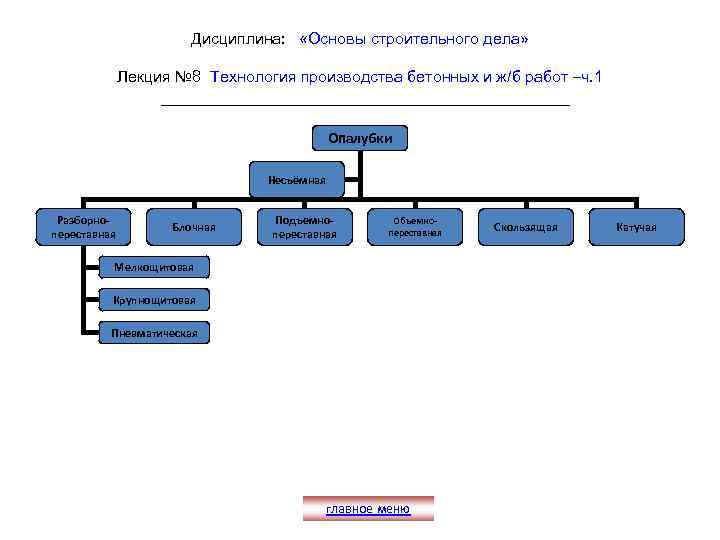

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Опалубки Несъёмная Разборнопереставная Блочная Подъемнопереставная Объемнопереставная Мелкощитовая Крупнощитовая Пневматическая главное меню Скользящая Катучая

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Комплект унифицированной мелкощитовой опалубки : а) рядовой щит (ширина 0, 9 ; 1, 2 ; 1, 5 ; 1, 8 м ; высота 0, 3 ; 0, 4 ; 0, 5 ; 0, 6 м) б) угловой щит в) подкос г) схватка д) ферма е) опорная стойка ж) телескопическая стойка з) навесная площадка и) раздвижной ригель к) балочная раздвижная струбцина. - применяют для бетонирования разнотипных монолитных конструкций, в том числе стен и перекрытий при небольших размерах и многократной оборачиваемости. Площадь щита – не более 1 м. кв. , масса – до 50 кг. Крупнощитовая – из щитов длиной 2, 1… 5, 7 м – бетонирование протяженных конструкций (монолитные стены, резервуары. тоннели высотой 2, 8 м и более и толщиной стенок до 20 см ; монолитные перекрытия. главное меню

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Блочная опалубка – стальная форма , используемая при бетонировании массивных однотипных конструкций (чаще двух- и трехступенчатых фундаментов) Может быть неразъёмной (распалубка производитсяс помощью домкратов благодаря конусности поверхности) и разъёмной (распалубка производится с помощью специ-альных угловых замков и отрывных приспосо-блений) Рис. 1 – Неразъёмная блок-форма 1 – монтажные петли ; 2 – форма подколонника ; 3 – кронштейны для упора домкратов ; 4 – форма ступени. Рис. 2 – Общий вид разъёмной блок-формы (а) и узел отжимного устройства (б) 1 – щиты опалубки ступеней ; 2 – панели подколонника ; 3 крепёжные элемен-ты ; 4 – схваты ; 5 – винты ; 6 – пружина ; 7 – опорная пластина главное меню

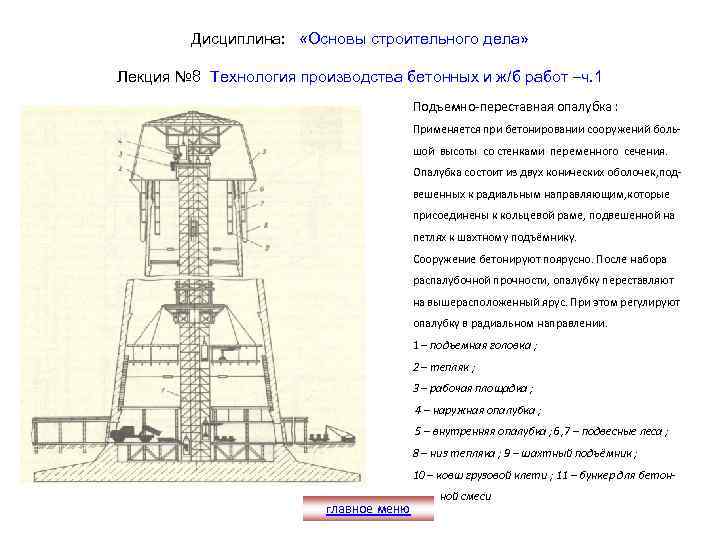

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Подъемно-переставная опалубка : Применяется при бетонировании сооружений большой высоты со стенками переменного сечения. Опалубка состоит из двух конических оболочек, подвешенных к радиальным направляющим, которые присоединены к кольцевой раме, подвешенной на петлях к шахтному подъёмнику. Сооружение бетонируют поярусно. После набора распалубочной прочности, опалубку переставляют на вышерасположенный ярус. При этом регулируют опалубку в радиальном направлении. 1 – подъемная головка ; 2 – тепляк ; 3 – рабочая площадка ; 4 – наружная опалубка ; 5 – внутренняя опалубка ; 6 , 7 – подвесные леса ; 8 – низ тепляка ; 9 – шахтный подъёмник ; 10 – ковш грузовой клети ; 11 – бункер для бетон- главное меню ной смеси

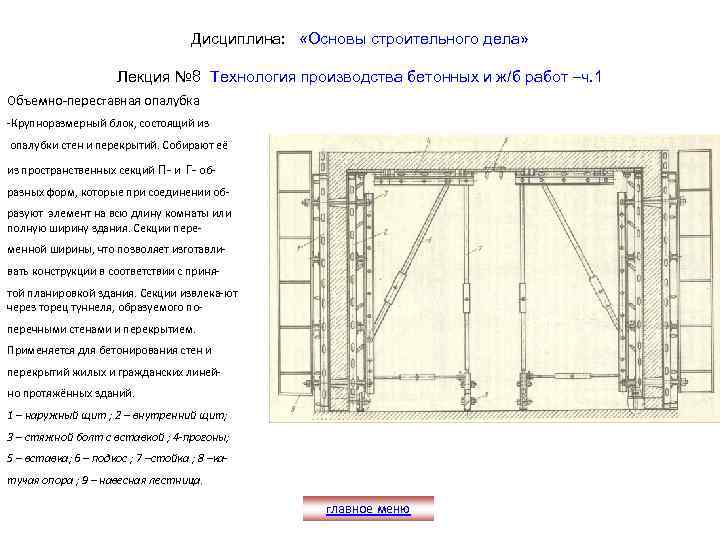

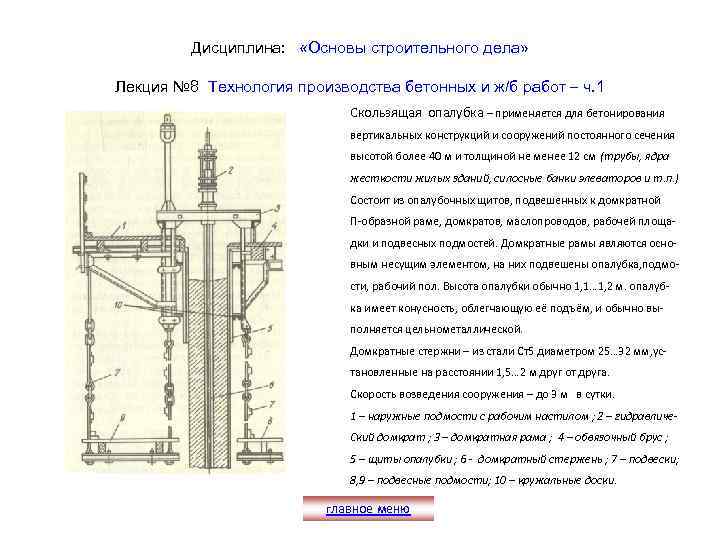

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ –ч. 1 Объемно-переставная опалубка -Крупноразмерный блок, состоящий из опалубки стен и перекрытий. Собирают её из пространственных секций П- и Г- образных форм, которые при соединении образуют элемент на всю длину комнаты или полную ширину здания. Секции переменной ширины, что позволяет изготавливать конструкции в соответствии с принятой планировкой здания. Секции извлека-ют через торец туннеля, образуемого поперечными стенами и перекрытием. Применяется для бетонирования стен и перекрытий жилых и гражданских линейно протяжённых зданий. 1 – наружный щит ; 2 – внутренний щит; 3 – стяжной болт с вставкой ; 4 -прогоны; 5 – вставка; 6 – подкос ; 7 –стойка ; 8 –катучая опора ; 9 – навесная лестница. главное меню

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ – ч. 1 Скользящая опалубка – применяется для бетонирования вертикальных конструкций и сооружений постоянного сечения высотой более 40 м и толщиной не менее 12 см (трубы, ядра жесткости жилых зданий, силосные банки элеваторов и т. п. ) Состоит из опалубочных щитов, подвешенных к домкратной П-образной раме, домкратов, маслопроводов, рабочей площадки и подвесных подмостей. Домкратные рамы являются основным несущим элементом, на них подвешены опалубка, подмости, рабочий пол. Высота опалубки обычно 1, 1… 1, 2 м. опалубка имеет конусность, облегчающую её подъём, и обычно выполняется цельнометаллической. Домкратные стержни – из стали Ст5 диаметром 25… 32 мм, установленные на расстоянии 1, 5… 2 м друг от друга. Скорость возведения сооружения – до 3 м в сутки. 1 – наружные подмости с рабочим настилом ; 2 – гидравличе. Ский домкрат ; 3 – домкратная рама ; 4 – обвязочный брус ; 5 – щиты опалубки ; 6 - домкратный стержень ; 7 – подвески; 8, 9 – подвесные подмости; 10 – кружальные доски. главное меню

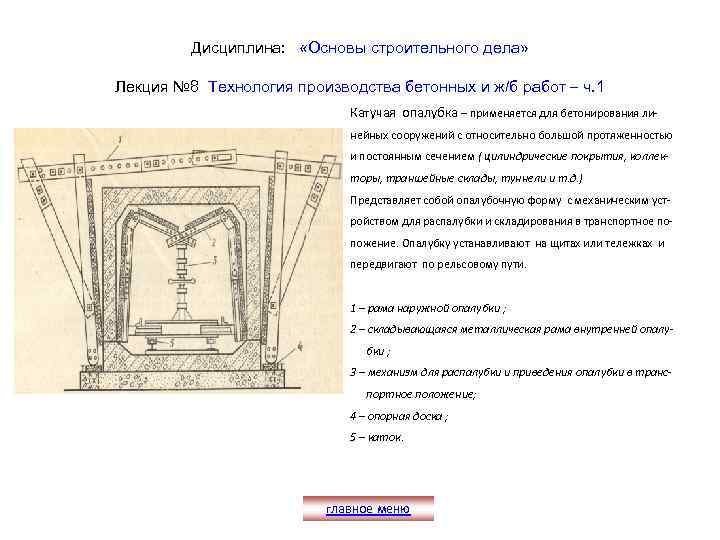

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ – ч. 1 Катучая опалубка – применяется для бетонирования линейных сооружений с относительно большой протяженностью и постоянным сечением ( цилиндрические покрытия, коллекторы, траншейные склады, туннели и т. д. ) Представляет собой опалубочную форму с механическим устройством для распалубки и складирования в транспортное попожение. Опалубку устанавливают на щитах или тележках и передвигают по рельсовому пути. 1 – рама наружной опалубки ; 2 – складывающаяся металлическая рама внутренней опалубки ; 3 – механизм для распалубки и приведения опалубки в транспортное положение; 4 – опорная доска ; 5 – каток. главное меню

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ – ч. 1 Несъёмная опалубка – остаётся после бетонирования в теле конструкции и работает вместе с ней в качестве защитной или декоративной облицовки. Выполняют её из железобетонных, армоцементных плит, железобетонных оболочек, стальных листов или тканой стальной сетки. Применяют при строительстве монолитных конструкций фундаментов, стен толщиной более 0, 5 м, опускных колодцев и кессонов, опор мостов, гидротехнических сооружений и т. п. Стальной профнастил служит несъёмной опалубкой при бетонировании монолитных перекрытий. Общий вид железобетонной опалубки (а) и способы её крепления (б) : 1 – железобетонная опалубка ; 2 – бетон ; 3 – арматурный Каркас ; 4 – скрутка ; 5 – хомут ; 6 – болт. главное меню

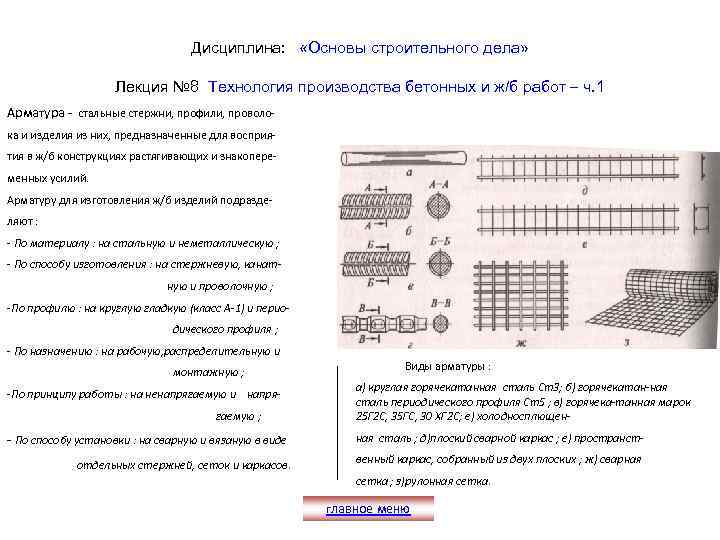

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ – ч. 1 Арматура - стальные стержни, профили, проволока и изделия из них, предназначенные для восприятия в ж/б конструкциях растягивающих и знакопеременных усилий. Арматуру для изготовления ж/б изделий подразделяют : - По материалу : на стальную и неметаллическую ; - По способу изготовления : на стержневую, канатную и проволочную ; -По профилю : на круглую гладкую (класс А-1) и периодического профиля ; - По назначению : на рабочую, распределительную и монтажную ; -По принципу работы : на ненапрягаемую и напрягаемую ; - По способу установки : на сварную и вязаную в виде отдельных стержней, сеток и каркасов. Виды арматуры : а) круглая горячекатанная сталь Ст3; б) горячекатан-ная сталь периодического профиля Ст5 ; в) горячека-танная марок 25 Г 2 С, 35 ГС, 30 ХГ 2 С; е) холодносплющенная сталь ; д)плоский сварной каркас ; е) пространственный каркас, собранный из двух плоских ; ж) сварная сетка ; з)рулонная сетка. главное меню

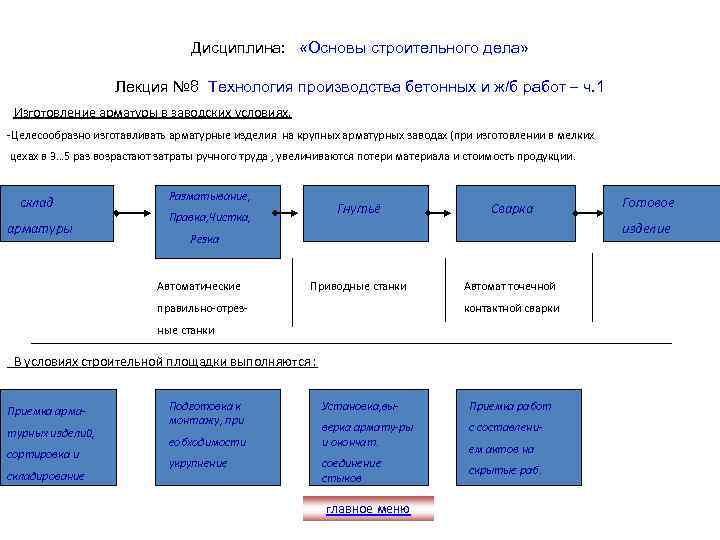

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ – ч. 1 Изготовление арматуры в заводских условиях. -Целесообразно изготавливать арматурные изделия на крупных арматурных заводах (при изготовлении в мелких цехах в 3… 5 раз возрастают затраты ручного труда , увеличиваются потери материала и стоимость продукции. склад арматуры Разматывание, Гнутьё Правка, Чистка, Сварка изделие Резка Автоматические Приводные станки правильно-отрез- Автомат точечной контактной сварки ные станки В условиях строительной площадки выполняются : Приемка арматурных изделий, сортировка и складирование Подготовка к монтажу, при еобходимости укрупнение Готовое Установка, вы- Приемка работ верка армату-ры и окончат. с составлени- соединение стыков главное меню ем актов на скрытые раб.

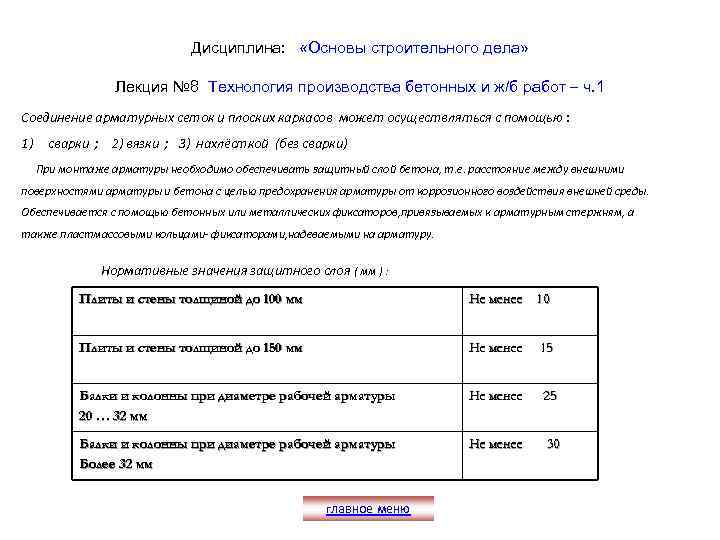

Дисциплина: «Основы строительного дела» Лекция № 8 Технология производства бетонных и ж/б работ – ч. 1 Соединение арматурных сеток и плоских каркасов может осуществляться с помощью : 1) сварки ; 2) вязки ; 3) нахлёсткой (без сварки) При монтаже арматуры необходимо обеспечивать защитный слой бетона, т. е. расстояние между внешними поверхностями арматуры и бетона с целью предохранения арматуры от коррозионного воздействия внешней среды. Обеспечивается с помощью бетонных или металлических фиксаторов, привязываемых к арматурным стержням, а также пластмассовыми кольцами- фиксаторами, надеваемыми на арматуру. Нормативные значения защитного слоя ( мм ) : Плиты и стены толщиной до 100 мм Не менее 10 Плиты и стены толщиной до 150 мм Не менее 15 Балки и колонны при диаметре рабочей арматуры 20 … 32 мм Не менее 25 Балки и колонны при диаметре рабочей арматуры Более 32 мм Не менее 30 главное меню
