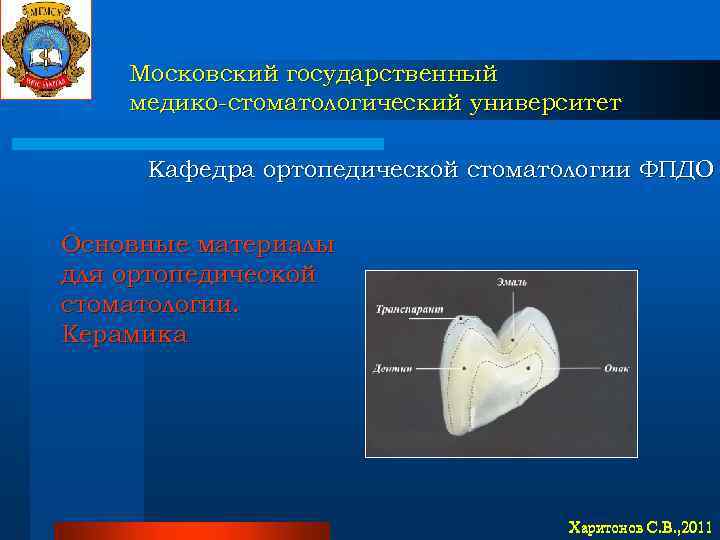

Московский государственный медико-стоматологический университет Кафедра ортопедической стоматологии ФПДО Основные материалы для ортопедической стоматологии. Керамика Харитонов С. В. , 2011

Стоматологическая керамика Применение фарфора в стоматологии датируется 1774 годом, когда французский аптекарь Алексис Душатье посчитал возможным заменить слоновую кость при изготовлении зубных протезов на фарфор. На сегодняшний момент керамика один из основных конструкционных материалов для изготовления несъемных конструкций зубных протезов. Стоматологическую керамику получают в результате обжига массы, приготовленной из каолина, полевого шпата, кварца и красителей. Харитонов С. В. , 2011

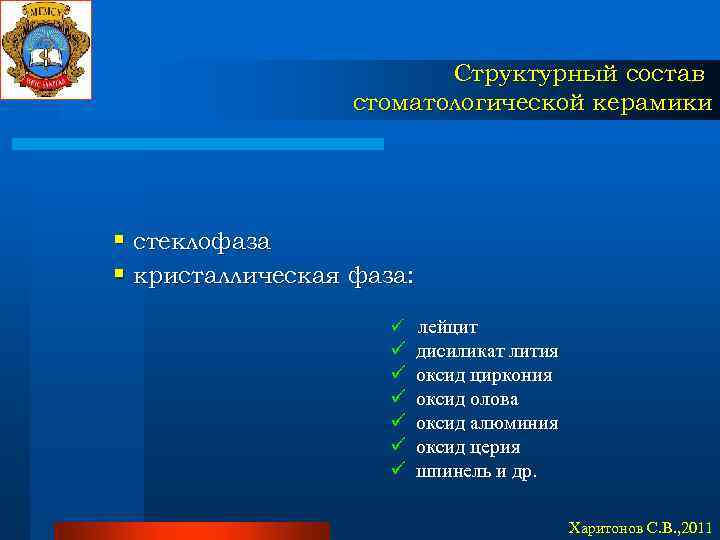

Структурный состав стоматологической керамики § стеклофаза § кристаллическая фаза: ü лейцит ü ü ü дисиликат лития оксид циркония оксид олова оксид алюминия оксид церия шпинель и др. Харитонов С. В. , 2011

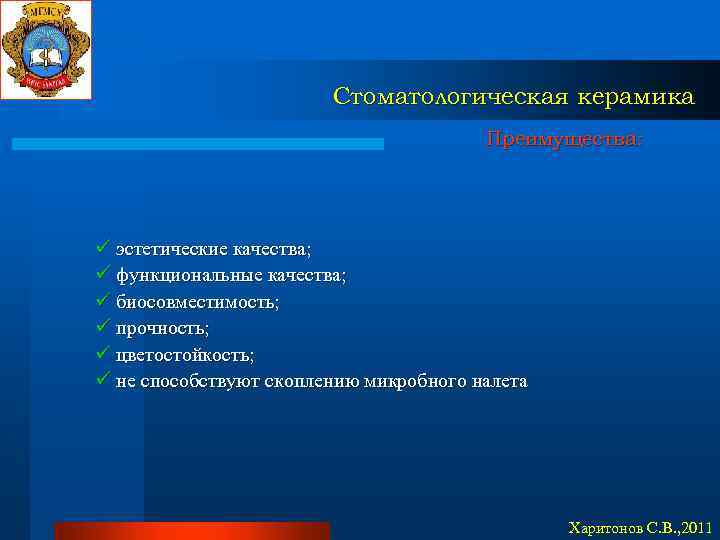

Стоматологическая керамика Преимущества: ü эстетические качества; ü функциональные качества; ü биосовместимость; ü прочность; ü цветостойкость; ü не способствуют скоплению микробного налета Харитонов С. В. , 2011

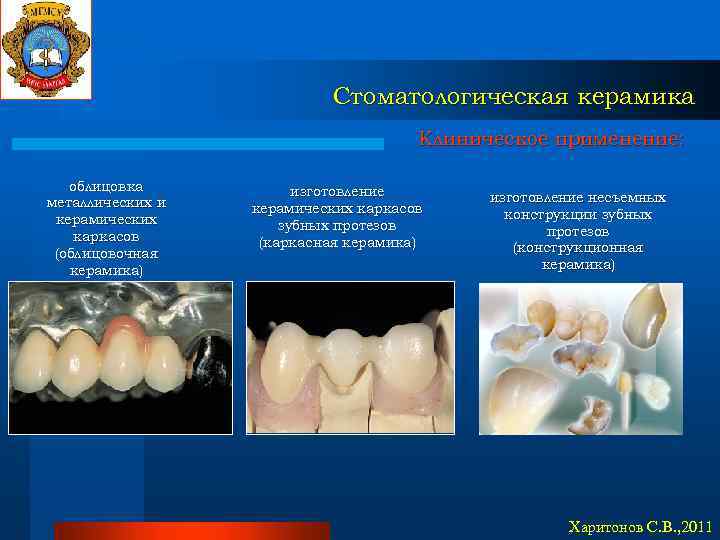

Стоматологическая керамика Клиническое применение: облицовка металлических и керамических каркасов (облицовочная керамика) изготовление керамических каркасов зубных протезов (каркасная керамика) изготовление несъемных конструкции зубных протезов (конструкционная керамика) Харитонов С. В. , 2011

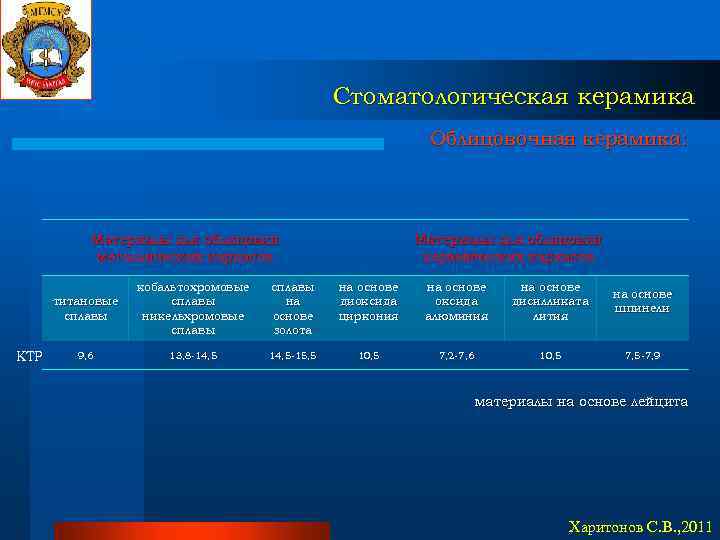

Стоматологическая керамика Облицовочная керамика: Материалы для облицовки металлических каркасов Материалы для облицовки керамических каркасов титановые сплавы КТР кобальтохромовые сплавы никельхромовые сплавы на основе золота на основе диоксида циркония на основе оксида алюминия на основе дисилликата лития на основе шпинели 9, 6 13, 8 -14, 5 -15, 5 10, 5 7, 2 -7, 6 10, 5 7, 5 -7, 9 материалы на основе лейцита Харитонов С. В. , 2011

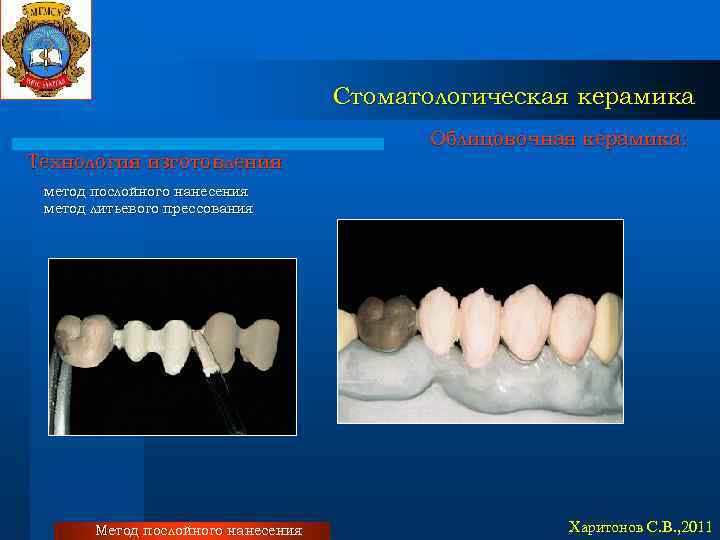

Стоматологическая керамика Технология изготовления Облицовочная керамика: метод послойного нанесения метод литьевого прессования Метод послойного нанесения Харитонов С. В. , 2011

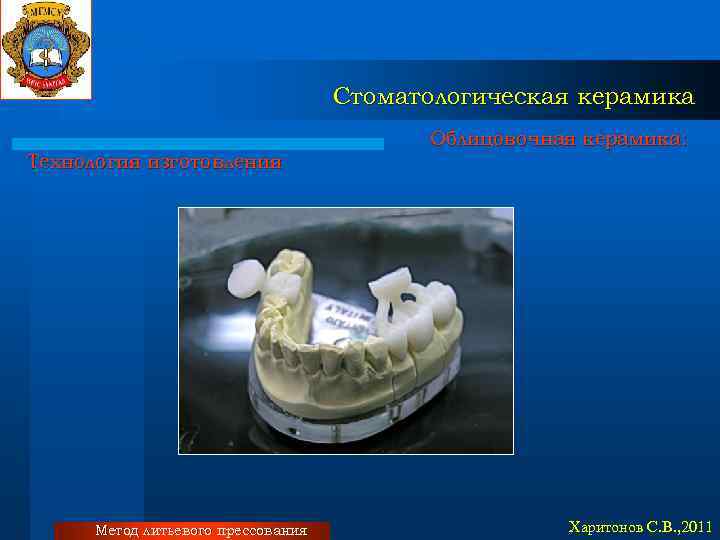

Стоматологическая керамика Технология изготовления Метод литьевого прессования Облицовочная керамика: Харитонов С. В. , 2011

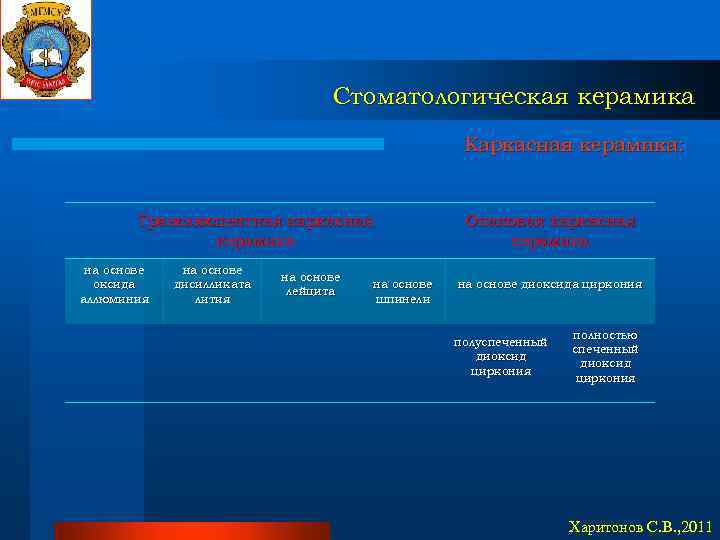

Стоматологическая керамика Каркасная керамика: Транслюсцентная каркасная керамика на основе оксида аллюминия на основе дисилликата лития на основе лейцита на основе шпинели Опаковая каркасная керамика на основе диоксида циркония полуспеченный диоксид циркония полностью спеченный диоксид циркония Харитонов С. В. , 2011

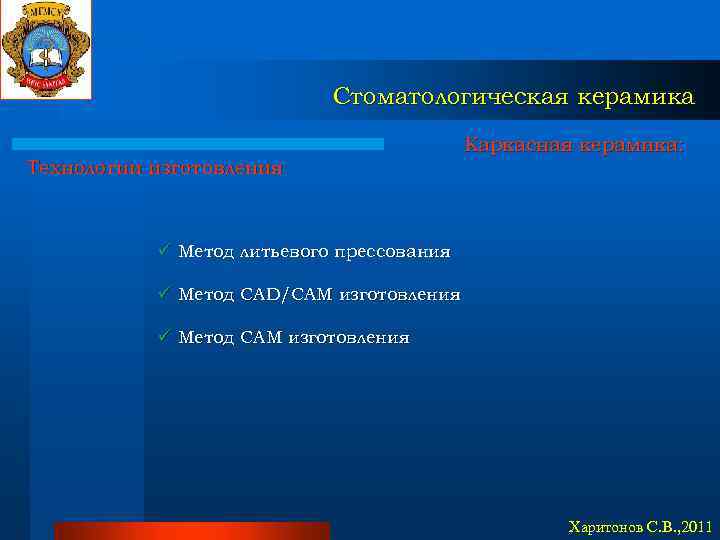

Стоматологическая керамика Технологии изготовления Каркасная керамика: ü Метод литьевого прессования ü Метод CAD/CAM изготовления ü Метод CAM изготовления Харитонов С. В. , 2011

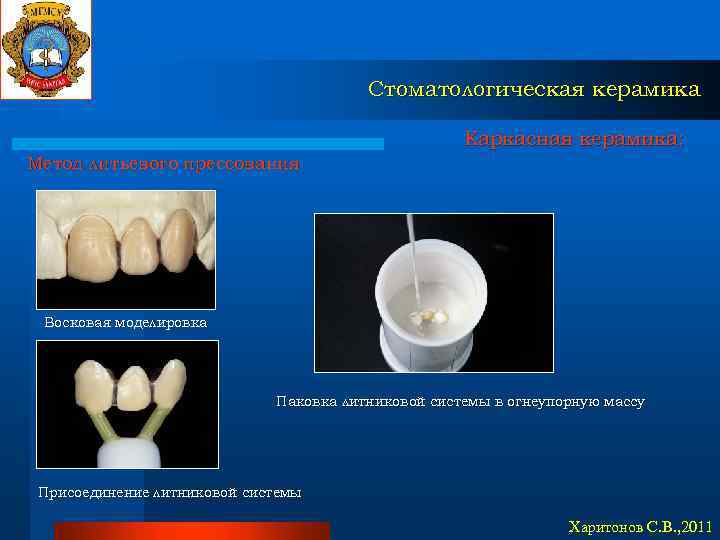

Стоматологическая керамика Каркасная керамика: Метод литьевого прессования Восковая моделировка Паковка литниковой системы в огнеупорную массу Присоединение литниковой системы Харитонов С. В. , 2011

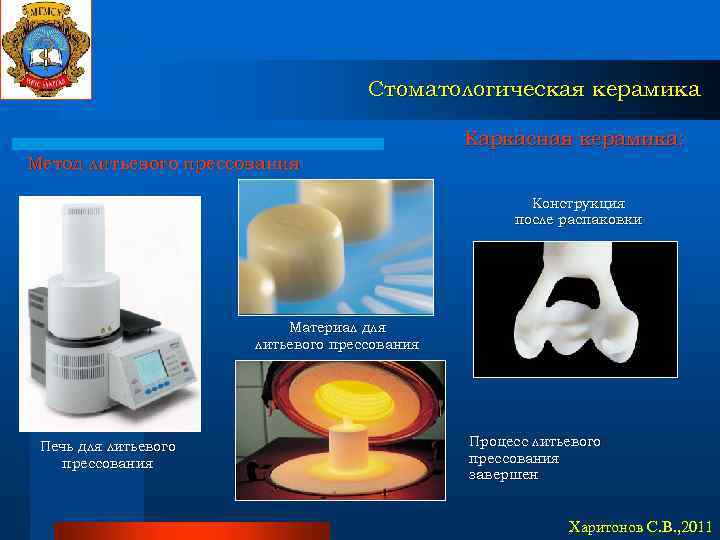

Стоматологическая керамика Каркасная керамика: Метод литьевого прессования Конструкция после распаковки Материал для литьевого прессования Печь для литьевого прессования Процесс литьевого прессования завершен Харитонов С. В. , 2011

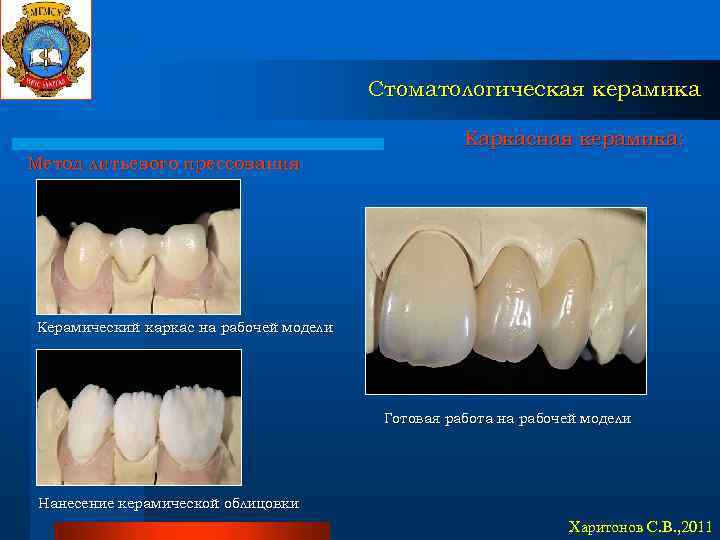

Стоматологическая керамика Каркасная керамика: Метод литьевого прессования Керамический каркас на рабочей модели Готовая работа на рабочей модели Нанесение керамической облицовки Харитонов С. В. , 2011

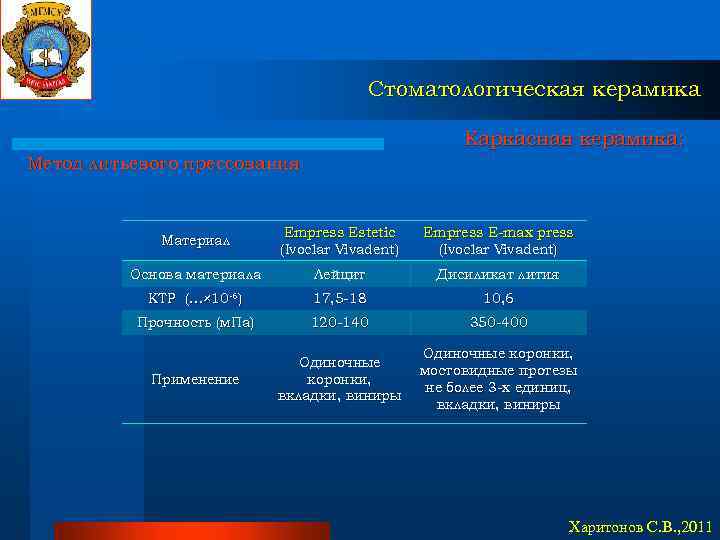

Стоматологическая керамика Каркасная керамика: Метод литьевого прессования Материал Empress Estetic (Ivoclar Vivadent) Empress E-max press (Ivoclar Vivadent) Основа материала Лейцит Дисиликат лития КТР (…× 10 -6) 17, 5 -18 10, 6 Прочность (м. Па) 120 -140 350 -400 Применение Одиночные коронки, вкладки, виниры Одиночные коронки, мостовидные протезы не более 3 -х единиц, вкладки, виниры Харитонов С. В. , 2011

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления CAD – Сomputer Aided Design CAM – Computer Aided Manufacturing Системы автоматизированного проектирования и изготовления протезов. Харитонов С. В. , 2011

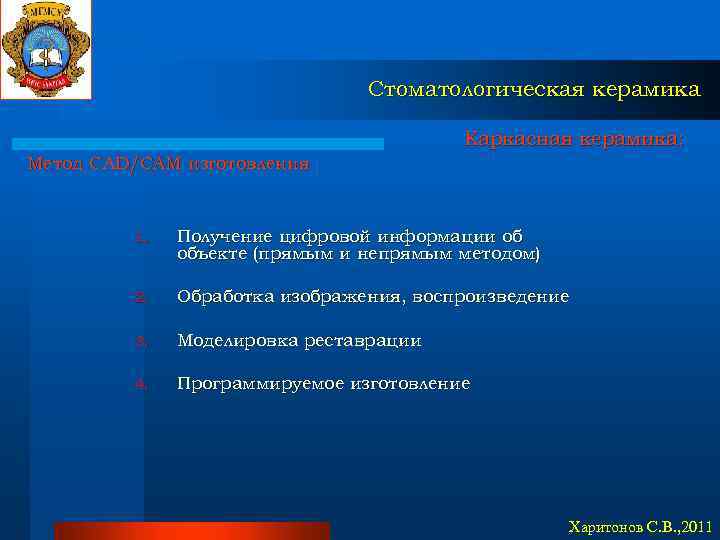

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления 1. Получение цифровой информации об объекте (прямым и непрямым методом) 2. Обработка изображения, воспроизведение 3. Моделировка реставрации 4. Программируемое изготовление Харитонов С. В. , 2011

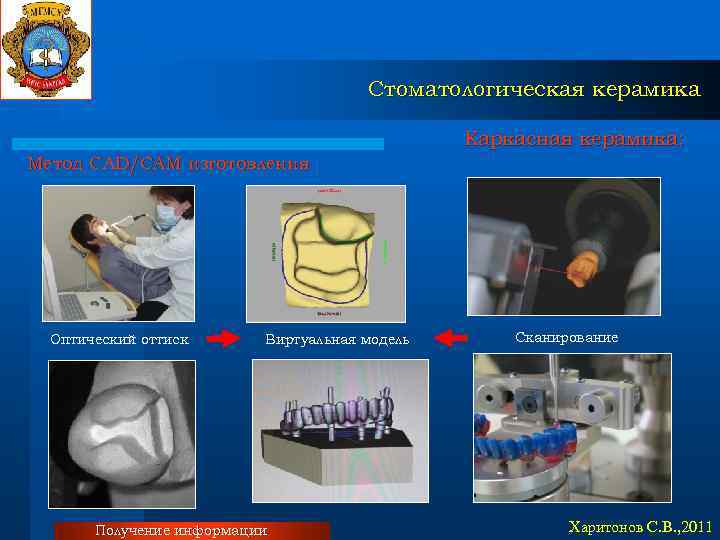

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления Оптический оттиск Виртуальная модель Получение информации Сканирование Харитонов С. В. , 2011

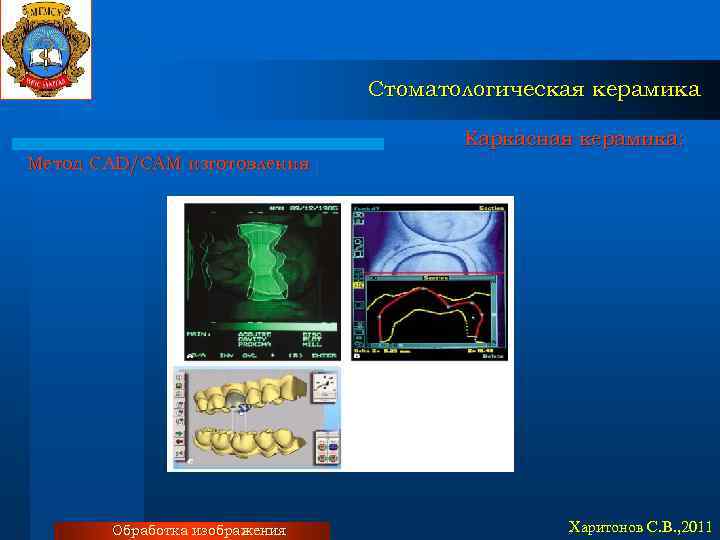

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления Обработка изображения Харитонов С. В. , 2011

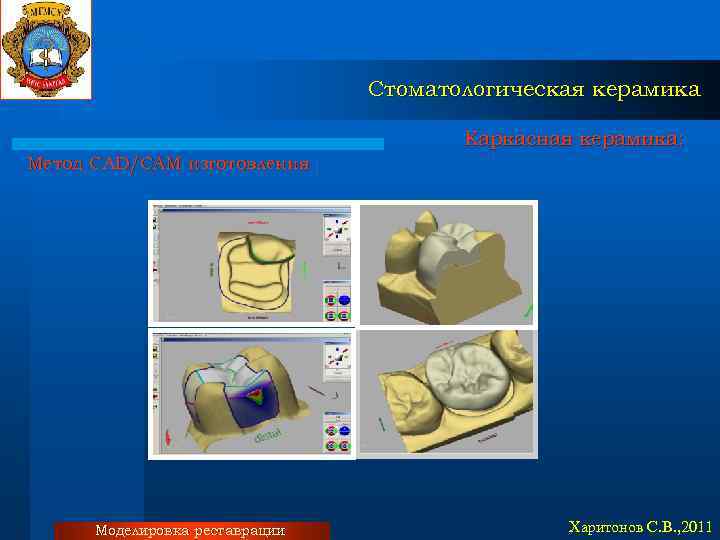

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления Моделировка реставрации Харитонов С. В. , 2011

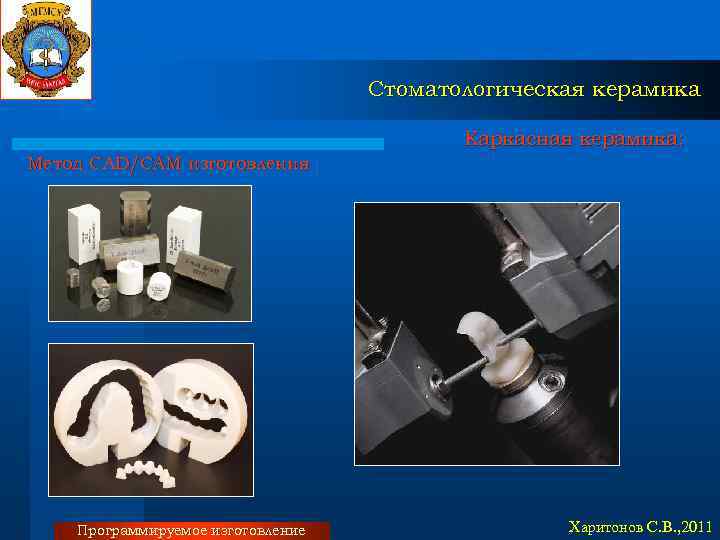

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления Программируемое изготовление Харитонов С. В. , 2011

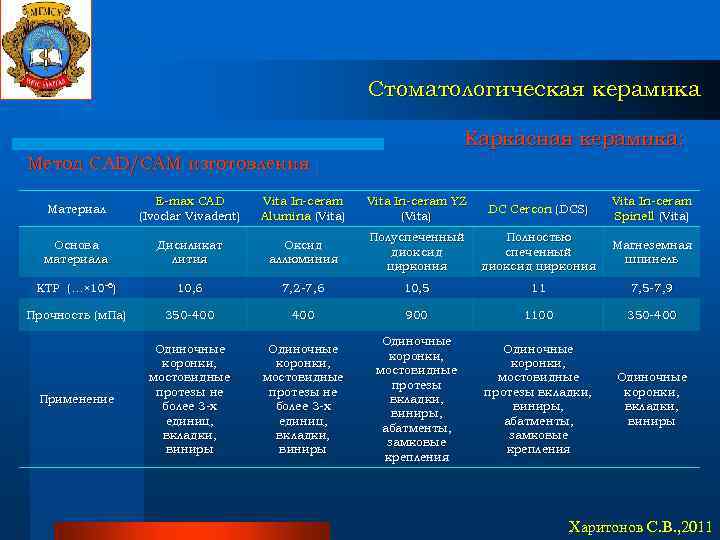

Стоматологическая керамика Каркасная керамика: Метод CAD/CAM изготовления Материал E-max CAD (Ivoclar Vivadent) Vita In-ceram Alumina (Vita) Vita In-ceram YZ (Vita) DC Cercon (DCS) Vita In-ceram Spinell (Vita) Основа материала Дисиликат лития Оксид аллюминия Полуспеченный диоксид циркония Полностью спеченный диоксид циркония Магнеземная шпинель КТР (…× 10 -6) 10, 6 7, 2 -7, 6 10, 5 11 7, 5 -7, 9 Прочность (м. Па) 350 -400 900 1100 350 -400 Применение Одиночные коронки, мостовидные протезы не более 3 -х единиц, вкладки, виниры Одиночные коронки, мостовидные протезы вкладки, виниры, абатменты, замковые крепления Одиночные коронки, вкладки, виниры Харитонов С. В. , 2011

Стоматологическая керамика Каркасная керамика: Метод CAM изготовления 1. Моделировка конструкции из светоотверждаемого полимера 2. CAM изготовление конструкции 3. Синтеризация 4. Релаксирующий обжиг 5. Индивидуализация формы Харитонов С. В. , 2011

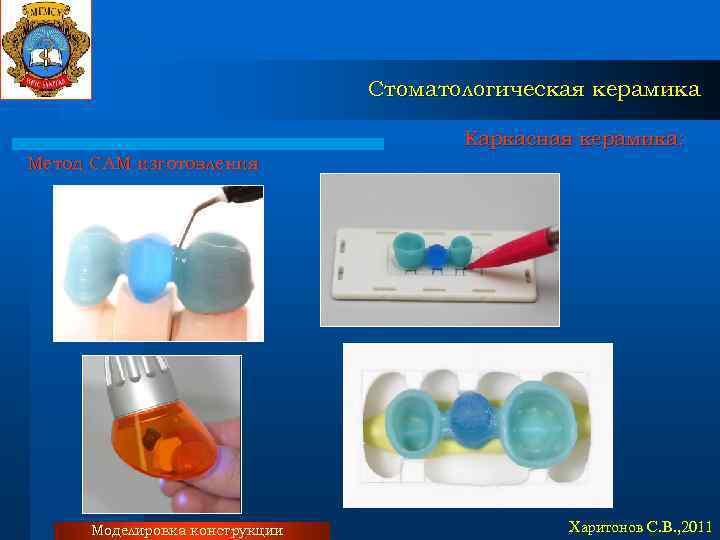

Стоматологическая керамика Каркасная керамика: Метод CAM изготовления Моделировка конструкции Харитонов С. В. , 2011

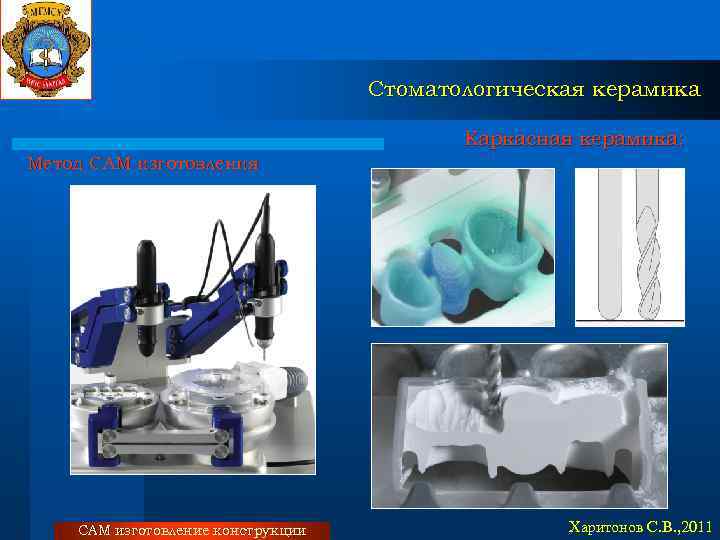

Стоматологическая керамика Каркасная керамика: Метод CAM изготовления CAM изготовление конструкции Харитонов С. В. , 2011

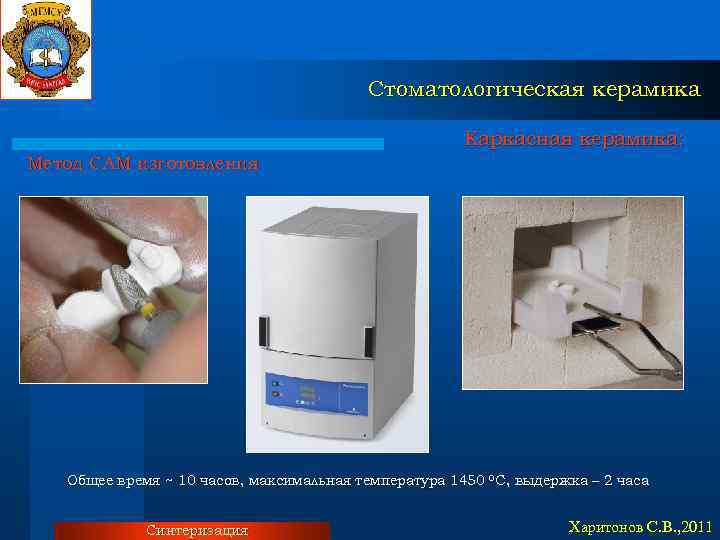

Стоматологическая керамика Каркасная керамика: Метод CAM изготовления Общее время ~ 10 часов, максимальная температура 1450 0 С, выдержка – 2 часа Синтеризация Харитонов С. В. , 2011

Стоматологическая керамика Каркасная керамика: Метод CAM изготовления Обработка каркаса Релаксирующий обжиг Максимальная температура 1000 0 С, выдержка – 15 мин. Харитонов С. В. , 2011

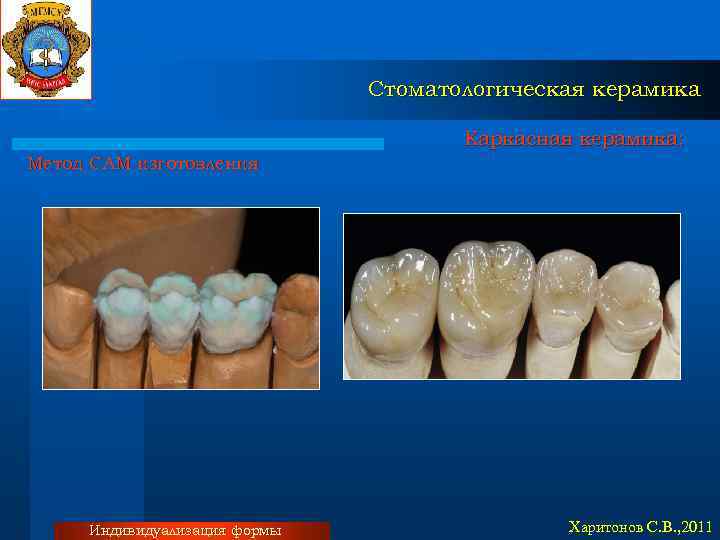

Стоматологическая керамика Каркасная керамика: Метод CAM изготовления Индивидуализация формы Харитонов С. В. , 2011

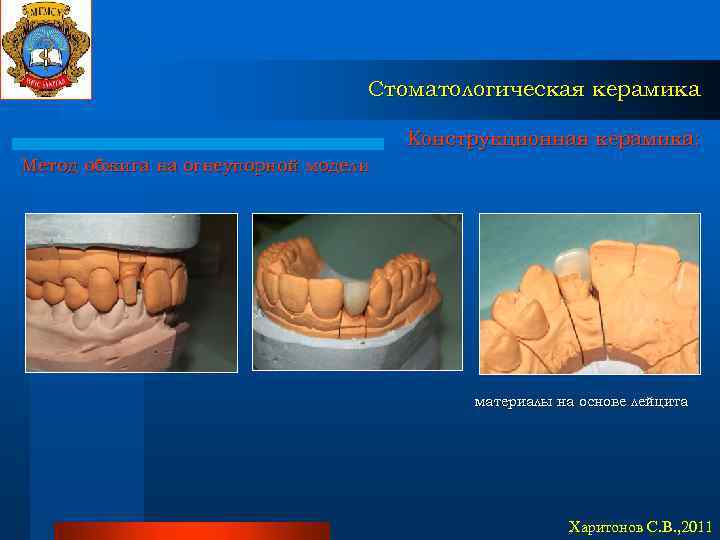

Стоматологическая керамика Конструкционная керамика: Метод обжига на огнеупорной модели материалы на основе лейцита Харитонов С. В. , 2011

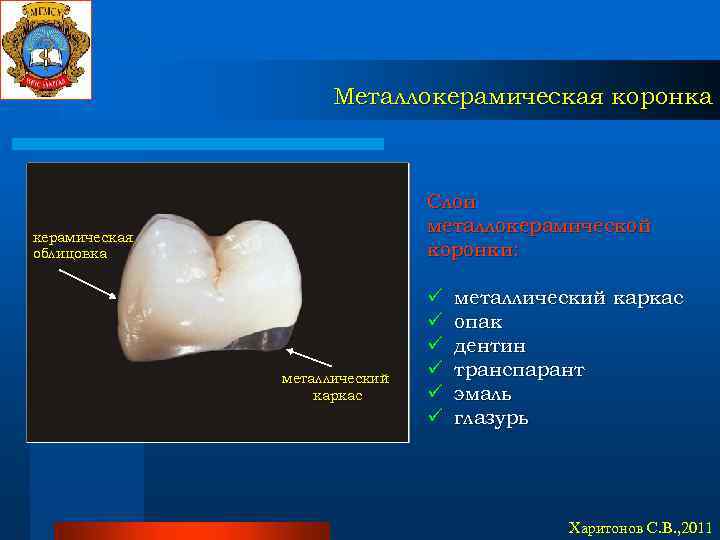

Металлокерамическая коронка Слои металлокерамической коронки: керамическая облицовка металлический каркас ü ü ü металлический каркас опак дентин транспарант эмаль глазурь Харитонов С. В. , 2011

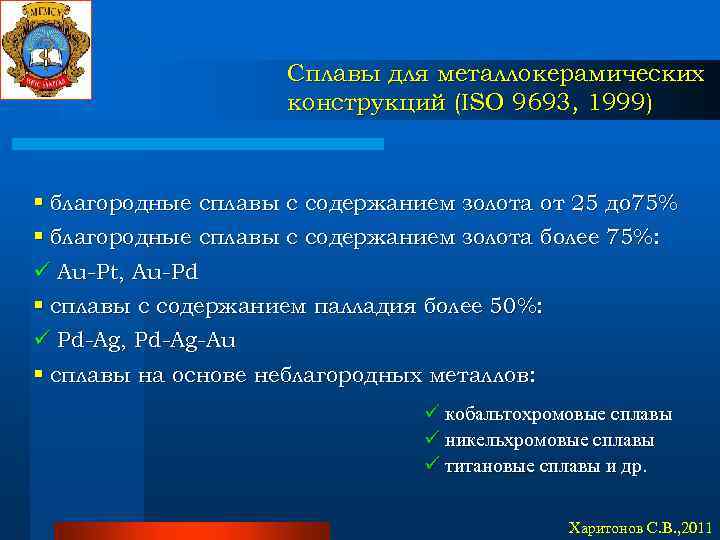

Сплавы для металлокерамических конструкций (ISO 9693, 1999) § благородные сплавы с содержанием золота от 25 до 75% § благородные сплавы с содержанием золота более 75%: ü Au-Pt, Au-Pd § сплавы с содержанием палладия более 50%: ü Pd-Ag, Pd-Ag-Au § сплавы на основе неблагородных металлов: ü кобальтохромовые сплавы ü никельхромовые сплавы ü титановые сплавы и др. Харитонов С. В. , 2011

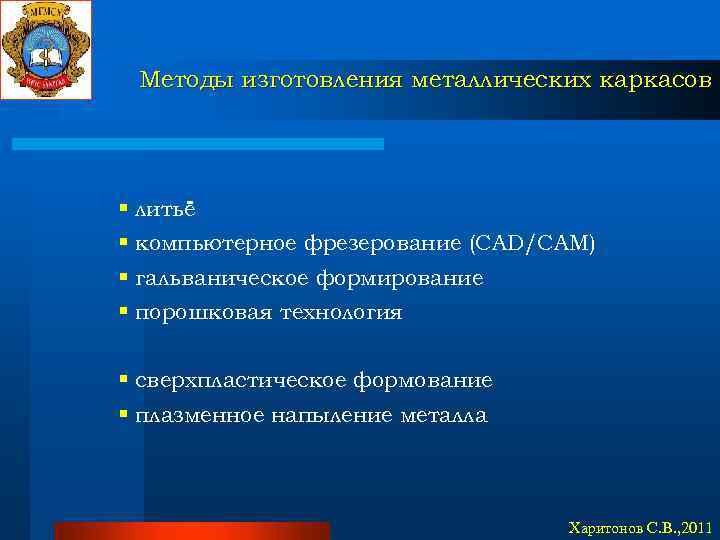

Методы изготовления металлических каркасов § литьё § компьютерное фрезерование (CAD/CAM) § гальваническое формирование § порошковая технология § сверхпластическое формование § плазменное напыление металла Харитонов С. В. , 2011

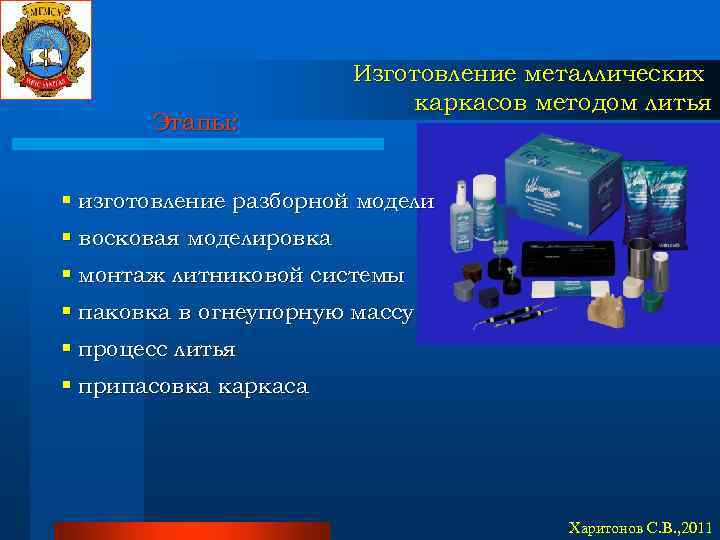

Этапы: Изготовление металлических каркасов методом литья § изготовление разборной модели § восковая моделировка § монтаж литниковой системы § паковка в огнеупорную массу § процесс литья § припасовка каркаса Харитонов С. В. , 2011

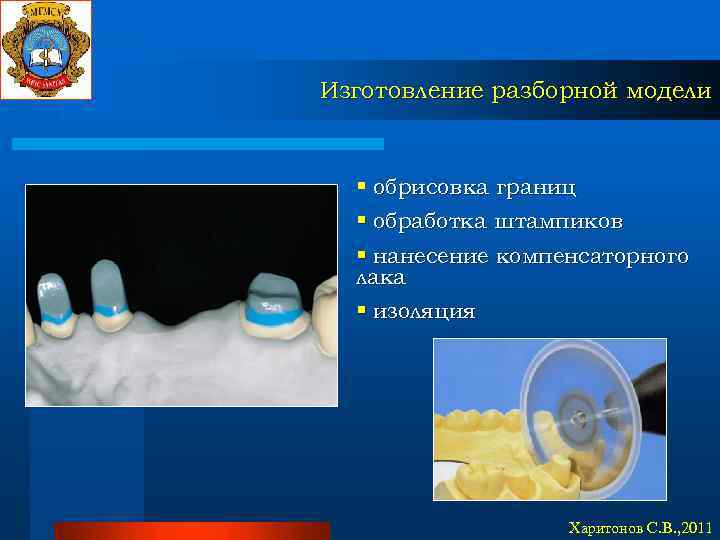

Изготовление разборной модели § обрисовка границ § обработка штампиков § нанесение компенсаторного лака § изоляция Харитонов С. В. , 2011

Моделировка каркаса § погружной воск § пластиковая фольга § моделировочная пластмасса (Pattern resin, GC) Харитонов С. В. , 2011

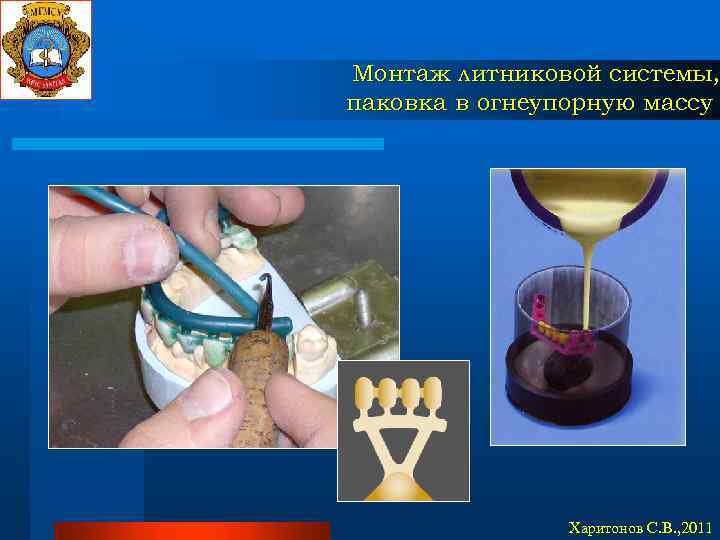

Монтаж литниковой системы, паковка в огнеупорную массу Харитонов С. В. , 2011

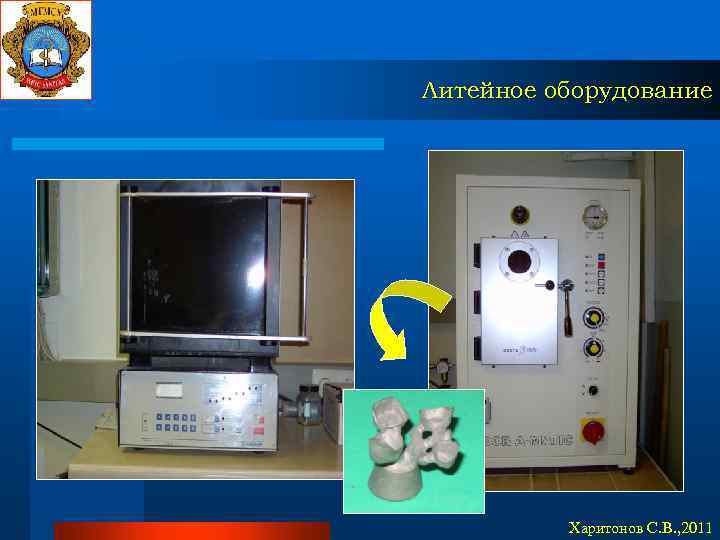

Литейное оборудование Харитонов С. В. , 2011

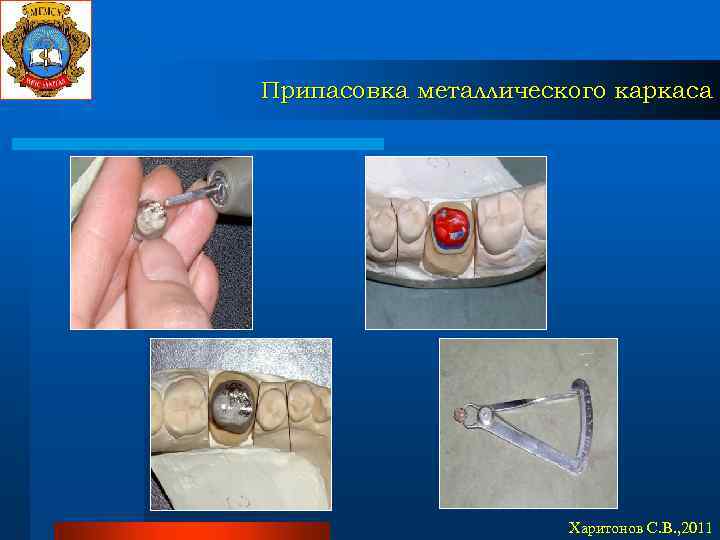

Припасовка металлического каркаса Харитонов С. В. , 2011

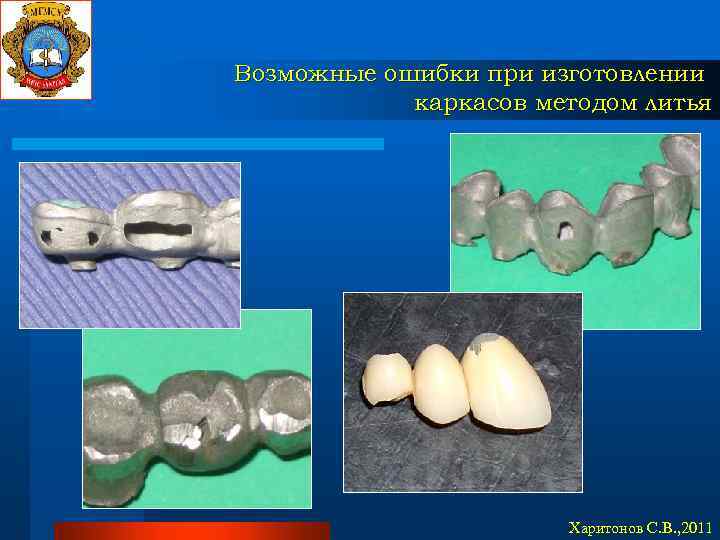

Возможные ошибки при изготовлении каркасов методом литья Харитонов С. В. , 2011

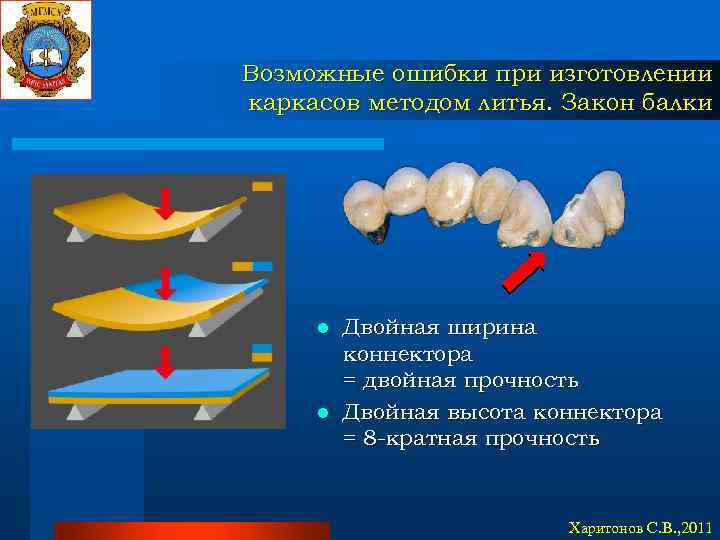

Возможные ошибки при изготовлении каркасов методом литья. Закон балки Двойная ширина коннектора = двойная прочность l Двойная высота коннектора = 8 -кратная прочность l Харитонов С. В. , 2011

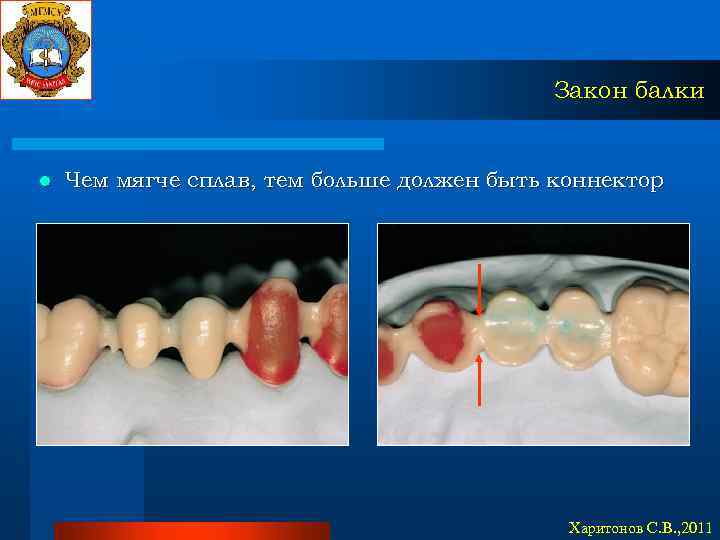

Закон балки l Чем мягче сплав, тем больше должен быть коннектор Харитонов С. В. , 2011

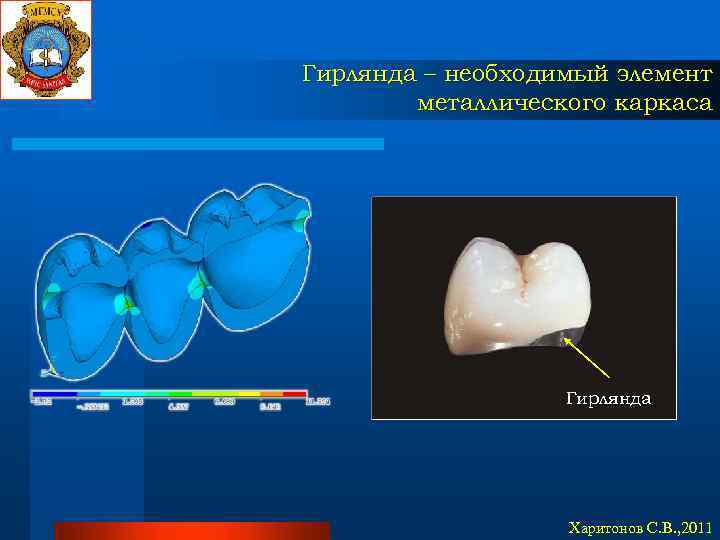

Гирлянда – необходимый элемент металлического каркаса Гирлянда Харитонов С. В. , 2011

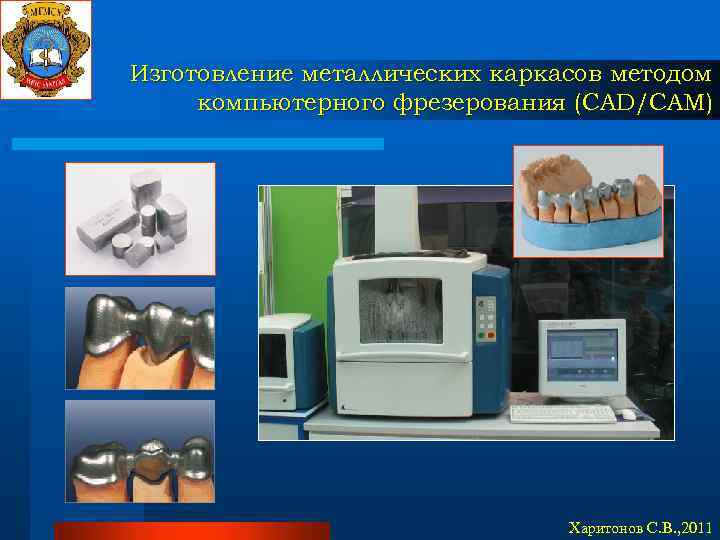

Изготовление металлических каркасов методом компьютерного фрезерования (CAD/CAM) Харитонов С. В. , 2011

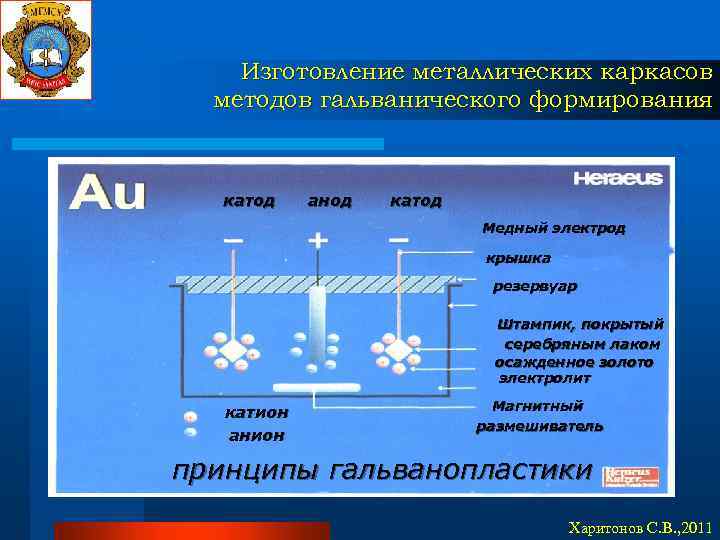

Изготовление металлических каркасов методов гальванического формирования катод анод катод Медный электрод крышка резервуар Штампик, покрытый серебряным лаком осажденное золото электролит катион анион Магнитный размешиватель принципы гальванопластики Харитонов С. В. , 2011

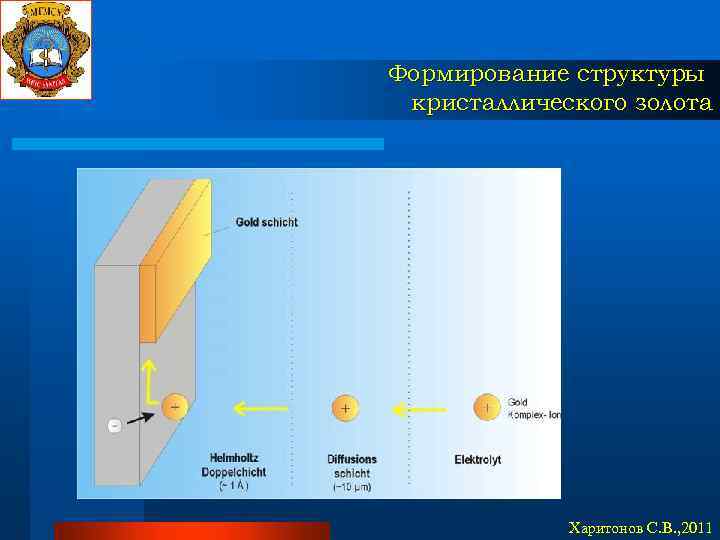

Формирование структуры кристаллического золота Харитонов С. В. , 2011

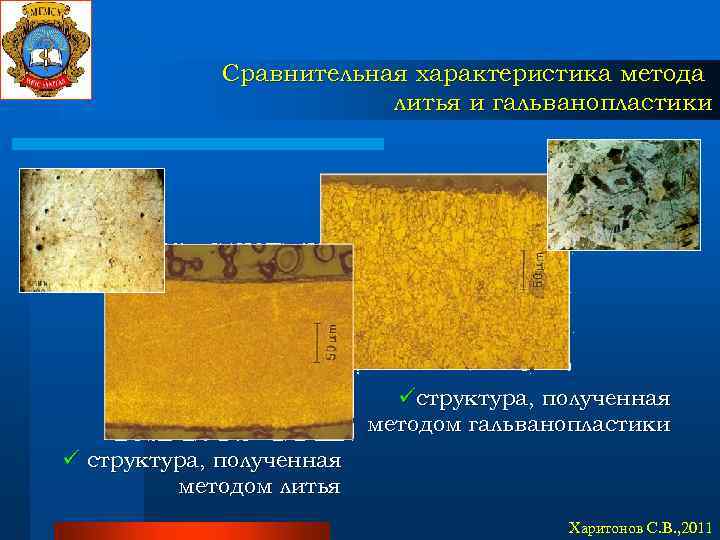

Сравнительная характеристика метода литья и гальванопластики üструктура, полученная методом гальванопластики ü структура, полученная методом литья Харитонов С. В. , 2011

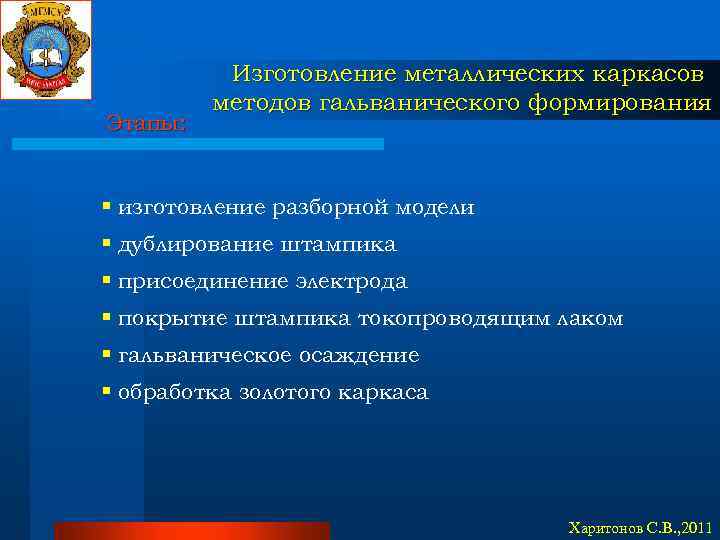

Этапы: Изготовление металлических каркасов методов гальванического формирования § изготовление разборной модели § дублирование штампика § присоединение электрода § покрытие штампика токопроводящим лаком § гальваническое осаждение § обработка золотого каркаса Харитонов С. В. , 2011

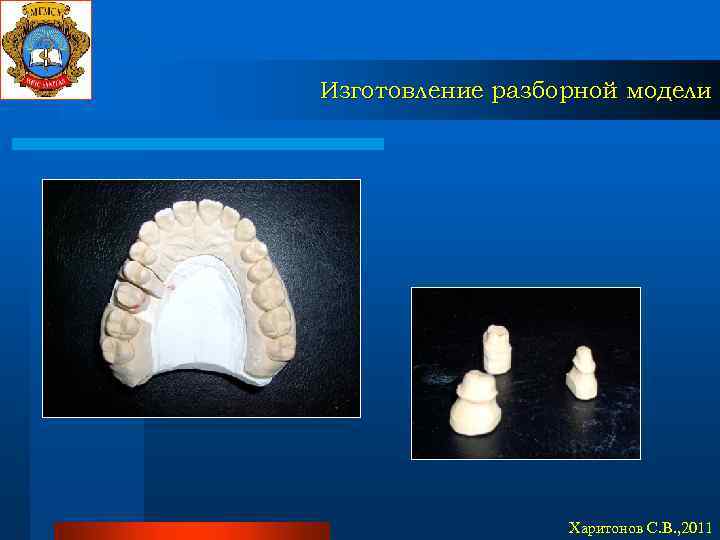

Изготовление разборной модели Харитонов С. В. , 2011

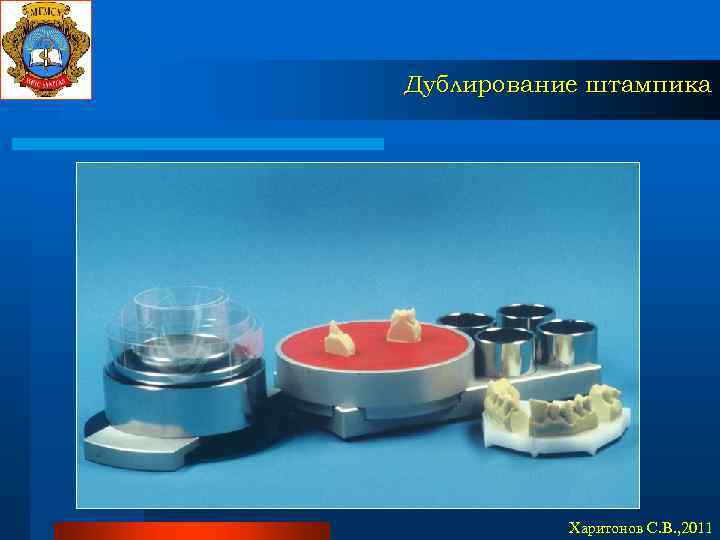

Дублирование штампика Харитонов С. В. , 2011

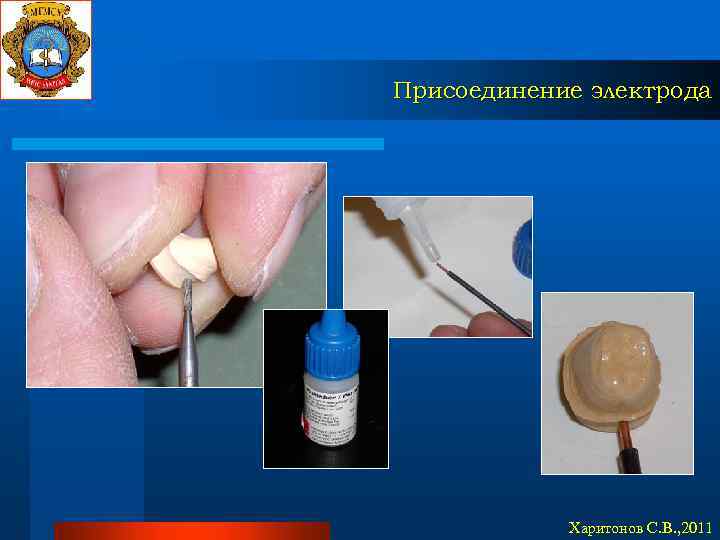

Присоединение электрода Харитонов С. В. , 2011

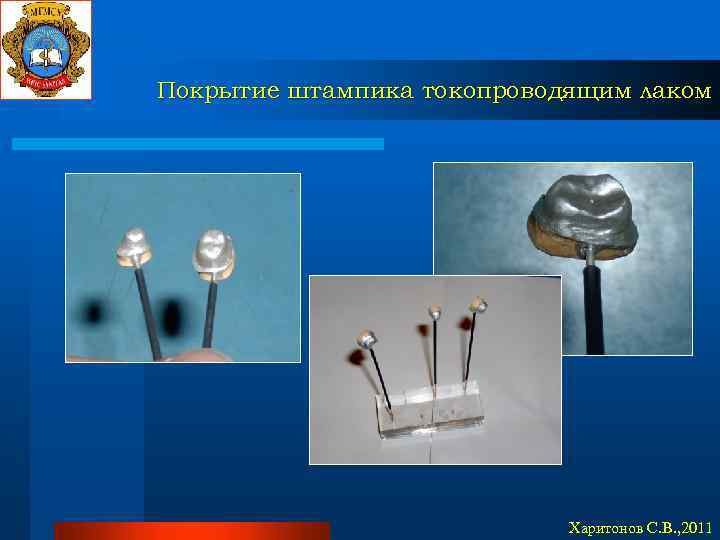

Покрытие штампика токопроводящим лаком Харитонов С. В. , 2011

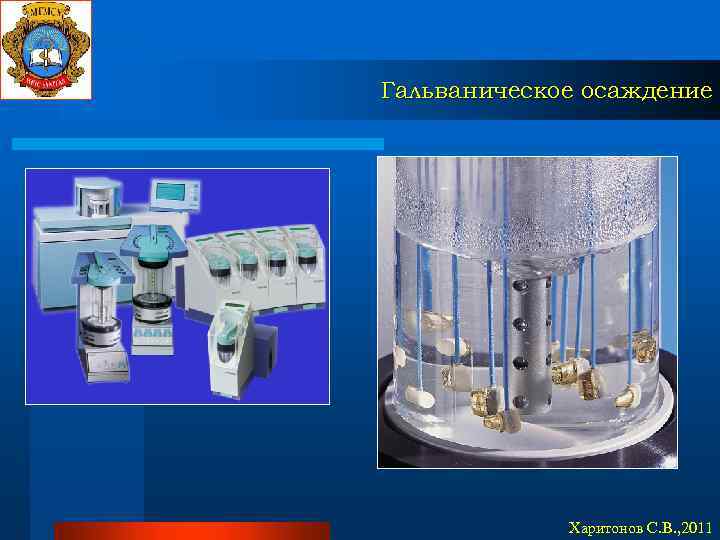

Гальваническое осаждение Харитонов С. В. , 2011

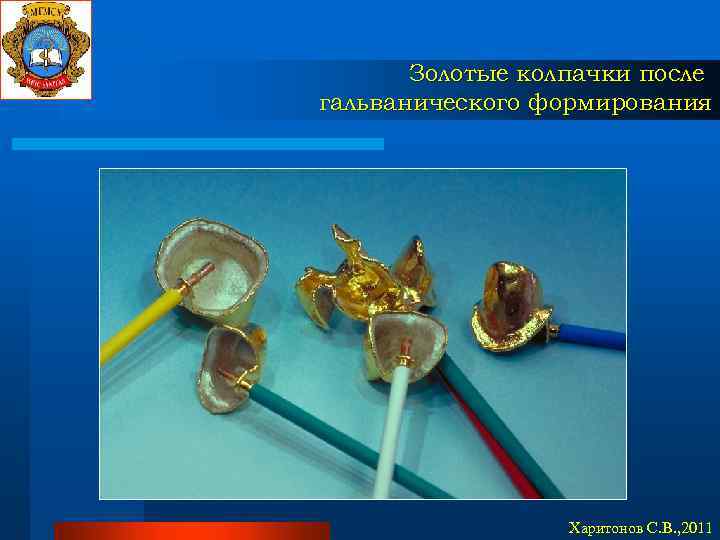

Золотые колпачки после гальванического формирования Харитонов С. В. , 2011

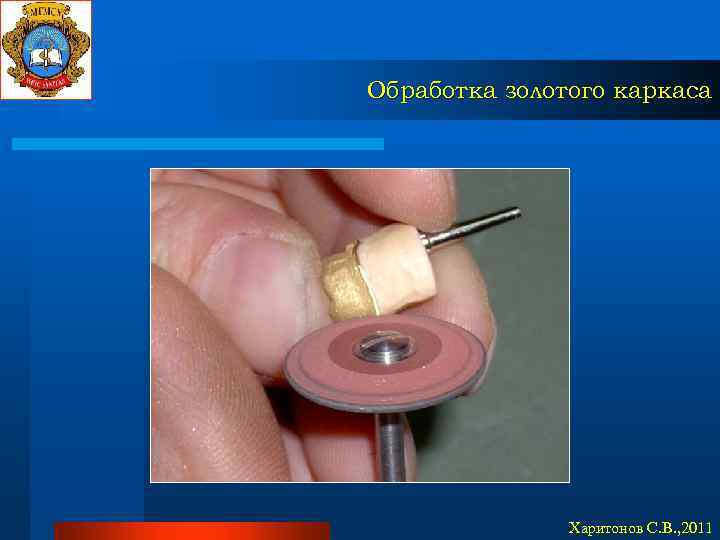

Обработка золотого каркаса Харитонов С. В. , 2011

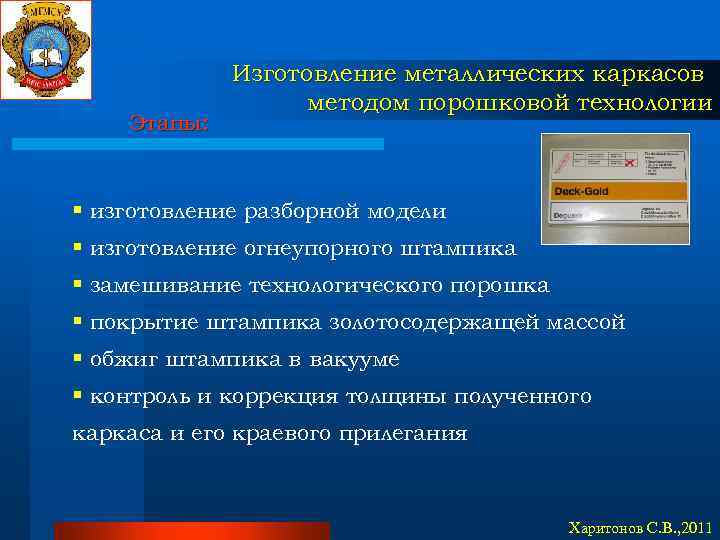

Этапы: Изготовление металлических каркасов методом порошковой технологии § изготовление разборной модели § изготовление огнеупорного штампика § замешивание технологического порошка § покрытие штампика золотосодержащей массой § обжиг штампика в вакууме § контроль и коррекция толщины полученного каркаса и его краевого прилегания Харитонов С. В. , 2011

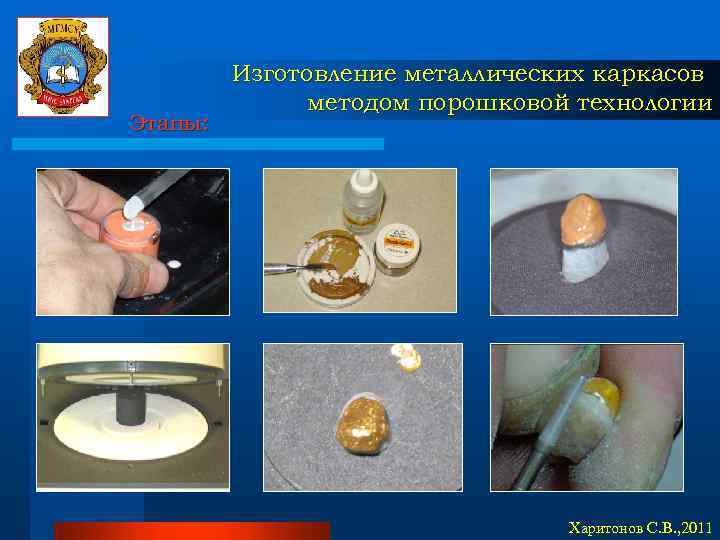

Этапы: Изготовление металлических каркасов методом порошковой технологии Харитонов С. В. , 2011

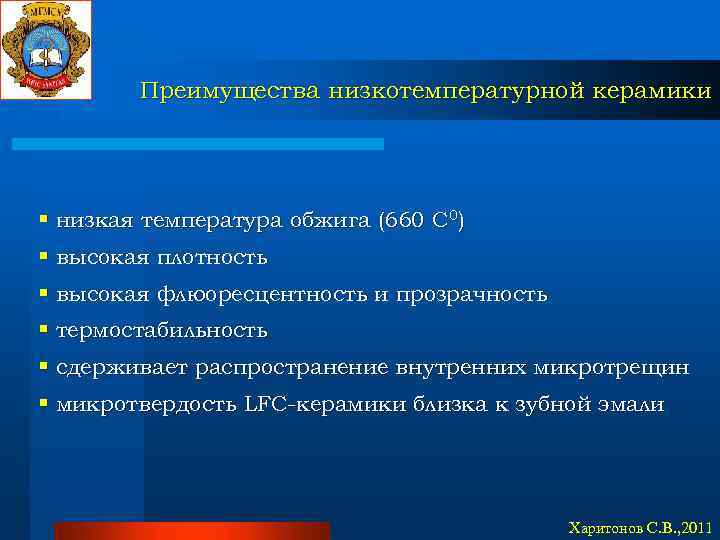

Преимущества низкотемпературной керамики § низкая температура обжига (660 С 0) § высокая плотность § высокая флюоресцентность и прозрачность § термостабильность § сдерживает распространение внутренних микротрещин § микротвердость LFC-керамики близка к зубной эмали Харитонов С. В. , 2011

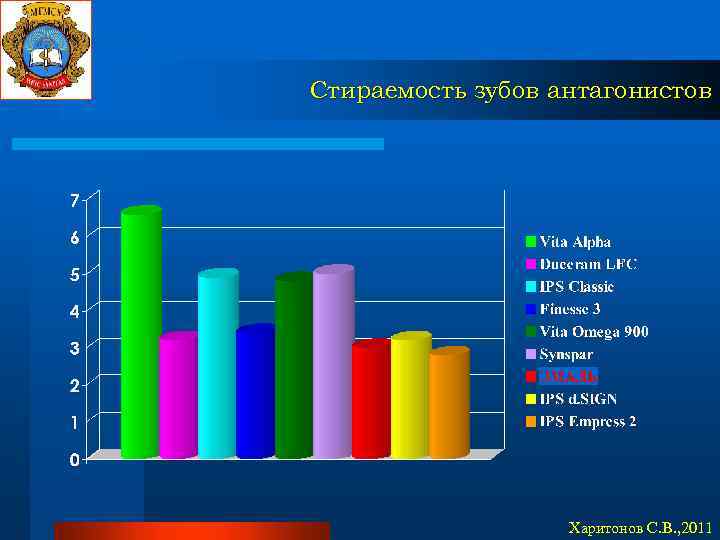

Стираемость зубов антагонистов Харитонов С. В. , 2011

Фторапатитовая керамика Эмаль зуба × 40000 IPS d-SIGN × 40000 Харитонов С. В. , 2011

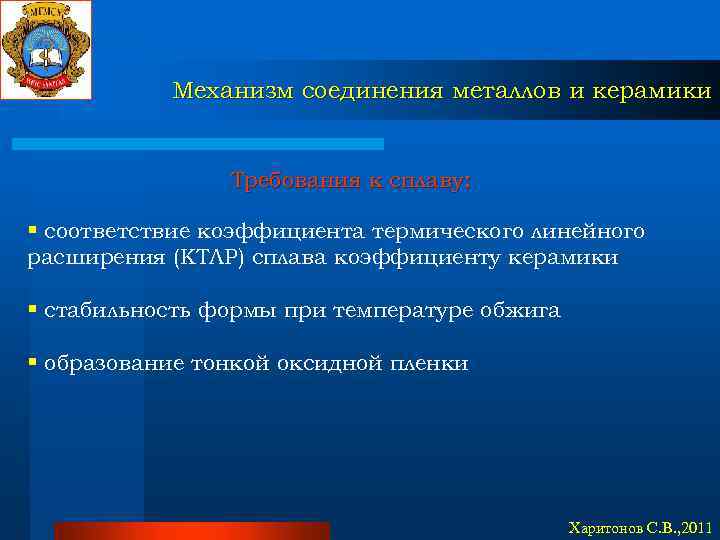

Механизм соединения металлов и керамики Требования к сплаву: § соответствие коэффициента термического линейного расширения (КТЛР) сплава коэффициенту керамики § стабильность формы при температуре обжига § образование тонкой оксидной пленки Харитонов С. В. , 2011

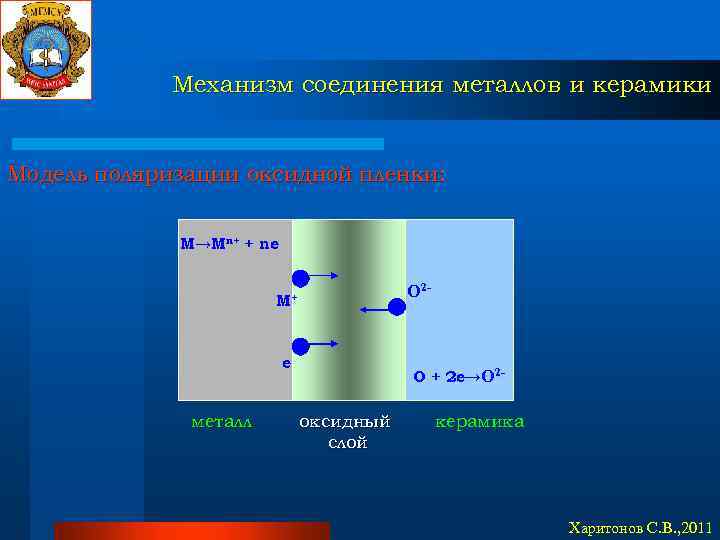

Механизм соединения металлов и керамики Модель поляризации оксидной пленки: М→Мn+ + ne O 2 - М+ e металл O + 2 e→O 2 - оксидный слой керамика Харитонов С. В. , 2011

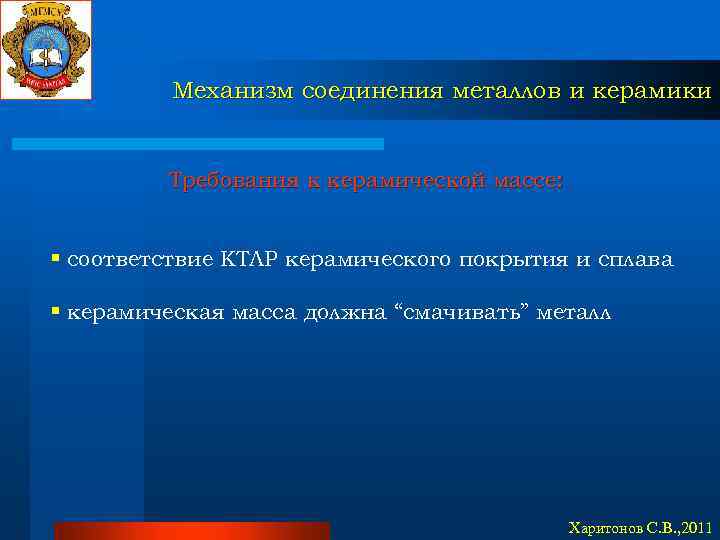

Механизм соединения металлов и керамики Требования к керамической массе: § соответствие КТЛР керамического покрытия и сплава § керамическая масса должна “смачивать” металл Харитонов С. В. , 2011
