МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ МАШИНОСТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ (МАМИ) УНИВЕРСИТЕТ МАШИНОСТРОЕНИЯ Проект горных и маркшейдерских работ применительно к условиям разработки Покровского месторождения нефти Спецчасть Проект наблюдательной станции за деформацией сооружений на промплощадке Выполнил: Капитонова В. А. Руководитель: Спиридонов В. П. Москва, 2015 г.

География Покровского месторождения 2

Геология Покровского месторождения нефти Месторождение многопластовое По величине запасов – среднее Всего 506 скважин: 448 добывающих, 47 нагнетательных, 11 специальных Извлекаемые запасы: 42138 тыс. т. Накопленная добыча нефти: 38802 тыс. т. 3

Конструкция скважин 4

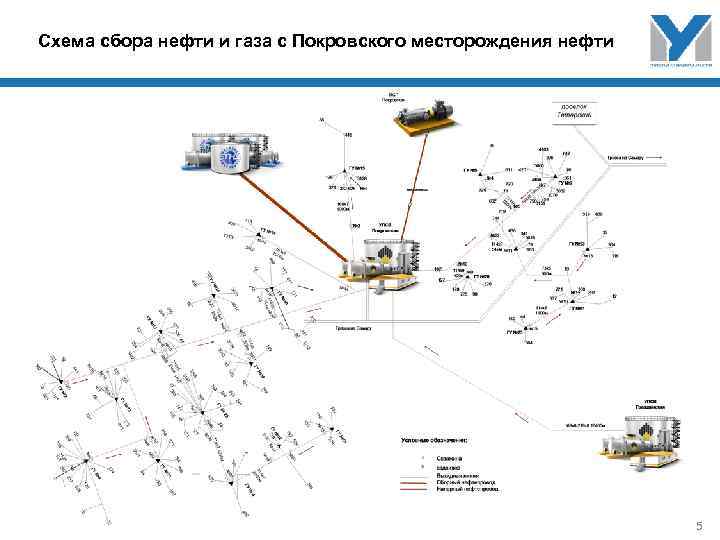

Схема сбора нефти и газа с Покровского месторождения нефти 5

Карта плотности маркшейдерско-геодезической сети Площадь горного отвода – 46, 7 кв. км. ОМГС включает: • 3 пункта ГГС (3 класса) • 109 опорных пунктов маркшейдерской сети (4 класса; 1, 2 разряда) Расстояние между пунктами не превышает 3 -5 км. Характеристика сетей полигонометрии Предельная относительная невязка хода: 4 -й класс 1: 25 000 1 -й разряд 1: 10 000 2 -й разряд 1: 5 000 Погрешность измерения угла, сек: 4 -й класс 3 1 -й разряд 5 2 -й разряд 10 6

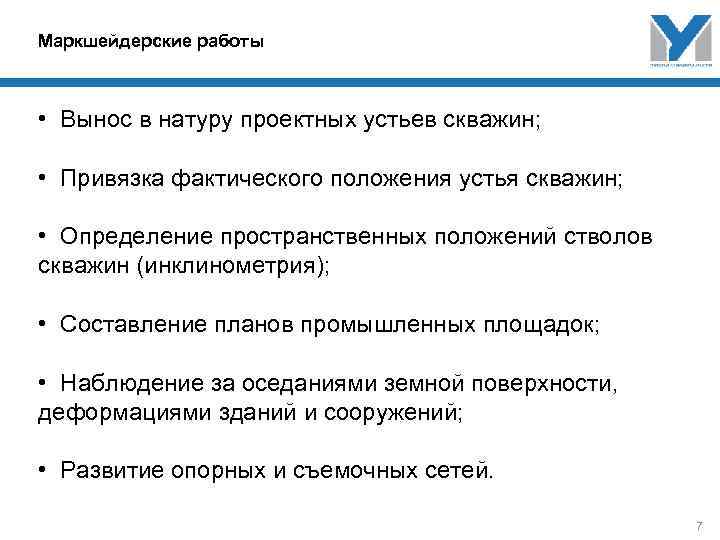

Маркшейдерские работы • Вынос в натуру проектных устьев скважин; • Привязка фактического положения устья скважин; • Определение пространственных положений стволов скважин (инклинометрия); • Составление планов промышленных площадок; • Наблюдение за оседаниями земной поверхности, деформациями зданий и сооружений; • Развитие опорных и съемочных сетей. 7

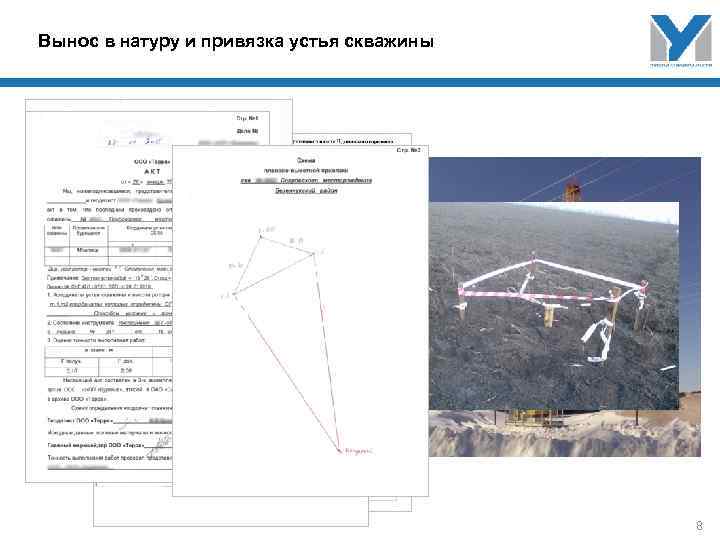

Вынос в натуру и привязка устья скважины 8

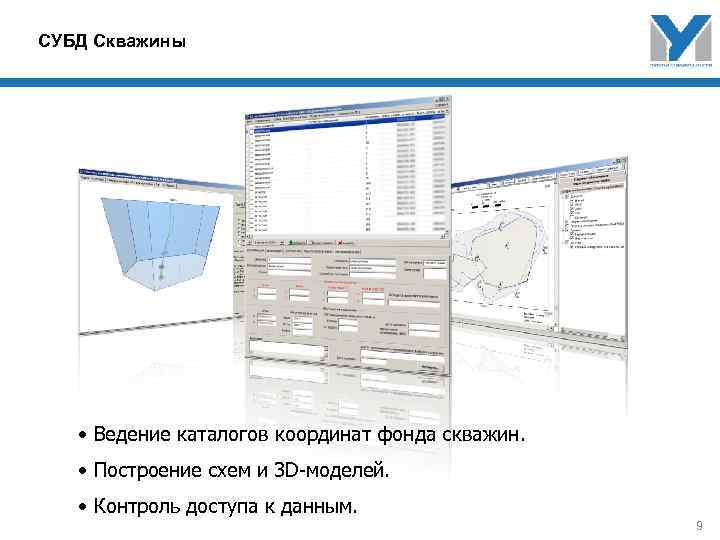

СУБД Скважины • Ведение каталогов координат фонда скважин. • Построение схем и 3 D-моделей. • Контроль доступа к данным. 9

Геосервис • Интерактивная обзорная карта деятельности предприятия. • Тематические наборы данных. • Доступен через браузер на любом компьютере в интрасети. 10

Спецчасть Проект наблюдательной станции за деформацией сооружений на промплощадке

Обзорная схема прошплощадки УПСВ «Покровская» » 12

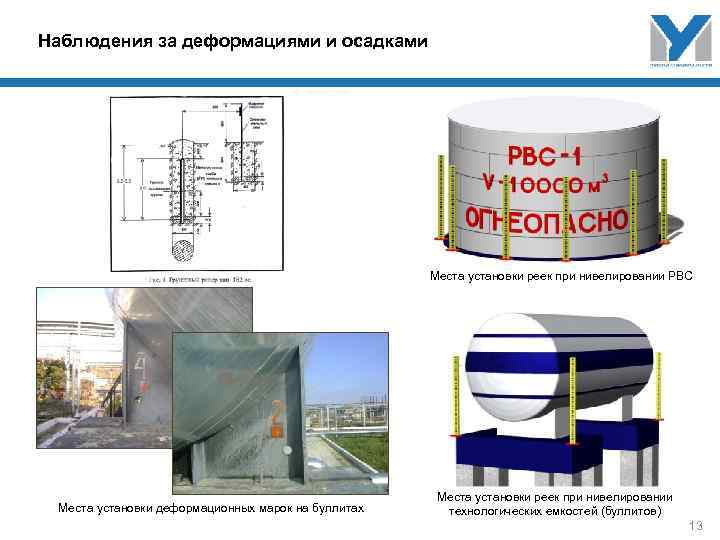

Наблюдения за деформациями и осадками Места установки реек при нивелировании РВС Места установки деформационных марок на буллитах Места установки реек при нивелировании технологических емкостей (буллитов) 13

Планово-высотное обоснование и заложенные реперы Всего на объекте заложено: Грунтовых реперов – 4 Стенных реперов – 37 Осадочных марок – 42 Деформационных марок – 55 14

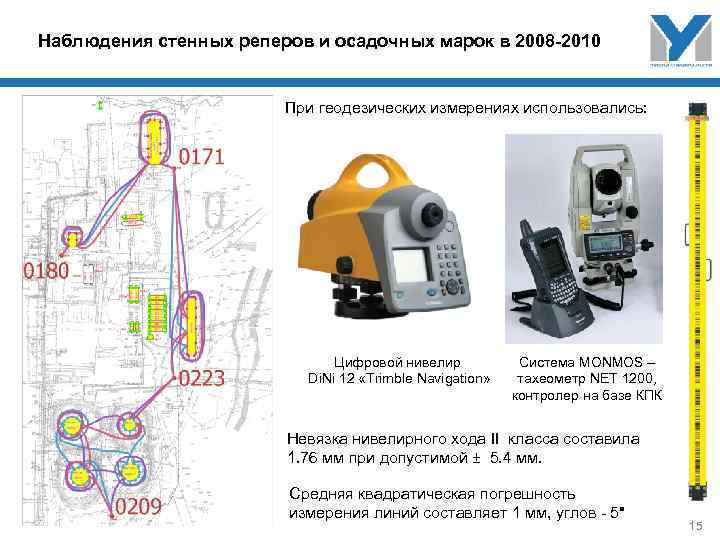

Наблюдения стенных реперов и осадочных марок в 2008 -2010 При геодезических измерениях использовались: Цифровой нивелир Di. Ni 12 «Trimble Navigation» Система MONMOS – тахеометр NET 1200, контролер на базе КПК Невязка нивелирного хода II класса составила 1. 76 мм при допустимой ± 5. 4 мм. Средняя квадратическая погрешность измерения линий составляет 1 мм, углов - 5" 15

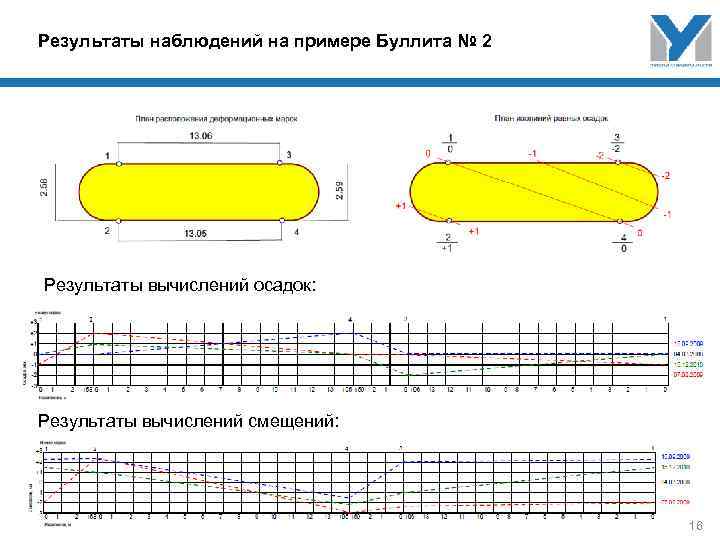

Результаты наблюдений на примере Буллита № 2 Результаты вычислений осадок: Результаты вычислений смещений: 16

Новый этап наблюдений в 2012 -2014 году При геодезических измерениях использовались: PS/GLONASS приемники GS 10, GS 15 фирмы Leica Для высокоточного определения планового положения пунктов опорной геодезической сети цифровой нивелир DNA 03 фирмы «Leica» Невязка нивелирного хода II класса составила 1. 3 мм при допустимой ± 5. 4 мм. тахеометр TS 11 R 1000 1” фирмы «Leica» Средняя квадратическая погрешность измерения линий составляет 1 мм, углов - 1" 17

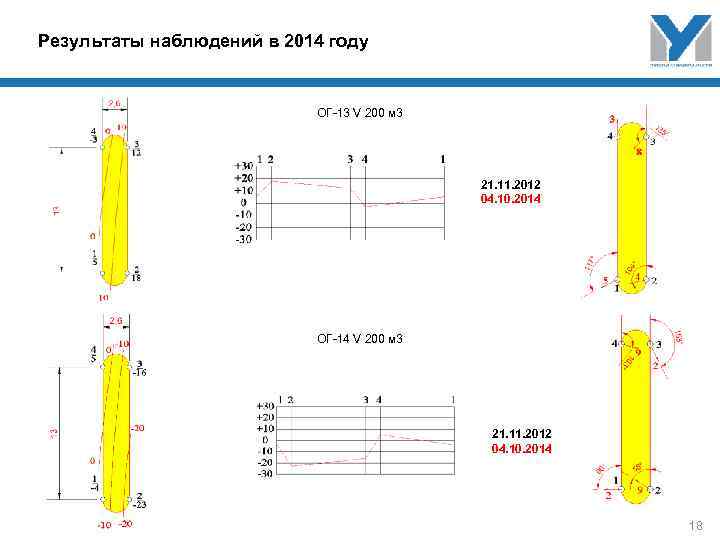

Результаты наблюдений в 2014 году ОГ-13 V 200 м 3 21. 11. 2012 04. 10. 2014 ОГ-14 V 200 м 3 21. 11. 2012 04. 10. 2014 18

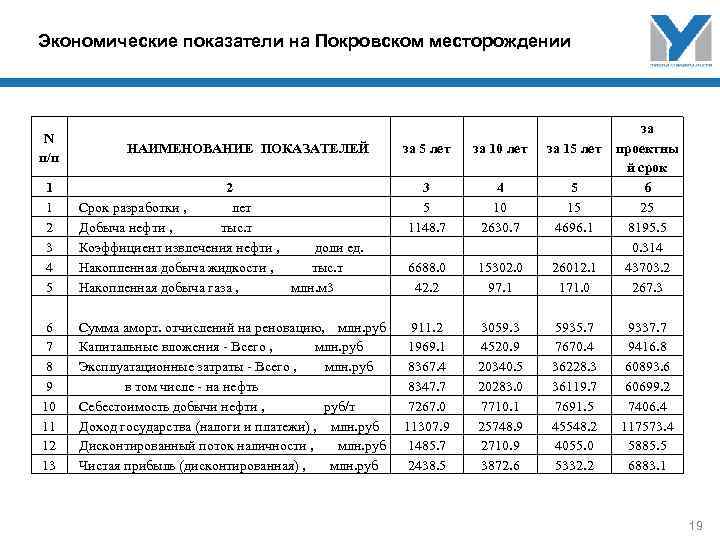

Экономические показатели на Покровском месторождении 1 1 2 3 4 5 2 Срок разработки , лет Добыча нефти , тыс. т Коэффициент извлечения нефти , доли ед. Накопленная добыча жидкости , тыс. т Накопленная добыча газа , млн. м 3 3 5 1148. 7 6688. 0 42. 2 4 10 2630. 7 15302. 0 97. 1 5 15 4696. 1 26012. 1 171. 0 за проектны й срок 6 25 8195. 5 0. 314 43703. 2 267. 3 6 7 8 9 10 11 12 13 Сумма аморт. отчислений на реновацию, млн. руб Капитальные вложения - Всего , млн. руб Эксплуатационные затраты - Всего , млн. руб в том числе - на нефть Себестоимость добычи нефти , руб/т Доход государства (налоги и платежи) , млн. руб Дисконтированный поток наличности , млн. руб Чистая прибыль (дисконтированная) , млн. руб 911. 2 1969. 1 8367. 4 8347. 7 7267. 0 11307. 9 1485. 7 2438. 5 3059. 3 4520. 9 20340. 5 20283. 0 7710. 1 25748. 9 2710. 9 3872. 6 5935. 7 7670. 4 36228. 3 36119. 7 7691. 5 45548. 2 4055. 0 5332. 2 9337. 7 9416. 8 60893. 6 60699. 2 7406. 4 117573. 4 5885. 5 6883. 1 N п/п НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ за 5 лет за 10 лет за 15 лет 19
