МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ) Основы авиационной техники Военная кафедра МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ИНСТИТУТ РАДИОТЕХНИКИ, ЭЛЕКТРОНИКИ И АВТОМАТИКИ (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ) Основы авиационной техники Военная кафедра 1

2 Раздел 2 «Основы авиационной техники» Тема № 7 «Комплексы радиоэлектронного оборудования » 2 Раздел 2 «Основы авиационной техники» Тема № 7 «Комплексы радиоэлектронного оборудования »

Занятие 7. 2 «РЭК связи и управления» Групповое занятие Вопросы: 1. Общая характеристика авиационных Занятие 7. 2 «РЭК связи и управления» Групповое занятие Вопросы: 1. Общая характеристика авиационных РЭК связи и управления. 2. Командные и связные радиостанции. 3

Вопрос 1. Рис. 1. Структурная схема РЭК связи и управления 4 Вопрос 1. Рис. 1. Структурная схема РЭК связи и управления 4

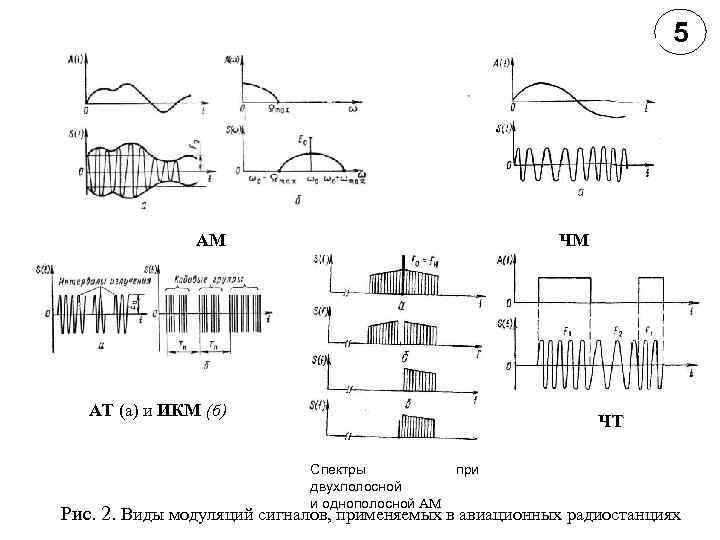

5 AM ЧМ AT (а) и ИКМ (б) ЧТ Спектры двухполосной и однополосной АМ 5 AM ЧМ AT (а) и ИКМ (б) ЧТ Спектры двухполосной и однополосной АМ при Рис. 2. Виды модуляций сигналов, применяемых в авиационных радиостанциях

6 Вопрос 2. Характеристики командных радиостанций Диапазон рабочих частот в диапазоне МВ: 100… 150 6 Вопрос 2. Характеристики командных радиостанций Диапазон рабочих частот в диапазоне МВ: 100… 150 МГц, в диапазоне ДМВ: 220… 390 МГц Шаг сетки частот 25 к. Гц Число рабочих частот 2000 (в диапазоне МВ); 7200 (в диапазоне ДМВ) Время перестройки с канала на канал 1… 4 с Мощность передатчика 10… 30 Вт Чувствительность приемника 3… 5 мк. В Стабильность частоты передатчика 10 -6 Вид применяемой модуляции АМ и ЧМ – для речевых сообщений Частотная телеграфия телекодовой информации Наиболее распространенными являются радиостанции типа (ЧТ) Р-802, Р-832 М, Р-862, Р-863 и др. – для

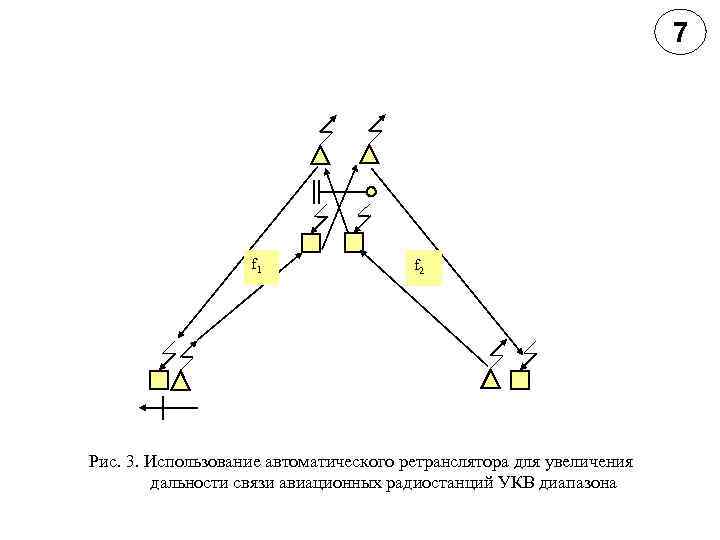

7 f 1 f 2 Рис. 3. Использование автоматического ретранслятора для увеличения дальности связи 7 f 1 f 2 Рис. 3. Использование автоматического ретранслятора для увеличения дальности связи авиационных радиостанций УКВ диапазона

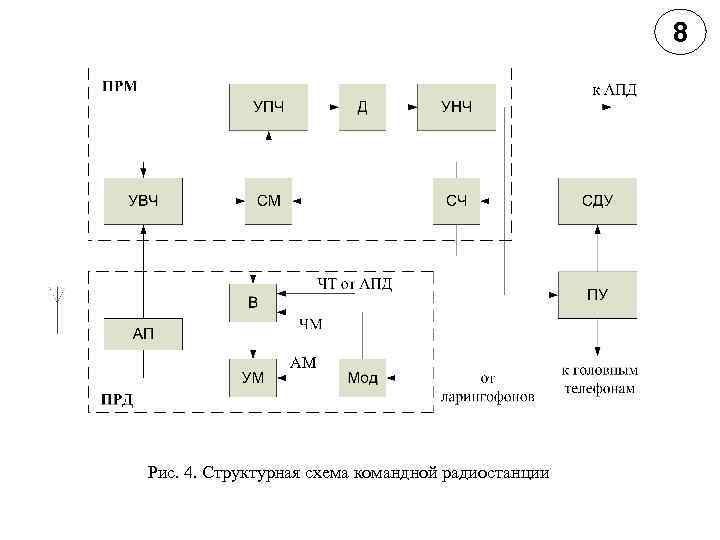

8 АМ Рис. 4. Структурная схема командной радиостанции 8 АМ Рис. 4. Структурная схема командной радиостанции

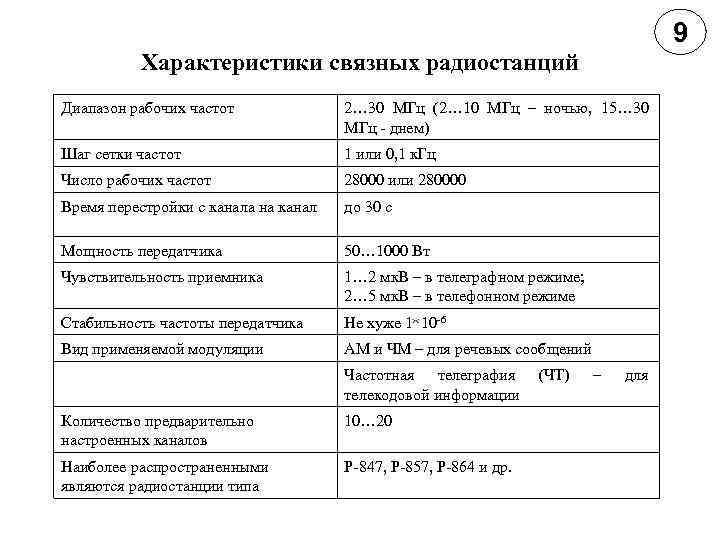

9 Характеристики связных радиостанций Диапазон рабочих частот 2… 30 МГц (2… 10 МГц – 9 Характеристики связных радиостанций Диапазон рабочих частот 2… 30 МГц (2… 10 МГц – ночью, 15… 30 МГц - днем) Шаг сетки частот 1 или 0, 1 к. Гц Число рабочих частот 28000 или 280000 Время перестройки с канала на канал до 30 с Мощность передатчика 50… 1000 Вт Чувствительность приемника 1… 2 мк. В – в телеграфном режиме; 2… 5 мк. В – в телефонном режиме Стабильность частоты передатчика Не хуже 1 10 -6 Вид применяемой модуляции АМ и ЧМ – для речевых сообщений Частотная телеграфия телекодовой информации Количество предварительно настроенных каналов 10… 20 Наиболее распространенными являются радиостанции типа Р-847, Р-857, Р-864 и др. (ЧТ) – для

10 СУ УМ Ключ передача– приём П-В ПУ ОГ От микрофона Рис. 5. Структурная 10 СУ УМ Ключ передача– приём П-В ПУ ОГ От микрофона Рис. 5. Структурная схема связной станции К телефону

Задание на самоподготовку: Изучить теоретический материал, используя следующую литературу: Машошин Ф. Г. и др. Задание на самоподготовку: Изучить теоретический материал, используя следующую литературу: Машошин Ф. Г. и др. Основы авиационной техники - М. ; МИРЭА, 1996, стр. 84 -90. 11
