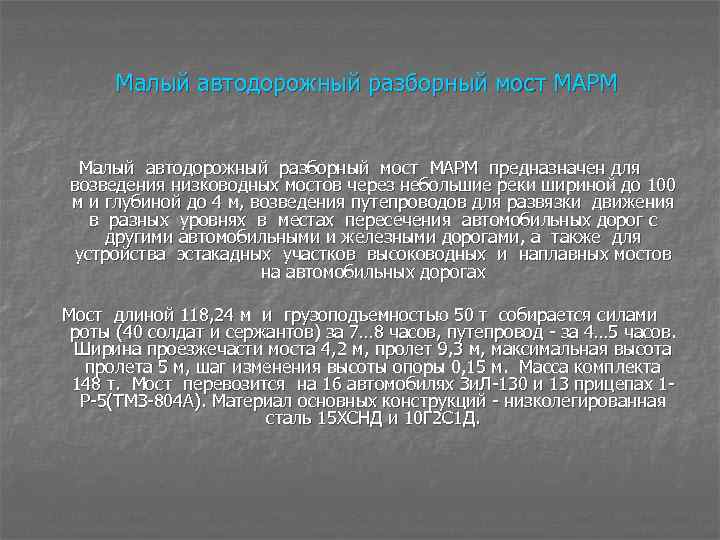

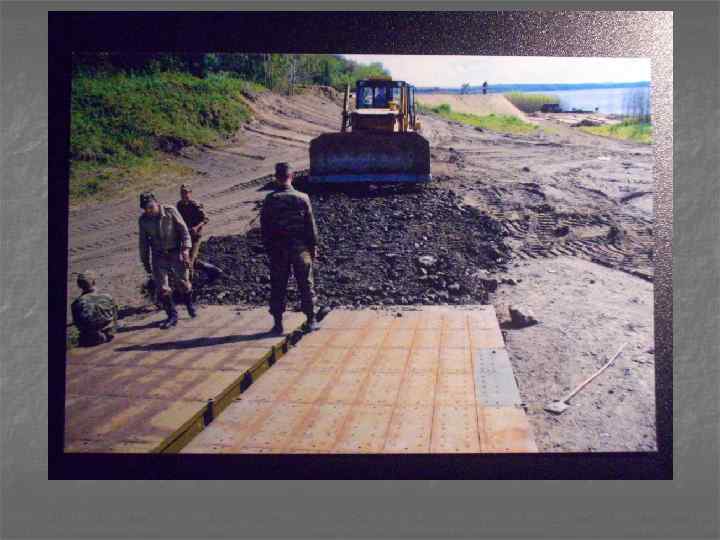

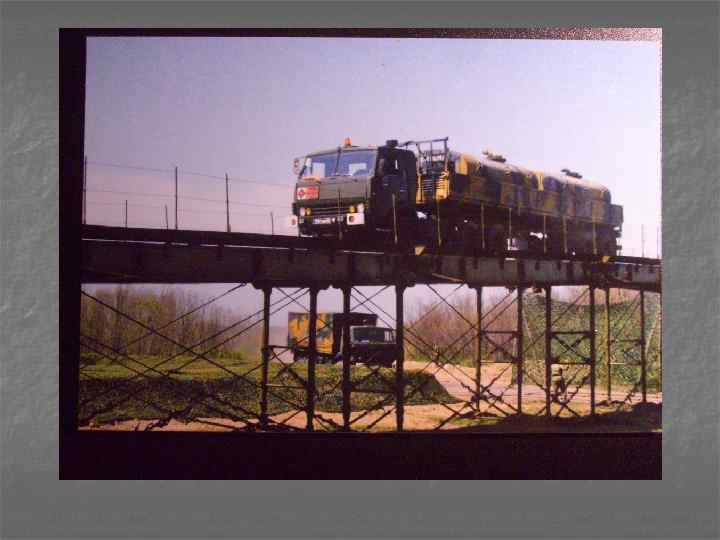

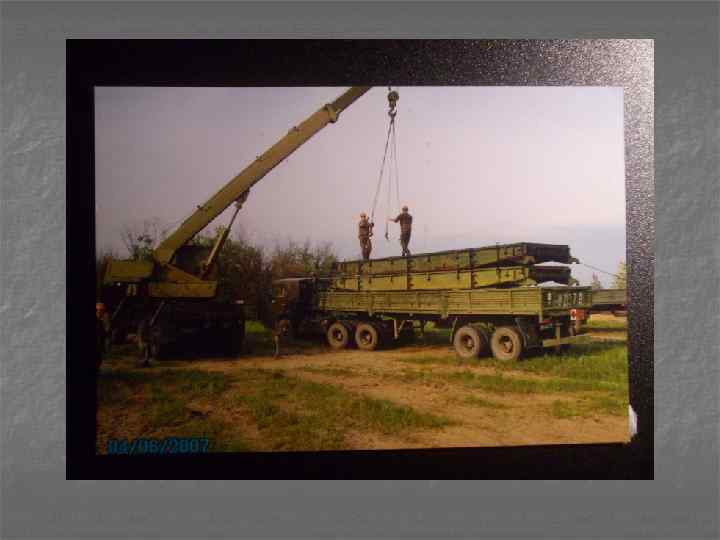

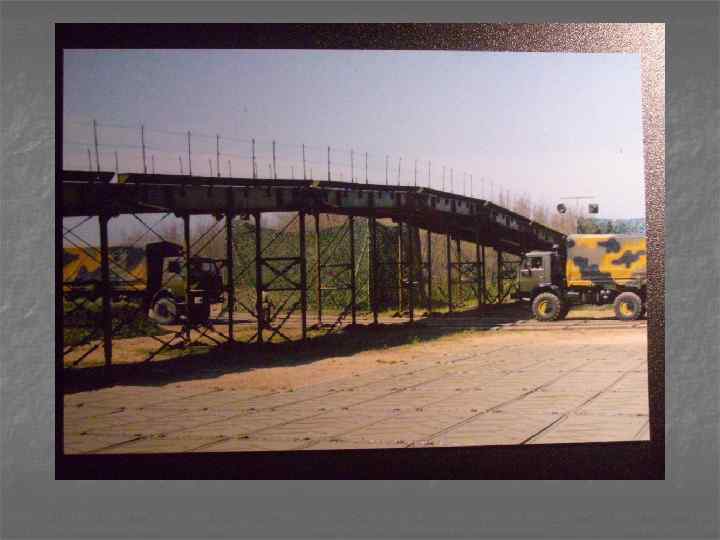

Малый автодорожный разборный мост МАРМ предназначен для возведения низководных мостов через небольшие реки шириной до 100 м и глубиной до 4 м, возведения путепроводов для развязки движения в разных уровнях в местах пересечения автомобильных дорог с другими автомобильными и железными дорогами, а также для устройства эстакадных участков высоководных и наплавных мостов на автомобильных дорогах Мост длиной 118, 24 м и грузоподъемностью 50 т собирается силами роты (40 солдат и сержантов) за 7… 8 часов, путепровод - за 4… 5 часов. Ширина проезжечасти моста 4, 2 м, пролет 9, 3 м, максимальная высота пролета 5 м, шаг изменения высоты опоры 0, 15 м. Масса комплекта 148 т. Мост перевозится на 16 автомобилях Зи. Л-130 и 13 прицепах 1 Р-5(ТМЗ-804 А). Материал основных конструкций - низколегированная сталь 15 ХСНД и 10 Г 2 С 1 Д.

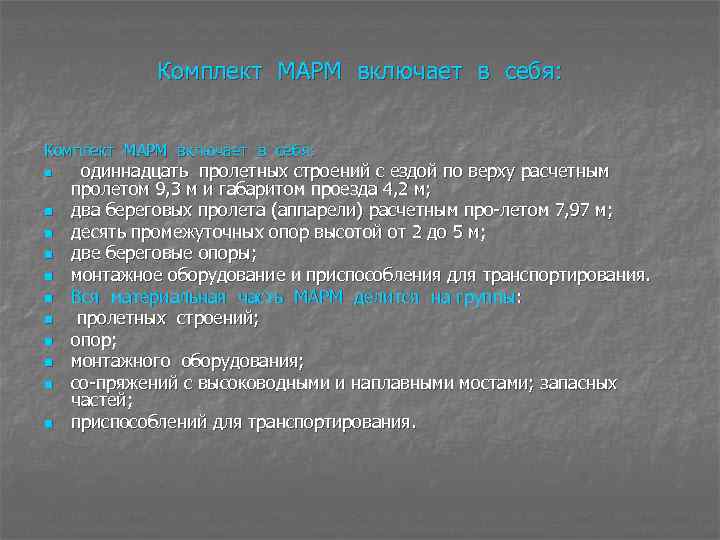

Комплект МАРМ включает в себя: n n n одиннадцать пролетных строений с ездой по верху расчетным пролетом 9, 3 м и габаритом проезда 4, 2 м; два береговых пролета (аппарели) расчетным про-летом 7, 97 м; десять промежуточных опор высотой от 2 до 5 м; две береговые опоры; монтажное оборудование и приспособления для транспортирования. Вся материальная часть МАРМ делится на группы: пролетных строений; опор; монтажного оборудования; со-пряжений с высоководными и наплавными мостами; запасных частей; приспособлений для транспортирования.

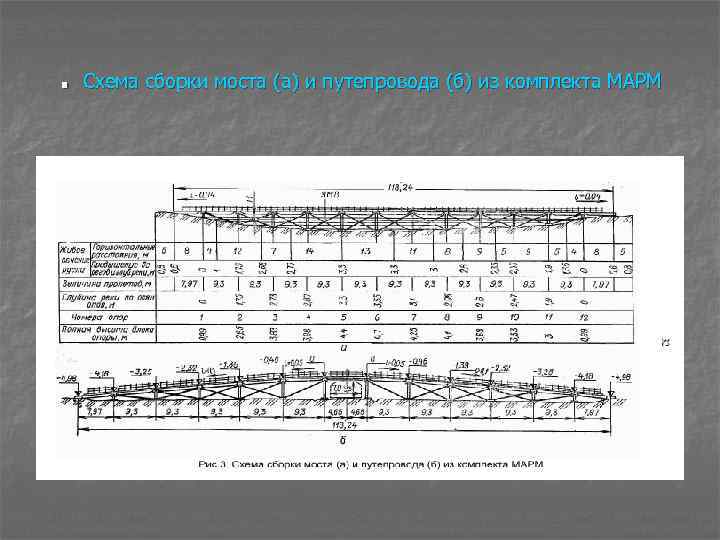

. Схема сборки моста (а) и путепровода (б) из комплекта МАРМ

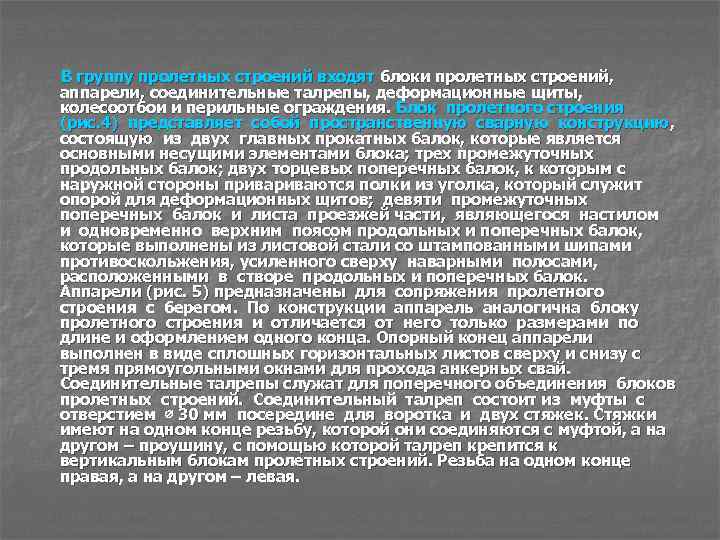

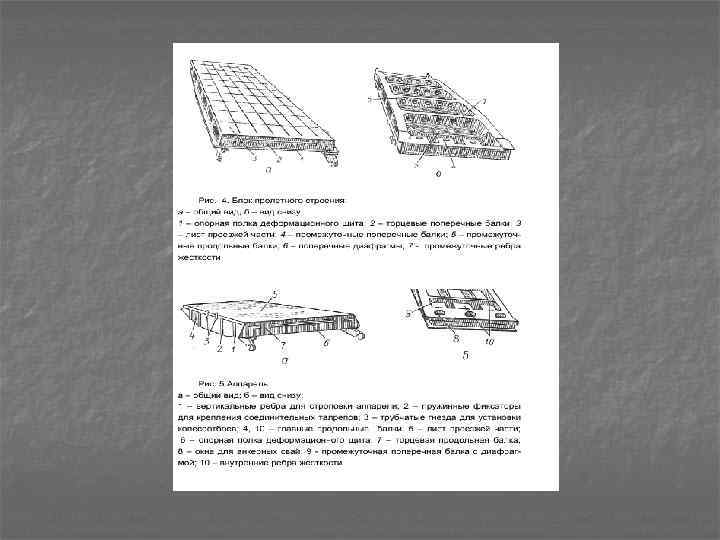

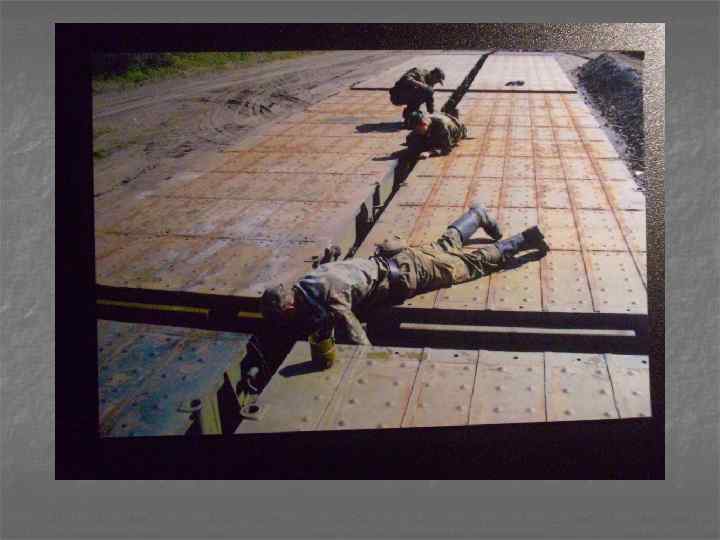

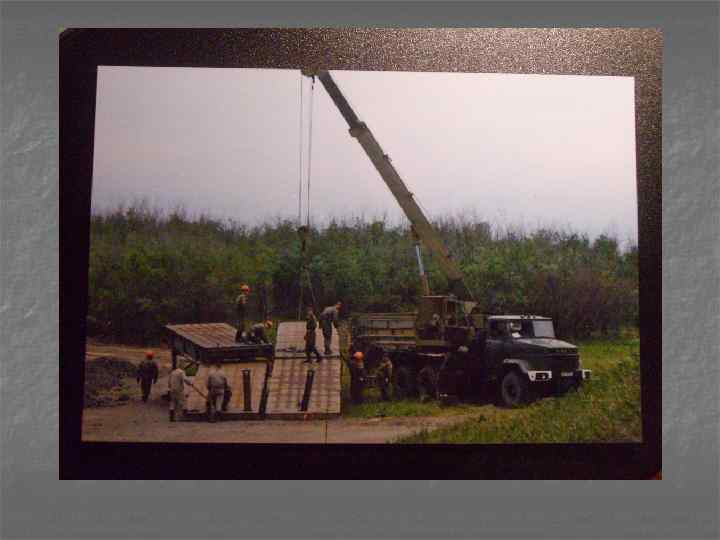

В группу пролетных строений входят блоки пролетных строений, аппарели, соединительные талрепы, деформационные щиты, колесоотбои и перильные ограждения. Блок пролетного строения (рис. 4) представляет собой пространственную сварную конструкцию , состоящую из двух главных прокатных балок, которые является основными несущими элементами блока; трех промежуточных продольных балок; двух торцевых поперечных балок, к которым с наружной стороны приваются полки из уголка, который служит опорой для деформационных щитов; девяти промежуточных поперечных балок и листа проезжей части, являющегося настилом и одновременно верхним поясом продольных и поперечных балок, которые выполнены из листовой стали со штампованными шипами противоскольжения, усиленного сверху наварными полосами, расположенными в створе продольных и поперечных балок. Аппарели (рис. 5) предназначены для сопряжения пролетного строения с берегом. По конструкции аппарель аналогична блоку пролетного строения и отличается от него только размерами по длине и оформлением одного конца. Опорный конец аппарели выполнен в виде сплошных горизонтальных листов сверху и снизу с тремя прямоугольными окнами для прохода анкерных свай. Соединительные талрепы служат для поперечного объединения блоков пролетных строений. Соединительный талреп состоит из муфты с отверстием ∅ 30 мм посередине для воротка и двух стяжек. Стяжки имеют на одном конце резьбу, которой они соединяются с муфтой, а на другом – проушину, с помощью которой талреп крепится к вертикальным блокам пролетных строений. Резьба на одном конце правая, а на другом – левая.

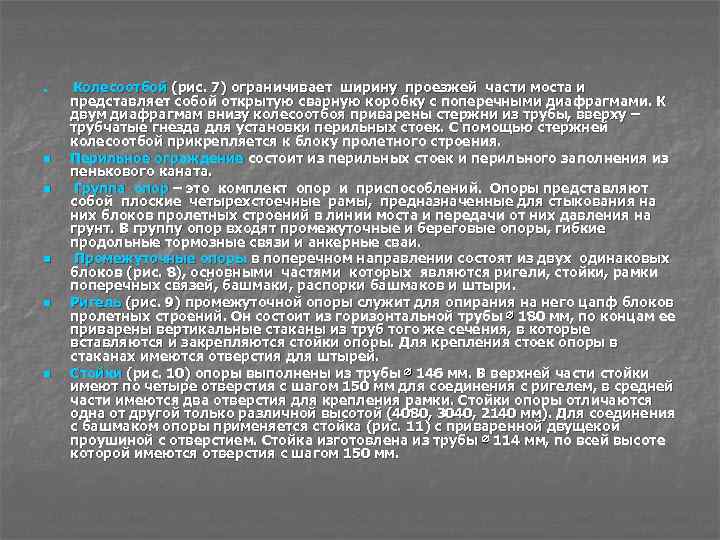

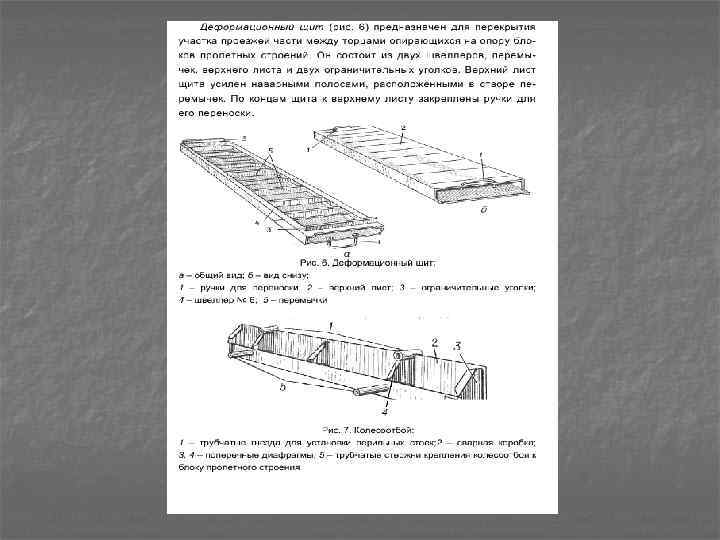

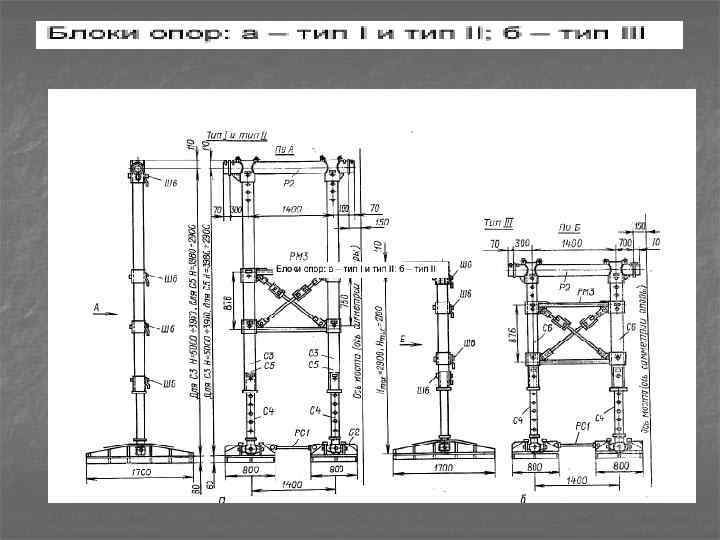

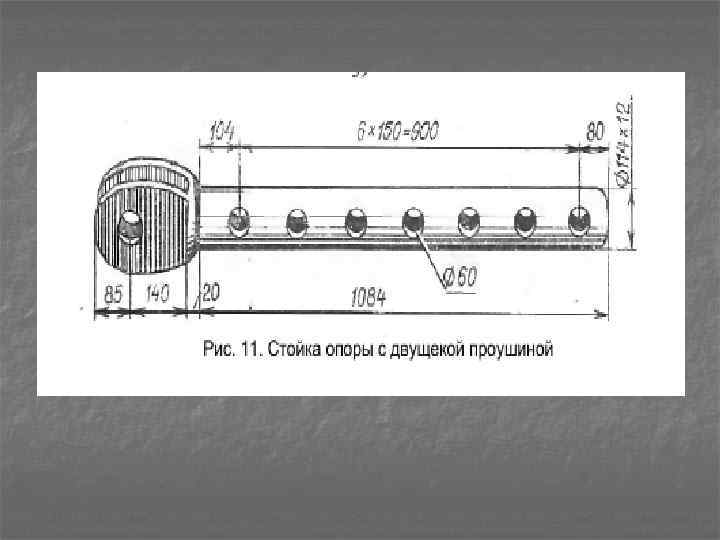

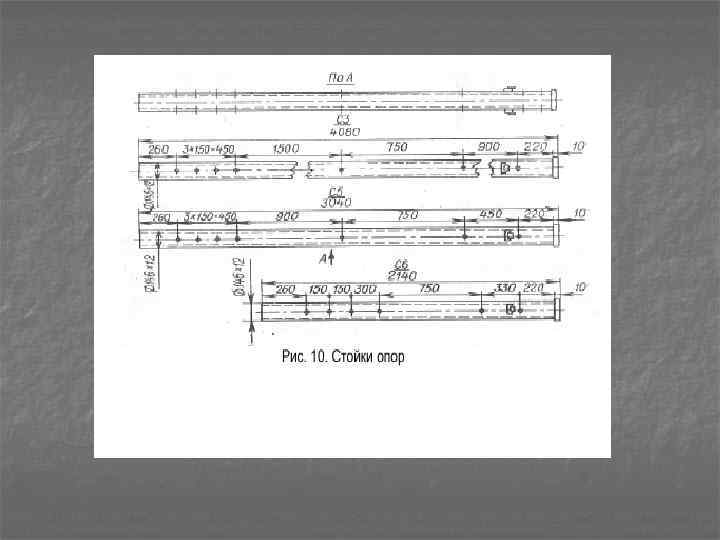

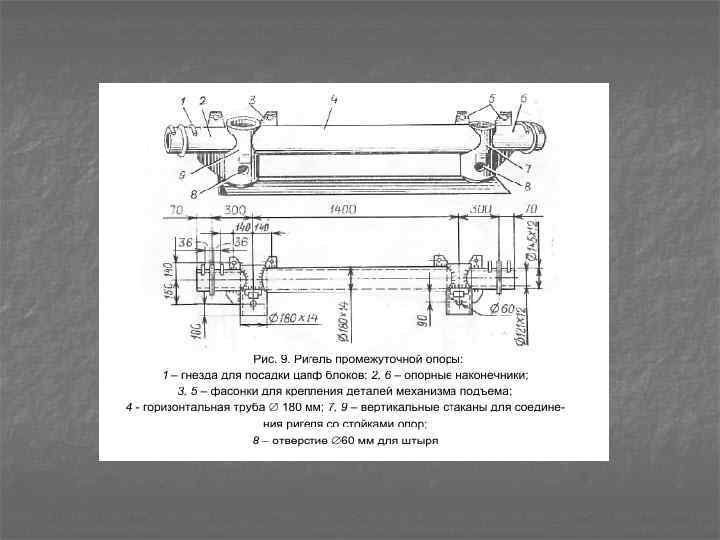

n n n Колесоотбой (рис. 7) ограничивает ширину проезжей части моста и представляет собой открытую сварную коробку с поперечными диафрагмами. К двум диафрагмам внизу колесоотбоя приварены стержни из трубы, вверху – трубчатые гнезда для установки перильных стоек. С помощью стержней колесоотбой прикрепляется к блоку пролетного строения. Перильное ограждение состоит из перильных стоек и перильного заполнения из пенькового каната. Группа опор – это комплект опор и приспособлений. Опоры представляют собой плоские четырехстоечные рамы, предназначенные для стыкования на них блоков пролетных строений в линии моста и передачи от них давления на грунт. В группу опор входят промежуточные и береговые опоры, гибкие продольные тормозные связи и анкерные сваи. Промежуточные опоры в поперечном направлении состоят из двух одинаковых блоков (рис. 8), основными частями которых являются ригели, стойки, рамки поперечных связей, башмаки, распорки башмаков и штыри. Ригель (рис. 9) промежуточной опоры служит для опирания на него цапф блоков пролетных строений. Он состоит из горизонтальной трубы ∅ 180 мм, по концам ее приварены вертикальные стаканы из труб того же сечения, в которые вставляются и закрепляются стойки опоры. Для крепления стоек опоры в стаканах имеются отверстия для штырей. Стойки (рис. 10) опоры выполнены из трубы ∅ 146 мм. В верхней части стойки имеют по четыре отверстия с шагом 150 мм для соединения с ригелем, в средней части имеются два отверстия для крепления рамки. Стойки опоры отличаются одна от другой только различной высотой (4080, 3040, 2140 мм). Для соединения с башмаком опоры применяется стойка (рис. 11) с приваренной двущекой проушиной с отверстием. Стойка изготовлена из трубы ∅ 114 мм, по всей высоте которой имеются отверстия с шагом 150 мм.

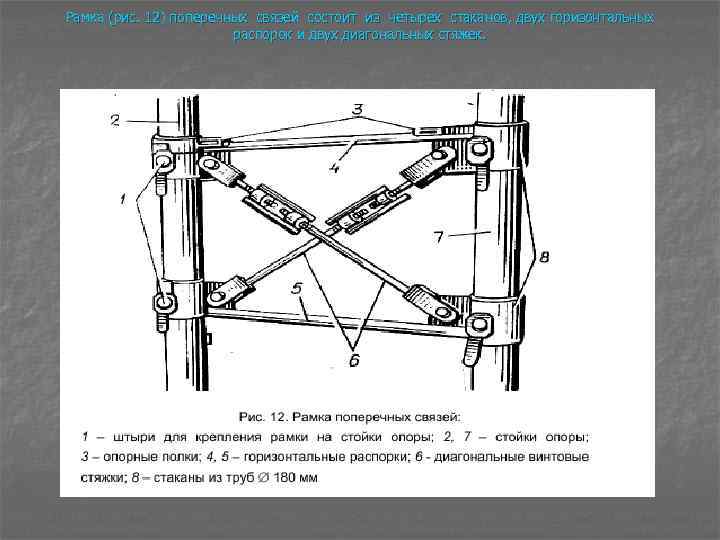

Рамка (рис. 12) поперечных связей состоит из четырех стаканов, двух горизонтальных распорок и двух диагональных стяжек.
Башмаки (рис. 13) служат для распределения давления от опоры на грунт и крепятся к стойке опоры шарнирно, что позволяет установить их с уклоном. Башмак состоит из горизонтального листа, двух продольных вертикальных ребер, диафрагм, шарнира для соединения со стойкой опоры. Для более надежного сцепления башмака с грунтом внизу горизонтального листа приварены продольные и поперечные ребра жесткости.

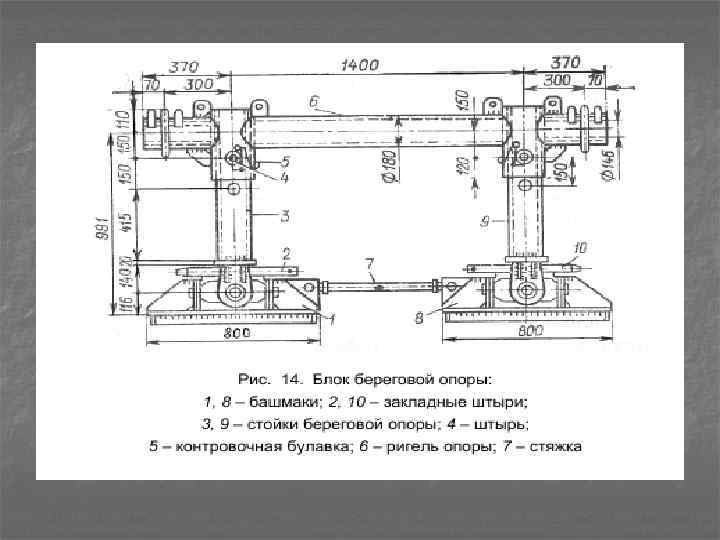

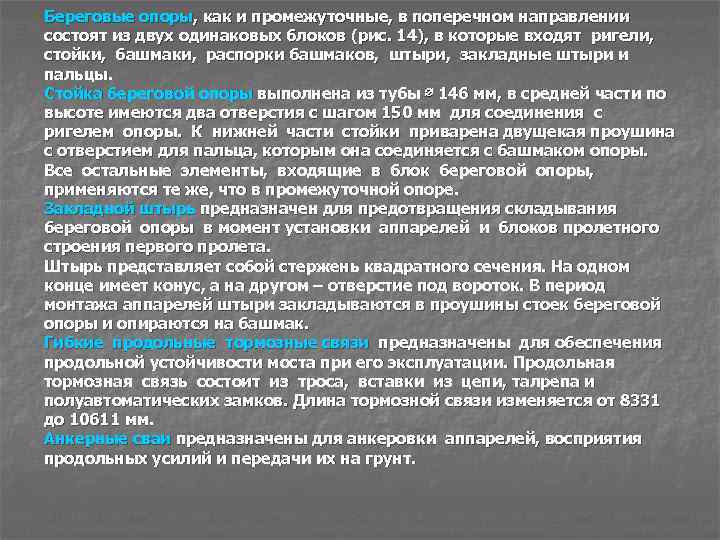

Береговые опоры, как и промежуточные, в поперечном направлении состоят из двух одинаковых блоков (рис. 14), в которые входят ригели, стойки, башмаки, распорки башмаков, штыри, закладные штыри и пальцы. Стойка береговой опоры выполнена из тубы ∅ 146 мм, в средней части по высоте имеются два отверстия с шагом 150 мм для соединения с ригелем опоры. К нижней части стойки приварена двущекая проушина с отверстием для пальца, которым она соединяется с башмаком опоры. Все остальные элементы, входящие в блок береговой опоры, применяются те же, что в промежуточной опоре. Закладной штырь предназначен для предотвращения складывания береговой опоры в момент установки аппарелей и блоков пролетного строения первого пролета. Штырь представляет собой стержень квадратного сечения. На одном конце имеет конус, а на другом – отверстие под вороток. В период монтажа аппарелей штыри закладываются в проушины стоек береговой опоры и опираются на башмак. Гибкие продольные тормозные связи предназначены для обеспечения продольной устойчивости моста при его эксплуатации. Продольная тормозная связь состоит из троса, вставки из цепи, талрепа и полуавтоматических замков. Длина тормозной связи изменяется от 8331 до 10611 мм. Анкерные сваи предназначены для анкеровки аппарелей, восприятия продольных усилий и передачи их на грунт.
