Морские нефтегазовые проекты Сахалина Морские нефтегазовые проекты Сахалина

Цели презентации: n Получение базового представления о добыче УВ на континентальном шельфе n Краткий Цели презентации: n Получение базового представления о добыче УВ на континентальном шельфе n Краткий экскурс в историю добычи n Подробное описание действующих морских нефтегазовых проектов Сахалина n Перечисление наиболее значимых производственных объектов n Получить представление о работе и жизни на нефтегазовых платформах (видео) n Вопросы и ответы 2

Определение «КОНТИНЕНТАЛЬНЫЙ ШЕЛЬФ» Подводное продолжение поверхности материка с уклоном 1 -2 м на 1 Определение «КОНТИНЕНТАЛЬНЫЙ ШЕЛЬФ» Подводное продолжение поверхности материка с уклоном 1 -2 м на 1 км Ширина: 50 – 100 км Глубина: 120 -150 м (искл. Мексиканский заливдо 1000 м) Одинаковое с материком геологическое строение 3

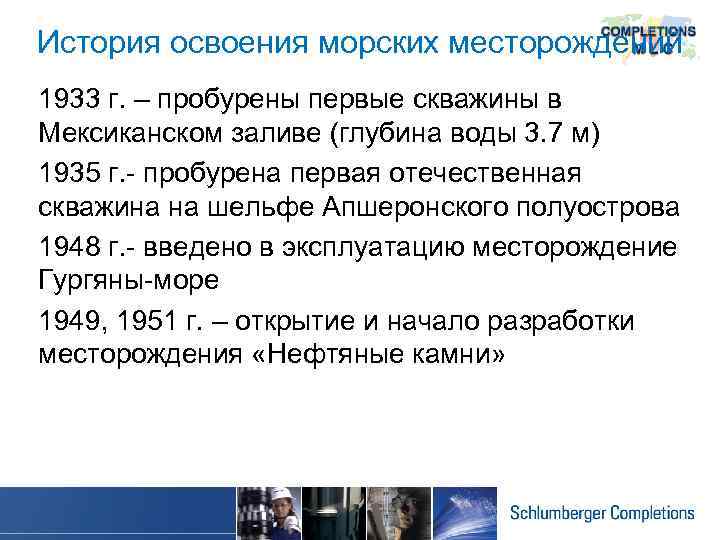

История освоения морских месторождений 1933 г. – пробурены первые скважины в Мексиканском заливе (глубина История освоения морских месторождений 1933 г. – пробурены первые скважины в Мексиканском заливе (глубина воды 3. 7 м) 1935 г. - пробурена первая отечественная скважина на шельфе Апшеронского полуострова 1948 г. - введено в эксплуатацию месторождение Гургяны-море 1949, 1951 г. – открытие и начало разработки месторождения «Нефтяные камни»

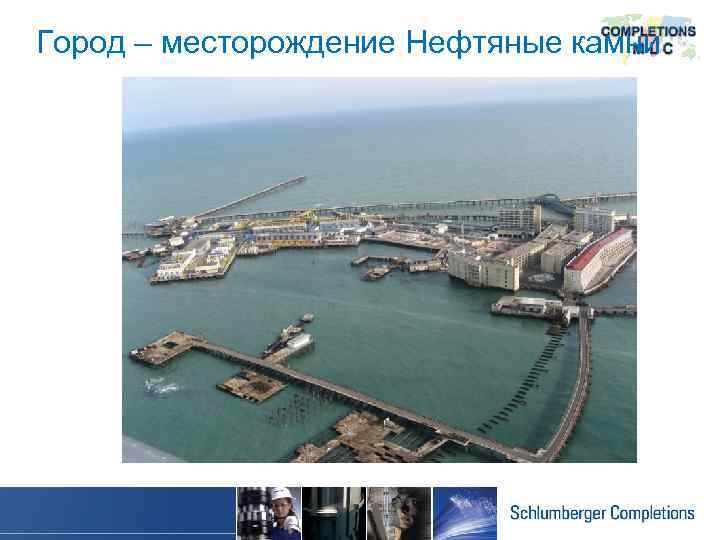

Город – месторождение Нефтяные камни Город – месторождение Нефтяные камни

Основные препятствия для развития разработки Российского шельфа n Наукоемкий, капиталоемкий процесс n Сложные технологии Основные препятствия для развития разработки Российского шельфа n Наукоемкий, капиталоемкий процесс n Сложные технологии n Отсутствие опыта в разработке морских месторождений n Экологические аспекты n Экстремальные условия окружающей среды n Особенности законодательной базы

Страны – лидеры в морской нефтегазодобыче n Саудовская Аравия n Катар n Венесуэла n Страны – лидеры в морской нефтегазодобыче n Саудовская Аравия n Катар n Венесуэла n Бразилия n Норвегия n США n Малайзия n Россия

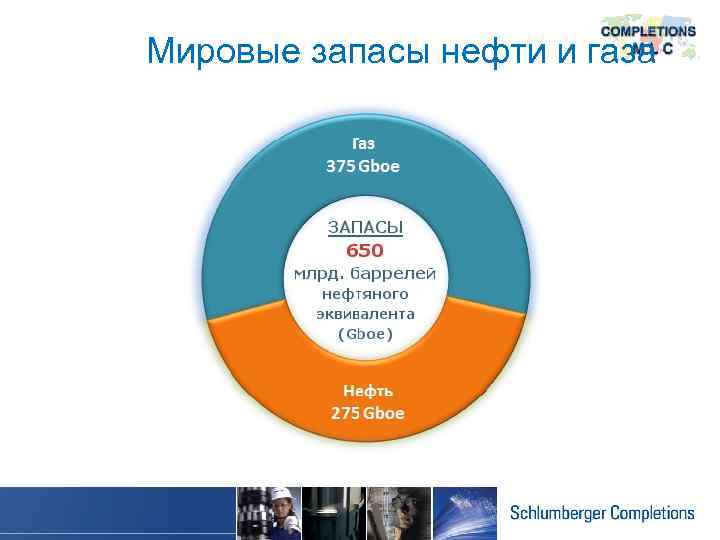

Мировые запасы нефти и газа Мировые запасы нефти и газа

Мировая морская добыча нефти и газа Мировая морская добыча нефти и газа

Распределение запасов УВ континентального шельфа РФ по акваториям морей Распределение запасов УВ континентального шельфа РФ по акваториям морей

НЕФТЕГАЗОВЫЕ ПРОЕКТЫ САХАЛИНСКОГО ШЕЛЬФА НЕФТЕГАЗОВЫЕ ПРОЕКТЫ САХАЛИНСКОГО ШЕЛЬФА

ПРОЕКТЫ САХАЛИНСКОГО ШЕЛЬФА Суммарное количество участков: 9 – в плане 3 – в разработке ПРОЕКТЫ САХАЛИНСКОГО ШЕЛЬФА Суммарное количество участков: 9 – в плане 3 – в разработке Совокупные запасы: - Нефти 394. 4 млн т - Газа 1. 19 трлн куб. м - Газового

ПРОЕКТ «САХАЛИН – 1» ПРОЕКТ «САХАЛИН – 1»

Компании – участники проекта Суммарные запасы УВ по проекту: 264, 2 млн т нефти Компании – участники проекта Суммарные запасы УВ по проекту: 264, 2 млн т нефти 481, 5 млрд куб. м газа

Участки проекта «Сахалин -1» Разрабатываемые месторождения • Одопту • Чайво • Аркутун-Даги Участки проекта «Сахалин -1» Разрабатываемые месторождения • Одопту • Чайво • Аркутун-Даги

Ключевые события проекта Год Событие 1977 Установлено наличие потенциальных запасов УВ на мр. Одопту Ключевые события проекта Год Событие 1977 Установлено наличие потенциальных запасов УВ на мр. Одопту 1979 Установлено наличие потенциальных запасов УВ на мр. Чайво 1989 Установлено наличие потенциальных запасов УВ на мр. Аркутун-Даги 1996 Вступление в силу Соглашение о Разделе Продукции 2001 «Сахалин-1» объявил о рентабельности проекта 2004 Начало работ на мр. Чайво 2005 Начало добычи на мр. Чайво 2006 Ввод в эксплуатацию системы транспортировки нефти Де. Кастри 2009 Начало бурения на мр. Одопту 2011 Установлен мировой рекорд по бурению скважиин с БОВ (12. 345 м)

Ключевые события проекта Год Событие Апрель 2014 установлен новый мировой рекорд бурения с кважин Ключевые события проекта Год Событие Апрель 2014 установлен новый мировой рекорд бурения с кважин с БОВ (13. 000 м) Июнь 2014 Завершена установка верхних строений морской платформы «Беркту»

СТАДИЯ 1 «ЧАЙВО» СТАДИЯ 1 «ЧАЙВО»

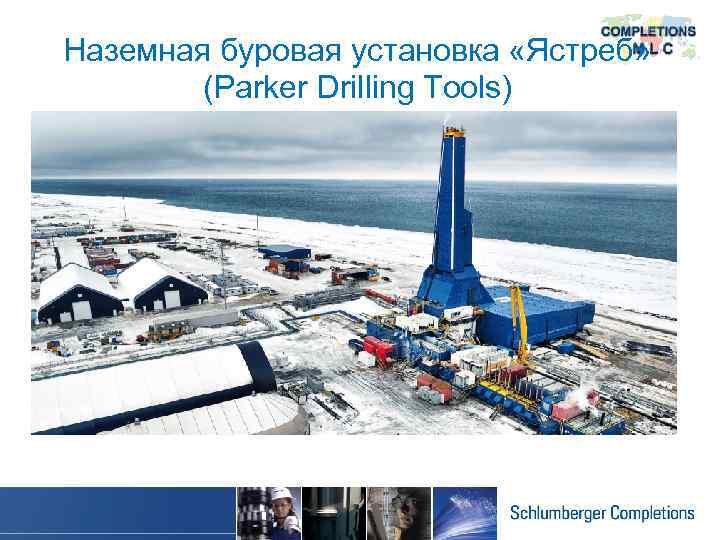

Наземная буровая установка «Ястреб» (Parker Drilling Tools) Наземная буровая установка «Ястреб» (Parker Drilling Tools)

Морская нефтедобывающая платформа «Орлан» Морская нефтедобывающая платформа «Орлан»

Морская нефте-газодобывающая платформа «Орлан» n Год начала эксплуатации – 2005 г. n Максимальное количество Морская нефте-газодобывающая платформа «Орлан» n Год начала эксплуатации – 2005 г. n Максимальное количество слотов – 21 n Максимальная протяженность ствола скважины – 7. 5 км

Береговой комплекс подготовки Чайво Суточная пропускная способность комплекса: 34 тыс. т нефти 22. 4 Береговой комплекс подготовки Чайво Суточная пропускная способность комплекса: 34 тыс. т нефти 22. 4 млн куб м газа

Система транспортировки нефти n Нефтепровод (226 км) n Нефтеотгрузочный терминал Де-Кастри: 2 нефтяных резервуара Система транспортировки нефти n Нефтепровод (226 км) n Нефтеотгрузочный терминал Де-Кастри: 2 нефтяных резервуара по 100 тыс. куб. м Подводный загрузочный трубопровод Выносной одноточечный причал «Сокол» Годовая пропускная способность – 12 млн т нефти n Флот ледостойких танкеров класса «Афрамакс» грузоподъемностью до 100 тыс т

Нефтеотгрузочный терминал Де-Кастри Нефтеотгрузочный терминал Де-Кастри

Промежуточные результаты работы Поставки нефти по странам: n Япония – 58% n Южная Корея Промежуточные результаты работы Поставки нефти по странам: n Япония – 58% n Южная Корея -13% n АТР – 29% Характеристики добываемой нефти: n Марка - Sokol n Плотность – 36 -37 град API n Содержание серы – 0. 23%

СТАДИЯ 2 «ЧАЙВО» СТАДИЯ 2 «ЧАЙВО»

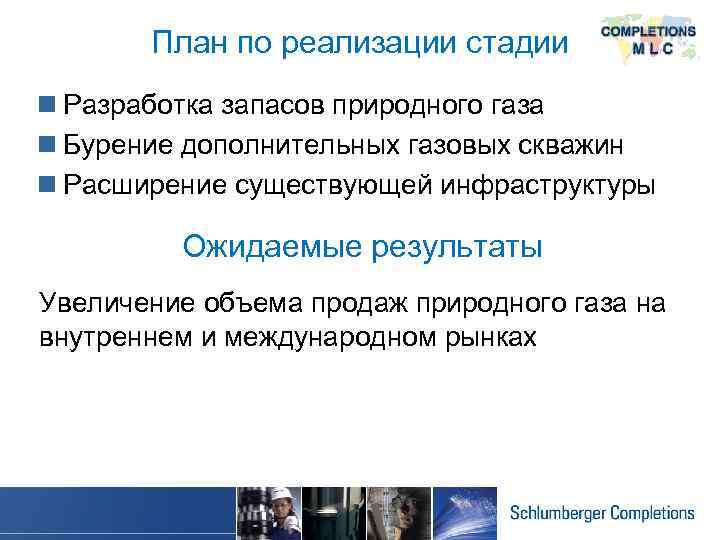

План по реализации стадии n Разработка запасов природного газа n Бурение дополнительных газовых скважин План по реализации стадии n Разработка запасов природного газа n Бурение дополнительных газовых скважин n Расширение существующей инфраструктуры Ожидаемые результаты Увеличение объема продаж природного газа на внутреннем и международном рынках

СТАДИЯ 3 «АРКУТУН-ДАГИ» СТАДИЯ 3 «АРКУТУН-ДАГИ»

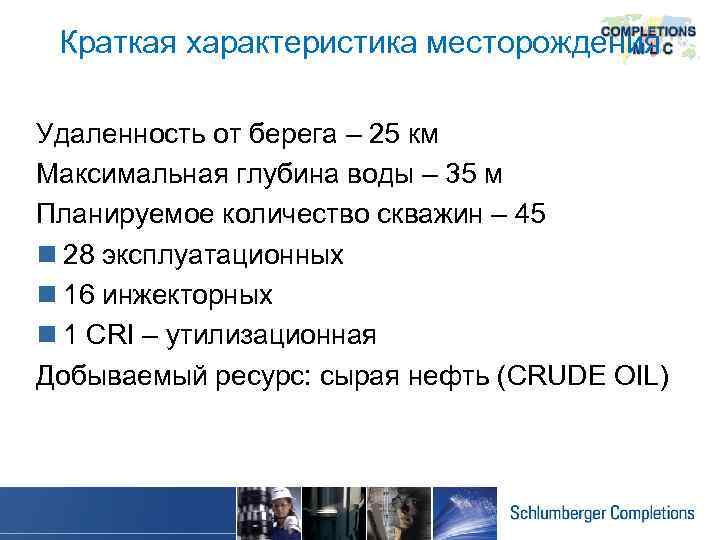

Краткая характеристика месторождения Удаленность от берега – 25 км Максимальная глубина воды – 35 Краткая характеристика месторождения Удаленность от берега – 25 км Максимальная глубина воды – 35 м Планируемое количество скважин – 45 n 28 эксплуатационных n 16 инжекторных n 1 CRI – утилизационная Добываемый ресурс: сырая нефть (CRUDE OIL)

Установка Основания Гравитационного Типа для платформы «Беркут» Установка Основания Гравитационного Типа для платформы «Беркут»

Установка верхнего строения платформы «Беркут» Установка верхнего строения платформы «Беркут»

ПРОЕКТ «САХАЛИН - 2 ПРОЕКТ «САХАЛИН - 2

Участки проекта «Сахалин -2» Разрабатываемые месторождения: • Пильтун – Астохское • Лунское Участки проекта «Сахалин -2» Разрабатываемые месторождения: • Пильтун – Астохское • Лунское

Компании – акционеры проекта n ОАО «Газпром» - 50% плюс одна акция n «Ройял Компании – акционеры проекта n ОАО «Газпром» - 50% плюс одна акция n «Ройял Датч Шелл» - 27. 5% минус одна акция n Группа компаний «Мицуи» - 12. 5% n Группа компаний «Мицубиси» – 10% Суммарные запасы УВ по проекту: 182, 4 млн т нефти 633, 6 млрд куб. м газа

Ключевые события проекта Год Событие Апрель 1994 Образована компания «Сахалин Энерджи» Июнь 1994 Подписание Ключевые события проекта Год Событие Апрель 1994 Образована компания «Сахалин Энерджи» Июнь 1994 Подписание трехстороннего СРП Июнь 1996 Начало освоения Астохской площади Пильтун-Астохского месторождения Сентябрь 1998 Установка плафтормы «Моликпак» Июль 1999 Добыта Первая нефть Июнь 2006 Завершение строительства газодобывающей платформы «Лунская-А» Июль 2007 Завершение строительсвта «Пильтун-Астохская-Б» Октябрь 2008 Завершено строительство Транссахалинской трубопроводоной системы Декабрь 2008 Начаты круглогодичных отгрузок нефти производственного комплекса «Пригородное» Январь 2009 Февраль Начало добычи газа с платформы «Лунская-А» (ЛУН-А) Торжественная церемония запуска первого в России завода

Производственные объекты проекта «САХАЛИН - 2 Производственные объекты проекта «САХАЛИН - 2

Стационарная нефтяная платформа «Моликпак» Технические характеристики: Ширина – 120 м Вес – 37. 523 Стационарная нефтяная платформа «Моликпак» Технические характеристики: Ширина – 120 м Вес – 37. 523 т Вместимость – 150 ч

Стационарная газовая платформа «Лунская-А» Технические характеристики: Вес верхнего строения 22 тыс т Добыча (суточная Стационарная газовая платформа «Лунская-А» Технические характеристики: Вес верхнего строения 22 тыс т Добыча (суточная • Газ – 50 млн куб • Конденсат – 8 ты куб м

Стационарная нефтяная платформа «Пильтун –Астохская Б» Стационарная нефтяная платформа «Пильтун –Астохская Б»

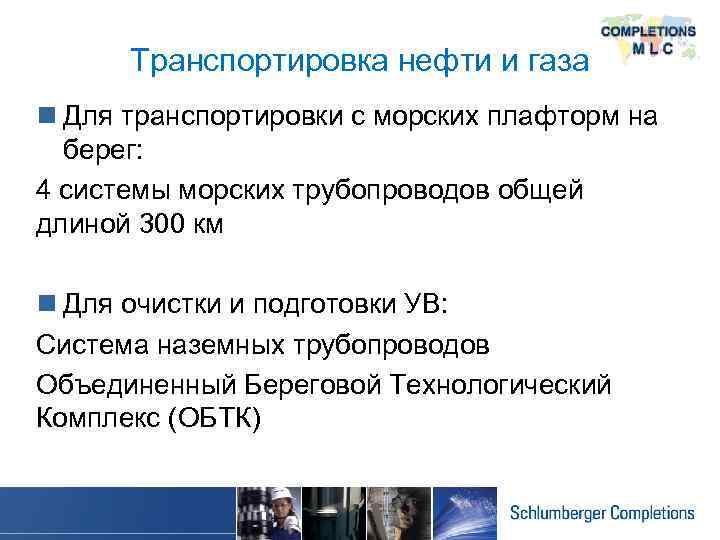

Транспортировка нефти и газа n Для транспортировки с морских плафторм на берег: 4 системы Транспортировка нефти и газа n Для транспортировки с морских плафторм на берег: 4 системы морских трубопроводов общей длиной 300 км n Для очистки и подготовки УВ: Система наземных трубопроводов Объединенный Береговой Технологический Комплекс (ОБТК)

Объединенный Береговой Технологический Комплекс Объединенный Береговой Технологический Комплекс

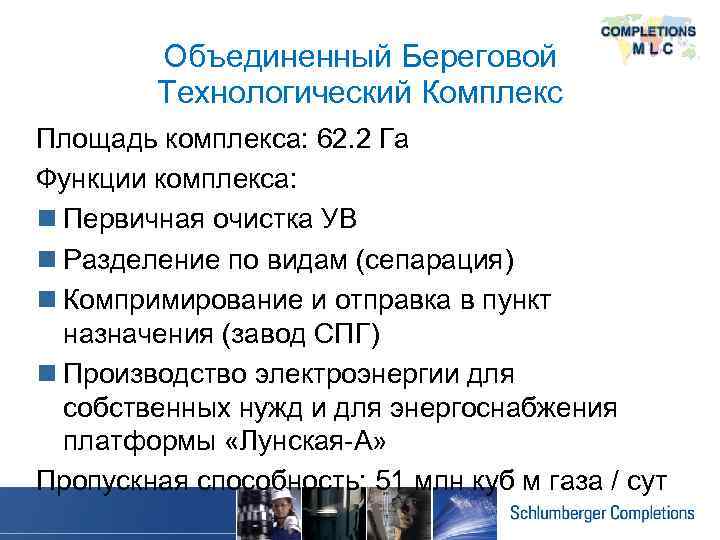

Объединенный Береговой Технологический Комплекс Площадь комплекса: 62. 2 Га Функции комплекса: n Первичная очистка Объединенный Береговой Технологический Комплекс Площадь комплекса: 62. 2 Га Функции комплекса: n Первичная очистка УВ n Разделение по видам (сепарация) n Компримирование и отправка в пункт назначения (завод СПГ) n Производство электроэнергии для собственных нужд и для энергоснабжения платформы «Лунская-А» Пропускная способность: 51 млн куб м газа / сут

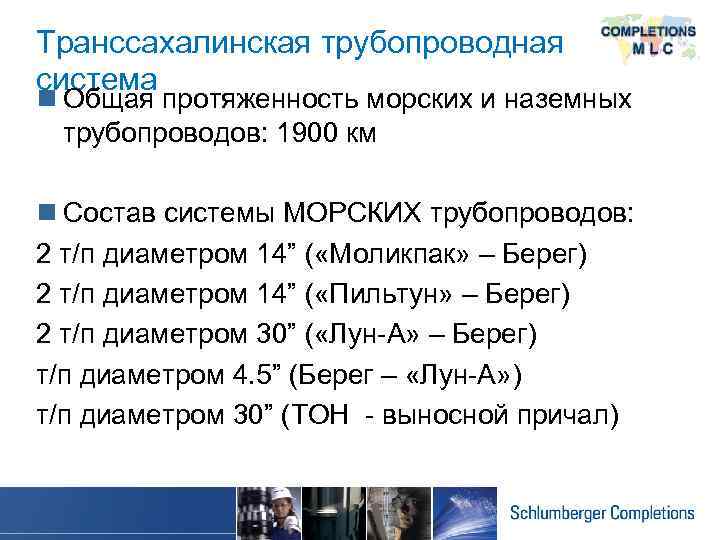

Транссахалинская трубопроводная система n Общая протяженность морских и наземных трубопроводов: 1900 км n Состав Транссахалинская трубопроводная система n Общая протяженность морских и наземных трубопроводов: 1900 км n Состав системы МОРСКИХ трубопроводов: 2 т/п диаметром 14” ( «Моликпак» – Берег) 2 т/п диаметром 14” ( «Пильтун» – Берег) 2 т/п диаметром 30” ( «Лун-А» – Берег) т/п диаметром 4. 5” (Берег – «Лун-А» ) т/п диаметром 30” (ТОН - выносной причал)

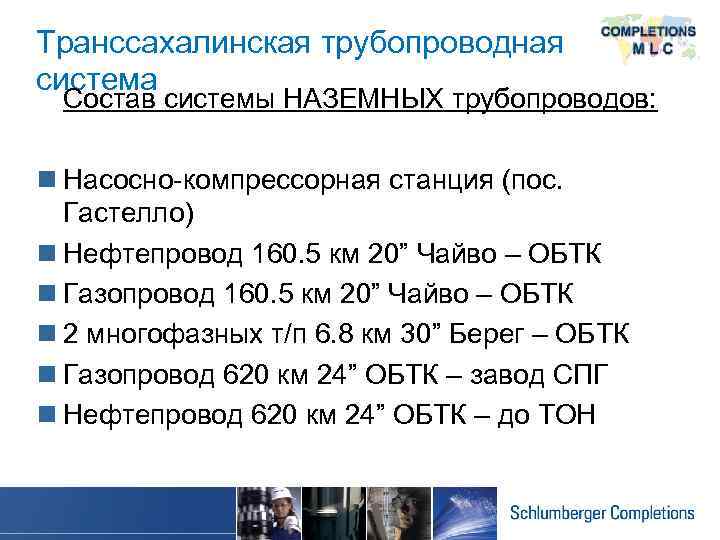

Транссахалинская трубопроводная система Состав системы НАЗЕМНЫХ трубопроводов: n Насосно-компрессорная станция (пос. Гастелло) n Нефтепровод Транссахалинская трубопроводная система Состав системы НАЗЕМНЫХ трубопроводов: n Насосно-компрессорная станция (пос. Гастелло) n Нефтепровод 160. 5 км 20” Чайво – ОБТК n Газопровод 160. 5 км 20” Чайво – ОБТК n 2 многофазных т/п 6. 8 км 30” Берег – ОБТК n Газопровод 620 км 24” ОБТК – завод СПГ n Нефтепровод 620 км 24” ОБТК – до ТОН

Транссахалинская трубопроводная система Транссахалинская трубопроводная система

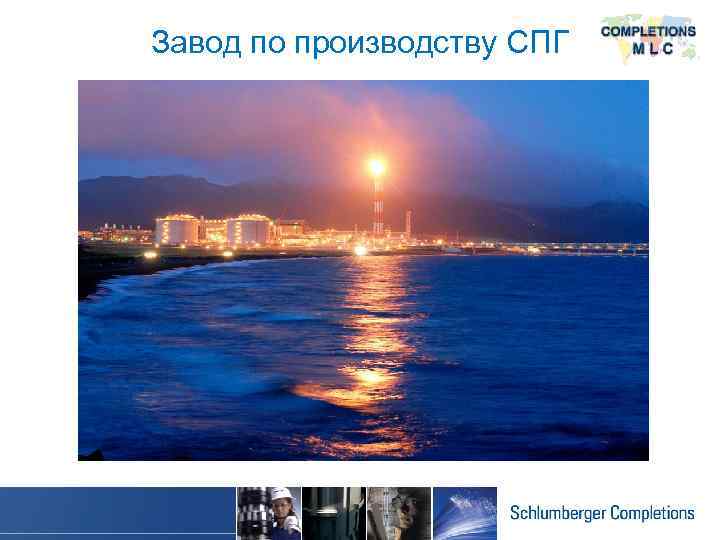

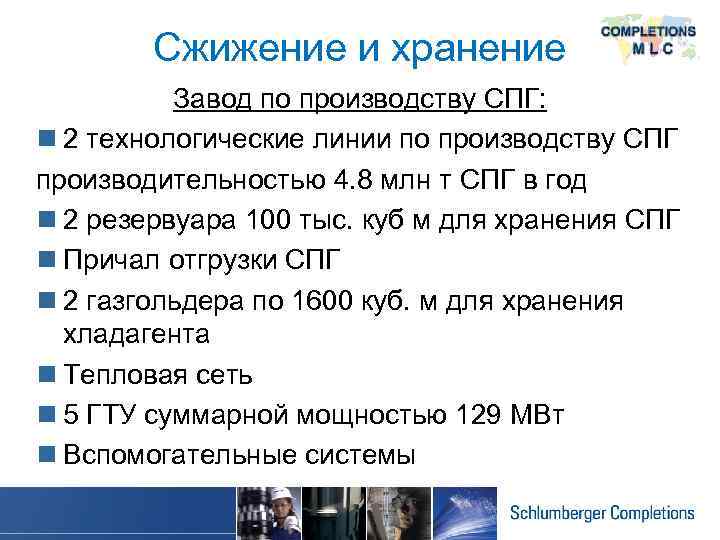

Сжижение и хранение Завод по производству СПГ: n 2 технологические линии по производству СПГ Сжижение и хранение Завод по производству СПГ: n 2 технологические линии по производству СПГ производительностью 4. 8 млн т СПГ в год n 2 резервуара 100 тыс. куб м для хранения СПГ n Причал отгрузки СПГ n 2 газгольдера по 1600 куб. м для хранения хладагента n Тепловая сеть n 5 ГТУ суммарной мощностью 129 МВт n Вспомогательные системы

Завод по производству СПГ Завод по производству СПГ

Завод по производству СПГ Завод по производству СПГ

Завод по производству СПГ Завод по производству СПГ

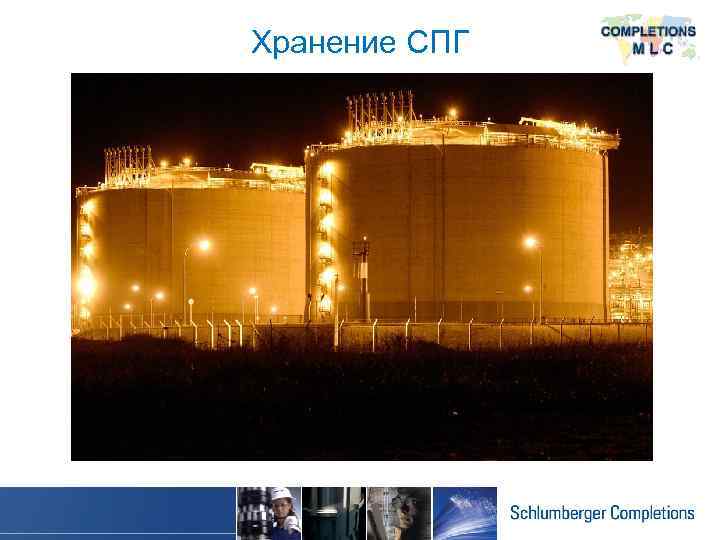

Хранение СПГ Хранение СПГ

Транспортировка покупателям n Причал для отгрузки СПГ Транспортировка покупателям n Причал для отгрузки СПГ

Транспортировка покупателям n Флот из трех танкеров – газовозов (на 2014 г. ) Транспортировка покупателям n Флот из трех танкеров – газовозов (на 2014 г. )

Транспортировка нефти n Терминал отгрузки нефти (ТОН) Транспортировка нефти n Терминал отгрузки нефти (ТОН)

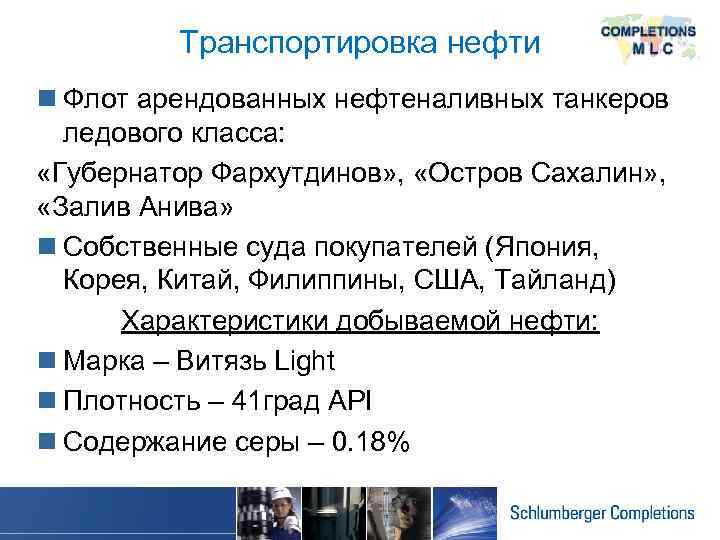

Транспортировка нефти n Флот арендованных нефтеналивных танкеров ледового класса: «Губернатор Фархутдинов» , «Остров Сахалин» Транспортировка нефти n Флот арендованных нефтеналивных танкеров ледового класса: «Губернатор Фархутдинов» , «Остров Сахалин» , «Залив Анива» n Собственные суда покупателей (Япония, Корея, Китай, Филиппины, США, Тайланд) Характеристики добываемой нефти: n Марка – Витязь Light n Плотность – 41 град API n Содержание серы – 0. 18%

ПРОЕКТ «САХАЛИН-3» ПРОЕКТ «САХАЛИН-3»

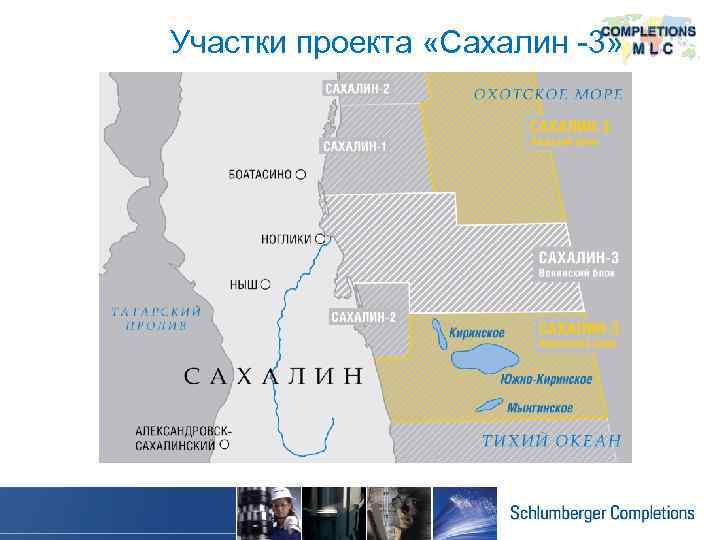

Участки проекта «Сахалин -3» Участки проекта «Сахалин -3»

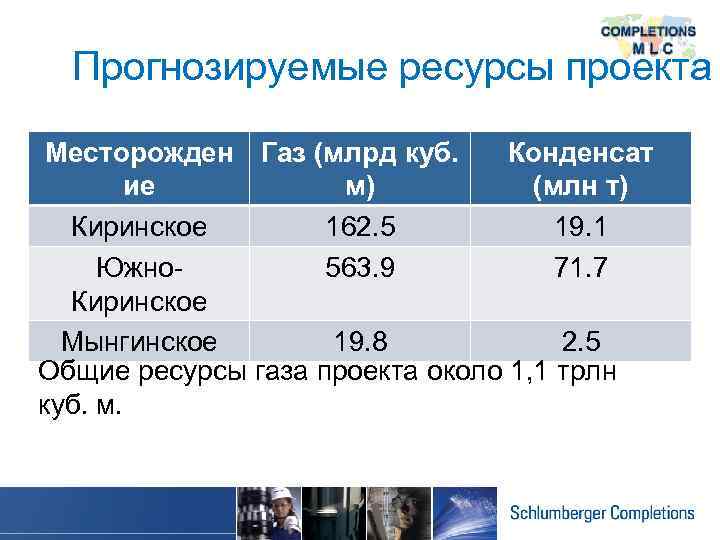

Прогнозируемые ресурсы проекта Месторожден Газ (млрд куб. Конденсат ие м) (млн т) Киринское 162. Прогнозируемые ресурсы проекта Месторожден Газ (млрд куб. Конденсат ие м) (млн т) Киринское 162. 5 19. 1 Южно 563. 9 71. 7 Киринское Мынгинское 19. 8 2. 5 Общие ресурсы газа проекта около 1, 1 трлн куб. м.

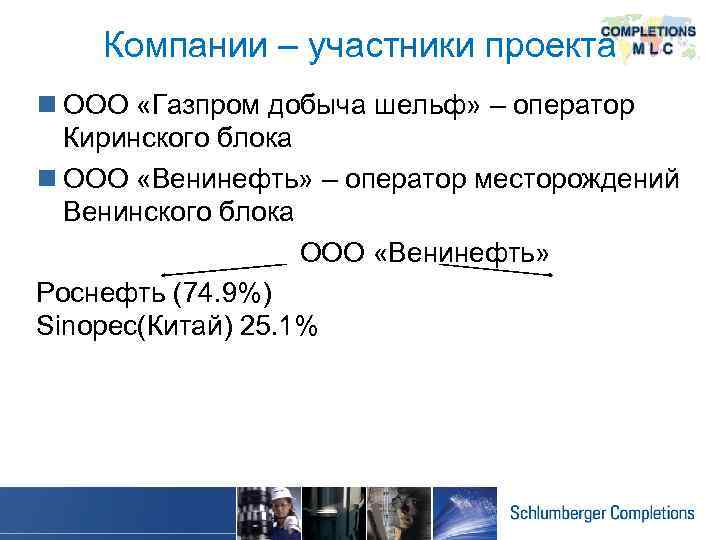

Компании – участники проекта n ООО «Газпром добыча шельф» – оператор Киринского блока n Компании – участники проекта n ООО «Газпром добыча шельф» – оператор Киринского блока n ООО «Венинефть» – оператор месторождений Венинского блока ООО «Венинефть» Роснефть (74. 9%) Sinopec(Китай) 25. 1%

Развитие проекта «Сахалин - 3» n Строительство Единого Берегового Технологического Комплекса Развитие проекта «Сахалин - 3» n Строительство Единого Берегового Технологического Комплекса

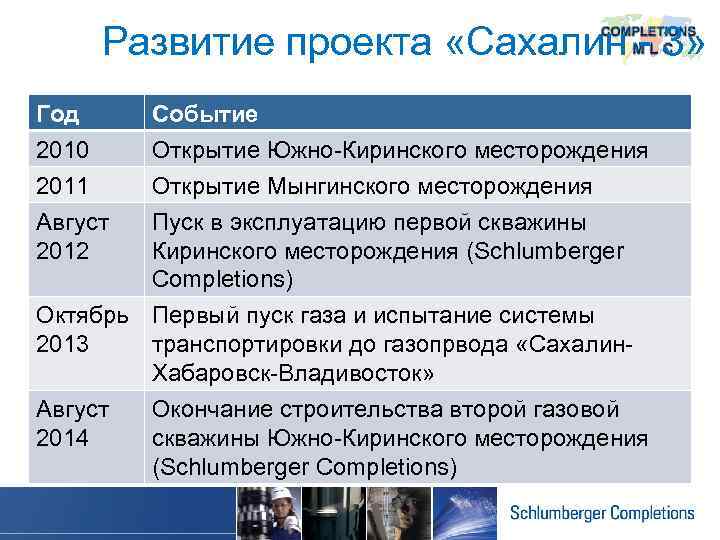

Развитие проекта «Сахалин - 3» Год 2010 2011 Август 2012 Событие Открытие Южно-Киринского месторождения Развитие проекта «Сахалин - 3» Год 2010 2011 Август 2012 Событие Открытие Южно-Киринского месторождения Открытие Мынгинского месторождения Пуск в эксплуатацию первой скважины Киринского месторождения (Schlumberger Completions) Октябрь Первый пуск газа и испытание системы 2013 транспортировки до газопрвода «Сахалин. Хабаровск-Владивосток» Август 2014 Окончание строительства второй газовой скважины Южно-Киринского месторождения (Schlumberger Completions)

Производственные объекты проекта n ППБУ «Полярная звезда» Производственные объекты проекта n ППБУ «Полярная звезда»

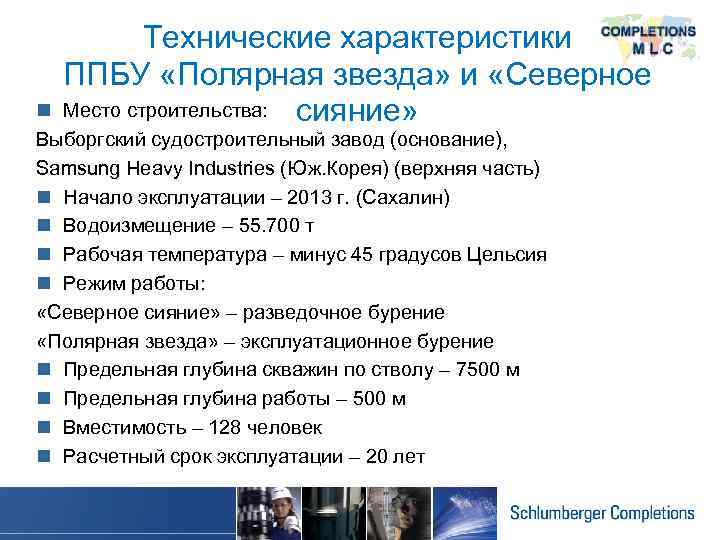

Технические характеристики ППБУ «Полярная звезда» и «Северное Место строительства: сияние» n Выборгский судостроительный завод Технические характеристики ППБУ «Полярная звезда» и «Северное Место строительства: сияние» n Выборгский судостроительный завод (основание), Samsung Heavy Industries (Юж. Корея) (верхняя часть) n Начало эксплуатации – 2013 г. (Сахалин) n Водоизмещение – 55. 700 т n Рабочая температура – минус 45 градусов Цельсия n Режим работы: «Северное сияние» – разведочное бурение «Полярная звезда» – эксплуатационное бурение n Предельная глубина скважин по стволу – 7500 м n Предельная глубина работы – 500 м n Вместимость – 128 человек n Расчетный срок эксплуатации – 20 лет

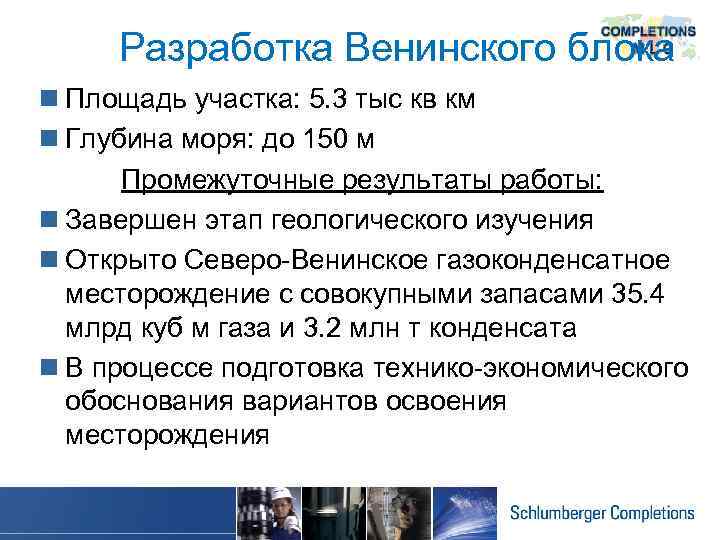

Разработка Венинского блока n Площадь участка: 5. 3 тыс кв км n Глубина моря: Разработка Венинского блока n Площадь участка: 5. 3 тыс кв км n Глубина моря: до 150 м Промежуточные результаты работы: n Завершен этап геологического изучения n Открыто Северо-Венинское газоконденсатное месторождение с совокупными запасами 35. 4 млрд куб м газа и 3. 2 млн т конденсата n В процессе подготовка технико-экономического обоснования вариантов освоения месторождения

СПАСИБО ЗА ВНИМАНИЕ!!! ВАШИ ВОПРОСЫ СПАСИБО ЗА ВНИМАНИЕ!!! ВАШИ ВОПРОСЫ
