МОРСКАЯ СЕЙСМОМЕТРИЯ ЛЕКЦИЯ 8 ДОННЫЕ СТАНЦИИ

МОРСКАЯ СЕЙСМОМЕТРИЯ ЛЕКЦИЯ № 8 : ДОННЫЕ СТАНЦИИ. ОПЫТ РАБОТ. КУРС ЛЕКЦИЙ ДЛЯ 1 -ГО КУРСА МАГИСТРАТУРЫ

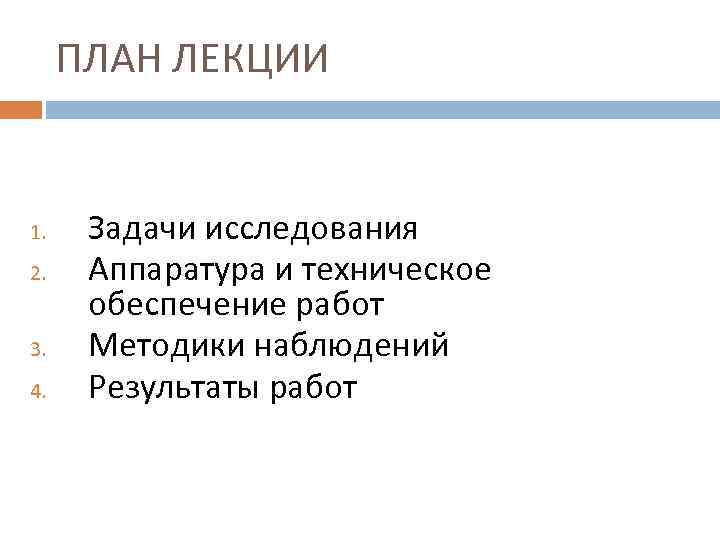

ПЛАН ЛЕКЦИИ 1. 2. 3. 4. Задачи исследования Аппаратура и техническое обеспечение работ Методики наблюдений Результаты работ

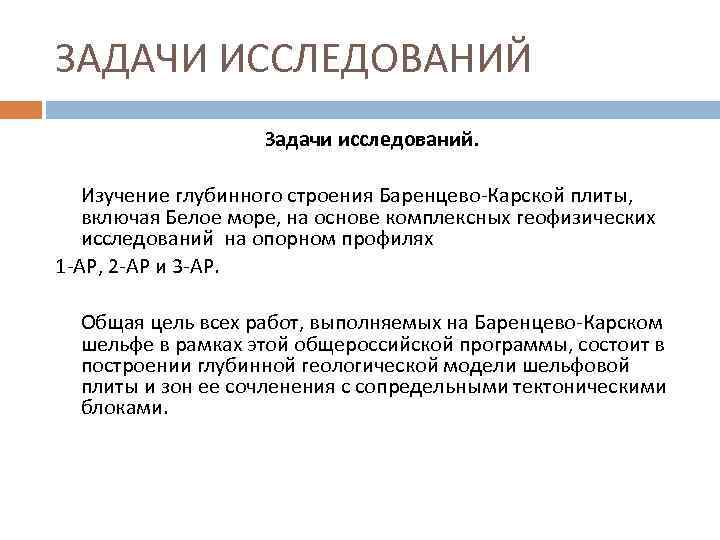

ЗАДАЧИ ИССЛЕДОВАНИЙ Задачи исследований. Изучение глубинного строения Баренцево-Карской плиты, включая Белое море, на основе комплексных геофизических исследований на опорном профилях 1 -АР, 2 -АР и 3 -АР. Общая цель всех работ, выполняемых на Баренцево-Карском шельфе в рамках этой общероссийской программы, состоит в построении глубинной геологической модели шельфовой плиты и зон ее сочленения с сопредельными тектоническими блоками.

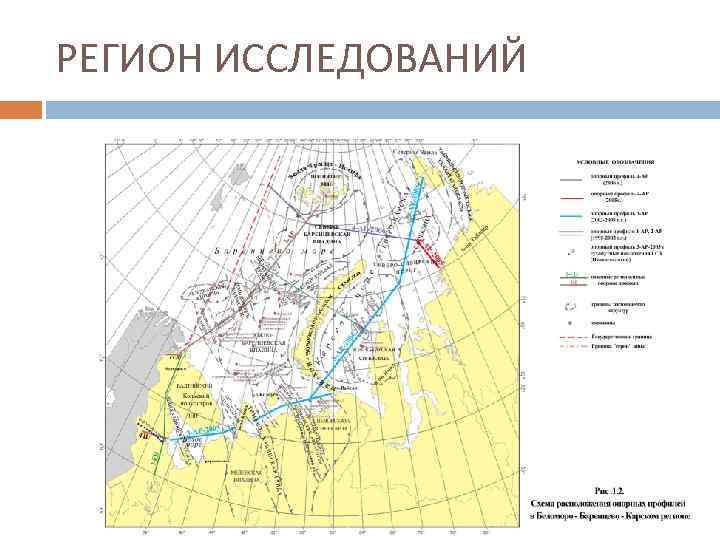

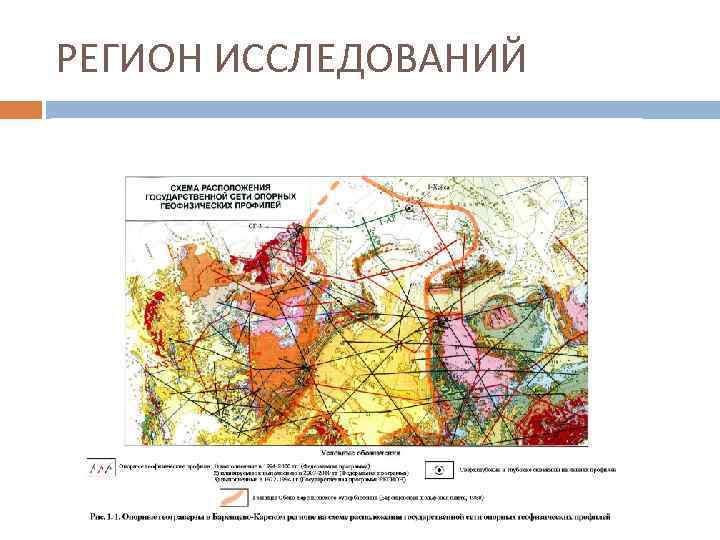

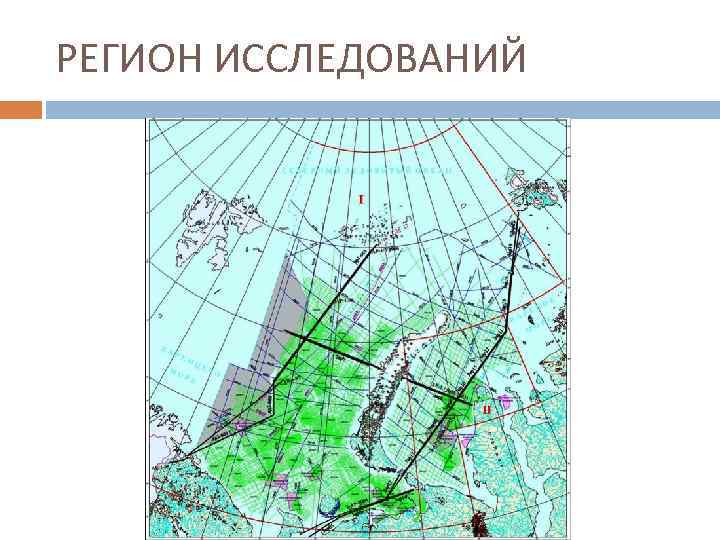

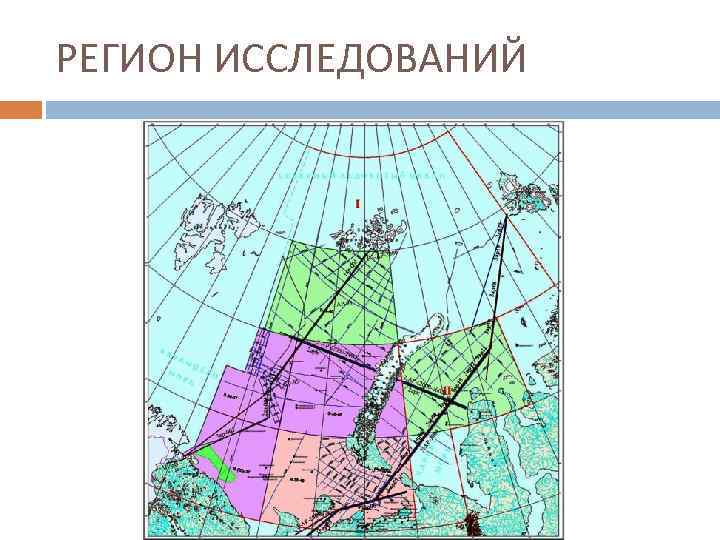

РЕГИОН ИССЛЕДОВАНИЙ

РЕГИОН ИССЛЕДОВАНИЙ

РЕГИОН ИССЛЕДОВАНИЙ

РЕГИОН ИССЛЕДОВАНИЙ

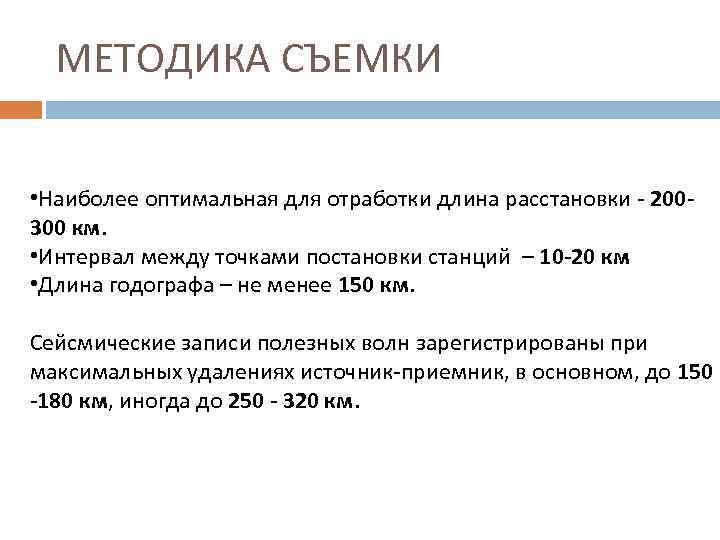

МЕТОДИКА СЪЕМКИ • Наиболее оптимальная для отработки длина расстановки - 200300 км. • Интервал между точками постановки станций – 10 -20 км • Длина годографа – не менее 150 км. Сейсмические записи полезных волн зарегистрированы при максимальных удалениях источник-приемник, в основном, до 150 -180 км, иногда до 250 - 320 км.

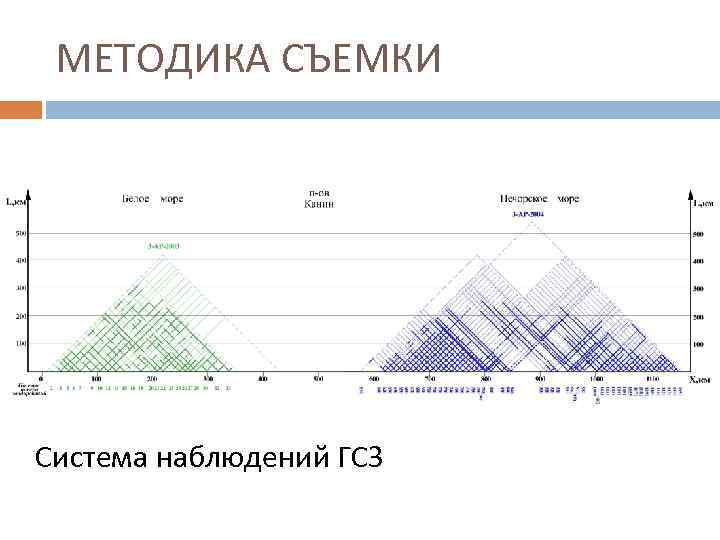

МЕТОДИКА СЪЕМКИ Система наблюдений ГСЗ

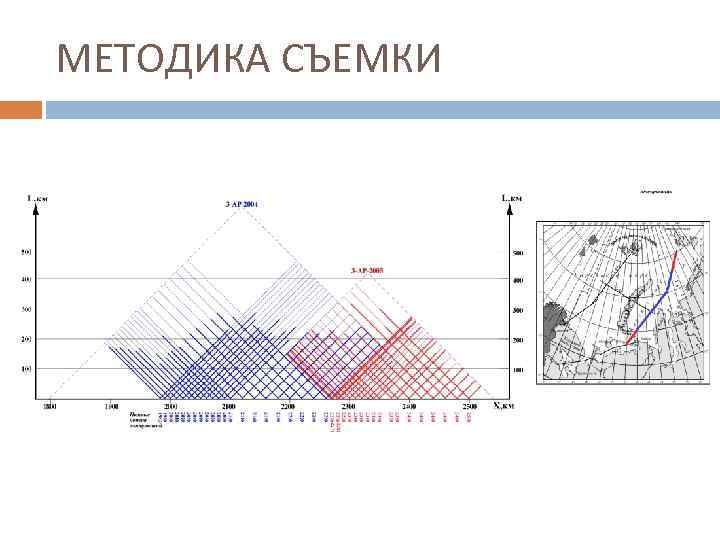

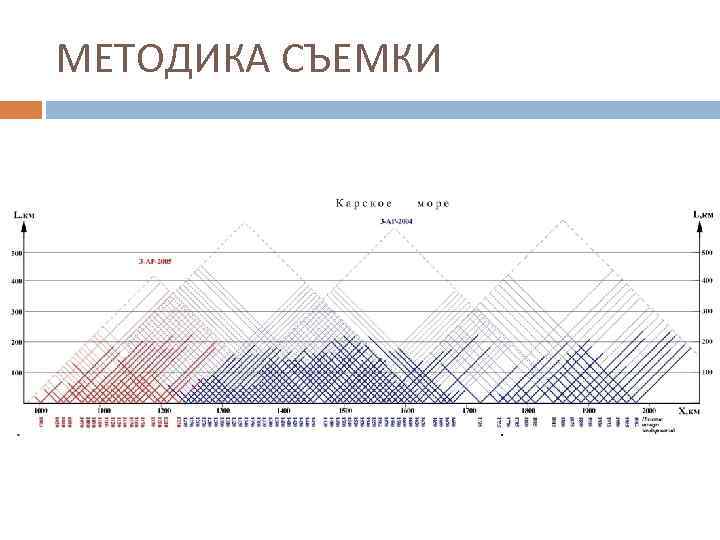

МЕТОДИКА СЪЕМКИ

МЕТОДИКА СЪЕМКИ

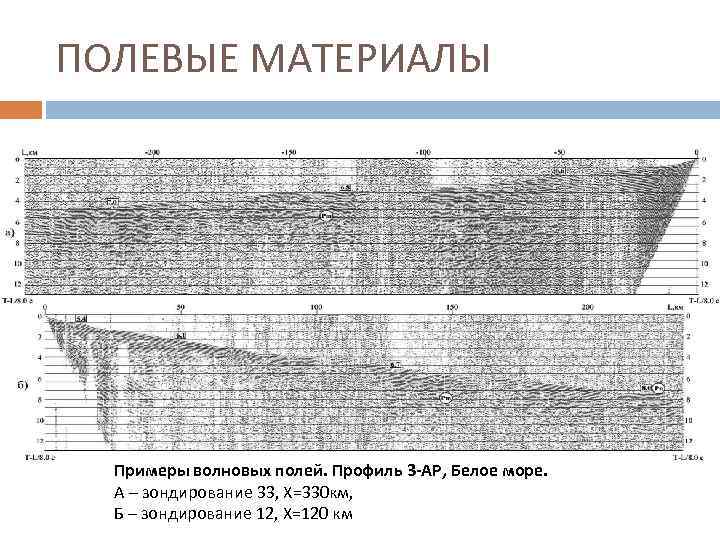

ПОЛЕВЫЕ МАТЕРИАЛЫ Примеры волновых полей. Профиль 3 -АР, Белое море. А – зондирование 33, Х=330 км, Б – зондирование 12, Х=120 км

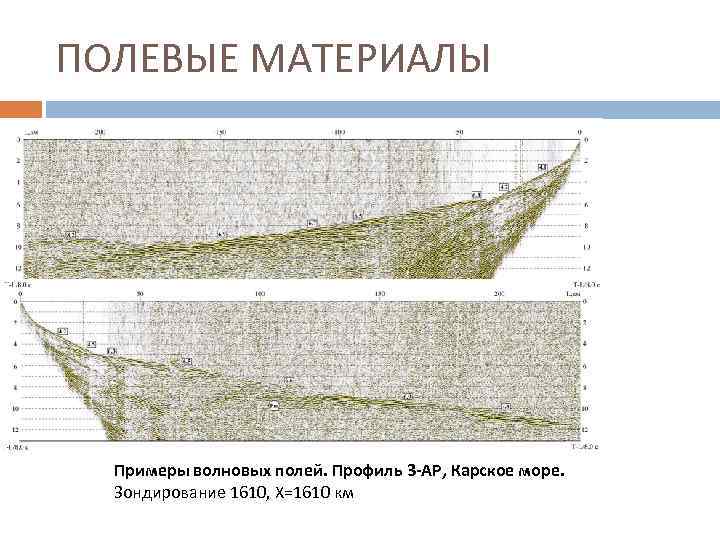

ПОЛЕВЫЕ МАТЕРИАЛЫ Примеры волновых полей. Профиль 3 -АР, Карское море. Зондирование 1610, Х=1610 км

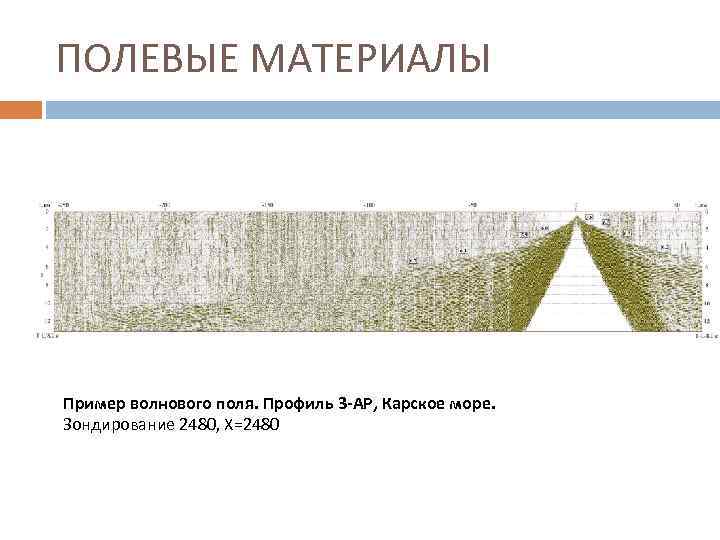

ПОЛЕВЫЕ МАТЕРИАЛЫ Пример волнового поля. Профиль 3 -АР, Карское море. Зондирование 2480, Х=2480

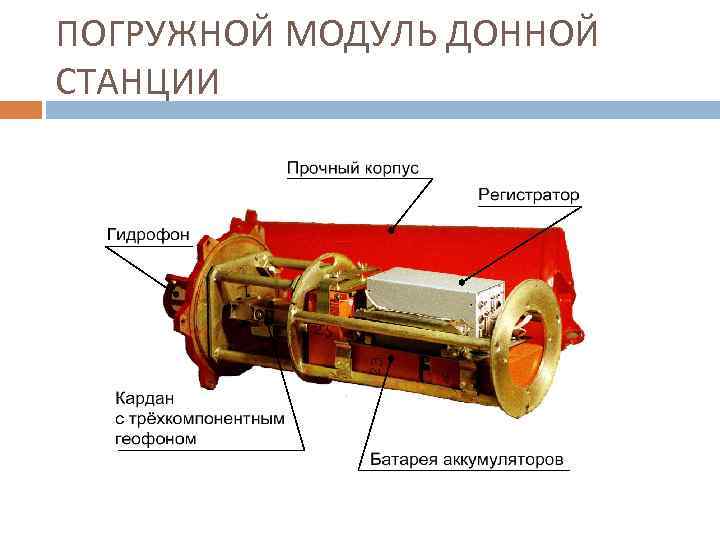

ПОГРУЖНОЙ МОДУЛЬ ДОННОЙ СТАНЦИИ

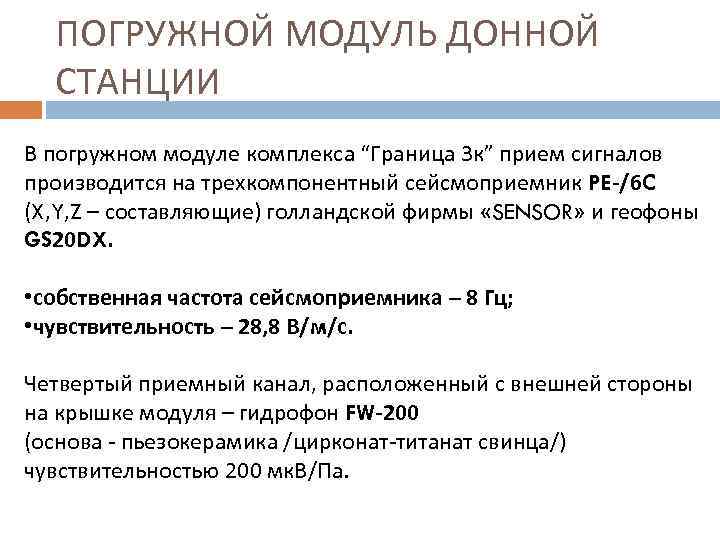

ПОГРУЖНОЙ МОДУЛЬ ДОННОЙ СТАНЦИИ В погружном модуле комплекса “Граница 3 к” прием сигналов производится на трехкомпонентный сейсмоприемник PE-/6 C (X, Y, Z – составляющие) голландской фирмы «SENSOR» и геофоны GS 20 DX. • собственная частота сейсмоприемника – 8 Гц; • чувствительность – 28, 8 В/м/с. Четвертый приемный канал, расположенный с внешней стороны на крышке модуля – гидрофон FW-200 (основа - пьезокерамика /цирконат-титанат свинца/) чувствительностью 200 мк. В/Па.

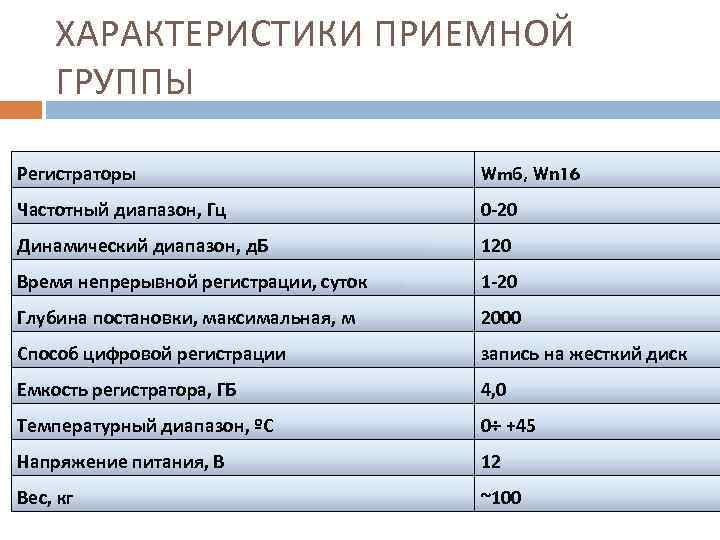

ХАРАКТЕРИСТИКИ ПРИЕМНОЙ ГРУППЫ Регистраторы Wm 6, Wn 16 Частотный диапазон, Гц 0 -20 Динамический диапазон, д. Б 120 Время непрерывной регистрации, суток 1 -20 Глубина постановки, максимальная, м 2000 Способ цифровой регистрации запись на жесткий диск Емкость регистратора, ГБ 4, 0 Температурный диапазон, ºC 0 +45 Напряжение питания, В 12 Вес, кг ~100

АВТОНОМНАЯ ДОННАЯ СТАНЦИЯ Автономная донная сейсмическая станция «АДСР-М» : (а) - внешний вид Внутри прочного корпуса расположено шасси, на котором расположены следующие электронные устройства: 1. блок электроники размыкателя (БЭР); 2. источник питания - аккумуляторные батареи; 3. блок регистрирующий (БР).

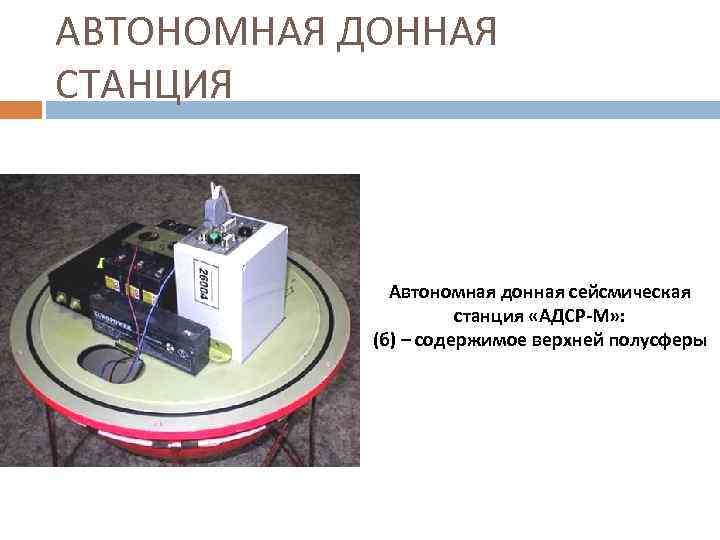

АВТОНОМНАЯ ДОННАЯ СТАНЦИЯ Автономная донная сейсмическая станция «АДСР-М» : (б) – содержимое верхней полусферы

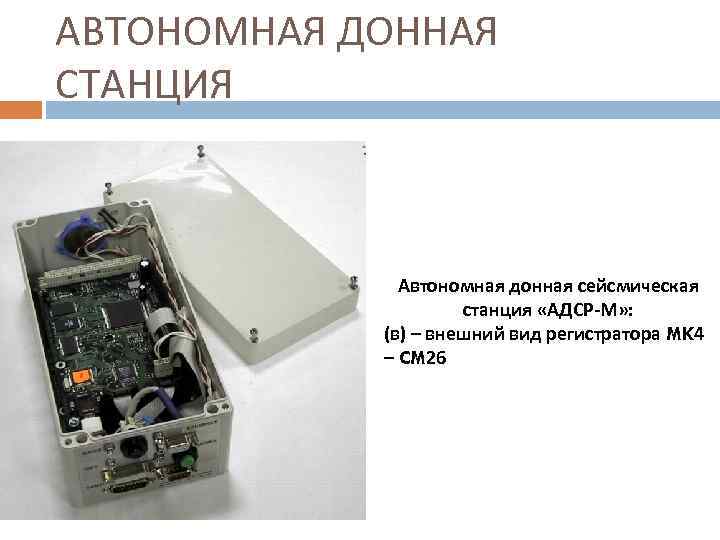

АВТОНОМНАЯ ДОННАЯ СТАНЦИЯ Автономная донная сейсмическая станция «АДСР-М» : (в) – внешний вид регистратора MK 4 – CM 26

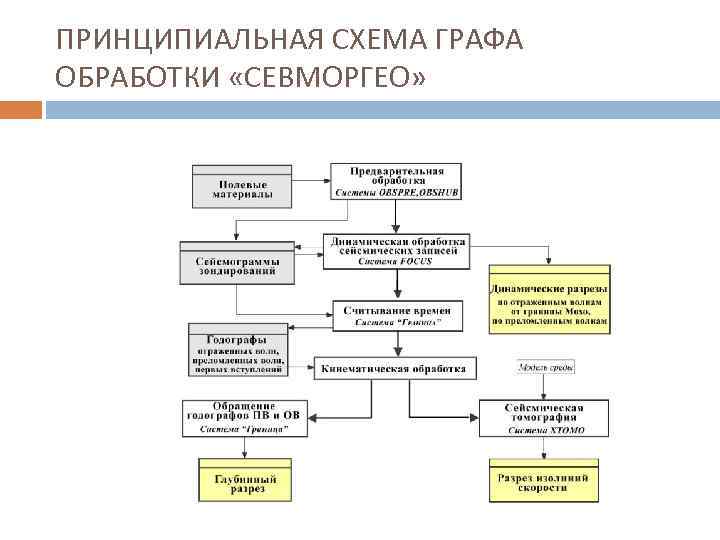

ПРИНЦИПИАЛЬНАЯ СХЕМА ГРАФА ОБРАБОТКИ «СЕВМОРГЕО»

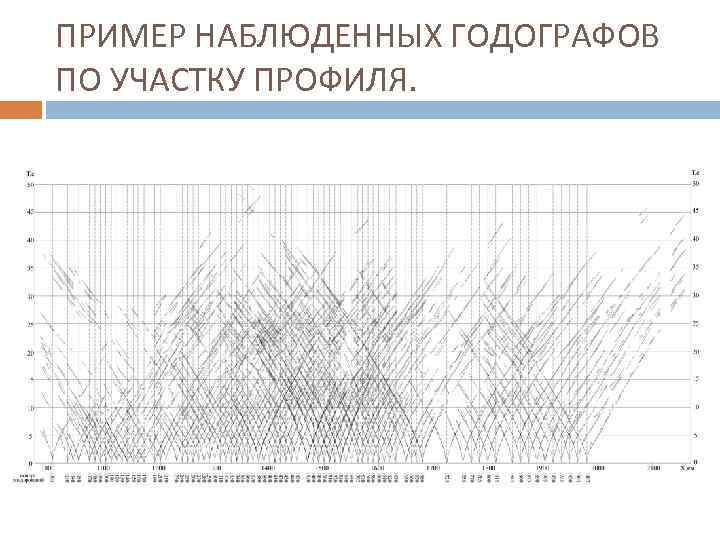

ПРИМЕР НАБЛЮДЕННЫХ ГОДОГРАФОВ ПО УЧАСТКУ ПРОФИЛЯ.

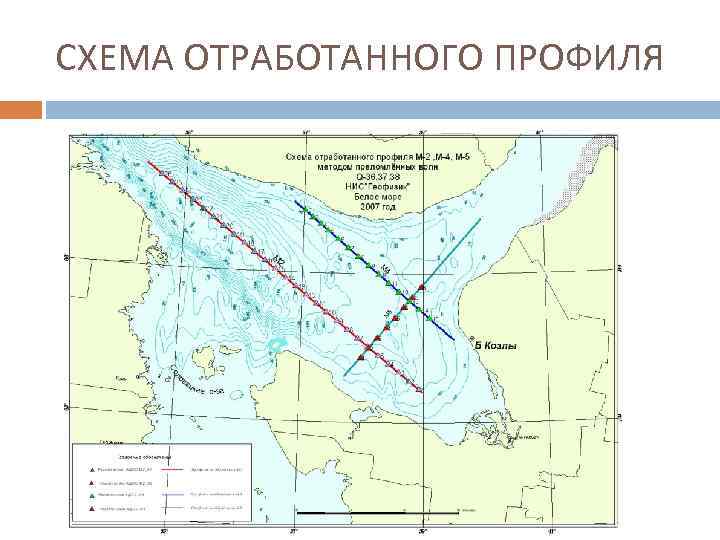

СХЕМА ОТРАБОТАННОГО ПРОФИЛЯ

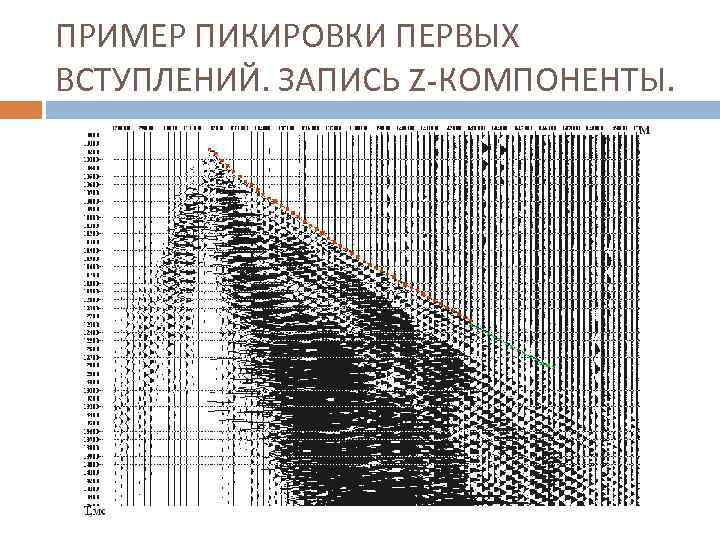

ПРИМЕР ПИКИРОВКИ ПЕРВЫХ ВСТУПЛЕНИЙ. ЗАПИСЬ Z-КОМПОНЕНТЫ.

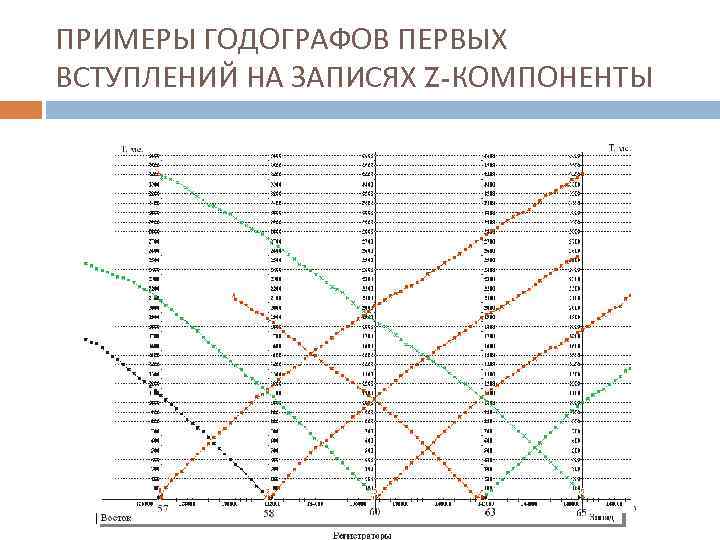

ПРИМЕРЫ ГОДОГРАФОВ ПЕРВЫХ ВСТУПЛЕНИЙ НА ЗАПИСЯХ Z-КОМПОНЕНТЫ

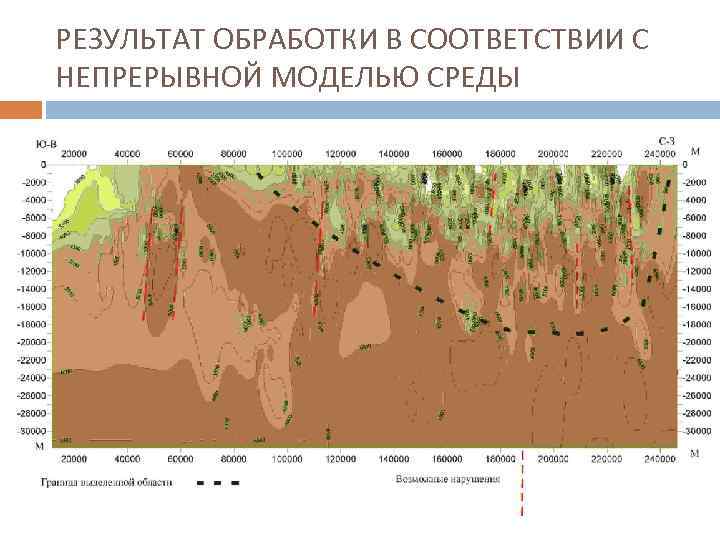

РЕЗУЛЬТАТ ОБРАБОТКИ В СООТВЕТСТВИИ С НЕПРЕРЫВНОЙ МОДЕЛЬЮ СРЕДЫ

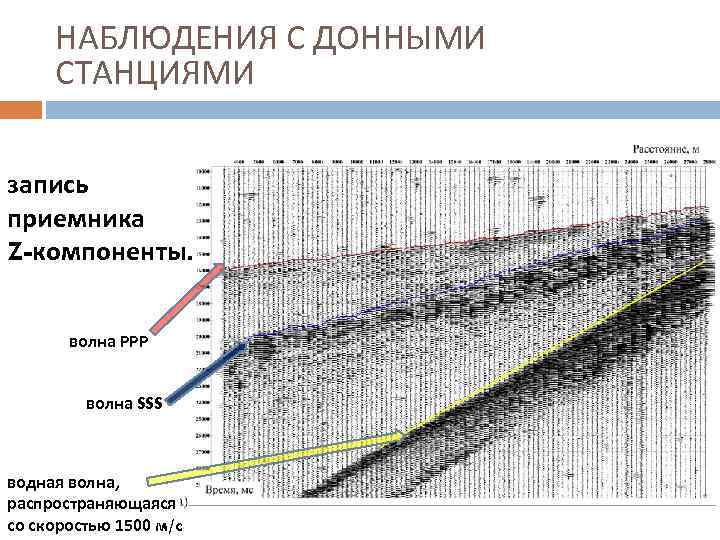

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ запись приемника Z-компоненты. волна РРР волна SSS водная волна, распространяющаяся со скоростью 1500 м/c

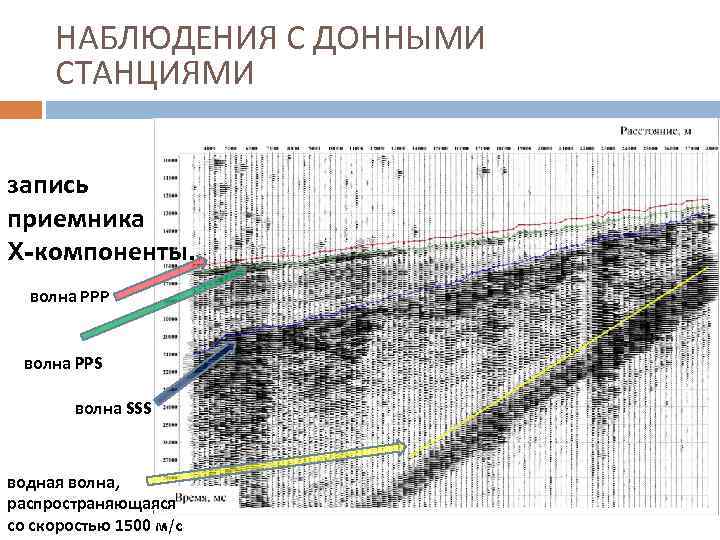

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ запись приемника X-компоненты. волна РРР волна PPS волна SSS водная волна, распространяющаяся со скоростью 1500 м/c

ГОДОГРАФЫ ПОПЕРЕЧНЫХ ВОЛН (SSS) НА ЗАПИСЯХ Х И У КОМПОНЕНТ

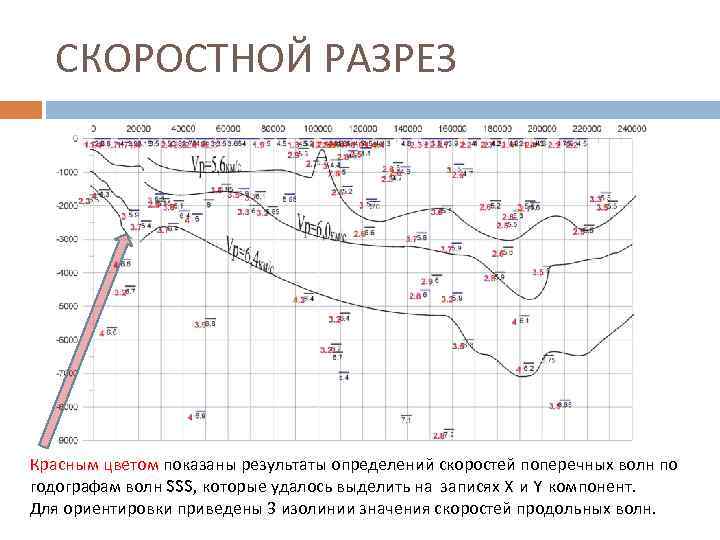

СКОРОСТНОЙ РАЗРЕЗ Красным цветом показаны результаты определений скоростей поперечных волн по годографам волн SSS, которые удалось выделить на записях X и Y компонент. Для ориентировки приведены 3 изолинии значения скоростей продольных волн.

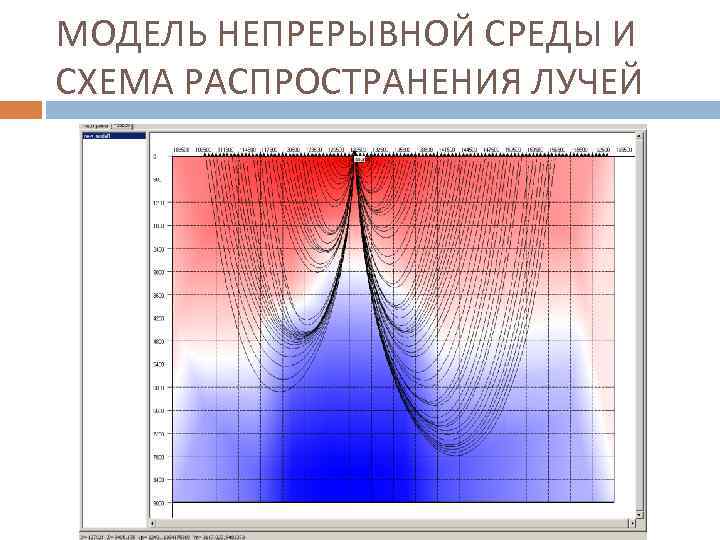

МОДЕЛЬ НЕПРЕРЫВНОЙ СРЕДЫ И СХЕМА РАСПРОСТРАНЕНИЯ ЛУЧЕЙ

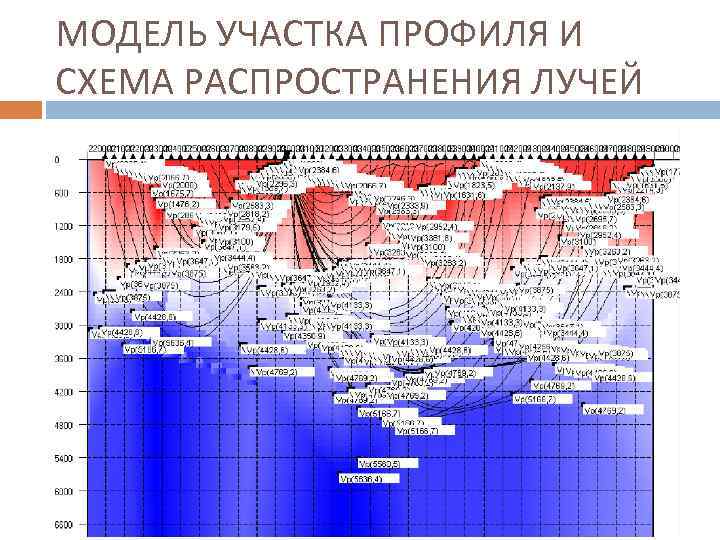

МОДЕЛЬ УЧАСТКА ПРОФИЛЯ И СХЕМА РАСПРОСТРАНЕНИЯ ЛУЧЕЙ

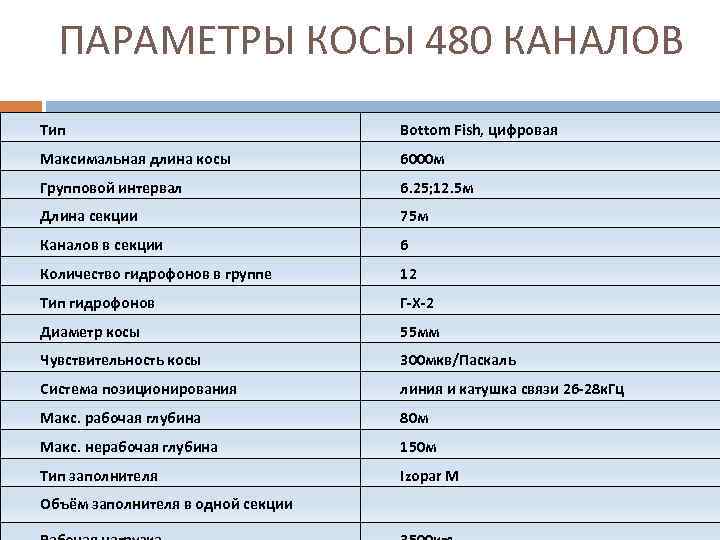

ПАРАМЕТРЫ КОСЫ 480 КАНАЛОВ Тип Bottom Fish, цифровая Максимальная длина косы 6000 м Групповой интервал 6. 25; 12. 5 м Длина секции 75 м Каналов в секции 6 Количество гидрофонов в группе 12 Тип гидрофонов Г-Х-2 Диаметр косы 55 мм Чувствительность косы 300 мкв/Паскаль Система позиционирования линия и катушка связи 26 -28 к. Гц Макс. рабочая глубина 80 м Макс. нерабочая глубина 150 м Тип заполнителя Izopar M Объём заполнителя в одной секции

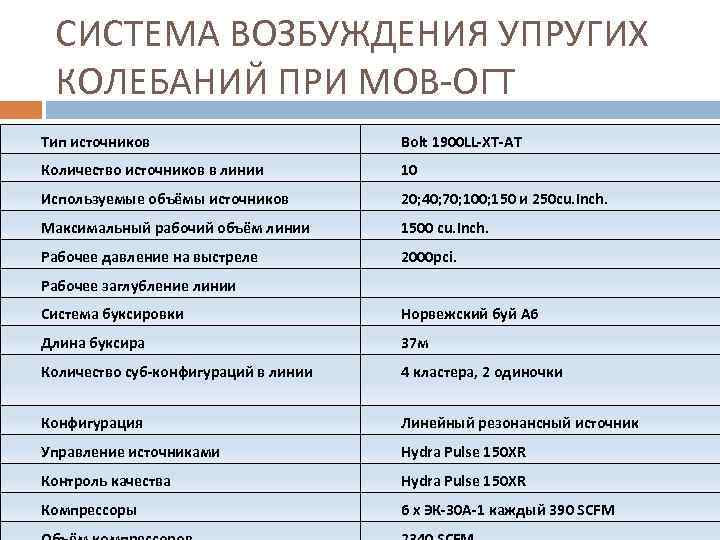

СИСТЕМА ВОЗБУЖДЕНИЯ УПРУГИХ КОЛЕБАНИЙ ПРИ МОВ-ОГТ Тип источников Bolt 1900 LL-XT-AT Количество источников в линии 10 Используемые объёмы источников 20; 40; 70; 100; 150 и 250 cu. Inch. Максимальный рабочий объём линии 1500 cu. Inch. Рабочее давление на выстреле 2000 pci. Рабочее заглубление линии Система буксировки Норвежский буй А 6 Длина буксира 37 м Количество суб-конфигураций в линии 4 кластера, 2 одиночки Конфигурация Линейный резонансный источник Управление источниками Hydra Pulse 150 XR Контроль качества Hydra Pulse 150 XR Компрессоры 6 х ЭК-30 А-1 каждый 390 SCFM

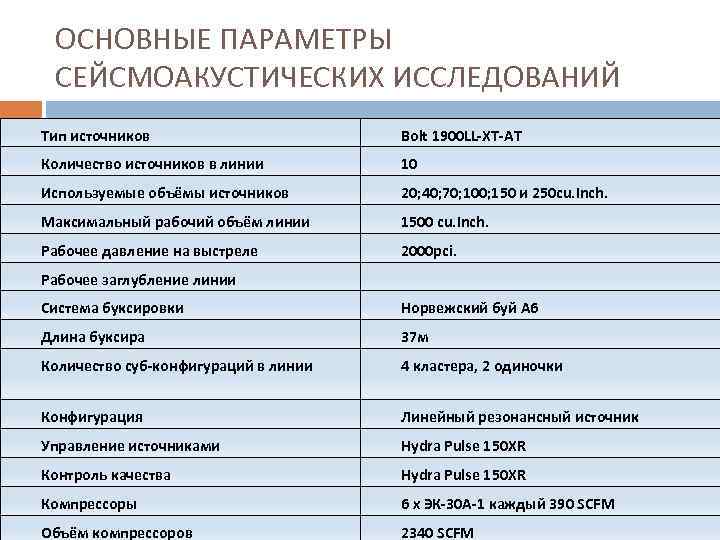

ОСНОВНЫЕ ПАРАМЕТРЫ СЕЙСМОАКУСТИЧЕСКИХ ИССЛЕДОВАНИЙ Тип источников Bolt 1900 LL-XT-AT Количество источников в линии 10 Используемые объёмы источников 20; 40; 70; 100; 150 и 250 cu. Inch. Максимальный рабочий объём линии 1500 cu. Inch. Рабочее давление на выстреле 2000 pci. Рабочее заглубление линии Система буксировки Норвежский буй А 6 Длина буксира 37 м Количество суб-конфигураций в линии 4 кластера, 2 одиночки Конфигурация Линейный резонансный источник Управление источниками Hydra Pulse 150 XR Контроль качества Hydra Pulse 150 XR Компрессоры 6 х ЭК-30 А-1 каждый 390 SCFM Объём компрессоров 2340 SCFM

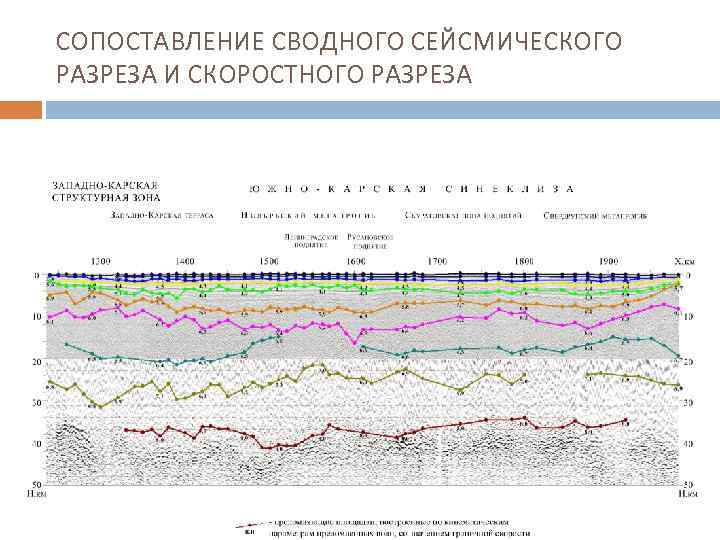

СОПОСТАВЛЕНИЕ СВОДНОГО СЕЙСМИЧЕСКОГО РАЗРЕЗА И СКОРОСТНОГО РАЗРЕЗА

СОПОСТАВЛЕНИЕ СВОДНОГО СЕЙСМИЧЕСКОГО РАЗРЕЗА И СКОРОСТНОГО РАЗРЕЗА

СОПОСТАВЛЕНИЕ СВОДНОГО СЕЙСМИЧЕСКОГО И ТОМОГРАФИЧЕСКОГО РАЗРЕЗОВ

ОБЪЕМНАЯ СЕЙСМИЧЕСКАЯ МОДЕЛЬ

ОБЪЕМНАЯ СЕЙСМИЧЕСКАЯ МОДЕЛЬ

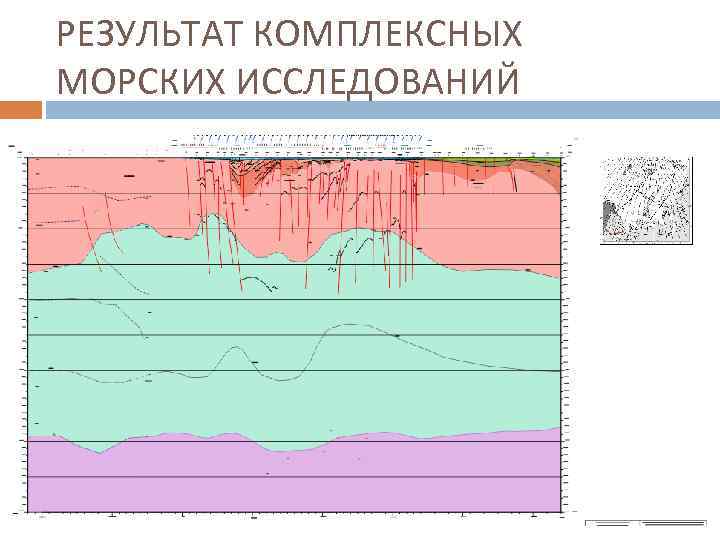

РЕЗУЛЬТАТ КОМПЛЕКСНЫХ МОРСКИХ ИССЛЕДОВАНИЙ
