МОРСКАЯ СЕЙСМОМЕТРИЯ ЛЕКЦИЯ 7 ПРИЕМНЫЕ СИСТЕМЫ

МОРСКАЯ СЕЙСМОМЕТРИЯ ЛЕКЦИЯ № 7 : ПРИЕМНЫЕ СИСТЕМЫ. ЧАСТЬ 1 : ПЛАВУЧИЕ ПЬЕЗОКОСЫ КУРС ЛЕКЦИЙ ДЛЯ 1 -ГО КУРСА МАГИСТРАТУРЫ

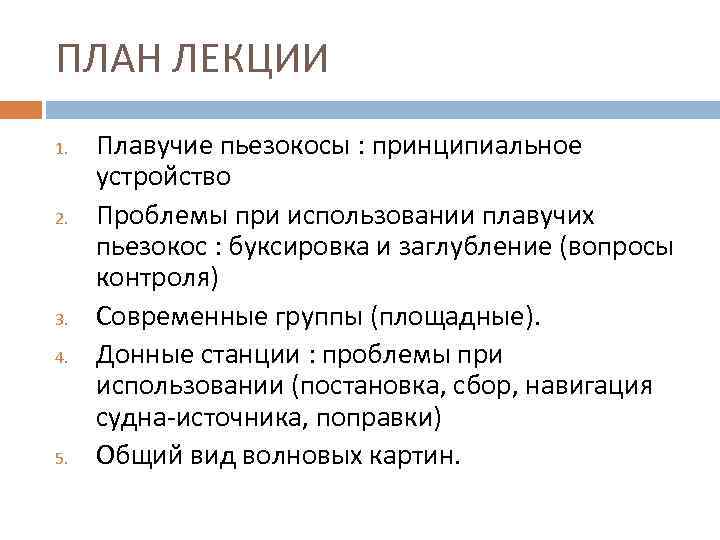

ПЛАН ЛЕКЦИИ 1. 2. 3. 4. 5. Плавучие пьезокосы : принципиальное устройство Проблемы при использовании плавучих пьезокос : буксировка и заглубление (вопросы контроля) Современные группы (площадные). Донные станции : проблемы при использовании (постановка, сбор, навигация судна-источника, поправки) Общий вид волновых картин.

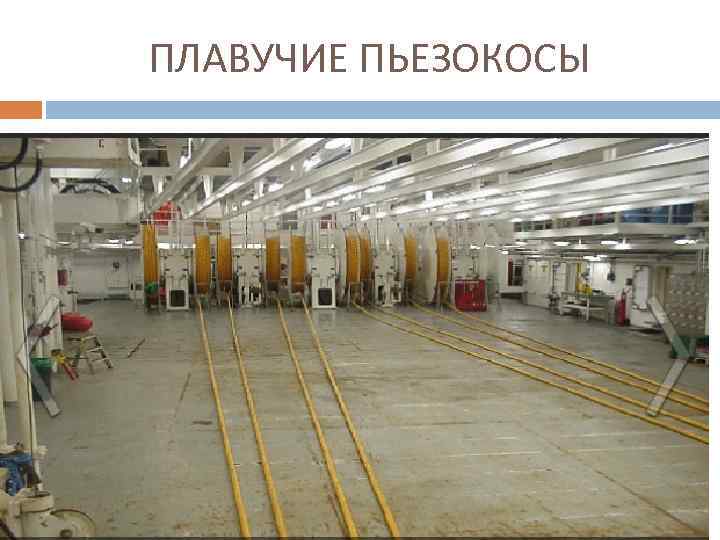

ПЛАВУЧИЕ ПЬЕЗОКОСЫ

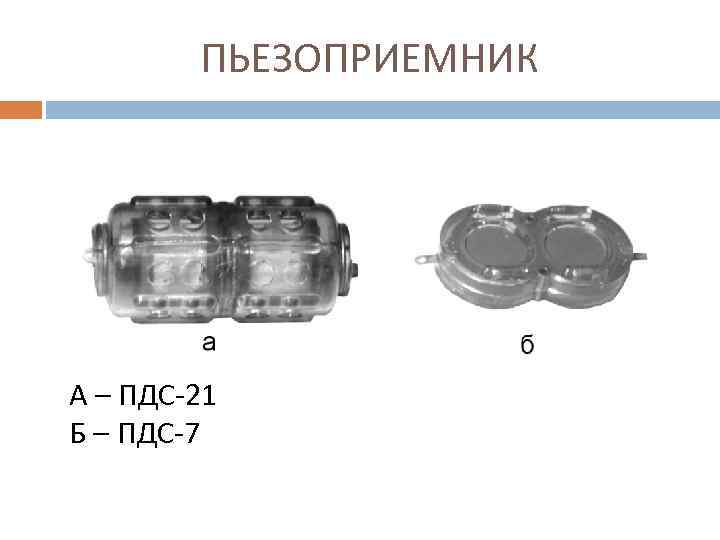

ПЬЕЗОПРИЕМНИК А – ПДС-21 Б – ПДС-7

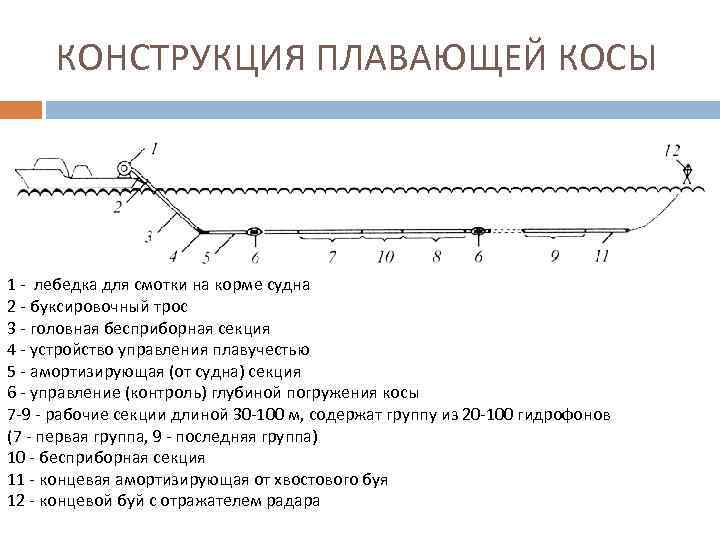

КОНСТРУКЦИЯ ПЛАВАЮЩЕЙ КОСЫ 1 - лебедка для смотки на корме судна 2 - буксировочный трос 3 - головная бесприборная секция 4 - устройство управления плавучестью 5 - амортизирующая (от судна) секция 6 - управление (контроль) глубиной погружения косы 7 -9 - рабочие секции длиной 30 -100 м, содержат группу из 20 -100 гидрофонов (7 - первая группа, 9 - последняя группа) 10 - бесприборная секция 11 - концевая амортизирующая от хвостового буя 12 - концевой буй с отражателем радара

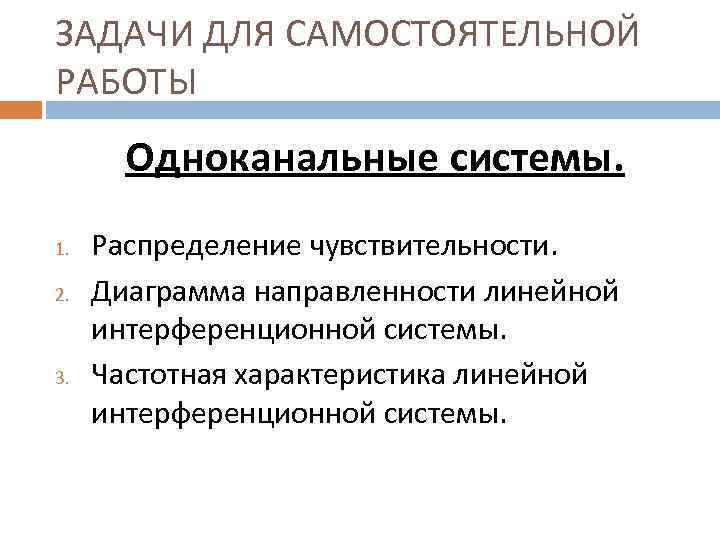

ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ Одноканальные системы. 1. 2. 3. Распределение чувствительности. Диаграмма направленности линейной интерференционной системы. Частотная характеристика линейной интерференционной системы.

ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ § § § Задача№ 1 Рассчитать диаграмму направленности для косы, состоящей из 51 пъезоприемника ПДС-21 (линейная группа) на базе 50 м. Задача№ 2 Рассчитать частотную характеристику для косы, состоящей из 51 пъезоприемника ПДС-21 (линейная группа) на базе 50 м. Задача№ 3 Рассчитать количество, расположение и коммутацию для косы, состоящей из пъезоприемников ПДС-21 на базе 50 метров с треугольной чувствительностью. Примечание: по желанию магистранта может быть взят любой другой пьезоприемник, но в решении задачи должны быть приведены его паспортные данные.

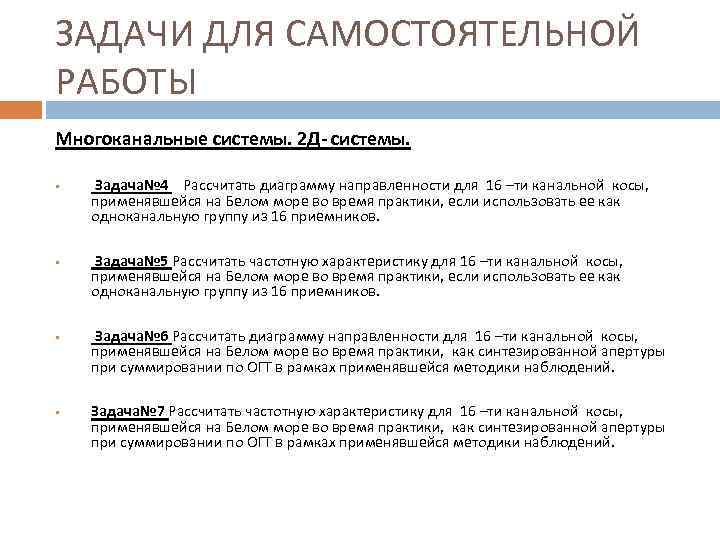

ЗАДАЧИ ДЛЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ Многоканальные системы. 2 Д- системы. § § Задача№ 4 Рассчитать диаграмму направленности для 16 –ти канальной косы, применявшейся на Белом море во время практики, если использовать ее как одноканальную группу из 16 приемников. Задача№ 5 Рассчитать частотную характеристику для 16 –ти канальной косы, применявшейся на Белом море во время практики, если использовать ее как одноканальную группу из 16 приемников. Задача№ 6 Рассчитать диаграмму направленности для 16 –ти канальной косы, применявшейся на Белом море во время практики, как синтезированной апертуры при суммировании по ОГТ в рамках применявшейся методики наблюдений. Задача№ 7 Рассчитать частотную характеристику для 16 –ти канальной косы, применявшейся на Белом море во время практики, как синтезированной апертуры при суммировании по ОГТ в рамках применявшейся методики наблюдений.

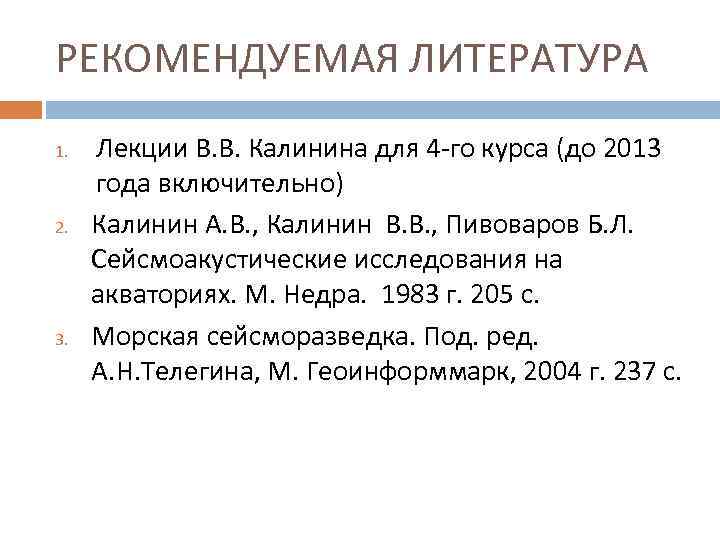

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. 2. 3. Лекции В. В. Калинина для 4 -го курса (до 2013 года включительно) Калинин А. В. , Калинин В. В. , Пивоваров Б. Л. Сейсмоакустические исследования на акваториях. М. Недра. 1983 г. 205 с. Морская сейсморазведка. Под. ред. А. Н. Телегина, М. Геоинформмарк, 2004 г. 237 с.

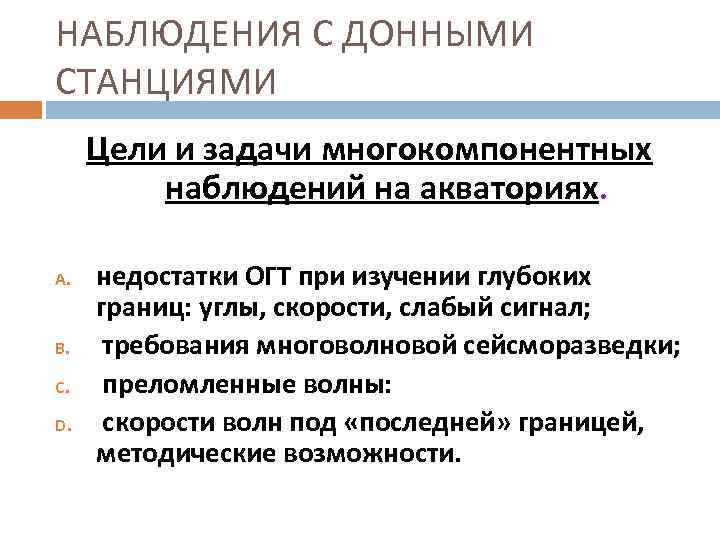

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ Цели и задачи многокомпонентных наблюдений на акваториях. A. B. C. D. недостатки ОГТ при изучении глубоких границ: углы, скорости, слабый сигнал; требования многоволновой сейсморазведки; преломленные волны: скорости волн под «последней» границей, методические возможности.

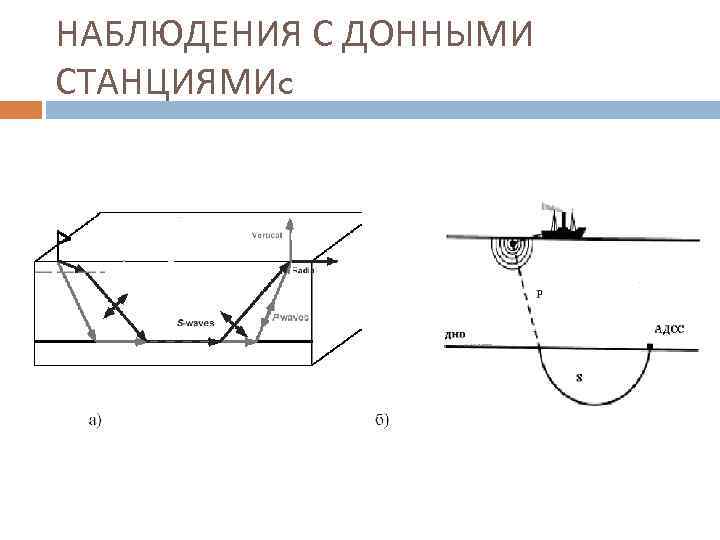

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИc

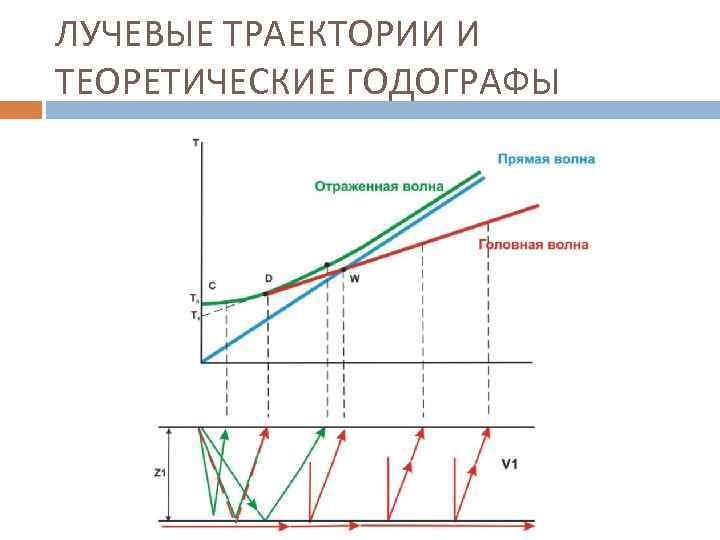

ЛУЧЕВЫЕ ТРАЕКТОРИИ И ТЕОРЕТИЧЕСКИЕ ГОДОГРАФЫ

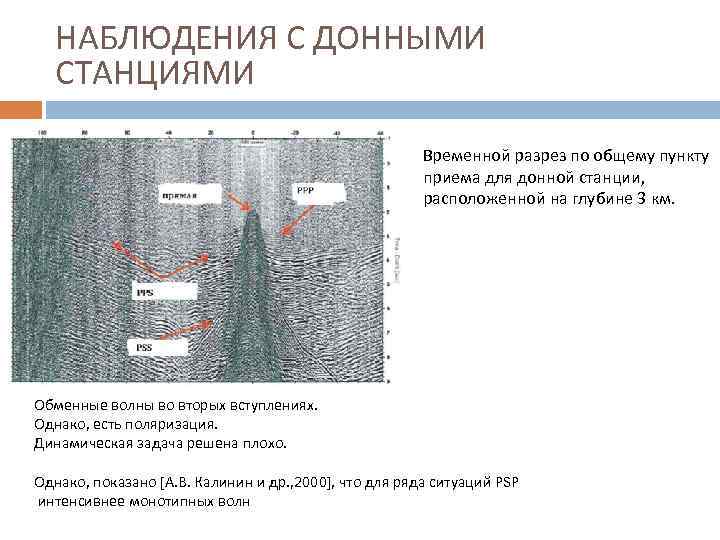

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ Временной разрез по общему пункту приема для донной станции, расположенной на глубине 3 км. Обменные волны во вторых вступлениях. Однако, есть поляризация. Динамическая задача решена плохо. Однако, показано [А. В. Калинин и др. , 2000], что для ряда ситуаций PSP интенсивнее монотипных волн

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ Расщепление поперечной волны на две волны, поляризованные в разных направлениях после прохождения анизотропной среды.

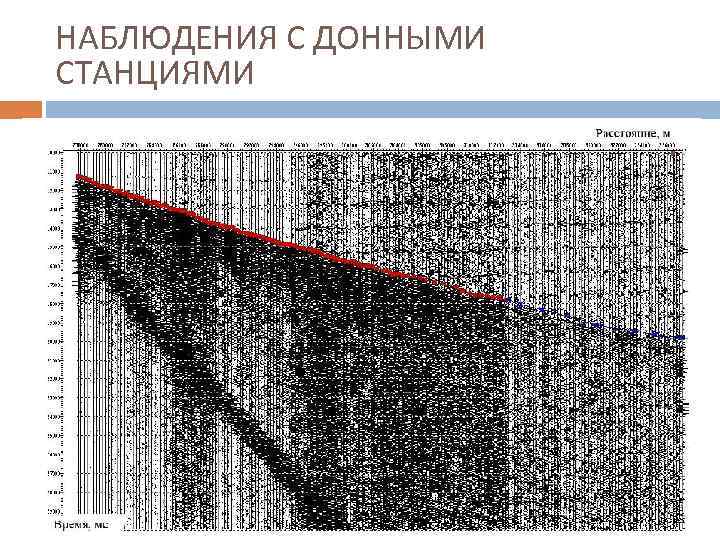

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ запись приемника Z-компоненты. волна РРР волна SSS водная волна, распространяющаяся со скоростью 1500 м/c

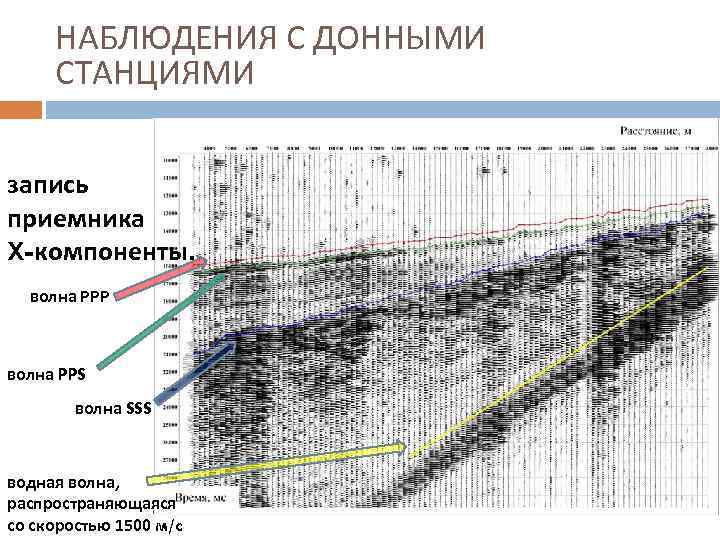

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ запись приемника X-компоненты. волна РРР волна PPS волна SSS водная волна, распространяющаяся со скоростью 1500 м/c

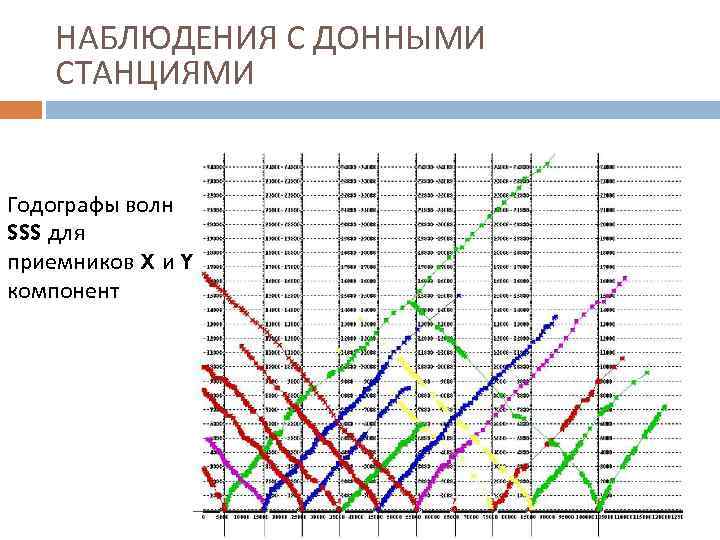

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ Годографы волн SSS для приемников X и Y компонент

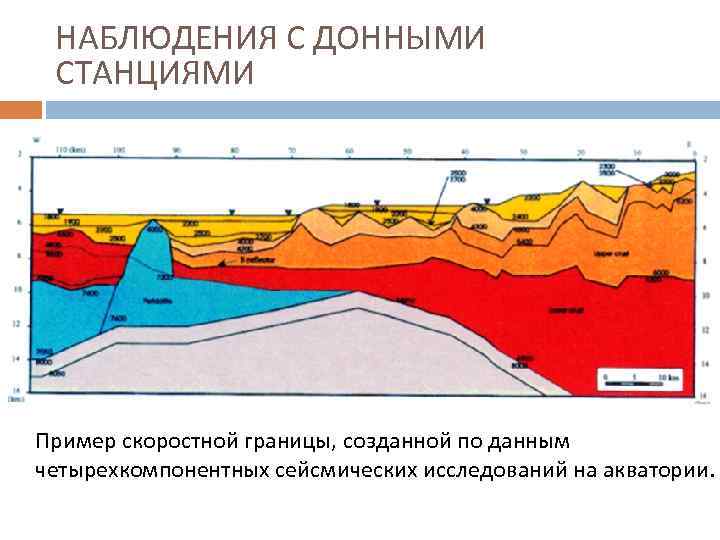

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ Пример скоростной границы, созданной по данным четырехкомпонентных сейсмических исследований на акватории.

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ Аппаратно-методическое обеспечение многокомпонентных морских сейсмических исследований. Донные косы (OBC) и донные станции (OBS – АДСС). Преимущества и недостатки. Методика проведения четырехкомпонентных сейсмических исследований на акваториях при использовании донной косы. Врезка : принципиальное строение четырехкомпонентного приемника.

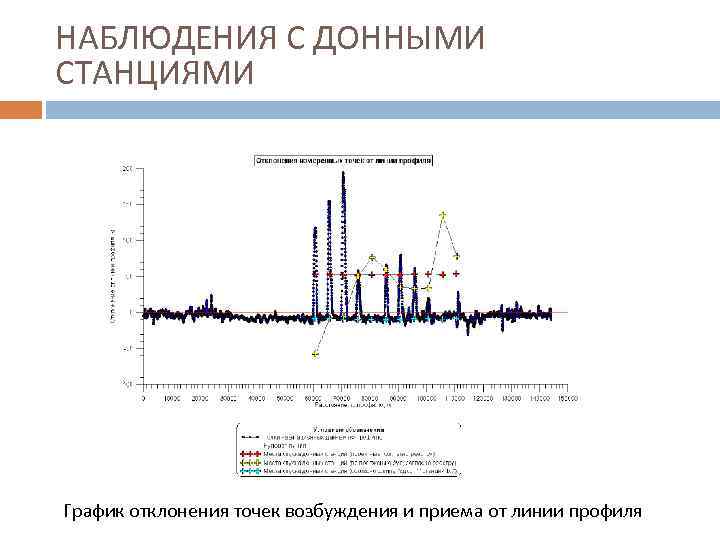

НАБЛЮДЕНИЯ С ДОННЫМИ СТАНЦИЯМИ График отклонения точек возбуждения и приема от линии профиля

НАБЛЮДЕНИЯ С ВЕРТИКАЛЬНЫМИ ПРИЕМНИКАМИ Пример волновой картины, записанной вертикальным сейсмоприемником. В первых вступлениях – головные волны.

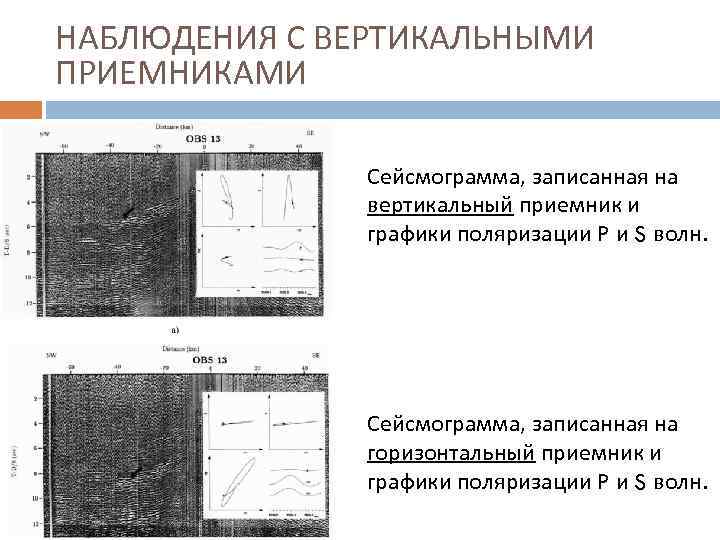

НАБЛЮДЕНИЯ С ВЕРТИКАЛЬНЫМИ ПРИЕМНИКАМИ Сейсмограмма, записанная на вертикальный приемник и графики поляризации P и S волн. Сейсмограмма, записанная на горизонтальный приемник и графики поляризации P и S волн.
