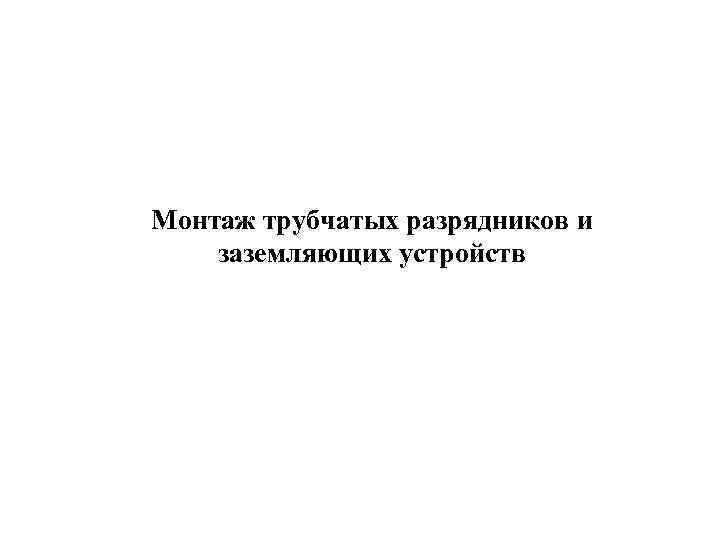

Монтаж трубчатых разрядников и заземляющих устройств

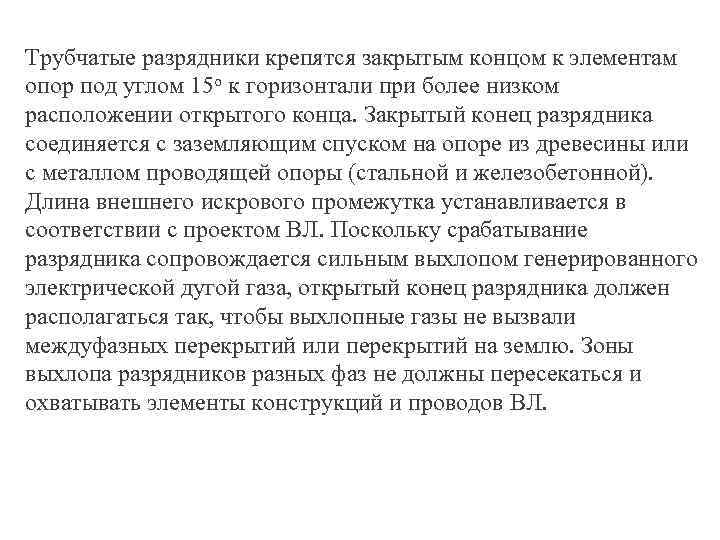

Трубчатые разрядники крепятся закрытым концом к элементам опор под углом 15 о к горизонтали при более низком расположении открытого конца. Закрытый конец разрядника соединяется с заземляющим спуском на опоре из древесины или с металлом проводящей опоры (стальной и железобетонной). Длина внешнего искрового промежутка устанавливается в соответствии с проектом ВЛ. Поскольку срабатывание разрядника сопровождается сильным выхлопом генерированного электрической дугой газа, открытый конец разрядника должен располагаться так, чтобы выхлопные газы не вызвали междуфазных перекрытий или перекрытий на землю. Зоны выхлопа разрядников разных фаз не должны пересекаться и охватывать элементы конструкций и проводов ВЛ.

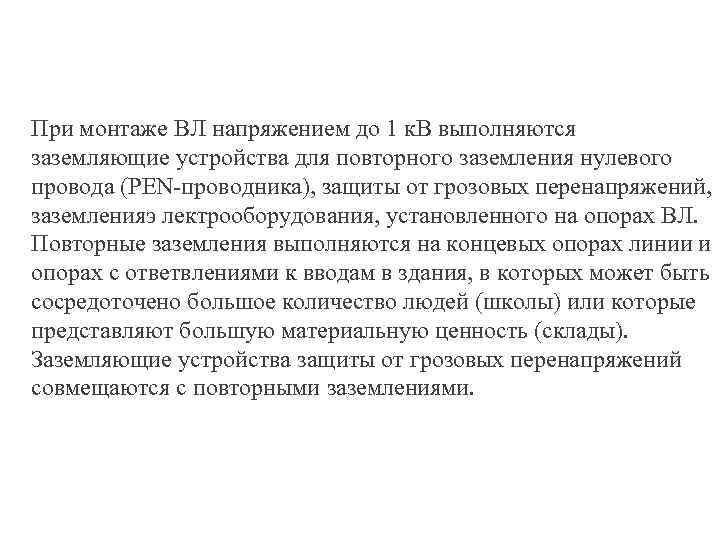

При монтаже ВЛ напряжением до 1 к. В выполняются заземляющие устройства для повторного заземления нулевого провода (РЕN-проводника), защиты от грозовых перенапряжений, заземленияэ лектрооборудования, установленного на опорах ВЛ. Повторные заземления выполняются на концевых опорах линии и опорах с ответвлениями к вводам в здания, в которых может быть сосредоточено большое количество людей (школы) или которые представляют большую материальную ценность (склады). Заземляющие устройства защиты от грозовых перенапряжений совмещаются с повторными заземлениями.

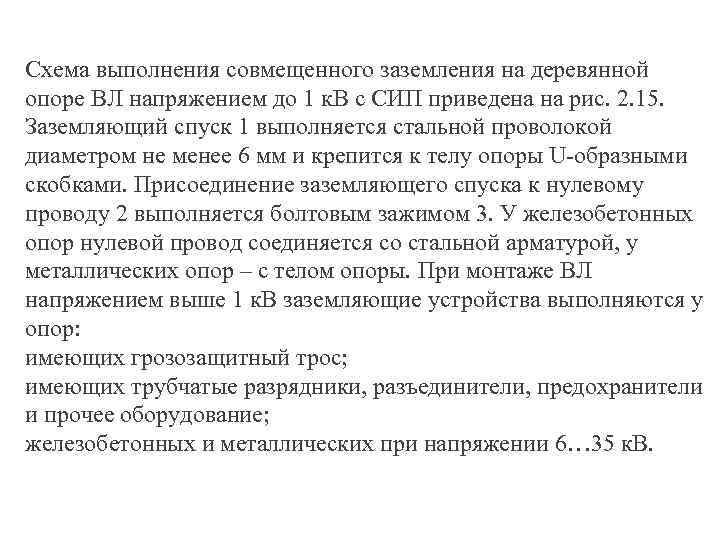

Схема выполнения совмещенного заземления на деревянной опоре ВЛ напряжением до 1 к. В с СИП приведена на рис. 2. 15. Заземляющий спуск 1 выполняется стальной проволокой диаметром не менее 6 мм и крепится к телу опоры U-образными скобками. Присоединение заземляющего спуска к нулевому проводу 2 выполняется болтовым зажимом 3. У железобетонных опор нулевой провод соединяется со стальной арматурой, у металлических опор – с телом опоры. При монтаже ВЛ напряжением выше 1 к. В заземляющие устройства выполняются у опор: имеющих грозозащитный трос; имеющих трубчатые разрядники, разъединители, предохранители и прочее оборудование; железобетонных и металлических при напряжении 6… 35 к. В.
Рис. 2. 15. Схема выполнения заземления на опоре ВЛ: (а) – верхняя часть опоры; (б) – опора с заземляющим устройством

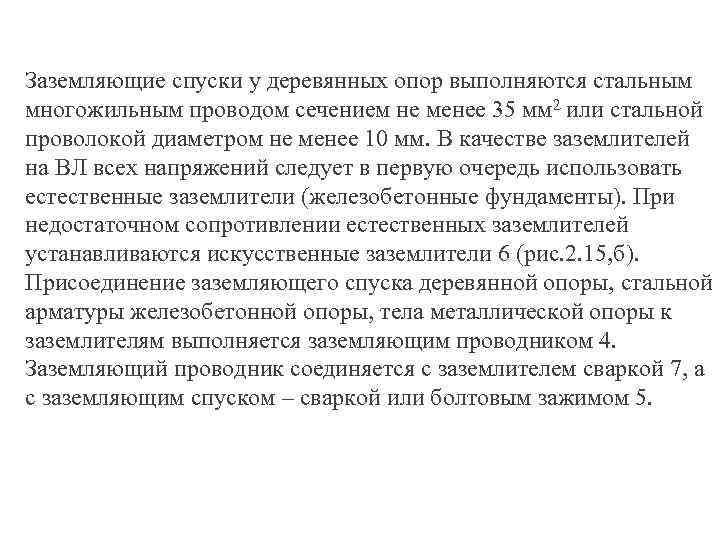

Заземляющие спуски у деревянных опор выполняются стальным многожильным проводом сечением не менее 35 мм 2 или стальной проволокой диаметром не менее 10 мм. В качестве заземлителей на ВЛ всех напряжений следует в первую очередь использовать естественные заземлители (железобетонные фундаменты). При недостаточном сопротивлении естественных заземлителей устанавливаются искусственные заземлители 6 (рис. 2. 15, б). Присоединение заземляющего спуска деревянной опоры, стальной арматуры железобетонной опоры, тела металлической опоры к заземлителям выполняется заземляющим проводником 4. Заземляющий проводник соединяется с заземлителем сваркой 7, а с заземляющим спуском – сваркой или болтовым зажимом 5.
