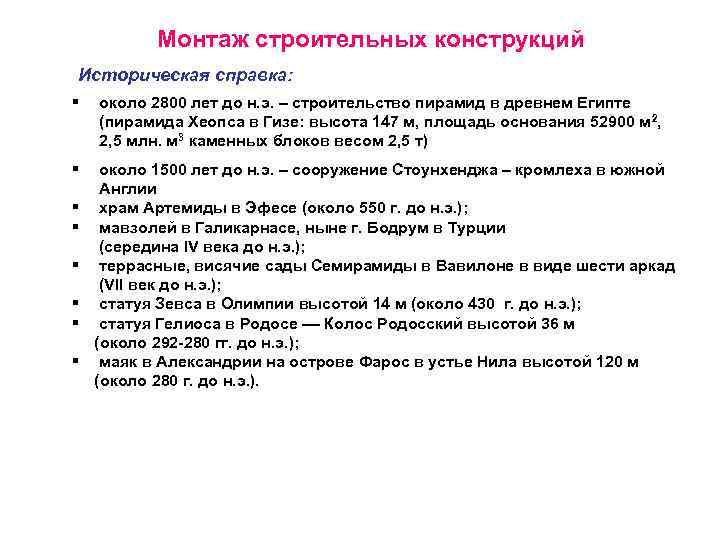

Монтаж строительных конструкций Историческая справка: § около 2800 лет до н. э. – строительство Монтаж строительных конструкций Историческая справка: § около 2800 лет до н. э. – строительство пирамид в древнем Египте (пирамида Хеопса в Гизе: высота 147 м, площадь основания 52900 м 2, 2, 5 млн. м 3 каменных блоков весом 2, 5 т) § около 1500 лет до н. э. – сооружение Стоунхенджа – кромлеха в южной Англии храм Артемиды в Эфесе (около 550 г. до н. э. ); мавзолей в Галикарнасе, ныне г. Бодрум в Турции (середина IV века до н. э. ); террасные, висячие сады Семирамиды в Вавилоне в виде шести аркад (VII век до н. э. ); статуя Зевса в Олимпии высотой 14 м (около 430 г. до н. э. ); статуя Гелиоса в Родосе –– Колос Родосский высотой 36 м (около 292 -280 гг. до н. э. ); маяк в Александрии на острове Фарос в устье Нила высотой 120 м (около 280 г. до н. э. ). § § §

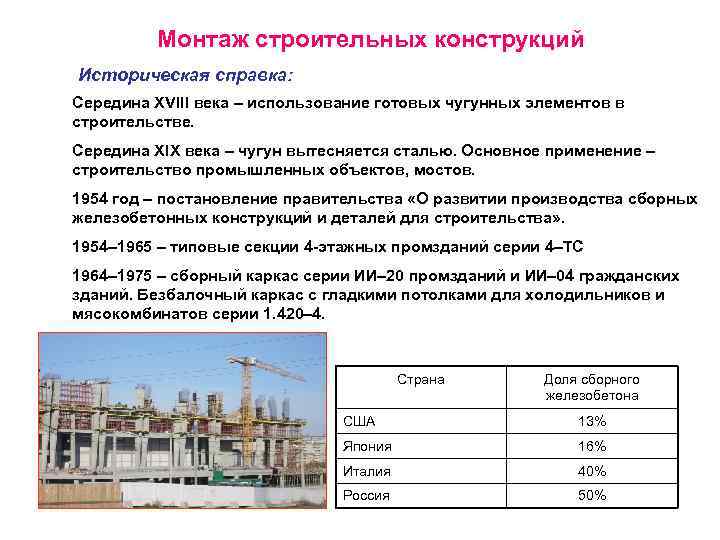

Монтаж строительных конструкций Историческая справка: Середина XVIII века – использование готовых чугунных элементов в Монтаж строительных конструкций Историческая справка: Середина XVIII века – использование готовых чугунных элементов в строительстве. Середина XIX века – чугун вытесняется сталью. Основное применение – строительство промышленных объектов, мостов. 1954 год – постановление правительства «О развитии производства сборных железобетонных конструкций и деталей для строительства» . 1954– 1965 – типовые секции 4 -этажных промзданий серии 4–ТС 1964– 1975 – сборный каркас серии ИИ– 20 промзданий и ИИ– 04 гражданских зданий. Безбалочный каркас с гладкими потолками для холодильников и мясокомбинатов серии 1. 420– 4. Страна Доля сборного железобетона США 13% Япония 16% Италия 40% Россия 50%

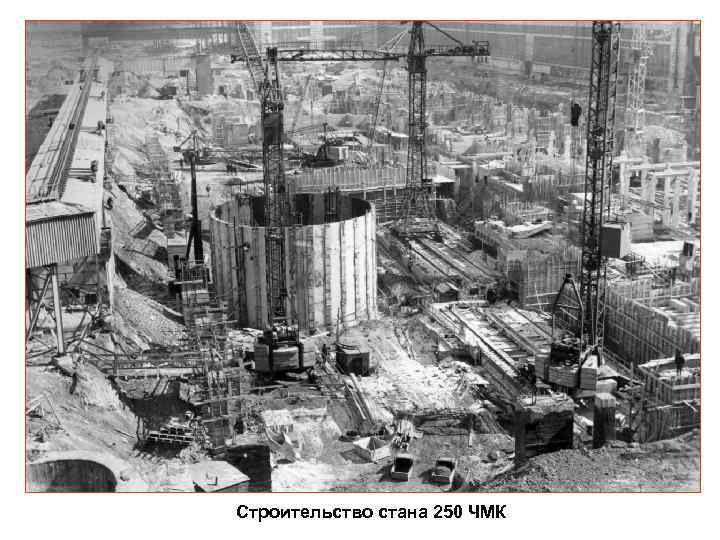

Строительство стана 250 ЧМК Строительство стана 250 ЧМК

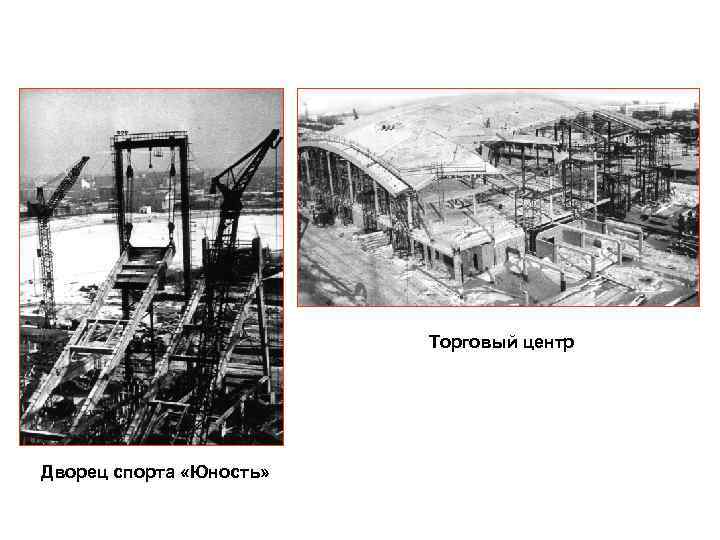

Торговый центр Дворец спорта «Юность» Торговый центр Дворец спорта «Юность»

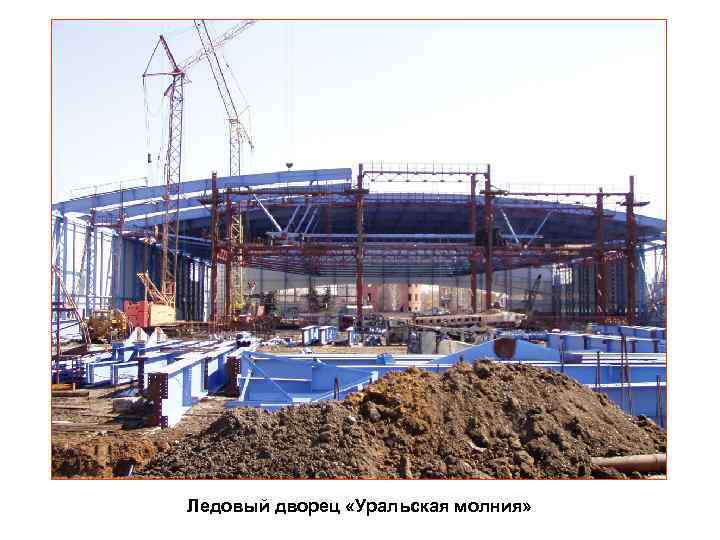

Ледовый дворец «Уральская молния» Ледовый дворец «Уральская молния»

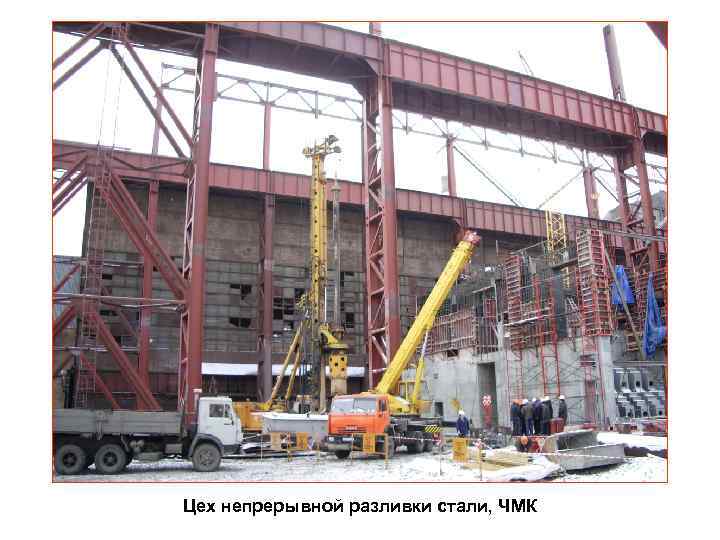

Цех непрерывной разливки стали, ЧМК Цех непрерывной разливки стали, ЧМК

Монтажные элементы промздания Монтажные элементы промздания

Монтажные элементы каркасного здания Монтажные элементы каркасного здания

Монтажные элементы панельного здания Монтажные элементы панельного здания

Принципы монтажа 1. Повышение заводской готовности, укрупнение и обустройство конструкций перед монтажом. 2. Монтаж Принципы монтажа 1. Повышение заводской готовности, укрупнение и обустройство конструкций перед монтажом. 2. Монтаж устойчивыми ячейками с применением устройств для временного крепления и обеспечением пространственной устойчивости конструкций на каждом этапе монтажа. 3. Монтаж вышележащих ярусов разрешается только после устройства проектных связей, замоноличивания стыков с обеспечением необходимой прочности бетона. 4. Монтаж методом «на себя» с обеспечением обзора крановщику и безопасности работ. 5. Использование формы и свойств конструкции для снижения трудоемкости монтажа.

Монтаж опоры ЛЭП на р. Оке, 1925 г. инж. В. Г. Шухов Монтаж опоры ЛЭП на р. Оке, 1925 г. инж. В. Г. Шухов

Монтаж арок Киевского (Брянского) вокзала в Москве, 1915 г. , инж. В. Г. Шухов Монтаж арок Киевского (Брянского) вокзала в Москве, 1915 г. , инж. В. Г. Шухов

Структура комплексного процесса монтажа Структура комплексного процесса монтажа

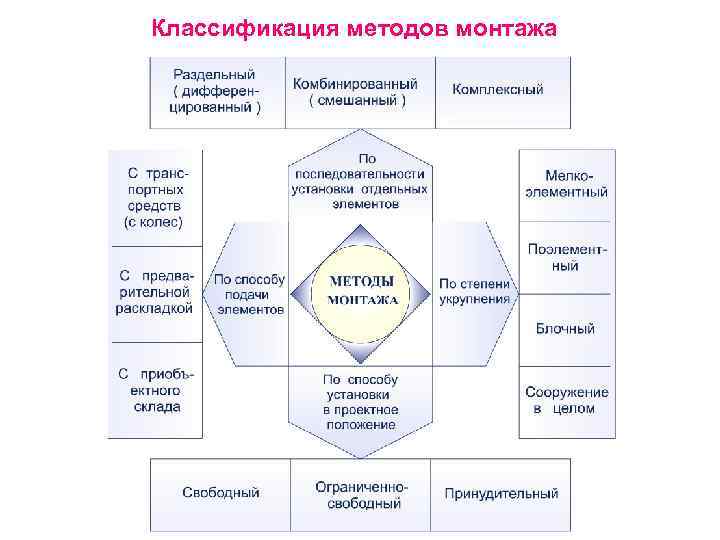

Классификация методов монтажа Классификация методов монтажа

Методы монтажа конструкций По способу подачи элементов: Маятниковая схема 1. С транспортных средств (с Методы монтажа конструкций По способу подачи элементов: Маятниковая схема 1. С транспортных средств (с колес) Челночно-маятниковая схема 2. С приобъектного склада 3. С предварительной раскладкой конструкций

По степени укрупнения: 1. Поэлементный (колонны, балки, фермы, плиты и т. д. ) 2. По степени укрупнения: 1. Поэлементный (колонны, балки, фермы, плиты и т. д. ) 2. Блочный (линейные, плоские или пространственные блоки) 3. Сооружение в целом (сборка сооружения в нижнем положении, единовременный подъем и установка в проектное положение)

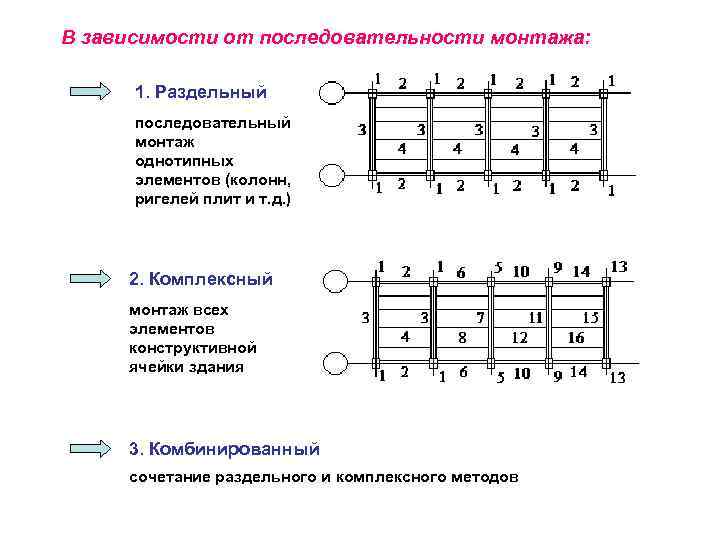

В зависимости от последовательности монтажа: 1. Раздельный последовательный монтаж однотипных элементов (колонн, ригелей плит В зависимости от последовательности монтажа: 1. Раздельный последовательный монтаж однотипных элементов (колонн, ригелей плит и т. д. ) 2. Комплексный монтаж всех элементов конструктивной ячейки здания 3. Комбинированный сочетание раздельного и комплексного методов

Транспортирование строительных конструкций Предельные габариты транспортного средства с грузом: – высота до 3, 8 Транспортирование строительных конструкций Предельные габариты транспортного средства с грузом: – высота до 3, 8 м; – ширина до 2, 5 м; – свес за задний борт до 2 м; – общая длина: до 20 м – с одним прицепом; до 24 м – с двумя прицепами. Виды прицепов и полуприцепов: – бортовые; – платформы; – раздвижные платформы; – панелевозы.

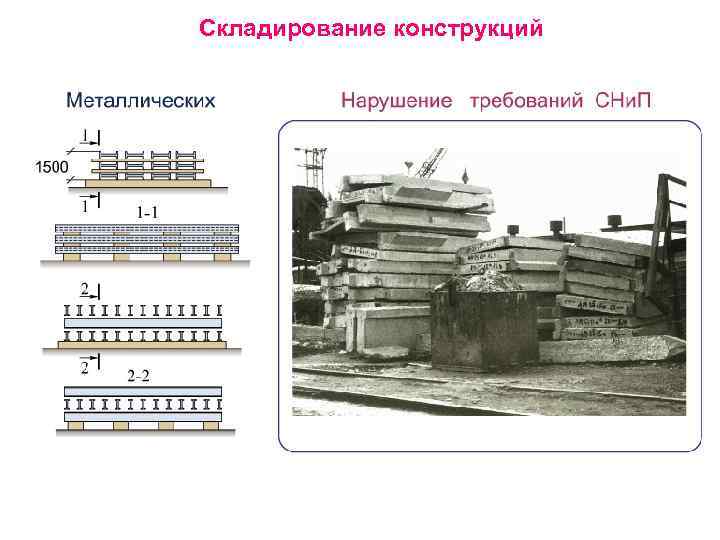

Складирование конструкций Высота h – не более 2, 5 м для ЖБК и не Складирование конструкций Высота h – не более 2, 5 м для ЖБК и не более 1, 5 м для МК. Подкладки располагают одну под другой строго по вертикали. Высота подкладок – не менее 2, 5 см и не менее высоты монтажных петель.

Складирование конструкций Складирование конструкций

Принципы складирования 1. Транспортирование и складирование в положении, близком к проектному для снижения монтажных Принципы складирования 1. Транспортирование и складирование в положении, близком к проектному для снижения монтажных нагрузок. 2. Обеспечение сохранности и безопасности (высота штабелей, ширина проходов, толщина подкладок и т. д. ). 3. Складирование в зоне действия крана, особенно при предварительной раскладке конструкций. 4. Обеспечение запаса материалов и изделий на несколько дней или недель работы (расчетный норматив запаса от 5 до 20 дней в зависимости от вида транспорта и материалов).

Подготовка конструкций к монтажу Укрупнение стальной фермы Подготовка конструкций к монтажу Укрупнение стальной фермы

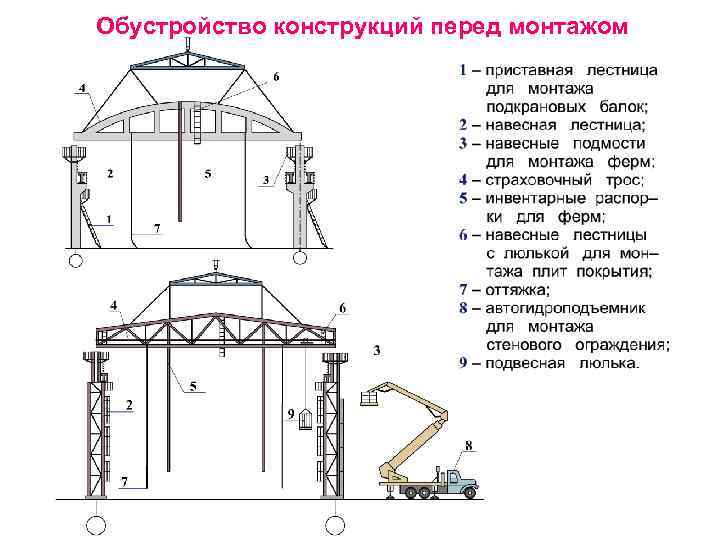

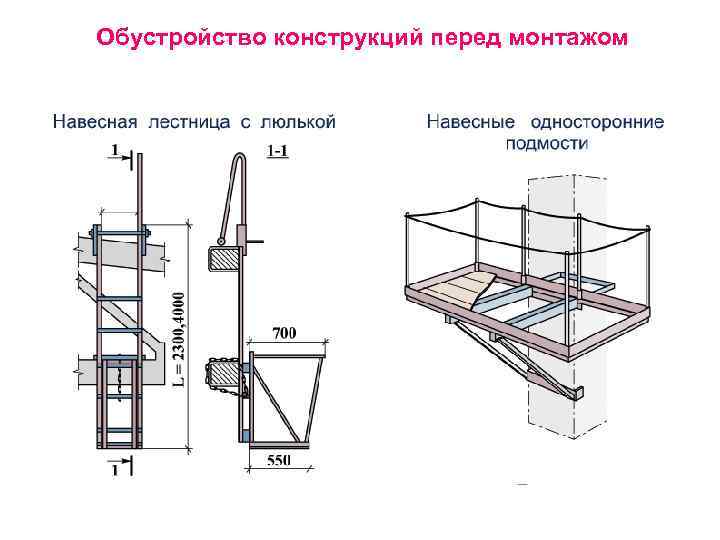

Обустройство конструкций перед монтажом Обустройство конструкций перед монтажом

Обустройство конструкций перед монтажом Обустройство конструкций перед монтажом

Обустройство конструкций перед монтажом Обустройство конструкций перед монтажом

Монтажные башенные краны Монтажные башенные краны

Выбор монтажного крана Выбор монтажного крана

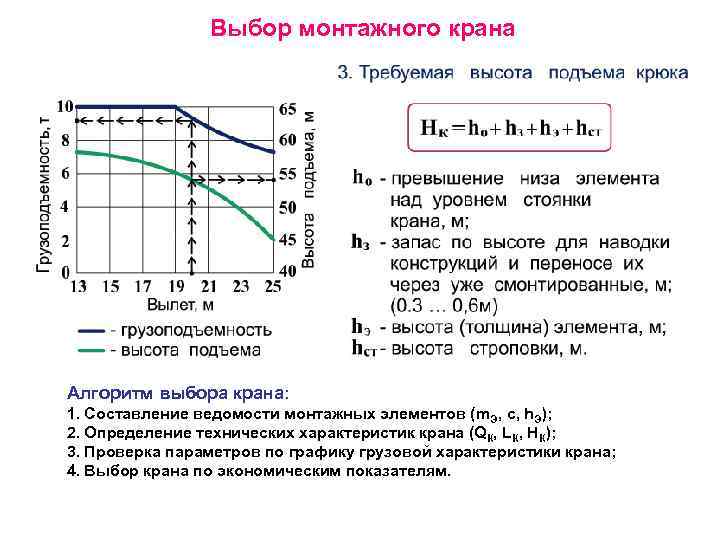

Выбор монтажного крана Алгоритм выбора крана: 1. Составление ведомости монтажных элементов (m. Э, c, Выбор монтажного крана Алгоритм выбора крана: 1. Составление ведомости монтажных элементов (m. Э, c, h. Э); 2. Определение технических характеристик крана (QК, LК, HК); 3. Проверка параметров по графику грузовой характеристики крана; 4. Выбор крана по экономическим показателям.

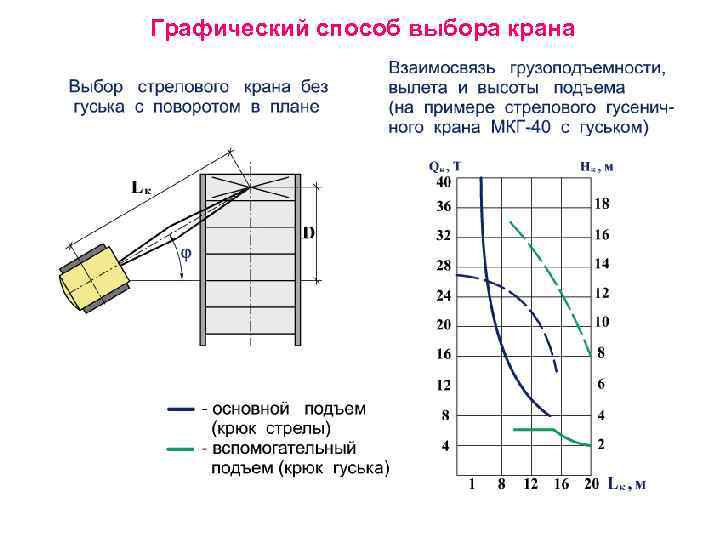

Графический способ выбора крана Графический способ выбора крана

Графический способ выбора крана Графический способ выбора крана

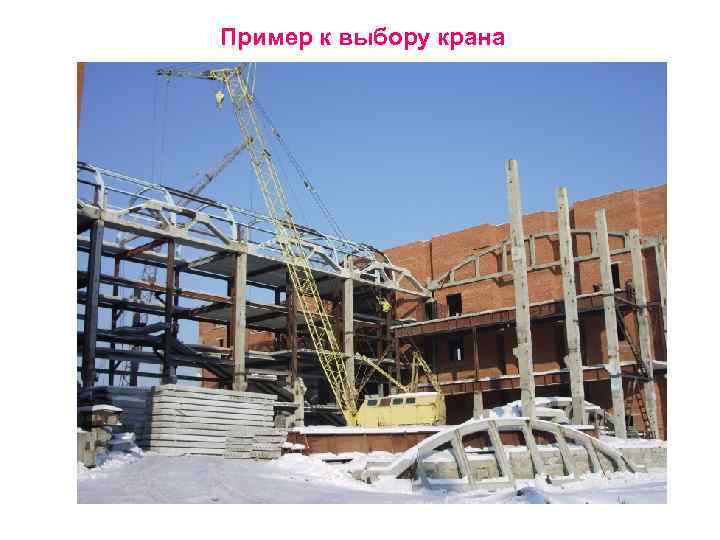

Пример к выбору крана Пример к выбору крана

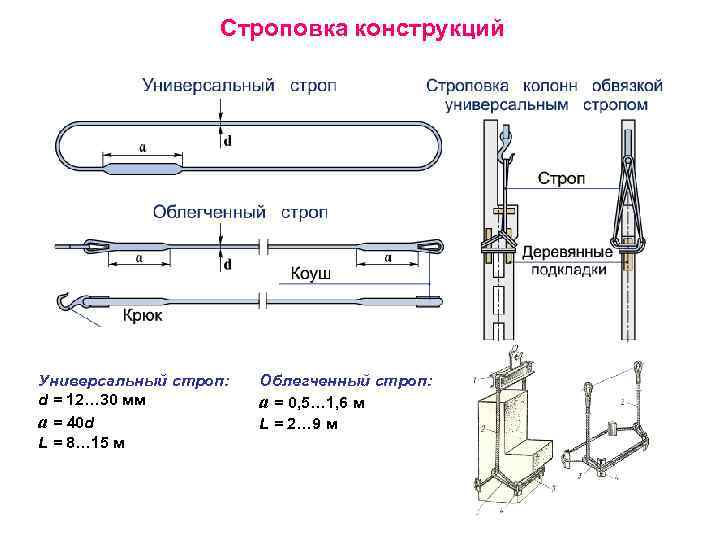

Строповка конструкций Универсальный строп: d = 12… 30 мм a = 40 d L Строповка конструкций Универсальный строп: d = 12… 30 мм a = 40 d L = 8… 15 м Облегченный строп: a = 0, 5… 1, 6 м L = 2… 9 м

Строповка конструкций К 3= 5… 6 – коэффициент запаса Строповка конструкций К 3= 5… 6 – коэффициент запаса

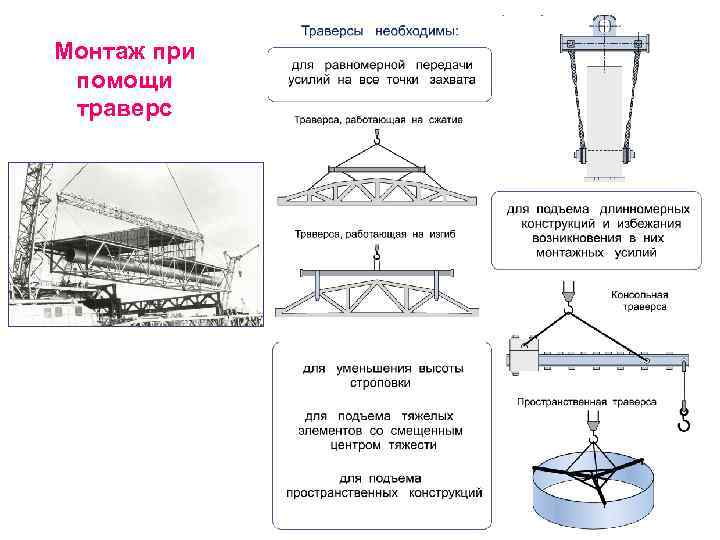

Монтаж при помощи траверс Монтаж при помощи траверс

Беспетлевая строповка конструкций рамочный захват клиновой захват штыревой захват для колонн фрикционный рамочный захват Беспетлевая строповка конструкций рамочный захват клиновой захват штыревой захват для колонн фрикционный рамочный захват вилочный захват клещевой захват клиновой захват вакуумный захват

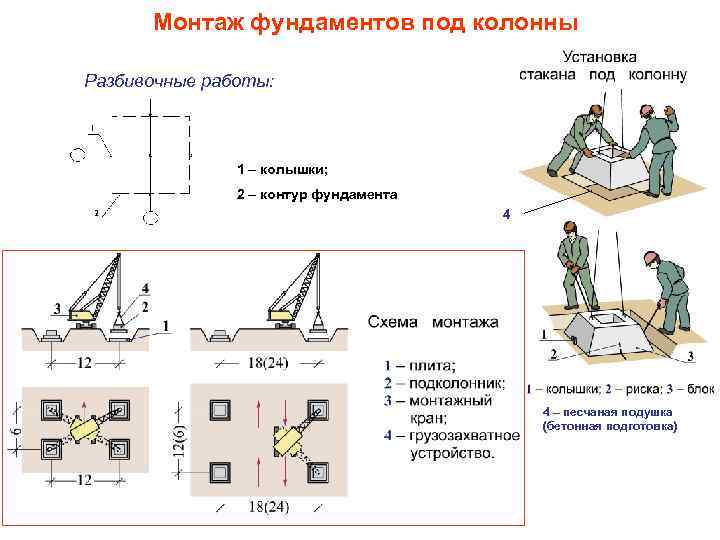

Монтаж фундаментов под колонны Разбивочные работы: 1 – колышки; 2 – контур фундамента 4 Монтаж фундаментов под колонны Разбивочные работы: 1 – колышки; 2 – контур фундамента 4 4 – песчаная подушка (бетонная подготовка)

Монтаж ленточных фундаментов Разбивочные работы: 1 – колышки; 2 – причалка На пучинистых и Монтаж ленточных фундаментов Разбивочные работы: 1 – колышки; 2 – причалка На пучинистых и просадочных грунтах: 4 4 – песчаная подушка

Монтаж колонн Методы монтажа колонн: Метод поворота со скольжением Монтаж колонн Методы монтажа колонн: Метод поворота со скольжением

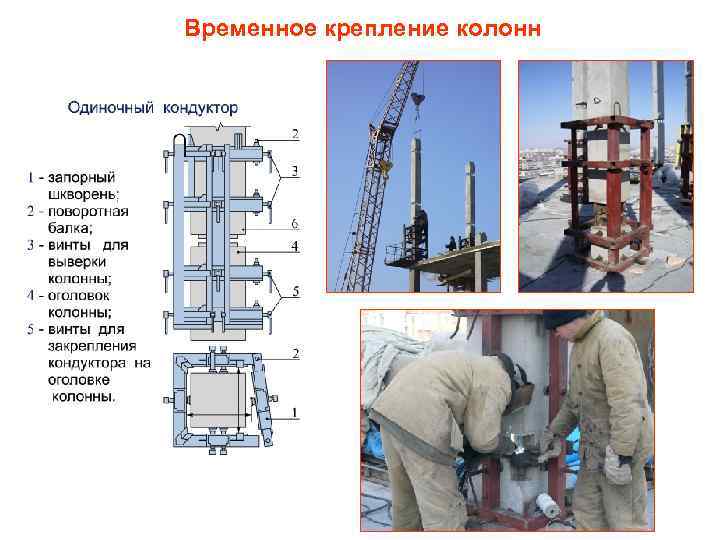

Временное крепление колонн При ширине грани до 400 мм – 1 клин; более 400 Временное крепление колонн При ширине грани до 400 мм – 1 клин; более 400 мм – 2 клина При длине колонны: до 12 м – расчалки не ставят; 12… 18 м – 2 расчалки; более 18 м – 3– 4 расчалки. 1 – фундамент; 2 – колонна; 3 – расчалка; 4 – узел крепления расчалки; 5 – клин.

Временное крепление колонн Временное крепление колонн

Безвыверочный монтаж стальных колонн Безвыверочный метод: Точность положения верхней плоскости фундамента: Точность Безвыверочный монтаж Безвыверочный монтаж стальных колонн Безвыверочный метод: Точность положения верхней плоскости фундамента: Точность Безвыверочный монтаж Монтаж с выверкой По высоте 1, 5 мм По уклону 1/1500 1/1000 фрезеровать

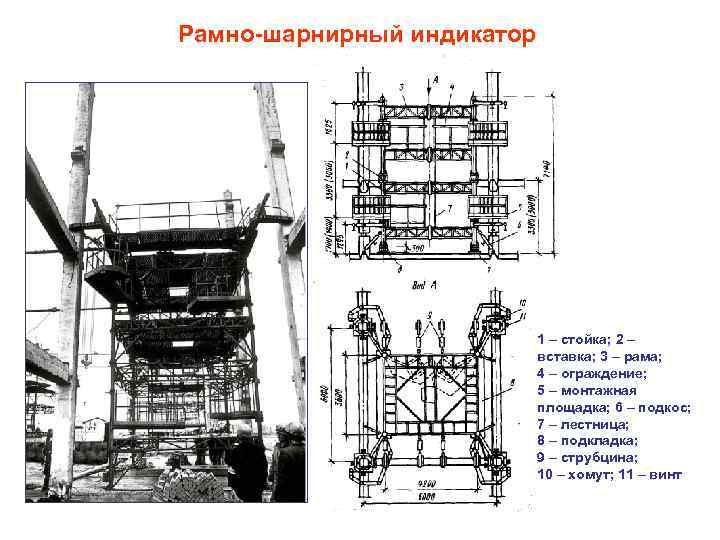

Рамно-шарнирный индикатор 1 – стойка; 2 – вставка; 3 – рама; 4 – ограждение; Рамно-шарнирный индикатор 1 – стойка; 2 – вставка; 3 – рама; 4 – ограждение; 5 – монтажная площадка; 6 – подкос; 7 – лестница; 8 – подкладка; 9 – струбцина; 10 – хомут; 11 – винт

Монтаж многоэтажного здания при помощи РШИ I, III – стоянки комплекта из четырех кондукторов Монтаж многоэтажного здания при помощи РШИ I, III – стоянки комплекта из четырех кондукторов РШИ. Последовательность монтажа: 1 – установка кондуктора; 2 – монтаж колонн; 3 – монтаж ригелей; 4 – монтаж распорных плит; 5 – монтаж ригелей 2 -го яруса; 6 – монтаж рядовых плит 1 -го и 2 -го ярусов после демонтажа РШИ.

Монтаж ригелей и подкрановых балок Монтаж ригелей и подкрановых балок

Монтаж стропильных балок и ферм Монтаж стропильных балок и ферм

Монтаж плит покрытий и перекрытий Монтаж плит покрытий и перекрытий

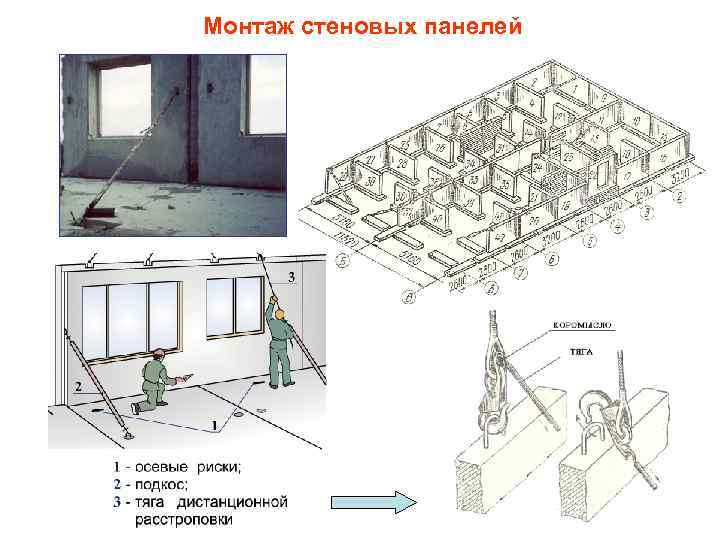

Монтаж стеновых панелей Монтаж стеновых панелей

Монтаж стеновых панелей Подкосы: Треугольные стойки: Монтаж стеновых панелей Подкосы: Треугольные стойки:

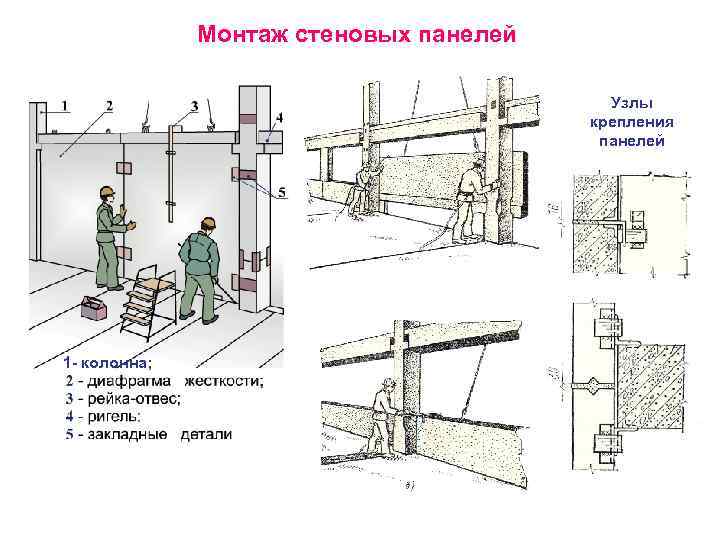

Монтаж стеновых панелей Узлы крепления панелей 1 - колонна; Монтаж стеновых панелей Узлы крепления панелей 1 - колонна;

Монтажные соединения Монтажные соединения

Монтажные соединения Закрытый стык Открытый стык Монтажные соединения Закрытый стык Открытый стык

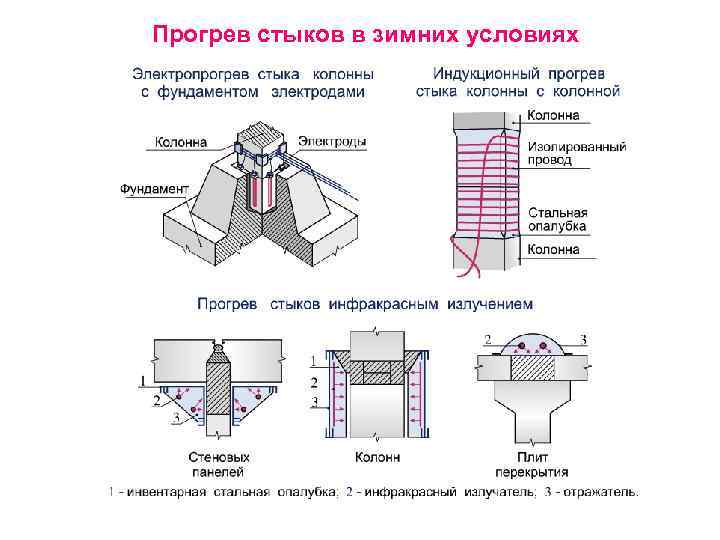

Прогрев стыков в зимних условиях Прогрев стыков в зимних условиях

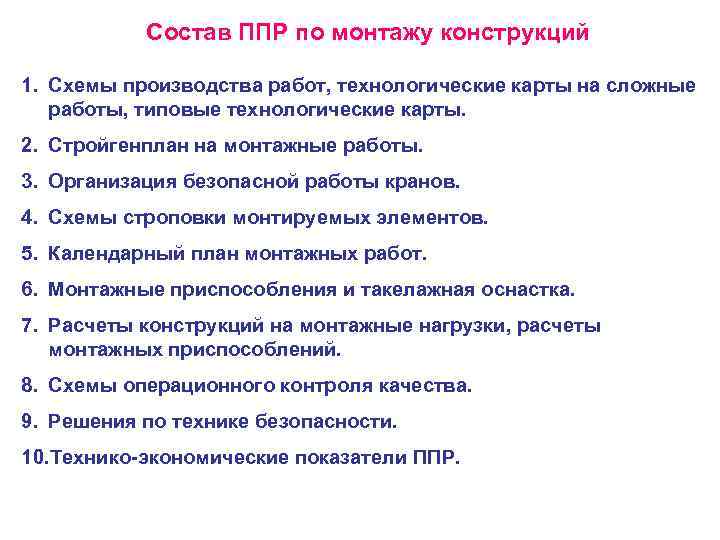

Состав ППР по монтажу конструкций 1. Схемы производства работ, технологические карты на сложные работы, Состав ППР по монтажу конструкций 1. Схемы производства работ, технологические карты на сложные работы, типовые технологические карты. 2. Стройгенплан на монтажные работы. 3. Организация безопасной работы кранов. 4. Схемы строповки монтируемых элементов. 5. Календарный план монтажных работ. 6. Монтажные приспособления и такелажная оснастка. 7. Расчеты конструкций на монтажные нагрузки, расчеты монтажных приспособлений. 8. Схемы операционного контроля качества. 9. Решения по технике безопасности. 10. Технико-экономические показатели ППР.

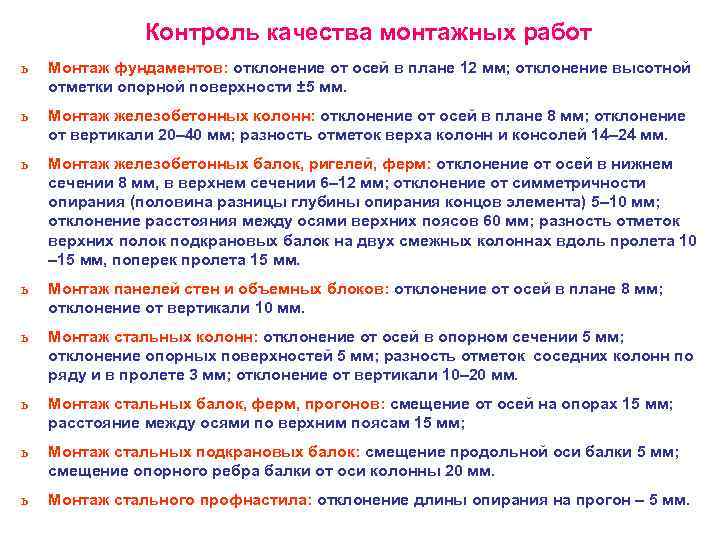

Контроль качества монтажных работ ь Монтаж фундаментов: отклонение от осей в плане 12 мм; Контроль качества монтажных работ ь Монтаж фундаментов: отклонение от осей в плане 12 мм; отклонение высотной отметки опорной поверхности ± 5 мм. ь Монтаж железобетонных колонн: отклонение от осей в плане 8 мм; отклонение от вертикали 20– 40 мм; разность отметок верха колонн и консолей 14– 24 мм. ь Монтаж железобетонных балок, ригелей, ферм: отклонение от осей в нижнем сечении 8 мм, в верхнем сечении 6– 12 мм; отклонение от симметричности опирания (половина разницы глубины опирания концов элемента) 5– 10 мм; отклонение расстояния между осями верхних поясов 60 мм; разность отметок верхних полок подкрановых балок на двух смежных колоннах вдоль пролета 10 – 15 мм, поперек пролета 15 мм. ь Монтаж панелей стен и объемных блоков: отклонение от осей в плане 8 мм; отклонение от вертикали 10 мм. ь Монтаж стальных колонн: отклонение от осей в опорном сечении 5 мм; отклонение опорных поверхностей 5 мм; разность отметок соседних колонн по ряду и в пролете 3 мм; отклонение от вертикали 10– 20 мм. ь Монтаж стальных балок, ферм, прогонов: смещение от осей на опорах 15 мм; расстояние между осями по верхним поясам 15 мм; ь Монтаж стальных подкрановых балок: смещение продольной оси балки 5 мм; смещение опорного ребра балки от оси колонны 20 мм. ь Монтаж стального профнастила: отклонение длины опирания на прогон – 5 мм.
