Монтаж промышленных СКВ Монтаж промышленных СКВ

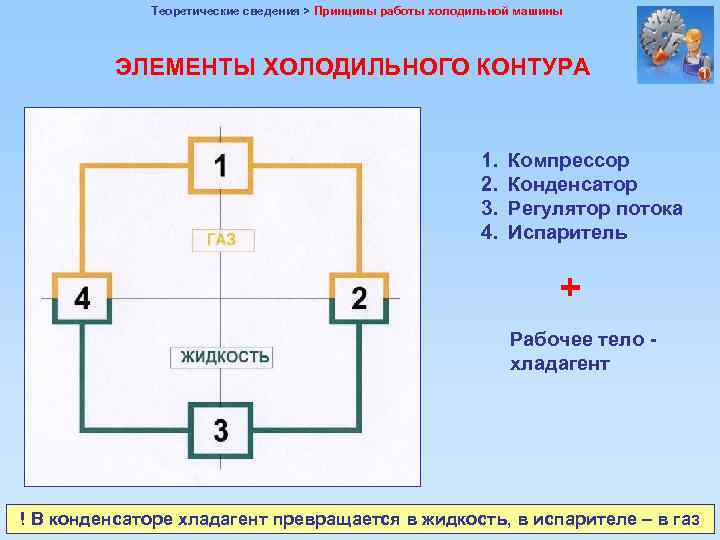

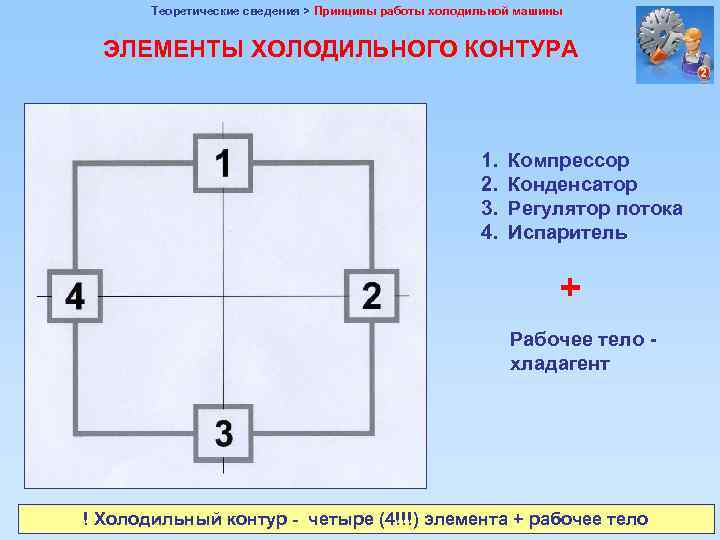

Теоретические сведения > Принципы работы холодильной машины ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА 1. 2. 3. 4. Теоретические сведения > Принципы работы холодильной машины ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА 1. 2. 3. 4. Компрессор Конденсатор Регулятор потока Испаритель + Рабочее тело хладагент ! Холодильный контур - четыре (4!!!) элемента + рабочее тело

Теоретические сведения > Принципы работы холодильной машины ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА 1. 2. 3. 4. Теоретические сведения > Принципы работы холодильной машины ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА 1. 2. 3. 4. Компрессор Конденсатор Регулятор потока Испаритель + Рабочее тело хладагент ! Компрессор (1) повышает давление, регулятор потока (3) - понижает

Теоретические сведения > Принципы работы холодильной машины ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА 1. 2. 3. 4. Теоретические сведения > Принципы работы холодильной машины ЭЛЕМЕНТЫ ХОЛОДИЛЬНОГО КОНТУРА 1. 2. 3. 4. Компрессор Конденсатор Регулятор потока Испаритель + Рабочее тело хладагент ! В конденсаторе хладагент превращается в жидкость, в испарителе – в газ

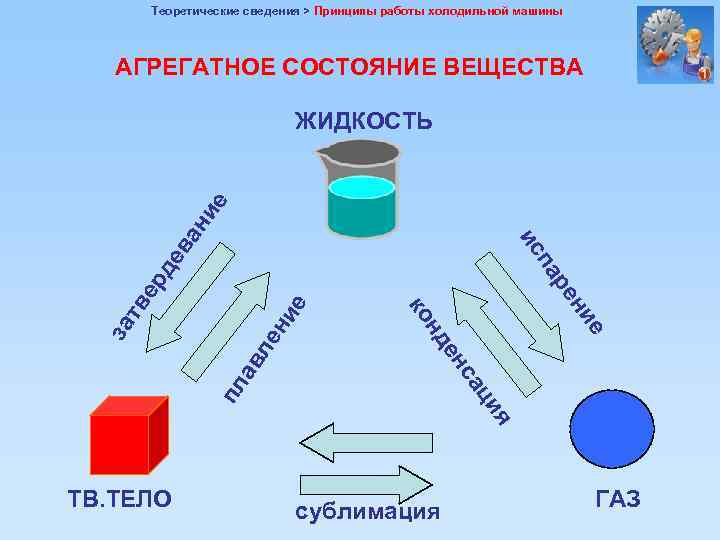

Теоретические сведения > Принципы работы холодильной машины АГРЕГАТНОЕ СОСТОЯНИЕ ВЕЩЕСТВА ие пл ав л Теоретические сведения > Принципы работы холодильной машины АГРЕГАТНОЕ СОСТОЯНИЕ ВЕЩЕСТВА ие пл ав л ен за ие я ци ТВ. ТЕЛО н ре са ен нд ко тв па ер де ис ва ни е ЖИДКОСТЬ сублимация ГАЗ

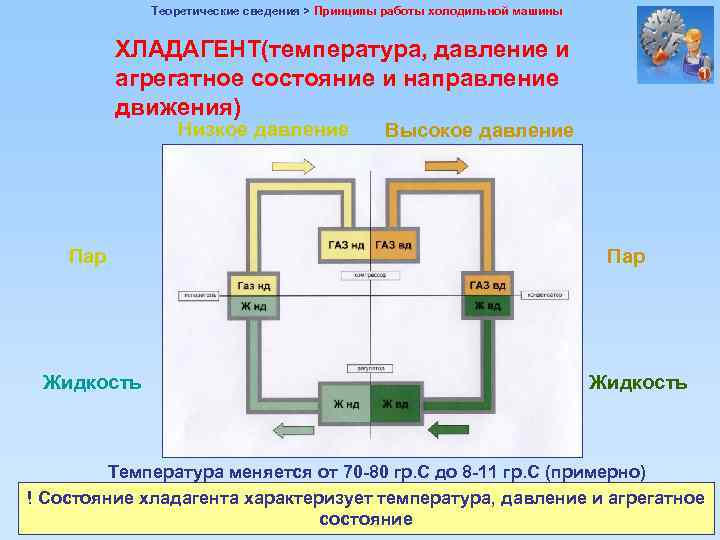

Теоретические сведения > Принципы работы холодильной машины ХЛАДАГЕНТ(температура, давление и агрегатное состояние и направление Теоретические сведения > Принципы работы холодильной машины ХЛАДАГЕНТ(температура, давление и агрегатное состояние и направление движения) Низкое давление Пар Жидкость Высокое давление Пар Жидкость Температура меняется от 70 -80 гр. С до 8 -11 гр. С (примерно) ! Состояние хладагента характеризует температура, давление и агрегатное состояние

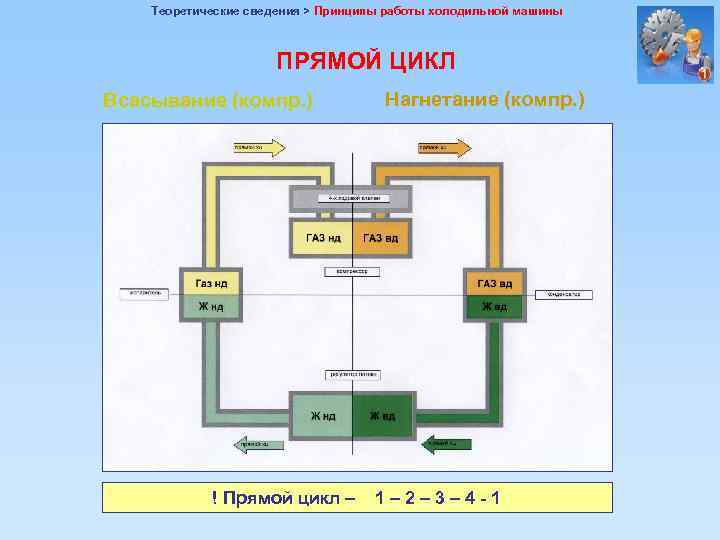

Теоретические сведения > Принципы работы холодильной машины ПРЯМОЙ ЦИКЛ Всасывание (компр. ) ! Прямой Теоретические сведения > Принципы работы холодильной машины ПРЯМОЙ ЦИКЛ Всасывание (компр. ) ! Прямой цикл – Нагнетание (компр. ) 1– 2– 3– 4 -1

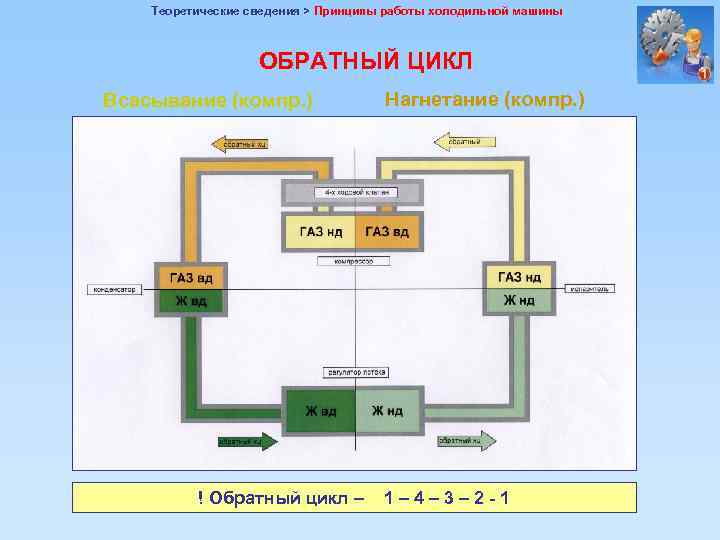

Теоретические сведения > Принципы работы холодильной машины ОБРАТНЫЙ ЦИКЛ Всасывание (компр. ) ! Обратный Теоретические сведения > Принципы работы холодильной машины ОБРАТНЫЙ ЦИКЛ Всасывание (компр. ) ! Обратный цикл – Нагнетание (компр. ) 1– 4– 3– 2 -1

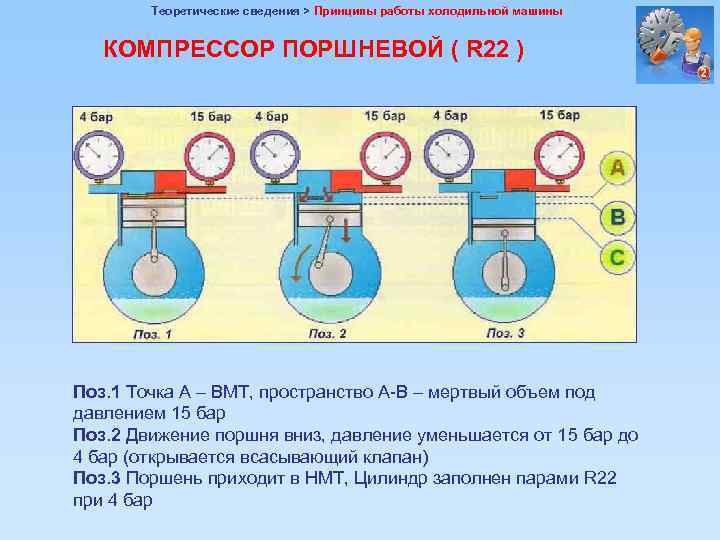

Теоретические сведения > Принципы работы холодильной машины КОМПРЕССОР ПОРШНЕВОЙ ( R 22 ) Поз. Теоретические сведения > Принципы работы холодильной машины КОМПРЕССОР ПОРШНЕВОЙ ( R 22 ) Поз. 1 Точка А – ВМТ, пространство А-В – мертвый объем под давлением 15 бар Поз. 2 Движение поршня вниз, давление уменьшается от 15 бар до 4 бар (открывается всасывающий клапан) Поз. 3 Поршень приходит в НМТ, Цилиндр заполнен парами R 22 при 4 бар

Теоретические сведения > Принципы работы холодильной машины КОМПРЕССОР ПОРШНЕВОЙ ( R 22 ) Поз. Теоретические сведения > Принципы работы холодильной машины КОМПРЕССОР ПОРШНЕВОЙ ( R 22 ) Поз. 4 Точка С – НМТ, в компрессор поступило только то количество газа, которое содержится между В и С(давление 4 бар) Поз. 5 Движение поршня вверх, давление увеличивается с 4 бар до 15 бар (открывается нагнетательный клапан) Поз. 3 Поршень возвращается в ВМТ, количество паров хладагента при 15 бар такое же, что и в поз. 1

Теоретические сведения > Принципы работы холодильной машины КОНДЕНСАТОР С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ А. Пары R Теоретические сведения > Принципы работы холодильной машины КОНДЕНСАТОР С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ А. Пары R 22, перегретые до 70 гр. С (прим. ) из компрессора попадают в конденсатор А-В. Перегрев паров снижается от 70 гр. С до 38 гр. С при постоянном давлении В. Появляются первые капли жидкости R 22 (температура 38 гр. С – температура конденсации R 22 при давлении 14 бар) В-С. Процесс конденсации, при постоянном давлении и температуре ( 14 бар и 38 гр. С) С. Последние молекулы газа конденсируются при температуре 38 гр. С С-D. Хладагент весь сконденсировался и жидкость продолжает охлаждаться с 38 гр. С до 32 гр. С (П/О) D. R 22 только в жидкой фазе ( давл. 14 бар, темп. 32 гр. С)

Теоретические сведения > Принципы работы холодильной машины ПЕРЕОХЛАЖДЕНИЕ (П/О) ЖИДКОСТИ Переохлаждением жидкости (П/О) называется Теоретические сведения > Принципы работы холодильной машины ПЕРЕОХЛАЖДЕНИЕ (П/О) ЖИДКОСТИ Переохлаждением жидкости (П/О) называется разность между температурой конденсации жидкости (считывается с манометра ВД) при данном давлении и температурой самой жидкости при этом же давлении (измеряется на выходе из конденсатора). П/О = Тконд. - Тж = 38 – 32 = 6 (сх. выше) Для конденсаторов с воздушным охлаждением: -нормальное П/О – от 4 до 7 -низкое П/О – менее 4 (нехватка хладагента) -высокое П/О – более 7 (избыток хладагента)

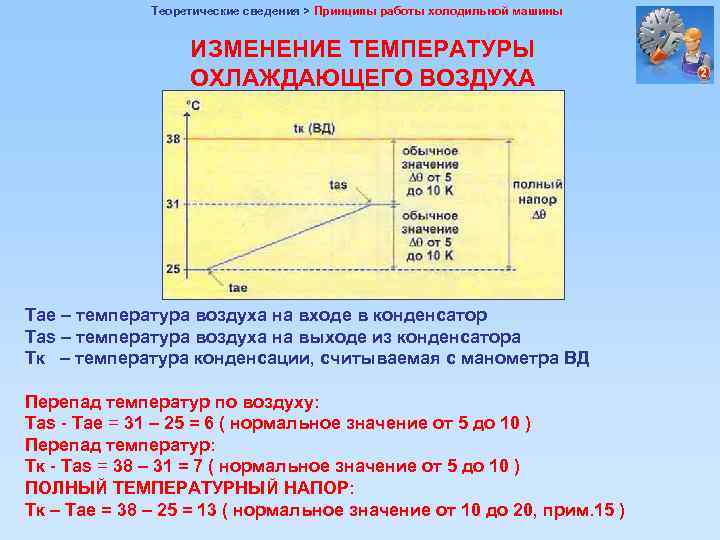

Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ФАЗОВОГО СОСТОЯНИЯ ХЛАДАГЕНТА А-В. Перегрев паров Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ФАЗОВОГО СОСТОЯНИЯ ХЛАДАГЕНТА А-В. Перегрев паров снижается от 70 гр. С до 38 гр. С при постоянном давлении (зона снятия перегрева) В. Появляются первые капли жидкости R 22 (температура 38 гр. С – температура конденсации R 22 при давлении 14 бар) В-С. Процесс конденсации, при постоянном давлении 14 бар и температуре 38 гр. С С. Последние молекулы газа конденсируются при температуре 38 гр. С С-D. Переохлаждение жидкого R 22 от 38 гр. С до 32 гр. С (зона переохлаждения - П/О) D. R 22 только в жидкой фазе ( давл. 14 бар, темп. 32 гр. С)

Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ФАЗОВОГО СОСТОЯНИЯ ХЛАДАГЕНТА Наружный воздух, который Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ФАЗОВОГО СОСТОЯНИЯ ХЛАДАГЕНТА Наружный воздух, который охлаждает конденсатор и поступает на вход с температурой 25 гр. С, нагревается до 31 гр. С, отбирая тепло, выделяемое хладагентом

Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕГО ВОЗДУХА Tae – температура Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕГО ВОЗДУХА Tae – температура воздуха на входе в конденсатор Tas – температура воздуха на выходе из конденсатора Tк – температура конденсации, считываемая с манометра ВД Перепад температур по воздуху: Tas - Tae = 31 – 25 = 6 ( нормальное значение от 5 до 10 ) Перепад температур: Tк - Tas = 38 – 31 = 7 ( нормальное значение от 5 до 10 ) ПОЛНЫЙ ТЕМПЕРАТУРНЫЙ НАПОР: Tк – Tae = 38 – 25 = 13 ( нормальное значение от 10 до 20, прим. 15 )

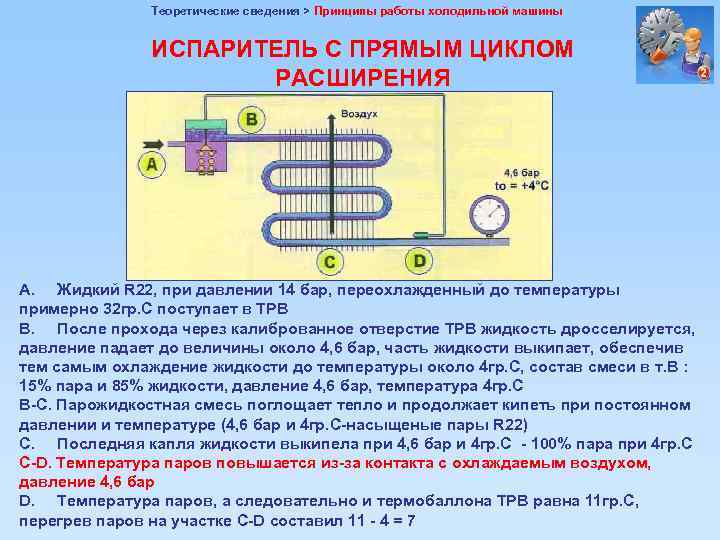

Теоретические сведения > Принципы работы холодильной машины ИСПАРИТЕЛЬ С ПРЯМЫМ ЦИКЛОМ РАСШИРЕНИЯ А. Жидкий Теоретические сведения > Принципы работы холодильной машины ИСПАРИТЕЛЬ С ПРЯМЫМ ЦИКЛОМ РАСШИРЕНИЯ А. Жидкий R 22, при давлении 14 бар, переохлажденный до температуры примерно 32 гр. С поступает в ТРВ В. После прохода через калиброванное отверстие ТРВ жидкость дросселируется, давление падает до величины около 4, 6 бар, часть жидкости выкипает, обеспечив тем самым охлаждение жидкости до температуры около 4 гр. С, состав смеси в т. В : 15% пара и 85% жидкости, давление 4, 6 бар, температура 4 гр. С В-С. Парожидкостная смесь поглощает тепло и продолжает кипеть при постоянном давлении и температуре (4, 6 бар и 4 гр. С-насыщеные пары R 22) С. Последняя капля жидкости выкипела при 4, 6 бар и 4 гр. С - 100% пара при 4 гр. С С-D. Температура паров повышается из-за контакта с охлаждаемым воздухом, давление 4, 6 бар D. Температура паров, а следовательно и термобаллона ТРВ равна 11 гр. С, перегрев паров на участке C-D составил 11 - 4 = 7

Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ ОХЛАЖДАЕМОГО ВОЗДУХА Tae – температура Теоретические сведения > Принципы работы холодильной машины ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ ОХЛАЖДАЕМОГО ВОЗДУХА Tae – температура воздуха на входе в испаритель Tas – температура воздуха на выходе из испарителя Tо – температура кипения хладагента в испарителе, определяется по манометру НД Перепад температур по воздуху: Tae - Tas = 22 – 15 = 7 ( нормальное значение от 6 до 10 ) ПОЛНЫЙ ТЕМПЕРАТУРНЫЙ НАПОР: Tae - Tо = 22 – 4 = 18 ( нормальное значение от 10 до 20, прим. 15 )

Теоретические сведения > Принципы работы холодильной машины ПЕРЕГРЕВ ХЛАДАГЕНТА В ИСПАРИТЕЛЯХ Перегревом пара называется Теоретические сведения > Принципы работы холодильной машины ПЕРЕГРЕВ ХЛАДАГЕНТА В ИСПАРИТЕЛЯХ Перегревом пара называется разность между температурой этого пара и температурой кипения жидкости, из которой этот пар образовался, при постоянном давлении. П/Г = 11 – 4 = 7 Для испарителей с воздушным охлаждением: -нормальный П/Г – от 5 до 8 -чрезмерно большой перегрев – более 8 (нехватка халадагента) -чрезмерно малый перегрев – менее 5 (избыток хладагента)

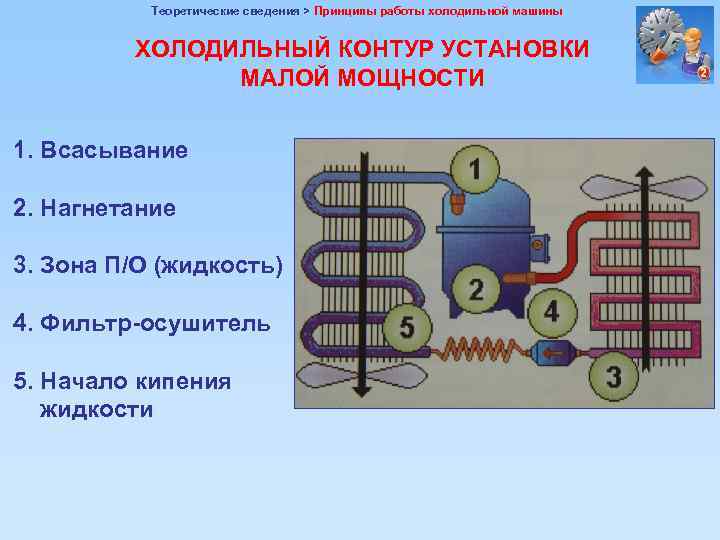

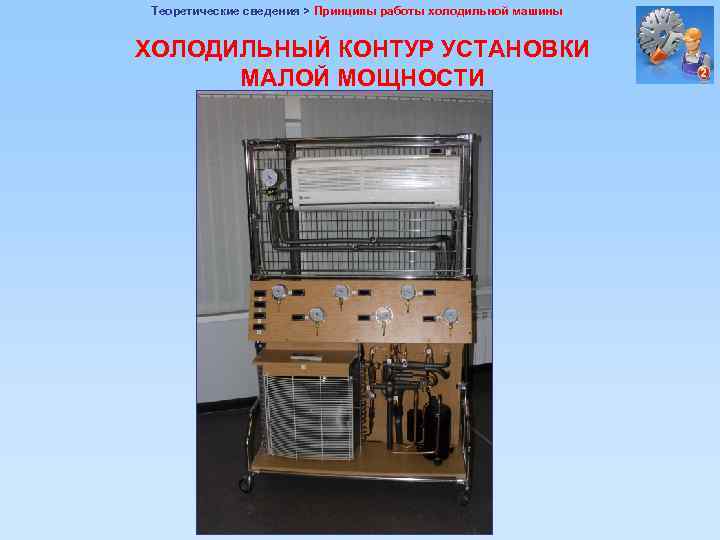

Теоретические сведения > Принципы работы холодильной машины ХОЛОДИЛЬНЫЙ КОНТУР УСТАНОВКИ МАЛОЙ МОЩНОСТИ 1. Всасывание Теоретические сведения > Принципы работы холодильной машины ХОЛОДИЛЬНЫЙ КОНТУР УСТАНОВКИ МАЛОЙ МОЩНОСТИ 1. Всасывание 2. Нагнетание 3. Зона П/О (жидкость) 4. Фильтр-осушитель 5. Начало кипения жидкости

Теоретические сведения > Принципы работы холодильной машины ХОЛОДИЛЬНЫЙ КОНТУР УСТАНОВКИ МАЛОЙ МОЩНОСТИ Теоретические сведения > Принципы работы холодильной машины ХОЛОДИЛЬНЫЙ КОНТУР УСТАНОВКИ МАЛОЙ МОЩНОСТИ

Теоретические сведения > Принципы работы холодильной машины ХОЛОДИЛЬНЫЙ КОНТУР УСТАНОВКИ МАЛОЙ МОЩНОСТИ Теоретические сведения > Принципы работы холодильной машины ХОЛОДИЛЬНЫЙ КОНТУР УСТАНОВКИ МАЛОЙ МОЩНОСТИ

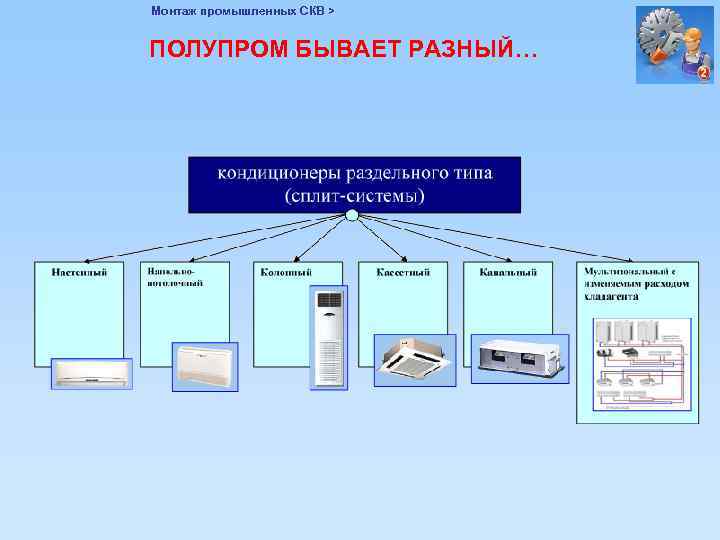

Монтаж промышленных СКВ > ПОЛУПРОМ БЫВАЕТ РАЗНЫЙ… Монтаж промышленных СКВ > ПОЛУПРОМ БЫВАЕТ РАЗНЫЙ…

Монтаж промышленных СКВ > НАСТЕННЫЙ ТИП Особенности монтажа Монтаж промышленных СКВ > НАСТЕННЫЙ ТИП Особенности монтажа

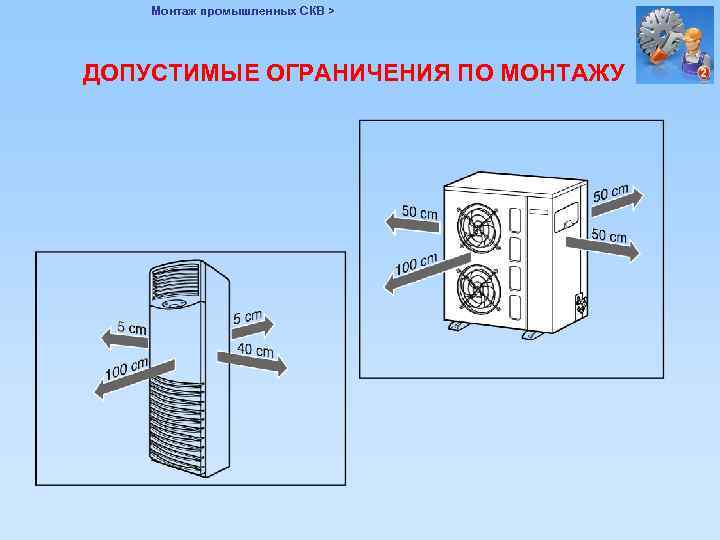

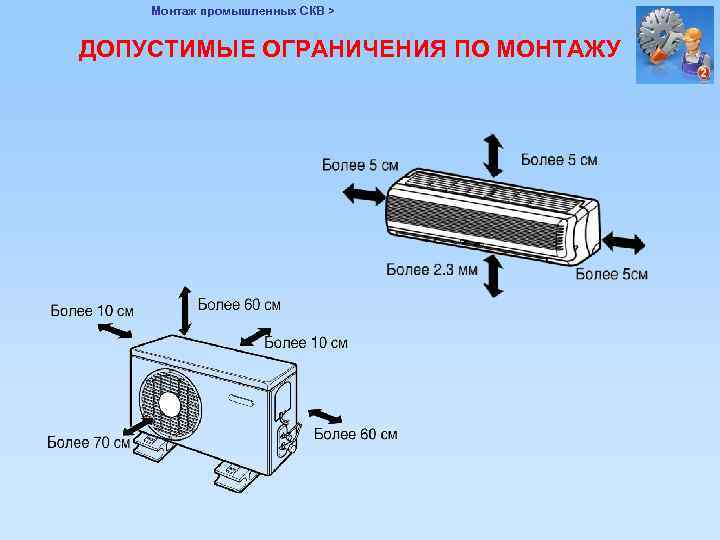

Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ

Монтаж промышленных СКВ > РАЗМЕРНЫЙ РЯД ТРУБ для фреоновых магистралей Наружный диаметр трубы Толщина Монтаж промышленных СКВ > РАЗМЕРНЫЙ РЯД ТРУБ для фреоновых магистралей Наружный диаметр трубы Толщина стенки трубы мм дюйм мм 6, 35 1/4 0, 8 9, 52 3/8 0, 8 12, 7 1/2 0, 8 15, 88 5/8 1, 0 19, 05 5/8 1, 0 22, 22 7/8 1, 0 25, 4 1, 0 28, 58 1 -1/8 1, 0 31, 8 1 -1/4 1, 1 34, 92 1 -3/8 1, 1 38, 1 1 -1/2 1, 15 44, 59 1 -5/8 1, 25 50, 8 2, 0 1, 4

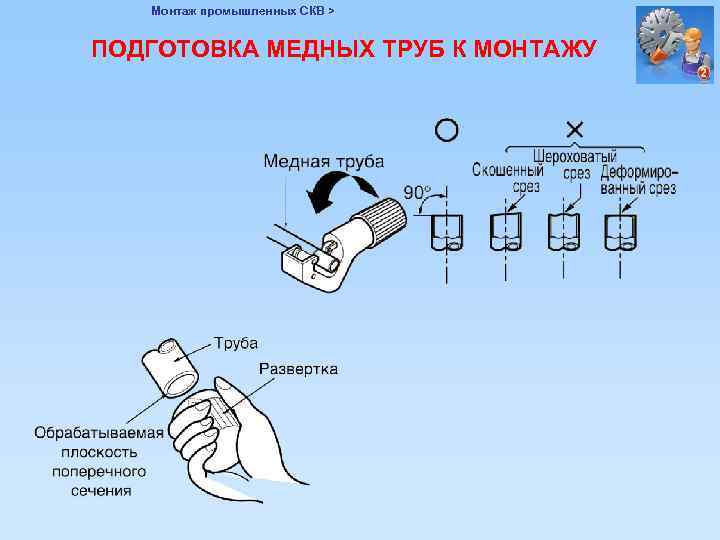

Монтаж промышленных СКВ > ПОДГОТОВКА МЕДНЫХ ТРУБ К МОНТАЖУ Монтаж промышленных СКВ > ПОДГОТОВКА МЕДНЫХ ТРУБ К МОНТАЖУ

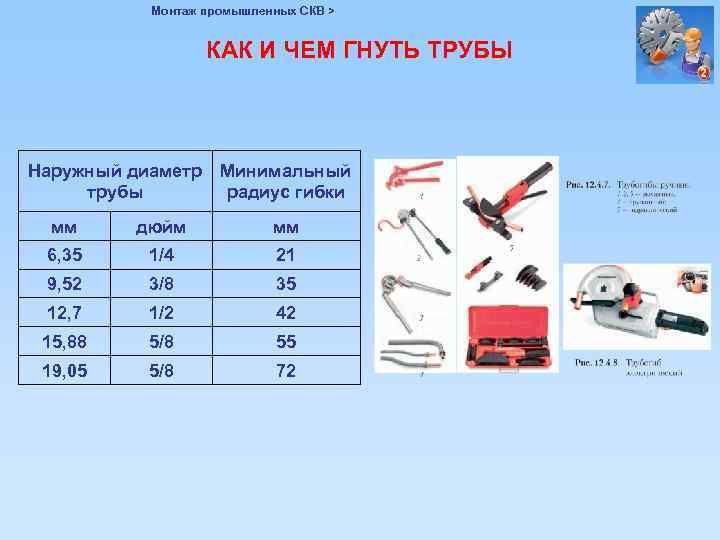

Монтаж промышленных СКВ > КАК И ЧЕМ ГНУТЬ ТРУБЫ Наружный диаметр трубы Минимальный радиус Монтаж промышленных СКВ > КАК И ЧЕМ ГНУТЬ ТРУБЫ Наружный диаметр трубы Минимальный радиус гибки мм дюйм мм 6, 35 1/4 21 9, 52 3/8 35 12, 7 1/2 42 15, 88 5/8 55 19, 05 5/8 72

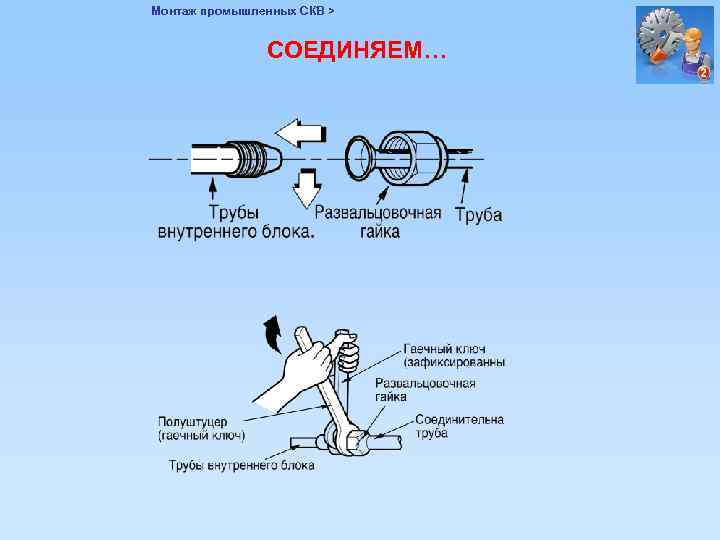

Монтаж промышленных СКВ > СОЕДИНЯЕМ… Монтаж промышленных СКВ > СОЕДИНЯЕМ…

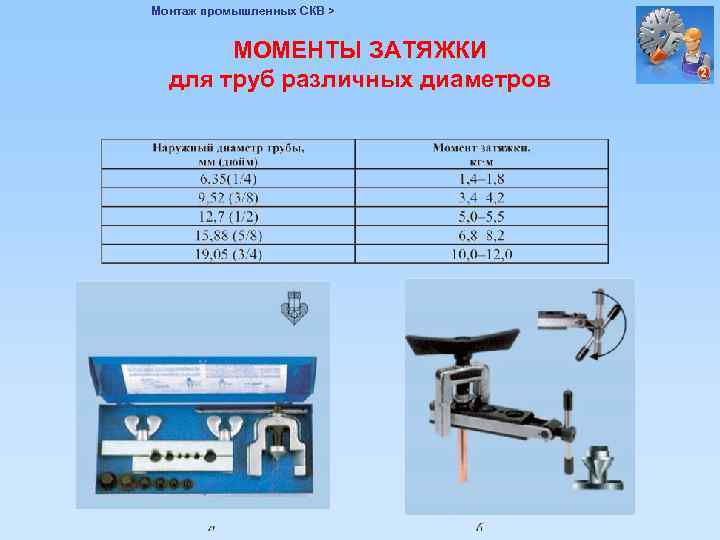

Монтаж промышленных СКВ > МОМЕНТЫ ЗАТЯЖКИ для труб различных диаметров Монтаж промышленных СКВ > МОМЕНТЫ ЗАТЯЖКИ для труб различных диаметров

Монтаж промышленных СКВ > МАСЛОПОДЪЕМНАЯ ПЕТЛЯ Монтаж промышленных СКВ > МАСЛОПОДЪЕМНАЯ ПЕТЛЯ

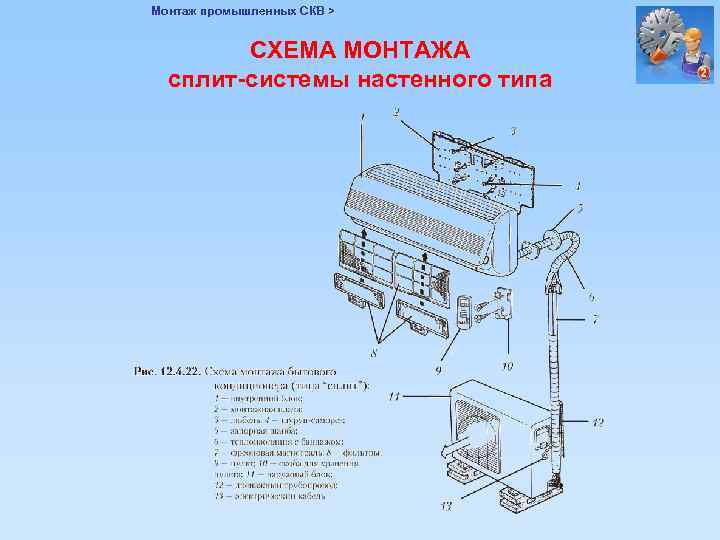

Монтаж промышленных СКВ > СХЕМА МОНТАЖА сплит-системы настенного типа Монтаж промышленных СКВ > СХЕМА МОНТАЖА сплит-системы настенного типа

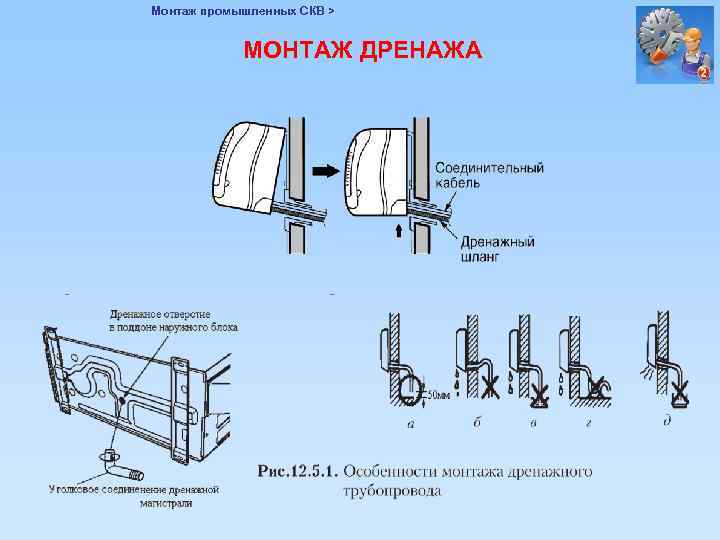

Монтаж промышленных СКВ > МОНТАЖ ДРЕНАЖА Монтаж промышленных СКВ > МОНТАЖ ДРЕНАЖА

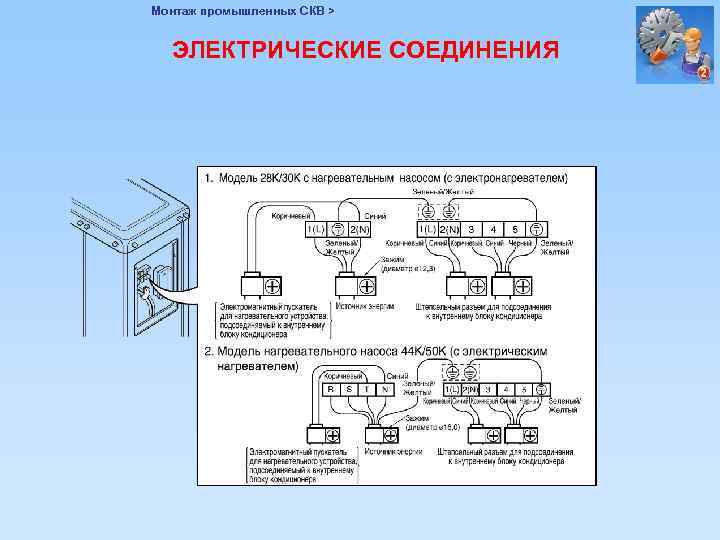

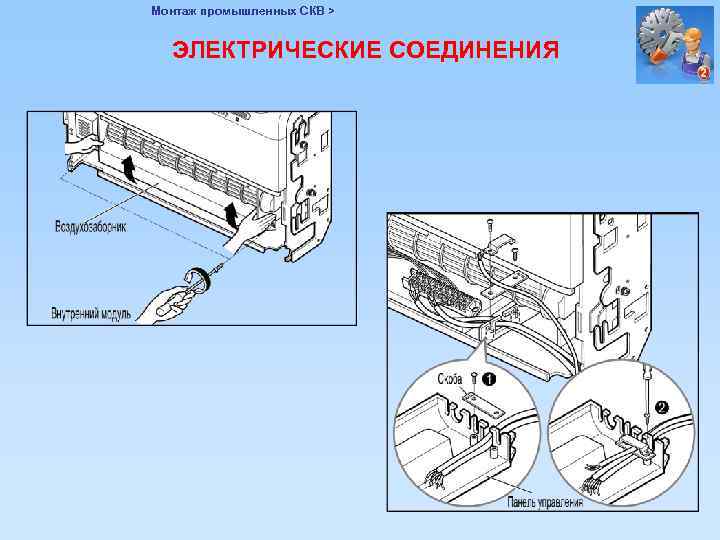

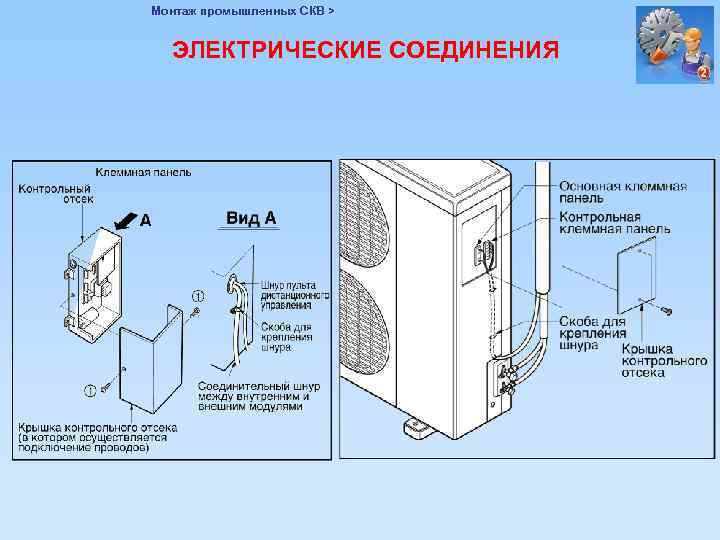

Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

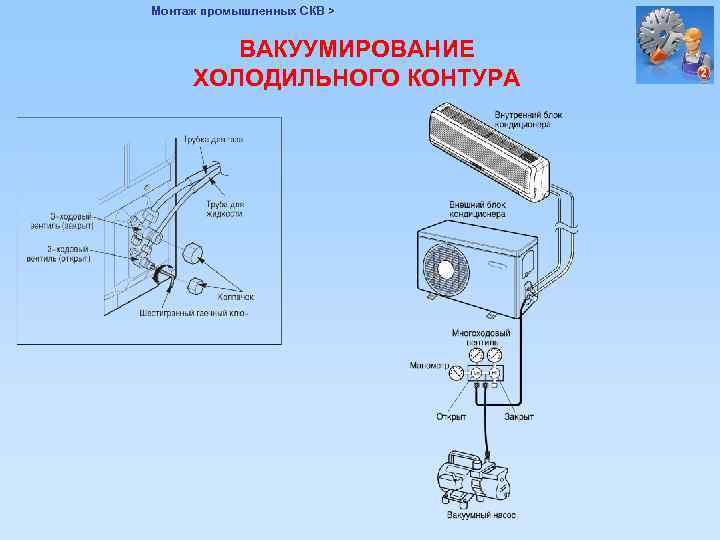

Монтаж промышленных СКВ > ВАКУУМИРОВАНИЕ ХОЛОДИЛЬНОГО КОНТУРА Монтаж промышленных СКВ > ВАКУУМИРОВАНИЕ ХОЛОДИЛЬНОГО КОНТУРА

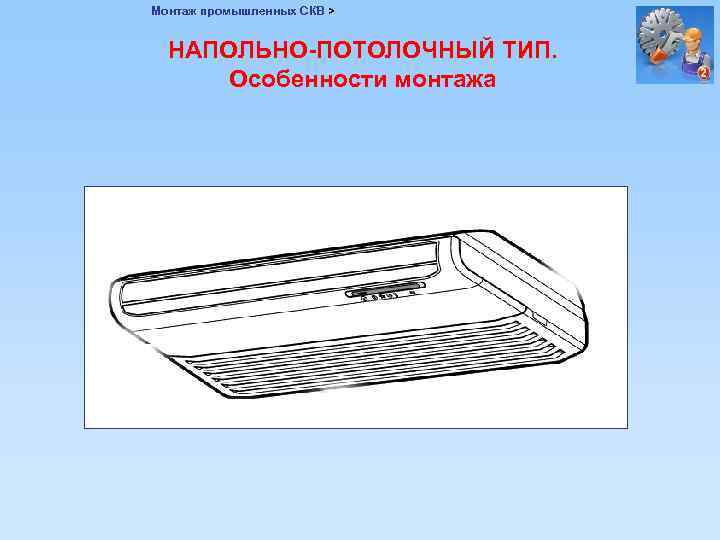

Монтаж промышленных СКВ > НАПОЛЬНО-ПОТОЛОЧНЫЙ ТИП. Особенности монтажа Монтаж промышленных СКВ > НАПОЛЬНО-ПОТОЛОЧНЫЙ ТИП. Особенности монтажа

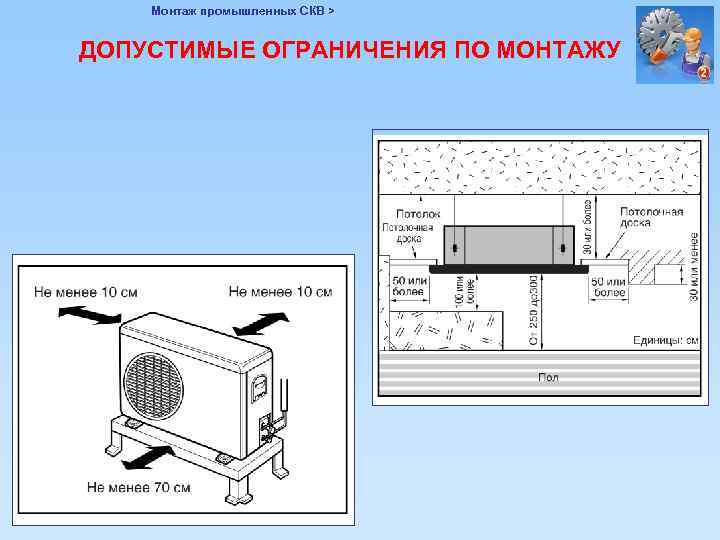

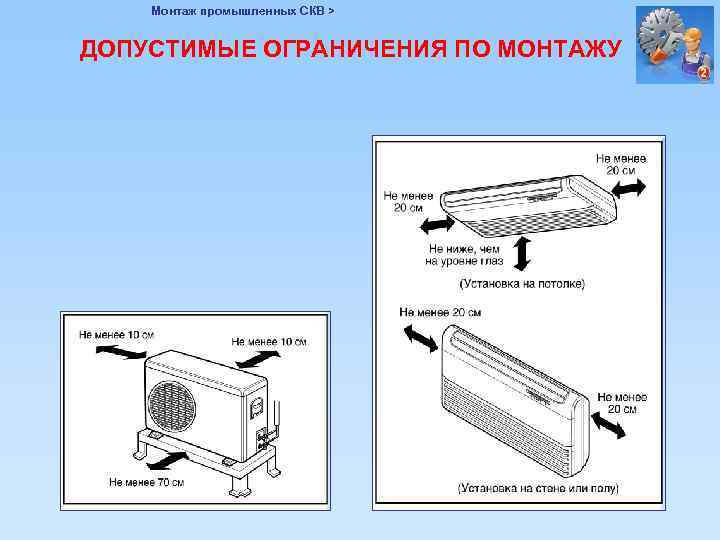

Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ

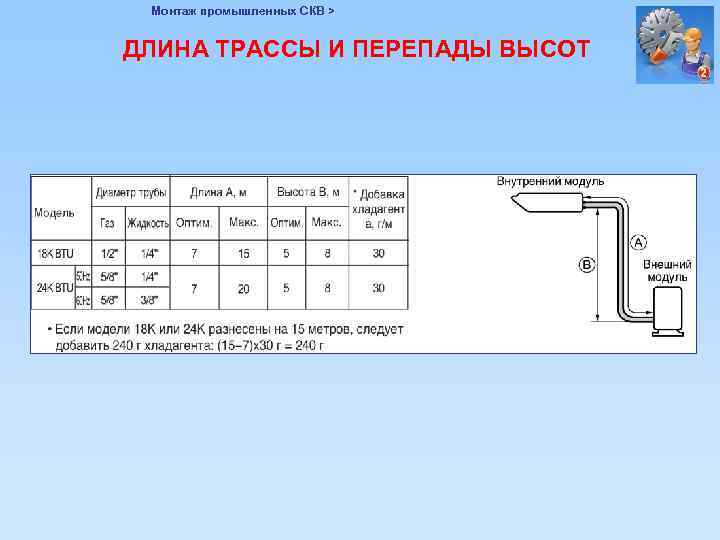

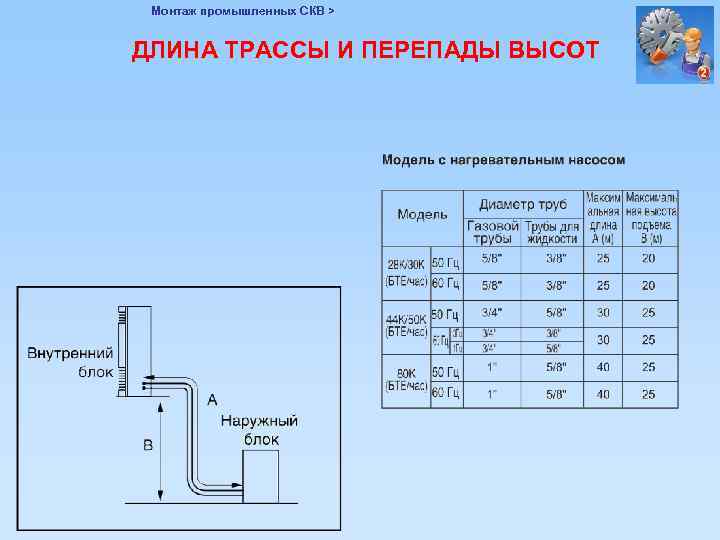

Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ

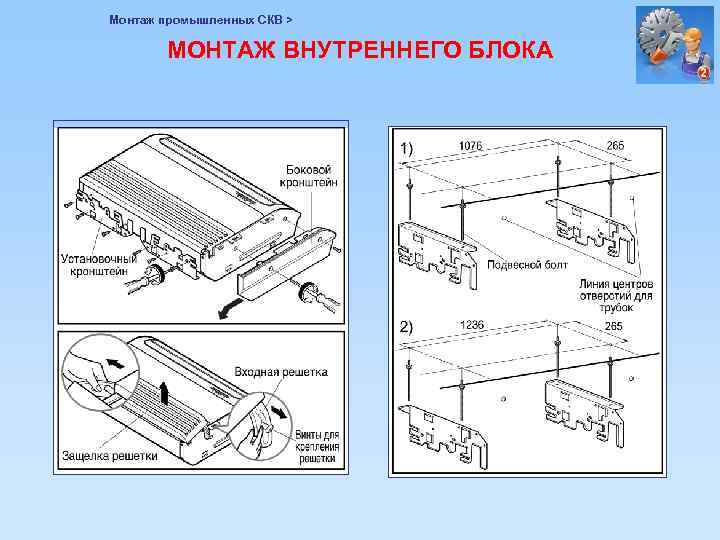

Монтаж промышленных СКВ > МОНТАЖ ВНУТРЕННЕГО БЛОКА Монтаж промышленных СКВ > МОНТАЖ ВНУТРЕННЕГО БЛОКА

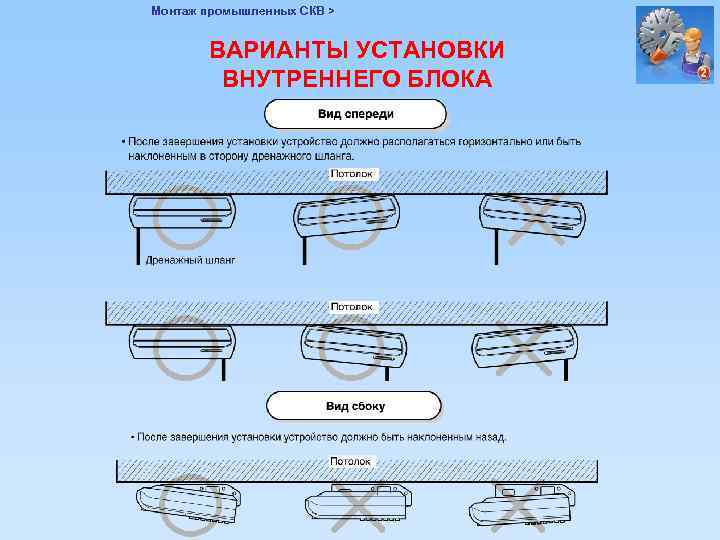

Монтаж промышленных СКВ > ВАРИАНТЫ УСТАНОВКИ ВНУТРЕННЕГО БЛОКА Монтаж промышленных СКВ > ВАРИАНТЫ УСТАНОВКИ ВНУТРЕННЕГО БЛОКА

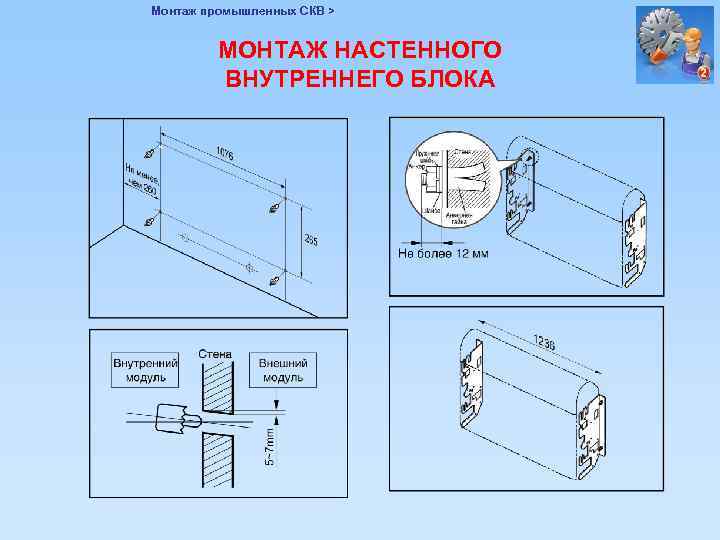

Монтаж промышленных СКВ > МОНТАЖ НАСТЕННОГО ВНУТРЕННЕГО БЛОКА Монтаж промышленных СКВ > МОНТАЖ НАСТЕННОГО ВНУТРЕННЕГО БЛОКА

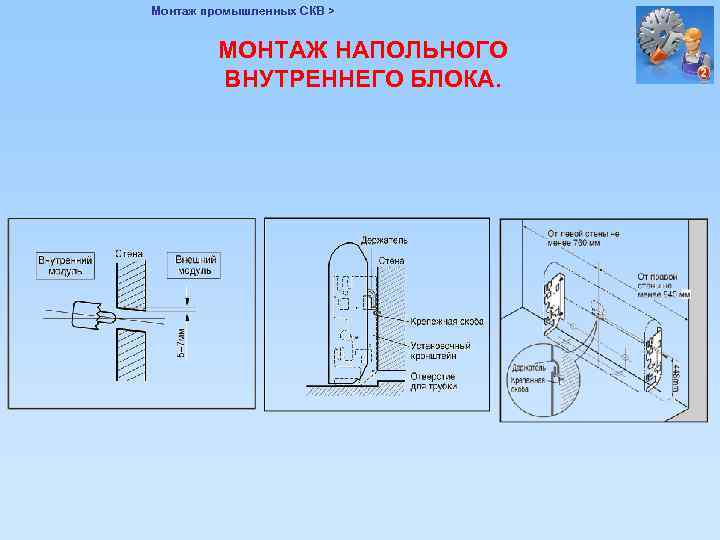

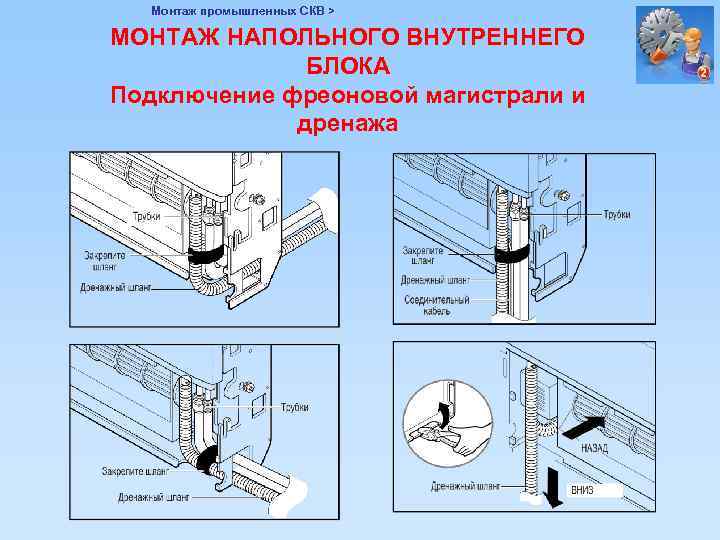

Монтаж промышленных СКВ > МОНТАЖ НАПОЛЬНОГО ВНУТРЕННЕГО БЛОКА. Монтаж промышленных СКВ > МОНТАЖ НАПОЛЬНОГО ВНУТРЕННЕГО БЛОКА.

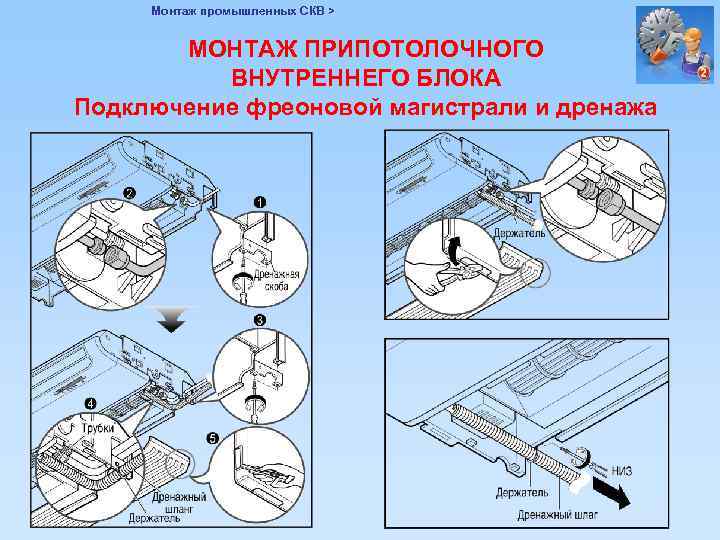

Монтаж промышленных СКВ > МОНТАЖ ПРИПОТОЛОЧНОГО ВНУТРЕННЕГО БЛОКА Подключение фреоновой магистрали и дренажа Монтаж промышленных СКВ > МОНТАЖ ПРИПОТОЛОЧНОГО ВНУТРЕННЕГО БЛОКА Подключение фреоновой магистрали и дренажа

Монтаж промышленных СКВ > МОНТАЖ НАПОЛЬНОГО ВНУТРЕННЕГО БЛОКА Подключение фреоновой магистрали и дренажа Монтаж промышленных СКВ > МОНТАЖ НАПОЛЬНОГО ВНУТРЕННЕГО БЛОКА Подключение фреоновой магистрали и дренажа

Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКАЯ СХЕМА соединений внутреннего и внешнего блоков Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКАЯ СХЕМА соединений внутреннего и внешнего блоков

Монтаж промышленных СКВ > КАССЕТНЫЙ ТИП - Особенности монтажа Монтаж промышленных СКВ > КАССЕТНЫЙ ТИП - Особенности монтажа

Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ

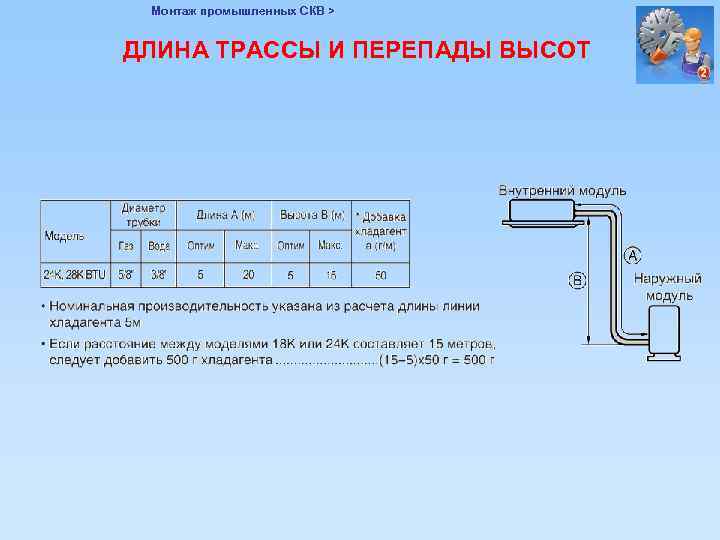

Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ

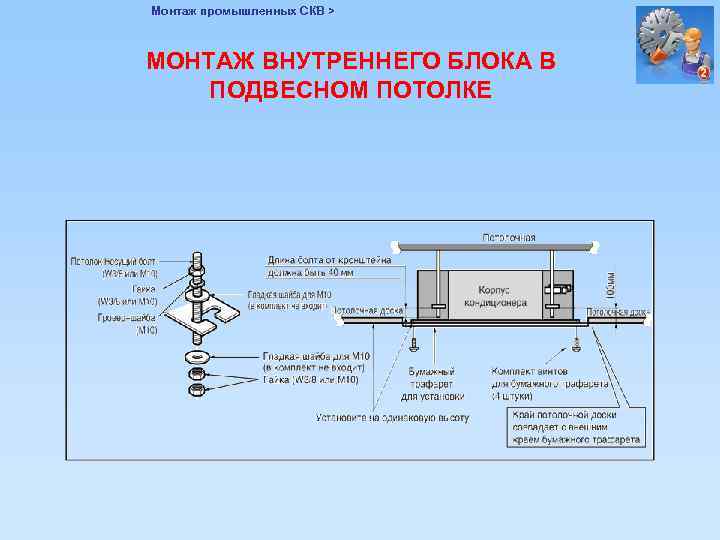

Монтаж промышленных СКВ > МОНТАЖ ВНУТРЕННЕГО БЛОКА В ПОДВЕСНОМ ПОТОЛКЕ Монтаж промышленных СКВ > МОНТАЖ ВНУТРЕННЕГО БЛОКА В ПОДВЕСНОМ ПОТОЛКЕ

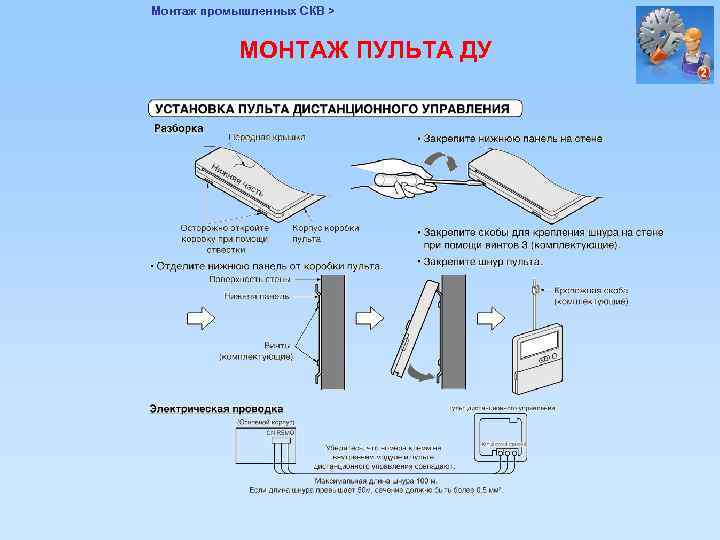

Монтаж промышленных СКВ > МОНТАЖ ПУЛЬТА ДУ Монтаж промышленных СКВ > МОНТАЖ ПУЛЬТА ДУ

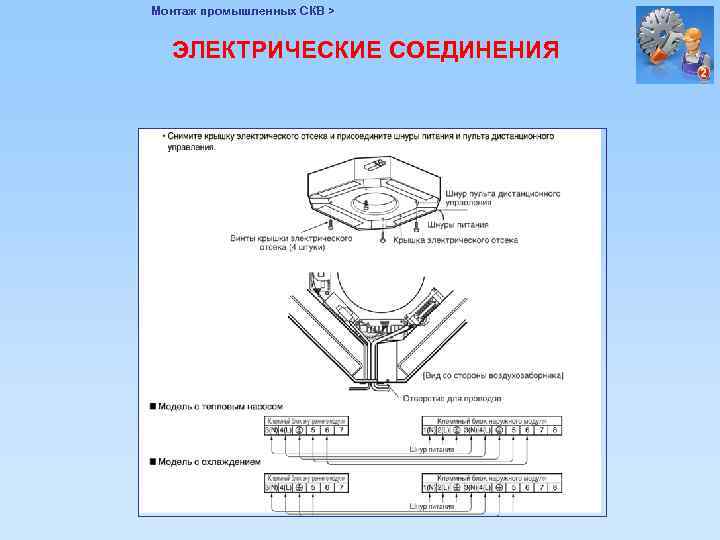

Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

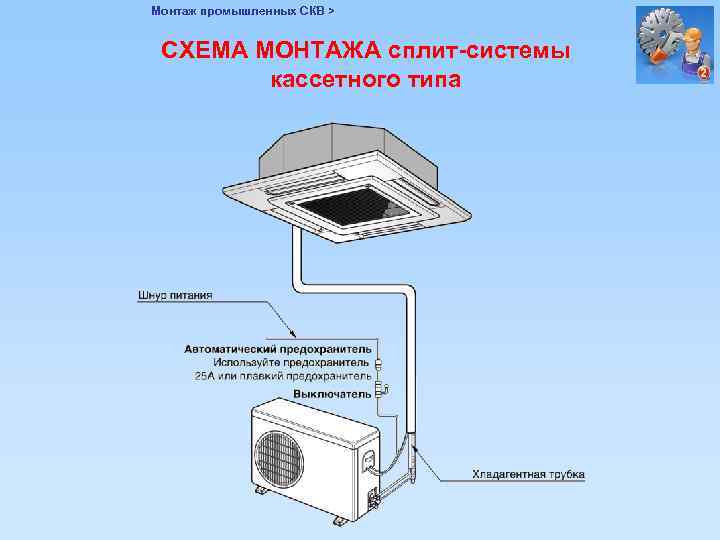

Монтаж промышленных СКВ > СХЕМА МОНТАЖА сплит-системы кассетного типа Монтаж промышленных СКВ > СХЕМА МОНТАЖА сплит-системы кассетного типа

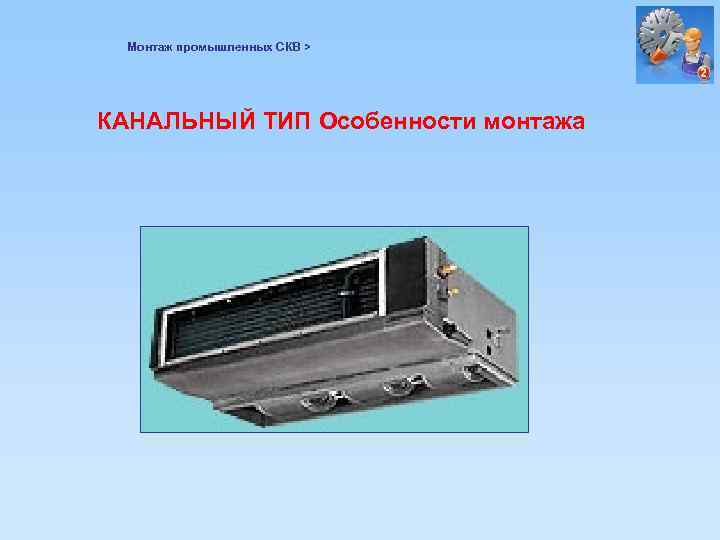

Монтаж промышленных СКВ > КАНАЛЬНЫЙ ТИП Особенности монтажа Монтаж промышленных СКВ > КАНАЛЬНЫЙ ТИП Особенности монтажа

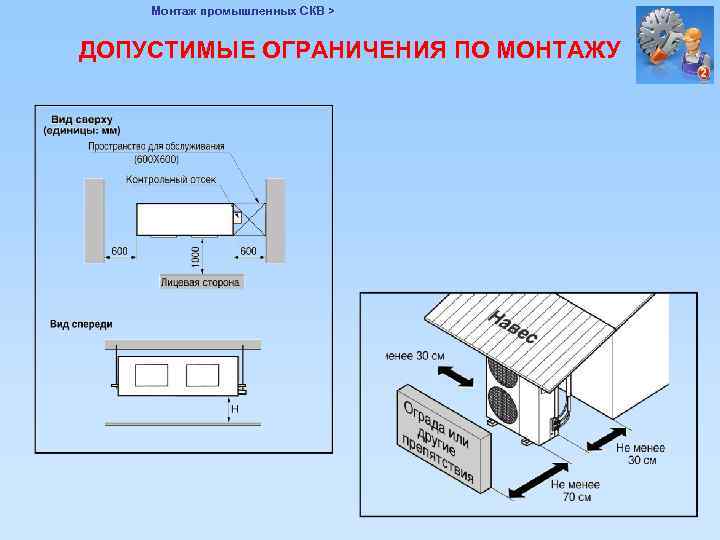

Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ

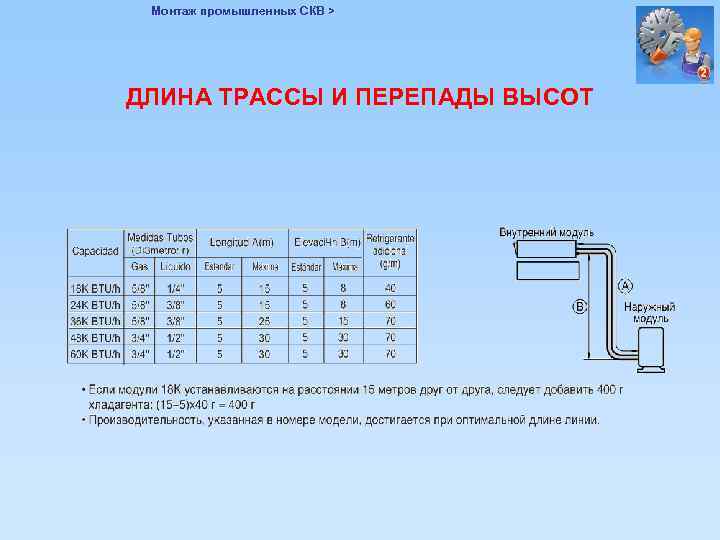

Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ

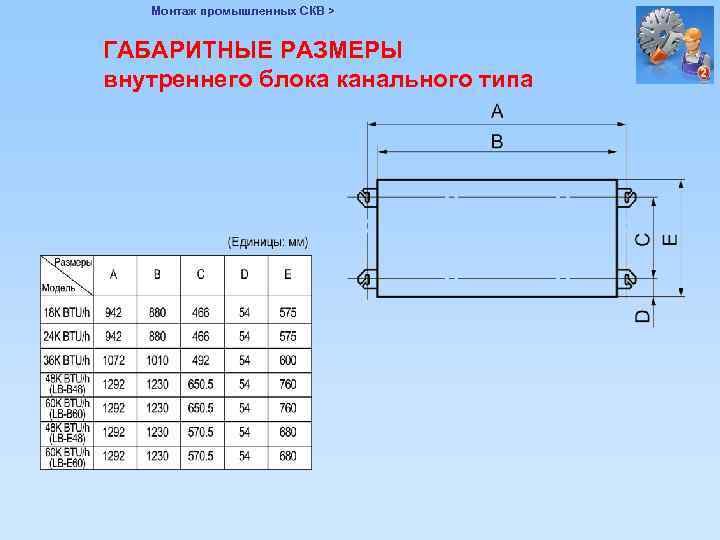

Монтаж промышленных СКВ > ГАБАРИТНЫЕ РАЗМЕРЫ внутреннего блока канального типа Монтаж промышленных СКВ > ГАБАРИТНЫЕ РАЗМЕРЫ внутреннего блока канального типа

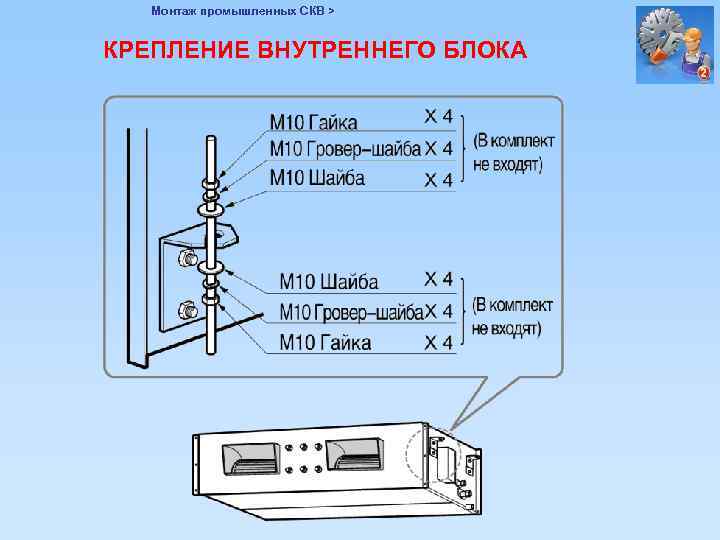

Монтаж промышленных СКВ > КРЕПЛЕНИЕ ВНУТРЕННЕГО БЛОКА Монтаж промышленных СКВ > КРЕПЛЕНИЕ ВНУТРЕННЕГО БЛОКА

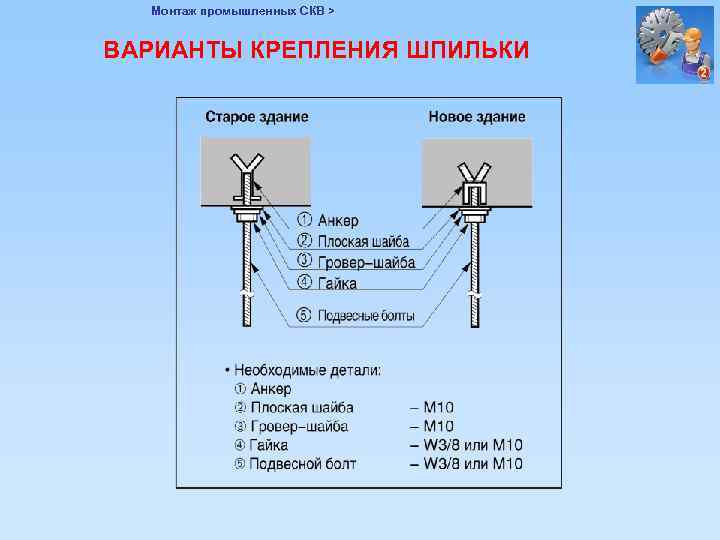

Монтаж промышленных СКВ > ВАРИАНТЫ КРЕПЛЕНИЯ ШПИЛЬКИ Монтаж промышленных СКВ > ВАРИАНТЫ КРЕПЛЕНИЯ ШПИЛЬКИ

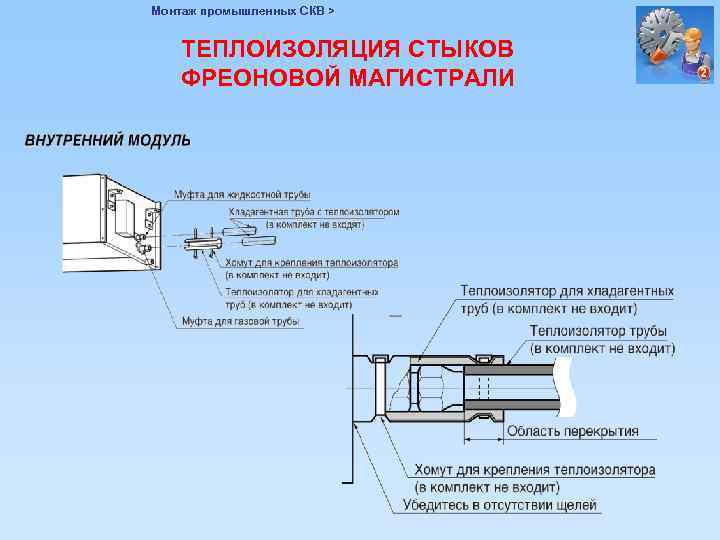

Монтаж промышленных СКВ > ТЕПЛОИЗОЛЯЦИЯ СТЫКОВ ФРЕОНОВОЙ МАГИСТРАЛИ Монтаж промышленных СКВ > ТЕПЛОИЗОЛЯЦИЯ СТЫКОВ ФРЕОНОВОЙ МАГИСТРАЛИ

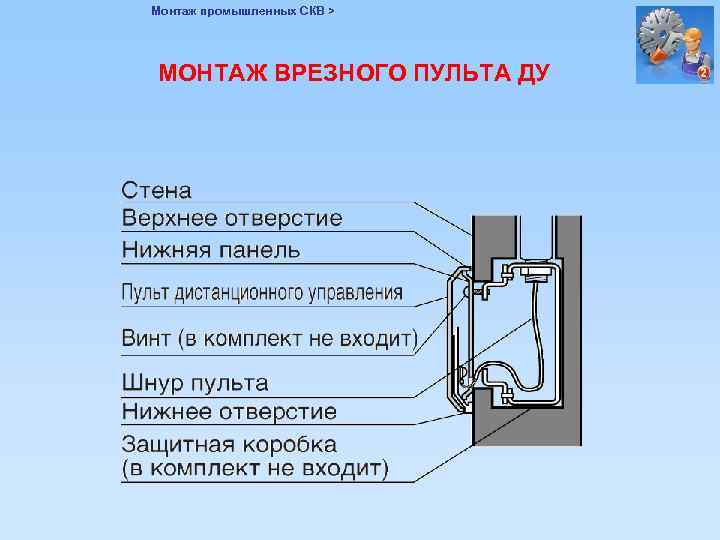

Монтаж промышленных СКВ > МОНТАЖ ВРЕЗНОГО ПУЛЬТА ДУ Монтаж промышленных СКВ > МОНТАЖ ВРЕЗНОГО ПУЛЬТА ДУ

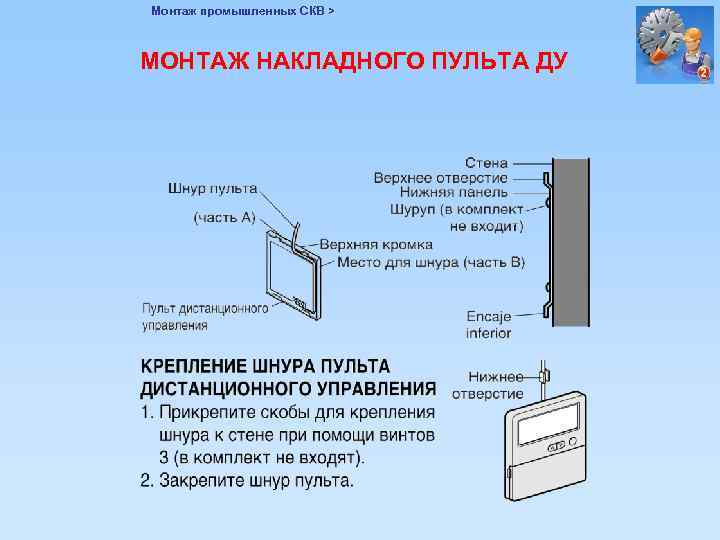

Монтаж промышленных СКВ > МОНТАЖ НАКЛАДНОГО ПУЛЬТА ДУ Монтаж промышленных СКВ > МОНТАЖ НАКЛАДНОГО ПУЛЬТА ДУ

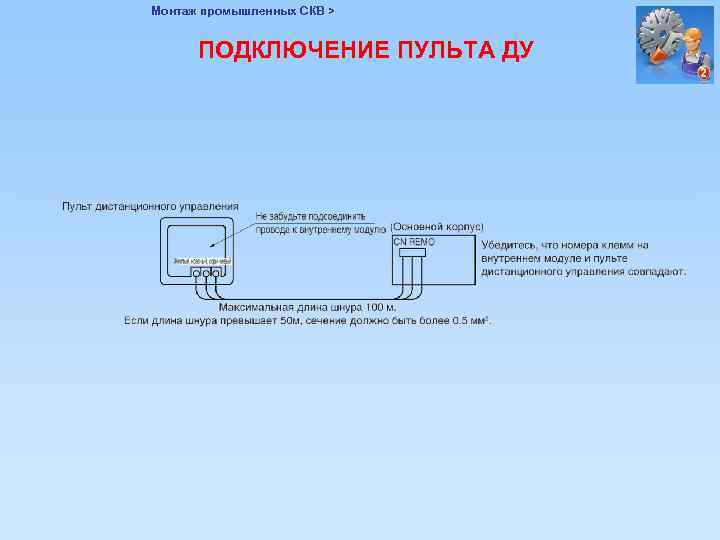

Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ ПУЛЬТА ДУ Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ ПУЛЬТА ДУ

Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

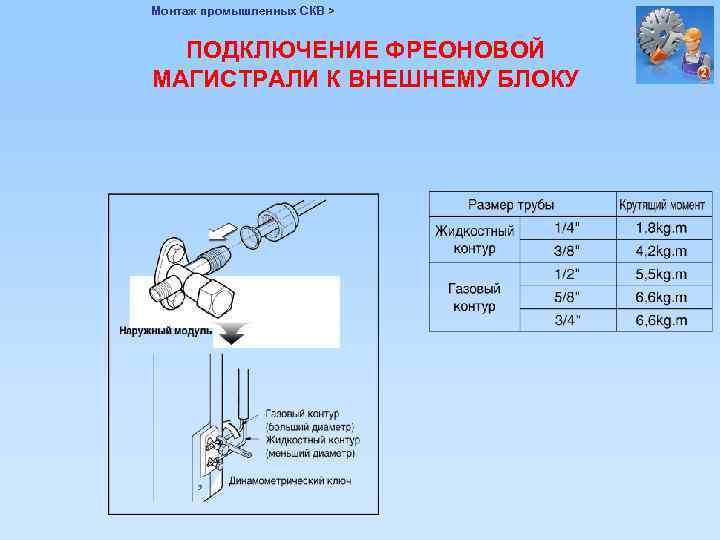

Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ ФРЕОНОВОЙ МАГИСТРАЛИ К ВНЕШНЕМУ БЛОКУ Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ ФРЕОНОВОЙ МАГИСТРАЛИ К ВНЕШНЕМУ БЛОКУ

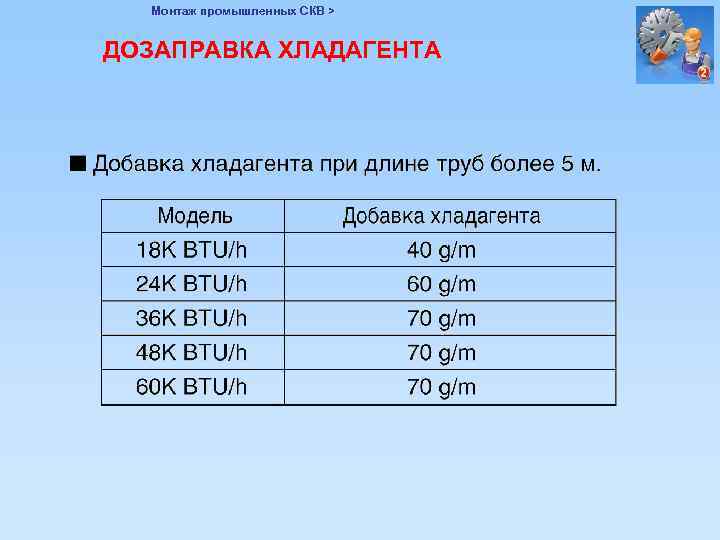

Монтаж промышленных СКВ > ДОЗАПРАВКА ХЛАДАГЕНТА Монтаж промышленных СКВ > ДОЗАПРАВКА ХЛАДАГЕНТА

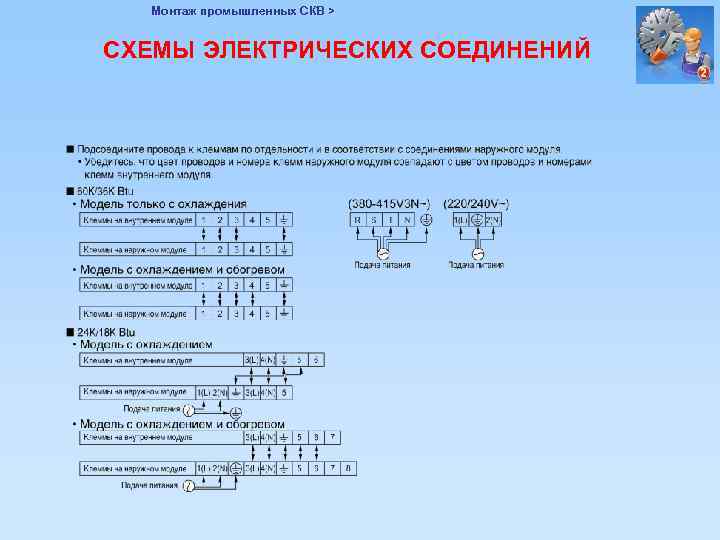

Монтаж промышленных СКВ > СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ Монтаж промышленных СКВ > СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Монтаж промышленных СКВ > КОЛОННЫЙ ТИП - Особенности монтажа Монтаж промышленных СКВ > КОЛОННЫЙ ТИП - Особенности монтажа

Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ Монтаж промышленных СКВ > ДОПУСТИМЫЕ ОГРАНИЧЕНИЯ ПО МОНТАЖУ

Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ Монтаж промышленных СКВ > ДЛИНА ТРАССЫ И ПЕРЕПАДЫ ВЫСОТ

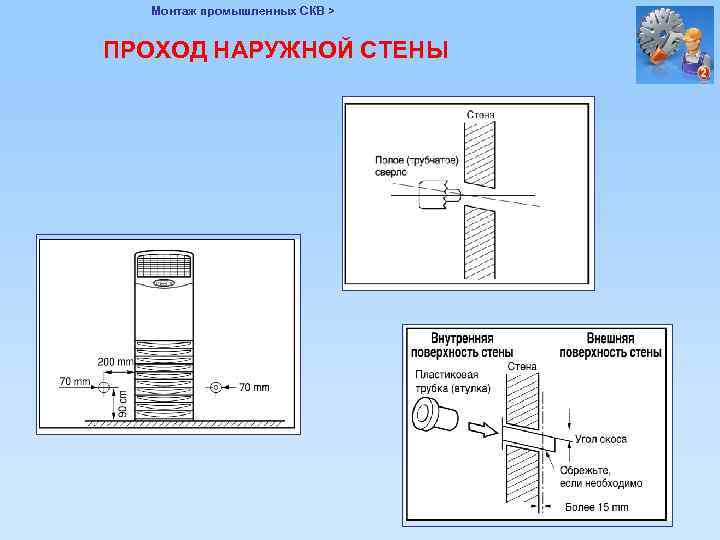

Монтаж промышленных СКВ > ПРОХОД НАРУЖНОЙ СТЕНЫ Монтаж промышленных СКВ > ПРОХОД НАРУЖНОЙ СТЕНЫ

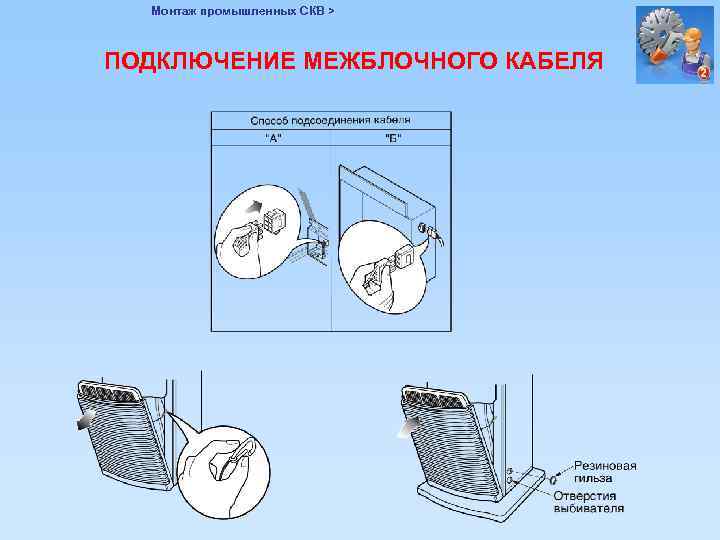

Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ МЕЖБЛОЧНОГО КАБЕЛЯ Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ МЕЖБЛОЧНОГО КАБЕЛЯ

Монтаж промышленных СКВ > ИСПЫТАНИЕ ДРЕНАЖНОЙ СИСТЕМЫ Монтаж промышленных СКВ > ИСПЫТАНИЕ ДРЕНАЖНОЙ СИСТЕМЫ

Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Монтаж промышленных СКВ > ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

Монтаж промышленных СКВ > МУЛЬТИЗОНАЛЬНЫЕ СКВ Монтаж промышленных СКВ > МУЛЬТИЗОНАЛЬНЫЕ СКВ

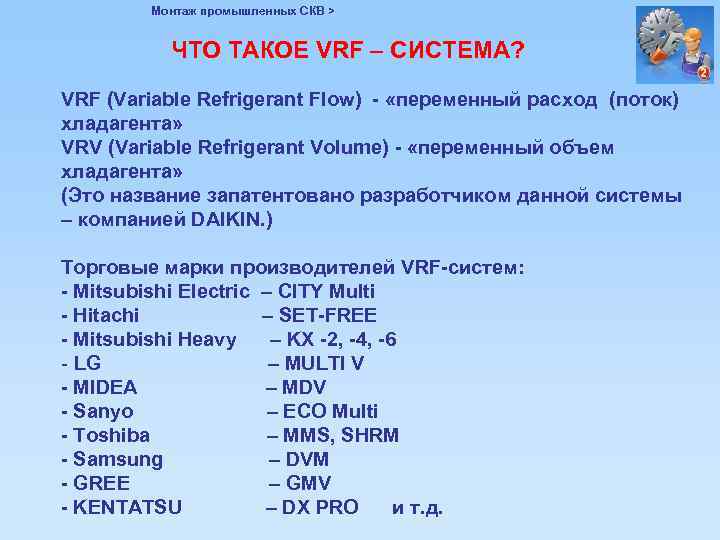

Монтаж промышленных СКВ > ЧТО ТАКОЕ VRF – СИСТЕМА? VRF (Variable Refrigerant Flow) - Монтаж промышленных СКВ > ЧТО ТАКОЕ VRF – СИСТЕМА? VRF (Variable Refrigerant Flow) - «переменный расход (поток) хладагента» VRV (Variable Refrigerant Volume) - «переменный объем хладагента» (Это название запатентовано разработчиком данной системы – компанией DAIKIN. ) Торговые марки производителей VRF-систем: - Mitsubishi Electric – CITY Multi - Hitachi – SET-FREE - Mitsubishi Heavy – KX -2, -4, -6 - LG – MULTI V - MIDEA – MDV - Sanyo – ECO Multi - Toshiba – MMS, SHRM - Samsung – DVM - GREE – GMV - KENTATSU – DX PRO и т. д.

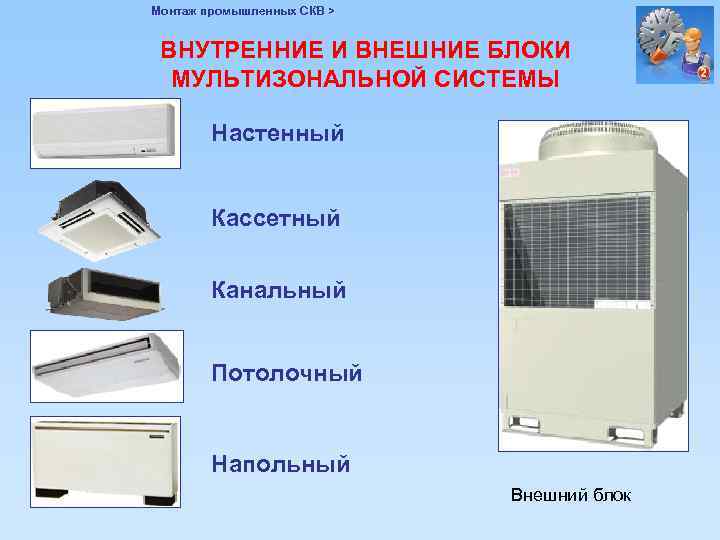

Монтаж промышленных СКВ > ВНУТРЕННИЕ И ВНЕШНИЕ БЛОКИ МУЛЬТИЗОНАЛЬНОЙ СИСТЕМЫ Настенный Кассетный Канальный Потолочный Монтаж промышленных СКВ > ВНУТРЕННИЕ И ВНЕШНИЕ БЛОКИ МУЛЬТИЗОНАЛЬНОЙ СИСТЕМЫ Настенный Кассетный Канальный Потолочный Напольный Внешний блок

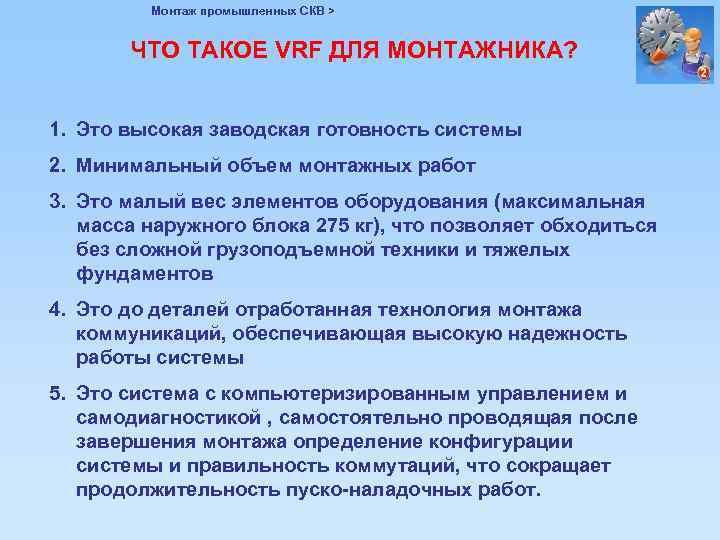

Монтаж промышленных СКВ > ЧТО ТАКОЕ VRF ДЛЯ МОНТАЖНИКА? 1. Это высокая заводская готовность Монтаж промышленных СКВ > ЧТО ТАКОЕ VRF ДЛЯ МОНТАЖНИКА? 1. Это высокая заводская готовность системы 2. Минимальный объем монтажных работ 3. Это малый вес элементов оборудования (максимальная масса наружного блока 275 кг), что позволяет обходиться без сложной грузоподъемной техники и тяжелых фундаментов 4. Это до деталей отработанная технология монтажа коммуникаций, обеспечивающая высокую надежность работы системы 5. Это система с компьютеризированным управлением и самодиагностикой , самостоятельно проводящая после завершения монтажа определение конфигурации системы и правильность коммутаций, что сокращает продолжительность пуско-наладочных работ.

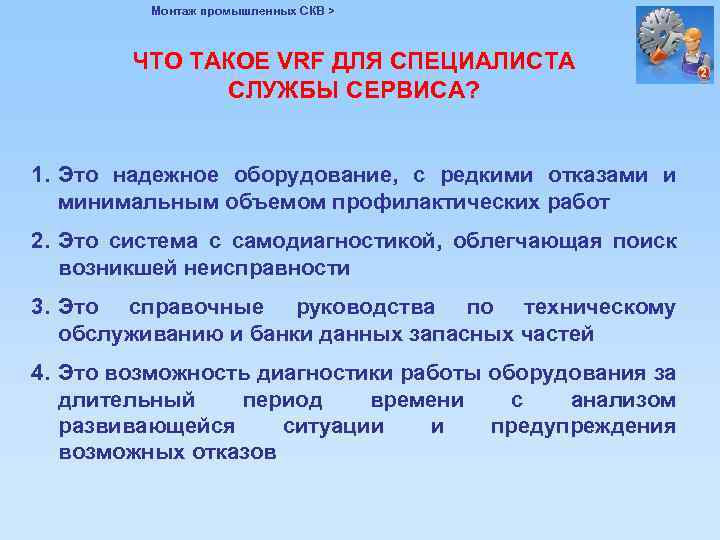

Монтаж промышленных СКВ > ЧТО ТАКОЕ VRF ДЛЯ СПЕЦИАЛИСТА СЛУЖБЫ СЕРВИСА? 1. Это надежное Монтаж промышленных СКВ > ЧТО ТАКОЕ VRF ДЛЯ СПЕЦИАЛИСТА СЛУЖБЫ СЕРВИСА? 1. Это надежное оборудование, с редкими отказами и минимальным объемом профилактических работ 2. Это система с самодиагностикой, облегчающая поиск возникшей неисправности 3. Это справочные руководства по техническому обслуживанию и банки данных запасных частей 4. Это возможность диагностики работы оборудования за длительный период времени с анализом развивающейся ситуации и предупреждения возможных отказов

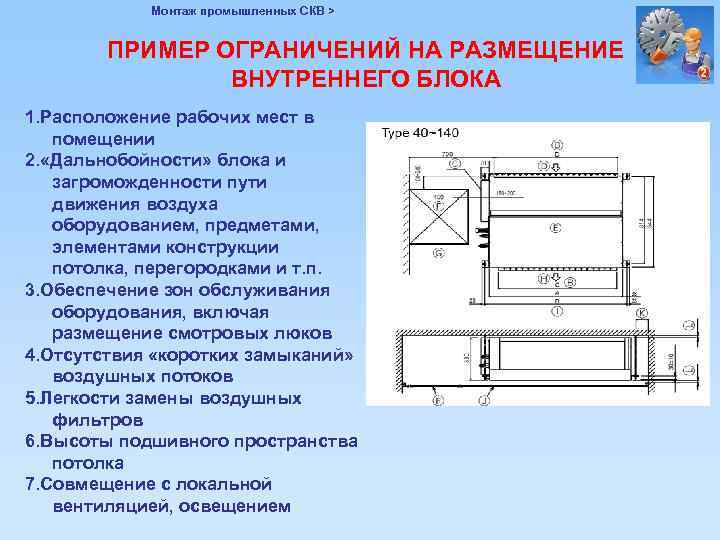

Монтаж промышленных СКВ > ПРИМЕР ОГРАНИЧЕНИЙ НА РАЗМЕЩЕНИЕ ВНУТРЕННЕГО БЛОКА 1. Расположение рабочих мест Монтаж промышленных СКВ > ПРИМЕР ОГРАНИЧЕНИЙ НА РАЗМЕЩЕНИЕ ВНУТРЕННЕГО БЛОКА 1. Расположение рабочих мест в помещении 2. «Дальнобойности» блока и загроможденности пути движения воздуха оборудованием, предметами, элементами конструкции потолка, перегородками и т. п. 3. Обеспечение зон обслуживания оборудования, включая размещение смотровых люков 4. Отсутствия «коротких замыканий» воздушных потоков 5. Легкости замены воздушных фильтров 6. Высоты подшивного пространства потолка 7. Совмещение с локальной вентиляцией, освещением

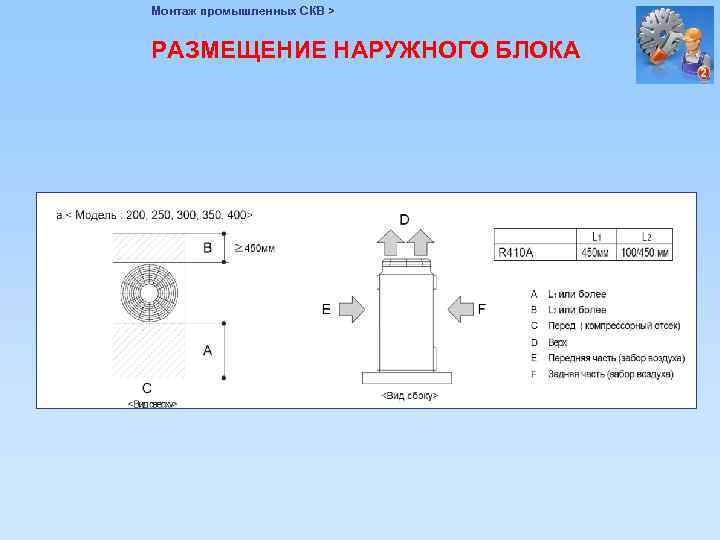

Монтаж промышленных СКВ > РАЗМЕЩЕНИЕ НАРУЖНОГО БЛОКА Монтаж промышленных СКВ > РАЗМЕЩЕНИЕ НАРУЖНОГО БЛОКА

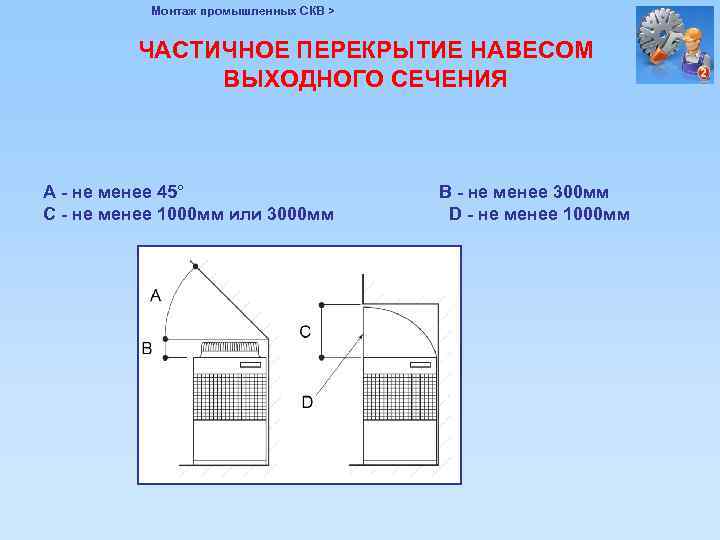

Монтаж промышленных СКВ > ЧАСТИЧНОЕ ПЕРЕКРЫТИЕ НАВЕСОМ ВЫХОДНОГО СЕЧЕНИЯ А - не менее 45° Монтаж промышленных СКВ > ЧАСТИЧНОЕ ПЕРЕКРЫТИЕ НАВЕСОМ ВЫХОДНОГО СЕЧЕНИЯ А - не менее 45° С - не менее 1000 мм или 3000 мм В - не менее 300 мм D - не менее 1000 мм

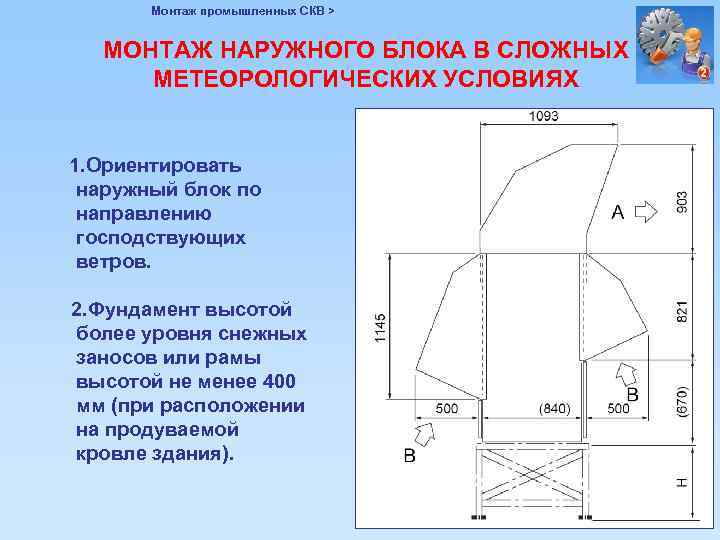

Монтаж промышленных СКВ > МОНТАЖ НАРУЖНОГО БЛОКА В СЛОЖНЫХ МЕТЕОРОЛОГИЧЕСКИХ УСЛОВИЯХ 1. Ориентировать наружный Монтаж промышленных СКВ > МОНТАЖ НАРУЖНОГО БЛОКА В СЛОЖНЫХ МЕТЕОРОЛОГИЧЕСКИХ УСЛОВИЯХ 1. Ориентировать наружный блок по направлению господствующих ветров. 2. Фундамент высотой более уровня снежных заносов или рамы высотой не менее 400 мм (при расположении на продуваемой кровле здания).

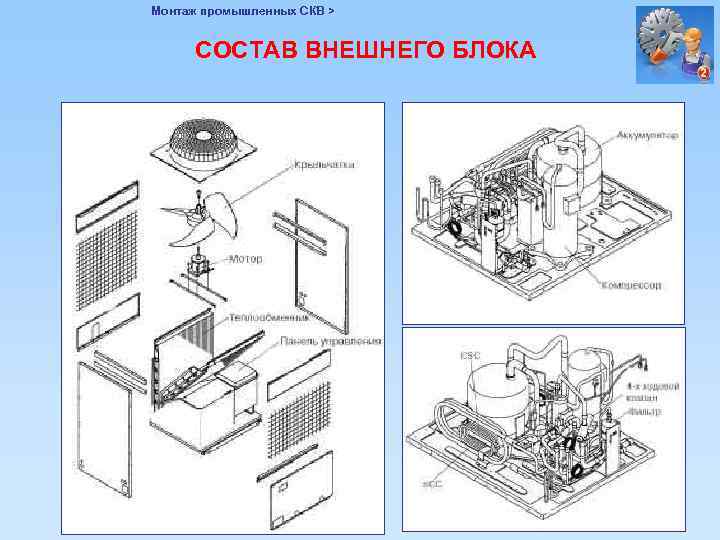

Монтаж промышленных СКВ > СОСТАВ ВНЕШНЕГО БЛОКА Монтаж промышленных СКВ > СОСТАВ ВНЕШНЕГО БЛОКА

Монтаж промышленных СКВ > ГИДРАВЛИЧЕСКАЯ СХЕМА И ТЕРМИСТОРЫ Монтаж промышленных СКВ > ГИДРАВЛИЧЕСКАЯ СХЕМА И ТЕРМИСТОРЫ

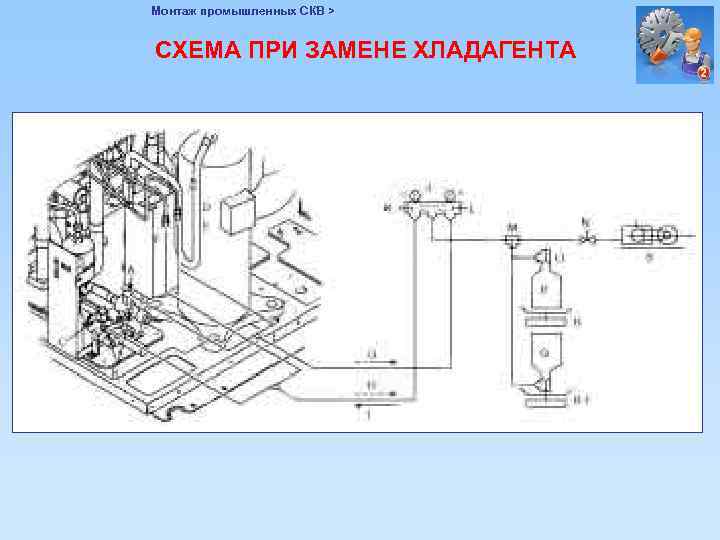

Монтаж промышленных СКВ > СХЕМА ПРИ ЗАМЕНЕ ХЛАДАГЕНТА Монтаж промышленных СКВ > СХЕМА ПРИ ЗАМЕНЕ ХЛАДАГЕНТА

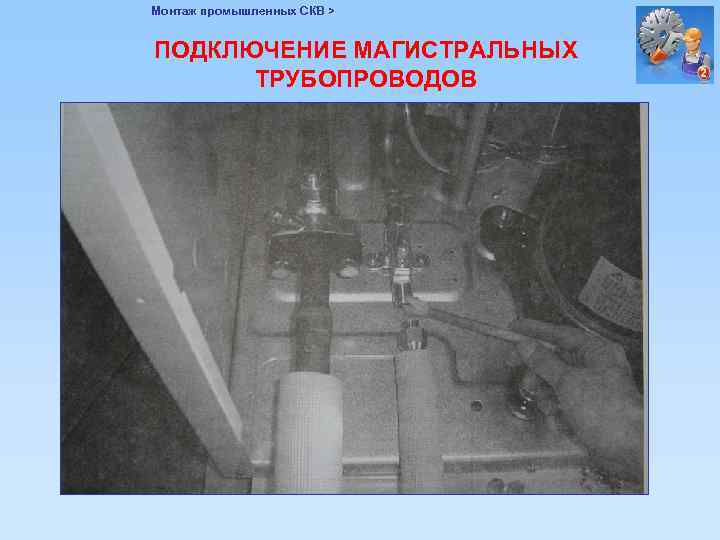

Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ Монтаж промышленных СКВ > ПОДКЛЮЧЕНИЕ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

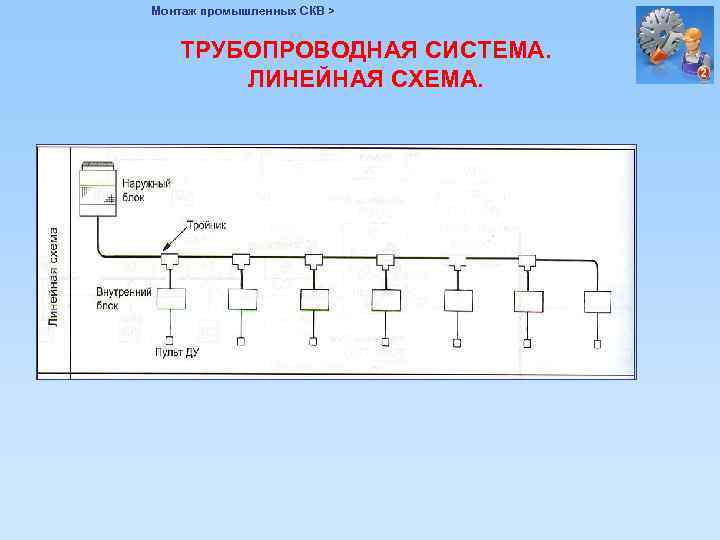

Монтаж промышленных СКВ > ТРУБОПРОВОДНАЯ СИСТЕМА. ЛИНЕЙНАЯ СХЕМА. Монтаж промышленных СКВ > ТРУБОПРОВОДНАЯ СИСТЕМА. ЛИНЕЙНАЯ СХЕМА.

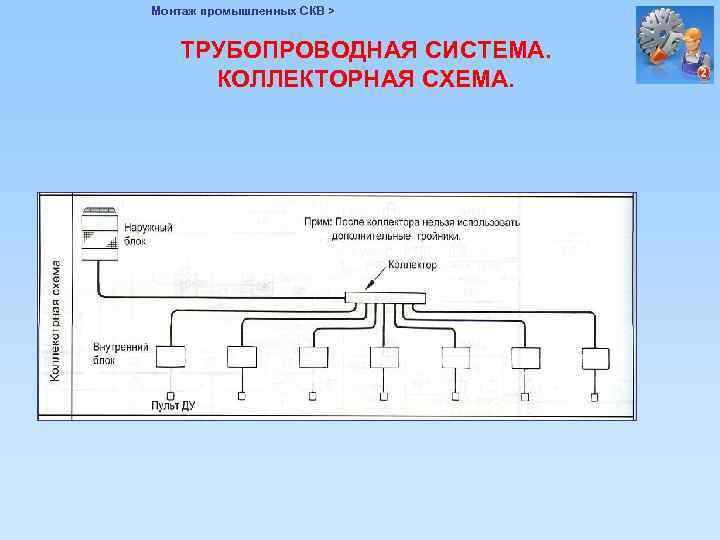

Монтаж промышленных СКВ > ТРУБОПРОВОДНАЯ СИСТЕМА. КОЛЛЕКТОРНАЯ СХЕМА. Монтаж промышленных СКВ > ТРУБОПРОВОДНАЯ СИСТЕМА. КОЛЛЕКТОРНАЯ СХЕМА.

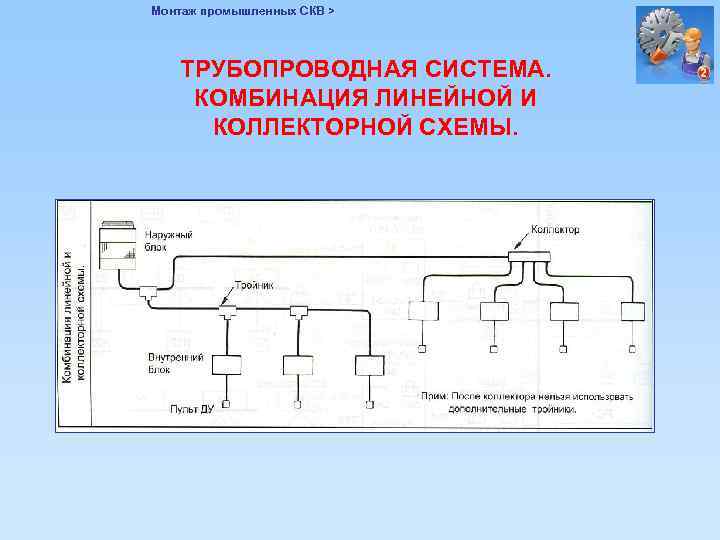

Монтаж промышленных СКВ > ТРУБОПРОВОДНАЯ СИСТЕМА. КОМБИНАЦИЯ ЛИНЕЙНОЙ И КОЛЛЕКТОРНОЙ СХЕМЫ. Монтаж промышленных СКВ > ТРУБОПРОВОДНАЯ СИСТЕМА. КОМБИНАЦИЯ ЛИНЕЙНОЙ И КОЛЛЕКТОРНОЙ СХЕМЫ.

Монтаж промышленных СКВ > ОГРАНИЧЕНИЯ ПРИ МОНТАЖЕ ДЛИНА ТРУБОПРОВОДА: - не более 150 м Монтаж промышленных СКВ > ОГРАНИЧЕНИЯ ПРИ МОНТАЖЕ ДЛИНА ТРУБОПРОВОДА: - не более 150 м ЭКВИВАЛЕНТНАЯ ДЛИНА ТРУБОПРОВОДА: - не более 175 м ПЕРЕПАД ВЫСОТ: - не более 50 м (внешний выше внутреннего) - не более 40 м (внешний ниже внутреннего) - не более 15 м (между внутренними блоками) РАССТОЯНИЕ (от 1 -го ответвления) ДО ЛЮБОГО ВНУТРЕННЕГО БЛОКА: - не более 40 м

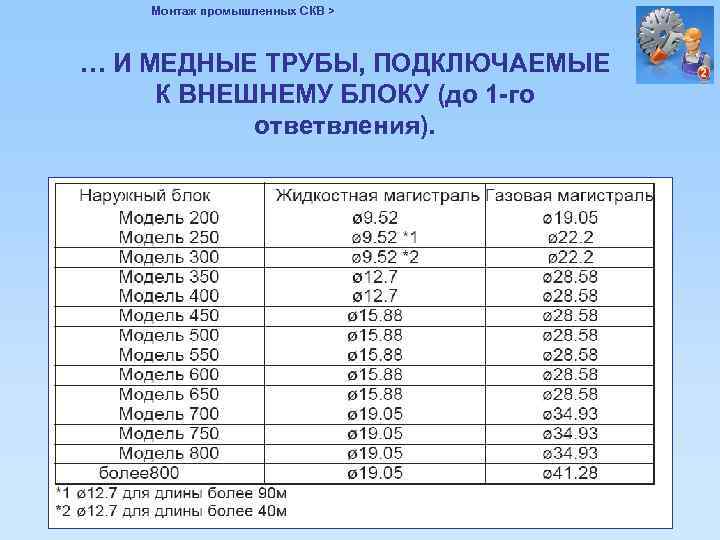

Монтаж промышленных СКВ > … И МЕДНЫЕ ТРУБЫ, ПОДКЛЮЧАЕМЫЕ К ВНЕШНЕМУ БЛОКУ (до 1 Монтаж промышленных СКВ > … И МЕДНЫЕ ТРУБЫ, ПОДКЛЮЧАЕМЫЕ К ВНЕШНЕМУ БЛОКУ (до 1 -го ответвления).

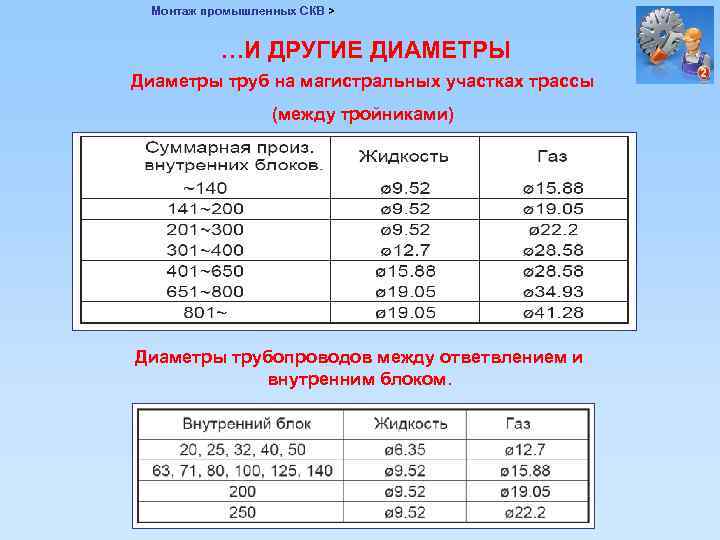

Монтаж промышленных СКВ > …И ДРУГИЕ ДИАМЕТРЫ Диаметры труб на магистральных участках трассы (между Монтаж промышленных СКВ > …И ДРУГИЕ ДИАМЕТРЫ Диаметры труб на магистральных участках трассы (между тройниками) Диаметры трубопроводов между ответвлением и внутренним блоком.

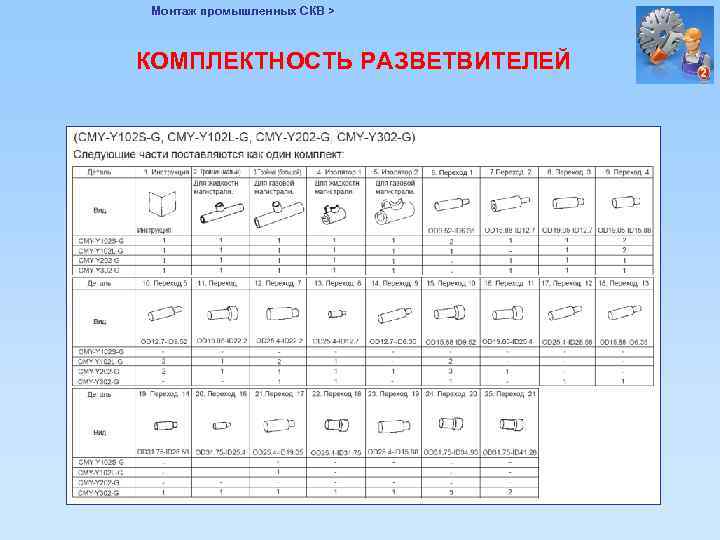

Монтаж промышленных СКВ > КОМПЛЕКТНОСТЬ РАЗВЕТВИТЕЛЕЙ Монтаж промышленных СКВ > КОМПЛЕКТНОСТЬ РАЗВЕТВИТЕЛЕЙ

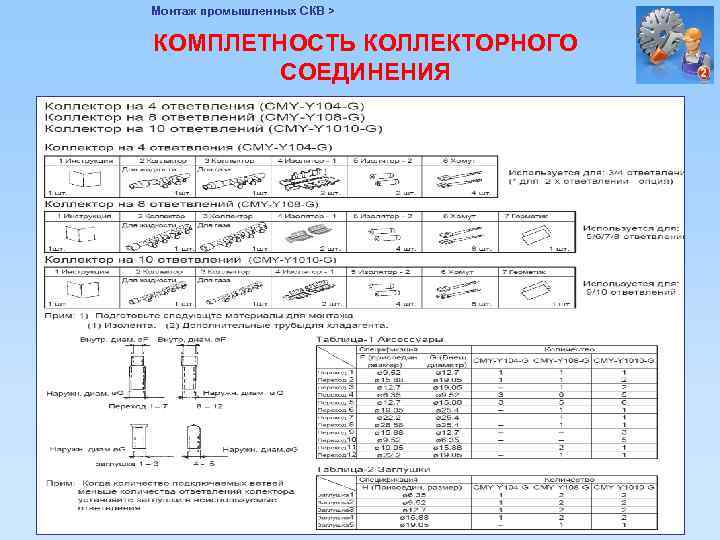

Монтаж промышленных СКВ > КОМПЛЕТНОСТЬ КОЛЛЕКТОРНОГО СОЕДИНЕНИЯ Монтаж промышленных СКВ > КОМПЛЕТНОСТЬ КОЛЛЕКТОРНОГО СОЕДИНЕНИЯ

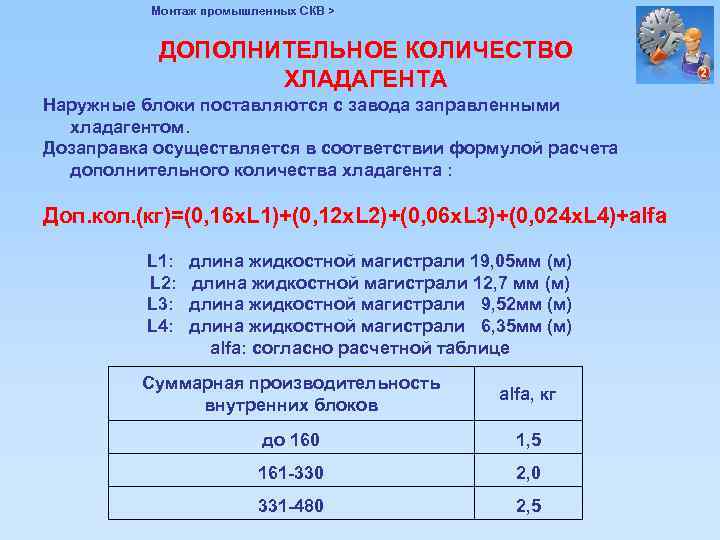

Монтаж промышленных СКВ > ДОПОЛНИТЕЛЬНОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА Наружные блоки поставляются с завода заправленными хладагентом. Монтаж промышленных СКВ > ДОПОЛНИТЕЛЬНОЕ КОЛИЧЕСТВО ХЛАДАГЕНТА Наружные блоки поставляются с завода заправленными хладагентом. Дозаправка осуществляется в соответствии формулой расчета дополнительного количества хладагента : Доп. кол. (кг)=(0, 16 х. L 1)+(0, 12 х. L 2)+(0, 06 х. L 3)+(0, 024 х. L 4)+alfa L 1: L 2: L 3: L 4: длина жидкостной магистрали 19, 05 мм (м) длина жидкостной магистрали 12, 7 мм (м) длина жидкостной магистрали 9, 52 мм (м) длина жидкостной магистрали 6, 35 мм (м) alfa: согласно расчетной таблице Суммарная производительность внутренних блоков alfa, кг до 160 1, 5 161 -330 2, 0 331 -480 2, 5

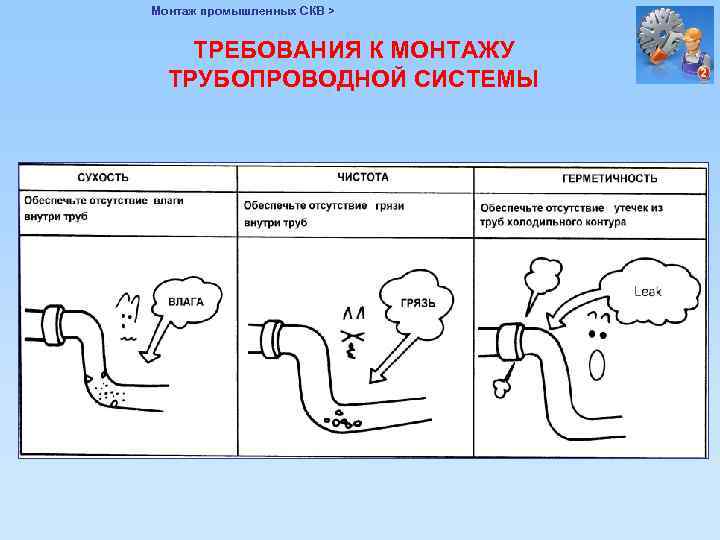

Монтаж промышленных СКВ > ТРЕБОВАНИЯ К МОНТАЖУ ТРУБОПРОВОДНОЙ СИСТЕМЫ Монтаж промышленных СКВ > ТРЕБОВАНИЯ К МОНТАЖУ ТРУБОПРОВОДНОЙ СИСТЕМЫ

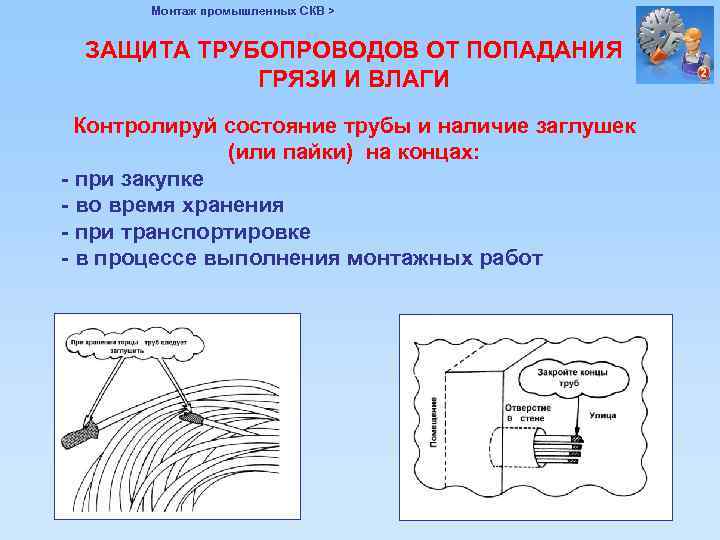

Монтаж промышленных СКВ > ЗАЩИТА ТРУБОПРОВОДОВ ОТ ПОПАДАНИЯ ГРЯЗИ И ВЛАГИ Контролируй состояние трубы Монтаж промышленных СКВ > ЗАЩИТА ТРУБОПРОВОДОВ ОТ ПОПАДАНИЯ ГРЯЗИ И ВЛАГИ Контролируй состояние трубы и наличие заглушек (или пайки) на концах: - при закупке - во время хранения - при транспортировке - в процессе выполнения монтажных работ

Монтаж промышленных СКВ > МОНТАЖ. ПАЙКА ТРУБОПРОВОДНОЙ СИСТЕМЫ ПОД АЗОТОМ АЗОТ – защитный газ, Монтаж промышленных СКВ > МОНТАЖ. ПАЙКА ТРУБОПРОВОДНОЙ СИСТЕМЫ ПОД АЗОТОМ АЗОТ – защитный газ, вытесняющий воздух и предотвращающий образование окалины (давление не более 0, 02 МПа).

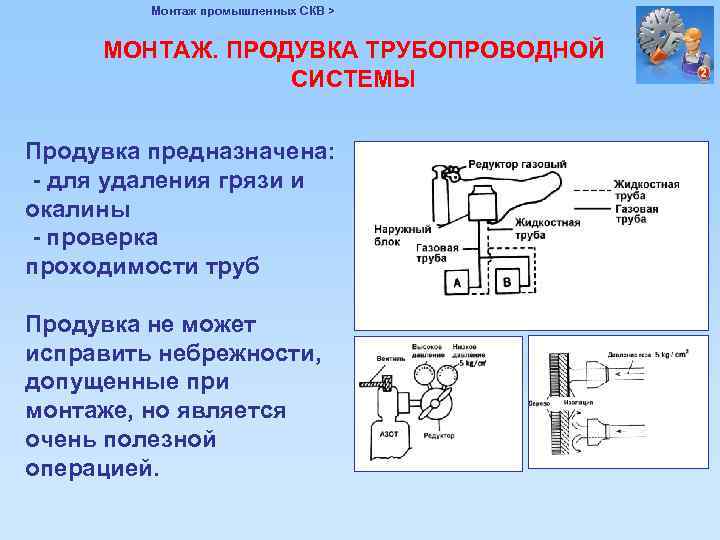

Монтаж промышленных СКВ > МОНТАЖ. ПРОДУВКА ТРУБОПРОВОДНОЙ СИСТЕМЫ Продувка предназначена: - для удаления грязи Монтаж промышленных СКВ > МОНТАЖ. ПРОДУВКА ТРУБОПРОВОДНОЙ СИСТЕМЫ Продувка предназначена: - для удаления грязи и окалины - проверка проходимости труб Продувка не может исправить небрежности, допущенные при монтаже, но является очень полезной операцией.

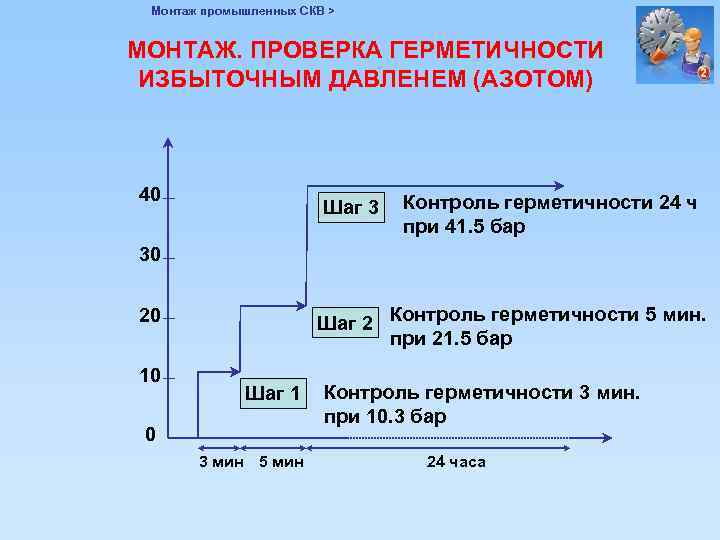

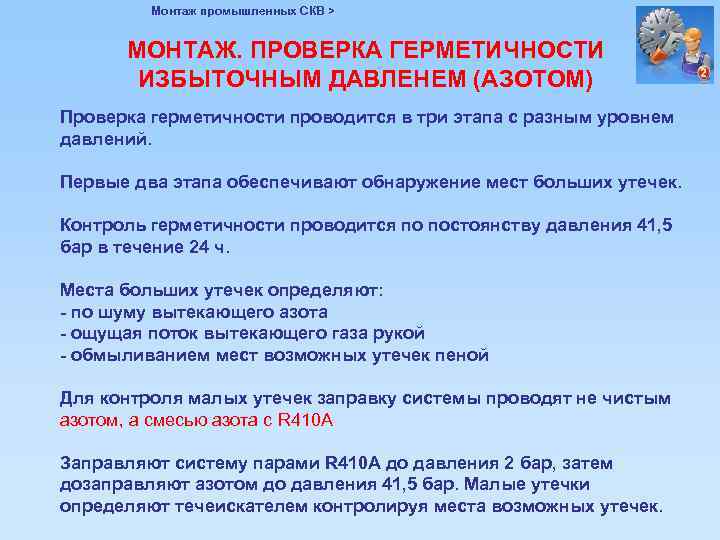

Монтаж промышленных СКВ > МОНТАЖ. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ИЗБЫТОЧНЫМ ДАВЛЕНЕМ (АЗОТОМ) 40 Шаг 3 Контроль Монтаж промышленных СКВ > МОНТАЖ. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ИЗБЫТОЧНЫМ ДАВЛЕНЕМ (АЗОТОМ) 40 Шаг 3 Контроль герметичности 24 ч при 41. 5 бар 30 Шаг 2 Контроль герметичности 5 мин. при 21. 5 бар 20 10 Шаг 1 0 3 мин 5 мин Контроль герметичности 3 мин. при 10. 3 бар 24 часа

Монтаж промышленных СКВ > МОНТАЖ. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ИЗБЫТОЧНЫМ ДАВЛЕНЕМ (АЗОТОМ) Проверка герметичности проводится в Монтаж промышленных СКВ > МОНТАЖ. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ИЗБЫТОЧНЫМ ДАВЛЕНЕМ (АЗОТОМ) Проверка герметичности проводится в три этапа с разным уровнем давлений. Первые два этапа обеспечивают обнаружение мест больших утечек. Контроль герметичности проводится по постоянству давления 41, 5 бар в течение 24 ч. Места больших утечек определяют: - по шуму вытекающего азота - ощущая поток вытекающего газа рукой - обмыливанием мест возможных утечек пеной Для контроля малых утечек заправку системы проводят не чистым азотом, а смесью азота с R 410 А Заправляют систему парами R 410 А до давления 2 бар, затем дозаправляют азотом до давления 41, 5 бар. Малые утечки определяют течеискателем контролируя места возможных утечек.

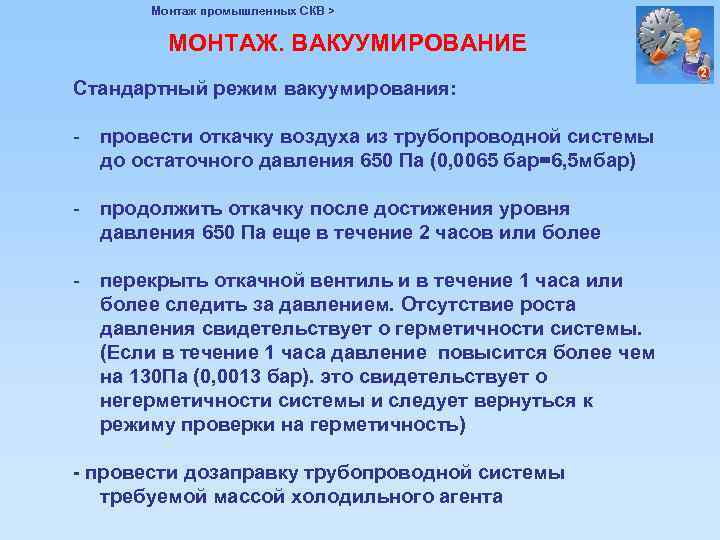

Монтаж промышленных СКВ > МОНТАЖ. ВАКУУМИРОВАНИЕ Стандартный режим вакуумирования: - провести откачку воздуха из Монтаж промышленных СКВ > МОНТАЖ. ВАКУУМИРОВАНИЕ Стандартный режим вакуумирования: - провести откачку воздуха из трубопроводной системы до остаточного давления 650 Па (0, 0065 бар=6, 5 мбар) - продолжить откачку после достижения уровня давления 650 Па еще в течение 2 часов или более - перекрыть откачной вентиль и в течение 1 часа или более следить за давлением. Отсутствие роста давления свидетельствует о герметичности системы. (Если в течение 1 часа давление повысится более чем на 130 Па (0, 0013 бар). это свидетельствует о негерметичности системы и следует вернуться к режиму проверки на герметичность) - провести дозаправку трубопроводной системы требуемой массой холодильного агента

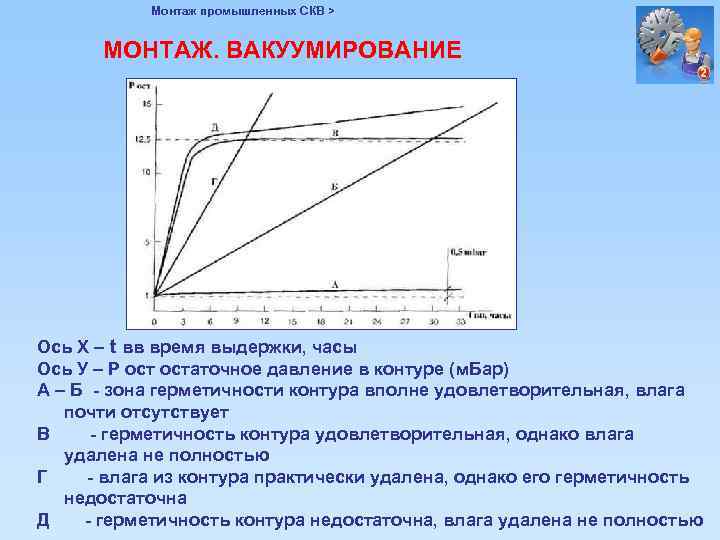

Монтаж промышленных СКВ > МОНТАЖ. ВАКУУМИРОВАНИЕ Ось Х – t вв время выдержки, часы Монтаж промышленных СКВ > МОНТАЖ. ВАКУУМИРОВАНИЕ Ось Х – t вв время выдержки, часы Ось У – Р остаточное давление в контуре (м. Бар) А – Б - зона герметичности контура вполне удовлетворительная, влага почти отсутствует В - герметичность контура удовлетворительная, однако влага удалена не полностью Г - влага из контура практически удалена, однако его герметичность недостаточна Д - герметичность контура недостаточна, влага удалена не полностью

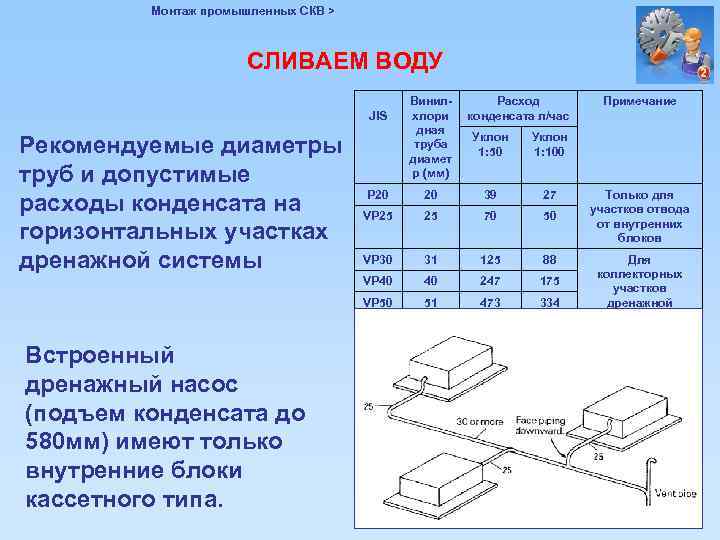

Монтаж промышленных СКВ > СЛИВАЕМ ВОДУ JIS Рекомендуемые диаметры труб и допустимые расходы конденсата Монтаж промышленных СКВ > СЛИВАЕМ ВОДУ JIS Рекомендуемые диаметры труб и допустимые расходы конденсата на горизонтальных участках дренажной системы Винилхлори дная труба диамет р (мм) Расход конденсата л/час Уклон 1: 50 Уклон 1: 100 P 20 20 39 27 VP 25 25 70 50 VP 30 31 125 88 VP 40 40 247 175 VP 50 Встроенный дренажный насос (подъем конденсата до 580 мм) имеют только внутренние блоки кассетного типа. Примечание 51 473 334 Только для участков отвода от внутренних блоков Для коллекторных участков дренажной системы

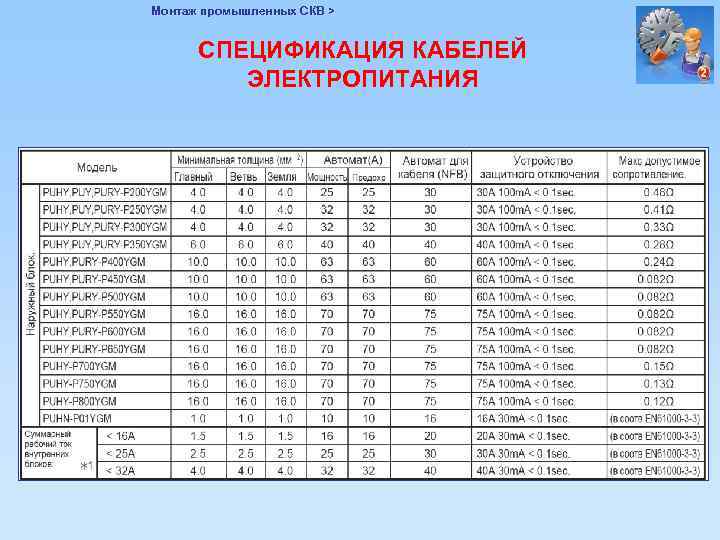

Монтаж промышленных СКВ > СПЕЦИФИКАЦИЯ КАБЕЛЕЙ ЭЛЕКТРОПИТАНИЯ Монтаж промышленных СКВ > СПЕЦИФИКАЦИЯ КАБЕЛЕЙ ЭЛЕКТРОПИТАНИЯ

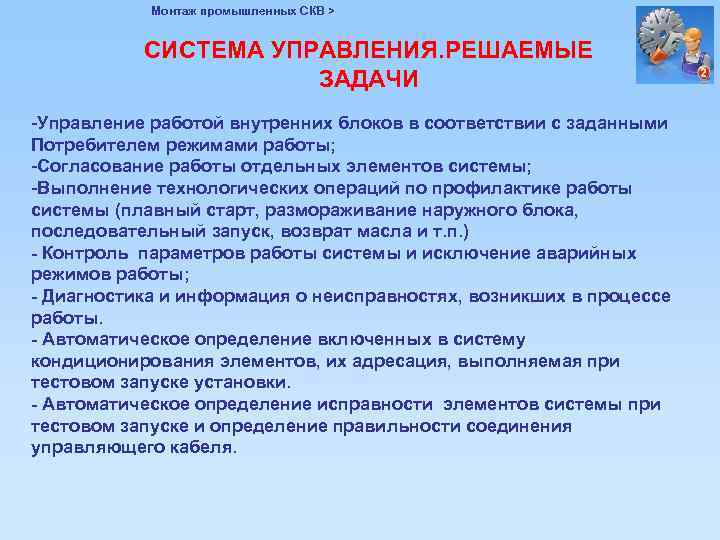

Монтаж промышленных СКВ > СИСТЕМА УПРАВЛЕНИЯ. РЕШАЕМЫЕ ЗАДАЧИ -Управление работой внутренних блоков в соответствии Монтаж промышленных СКВ > СИСТЕМА УПРАВЛЕНИЯ. РЕШАЕМЫЕ ЗАДАЧИ -Управление работой внутренних блоков в соответствии с заданными Потребителем режимами работы; -Согласование работы отдельных элементов системы; -Выполнение технологических операций по профилактике работы системы (плавный старт, размораживание наружного блока, последовательный запуск, возврат масла и т. п. ) - Контроль параметров работы системы и исключение аварийных режимов работы; - Диагностика и информация о неисправностях, возникших в процессе работы. - Автоматическое определение включенных в систему кондиционирования элементов, их адресация, выполняемая при тестовом запуске установки. - Автоматическое определение исправности элементов системы при тестовом запуске и определение правильности соединения управляющего кабеля.

Монтаж промышленных СКВ > ПУЛЬТЫ УПРАВЛЕНИЯ БЫВАЮТ РАЗНЫЕ Стандартный Упрощенный Беспроводной Программируемый таймер Монтаж промышленных СКВ > ПУЛЬТЫ УПРАВЛЕНИЯ БЫВАЮТ РАЗНЫЕ Стандартный Упрощенный Беспроводной Программируемый таймер

Монтаж промышленных СКВ > ПРОТОКОЛЫ – ЭТО СОВСЕМ НЕ ТО, ЧТО ВЫ ДУМАЕТЕ - Монтаж промышленных СКВ > ПРОТОКОЛЫ – ЭТО СОВСЕМ НЕ ТО, ЧТО ВЫ ДУМАЕТЕ - BACnet ГЛАВНОЕ: это железо и софт , позволяющий управлять разными устройствами, …

Монтаж промышленных СКВ > ГЛАВНОЕ: это железо и софт , позволяющий управлять разными устройствами, Монтаж промышленных СКВ > ГЛАВНОЕ: это железо и софт , позволяющий управлять разными устройствами, … Подключение к системам диспетчеризации зданий может происходить на уровне приложений через протокол BACnet. Для реализации такого взаимодействия должен быть активирован соответствующий программный модуль в контроллере G-50 A, а также установлена специальная программа на компьютере – шлюз BACnet. Программа способна объединить до 10 контроллеров G-50 A, это значит, что данный способ позволяет подключить к BMS до 500 внутренних блоков системы кондиционирования.

Монтаж промышленных СКВ > СКВ НА БАЗЕ ЧИЛЛЕРОВ И ФЭНКОЙЛОВ Монтаж промышленных СКВ > СКВ НА БАЗЕ ЧИЛЛЕРОВ И ФЭНКОЙЛОВ

Монтаж промышленных СКВ > КЛАССИФИКАЦИЯ ЧИЛЛЕРОВ Монтаж промышленных СКВ > КЛАССИФИКАЦИЯ ЧИЛЛЕРОВ

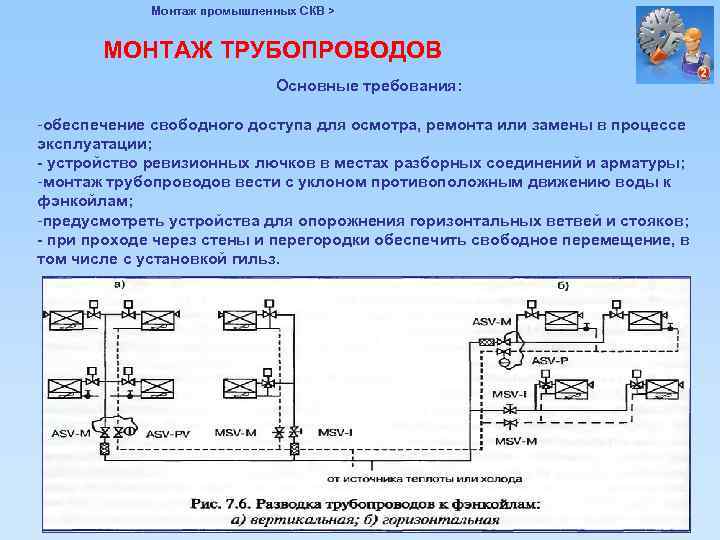

Монтаж промышленных СКВ > МОНТАЖ ТРУБОПРОВОДОВ Основные требования: -обеспечение свободного доступа для осмотра, ремонта Монтаж промышленных СКВ > МОНТАЖ ТРУБОПРОВОДОВ Основные требования: -обеспечение свободного доступа для осмотра, ремонта или замены в процессе эксплуатации; - устройство ревизионных лючков в местах разборных соединений и арматуры; -монтаж трубопроводов вести с уклоном противоположным движению воды к фэнкойлам; -предусмотреть устройства для опорожнения горизонтальных ветвей и стояков; - при проходе через стены и перегородки обеспечить свободное перемещение, в том числе с установкой гильз.

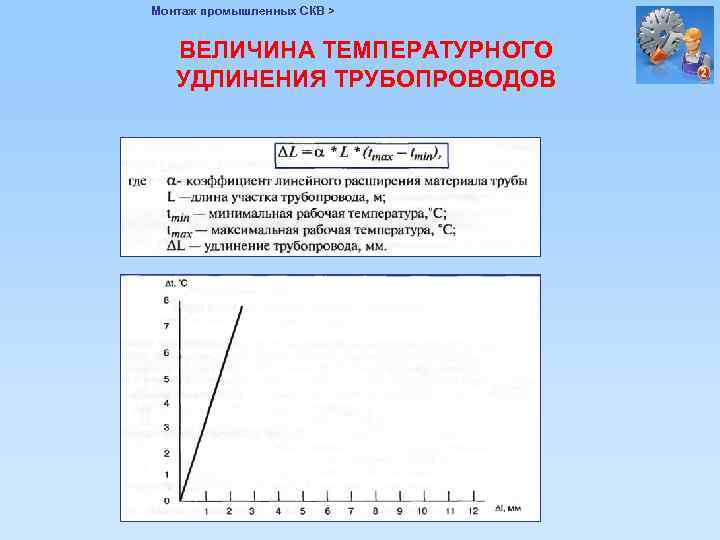

Монтаж промышленных СКВ > ВЕЛИЧИНА ТЕМПЕРАТУРНОГО УДЛИНЕНИЯ ТРУБОПРОВОДОВ Монтаж промышленных СКВ > ВЕЛИЧИНА ТЕМПЕРАТУРНОГО УДЛИНЕНИЯ ТРУБОПРОВОДОВ

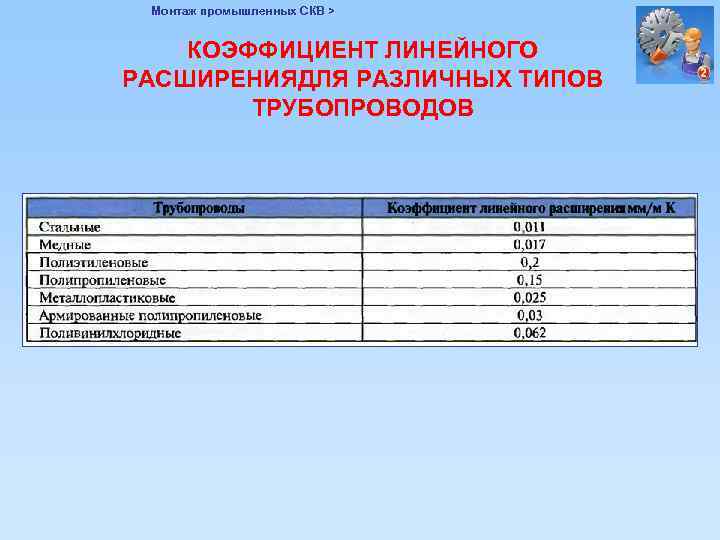

Монтаж промышленных СКВ > КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯДЛЯ РАЗЛИЧНЫХ ТИПОВ ТРУБОПРОВОДОВ Монтаж промышленных СКВ > КОЭФФИЦИЕНТ ЛИНЕЙНОГО РАСШИРЕНИЯДЛЯ РАЗЛИЧНЫХ ТИПОВ ТРУБОПРОВОДОВ

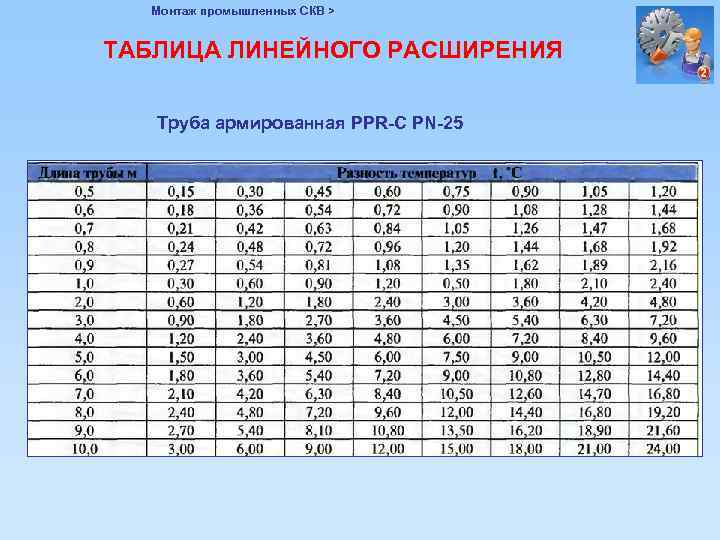

Монтаж промышленных СКВ > ТАБЛИЦА ЛИНЕЙНОГО РАСШИРЕНИЯ Труба армированная PPR-C PN-25 Монтаж промышленных СКВ > ТАБЛИЦА ЛИНЕЙНОГО РАСШИРЕНИЯ Труба армированная PPR-C PN-25

Монтаж промышленных СКВ > Г-ОБРАЗНЫЙ КОМПЕНСАТОР ДЛЯ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ Монтаж промышленных СКВ > Г-ОБРАЗНЫЙ КОМПЕНСАТОР ДЛЯ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ

Монтаж промышленных СКВ > П-ОБРАЗНЫЙ КОМПЕНСАТОР ДЛЯ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ Монтаж промышленных СКВ > П-ОБРАЗНЫЙ КОМПЕНСАТОР ДЛЯ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ

Монтаж промышленных СКВ > ПЕТЛЕОБРАЗНЫЙ КРУГОВОЙ КОМПЕНСАТОР ДЛЯ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ Монтаж промышленных СКВ > ПЕТЛЕОБРАЗНЫЙ КРУГОВОЙ КОМПЕНСАТОР ДЛЯ ПОЛИПРОПИЛЕНОВОЙ ТРУБЫ

Монтаж промышленных СКВ > РЕКОМЕНДУЕМЫЕ РАССТОЯНИЯ МЕЖДУ СКОЛЬЗЯЩИМИ ОПОРАМИ Они определяются исходя из предельного Монтаж промышленных СКВ > РЕКОМЕНДУЕМЫЕ РАССТОЯНИЯ МЕЖДУ СКОЛЬЗЯЩИМИ ОПОРАМИ Они определяются исходя из предельного напряжения на изгиб, возникающего в трубе для горизонтально проложенных трубопроводов

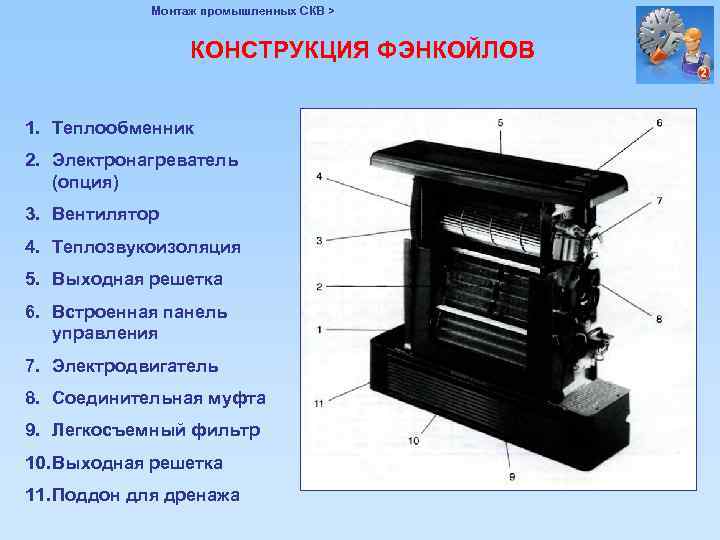

Монтаж промышленных СКВ > КОНСТРУКЦИЯ ФЭНКОЙЛОВ 1. Теплообменник 2. Электронагреватель (опция) 3. Вентилятор 4. Монтаж промышленных СКВ > КОНСТРУКЦИЯ ФЭНКОЙЛОВ 1. Теплообменник 2. Электронагреватель (опция) 3. Вентилятор 4. Теплозвукоизоляция 5. Выходная решетка 6. Встроенная панель управления 7. Электродвигатель 8. Соединительная муфта 9. Легкосъемный фильтр 10. Выходная решетка 11. Поддон для дренажа

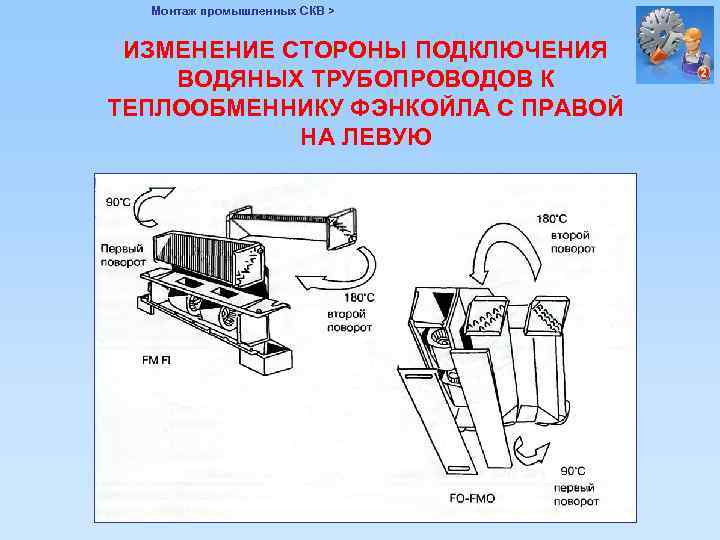

Монтаж промышленных СКВ > ИЗМЕНЕНИЕ СТОРОНЫ ПОДКЛЮЧЕНИЯ ВОДЯНЫХ ТРУБОПРОВОДОВ К ТЕПЛООБМЕННИКУ ФЭНКОЙЛА С ПРАВОЙ Монтаж промышленных СКВ > ИЗМЕНЕНИЕ СТОРОНЫ ПОДКЛЮЧЕНИЯ ВОДЯНЫХ ТРУБОПРОВОДОВ К ТЕПЛООБМЕННИКУ ФЭНКОЙЛА С ПРАВОЙ НА ЛЕВУЮ

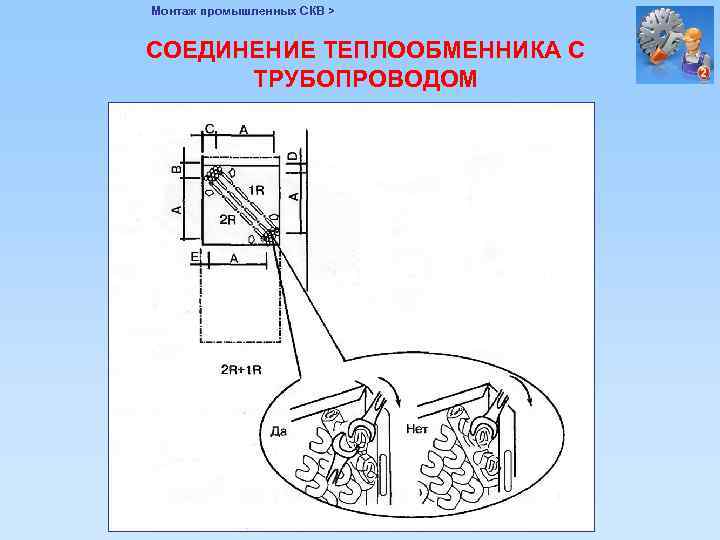

Монтаж промышленных СКВ > СОЕДИНЕНИЕ ТЕПЛООБМЕННИКА С ТРУБОПРОВОДОМ Монтаж промышленных СКВ > СОЕДИНЕНИЕ ТЕПЛООБМЕННИКА С ТРУБОПРОВОДОМ

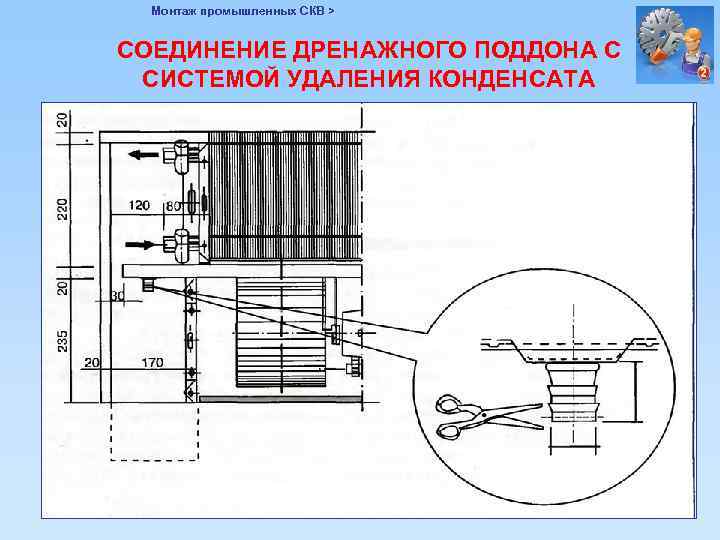

Монтаж промышленных СКВ > СОЕДИНЕНИЕ ДРЕНАЖНОГО ПОДДОНА С СИСТЕМОЙ УДАЛЕНИЯ КОНДЕНСАТА Монтаж промышленных СКВ > СОЕДИНЕНИЕ ДРЕНАЖНОГО ПОДДОНА С СИСТЕМОЙ УДАЛЕНИЯ КОНДЕНСАТА

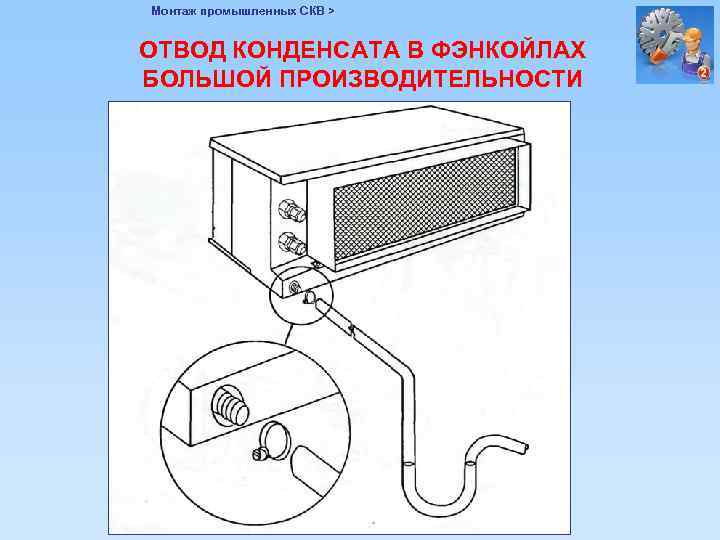

Монтаж промышленных СКВ > ОТВОД КОНДЕНСАТА В ФЭНКОЙЛАХ БОЛЬШОЙ ПРОИЗВОДИТЕЛЬНОСТИ Монтаж промышленных СКВ > ОТВОД КОНДЕНСАТА В ФЭНКОЙЛАХ БОЛЬШОЙ ПРОИЗВОДИТЕЛЬНОСТИ

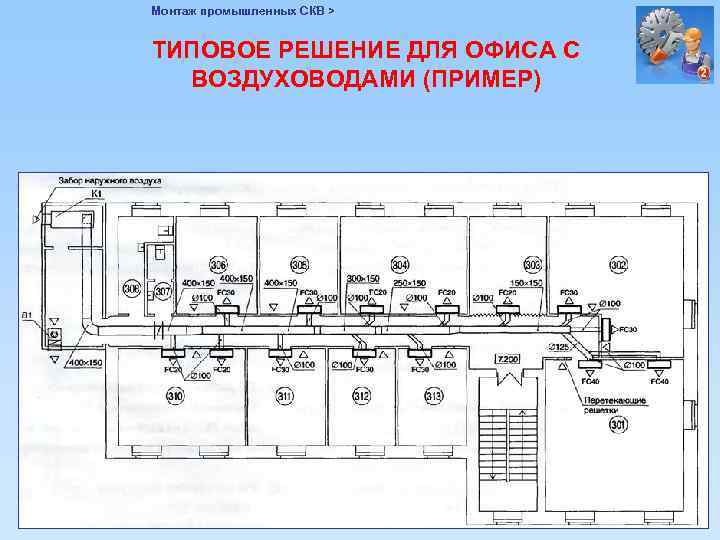

Монтаж промышленных СКВ > ТИПОВОЕ РЕШЕНИЕ ДЛЯ ОФИСА С ВОЗДУХОВОДАМИ (ПРИМЕР) Монтаж промышленных СКВ > ТИПОВОЕ РЕШЕНИЕ ДЛЯ ОФИСА С ВОЗДУХОВОДАМИ (ПРИМЕР)

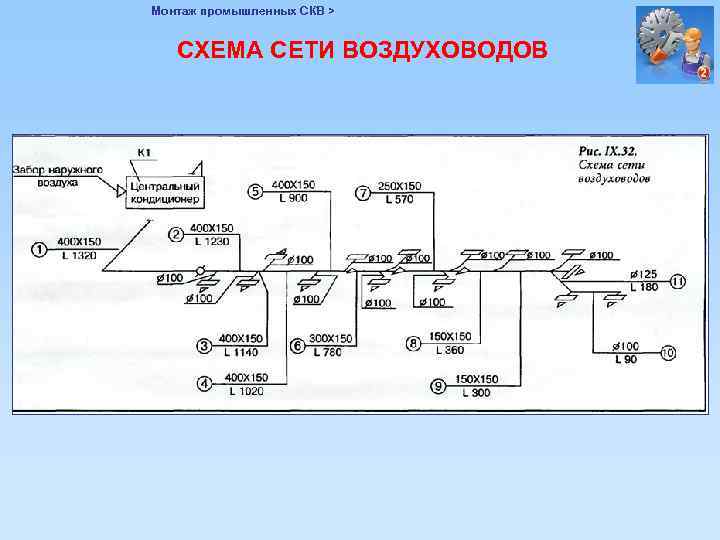

Монтаж промышленных СКВ > СХЕМА СЕТИ ВОЗДУХОВОДОВ Монтаж промышленных СКВ > СХЕМА СЕТИ ВОЗДУХОВОДОВ

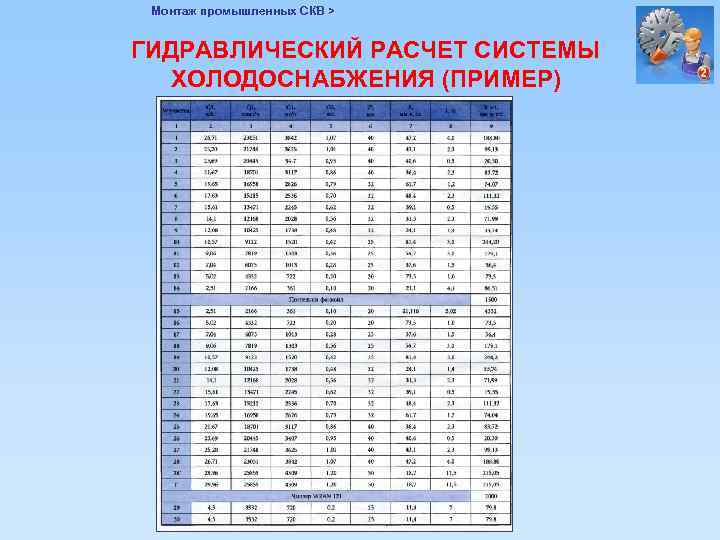

Монтаж промышленных СКВ > ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ХОЛОДОСНАБЖЕНИЯ (ПРИМЕР) Монтаж промышленных СКВ > ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ХОЛОДОСНАБЖЕНИЯ (ПРИМЕР)

Монтаж промышленных СКВ > ПЛАН ПОМЕЩЕНИЯ С РАЗВОДКОЙ ТРУБОПРОВОДОВ Монтаж промышленных СКВ > ПЛАН ПОМЕЩЕНИЯ С РАЗВОДКОЙ ТРУБОПРОВОДОВ

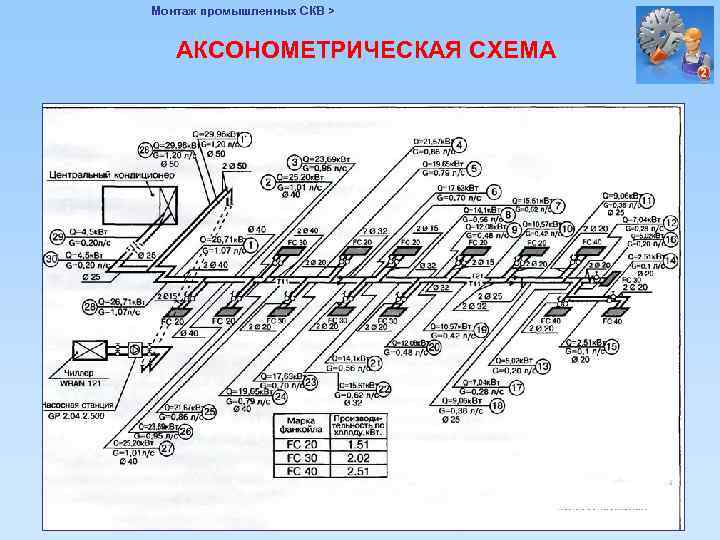

Монтаж промышленных СКВ > АКСОНОМЕТРИЧЕСКАЯ СХЕМА Монтаж промышленных СКВ > АКСОНОМЕТРИЧЕСКАЯ СХЕМА

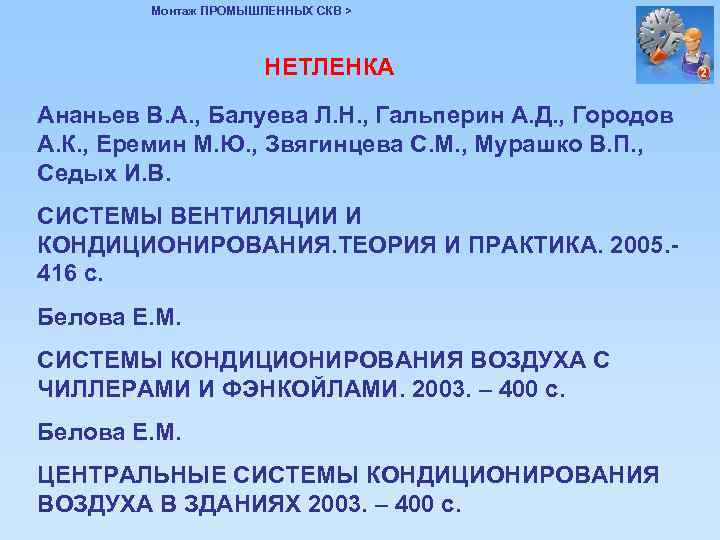

Монтаж ПРОМЫШЛЕННЫХ СКВ > НЕТЛЕНКА Ананьев В. А. , Балуева Л. Н. , Гальперин Монтаж ПРОМЫШЛЕННЫХ СКВ > НЕТЛЕНКА Ананьев В. А. , Балуева Л. Н. , Гальперин А. Д. , Городов А. К. , Еремин М. Ю. , Звягинцева С. М. , Мурашко В. П. , Седых И. В. СИСТЕМЫ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ. ТЕОРИЯ И ПРАКТИКА. 2005. 416 с. Белова Е. М. СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА С ЧИЛЛЕРАМИ И ФЭНКОЙЛАМИ. 2003. – 400 с. Белова Е. М. ЦЕНТРАЛЬНЫЕ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В ЗДАНИЯХ 2003. – 400 с.
