МОНОХРОМАТИЧЕСКОЕ ИЗЛУЧЕНИЕ
ПРИБЛИЖЕННАЯ ТЕОРИЯ

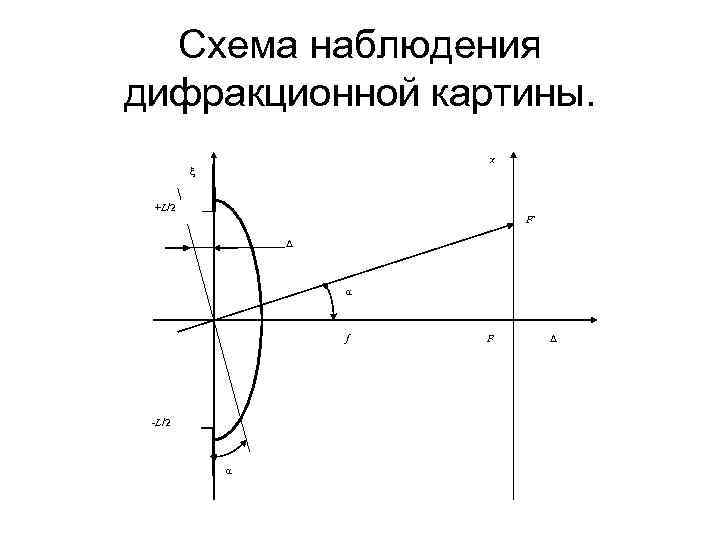

Схема наблюдения дифракционной картины. x ξ +L/2 F’ Δ α f -L/2 α F Δ

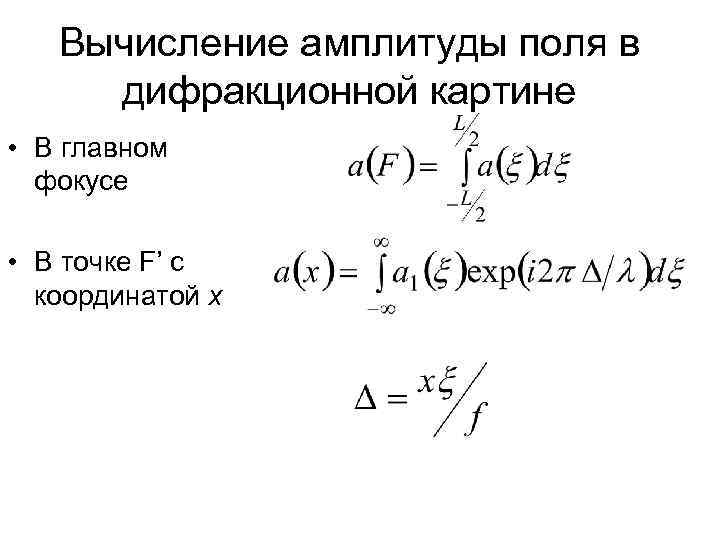

Вычисление амплитуды поля в дифракционной картине • В главном фокусе • В точке F’ с координатой x

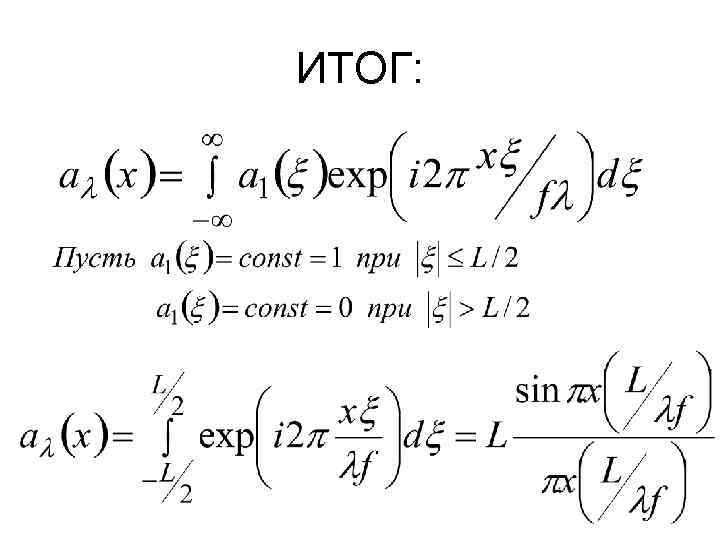

ИТОГ:

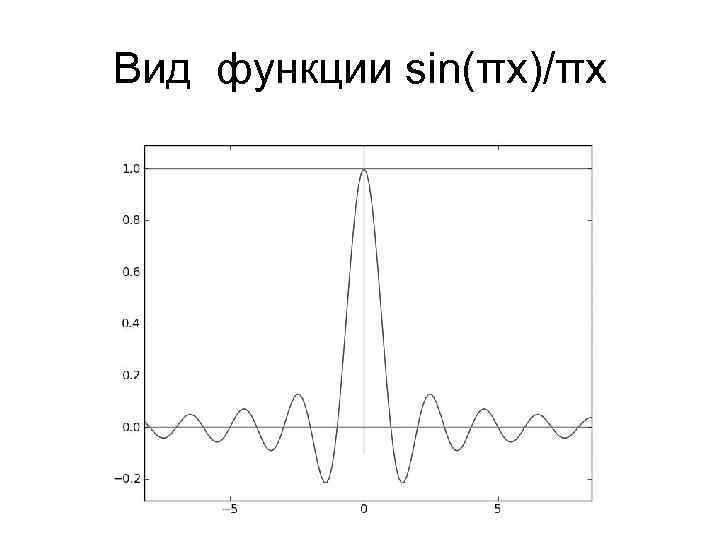

Вид функции sin(πx)/πx

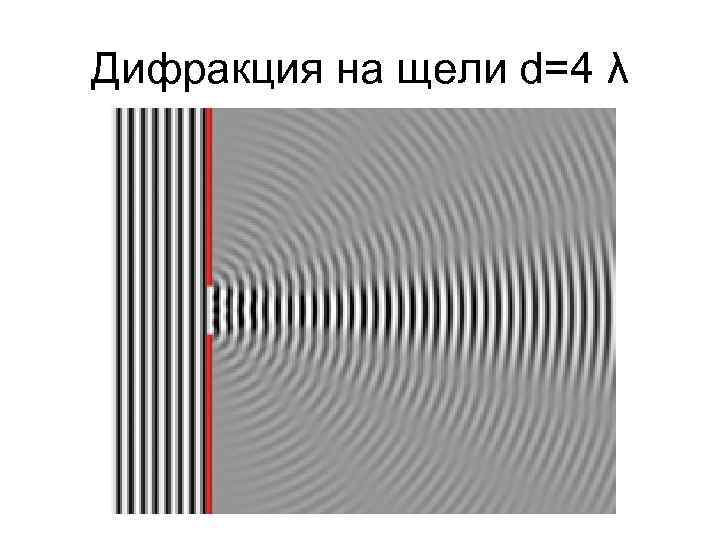

Дифракция на щели d=4 λ
Распределение освещенности в картине дифракции на щели
Определение критерия разрешающей способности по Рэлею

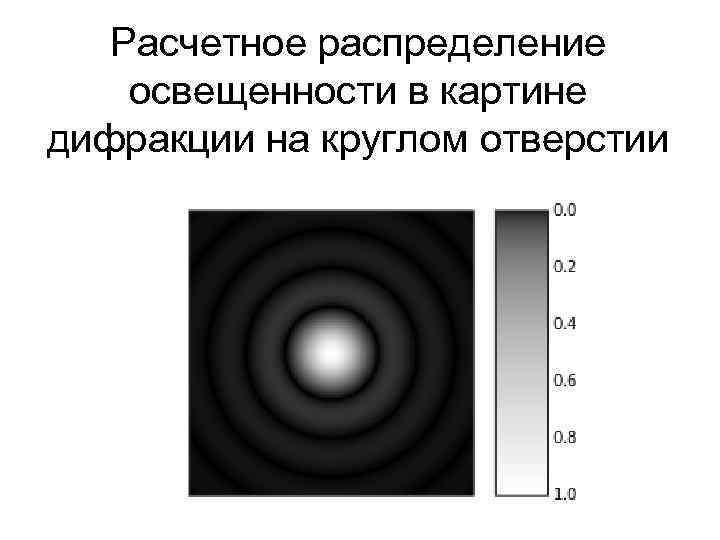

Расчетное распределение освещенности в картине дифракции на круглом отверстии

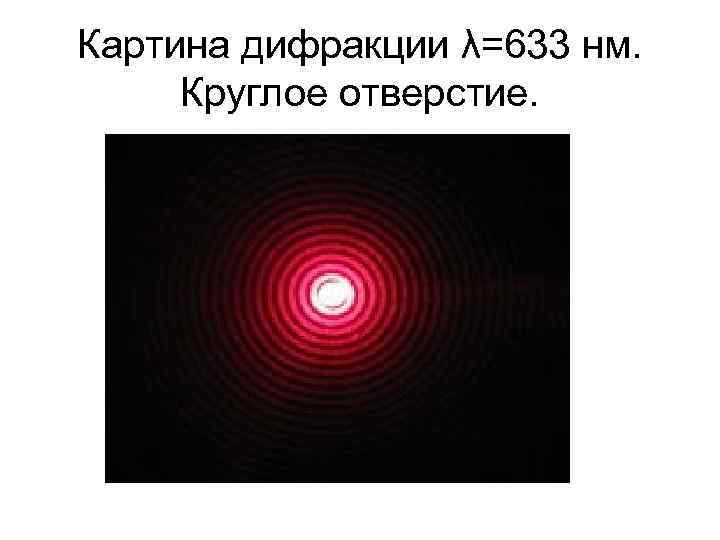

Картина дифракции λ=633 нм. Круглое отверстие.

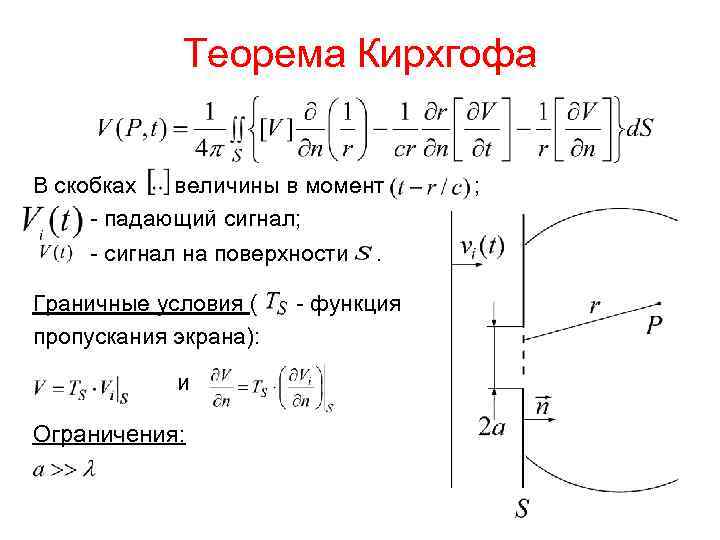

Теорема Кирхгофа В скобках величины в момент - падающий сигнал; - сигнал на поверхности. Граничные условия ( пропускания экрана): и Ограничения: - функция ;

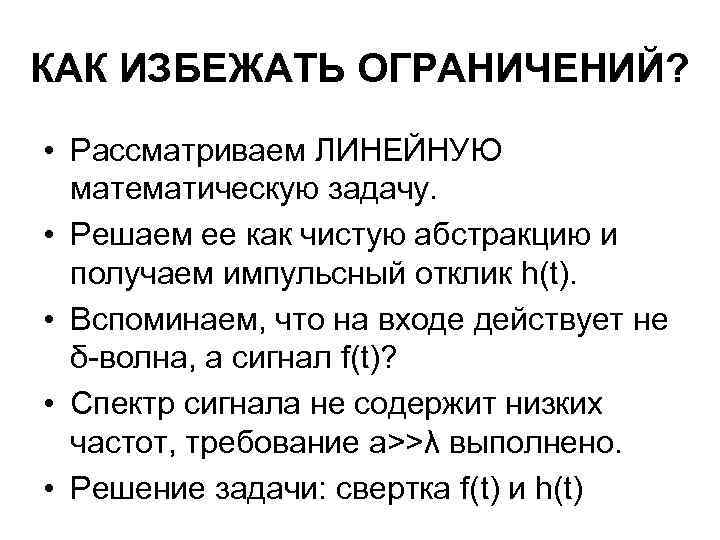

КАК ИЗБЕЖАТЬ ОГРАНИЧЕНИЙ? • Рассматриваем ЛИНЕЙНУЮ математическую задачу. • Решаем ее как чистую абстракцию и получаем импульсный отклик h(t). • Вспоминаем, что на входе действует не δ-волна, а сигнал f(t)? • Спектр сигнала не содержит низких частот, требование a>>λ выполнено. • Решение задачи: свертка f(t) и h(t)

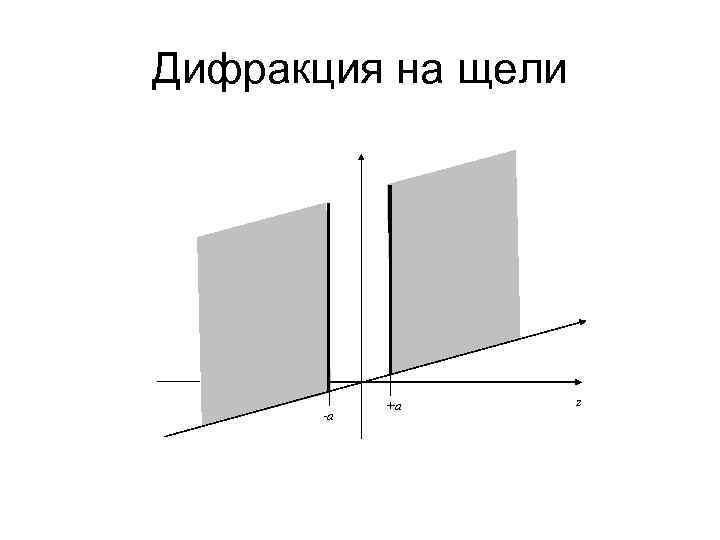

Дифракция на щели -а +а z

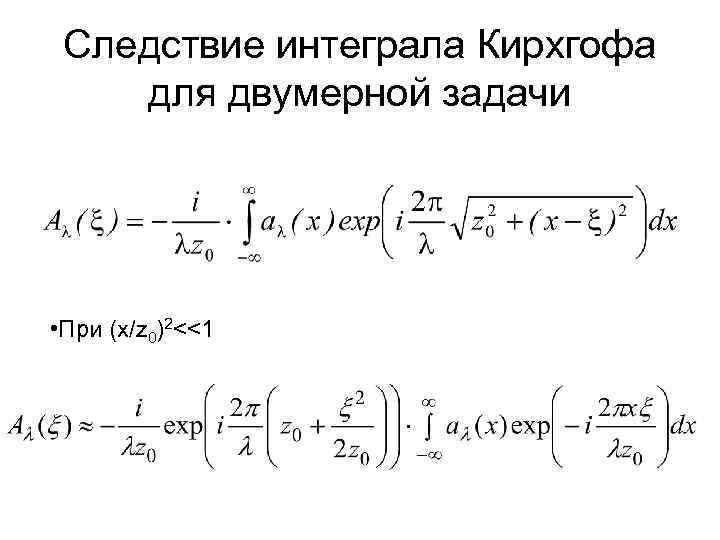

Следствие интеграла Кирхгофа для двумерной задачи • При (x/z 0)2<<1

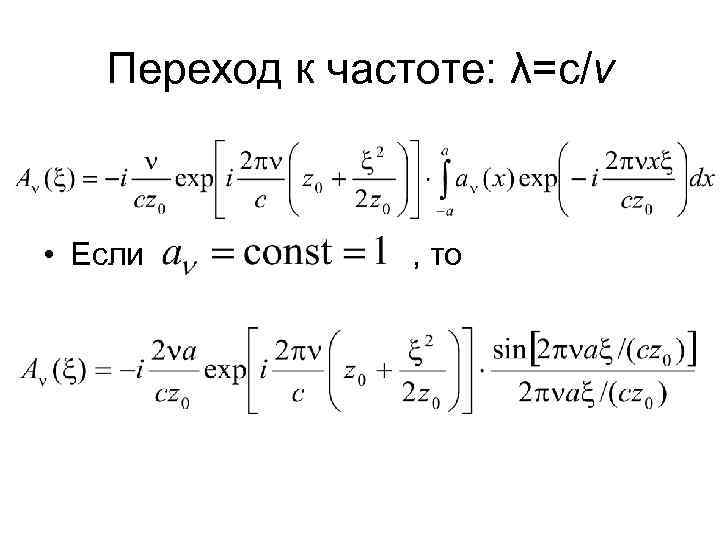

Переход к частоте: λ=с/ν • Если , то

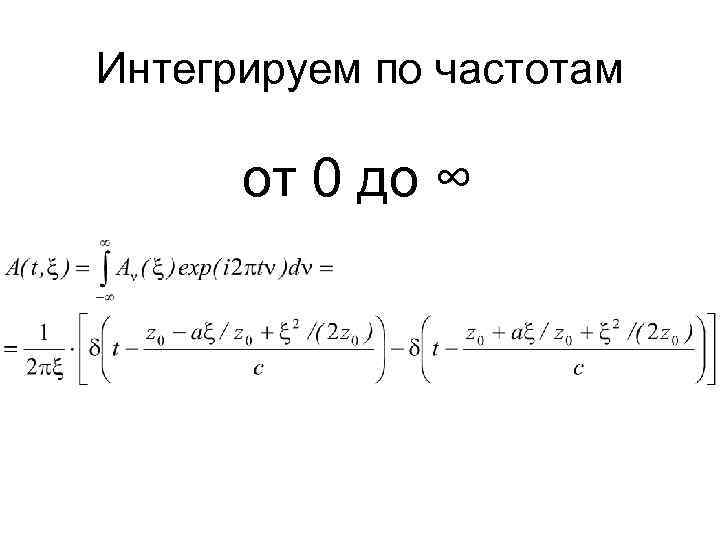

Интегрируем по частотам от 0 до ∞

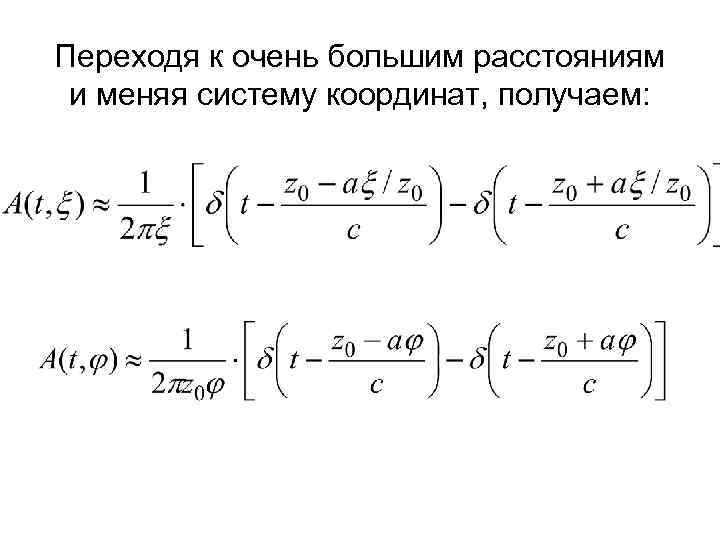

Переходя к очень большим расстояниям и меняя систему координат, получаем:

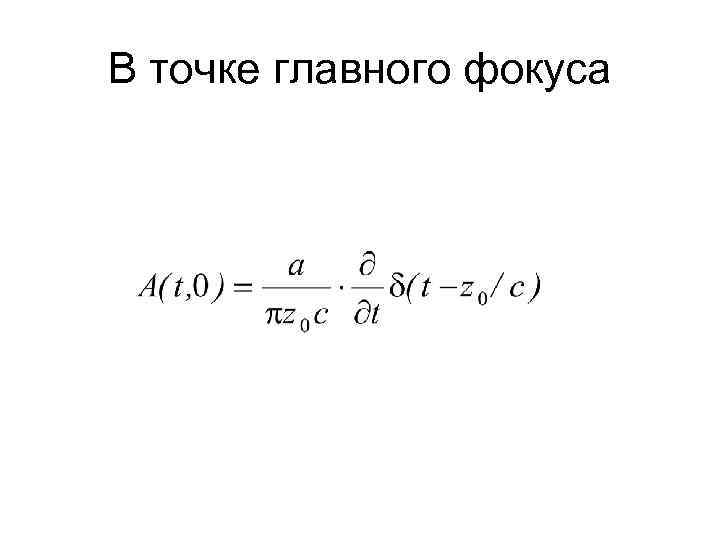

В точке главного фокуса

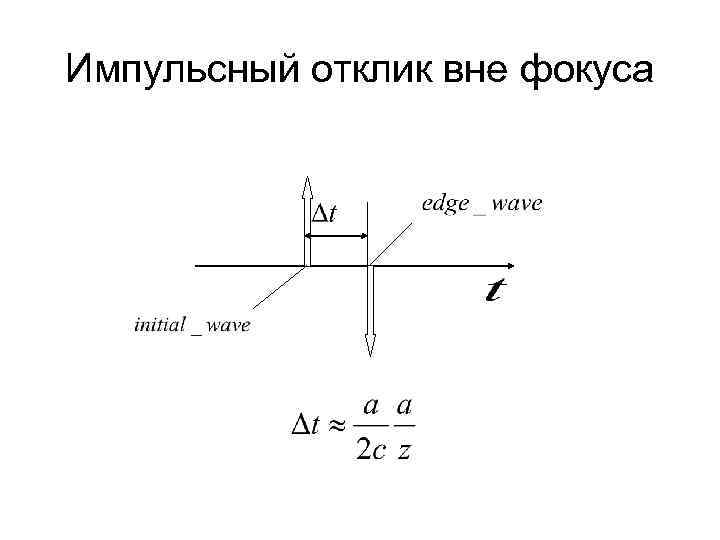

Импульсный отклик вне фокуса

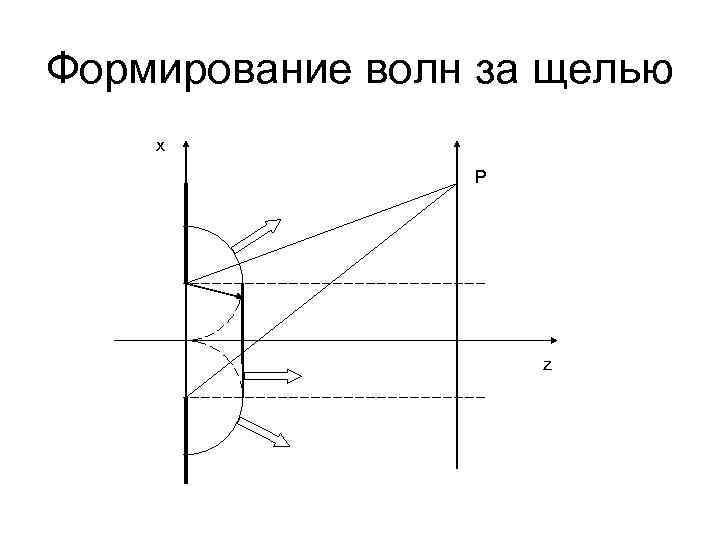

Формирование волн за щелью x P z

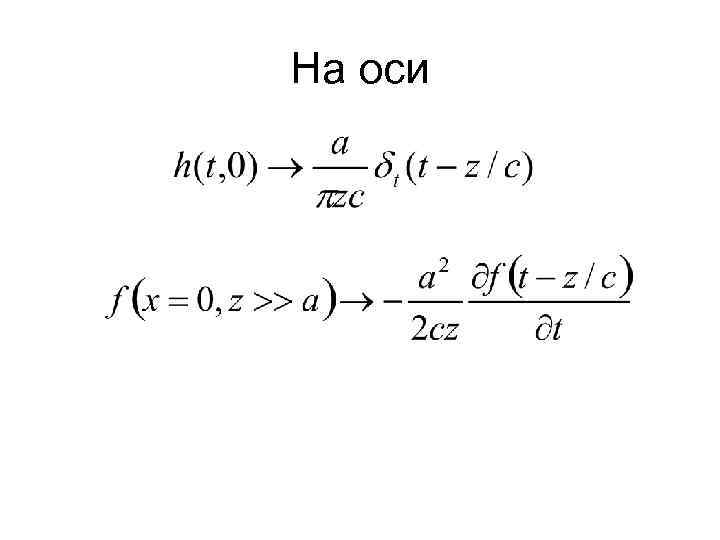

На оси

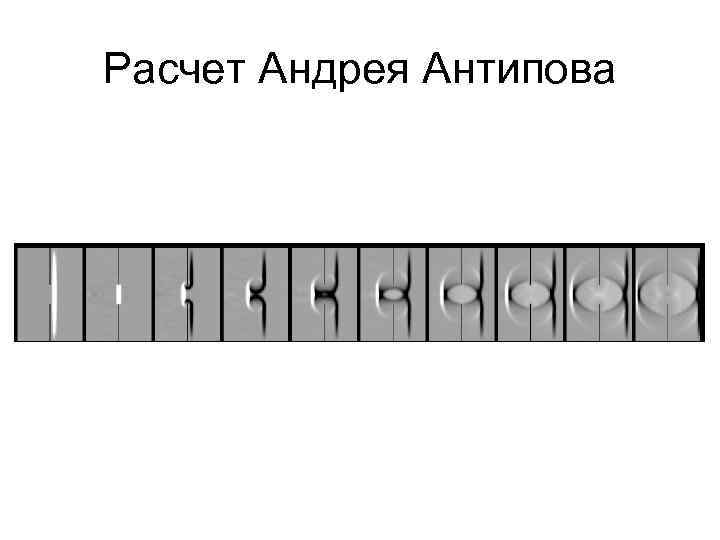

Расчет Андрея Антипова
Расчет Штефана

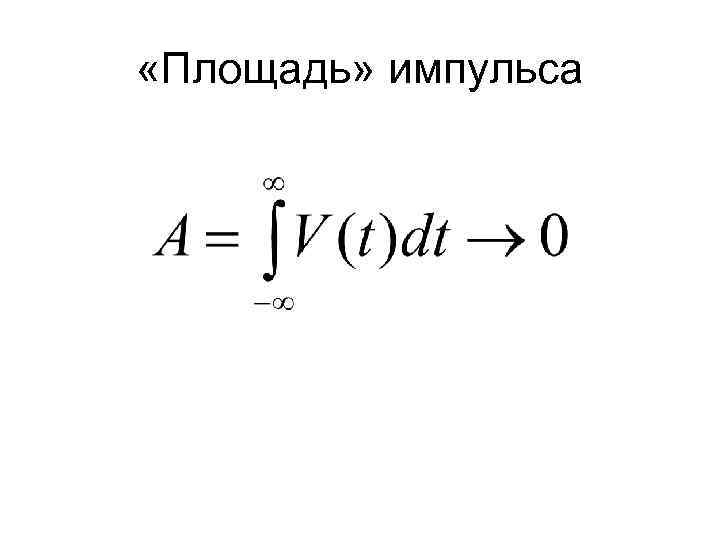

«Площадь» импульса
Дифракция на двух щелях

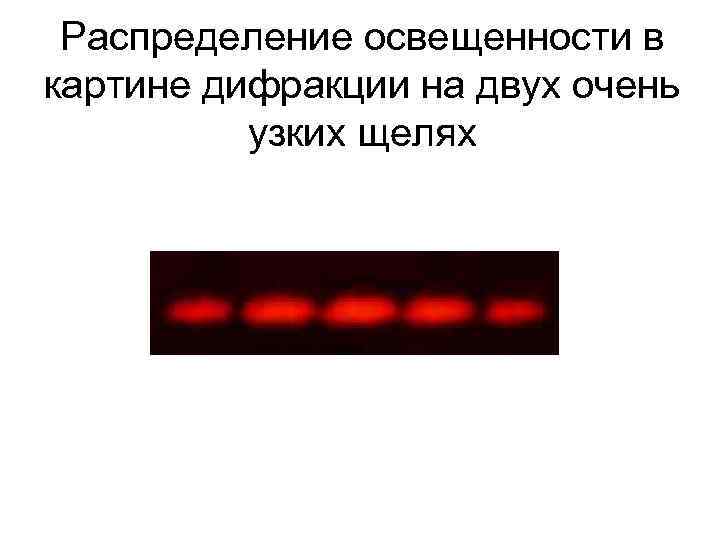

Распределение освещенности в картине дифракции на двух очень узких щелях

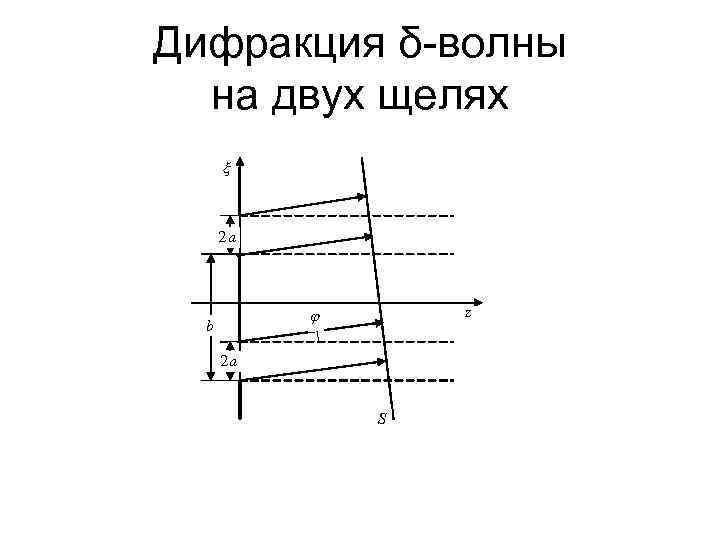

Дифракция δ-волны на двух щелях x 2 a z j b 2 a S

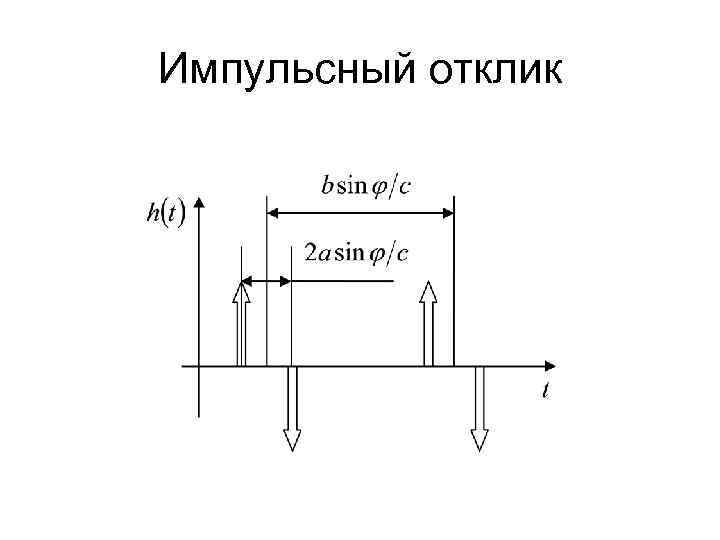

Импульсный отклик

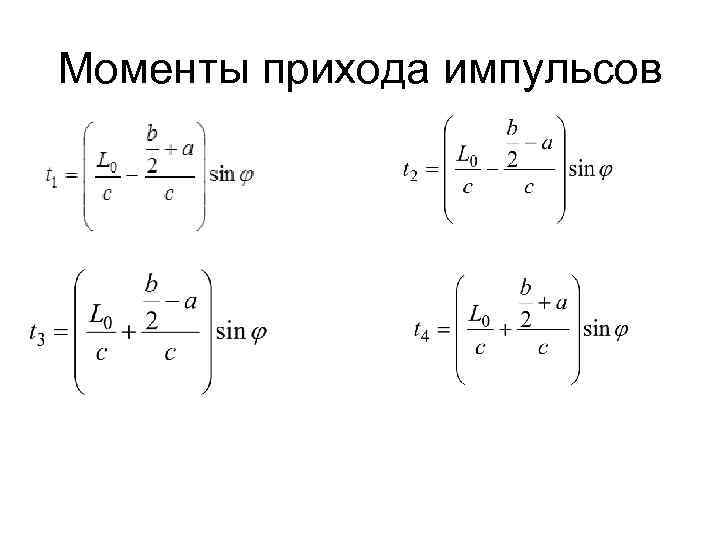

Моменты прихода импульсов

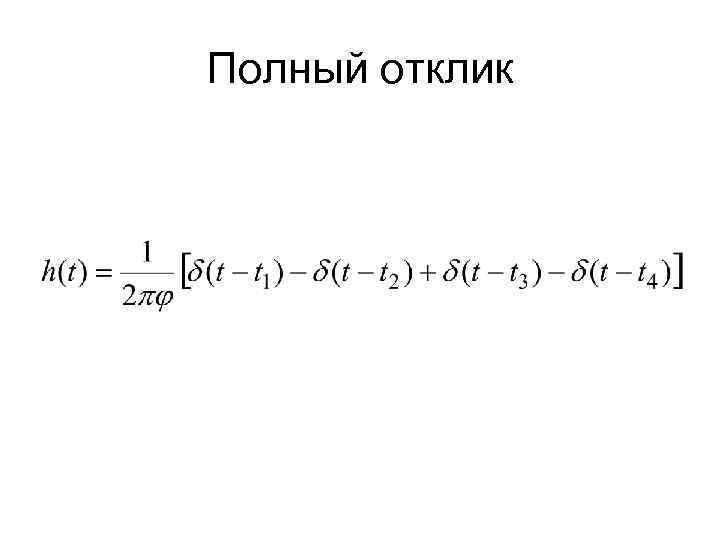

Полный отклик

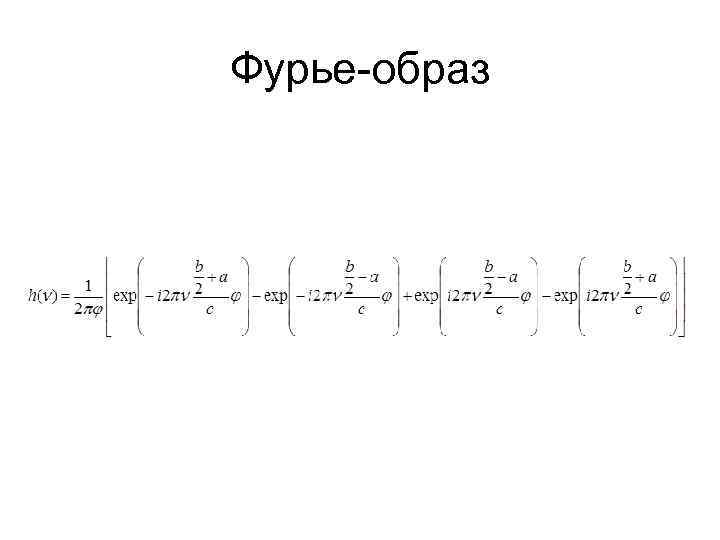

Фурье-образ

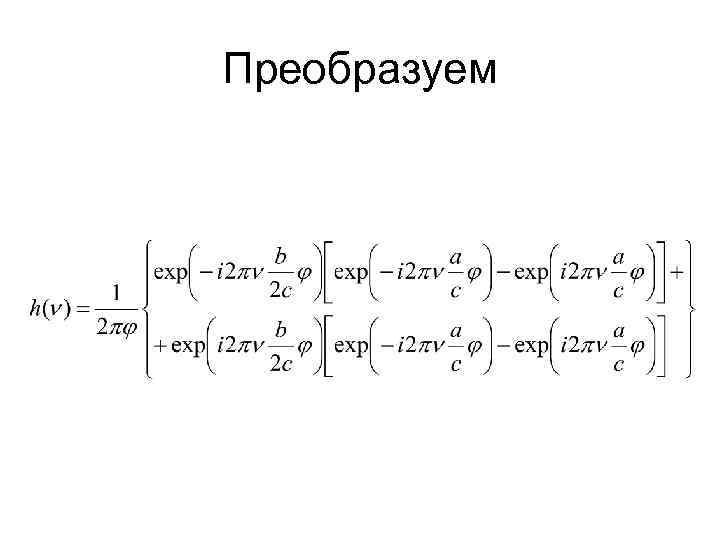

Преобразуем

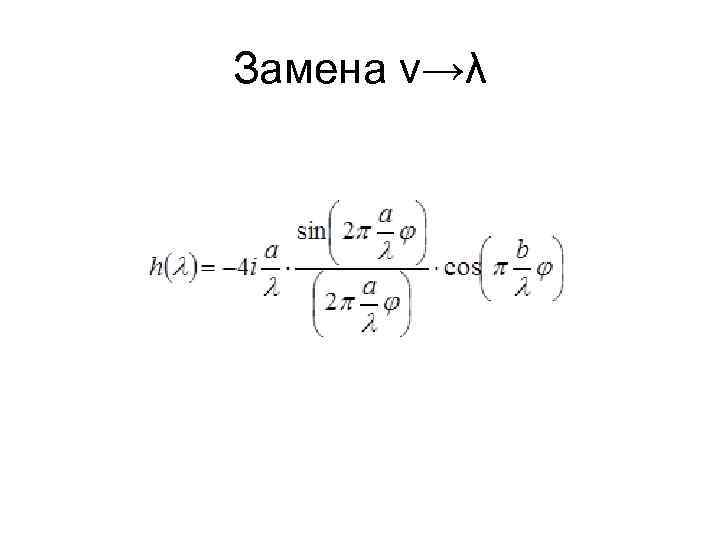

Замена ν→λ

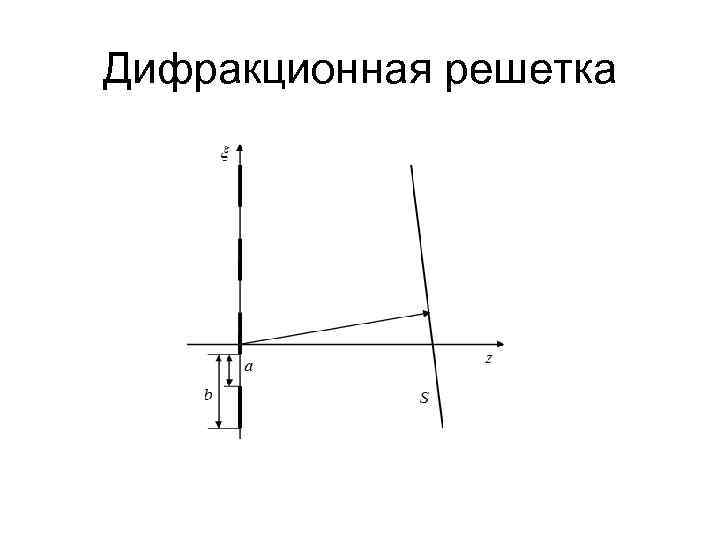

Дифракционная решетка

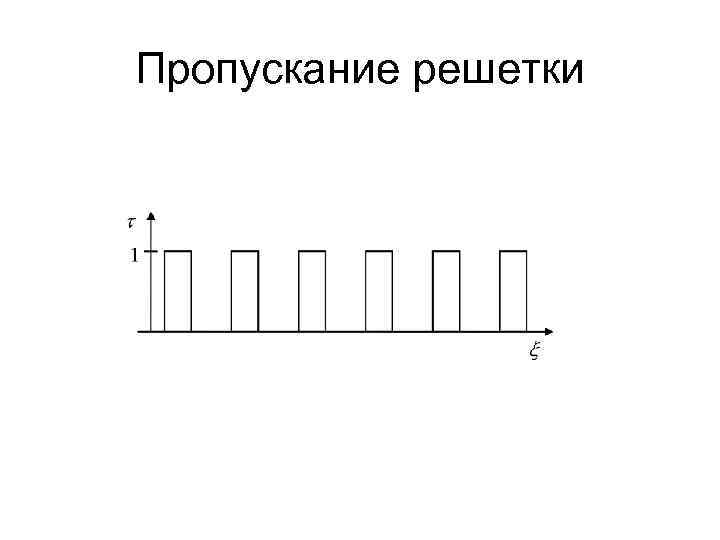

Пропускание решетки

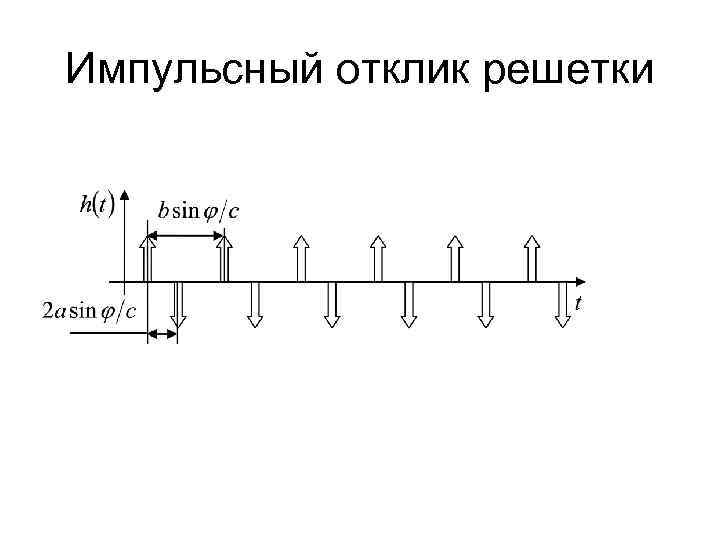

Импульсный отклик решетки
