Мониторинг содержания серы в газах и жидкостях 1

Мониторинг содержания серы в газах и жидкостях 1

Оптический дизайн 2

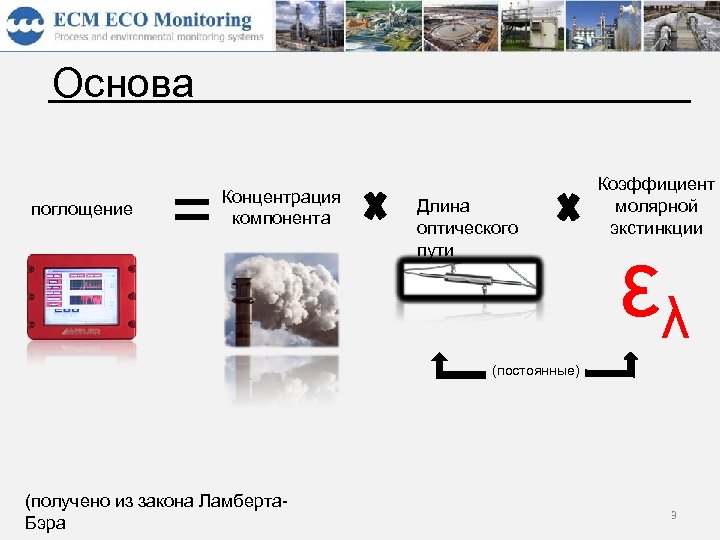

Основа поглощение = Концентрация компонента Длина оптического пути Коэффициент молярной экстинкции ελ (постоянные) (получено из закона Ламберта. Бэра 3

OMA-300 для промышленных выбросов SO 2 NO X H 2 S standard : CO CO 2 options: Cl 2 CO S CS 2 Три интегрированных технологии – спектрометрия диодной решетки, туннельный диодный лазер, недисперсное ИК-детектирование Нет пробоотборных линий – прямое измерение горячей влажной пробы Анализ в трубе в реальном времени – надежный контроль процесса Контролируемые компоненты: SO 2, NOX, CO 2, O 2 (опционно: H 2 S, Cl 2, COS, CS 2) 4

OMA-300 Хлор Cl 2 NCl 3 Fe. Cl 3 Ti. Cl 4 VOCl ванадий Полная автоматизация - легкий переход между диапазонами длин волн, с оптимизацией световых уровней пропорционально динамической концентрации хлора; Многокомпонентный мониторинг – идеальный инструмент для оценки чистоты EDC при производстве ПВХ, контроль NCl 3 при производстве хлора, анализ Ti. Cl 4 и ванадия в производстве Ti. O 2 пигментов и более Всегда он-лайн – поддерживает репутацию OMA и круглосуточную надежность MONITORED SPECIES: Cl 2, NCl 3, Fe. Cl 3, Ti. Cl 4, VOCl 3, ванадий 5

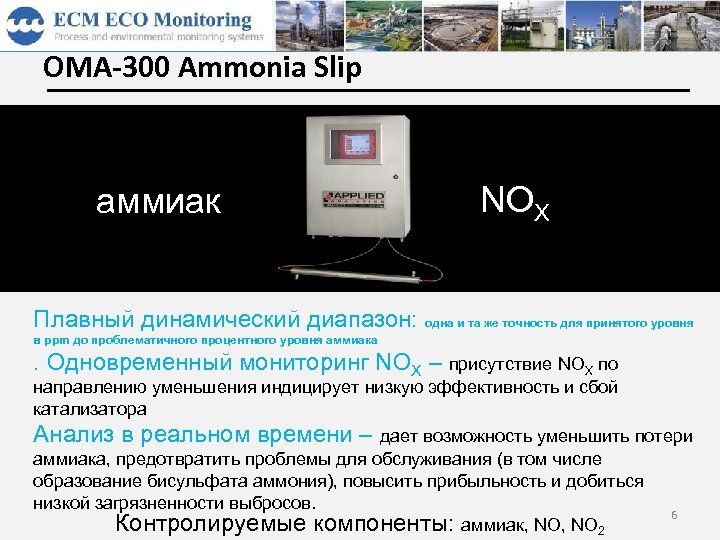

OMA-300 Ammonia Slip аммиак NOX Плавный динамический диапазон: одна и та же точность для принятого уровня в ppm до проблематичного процентного уровня аммиака . Одновременный мониторинг NOX – присутствие NOX по направлению уменьшения индицирует низкую эффективность и сбой катализатора Анализ в реальном времени – дает возможность уменьшить потери аммиака, предотвратить проблемы для обслуживания (в том числе образование бисульфата аммония), повысить прибыльность и добиться низкой загрязненности выбросов. Контролируемые компоненты: аммиак, NO 2 6

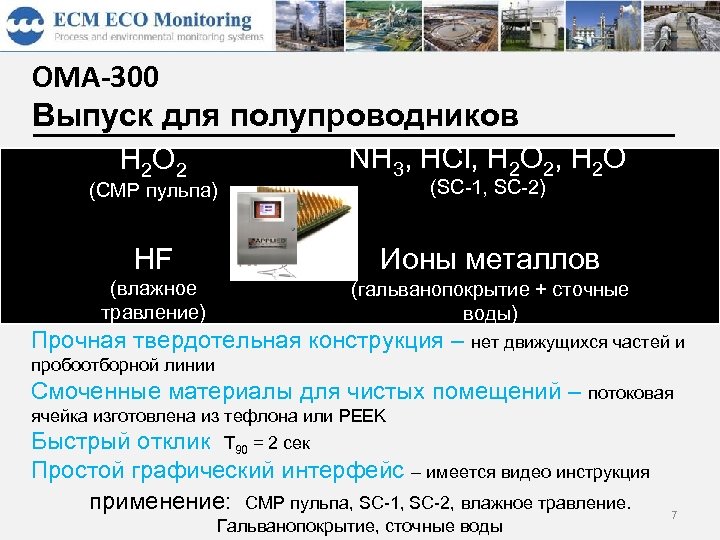

OMA-300 Выпуск для полупроводников H 2 O 2 NH 3, HCl, H 2 O 2, H 2 O HF Ионы металлов (влажное травление) (гальванопокрытие + сточные воды) (CMP пульпа) (SC-1, SC-2) Прочная твердотельная конструкция – нет движущихся частей и пробоотборной линии Смоченные материалы для чистых помещений – потоковая ячейка изготовлена из тефлона или PEEK Быстрый отклик T 90 = 2 сек Простой графический интерфейс – имеется видео инструкция применение: CMP пульпа, SC-1, SC-2, влажное травление. Гальванопокрытие, сточные воды 7

TSA-100 G Анализатор общей серы Общая сера (в газообразных унлеводородов) потоках Анализ без расходных материалов – детектирование твердотельной диодной решеткой; Функционал «поставил и работает» - не требует обслуживания; Высокая точность полевых измерений – окисляет все сульфиды до SO 2 c простым измерением УФ-поглощения; Конфигурируемые пороги сигнализации – установите свои пороги. 8

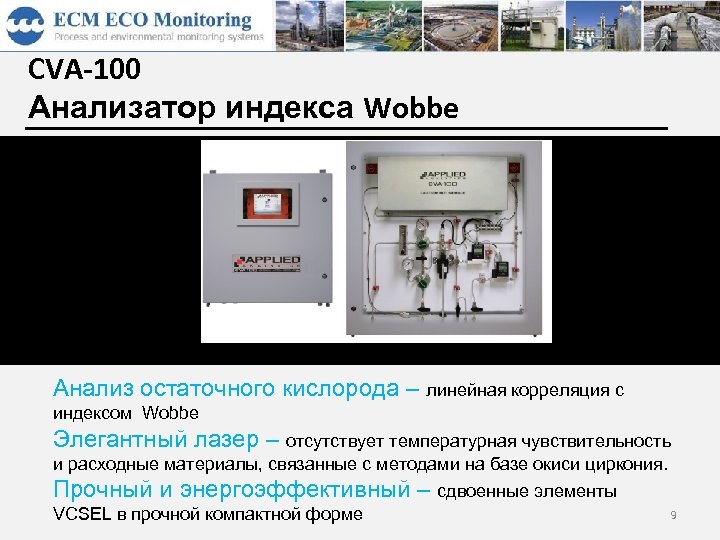

CVA-100 Анализатор индекса Wobbe Index (calorific value of the process sample) Анализ остаточного кислорода – линейная корреляция с индексом Wobbe Элегантный лазер – отсутствует температурная чувствительность и расходные материалы, связанные с методами на базе окиси циркония. Прочный и энергоэффективный – сдвоенные элементы VCSEL в прочной компактной форме 9

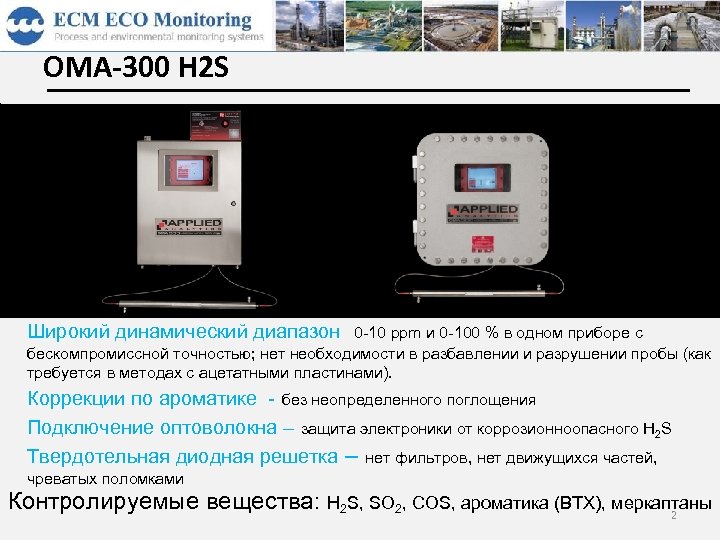

OMA-300 H 2 S aromatics (BTX) H 2 S SO 2 mercaptans CO S Широкий динамический диапазон 0 -10 ppm и 0 -100 % в одном приборе с бескомпромиссной точностью; нет необходимости в разбавлении и разрушении пробы (как требуется в методах с ацетатными пластинами). Коррекции по ароматике - без неопределенного поглощения Подключение оптоволокна – защита электроники от коррозионноопасного H 2 S Твердотельная диодная решетка – нет фильтров, нет движущихся частей, чреватых поломками Контролируемые вещества: H 2 S, SO 2, COS, ароматика (BTX), меркаптаны 2

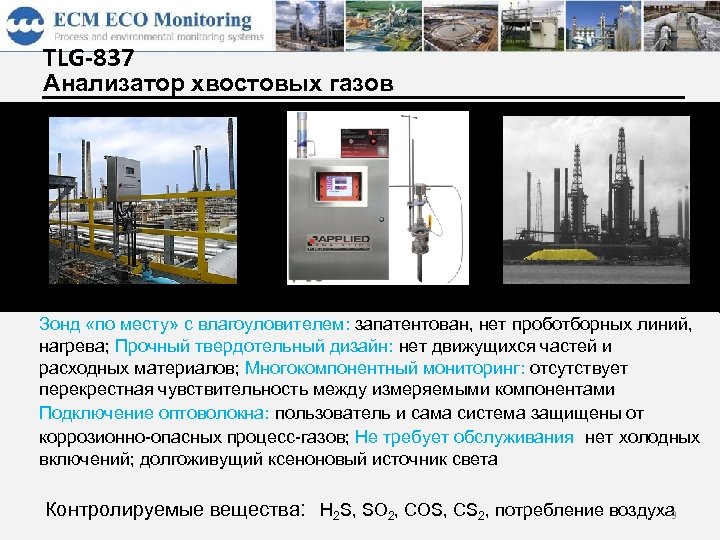

TLG-837 Анализатор хвостовых газов H 2 S SO 2 CO S CS air demand 2 Зонд «по месту» с влагоуловителем: запатентован, нет проботборных линий, нагрева; Прочный твердотельный дизайн: нет движущихся частей и расходных материалов; Многокомпонентный мониторинг: отсутствует перекрестная чувствительность между измеряемыми компонентами Подключение оптоволокна: пользователь и сама система защищены от коррозионно-опасных процесс-газов; Не требует обслуживания нет холодных включений; долгоживущий ксеноновый источник света Контролируемые вещества: H 2 S, SO 2, COS, CS 2, потребление воздуха 3

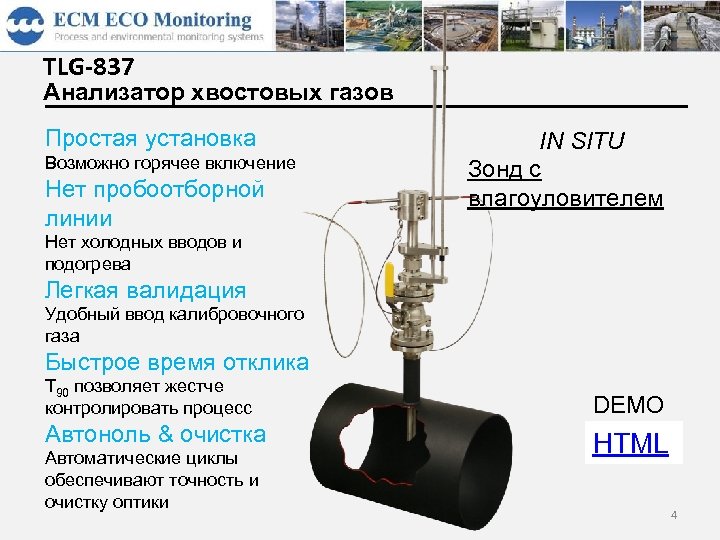

TLG-837 Анализатор хвостовых газов Простая установка Возможно горячее включение Нет пробоотборной линии IN SITU Зонд с влагоуловителем Нет холодных вводов и подогрева Легкая валидация Удобный ввод калибровочного газа Быстрое время отклика T 90 позволяет жестче контролировать процесс Автоноль & очистка Автоматические циклы обеспечивают точность и очистку оптики DEMO HTML 4

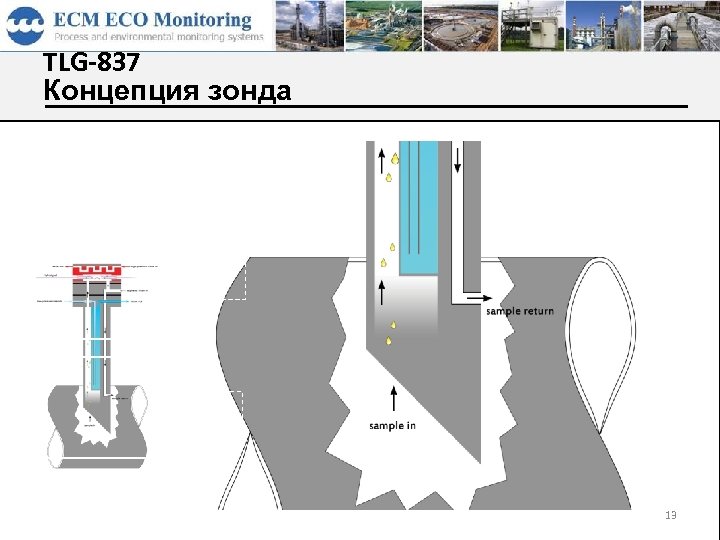

TLG-837 Концепция зонда zoo m 13

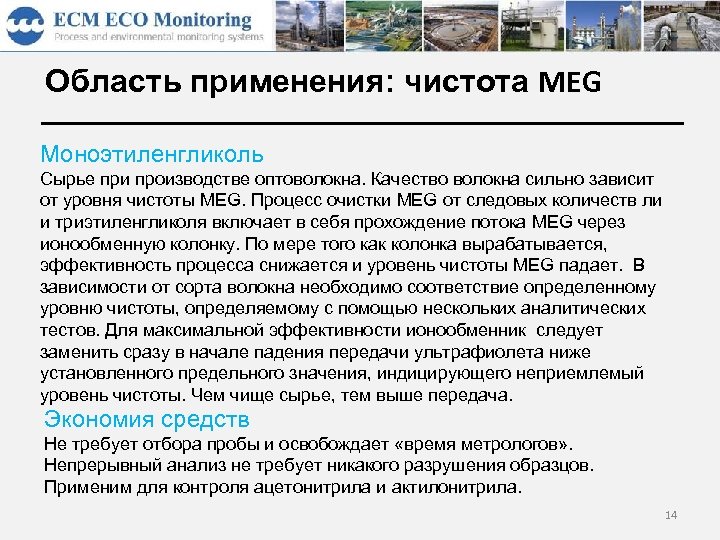

Область применения: чистота MEG Моноэтиленгликоль Сырье при производстве оптоволокна. Качество волокна сильно зависит от уровня чистоты MEG. Процесс очистки MEG от следовых количеств ли и триэтиленгликоля включает в себя прохождение потока MEG через ионообменную колонку. По мере того как колонка вырабатывается, эффективность процесса снижается и уровень чистоты MEG падает. В зависимости от сорта волокна необходимо соответствие определенному уровню чистоты, определяемому с помощью нескольких аналитических тестов. Для максимальной эффективности ионообменник следует заменить сразу в начале падения передачи ультрафиолета ниже установленного предельного значения, индицирующего неприемлемый уровень чистоты. Чем чище сырье, тем выше передача. Экономия средств Не требует отбора пробы и освобождает «время метрологов» . Непрерывный анализ не требует никакого разрушения образцов. Применим для контроля ацетонитрила и актилонитрила. 14

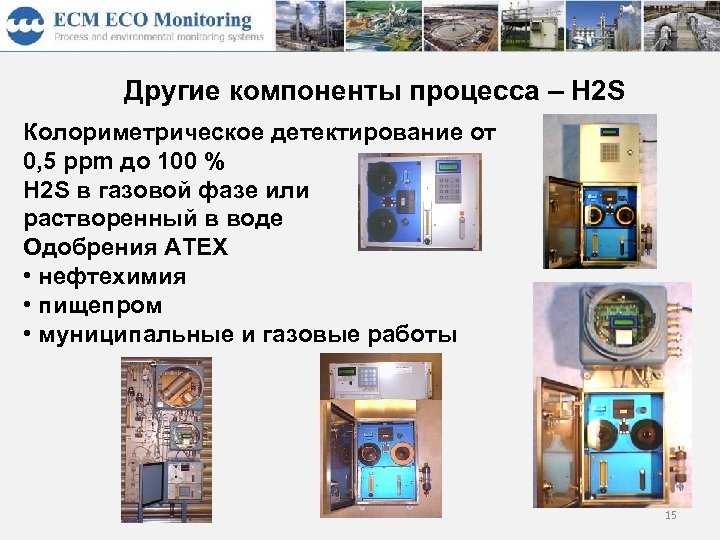

Другие компоненты процесса – H 2 S Колориметрическое детектирование от 0, 5 ppm до 100 % H 2 S в газовой фазе или растворенный в воде Одобрения ATEX • нефтехимия • пищепром • муниципальные и газовые работы 15

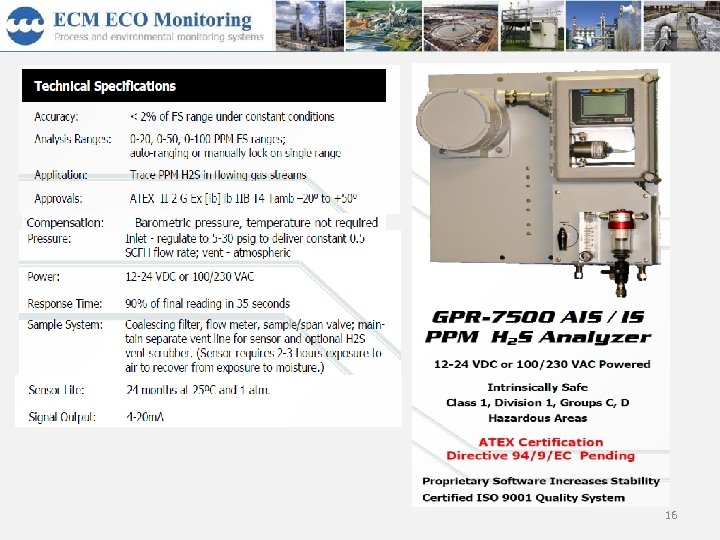

16

17

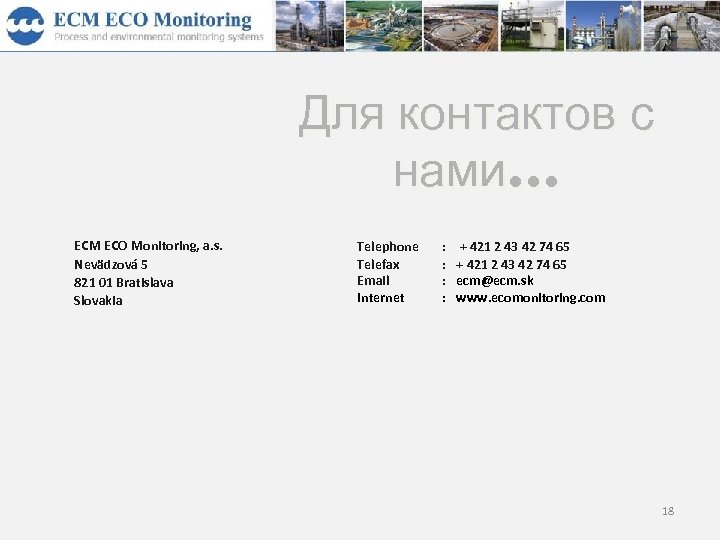

Для контактов с нами… ECM ECO Monitoring, a. s. Nevädzová 5 821 01 Bratislava Slovakia Telephone Telefax Email Internet : : + 421 2 43 42 74 65 ecm@ecm. sk www. ecomonitoring. com 18
