МОНІТОРИ
Монітор або дисплей (display — відображувати) — електронний пристрій для відображення інформації. Сучасні комп'ютерні монітори бувають кількох типів. • • • Типи моніторів: На основі електроннопроменевої трубки (CRT). Рідкокристалічні (LCD, TFT). Плазмові. Проекційні. OLED-монітори.

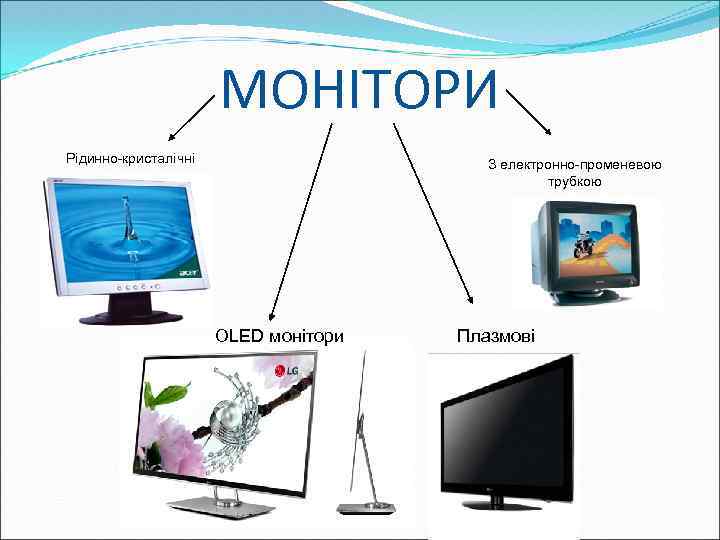

МОНІТОРИ Рідинно-кристалічні З електронно-променевою трубкою OLED монітори Плазмові

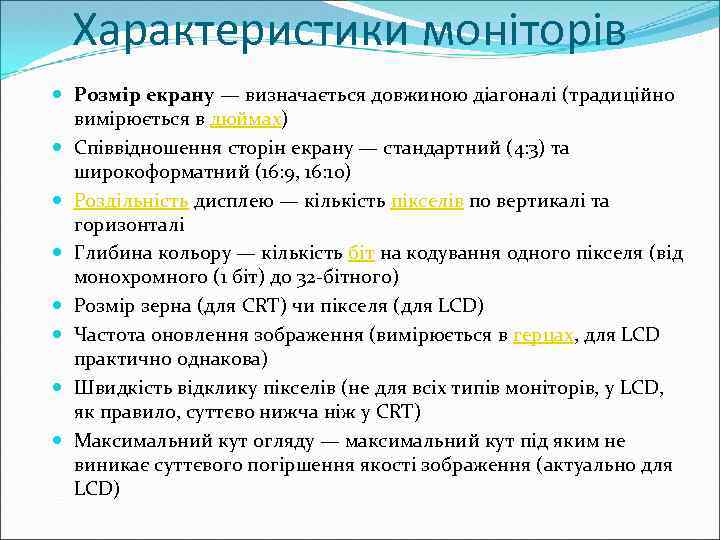

Характеристики моніторів Розмір екрану — визначається довжиною діагоналі (традиційно вимірюється в дюймах) Співвідношення сторін екрану — стандартний (4: 3) та широкоформатний (16: 9, 16: 10) Роздільність дисплею — кількість пікселів по вертикалі та горизонталі Глибина кольору — кількість біт на кодування одного пікселя (від монохромного (1 біт) до 32 -бітного) Розмір зерна (для CRT) чи пікселя (для LCD) Частота оновлення зображення (вимірюється в герцах, для LCD практично однакова) Швидкість відклику пікселів (не для всіх типів моніторів, у LCD, як правило, суттєво нижча ніж у CRT) Максимальний кут огляду — максимальний кут під яким не виникає суттєвого погіршення якості зображення (актуально для LCD)

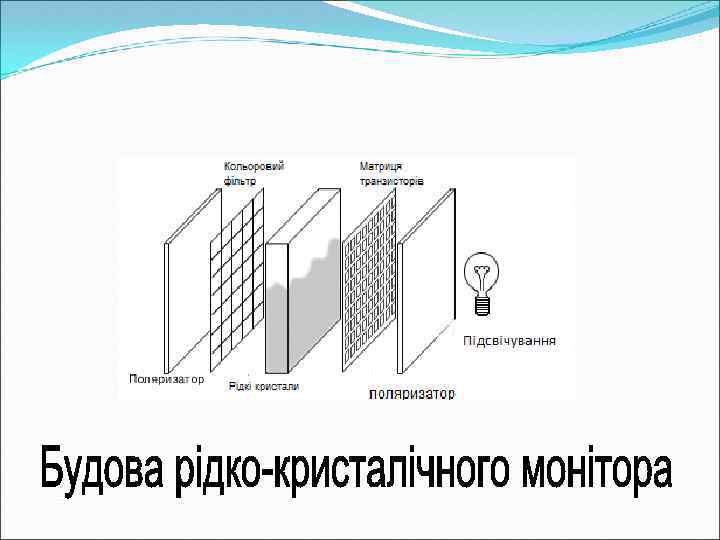

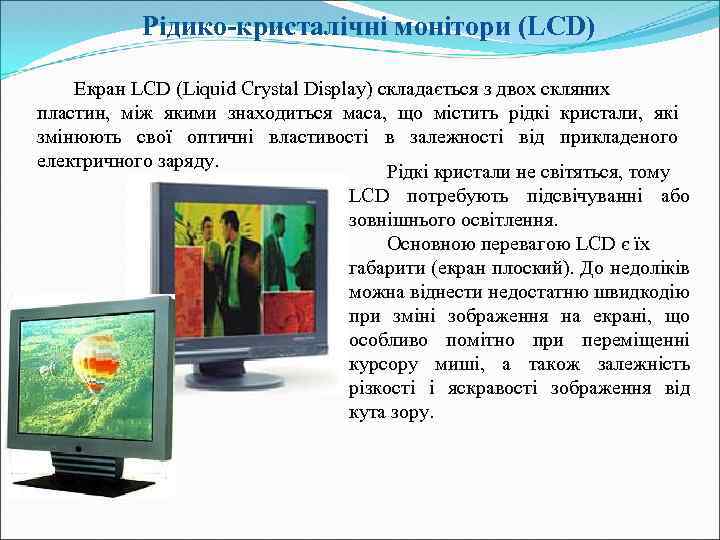

Рідико-кристалічні монітори (LCD) Екран LCD (Liquid Crystal Display) складається з двох скляних пластин, між якими знаходиться маса, що містить рідкі кристали, які змінюють свої оптичні властивості в залежності від прикладеного електричного заряду. Рідкі кристали не світяться, тому LCD потребують підсвічуванні або зовнішнього освітлення. Основною перевагою LCD є їх габарити (екран плоский). До недоліків можна віднести недостатню швидкодію при зміні зображення на екрані, що особливо помітно при переміщенні курсору миші, а також залежність різкості і яскравості зображення від кута зору.
15’’, 17’’, 19’’, … 30’’ 300… 500 кд/м² от 300: 1 до 2000: 1 160° … 178° 1280 x 1024 pix 2… 20 мс 4: 3, 5: 4, 16: 9 ді Діагональ: Яскравість Контраст Кут огляду Роздільна здатність Час відклику Співвідношення сторін аг он а ль Характеристики РК-моніторів 6

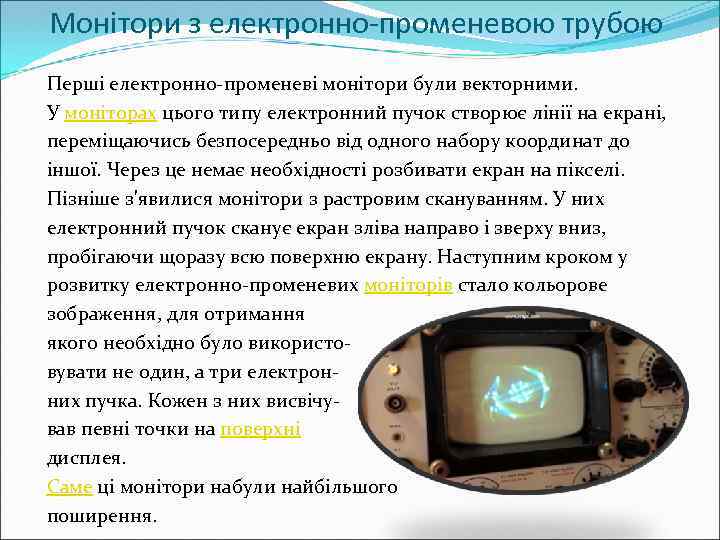

Монітори з електронно-променевою трубою Перші електронно-променеві монітори були векторними. У моніторах цього типу електронний пучок створює лінії на екрані, переміщаючись безпосередньо від одного набору координат до іншої. Через це немає необхідності розбивати екран на пікселі. Пізніше з'явилися монітори з растровим скануванням. У них електронний пучок сканує екран зліва направо і зверху вниз, пробігаючи щоразу всю поверхню екрану. Наступним кроком у розвитку електронно-променевих моніторів стало кольорове зображення, для отримання якого необхідно було використовувати не один, а три електронних пучка. Кожен з них висвічував певні точки на поверхні дисплея. Саме ці монітори набули найбільшого поширення.

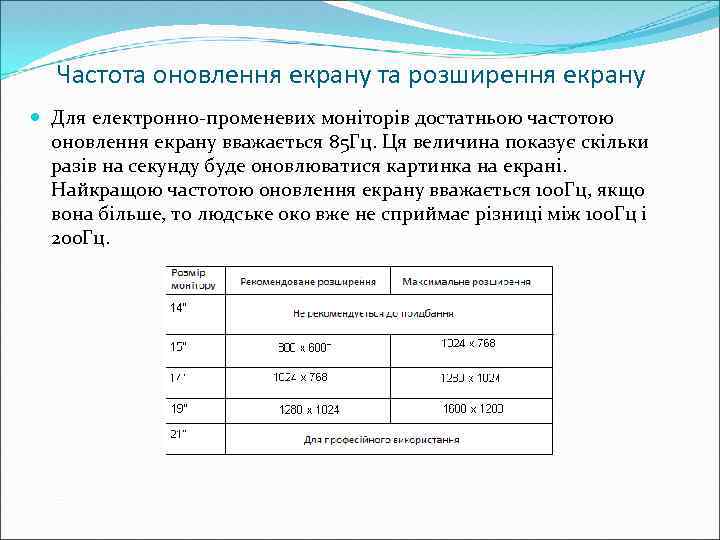

Частота оновлення екрану та розширення екрану Для електронно-променевих моніторів достатньою частотою оновлення екрану вважається 85 Гц. Ця величина показує скільки разів на секунду буде оновлюватися картинка на екрані. Найкращою частотою оновлення екрану вважається 100 Гц, якщо вона більше, то людське око вже не сприймає різниці між 100 Гц і 200 Гц.

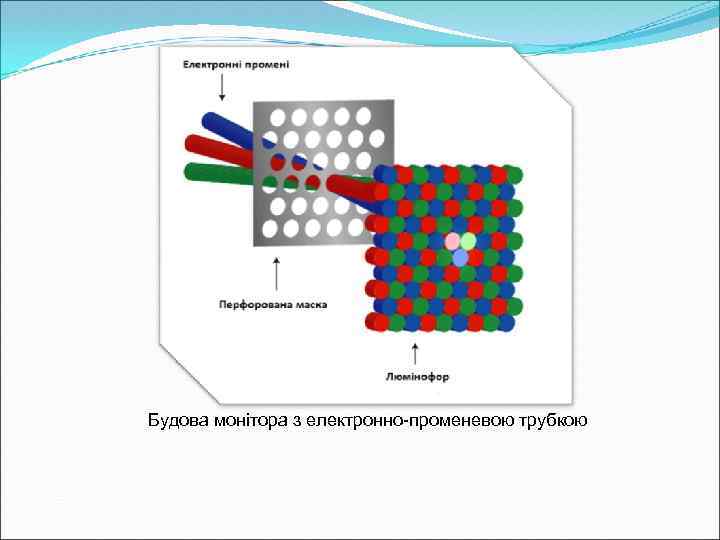

Будова монітора з електронно-променевою трубкою

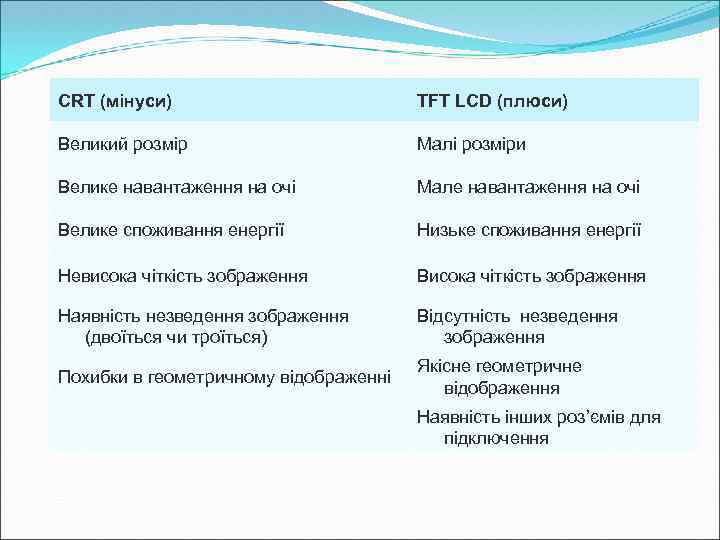

CRT (мінуси) TFT LCD (плюси) Великий розмір Малі розміри Велике навантаження на очі Мале навантаження на очі Велике споживання енергії Низьке споживання енергії Невисока чіткість зображення Висока чіткість зображення Наявність незведення зображення (двоїться чи троїться) Відсутність незведення зображення Похибки в геометричному відображенні Якісне геометричне відображення Наявність інших роз’ємів для підключення
Монітори Електронно-променеві • дешево коштують • малий час відклику • краща кольоропередача • шкідливе електромагнітне випромінення • вага до 25 кг • споживає до 110 Вт Рідкокристалічні (РК) • практично немає випромінення • малі розміри і вага • споживає мало електроенергії (40 Вт) • коштує дорожче • змазує зображення • спотворює кольори 12

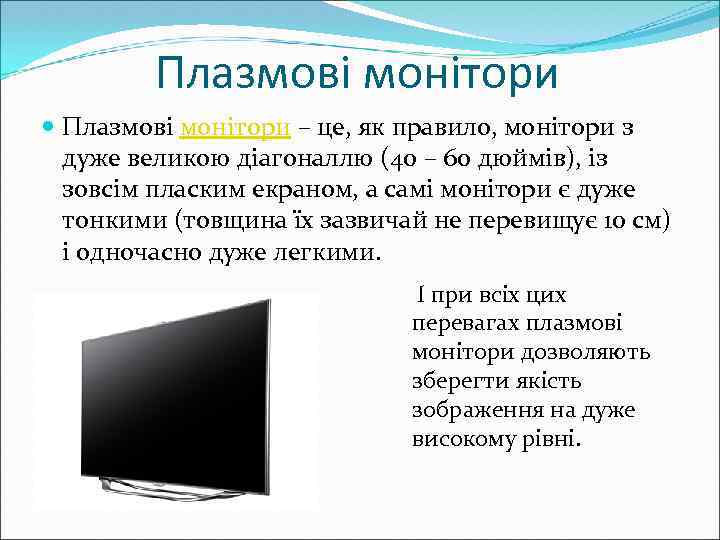

Плазмові монітори – це, як правило, монітори з дуже великою діагоналлю (40 – 60 дюймів), із зовсім пласким екраном, а самі монітори є дуже тонкими (товщина їх зазвичай не перевищує 10 см) і одночасно дуже легкими. І при всіх цих перевагах плазмові монітори дозволяють зберегти якість зображення на дуже високому рівні.

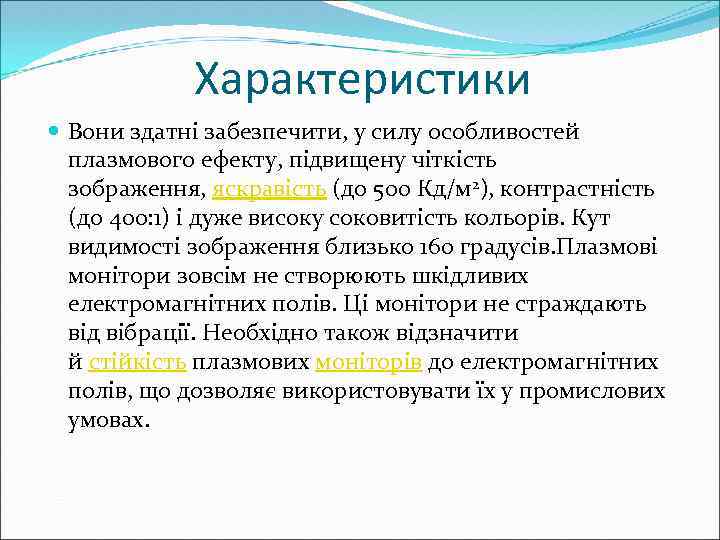

Характеристики Вони здатні забезпечити, у силу особливостей плазмового ефекту, підвищену чіткість зображення, яскравість (до 500 Кд/м 2), контрастність (до 400: 1) і дуже високу соковитість кольорів. Кут видимості зображення близько 160 градусів. Плазмові монітори зовсім не створюють шкідливих електромагнітних полів. Ці монітори не страждають від вібрації. Необхідно також відзначити й стійкість плазмових моніторів до електромагнітних полів, що дозволяє використовувати їх у промислових умовах.

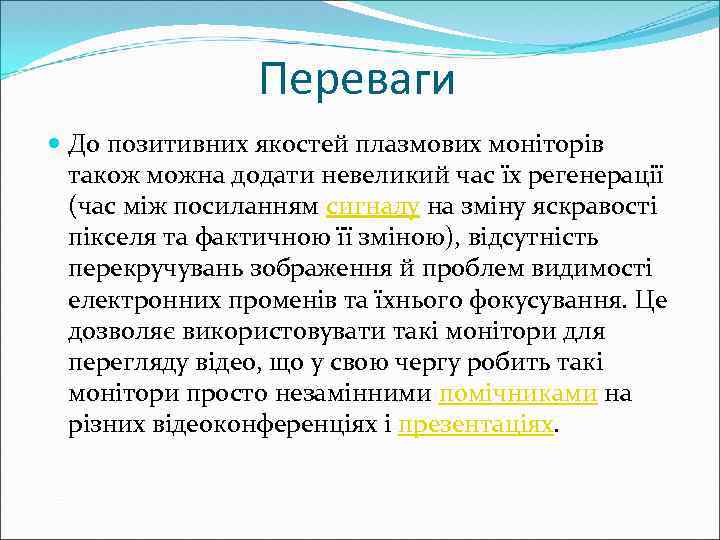

Переваги До позитивних якостей плазмових моніторів також можна додати невеликий час їх регенерації (час між посиланням сигналу на зміну яскравості пікселя та фактичною її зміною), відсутність перекручувань зображення й проблем видимості електронних променів та їхнього фокусування. Це дозволяє використовувати такі монітори для перегляду відео, що у свою чергу робить такі монітори просто незамінними помічниками на різних відеоконференціях і презентаціях.

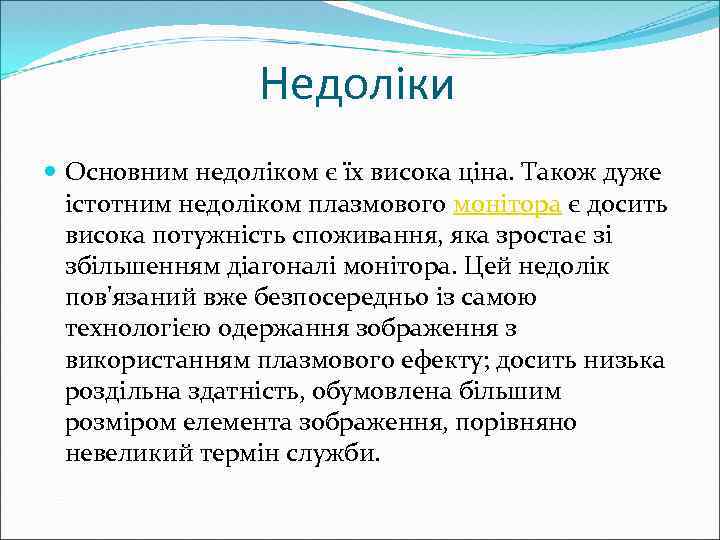

Недоліки Основним недоліком є їх висока ціна. Також дуже істотним недоліком плазмового монітора є досить висока потужність споживання, яка зростає зі збільшенням діагоналі монітора. Цей недолік пов'язаний вже безпосередньо із самою технологією одержання зображення з використанням плазмового ефекту; досить низька роздільна здатність, обумовлена більшим розміром елемента зображення, порівняно невеликий термін служби.

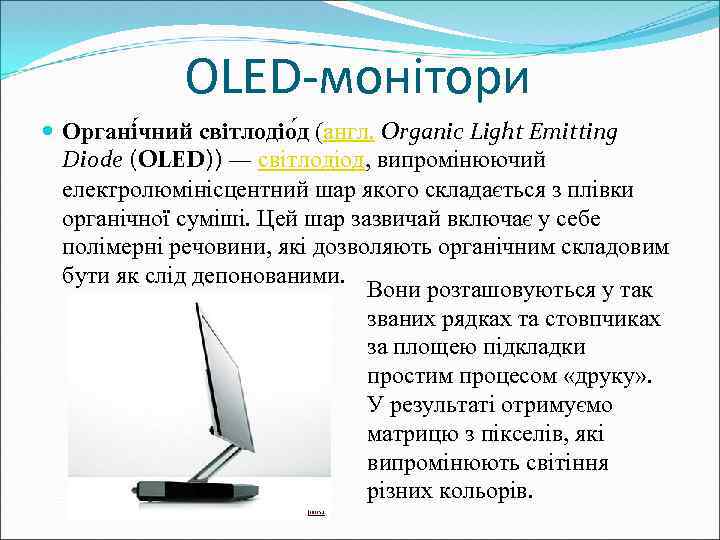

OLED-монітори Органі чний світлодіо д (англ. Organic Light Emitting Diode (OLED)) — світлодіод, випромінюючий електролюмінісцентний шар якого складається з плівки органічної суміші. Цей шар зазвичай включає у себе полімерні речовини, які дозволяють органічним складовим бути як слід депонованими. Вони розташовуються у так званих рядках та стовпчиках за площею підкладки простим процесом «друку» . У результаті отримуємо матрицю з пікселів, які випромінюють світіння різних кольорів.

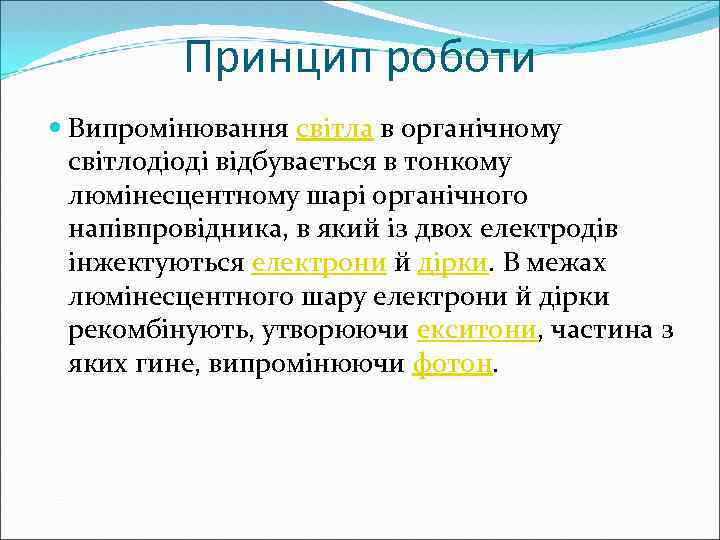

Принцип роботи Випромінювання світла в органічному світлодіоді відбувається в тонкому люмінесцентному шарі органічного напівпровідника, в який із двох електродів інжектуються електрони й дірки. В межах люмінесцентного шару електрони й дірки рекомбінують, утворюючи екситони, частина з яких гине, випромінюючи фотон.

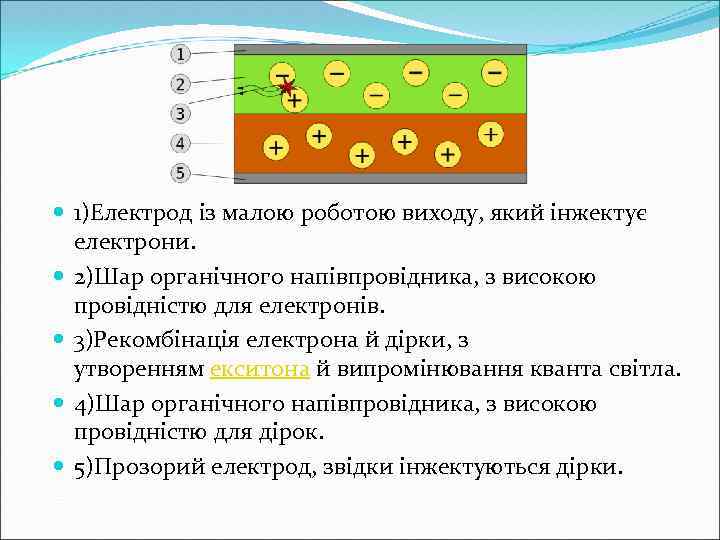

1)Електрод із малою роботою виходу, який інжектує електрони. 2)Шар органічного напівпровідника, з високою провідністю для електронів. 3)Рекомбінація електрона й дірки, з утворенням екситона й випромінювання кванта світла. 4)Шар органічного напівпровідника, з високою провідністю для дірок. 5)Прозорий електрод, звідки інжектуються дірки.

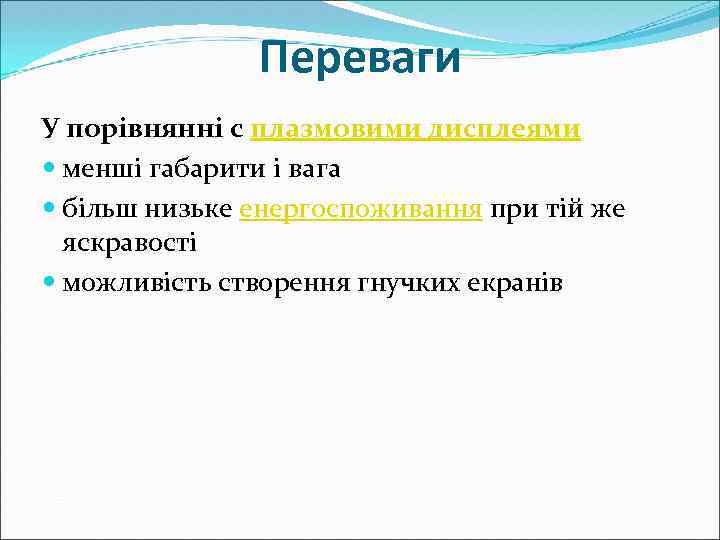

Переваги У порівнянні c плазмовими дисплеями менші габарити і вага більш низьке енергоспоживання при тій же яскравості можливість створення гнучких екранів
У порівнянні c рідкокристалічними дисплеями менші габарити і вага відсутність необхідності в підсвічуванні великі кути огляду — зображення видно без втрати якості з будь-якого кута миттєвий відгук (на кілька порядків вище, ніж у LCD) — власне повна відсутність інерційності висока контрастність можливість створення гнучких екранів великий діапазон робочих температур (від-40 до +70 ° C)

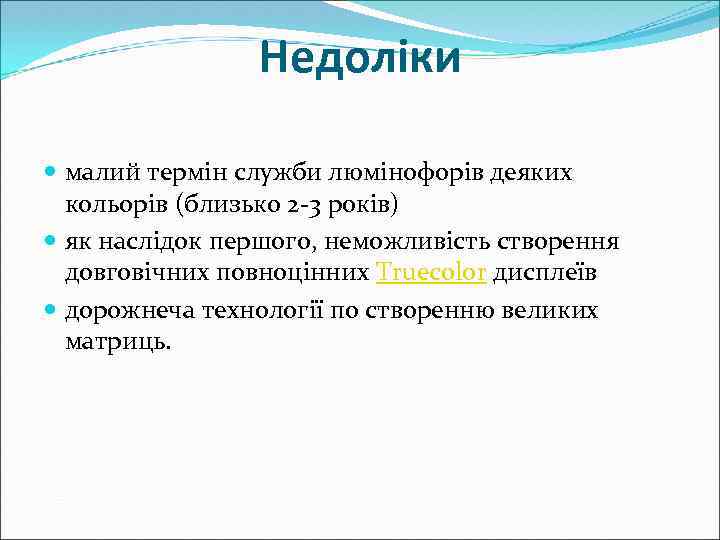

Недоліки малий термін служби люмінофорів деяких кольорів (близько 2 -3 років) як наслідок першого, неможливість створення довговічних повноцінних Truecolor дисплеїв дорожнеча технології по створенню великих матриць.

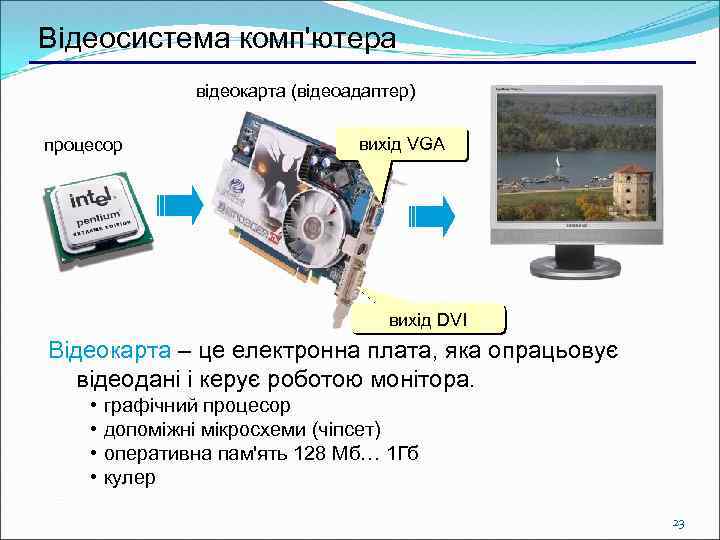

Відеосистема комп'ютера відеокарта (відеоадаптер) процесор вихід VGA вихід DVI Відеокарта – це електронна плата, яка опрацьовує відеодані і керує роботою монітора. • • графічний процесор допоміжні мікросхеми (чіпсет) оперативна пам'ять 128 Мб… 1 Гб кулер 23
Дякую за увагу!!! Над проектом пр ацював Сафіуллін І. А.
