Момент инерции Моментом инерции (МИ) системы относительно данной оси называется физическая величина, равная сумме Момент инерции Моментом инерции (МИ) системы относительно данной оси называется физическая величина, равная сумме произведений масс n МТ системы на квадраты их расстояний до рассматриваемой оси. В случае непрерывного распределения масс дискретное суммирование МТ сводится к операции интегрирования. МИ во вращательном движении является мерой инертности. Не имеет смысла без указания оси. Пример. Расчет I для однородного сплошного цилиндра высотой h и радиусом R относительно его геометрической оси. Разобьем цилиндр на элементарные тонкостенные коаксиальные цилиндры с радиусом r и толщиной dr→ 0. Интегрируя по dr от 0 до R: Масса цилиндра: Лекция 8. Динамика вращательного движения

Моменты инерции симметричных тел Тело Положение оси Тонкостенный цилиндр Ось симметрии Сплошной цилиндр Момент Моменты инерции симметричных тел Тело Положение оси Тонкостенный цилиндр Ось симметрии Сплошной цилиндр Момент инерции Ось симметрии Тонкий стержень длиной l Шар m. R 2 Ось ┴ стержню и проходит через его середину Ось ┴ стержню и проходит через его конец Через центр шара Теорема Гюйгенса-Штейнера: МИ тела I относительно произвольной оси равен МИ Ic относительно параллельной оси, проходящей через центр масс, сложенному с произведением массы тела на квадрат расстояния между осями. Лекция 8. Динамика вращательного движения

Момент силы Моментом силы F относительно неподвижной точки О называется физ величина, определяемая векторным Момент силы Моментом силы F относительно неподвижной точки О называется физ величина, определяемая векторным произведением радиус-вектора r, проведенного из О в точку приложения силы на силу F. М – псевдовектор, направление которого определяется по правилу буравчика l – плечо силы Моментом силы относительно неподвижной оси z называется скалярная величина Mz, равная проекции на эту ось вектора M момента силы, определенного относительно произвольной точки О данной оси. Если ось z совпадает с направлением М, то: Применение: условие равновесия рычага – равенство моментов сил. Лекция 8. Динамика вращательного движения

Работа силы при вращательном движении Пусть сила F приложена к точке В на оси Работа силы при вращательном движении Пусть сила F приложена к точке В на оси z. Центр масс – т. О находится на расстоянии r от оси. Работа силы F затрачивается на поворот всего тела. При повороте тела на угол d точка В проходит путь: Работа при вращении тела идет на увеличение Ткин Разобьем тело на малые объемы с массой mi Каждая i-я масса движется по окружности радиуса ri со скоростью vi. Угловая скорость всех точек одинакова. Кинетическая энергия: Лекция 8. Динамика вращательного движения

Уравнение динамики вращательного движения. Момент импульса. Приращение кинетической энергии за счет работы силы: Группируя: Уравнение динамики вращательного движения. Момент импульса. Приращение кинетической энергии за счет работы силы: Группируя: - уравнение динамики вращательного движения Моментом импульса материальной точки А относительно неподвижной точки О называется физическая величина, определяемая векторным произведением: Модуль вектора L: l- плечо вектора L относительно точки О. Лекция 8. Динамика вращательного движения

Момент импульса. Закон сохранения момента импульса. Моментом импульса относительно неподвижной оси z называется скалярная Момент импульса. Закон сохранения момента импульса. Моментом импульса относительно неподвижной оси z называется скалярная величина Lz, равная проекции на эту ось вектора момента импульса, определенного относительно произвольной точки О данной оси. Момент импульса Lz не зависит от положения точки О на оси z. При вращении твердого тела вокруг оси каждая точка описывает окружность с некоторой скоростью vi. Для всего тела: Момент импульса каждой точки Таким образом: Продифференцировав по времени: Производная момента импульса твердого тела относительно оси равна моменту сил относительно той же оси. Это альтернативная форма уравнения динамики вращательного движения В замкнутой системе момент внешних сил М=0 и Закон сохранения момента импульса – момент импульса замкнутой системы сохраняется. т. е. не изменяется со временем. Лекция 8. Динамика вращательного движения

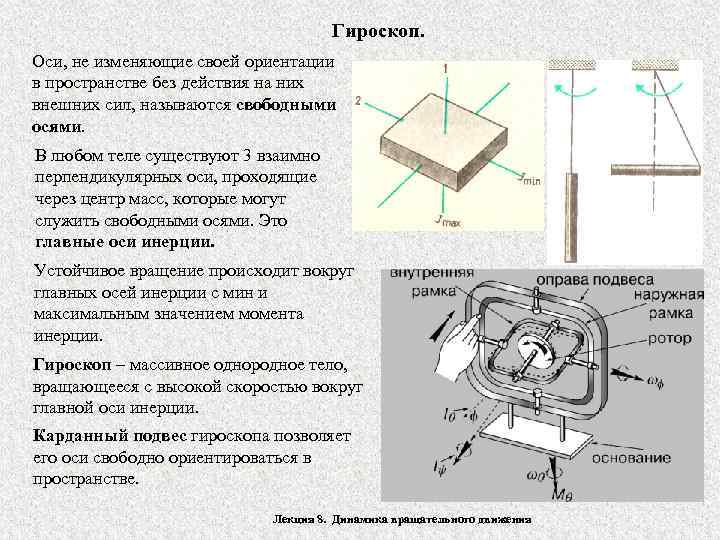

Гироскоп. Оси, не изменяющие своей ориентации в пространстве без действия на них внешних сил, Гироскоп. Оси, не изменяющие своей ориентации в пространстве без действия на них внешних сил, называются свободными осями. В любом теле существуют 3 взаимно перпендикулярных оси, проходящие через центр масс, которые могут служить свободными осями. Это главные оси инерции. Устойчивое вращение происходит вокруг главных осей инерции с мин и максимальным значением момента инерции. Гироскоп – массивное однородное тело, вращающееся с высокой скоростью вокруг главной оси инерции. Карданный подвес гироскопа позволяет его оси свободно ориентироваться в пространстве. Лекция 8. Динамика вращательного движения

Гироскопический эффект. Прецессия. Оси вращающегося гироскопа в карданном подвесе сохраняет свое положение в пространстве. Гироскопический эффект. Прецессия. Оси вращающегося гироскопа в карданном подвесе сохраняет свое положение в пространстве. Причина – закон сохранения момента импульса. Сила тяжести не может изменить положение оси, т. к. приложена к центру масс. Если момент внешних сил равен нулю, то момент импульса постоянен как по модулю, так и по направлению. Если момент внешних сил отличен от нуля, то наблюдается поворот оси вращения гироскопа в плоскости, ┴ плоскости приложения внешних сил, называемый прецессией. Объяснение прецессии. Пусть момент пары сил F направлен вдоль прямой О 2 О 2. За время dt момент импульса L получит приращение Лекция 8. Динамика вращательного движения

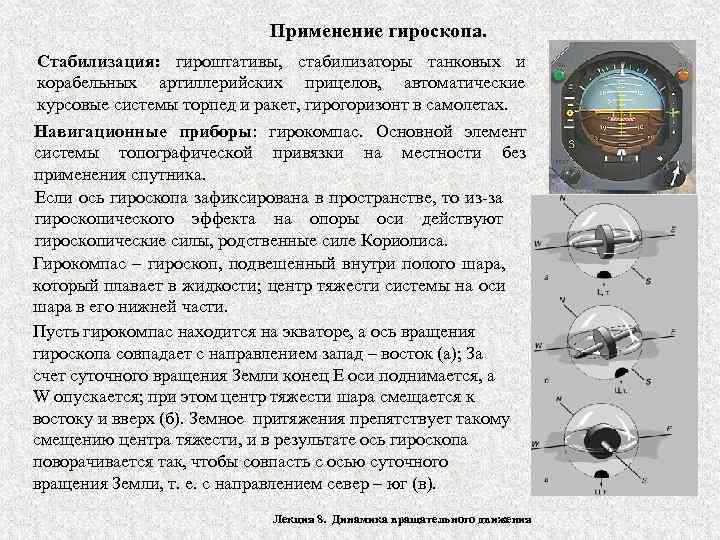

Применение гироскопа. Стабилизация: гироштативы, стабилизаторы танковых и корабельных артиллерийских прицелов, автоматические курсовые системы торпед Применение гироскопа. Стабилизация: гироштативы, стабилизаторы танковых и корабельных артиллерийских прицелов, автоматические курсовые системы торпед и ракет, гирогоризонт в самолетах. Навигационные приборы: гирокомпас. Основной элемент системы топографической привязки на местности без применения спутника. Если ось гироскопа зафиксирована в пространстве, то из-за гироскопического эффекта на опоры оси действуют гироскопические силы, родственные силе Кориолиса. Гирокомпас – гироскоп, подвешенный внутри полого шара, который плавает в жидкости; центр тяжести системы на оси шара в его нижней части. Пусть гирокомпас находится на экваторе, а ось вращения гироскопа совпадает с направлением запад – восток (a); За счет суточного вращения Земли конец E оси поднимается, а W опускается; при этом центр тяжести шара смещается к востоку и вверх (б). Земное притяжения препятствует такому смещению центра тяжести, и в результате ось гироскопа поворачивается так, чтобы совпасть с осью суточного вращения Земли, т. е. с направлением север – юг (в). Лекция 8. Динамика вращательного движения
