Мокрушина Анна Алексеевна Содержание модулей Первый модуль

Мокрушина Анна Алексеевна

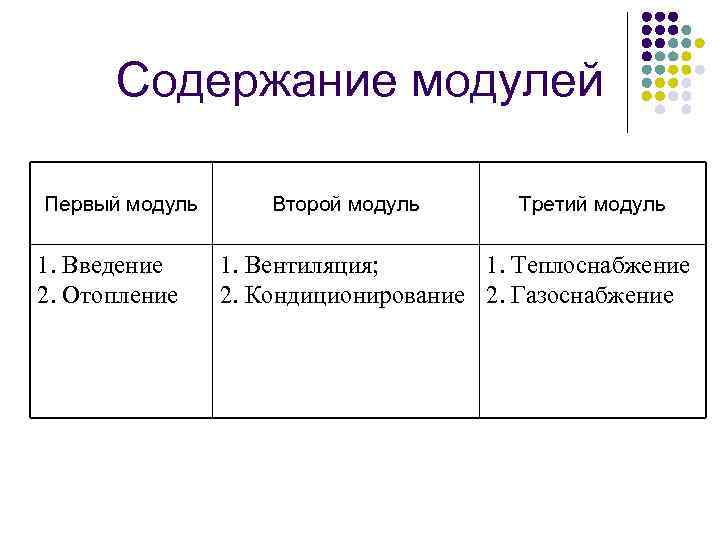

Содержание модулей Первый модуль 1. Введение 2. Отопление Второй модуль Третий модуль 1. Вентиляция; 1. Теплоснабжение 2. Кондиционирование 2. Газоснабжение

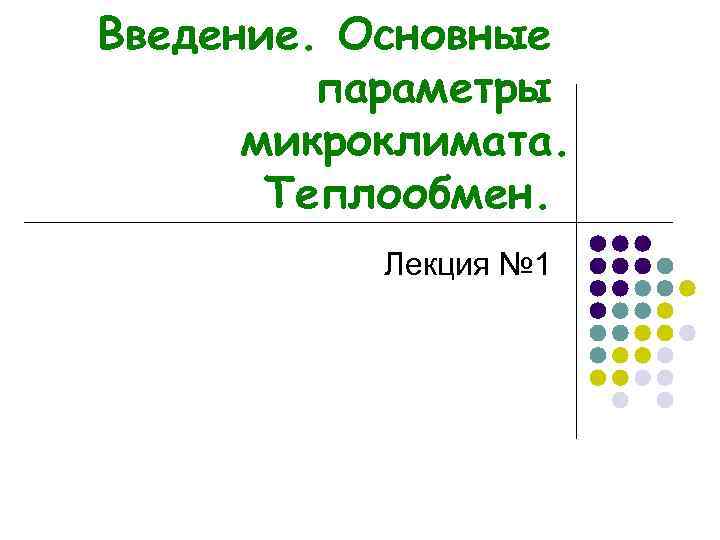

Введение. Основные параметры микроклимата. Теплообмен. Лекция № 1

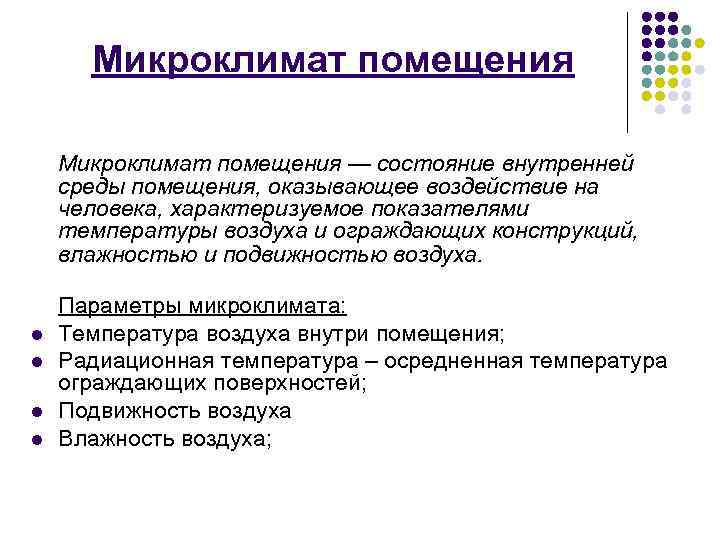

Микроклимат помещения — состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, влажностью и подвижностью воздуха. l l Параметры микроклимата: Температура воздуха внутри помещения; Радиационная температура – осредненная температура ограждающих поверхностей; Подвижность воздуха Влажность воздуха;

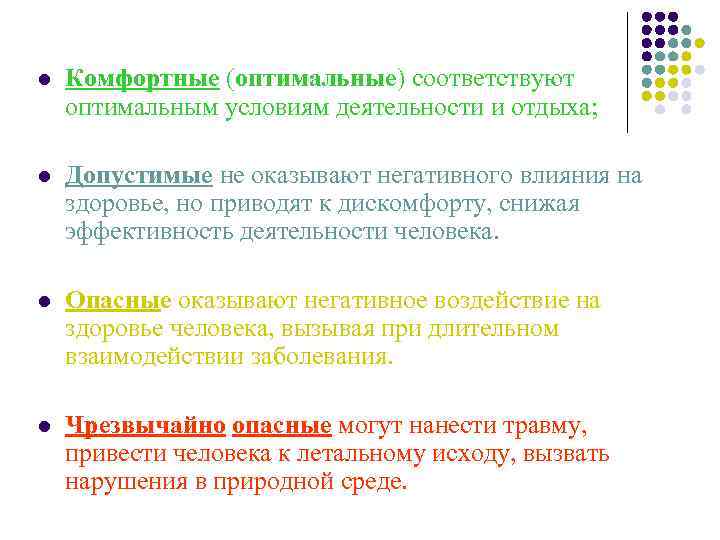

l Комфортные (оптимальные) соответствуют оптимальным условиям деятельности и отдыха; l Допустимые не оказывают негативного влияния на здоровье, но приводят к дискомфорту, снижая эффективность деятельности человека. l Опасные оказывают негативное воздействие на здоровье человека, вызывая при длительном взаимодействии заболевания. l Чрезвычайно опасные могут нанести травму, привести человека к летальному исходу, вызвать нарушения в природной среде.

Поддерживание комфортных или допустимых параметров микроклимата является главной задачей систем жизнеобеспечения (инженерных систем)!!!

Температура l l Обозначение: Т, t Единицы измерения: K, C Связь между единицами: T = t + 273 Измерительные приборы: термометр (жидкостный, электронный)

Влияние температуры помещения на производительность труда человека

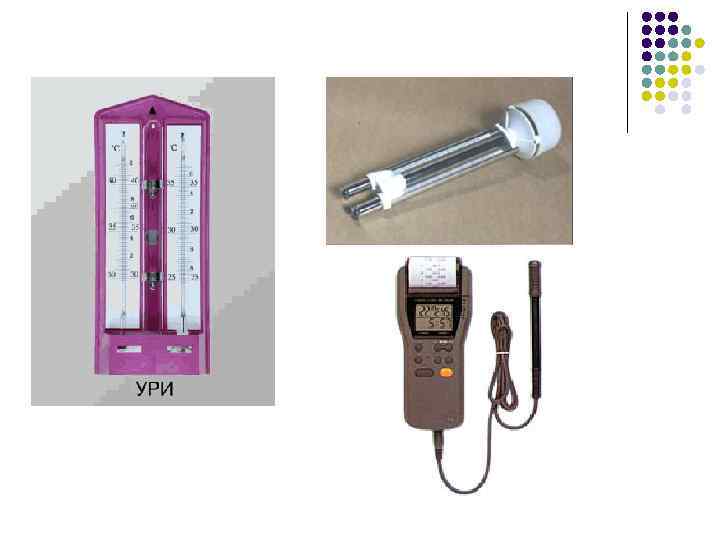

Влажность Обозначение: d(абсолютная), (относительная). l Ед. измерения: [d] = г/кг сухого воздуха [ ] = % l Измерительные приборы: психрометр (жидкостный, электронный), гигрометр l

Подвижность воздуха l l l Обозначение: Единицы измерения: м/c Измерительные приборы: анемометр (крыльчатый, чашечный)(механический, электрический)

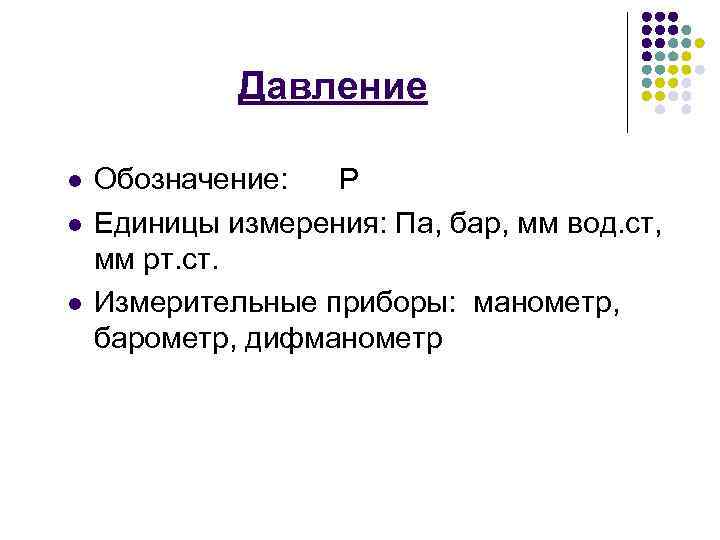

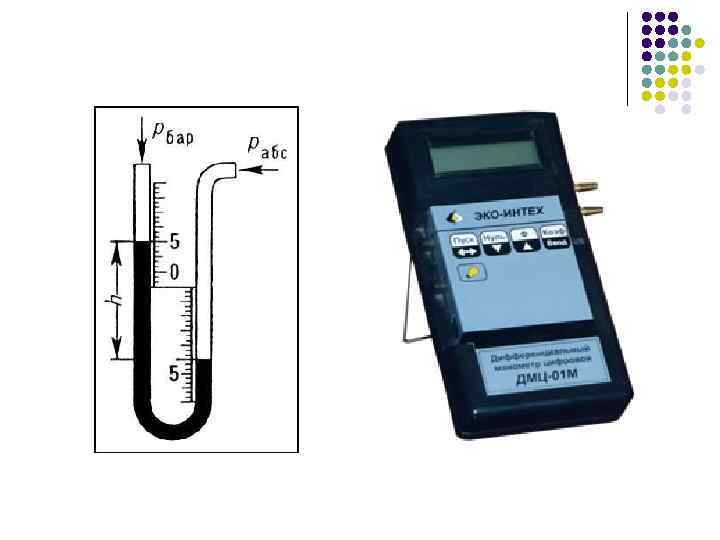

Давление l l l Обозначение: Р Единицы измерения: Па, бар, мм вод. ст, мм рт. ст. Измерительные приборы: манометр, барометр, дифманометр

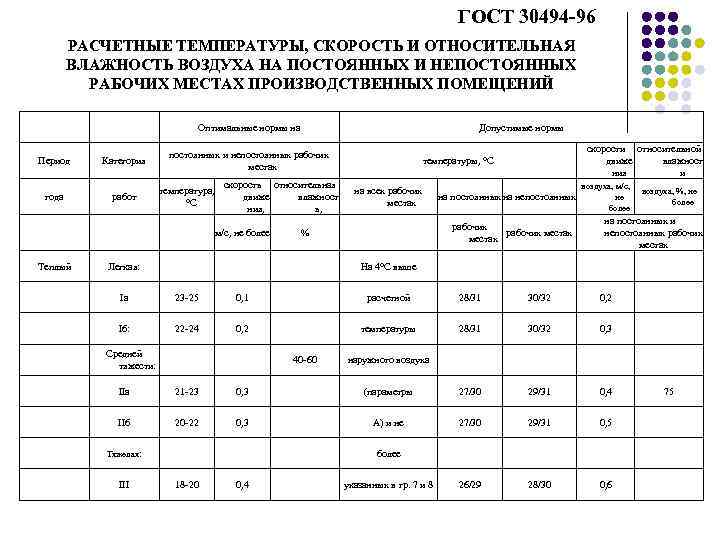

ГОСТ 30494 -96 РАСЧЕТНЫЕ ТЕМПЕРАТУРЫ, СКОРОСТЬ И ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ ВОЗДУХА НА ПОСТОЯННЫХ И НЕПОСТОЯННЫХ РАБОЧИХ МЕСТАХ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ Оптимальные нормы на Период Категория года работ постоянных и непостоянных рабочих местах температура, С скорость относительная движе влажност ния, ь, м/с, не более Теплый Допустимые нормы на всех рабочих местах на постоянных на непостоянных рабочих местах % Легкая: скорости относительной движе влажност ния и температуры, С воздуха, м/с, не более воздуха, %, не более на постоянных и непостоянных рабочих местах На 4 С выше Iа 23 -25 0, 1 расчетной 28/31 30/32 0, 2 Iб: 22 -24 0, 2 температуры 28/31 30/32 0, 3 Средней тяжести: 40 -60 наружного воздуха IIа 21 -23 0, 3 (параметры 27/30 29/31 0, 4 IIб 20 -22 0, 3 А) и не 27/30 29/31 0, 5 26/29 28/30 0, 6 Тяжелая: III более 18 -20 0, 4 указанных в гр. 7 и 8 75

Условия комфортности l l Первое условие комфортности определяет температурную обстановку, при которой человек, находясь в середине помещения, отдавая все явное тепло, не испытывает ощущения передачи или охлаждения; Второе условие комфортности ограничивает интенсивность лучистого теплообмена, когда человек находится вблизи нагретых или охлажденных поверхностей ограждения.

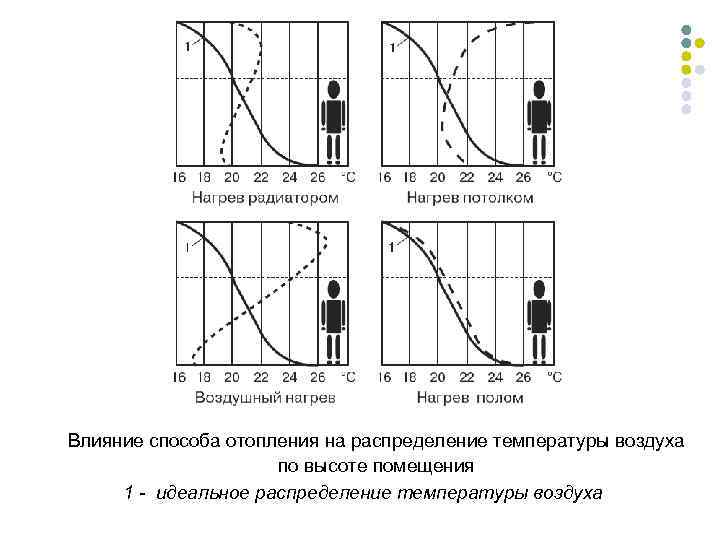

Влияние способа отопления на распределение температуры воздуха по высоте помещения 1 - идеальное распределение температуры воздуха

Теплообмен - любой процесс переноса теплоты в пространстве. 1. Теплопроводность - перенос теплоты структурными частицами вещества — молекулами, атомами, электронами — в процессе их теплового движения. 2. Конвекция - распространение теплоты, обусловленное перемещением макроскопических элементов среды. 2. 1 Естественная 2. 3 Вынужденная 3. Теплообмен излучением (радиационный теплообмен) состоит из испускания энергии излучения телом, распространения ее в пространстве между телами и поглощения ее другими телами.

Теплопередача - теплообмен между двумя жидкими или газообразными средами, разделенными твердой стенкой, или через поверхность раздела между ними.
