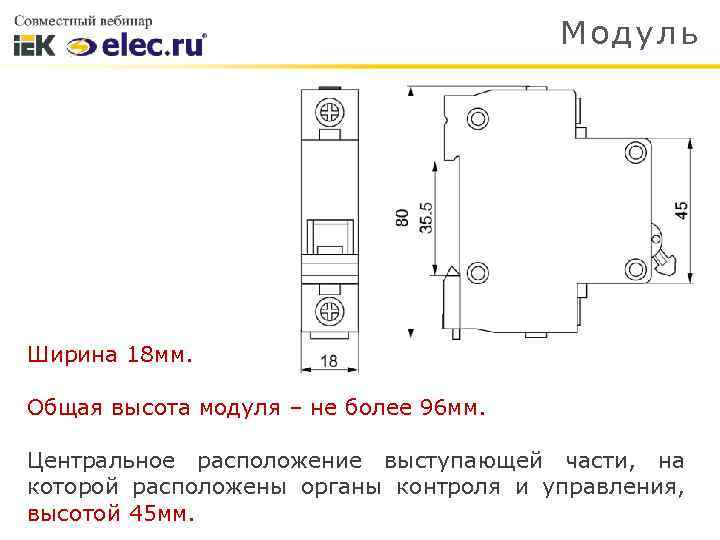

Модуль Ширина 18 мм. Общая высота модуля – не более 96 мм. Центральное расположение выступающей части, на которой расположены органы контроля и управления, высотой 45 мм.

Модульные автоматические выключатели

Назначение Автоматические выключатели предназначены для защиты электрической сети от перегрузки и короткого замыкания (от сверхтока)

Сверхток Ток перегрузки – сверхток в электрически не повреждённой цепи. Достаточно длительный ток перегрузки может привести к повреждению. Неправильное соединение проводов или их повреждение может привести к короткому замыканию.

Внутр еннее уст ройство, принцип де йствия 3 2 4 1 — рукоятка управления ВКЛ/ВЫКЛ; 2 — механизм свободного расцепления; 3 — главные контакты (подвижный и неподвижный); 7 1 6 4 — клеммные зажимы; 5 — биметаллическая пластина (терморасцепитель); 5 6 — электромагнитная катушкa (электромагнитный расцепитель); 4 7 — дугогасительная камера.

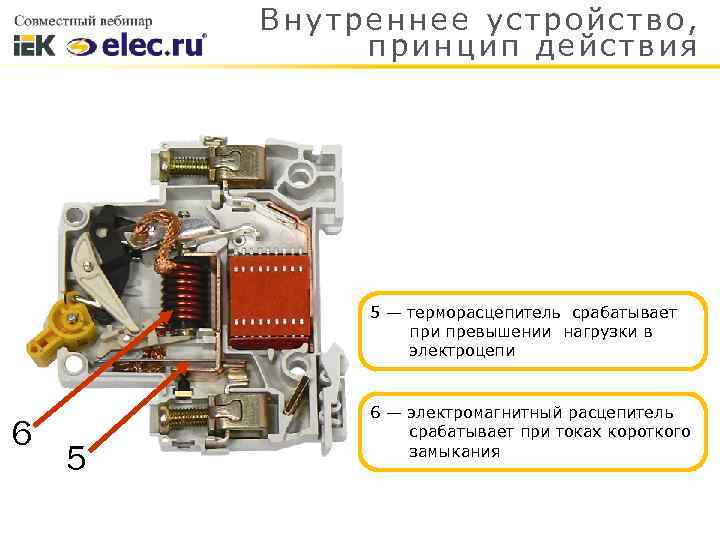

Внутр еннее уст ройство, принцип де йствия 5 — терморасцепитель срабатывает при превышении нагрузки в электроцепи 6 5 6 — электромагнитный расцепитель срабатывает при токах короткого замыкания

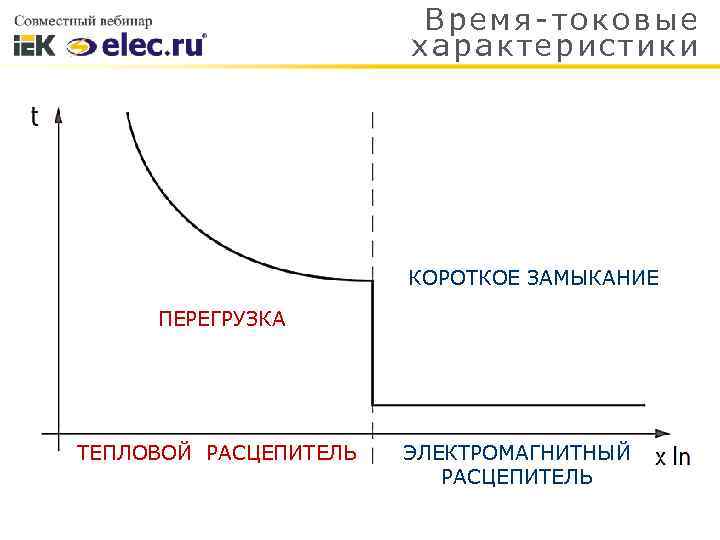

Время - токо вы е характеристики КОРОТКОЕ ЗАМЫКАНИЕ ПЕРЕГРУЗКА ТЕПЛОВОЙ РАСЦЕПИТЕЛЬ ЭЛЕКТРОМАГНИТНЫЙ РАСЦЕПИТЕЛЬ

Время - токо вы е характеристики …это - зависимость времени срабатывания коммутационного аппарата от тока в его главной цепи B C D

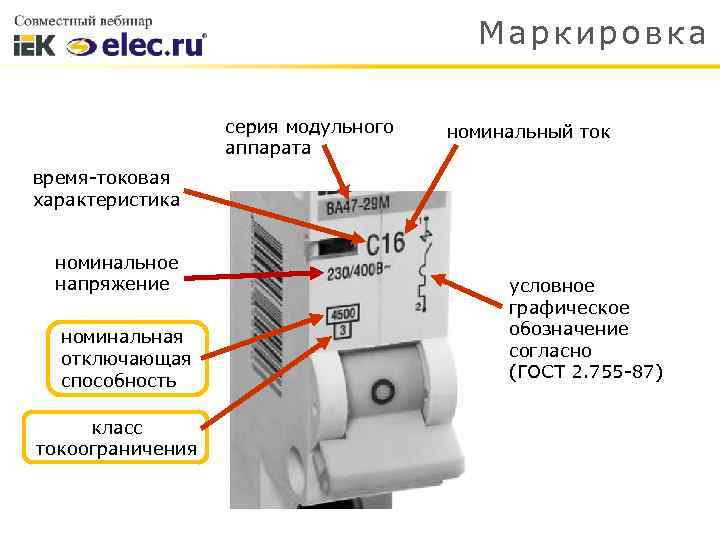

Маркировка серия модульного аппарата номинальный ток время-токовая характеристика номинальное напряжение номинальная отключающая способность класс токоограничения условное графическое обозначение согласно (ГОСТ 2. 755 -87)

Маркировка серия модульного аппарата номинальный ток время-токовая характеристика номинальное напряжение номинальная отключающая способность класс токоограничения условное графическое обозначение согласно (ГОСТ 2. 755 -87)

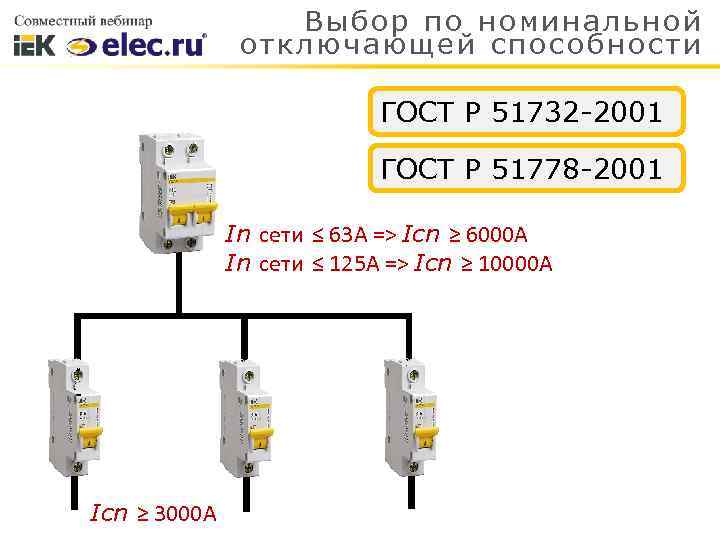

Выбор по номинальной отключающей способности ГОСТ Р 51732 -2001 ГОСТ Р 51778 -2001 In сети ≤ 63 A => Iсn ≥ 6000 А In сети ≤ 125 A => Iсn ≥ 10000 А Iсn ≥ 3000 А

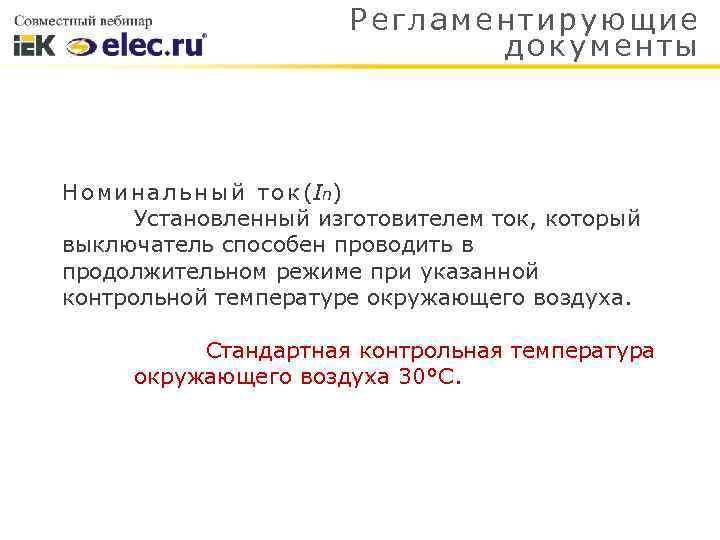

Р егламентирующие до куме нт ы Н о м и н а л ь н ы й т о к (In) Установленный изготовителем ток, который выключатель способен проводить в продолжительном режиме при указанной контрольной температуре окружающего воздуха. Стандартная контрольная температура окружающего воздуха 30°С.

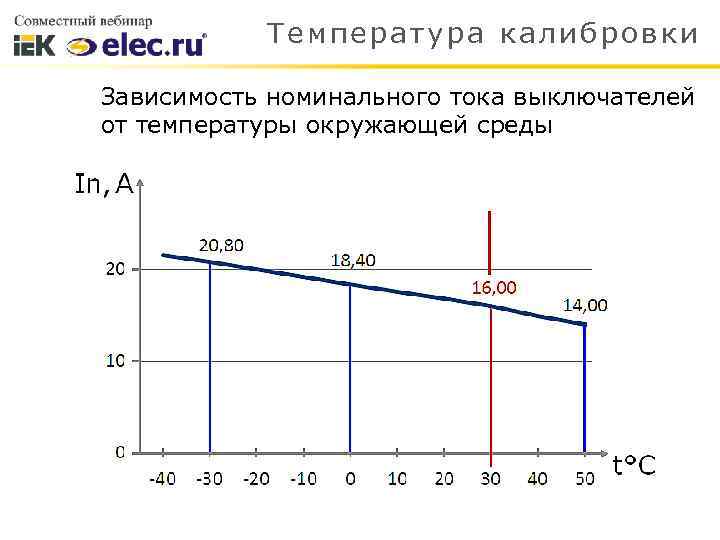

Температура калибровки Зависимость номинального тока выключателей от температуры окружающей среды ГОСТ Р 50345 -99

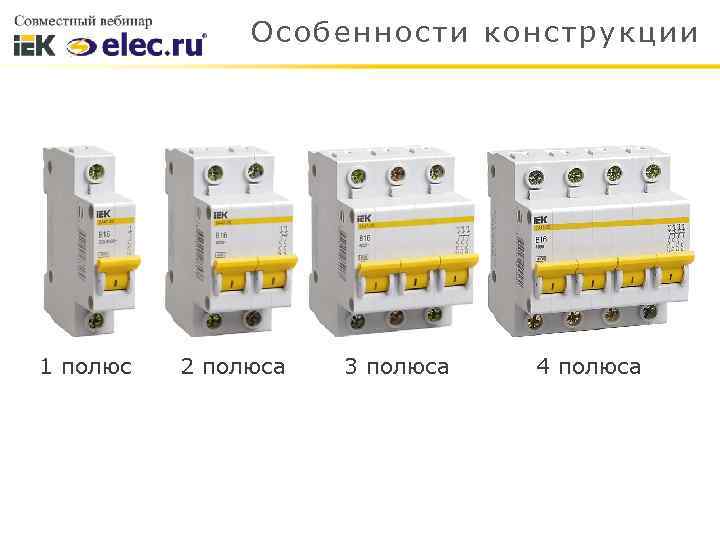

Особенности конструкции 1 полюс 2 полюса 3 полюса 4 полюса

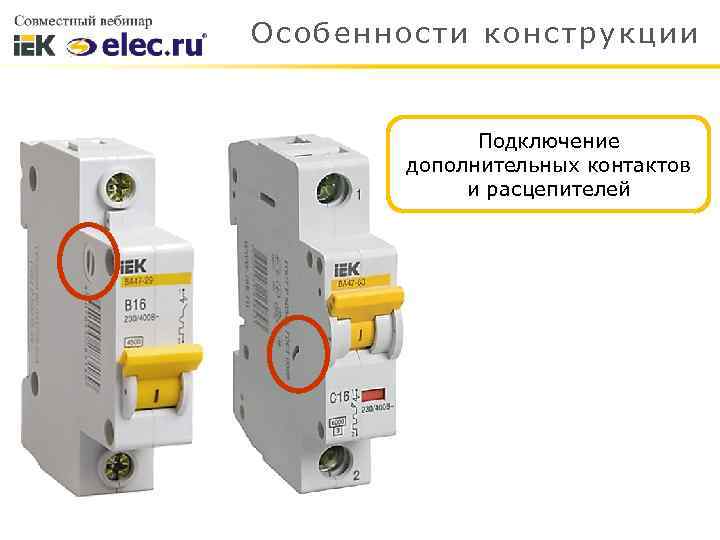

Особенности конструкции Подключение дополнительных контактов и расцепителей

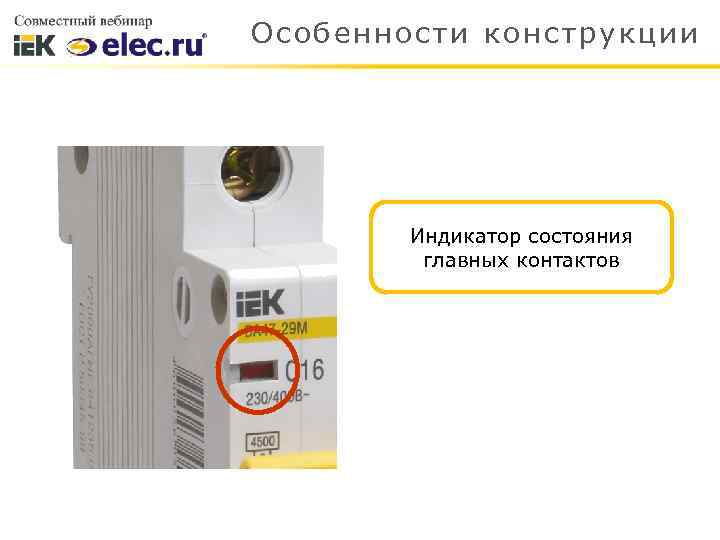

Особенности конструкции Индикатор состояния главных контактов

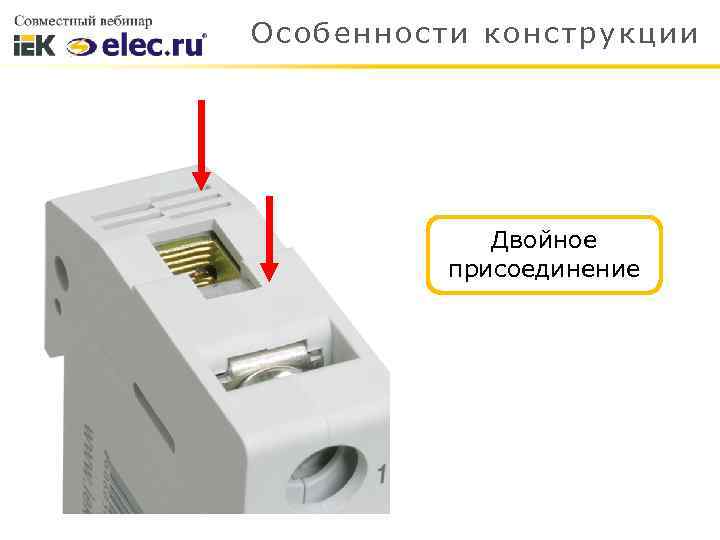

Особенности конструкции Двойное присоединение
