Модульная координация размеров в строительстве ГОСТ 28984 -2011

Модульная координация размеров в строительстве ГОСТ 28984 -2011

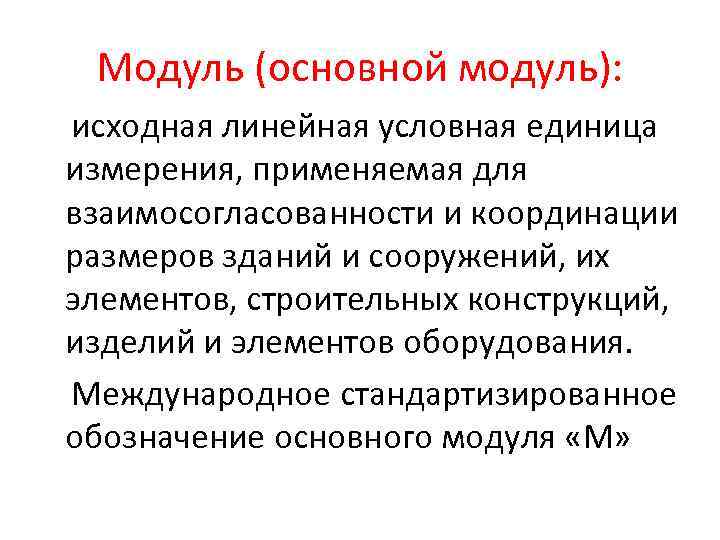

Модуль (основной модуль): исходная линейная условная единица измерения, применяемая для взаимосогласованности и координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования. Международное стандартизированное обозначение основного модуля «М»

Модульная координация размеров в строительстве (МКРС) взаимное согласование размеров зданий сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов на основе применения модулей.

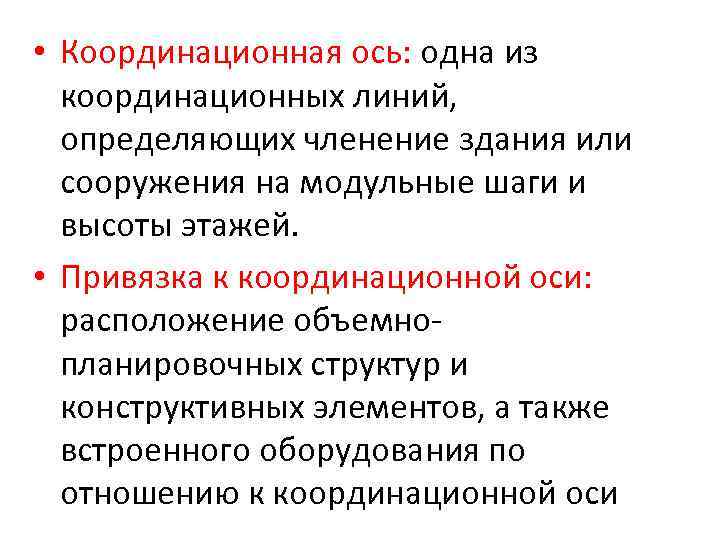

• Координационная ось: одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей. • Привязка к координационной оси: расположение объемнопланировочных структур и конструктивных элементов, а также встроенного оборудования по отношению к координационной оси

• Координационный размер, основные координационные размеры: модульные размеры по горизонтали и/или вертикали, определяющие границы координационного пространства в одном из направлений. Геометрические модульные размеры пролетов, шагов и высот этажей. • Модульный шаг: расстояние между двумя координационными осями в плане.

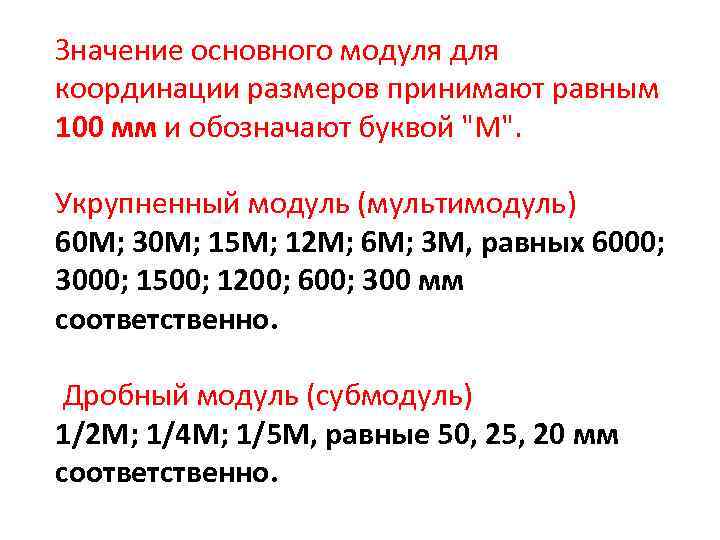

Значение основного модуля для координации размеров принимают равным 100 мм и обозначают буквой "М". Укрупненный модуль (мультимодуль) 60 М; 30 М; 15 М; 12 М; 6 М; 3 М, равных 6000; 3000; 1500; 1200; 600; 300 мм соответственно. Дробный модуль (субмодуль) 1/2 М; 1/4 М; 1/5 М, равные 50, 25, 20 мм соответственно.

Прямоугольная модульная пространственная координационная система

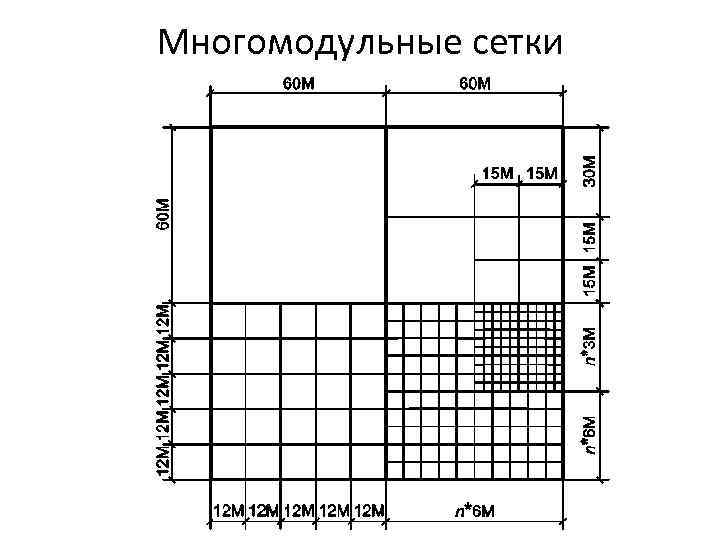

Многомодульные сетки

Категории размеров МКРС • основных горизонтальных и вертикальных координационных размеров в плане (пролет) L 0, (шаг) B 0 и (высота этажа) H 0; • координационных размеров элементов: длины l 0, ширины b 0 и высоты h 0; • конструктивных размеров элементов: длины l, ширины b и высоты h.

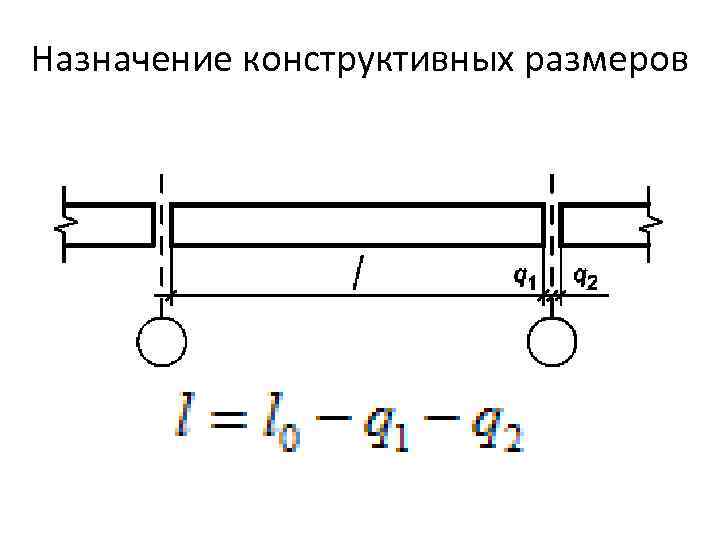

Назначение конструктивных размеров

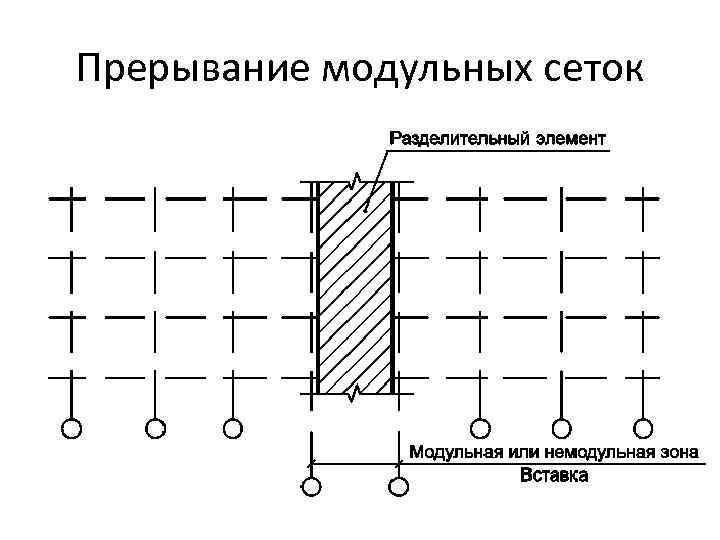

Прерывание модульных сеток

Привязки стен к координационным осям

Привязка колонн
