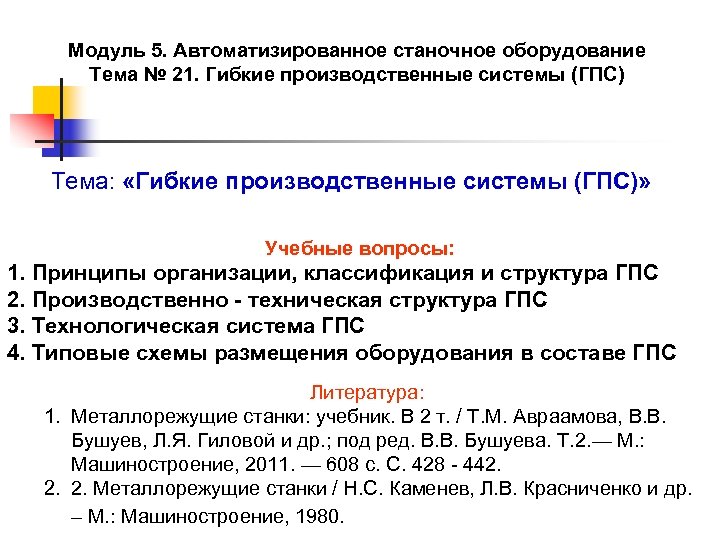

Модуль 5. Автоматизированное станочное оборудование Тема № 21. Гибкие производственные системы (ГПС) Тема: «Гибкие Модуль 5. Автоматизированное станочное оборудование Тема № 21. Гибкие производственные системы (ГПС) Тема: «Гибкие производственные системы (ГПС)» Учебные вопросы: 1. Принципы организации, классификация и структура ГПС 2. Производственно - техническая структура ГПС 3. Технологическая система ГПС 4. Типовые схемы размещения оборудования в составе ГПС Литература: 1. Металлорежущие станки: учебник. В 2 т. / Т. М. Авраамова, В. В. Бушуев, Л. Я. Гиловой и др. ; под ред. В. В. Бушуева. Т. 2. — М. : Машиностроение, 2011. — 608 с. С. 428 - 442. 2. 2. Металлорежущие станки / Н. С. Каменев, Л. В. Красниченко и др. – М. : Машиностроение, 1980.

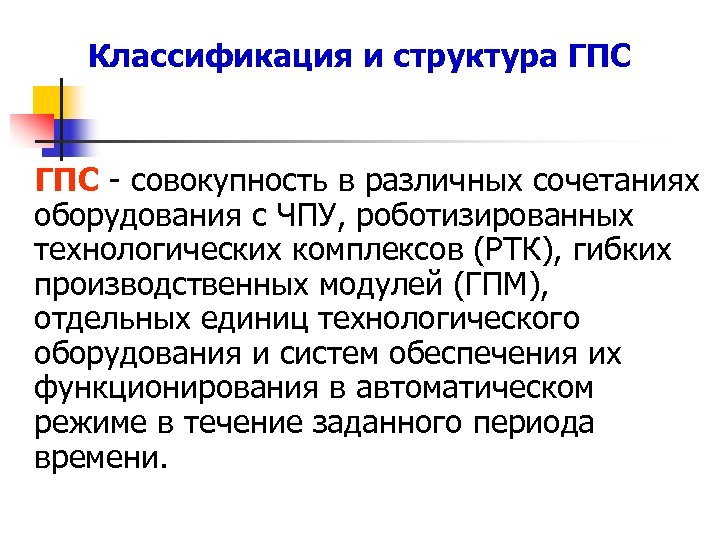

Классификация и структура ГПС - совокупность в различных сочетаниях оборудования с ЧПУ, роботизированных технологических Классификация и структура ГПС - совокупность в различных сочетаниях оборудования с ЧПУ, роботизированных технологических комплексов (РТК), гибких производственных модулей (ГПМ), отдельных единиц технологического оборудования и систем обеспечения их функционирования в автоматическом режиме в течение заданного периода времени.

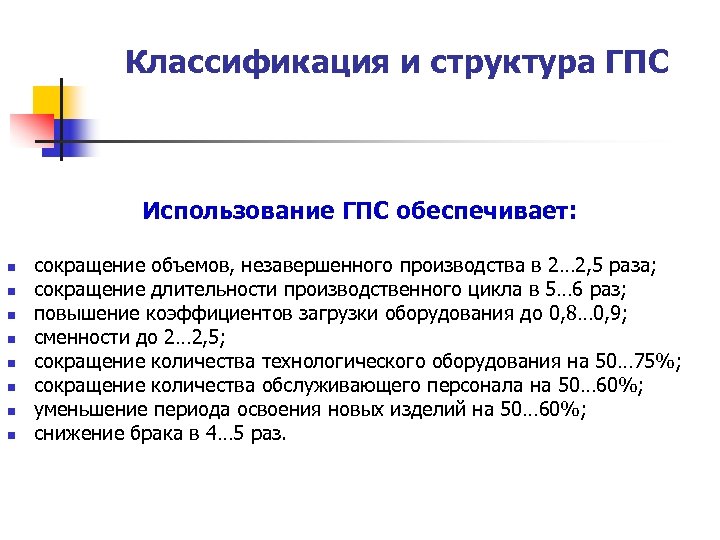

Классификация и структура ГПС Использование ГПС обеспечивает: n n n n сокращение объемов, незавершенного Классификация и структура ГПС Использование ГПС обеспечивает: n n n n сокращение объемов, незавершенного производства в 2… 2, 5 раза; сокращение длительности производственного цикла в 5… 6 раз; повышение коэффициентов загрузки оборудования до 0, 8… 0, 9; сменности до 2… 2, 5; сокращение количества технологического оборудования на 50… 75%; сокращение количества обслуживающего персонала на 50… 60%; уменьшение периода освоения новых изделий на 50… 60%; снижение брака в 4… 5 раз.

Классификация и структура ГПС Классификация и структура ГПС

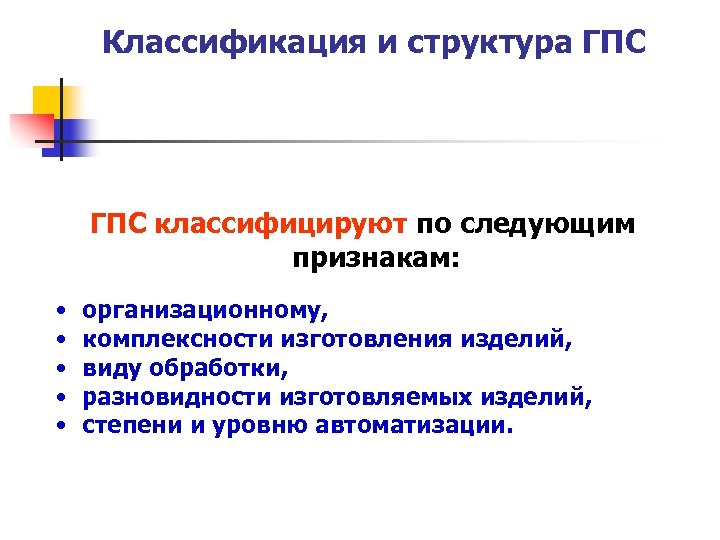

Классификация и структура ГПС классифицируют по следующим признакам: • • • организационному, комплексности изготовления Классификация и структура ГПС классифицируют по следующим признакам: • • • организационному, комплексности изготовления изделий, виду обработки, разновидности изготовляемых изделий, степени и уровню автоматизации.

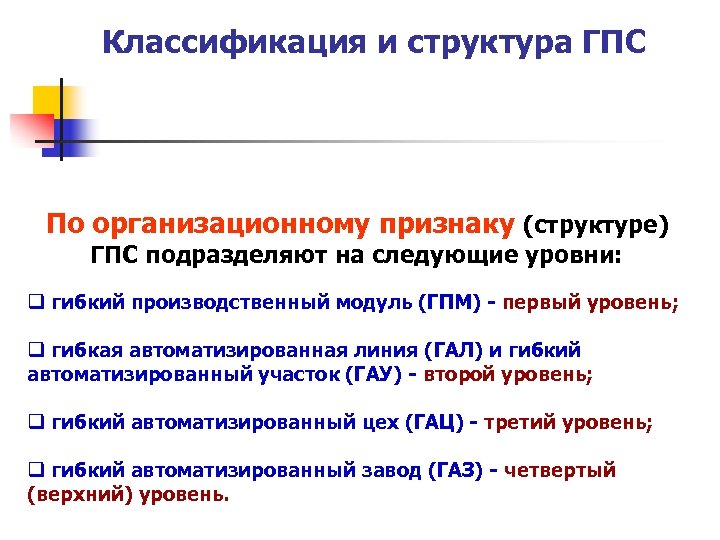

Классификация и структура ГПС По организационному признаку (структуре) ГПС подразделяют на следующие уровни: q Классификация и структура ГПС По организационному признаку (структуре) ГПС подразделяют на следующие уровни: q гибкий производственный модуль (ГПМ) - первый уровень; q гибкая автоматизированная линия (ГАЛ) и гибкий автоматизированный участок (ГАУ) - второй уровень; q гибкий автоматизированный цех (ГАЦ) - третий уровень; q гибкий автоматизированный завод (ГАЗ) - четвертый (верхний) уровень.

Классификация и структура ГПС Организационная структура ГПС Классификация и структура ГПС Организационная структура ГПС

Производственно - техническая структура ГПС Производственно - техническая структура ГПС

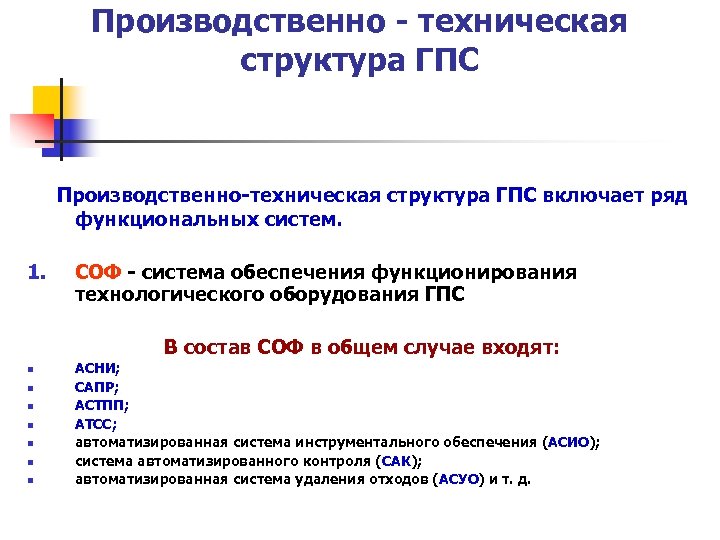

Производственно - техническая структура ГПС Производственно-техническая структура ГПС включает ряд функциональных систем. 1. СОФ Производственно - техническая структура ГПС Производственно-техническая структура ГПС включает ряд функциональных систем. 1. СОФ - система обеспечения функционирования технологического оборудования ГПС В состав СОФ в общем случае входят: n n n n АСНИ; САПР; АСТПП; АТСС; автоматизированная система инструментального обеспечения (АСИО); система автоматизированного контроля (САК); автоматизированная система удаления отходов (АСУО) и т. д.

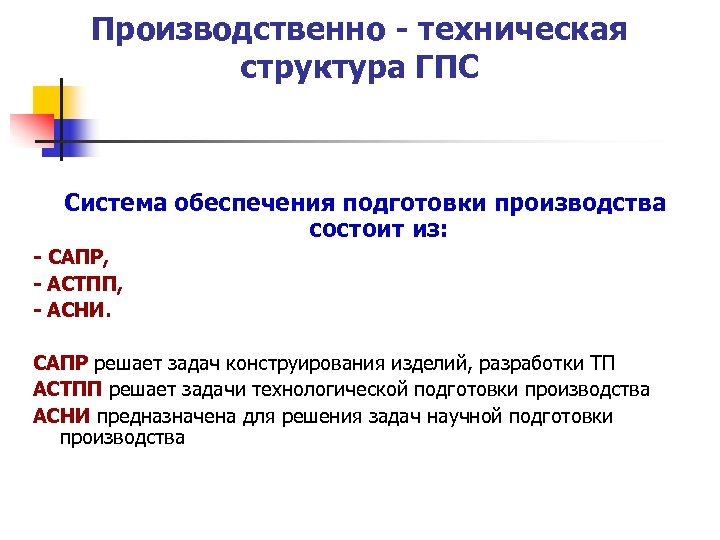

Производственно - техническая структура ГПС Система обеспечения подготовки производства состоит из: - САПР, - Производственно - техническая структура ГПС Система обеспечения подготовки производства состоит из: - САПР, - АСТПП, - АСНИ. САПР решает задач конструирования изделий, разработки ТП АСТПП решает задачи технологической подготовки производства АСНИ предназначена для решения задач научной подготовки производства

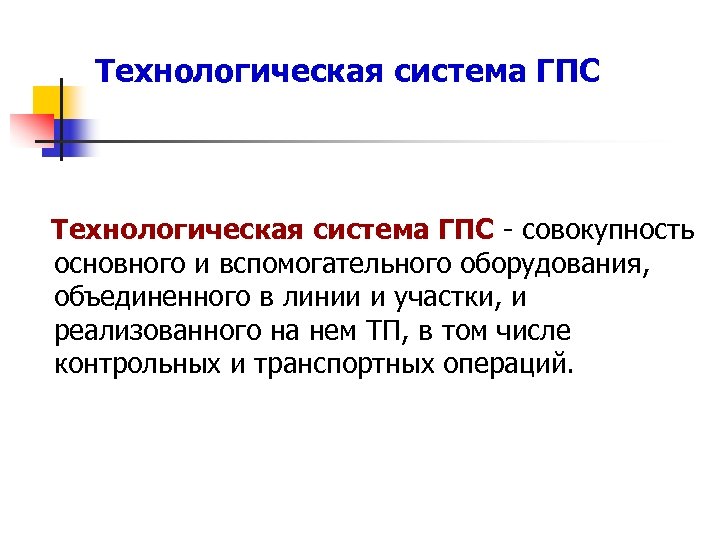

Технологическая система ГПС - совокупность основного и вспомогательного оборудования, объединенного в линии и участки, Технологическая система ГПС - совокупность основного и вспомогательного оборудования, объединенного в линии и участки, и реализованного на нем ТП, в том числе контрольных и транспортных операций.

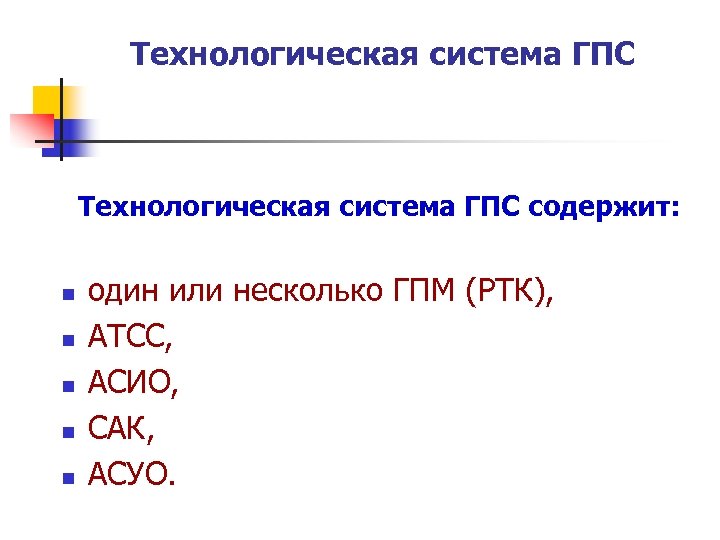

Технологическая система ГПС содержит: n n n один или несколько ГПМ (РТК), АТСС, АСИО, Технологическая система ГПС содержит: n n n один или несколько ГПМ (РТК), АТСС, АСИО, САК, АСУО.

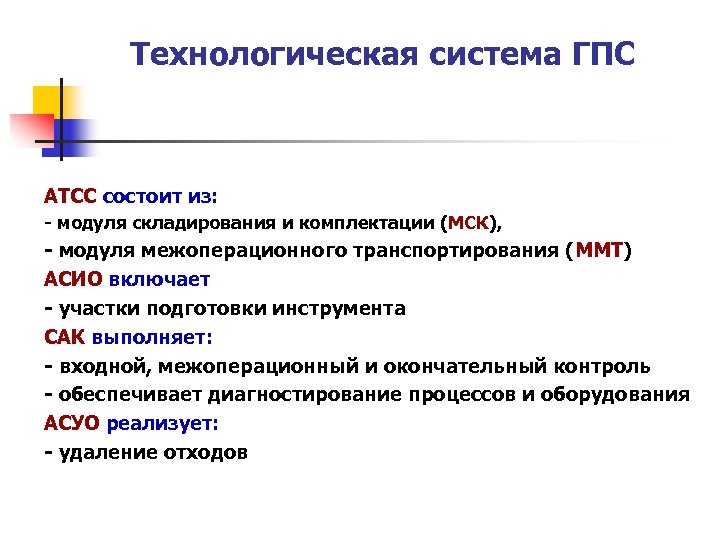

Технологическая система ГПС АТСС состоит из: - модуля складирования и комплектации (МСК), - модуля Технологическая система ГПС АТСС состоит из: - модуля складирования и комплектации (МСК), - модуля межоперационного транспортирования (ММТ) АСИО включает - участки подготовки инструмента САК выполняет: - входной, межоперационный и окончательный контроль - обеспечивает диагностирование процессов и оборудования АСУО реализует: - удаление отходов

Типовые схемы размещения оборудования в ГПС Типовые схемы компоновки ГАУ для обработки тел вращения Типовые схемы размещения оборудования в ГПС Типовые схемы компоновки ГАУ для обработки тел вращения а) гибкий автоматизированный участок (ГАУ), б) транспортным модулем является транспортная тележка в) при одностороннем ГПМ

Типовые схемы размещения оборудования в ГПС Схема типовой ГПС «Талка-500 1 - центр автоматизированной Типовые схемы размещения оборудования в ГПС Схема типовой ГПС «Талка-500 1 - центр автоматизированной технологической подготовки; 2 - отделение подготовки приспособлений спутников; 3 - склад; 4 - отделение подготовки инструмента; 5 - ГПМ; 6 - АТСС

Типовые схемы размещения оборудования в ГПС Схема ГПС мод. АСВ-31 для обработки тел вращения Типовые схемы размещения оборудования в ГПС Схема ГПС мод. АСВ-31 для обработки тел вращения 1 - станки мод. П 756 ДФ 3; 2 - промышленный робот мод. СМ 80 Ц 2502; 3 - АТСС; 4 - выкатные тактовые столы для кассет с заготовками; 5 - кран-штабелер мод. С 4225. 04, 6 - станция обслуживания; 7 - устройство входа-выхода АТСС

Типовые схемы размещения оборудования в ГПС, включающая различные функциональные системы 1, 2, 4 - Типовые схемы размещения оборудования в ГПС, включающая различные функциональные системы 1, 2, 4 - станки с ЧПУ; 3 - место для расширения ГПС (установки новых модулей); 5 - установка для очистки заготовок от стружки и мойки; 6 - контрольно-измерительная машина с ЧПУ; 7 - позиции перегрузки заготовок на конвейер; 8 - автоматизированный склад; 9 - роботкар; 10 - станок для обработки баз заготовок; 11 - РТК доделочных операций; 12 - центральная ЭВМ; 13 - ЭВМ управления автоматизированной транспортно-складской системой; 14 - ЭВМ управления контролем и наладкой инструмента; 15 - ЭВМ диагностики элементов ГПС
