Модуль 32
Модуль 32: Центробежные насосы Применение: теплоносители

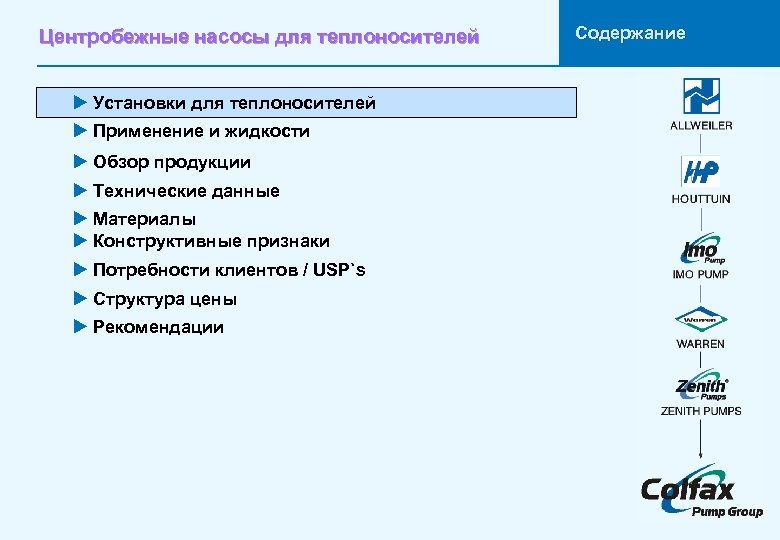

Центробежные насосы для теплоносителей u Установки для теплоносителей u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации Содержание
Центробежные насосы для теплоносителей Установки теплоносителей Установка теплоносителя – схематическое изображение Потребитель Древесностружечная плита Сушитель Spanplatte Hgeo? Trockner Расширительный резервуар Горелка Hgeo Насос теплоносителя
Центробежные насосы для теплоносителей Установки для теплоносителей u u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации Содержание

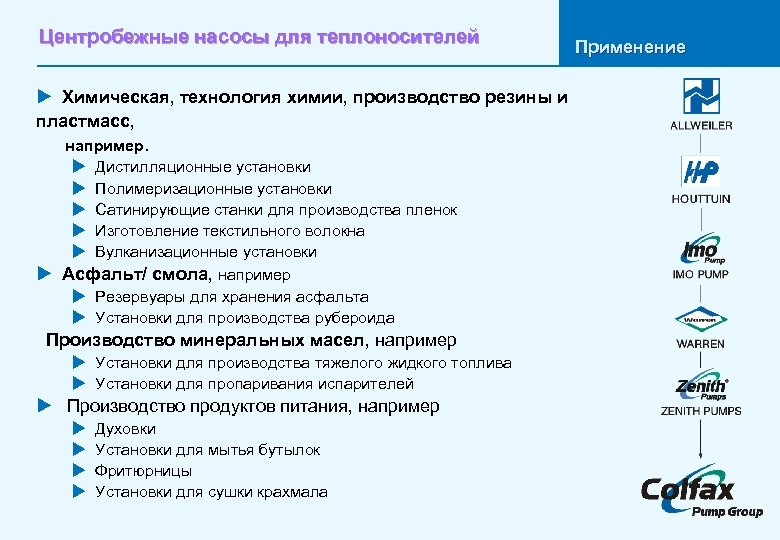

Центробежные насосы для теплоносителей u Химическая, технология химии, производство резины и пластмасс, например. u Дистилляционные установки u Полимеризационные установки u Сатинирующие станки для производства пленок u Изготовление текстильного волокна u Вулканизационные установки u Асфальт/ смола, например u Резервуары для хранения асфальта u Установки для производства рубероида Производство минеральных масел, например u Установки для производства тяжелого жидкого топлива u Установки для пропаривания испарителей u Производство продуктов питания, например u Духовки u Установки для мытья бутылок u Фритюрницы u Установки для сушки крахмала Применение

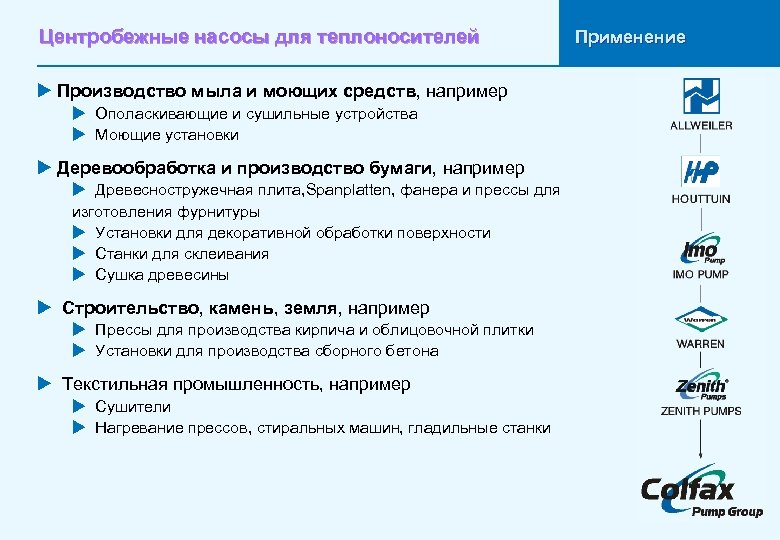

Центробежные насосы для теплоносителей u Производство мыла и моющих средств, например u Ополаскивающие и сушильные устройства u Моющие установки u Деревообработка и производство бумаги, например u Древесностружечная плита, Spanplatten, фанера и прессы для изготовления фурнитуры u Установки для декоративной обработки поверхности u Станки для склеивания u Сушка древесины u Строительство, камень, земля, например u Прессы для производства кирпича и облицовочной плитки u Установки для производства сборного бетона u Текстильная промышленность, например u Сушители u Нагревание прессов, стиральных машин, гладильные станки Применение

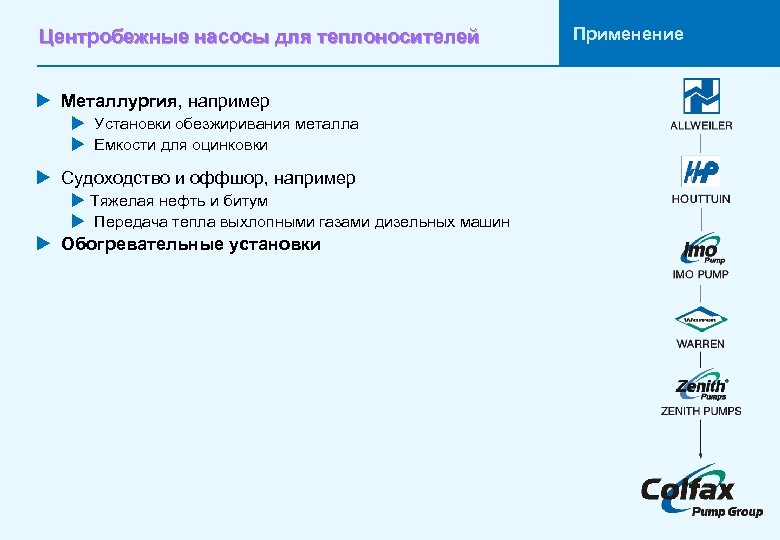

Центробежные насосы для теплоносителей u Металлургия, например u Установки обезжиривания металла u Емкости для оцинковки u Судоходство и оффшор, например u Тяжелая нефть и битум u Передача тепла выхлопными газами дизельных машин u Обогревательные установки Применение

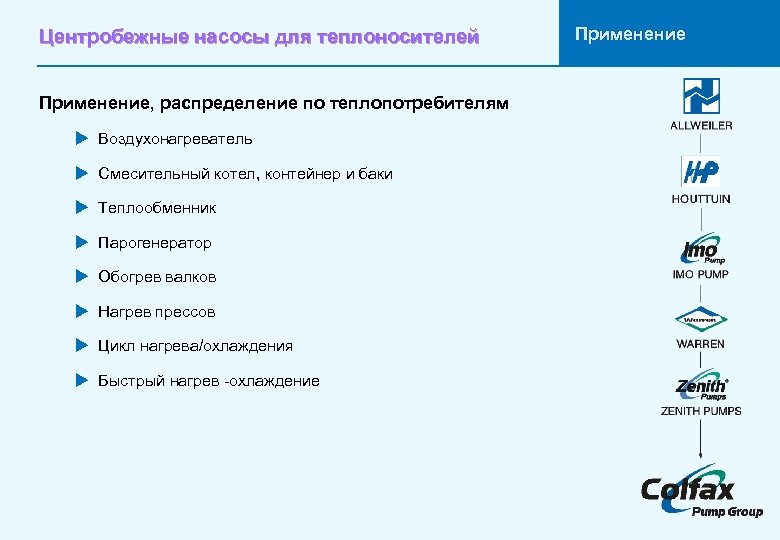

Центробежные насосы для теплоносителей Применение, распределение по теплопотребителям u Воздухонагреватель u Смесительный котел, контейнер и баки u Теплообменник u Парогенератор u Обогрев валков u Нагрев прессов u Цикл нагрева/охлаждения u Быстрый нагрев -охлаждение Применение

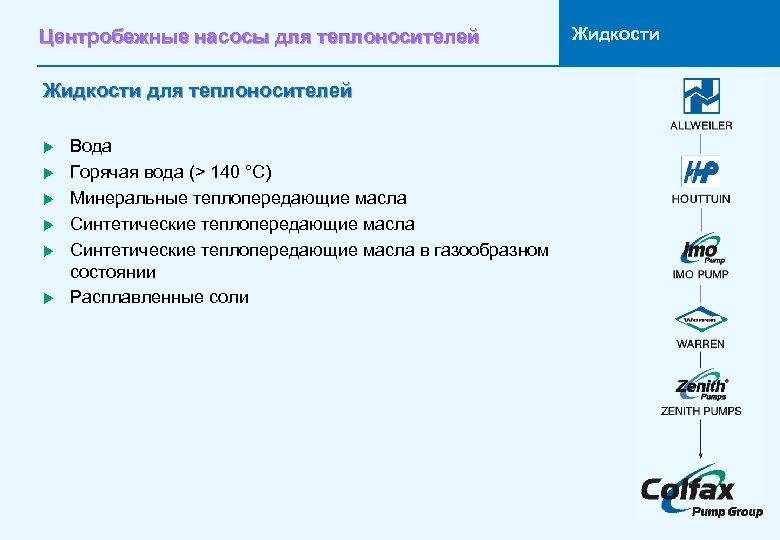

Центробежные насосы для теплоносителей Жидкости для теплоносителей u u u Вода Горячая вода (> 140 °C) Минеральные теплопередающие масла Синтетические теплопередающие масла в газообразном состоянии Расплавленные соли Жидкости

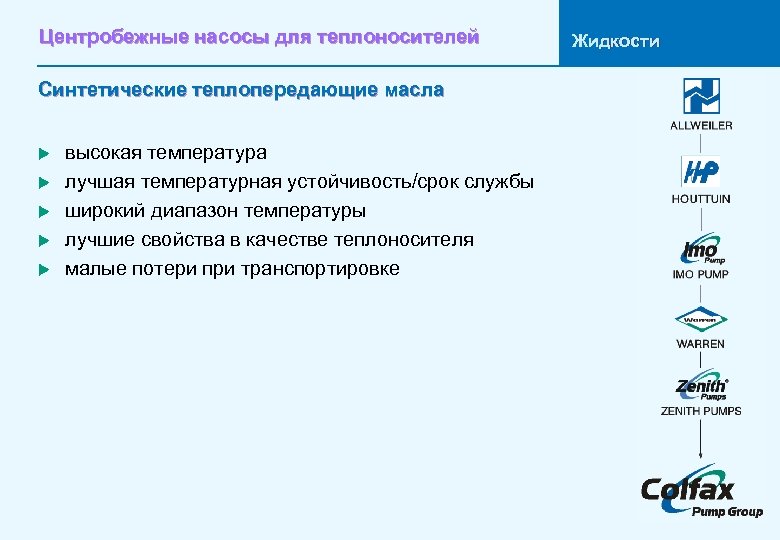

Центробежные насосы для теплоносителей Синтетические теплопередающие масла u u u высокая температура лучшая температурная устойчивость/срок службы широкий диапазон температуры лучшие свойства в качестве теплоносителя малые потери при транспортировке Жидкости
Жидкости Центробежные насосы для теплоносителей Вязкость синтетического теплоносителя AVILUB A-3819 N 10, 00 BP Olex WF 0801 Diphyl DT 9, 00 DOWTHERM J 40°C max. температура окружающей среды 8, 00 DOWTHERM LF FINKOTHERM S-300 Gilotherm ADX 10 Gilotherm ALD 7, 00 Gilotherm D 12 Gilotherm OMD c. St 6, 00 Gilotherm PW Gilotherm RD 5, 00 Gilotherm TH Mediatherm 150 LL 4, 00 Mediatherm 250 IL MARLOTHERM S Граница применения NTT Allweiler 3, 00 Santotherm (Therminol) 44 Santotherm (Therminol) 55 Santotherm (Therminol) 60 2, 00 Santotherm (Therminol) 66 SYLTHERM 800 1, 00 TEXATHERM 320 Diphenyl/Diphenyloxid 0, 00 MARLOTHERM L 0 20 40 60 80 100 °C 150 200 250 300 350

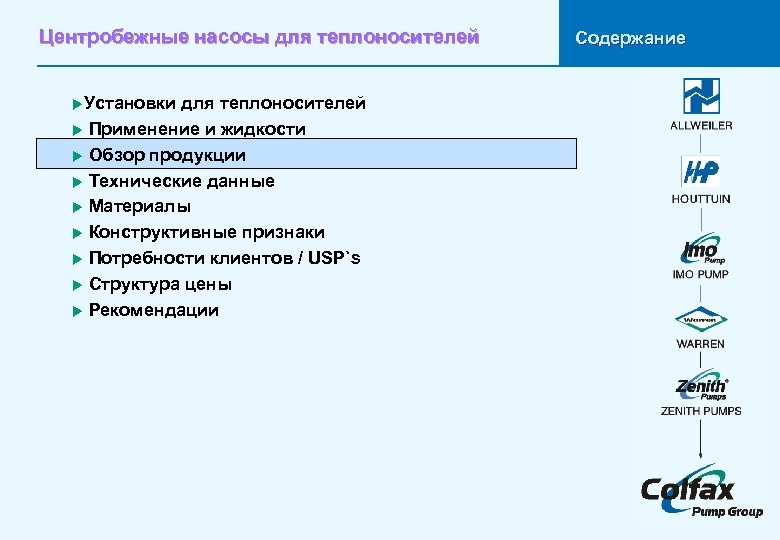

Центробежные насосы для теплоносителей u. Установки для теплоносителей u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации Содержание

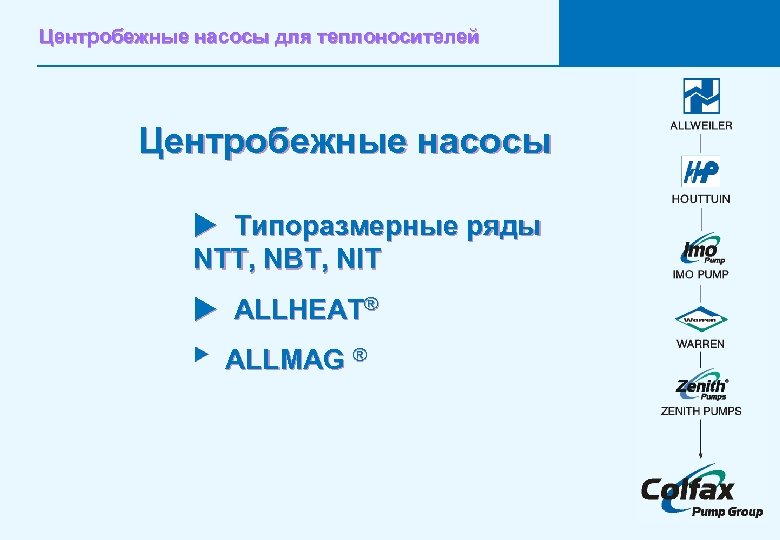

Центробежные насосы для теплоносителей Центробежные насосы u Типоразмерные ряды NTT, NBT, NIT u ALLHEAT® u ALLMAG ®
Центробежные насосы для теплоносителей NTT, NBT, NIT Типоразмерные ряды NTT, NBT, NIT NTT NIT NBT
Центробежные насосы для теплоносителей ALLHEAT® процессорные Типоразмерные ряды NTWH/CTWH ALLHEAT® блочного типа Типоразмерные ряды NBWH/CBWH ALLHEAT® встроенные Типоразмерные ряды NIWH/CIWH ALLHEAT ®

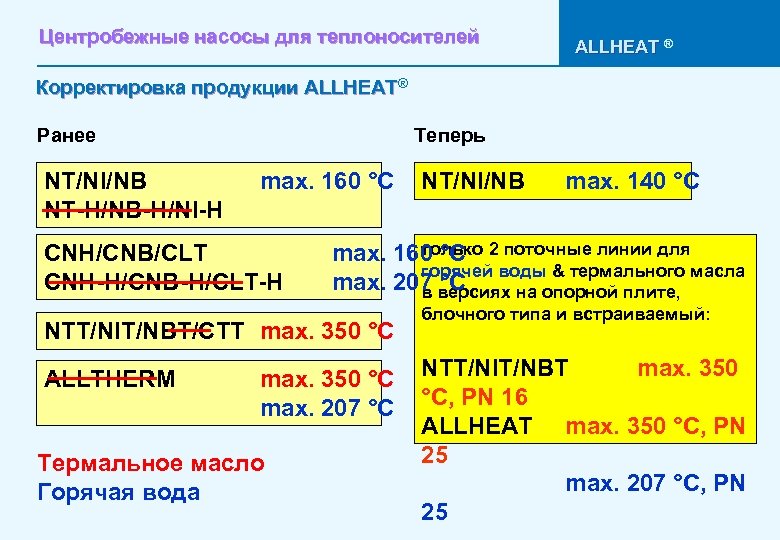

Центробежные насосы для теплоносителей ALLHEAT ® Корректировка продукции ALLHEAT® Ранее NT/NI/NB NT-H/NB-H/NI-H Теперь max. 160 °C CNH/CNB/CLT CNH-H/CNB-H/CLT-H max. 350 °C max. 207 °C Термальное масло Горячая вода max. 140 °C только max. 160 °C 2 поточные линии для горячей воды & термального масла max. 207 версиях на опорной плите, в °C NTT/NIT/NBT/CTT max. 350 °C ALLTHERM NT/NI/NB блочного типа и встраиваемый: NTT/NIT/NBT max. 350 °C, PN 16 ALLHEAT max. 350 °C, PN 25 max. 207 °C, PN 25

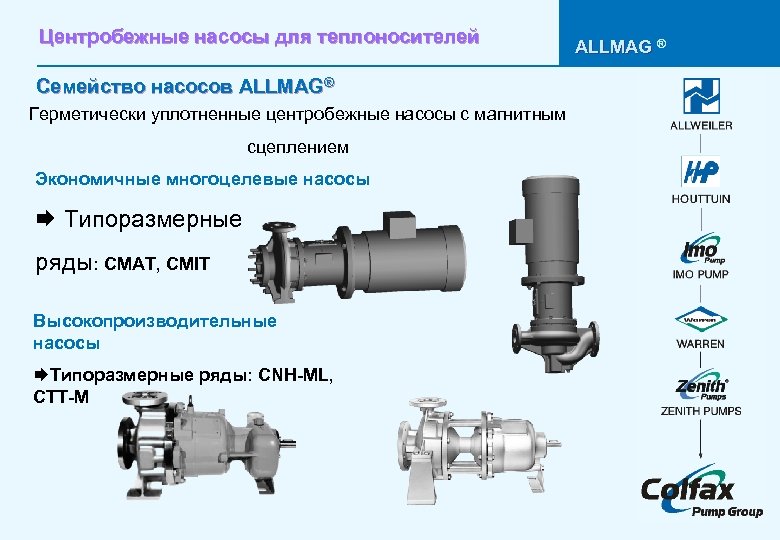

Центробежные насосы для теплоносителей Семейство насосов ALLMAG® Герметически уплотненные центробежные насосы с магнитным сцеплением Экономичные многоцелевые насосы Æ Типоразмерные ряды: CMAT, CMIT Высокопроизводительные насосы ÆТипоразмерные ряды: CNH-ML, CTT-M ALLMAG ®

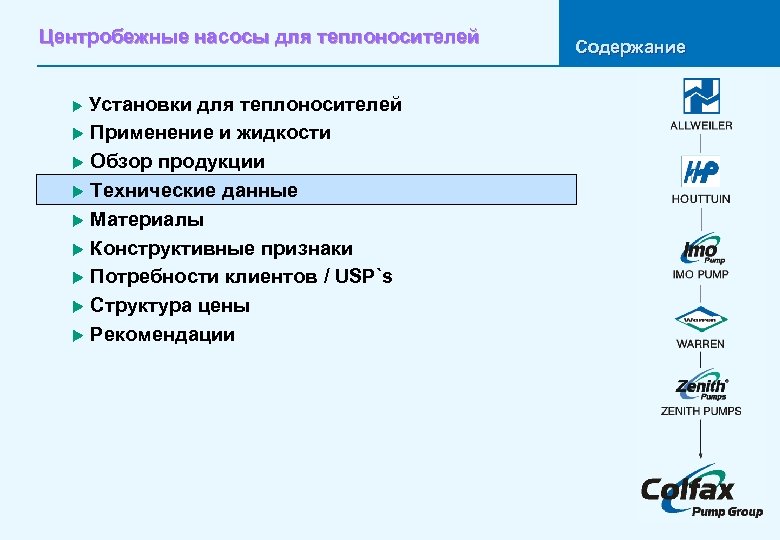

Центробежные насосы для теплоносителей Установки для теплоносителей u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации u Содержание
Технические данные Центробежные насосы для теплоносителей Типоразмерные ряды NTT, NTWH, CNH-ML NTT NTWH/CTWH Leistungsdaten CHN-ML NTT NTWH CNH-ML Max. производительность м³/час 1450 1200 300 Max. температура °C 350 350 Max. высота подачи м 155 100 145 Max. давление насоса бар 16 16 25 25 Производительность
Технические данные Центробежные насосы для теплоносителей Типоразмерные ряды NBT, NBWH, CMAT NBT Leistungsdaten NBWH/CBWH NBWH CBWH Max. производительность 280 м³/час 270 240 80 Max. температура °C 350 350 Max. высота подачи м 140 92 63 55 Max. давление насоса бар 16 16 25 16 Производительность NBT CMAT

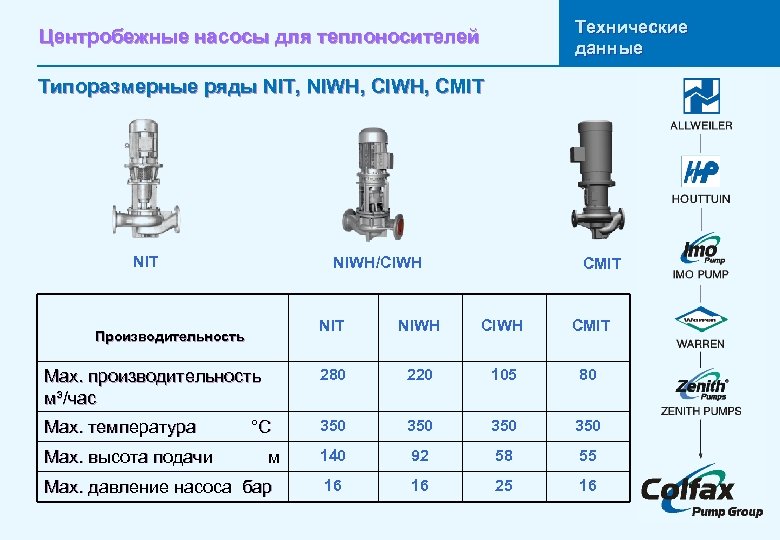

Технические данные Центробежные насосы для теплоносителей Типоразмерные ряды NIT, NIWH, CMIT NIT Leistungsdaten NIWH/CIWH NIWH CMIT Max. производительность 280 м³/час 220 105 80 Max. температура °C 350 350 Max. высота подачи м 140 92 58 55 Max. давление насоса бар 16 16 25 16 Производительность NIT CMIT

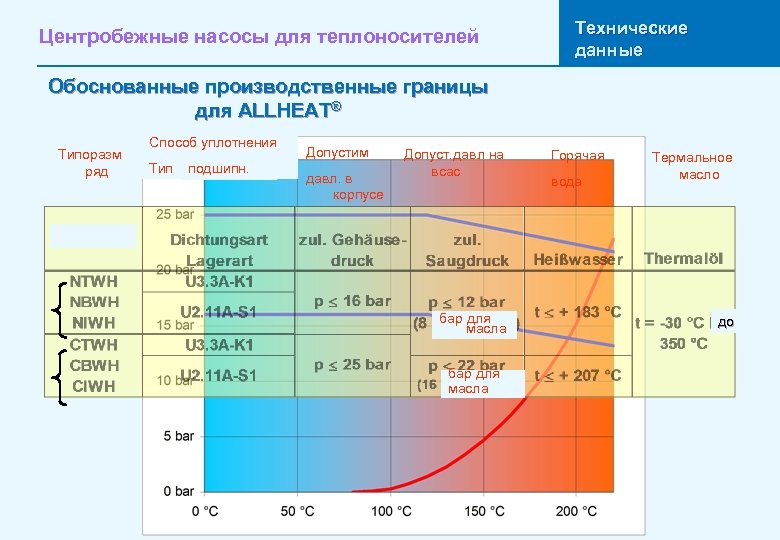

Центробежные насосы для теплоносителей Технические данные Обоснованные производственные границы для ALLHEAT® Типоразм ряд Способ уплотнения Тип подшипника подшипн. Допустим давл. в корпусе Допуст. давл на всас бар для масла Горячая вода Термальное масло до
Обозначения Центробежные насосы для теплоносителей ALLHEAT® NTWH 32 -200/01 180 U 3. 3 A K 1 W 128 Материал Подшипник Уплотнение вала Факт. D раб. колеса Гидравлика № Номинальн. D раб. колес Норм. шир. напорн. патруб Типоразмерный ряд *) CIWH: факт. ширина в соответ. С ISO 2858, номин. Ширина соответст. DIN EN 733

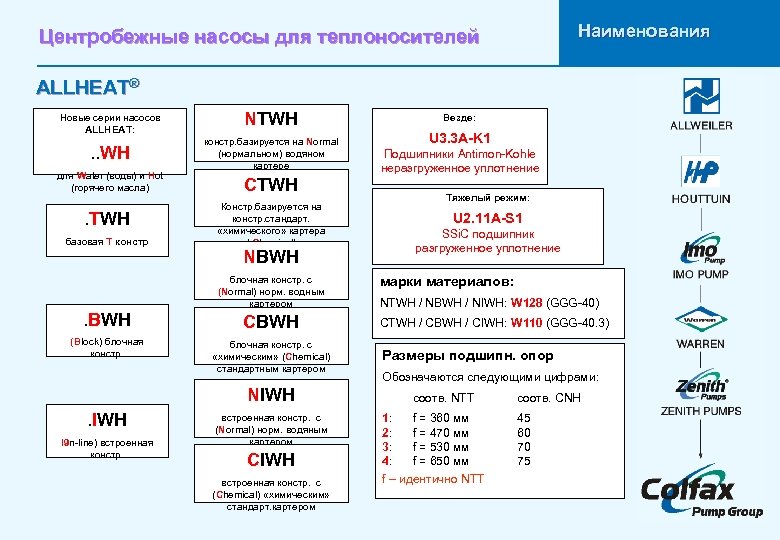

Наименования Центробежные насосы для теплоносителей ALLHEAT® Новые серии насосов ALLHEAT: NTWH . . WH констр. базируется на Normal (нормальном) водяном картере для Water (воды) и Hot (горячего масла) . TWH базовая T констр CTWH Констр. базируется на констр. стандарт. «химического» картера ( Chemical) NBWH блочная констр. с (Normal) норм. водным картером . BWH CBWH (Block) блочная констр. с «химическим» (Chemical) стандартным картером NIWH. IWH I 9 n-line) встроенная констр. с (Normal) норм. водяным картером CIWH встроенная констр. с (Chemical) «химическим» стандарт. картером Везде: U 3. 3 A-K 1 Подшипники Antimon-Kohle неразгруженное уплотнение Тяжелый режим: U 2. 11 A-S 1 SSi. C подшипник разгруженное уплотнение марки материалов: NTWH / NBWH / NIWH: W 128 (GGG-40) CTWH / CBWH / CIWH: W 110 (GGG-40. 3) Размеры подшипн. опор Обозначаются следующими цифрами: соотв. NTT 1: f = 360 мм 2: f = 470 мм 3: f = 530 мм 4: f = 650 мм f – идентично NTT соотв. CNH 45 60 70 75
Центробежные насосы для теплоносителей Установки для теплоносителей u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации u Содержание

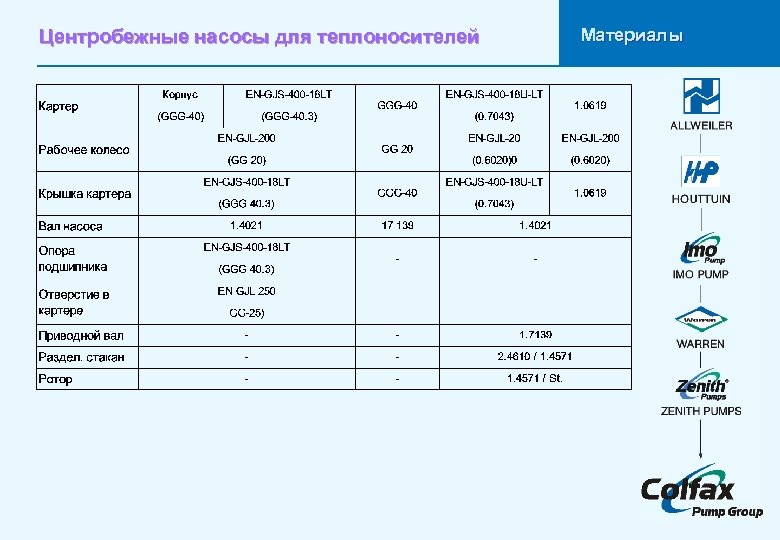

Центробежные насосы для теплоносителей Материалы

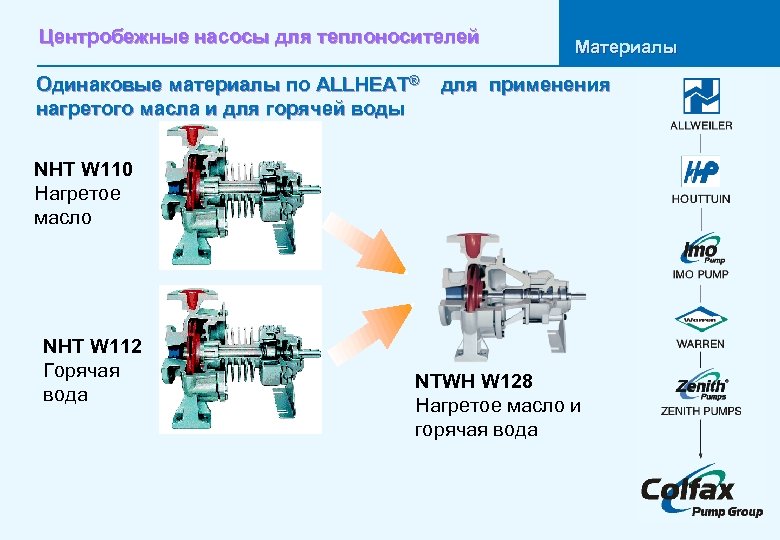

Центробежные насосы для теплоносителей Одинаковые материалы по ALLHEAT® нагретого масла и для горячей воды Материалы для применения NHT W 110 Нагретое масло NHT W 112 Горячая вода NTWH W 128 Нагретое масло и горячая вода

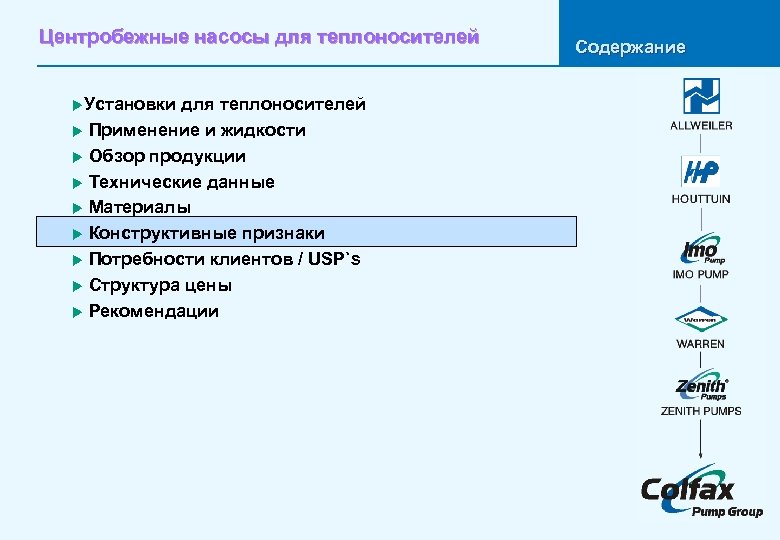

Центробежные насосы для теплоносителей u. Установки для теплоносителей u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации Содержание

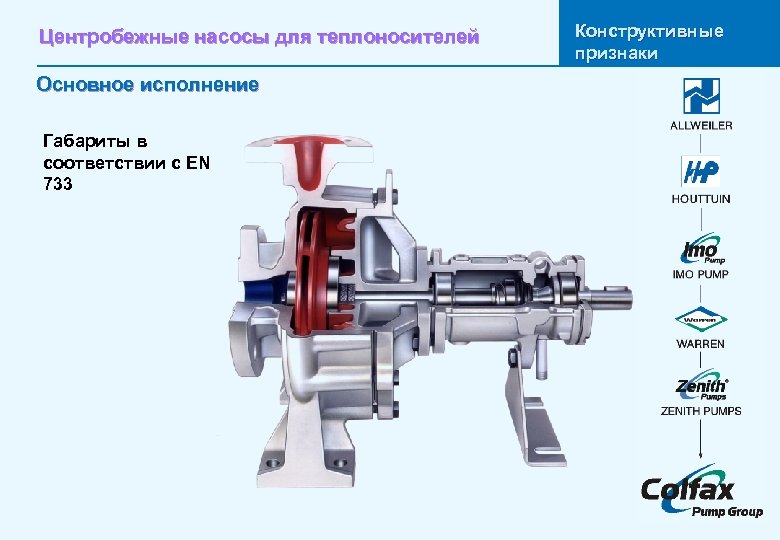

Центробежные насосы для теплоносителей Основное исполнение Габариты в соответствии с EN 733 Конструктивные признаки
Центробежные насосы для теплоносителей Типоразмерный ряд NTT Отдельное включение u Сферическая отливка, серый чугун u Спиральный корпус с креплением основания u смазываемый жидким маслом подшипник качения со стороны насоса u простого действия, не разгружаемый GLRD u смазываемый консистентной смазкой подшипник качения (со стороны привода) u сцепление с/без съемного элемента u двигатели в соответствии с нормами IEC или NEMA в напольном B 3 -исполнении u возможно заполнение полного объема гидравлики Конструктивные признаки

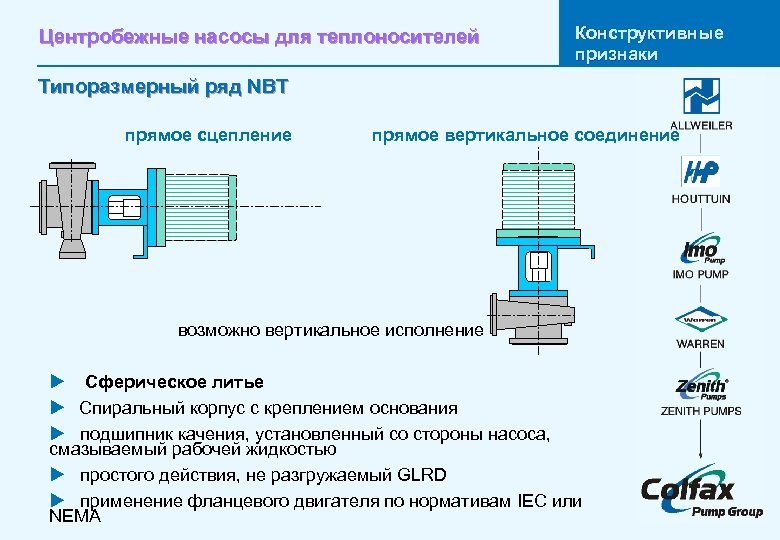

Центробежные насосы для теплоносителей Конструктивные признаки Типоразмерный ряд NBT прямое сцепление прямое вертикальное соединение возможно вертикальное исполнение u Сферическое литье u Спиральный корпус с креплением основания u подшипник качения, установленный со стороны насоса, смазываемый рабочей жидкостью u простого действия, не разгружаемый GLRD u применение фланцевого двигателя по нормативам IEC или NEMA

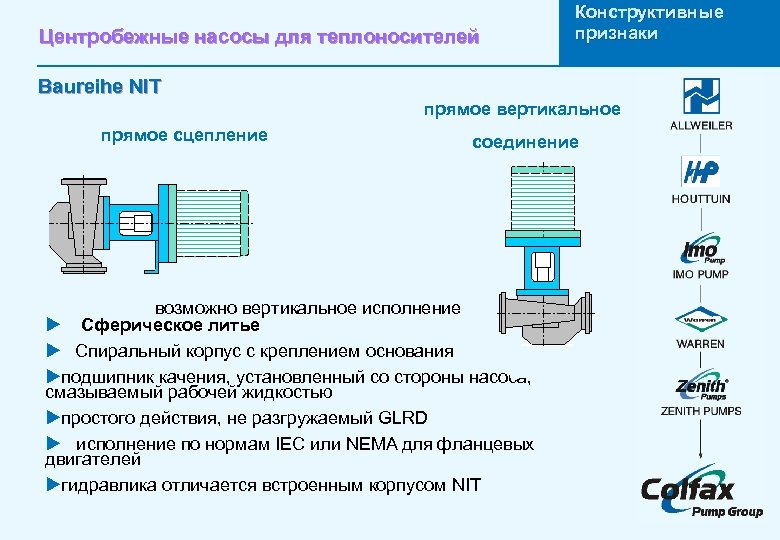

Центробежные насосы для теплоносителей Конструктивные признаки Baureihe NIT прямое вертикальное прямое сцепление соединение возможно вертикальное исполнение u Сферическое литье u Спиральный корпус с креплением основания uподшипник качения, установленный со стороны насоса, смазываемый рабочей жидкостью uпростого действия, не разгружаемый GLRD u исполнение по нормам IEC или NEMA для фланцевых двигателей uгидравлика отличается встроенным корпусом NIT
Конструктивные признаки Центробежные насосы для теплоносителей Процессорные насосы ALLHEAT® (NTWH/CTWH) предохранительный элемент уплотнения ребра жесткости теплозащита не разгружаемое уплотнение вала оптимизированный шарикоподшипник специальная уплотненная полость графитный подшипник SSi. C разгружаемое уплотнение вала
Центробежные насосы для теплоносителей Конструктивные признаки Блочные насосы ALLHEAT® (NBWH/CBWH) простой люк вентилятор вставной вал втулка вала защитная решетка
Центробежные насосы для теплоносителей Конструктивные признаки Встраиваемые насосы ALLHEAT® (NIWH/CIWH) горизонтальное или вертикальное заполнение/вентиляция

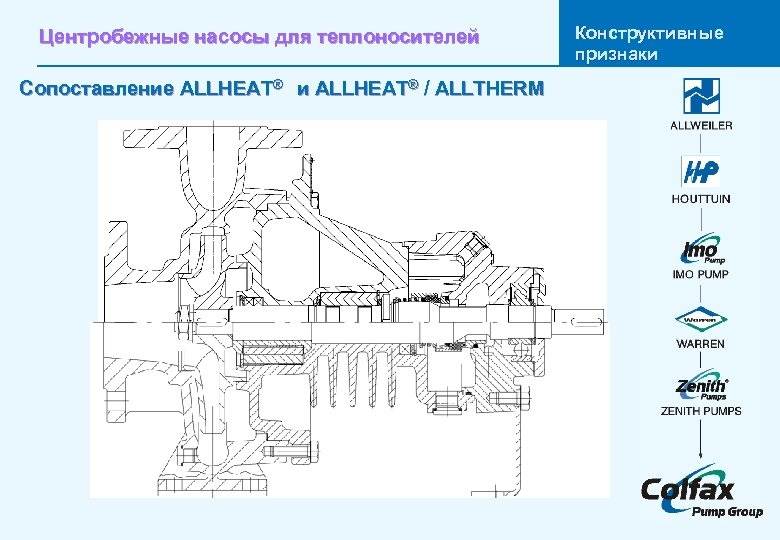

Центробежные насосы для теплоносителей Сопоставление ALLHEAT® и ALLHEAT® / ALLTHERM Конструктивные признаки

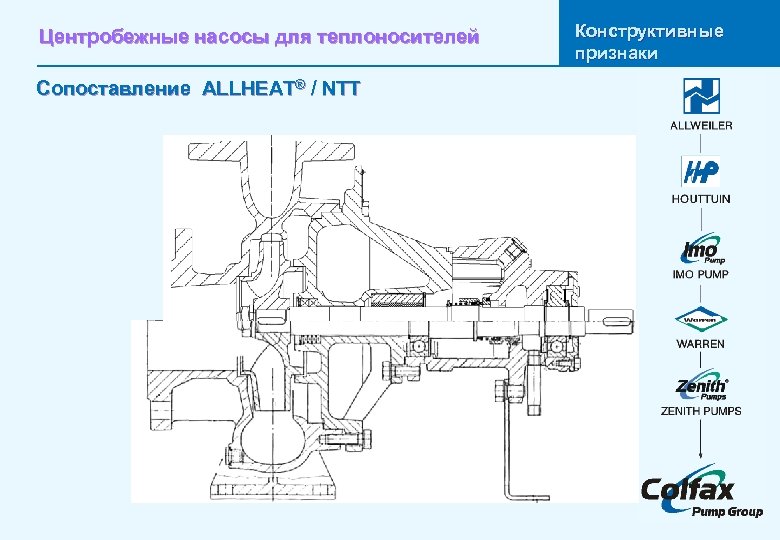

Центробежные насосы для теплоносителей Сопоставление ALLHEAT® / NTT Конструктивные признаки

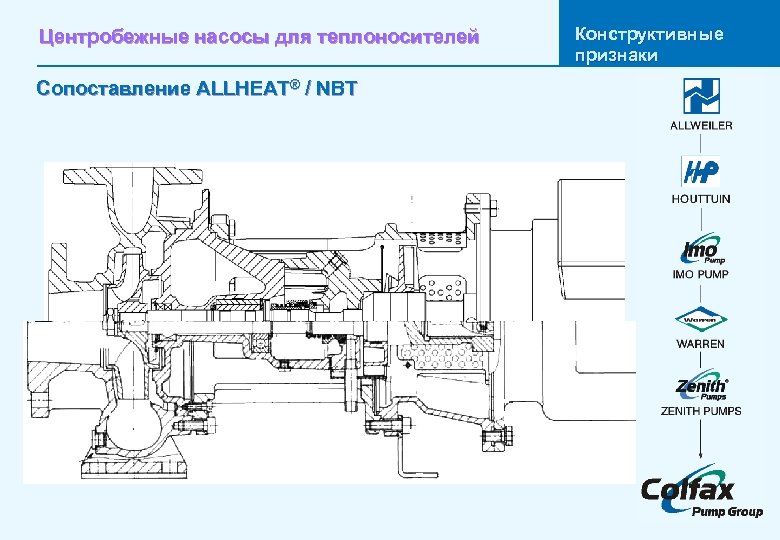

Центробежные насосы для теплоносителей Сопоставление ALLHEAT® / NBT Конструктивные признаки
Центробежные насосы для теплоносителей Конструктивные признаки ALLHEAT® / распределение температур NTWH / CTWH с графитным подшипником, 2900 1/мин для нагретого масла при 350 °C температура окружающей среды: 40 °C Температура в °C
Центробежные насосы для теплоносителей Конструктивные признаки ALLHEAT® / распределение температур NTWH / CTWH с графитовым подшипником, 2900 1/мин в горячей воде при i 183 °C температура окружающей среды : 40 °C Температура в °C
Центробежные насосы для теплоносителей Конструктивные признаки ALLHEAT® / распределение температур NTWH / CTWH подшипник Si. C, 2900 1/мин в горячей воде при 207 °C температура окружающей среды: 40 °C Температура в °C
Центробежные насосы для теплоносителей Конструктивные признаки Предельная температура для подшипников ALLHEAT® Гидравлика: 40 -200 (среднее радиальное усилие на первой опоре подшипника) Субстанция: горячая вода при 130 °C * (вязкость 0, 2 c. St) интервал для подшипников: = 1, 5 0/00 скорость вращения: 2900 1/мин ALLHEAT® подшипник 34 x 40 подшипник 25 x 33 Толщина пленки h 0 [µм] радиальное усилие на рабочем колесе [N] зона смешанного трения * при размещении подшипников, рабочая субстанция имеет 207 °C Поток в % от Qopt

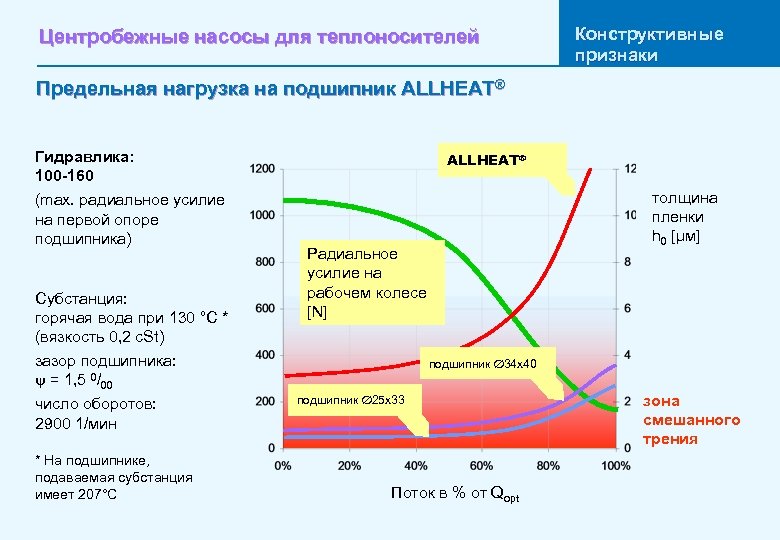

Центробежные насосы для теплоносителей Конструктивные признаки Предельная нагрузка на подшипник ALLHEAT® Гидравлика: 100 -160 (max. радиальное усилие на первой опоре подшипника) Субстанция: горячая вода при 130 °C * (вязкость 0, 2 c. St) зазор подшипника: = 1, 5 0/00 число оборотов: 2900 1/мин * На подшипнике, подаваемая субстанция имеет 207°C ALLHEAT® Радиальное усилие на рабочем колесе [N] толщина пленки h 0 [µм] подшипник 34 x 40 подшипник 25 x 33 Поток в % от Qopt зона смешанного трения

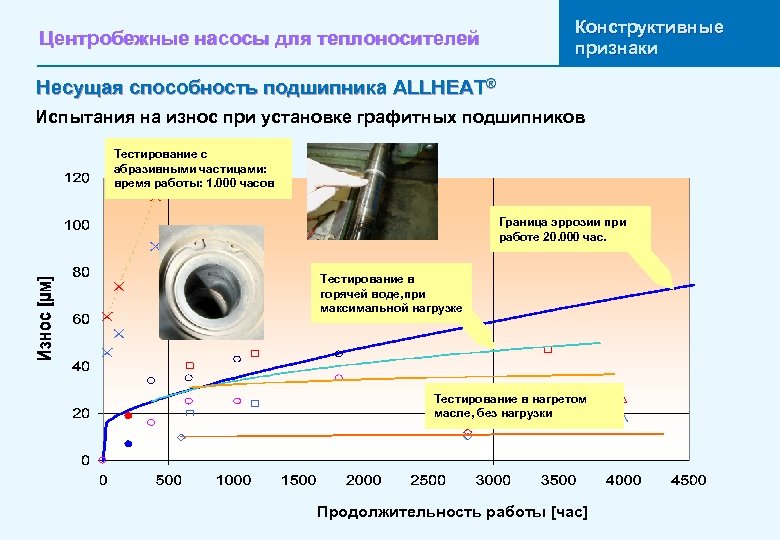

Центробежные насосы для теплоносителей Конструктивные признаки Несущая способность подшипника ALLHEAT® Испытания на износ при установке графитных подшипников Тестирование с абразивными частицами: время работы: 1. 000 часов Граница эррозии при работе 20. 000 час. Тестирование в горячей воде, при максимальной нагрузке Тестирование в нагретом масле, без нагрузки Продолжительность работы [час]
Центробежные насосы для теплоносителей Конструктивные признаки Уплотнение вала ALLHEAT® Границы применения GLRD Границы применения зависят от таких параметров, как, температура кипения, смазывающей способности субстанции. . Представленные кривые справедливы для воды. Изготовитель уплотнений позволяет производить работу при температуре горячей воды до 80 °C при 9 м/сек до давления 12 бар. ( ) Давление в диапазоне уплотнения [бар] Разгружаемое уплотнение(U 2. 11 A) Не разгружаемое уплотнение (U 3. 3 A) TWH 2, 3500 1/мин Скорость перемещения объема жидкости [м/сек]

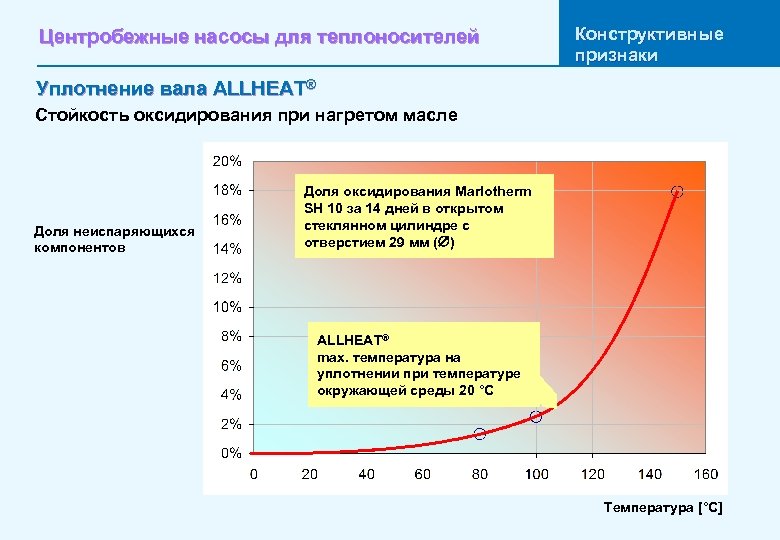

Центробежные насосы для теплоносителей Конструктивные признаки Уплотнение вала ALLHEAT® Стойкость оксидирования при нагретом масле Доля неиспаряющихся компонентов Доля оксидирования Marlotherm SH 10 за 14 дней в открытом стеклянном цилиндре с отверстием 29 мм ( ) ALLHEAT® max. температура на уплотнении при температуре окружающей среды 20 °C Температура [°C]

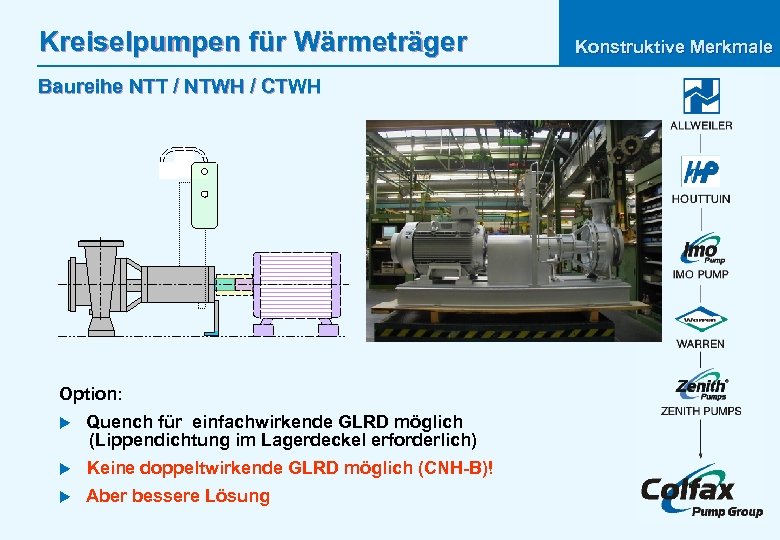

Kreiselpumpen für Wärmeträger Baureihe NTT / NTWH / CTWH Option: u Quench für einfachwirkende GLRD möglich (Lippendichtung im Lagerdeckel erforderlich) u Keine doppeltwirkende GLRD möglich (CNH-B)! u Aber bessere Lösung Konstruktive Merkmale
Центробежные насосы для теплоносителей ALLMAG® с магнитным сцеплением u u CMAT CMIT Конструктивные признаки
Центробежные насосы для теплоносителей распределение температур ALLMAG® CMA Temperaturverteilung Температура °C Конструктивные признаки

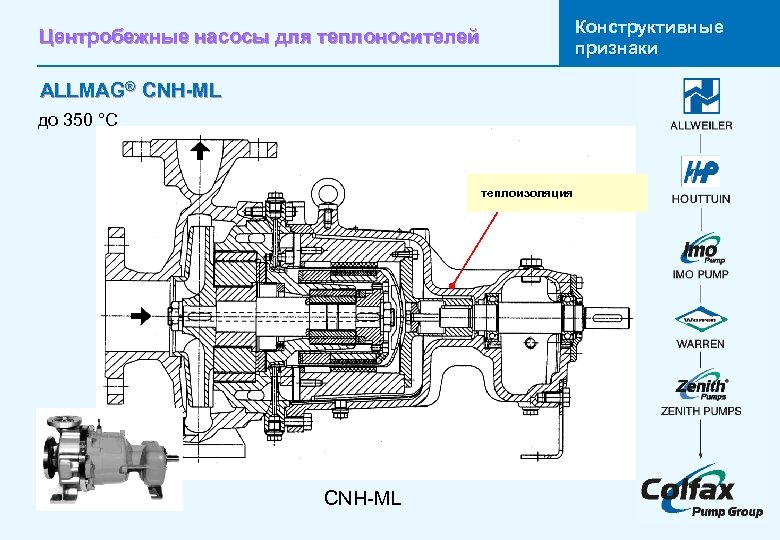

Конструктивные признаки Центробежные насосы для теплоносителей ALLMAG® CNH-ML до 350 °C теплоизоляция CNH-ML

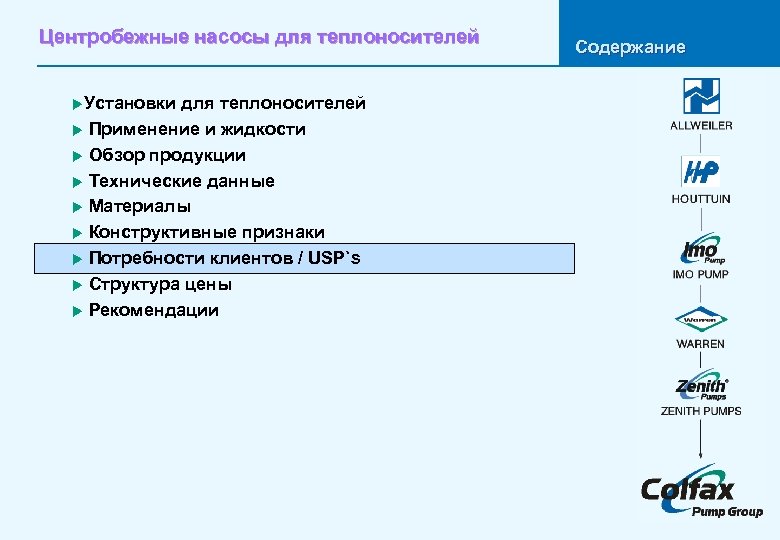

Центробежные насосы для теплоносителей u. Установки для теплоносителей u Применение и жидкости u Обзор продукции u Технические данные u Материалы u Конструктивные признаки u Потребности клиентов / USP`s u Структура цены u Рекомендации Содержание

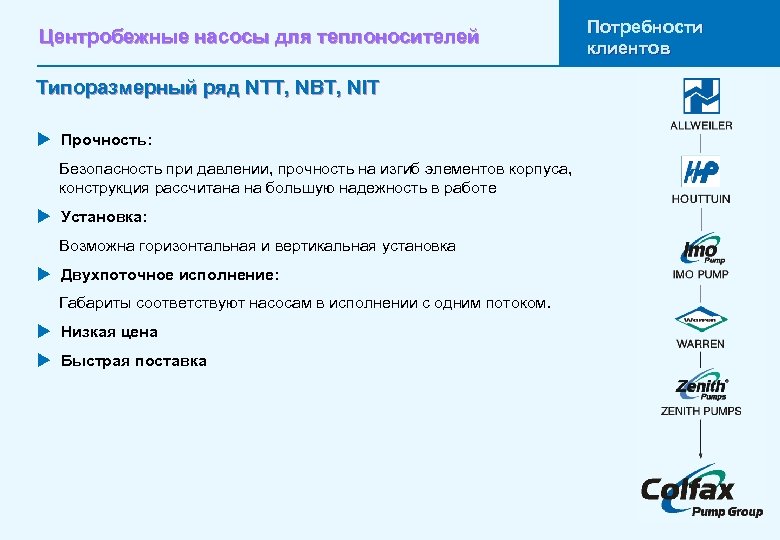

Центробежные насосы для теплоносителей Типоразмерный ряд NTT, NBT, NIT u Прочность: Безопасность при давлении, прочность на изгиб элементов корпуса, конструкция рассчитана на большую надежность в работе u Установка: Возможна горизонтальная и вертикальная установка u Двухпоточное исполнение: Габариты соответствуют насосам в исполнении с одним потоком. u Низкая цена u Быстрая поставка Потребности клиентов
Центробежные насосы для теплоносителей USP's ALLHEAT® Особенно высока несущая способность у подшипников скольжения, смазываемых рабочей субстанцией: uполная смазка элементов трения uвозможность опрокидывания uгарантия от работы всухую uвозможность производить отдельно демонтаж

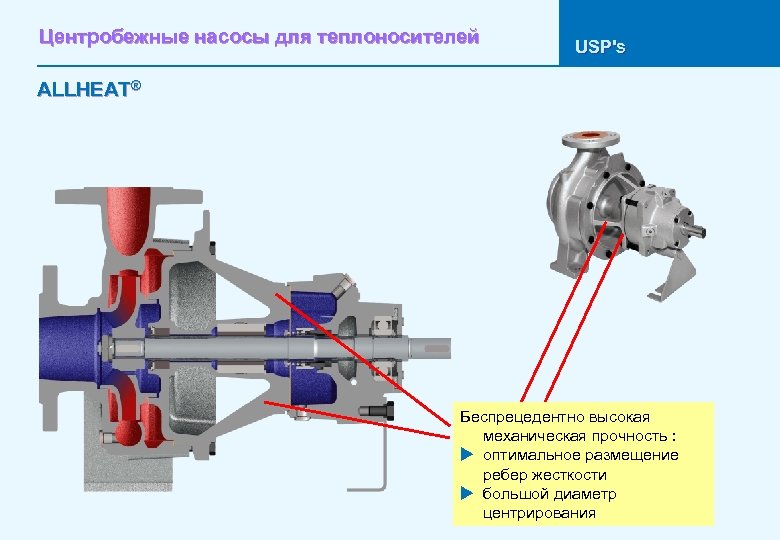

Центробежные насосы для теплоносителей USP's ALLHEAT® Беспрецедентно высокая механическая прочность : u оптимальное размещение ребер жесткости u большой диаметр центрирования
Центробежные насосы для теплоносителей USP's ALLHEAT® Использование одинаковых деталей для всех типов насосов (процессорного, блочного, встраиваемого): u крышка картера u опора подшипника u подшипник скольжения u уплотнение подшипника скольжения
Центробежные насосы для теплоносителей USP's ALLHEAT® U 2. 11 A-S 1 U 3. 3 A-K 1 Два взаимозаменяемых исполнения для всех типов насосов (процессорный, блочный, встраиваемый) : u U 3. 3 A-K 1 (графитовый подшипник, не разгружаемый GLRD) u U 2. 11 A-S 1 (SSi. C-подшипник, разгружаемый GLRD)

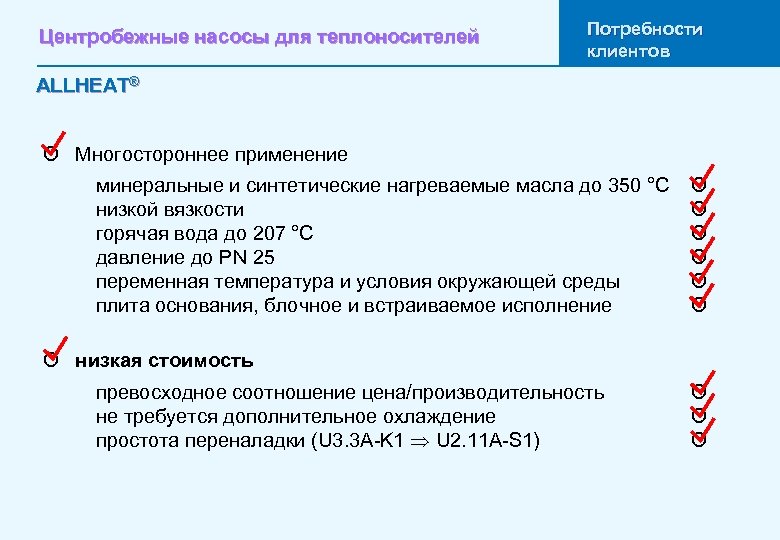

Центробежные насосы для теплоносителей Потребности клиентов ALLHEAT® O Многостороннее применение минеральные и синтетические нагреваемые масла до 350 °C низкой вязкости горячая вода до 207 °C давление до PN 25 переменная температура и условия окружающей среды плита основания, блочное и встраиваемое исполнение O O O O низкая стоимость превосходное соотношение цена/производительность не требуется дополнительное охлаждение простота переналадки (U 3. 3 A-K 1 U 2. 11 A-S 1) O O O

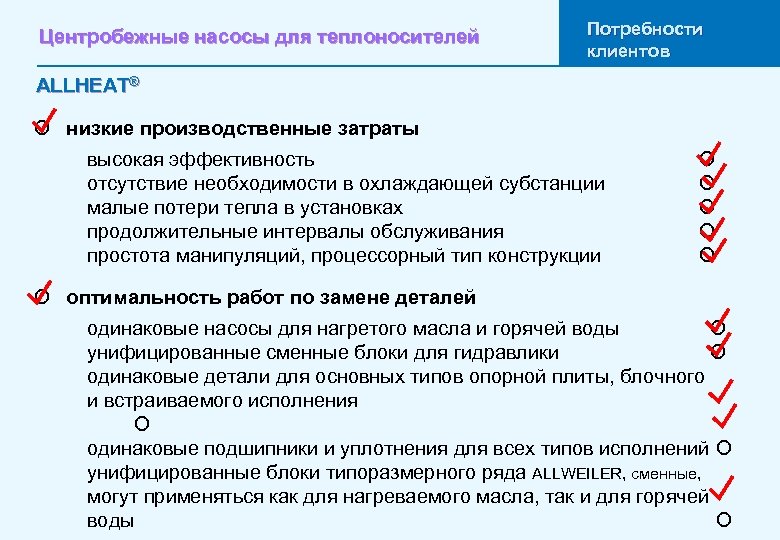

Центробежные насосы для теплоносителей Потребности клиентов ALLHEAT® O низкие производственные затраты высокая эффективность отсутствие необходимости в охлаждающей субстанции малые потери тепла в установках продолжительные интервалы обслуживания простота манипуляций, процессорный тип конструкции O O O O оптимальность работ по замене деталей одинаковые насосы для нагретого масла и горячей воды O унифицированные сменные блоки для гидравлики O одинаковые детали для основных типов опорной плиты, блочного и встраиваемого исполнения O одинаковые подшипники и уплотнения для всех типов исполнений O унифицированные блоки типоразмерного ряда ALLWEILER, сменные, могут применяться как для нагреваемого масла, так и для горячей воды O
Центробежные насосы для теплоносителей Потребности клиентов ALLHEAT® O высокая готовность к работе и надежность беспрецедентная прочность механического исполнения оптимальное охлаждение уплотнений и подшипников унификация несущей способности и большой срок службы подшипников оптимизированная уплотнительная полость для продления срока службы GLRD набивка предохранительной втулки минимизация осевого смещения, большой срок службы подшипников двухкарданное сцепление для спецприменения O O O O

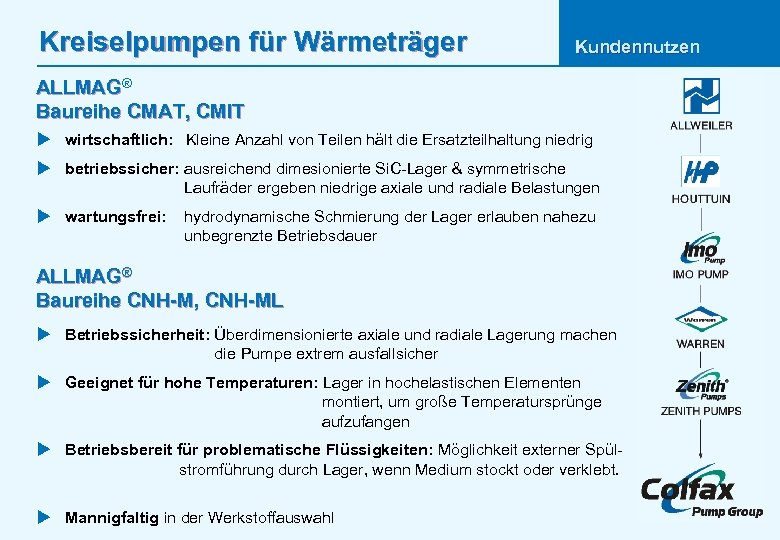

Kreiselpumpen für Wärmeträger Kundennutzen ALLMAG® Baureihe CMAT, CMIT u wirtschaftlich: Kleine Anzahl von Teilen hält die Ersatzteilhaltung niedrig u betriebssicher: ausreichend dimesionierte Si. C-Lager & symmetrische Laufräder ergeben niedrige axiale und radiale Belastungen u wartungsfrei: hydrodynamische Schmierung der Lager erlauben nahezu unbegrenzte Betriebsdauer ALLMAG® Baureihe CNH-M, CNH-ML u Betriebssicherheit: Überdimensionierte axiale und radiale Lagerung machen die Pumpe extrem ausfallsicher u Geeignet für hohe Temperaturen: Lager in hochelastischen Elementen montiert, um große Temperatursprünge aufzufangen u Betriebsbereit für problematische Flüssigkeiten: Möglichkeit externer Spül stromführung durch Lager, wenn Medium stockt oder verklebt. u Mannigfaltig in der Werkstoffauswahl
Центробежные насосы для теплоносителей ALLMAG® CMAT Надежность работы • Гидродинамическая смазка кремний-силиконового подшипника благодаря общей рабочей полости USP's Расположение Благодаря расположению рабочего колеса с обеих сторон происходит уменьшение результирующей радиальных усилий (нагружение подшипника) Отсутствие осевых усилий благодаря отсутствию вала и симметричности рабочего колеса Высокая износостойкость Благодаря направлению омывающего потока частицы размельчаются кремнийсиликоновым подшипником • отсутствие мертвых зон благодаря отсутствию вала

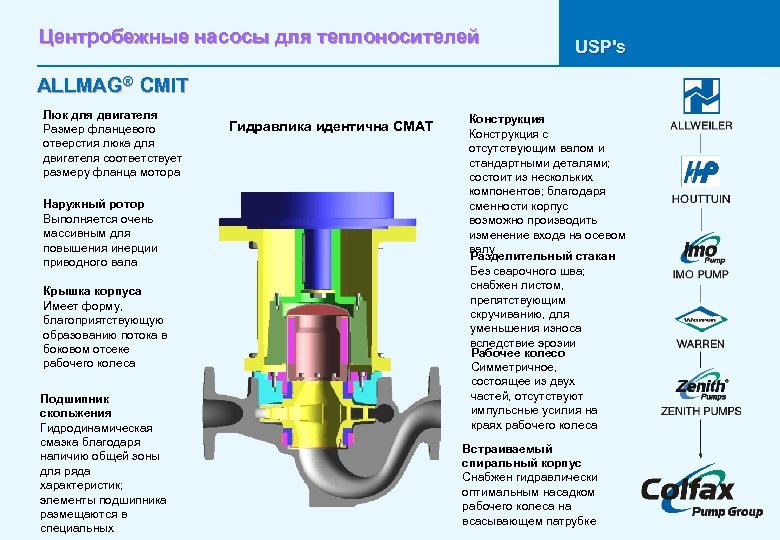

Центробежные насосы для теплоносителей USP's ALLMAG® CMIT Люк для двигателя Размер фланцевого отверстия люка для двигателя соответствует размеру фланца мотора Наружный ротор Выполняется очень массивным для повышения инерции приводного вала Крышка корпуса Имеет форму, благоприятствующую образованию потока в боковом отсеке рабочего колеса Подшипник скольжения Гидродинамическая смазка благодаря наличию общей зоны для ряда характеристик; элементы подшипника размещаются в специальных Гидравлика идентична CMAT Конструкция с отсутствующим валом и стандартными деталями; состоит из нескольких компонентов; благодаря сменности корпус возможно производить изменение входа на осевом валу Разделительный стакан Без сварочного шва; снабжен листом, препятствующим скручиванию, для уменьшения износа вследствие эрозии Рабочее колесо Симметричное, состоящее из двух частей, отсутствуют импульсные усилия на краях рабочего колеса Встраиваемый спиральный корпус Снабжен гидравлически оптимальным насадком рабочего колеса на всасывающем патрубке

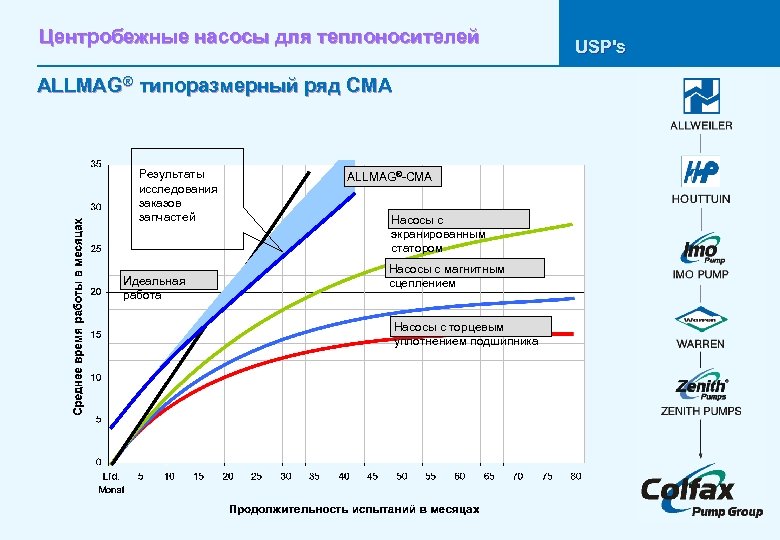

Центробежные насосы для теплоносителей ALLMAG® типоразмерный ряд CMA Результаты исследования заказов запчастей Идеальная работа ALLMAG®-CMA Насосы с экранированным статором Насосы с магнитным сцеплением Насосы с торцевым уплотнением подшипника USP's

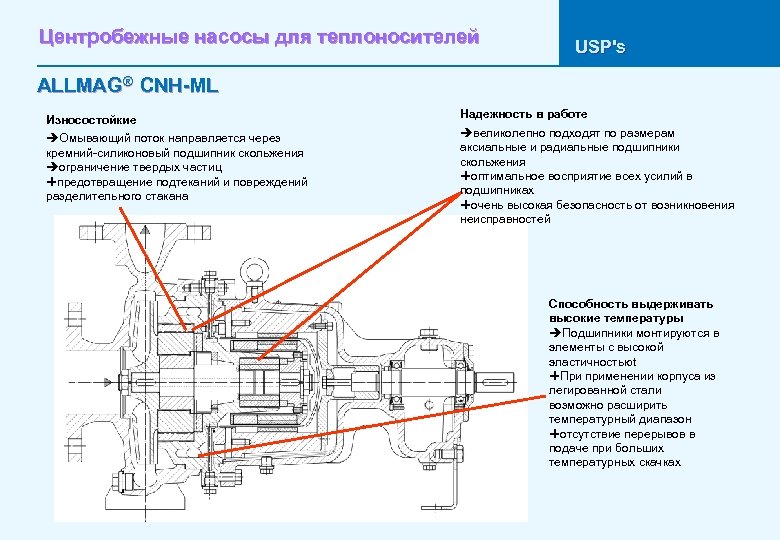

Центробежные насосы для теплоносителей USP's ALLMAG® CNH-ML Износостойкие èОмывающий поток направляется через кремний-силиконовый подшипник скольжения èограничение твердых частиц Ëпредотвращение подтеканий и повреждений разделительного стакана Надежность в работе èвеликолепно подходят по размерам аксиальные и радиальные подшипники скольжения Ëоптимальное восприятие всех усилий в подшипниках Ëочень высокая безопасность от возникновения неисправностей Способность выдерживать высокие температуры èПодшипники монтируются в элементы с высокой эластичностьюt ËПри применении корпуса из легированной стали возможно расширить температурный диапазон Ëотсутствие перерывов в подаче при больших температурных скачках
