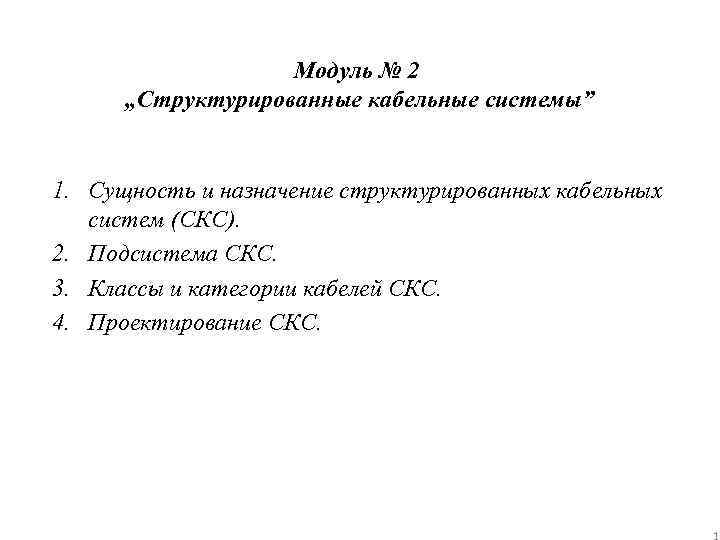

Модуль № 2 „Структурированные кабельные системы” 1. Сущность и назначение структурированных кабельных систем (СКС). 2. Подсистема СКС. 3. Классы и категории кабелей СКС. 4. Проектирование СКС. 1

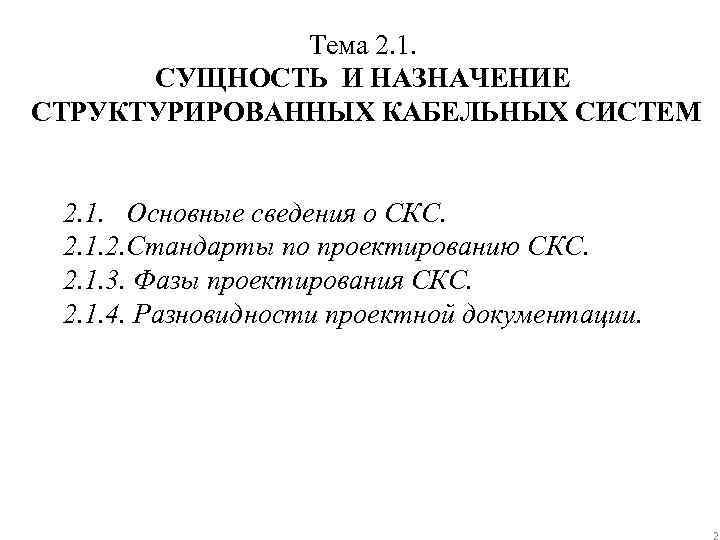

Тема 2. 1. СУЩНОСТЬ И НАЗНАЧЕНИЕ СТРУКТУРИРОВАННЫХ КАБЕЛЬНЫХ СИСТЕМ 2. 1. Основные сведения о СКС. 2. 1. 2. Стандарты по проектированию СКС. 2. 1. 3. Фазы проектирования СКС. 2. 1. 4. Разновидности проектной документации. 2

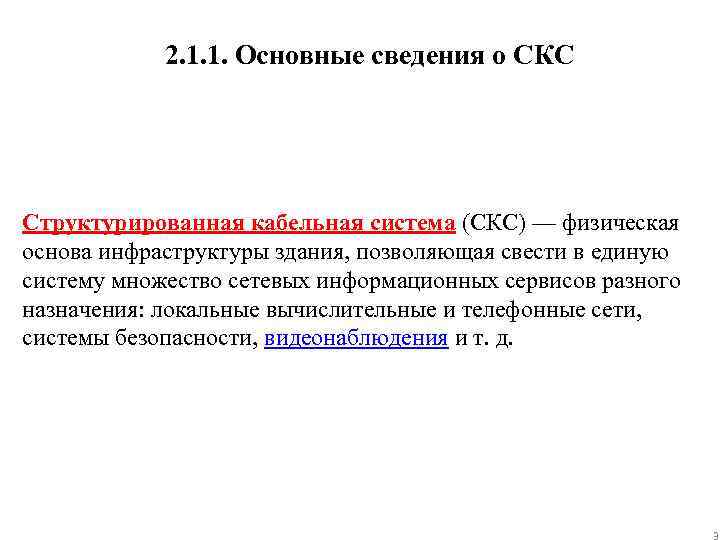

2. 1. 1. Основные сведения о СКС Структурированная кабельная система (СКС) — физическая основа инфраструктуры здания, позволяющая свести в единую систему множество сетевых информационных сервисов разного назначения: локальные вычислительные и телефонные сети, системы безопасности, видеонаблюдения и т. д. 3

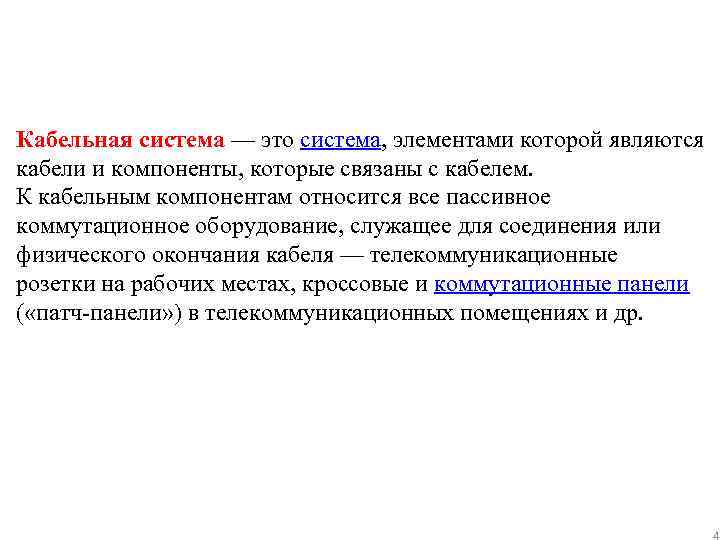

Кабельная система — это система, элементами которой являются кабели и компоненты, которые связаны с кабелем. К кабельным компонентам относится все пассивное коммутационное оборудование, служащее для соединения или физического окончания кабеля — телекоммуникационные розетки на рабочих местах, кроссовые и коммутационные панели ( «патч-панели» ) в телекоммуникационных помещениях и др. 4

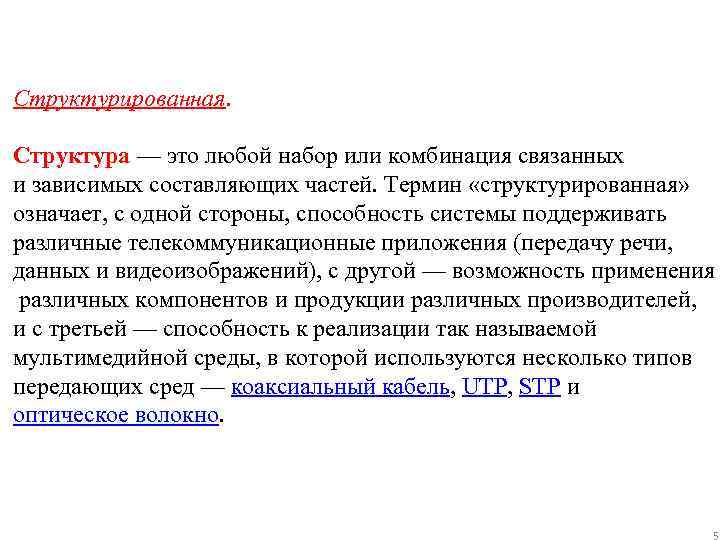

Структурированная. Структура — это любой набор или комбинация связанных и зависимых составляющих частей. Термин «структурированная» означает, с одной стороны, способность системы поддерживать различные телекоммуникационные приложения (передачу речи, данных и видеоизображений), с другой — возможность применения различных компонентов и продукции различных производителей, и с третьей — способность к реализации так называемой мультимедийной среды, в которой используются несколько типов передающих сред — коаксиальный кабель, UTP, STP и оптическое волокно. 5

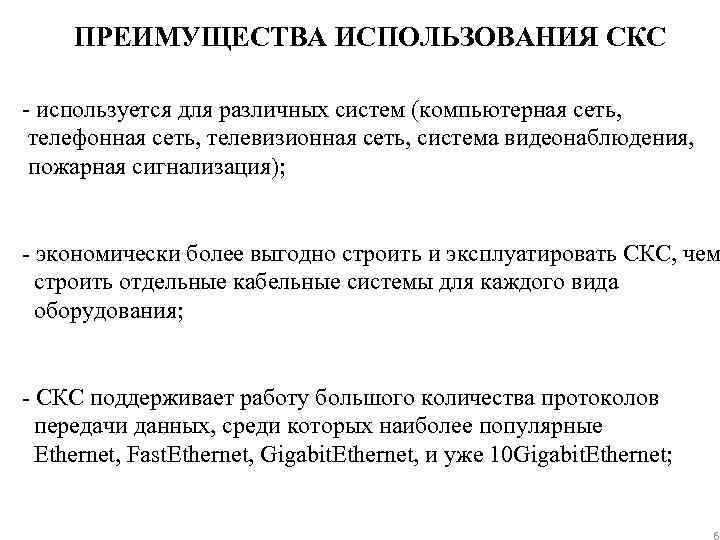

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СКС - используется для различных систем (компьютерная сеть, телефонная сеть, телевизионная сеть, система видеонаблюдения, пожарная сигнализация); - экономически более выгодно строить и эксплуатировать СКС, чем строить отдельные кабельные системы для каждого вида оборудования; - СКС поддерживает работу большого количества протоколов передачи данных, среди которых наиболее популярные Ethernet, Fast. Ethernet, Gigabit. Ethernet, и уже 10 Gigabit. Ethernet; 6

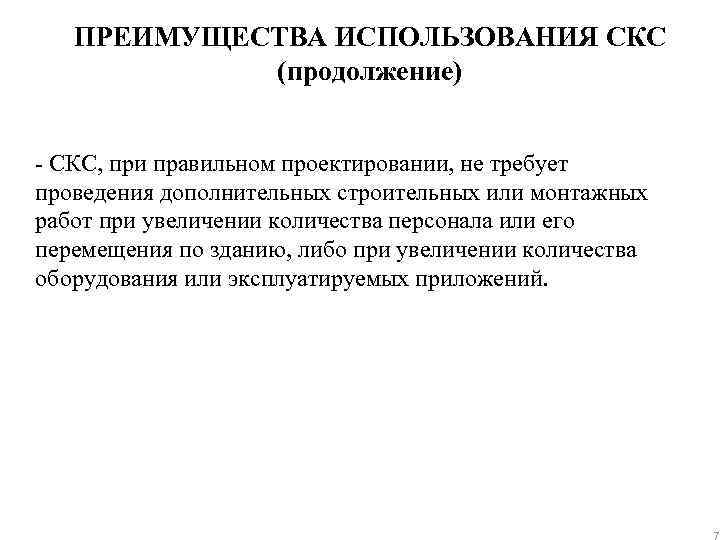

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СКС (продолжение) - СКС, при правильном проектировании, не требует проведения дополнительных строительных или монтажных работ при увеличении количества персонала или его перемещения по зданию, либо при увеличении количества оборудования или эксплуатируемых приложений. 7

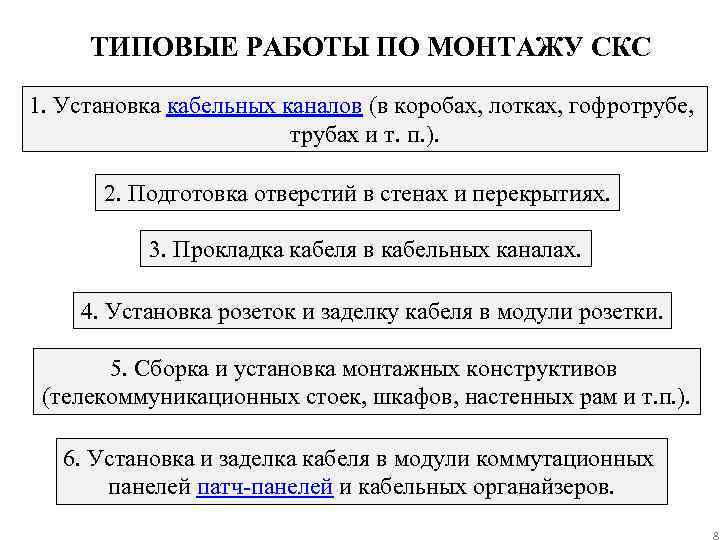

ТИПОВЫЕ РАБОТЫ ПО МОНТАЖУ СКС 1. Установка кабельных каналов (в коробах, лотках, гофротрубе, трубах и т. п. ). 2. Подготовка отверстий в стенах и перекрытиях. 3. Прокладка кабеля в кабельных каналах. 4. Установка розеток и заделку кабеля в модули розетки. 5. Сборка и установка монтажных конструктивов (телекоммуникационных стоек, шкафов, настенных рам и т. п. ). 6. Установка и заделка кабеля в модули коммутационных панелей патч-панелей и кабельных органайзеров. 8

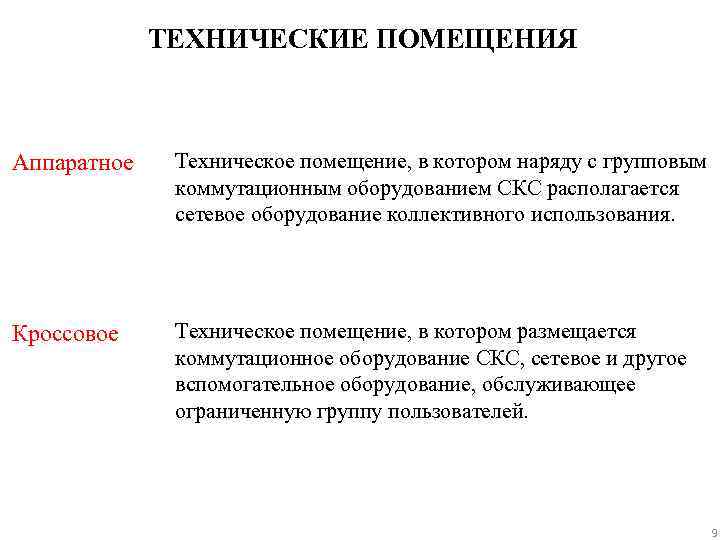

ТЕХНИЧЕСКИЕ ПОМЕЩЕНИЯ Аппаратное Техническое помещение, в котором наряду с групповым коммутационным оборудованием СКС располагается сетевое оборудование коллективного использования. Кроссовое Техническое помещение, в котором размещается коммутационное оборудование СКС, сетевое и другое вспомогательное оборудование, обслуживающее ограниченную группу пользователей. 9

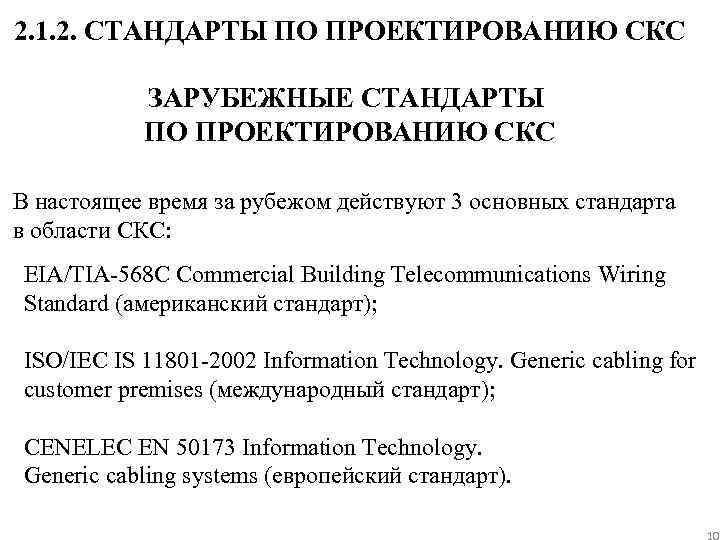

2. 1. 2. СТАНДАРТЫ ПО ПРОЕКТИРОВАНИЮ СКС ЗАРУБЕЖНЫЕ СТАНДАРТЫ ПО ПРОЕКТИРОВАНИЮ СКС В настоящее время за рубежом действуют 3 основных стандарта в области СКС: EIA/TIA-568 С Commercial Building Telecommunications Wiring Standard (американский стандарт); ISO/IEC IS 11801 -2002 Information Technology. Generic cabling for customer premises (международный стандарт); CENELEC EN 50173 Information Technology. Generic cabling systems (европейский стандарт). 10

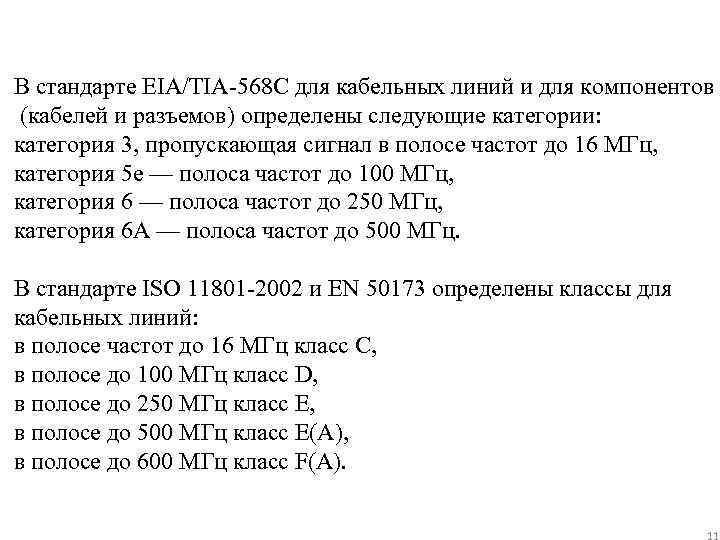

В стандарте EIA/TIA-568 С для кабельных линий и для компонентов (кабелей и разъемов) определены следующие категории: категория 3, пропускающая сигнал в полосе частот до 16 МГц, категория 5 е — полоса частот до 100 МГц, категория 6 — полоса частот до 250 МГц, категория 6 A — полоса частот до 500 МГц. В стандарте ISO 11801 -2002 и EN 50173 определены классы для кабельных линий: в полосе частот до 16 МГц класс С, в полосе до 100 МГц класс D, в полосе до 250 МГц класс E, в полосе до 500 МГц класс E(A), в полосе до 600 МГц класс F(A). 11

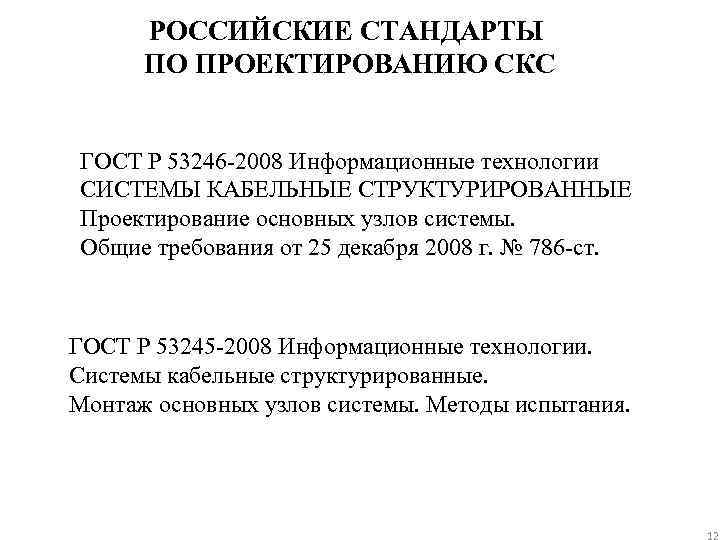

РОССИЙСКИЕ СТАНДАРТЫ ПО ПРОЕКТИРОВАНИЮ СКС ГОСТ Р 53246 -2008 Информационные технологии СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ Проектирование основных узлов системы. Общие требования от 25 декабря 2008 г. № 786 -ст. ГОСТ Р 53245 -2008 Информационные технологии. Системы кабельные структурированные. Монтаж основных узлов системы. Методы испытания. 12

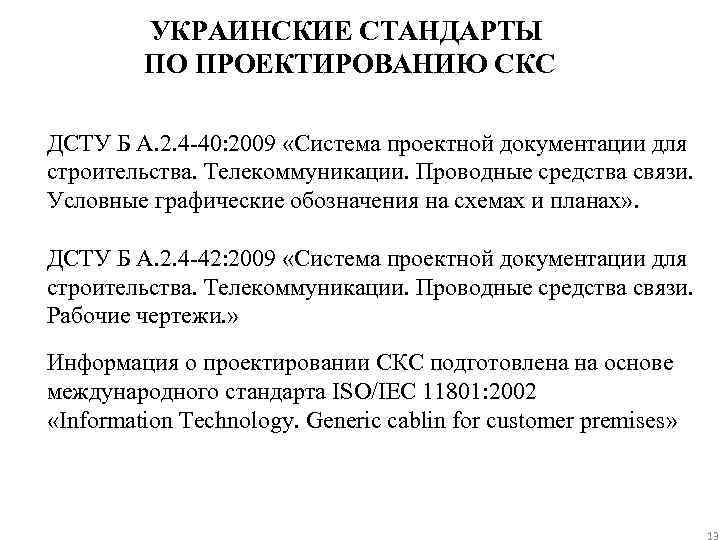

УКРАИНСКИЕ СТАНДАРТЫ ПО ПРОЕКТИРОВАНИЮ СКС ДСТУ Б А. 2. 4 -40: 2009 «Система проектной документации для строительства. Телекоммуникации. Проводные средства связи. Условные графические обозначения на схемах и планах» . ДСТУ Б А. 2. 4 -42: 2009 «Система проектной документации для строительства. Телекоммуникации. Проводные средства связи. Рабочие чертежи. » Информация о проектировании СКС подготовлена на основе международного стандарта ISO/IEC 11801: 2002 «Information Technology. Generic cablin for customer premises» 13

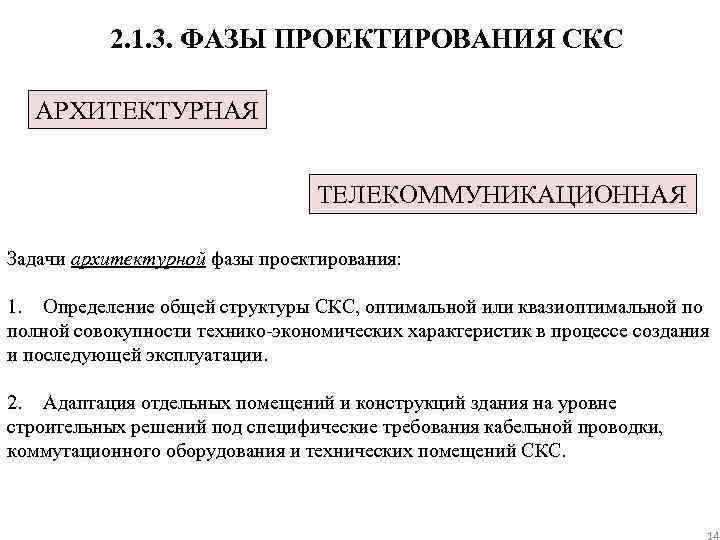

2. 1. 3. ФАЗЫ ПРОЕКТИРОВАНИЯ СКС АРХИТЕКТУРНАЯ ТЕЛЕКОММУНИКАЦИОННАЯ Задачи архитектурной фазы проектирования: 1. Определение общей структуры СКС, оптимальной или квазиоптимальной по полной совокупности технико-экономических характеристик в процессе создания и последующей эксплуатации. 2. Адаптация отдельных помещений и конструкций здания на уровне строительных решений под специфические требования кабельной проводки, коммутационного оборудования и технических помещений СКС. 14

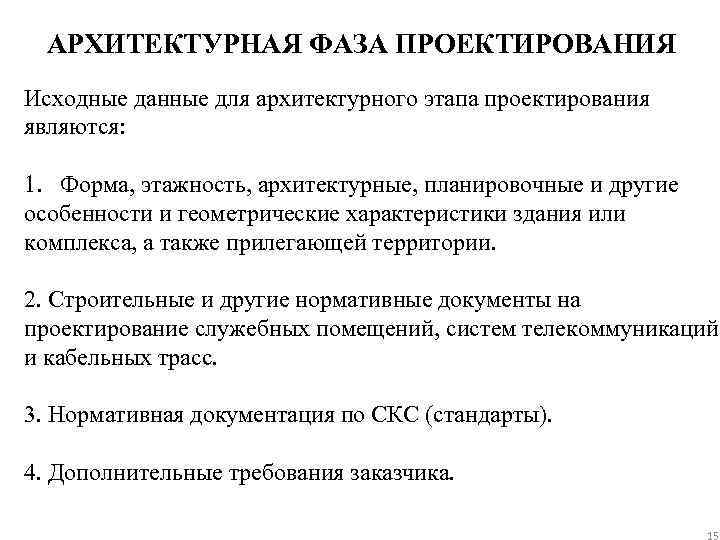

АРХИТЕКТУРНАЯ ФАЗА ПРОЕКТИРОВАНИЯ Исходные данные для архитектурного этапа проектирования являются: 1. Форма, этажность, архитектурные, планировочные и другие особенности и геометрические характеристики здания или комплекса, а также прилегающей территории. 2. Строительные и другие нормативные документы на проектирование служебных помещений, систем телекоммуникаций и кабельных трасс. 3. Нормативная документация по СКС (стандарты). 4. Дополнительные требования заказчика. 15

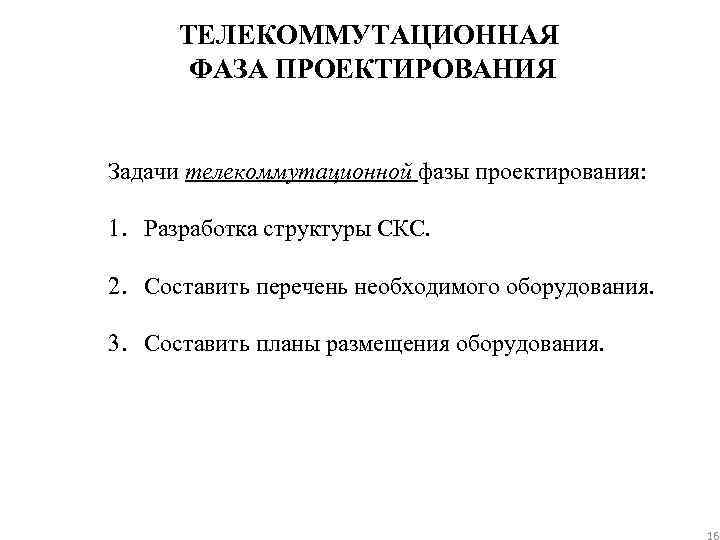

ТЕЛЕКОММУТАЦИОННАЯ ФАЗА ПРОЕКТИРОВАНИЯ Задачи телекоммутационной фазы проектирования: 1. Разработка структуры СКС. 2. Составить перечень необходимого оборудования. 3. Составить планы размещения оборудования. 16

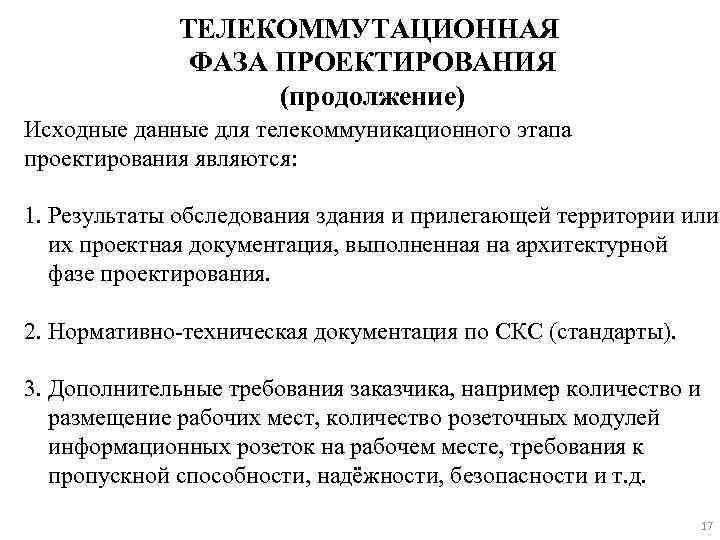

ТЕЛЕКОММУТАЦИОННАЯ ФАЗА ПРОЕКТИРОВАНИЯ (продолжение) Исходные данные для телекоммуникационного этапа проектирования являются: 1. Результаты обследования здания и прилегающей территории или их проектная документация, выполненная на архитектурной фазе проектирования. 2. Нормативно-техническая документация по СКС (стандарты). 3. Дополнительные требования заказчика, например количество и размещение рабочих мест, количество розеточных модулей информационных розеток на рабочем месте, требования к пропускной способности, надёжности, безопасности и т. д. 17

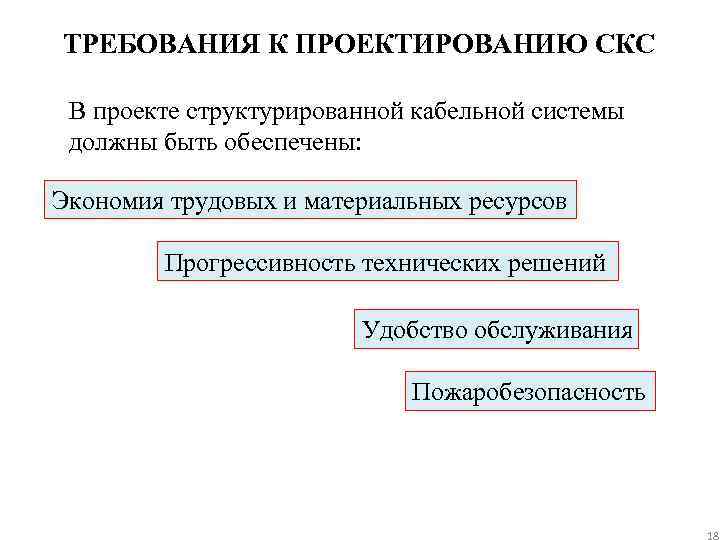

ТРЕБОВАНИЯ К ПРОЕКТИРОВАНИЮ СКС В проекте структурированной кабельной системы должны быть обеспечены: Экономия трудовых и материальных ресурсов Прогрессивность технических решений Удобство обслуживания Пожаробезопасность 18
ПРОЕКТИРОВАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ ПРОВОДКИ В процессе проектирования структурированной кабельной проводки рассчитывают: 1. Параметры технических помещений и ёмкости различных элементов формирования линейной и коммутационной части горизонтальной и магистральных подсистем, в том числе ёмкости монтажных конструктивов, размеров коробов и т. д. 2. Количество отдельных компонентов, из которых происходит формирование кабельных трактов горизонтальной и магистральных подсистем на телекоммуникационной фазе проектирования. 19

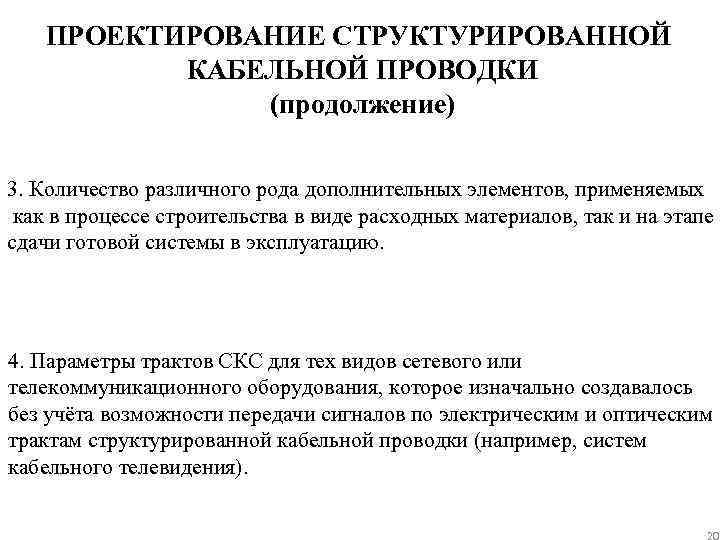

ПРОЕКТИРОВАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ ПРОВОДКИ (продолжение) 3. Количество различного рода дополнительных элементов, применяемых как в процессе строительства в виде расходных материалов, так и на этапе сдачи готовой системы в эксплуатацию. 4. Параметры трактов СКС для тех видов сетевого или телекоммуникационного оборудования, которое изначально создавалось без учёта возможности передачи сигналов по электрическим и оптическим трактам структурированной кабельной проводки (например, систем кабельного телевидения). 20

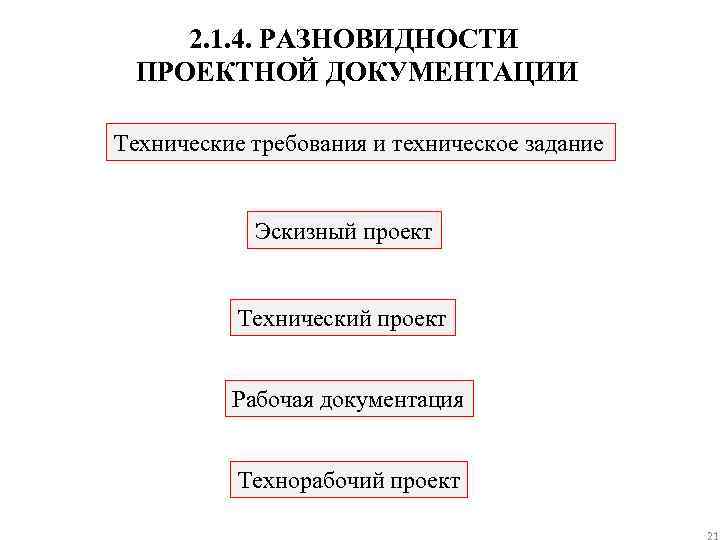

2. 1. 4. РАЗНОВИДНОСТИ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ Технические требования и техническое задание Эскизный проект Технический проект Рабочая документация Технорабочий проект 21

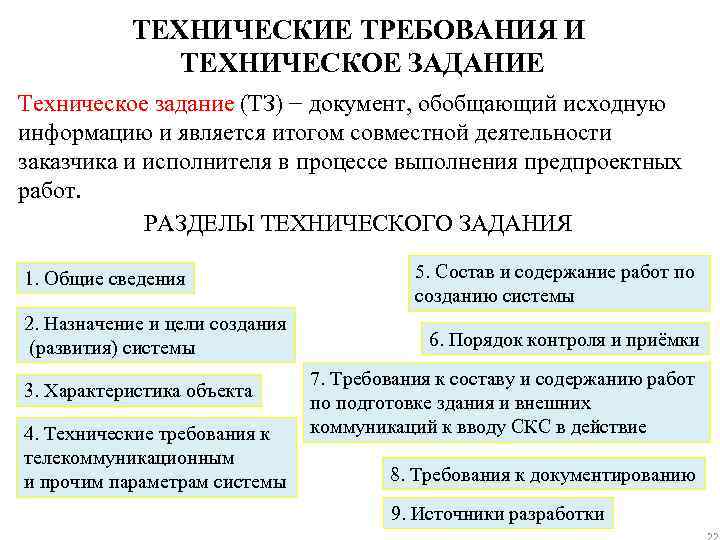

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ТЕХНИЧЕСКОЕ ЗАДАНИЕ Техническое задание (ТЗ) − документ, обобщающий исходную информацию и является итогом совместной деятельности заказчика и исполнителя в процессе выполнения предпроектных работ. РАЗДЕЛЫ ТЕХНИЧЕСКОГО ЗАДАНИЯ 1. Общие сведения 2. Назначение и цели создания (развития) системы 3. Характеристика объекта 4. Технические требования к телекоммуникационным и прочим параметрам системы 5. Состав и содержание работ по созданию системы 6. Порядок контроля и приёмки 7. Требования к составу и содержанию работ по подготовке здания и внешних коммуникаций к вводу СКС в действие 8. Требования к документированию 9. Источники разработки
ЭСКИЗНЫЙ ПРОЕКТ Производится выбор сред передачи сигнала в горизонтальной и магистральной подсистемах и методов прокладки кабелей Формируются предложения по размещению технических помещений, а также требования к этим помещениям и кабельным трассам Разрабатывается структурная схема СКС и конфигурация рабочего места ЗАДАЧИ ЭСКИЗНОГО ПРОЕКТА Дать оценку стоимости кабельной системы и продолжительности работ по её реализации Определяется перечень оборудования, устанавливаемого в технических помещениях различного уровня

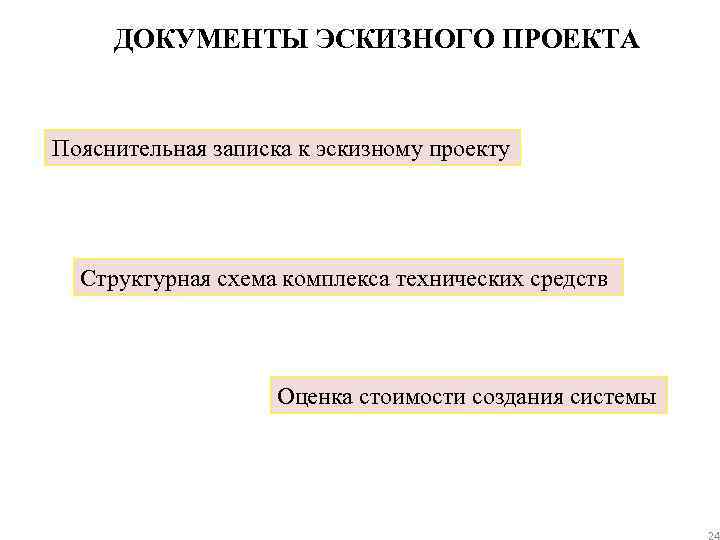

ДОКУМЕНТЫ ЭСКИЗНОГО ПРОЕКТА Пояснительная записка к эскизному проекту Структурная схема комплекса технических средств Оценка стоимости создания системы 24
ТЕХНИЧЕСКИЙ ПРОЕКТ Документация, разрабатываемая в процессе технического проектирования: − ведомость технического проекта, которая оформляется в соответствии с ГОСТ 2. 106 -96; − пояснительная записка к техническому проекту, в которой отражаются основные принципы реализации СКС с её разбивкой на отдельные подсистемы; − структурная схема комплекса технических средств; − ведомость оборудования, материалов и принадлежностей; − локальный сметный счёт. 25

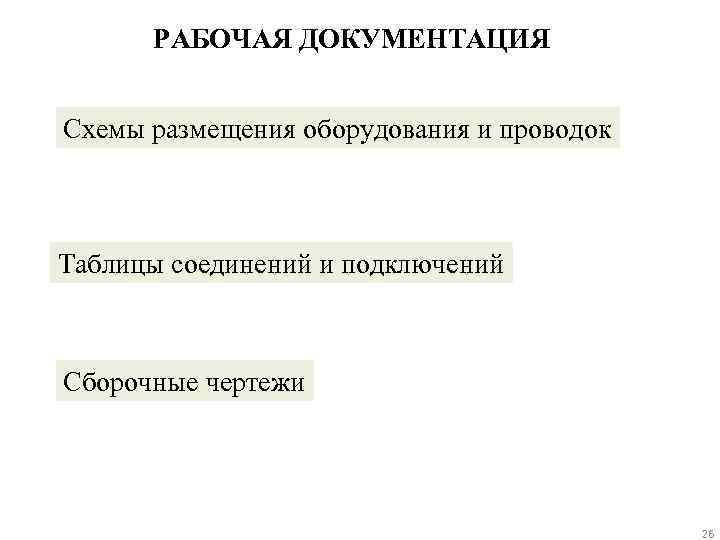

РАБОЧАЯ ДОКУМЕНТАЦИЯ Схемы размещения оборудования и проводок Таблицы соединений и подключений Сборочные чертежи 26
ТЕХНОРАБОЧИЙ ПРОЕКТ Пояснительная записка Чертежи, которые необходимы для обоснования принятых решений Спецификация Смета 27
СПАСИБО ЗА ВНИМАНИЕ 28
