Модернизация блока комплексной очистки ВРУ. ВЫПОЛНИЛ: НИТЧЕНКО К. А. СТУДЕНТ ГРУППЫ ТЭ-14 -1 РУКОВОДИТЕЛЬ: ШАРАПОВ А. И.
Цель работы § Исследовать работу кожухотрубчатого теплообменного аппарата. § Произвести сравнительный анализ ТА. § Разработать мероприятия по энергосбережению.
Постановка задачи § Составление теплового баланса. § Выполнить конструктивный расчет. § Выполнить поверочный расчет.

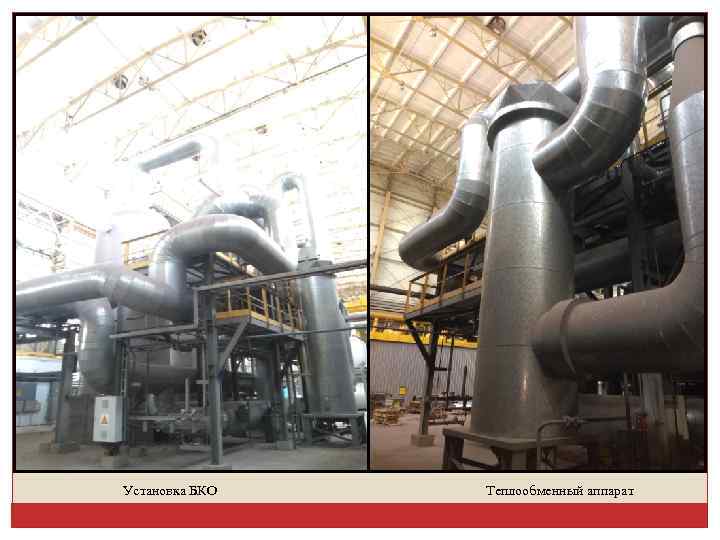

Установка БКО Теплообменный аппарат

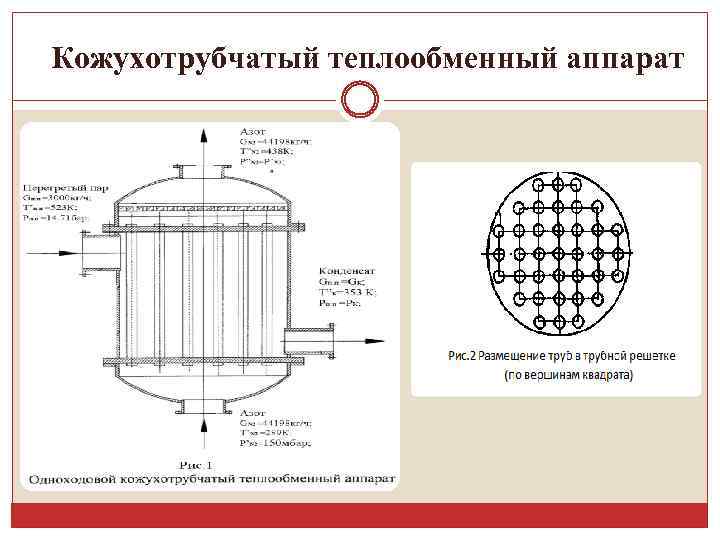

Кожухотрубчатый теплообменный аппарат Картинка( схема ТА)

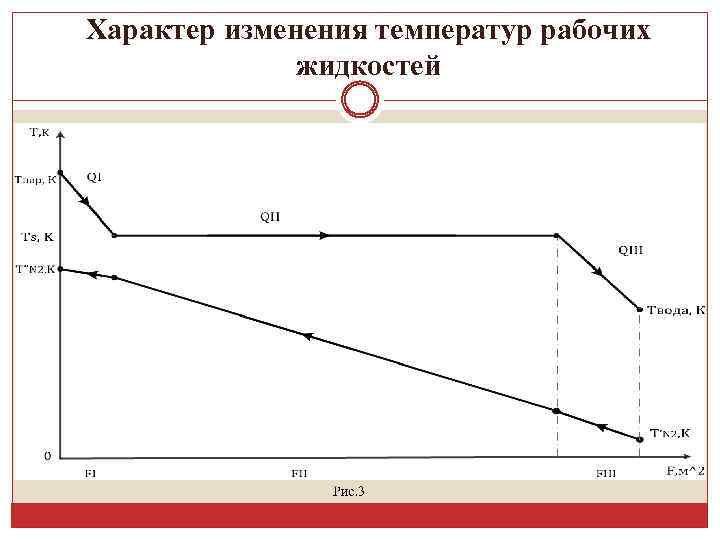

Характер изменения температур рабочих жидкостей

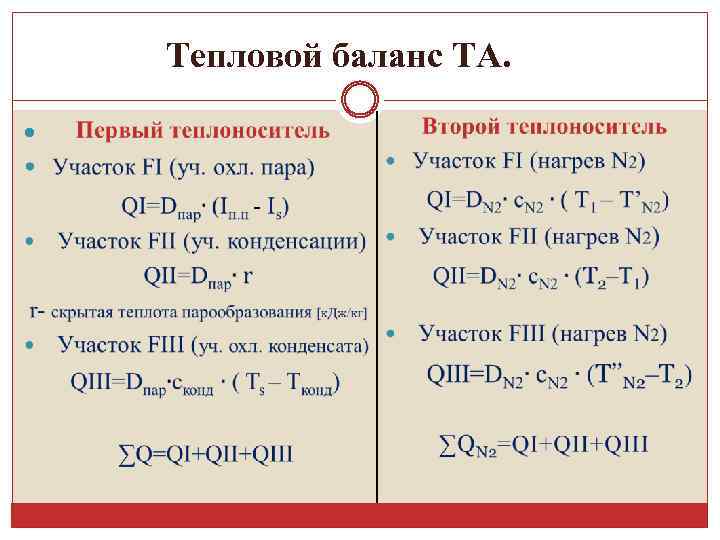

Тепловой баланс ТА.

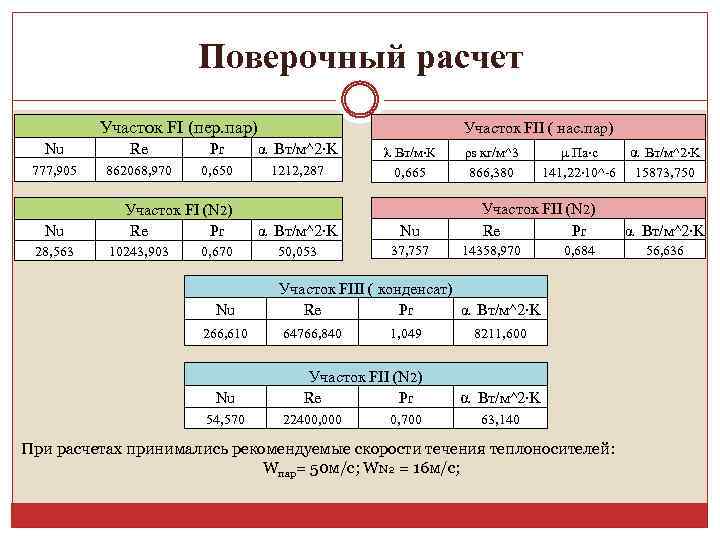

Поверочный расчет Участок FI (пер. пар) Участок FII ( нас. пар) Nu Re Pr α Вт/м^2∙K 777, 905 862068, 970 0, 650 1212, 287 λ Вт/м∙К 0, 665 α Вт/м^2∙K μ Па∙с 141, 22∙ 10^-6 15873, 750 ρs кг/м^3 866, 380 Nu 28, 563 Участок FI (N 2) Re Pr Участок FII (N 2) Re Pr 10243, 903 0, 670 Nu 266, 610 α Вт/м^2∙K Nu 50, 053 37, 757 14358, 970 0, 684 Участок FIII ( конденсат) Re Pr α Вт/м^2∙K 64766, 840 1, 049 8211, 600 Nu 54, 570 Участок FII (N 2) Re Pr 22400, 000 0, 700 α Вт/м^2∙K 63, 140 При расчетах принимались рекомендуемые скорости течения теплоносителей: Wпар= 50 м/с; WN 2 = 16 м/c; α Вт/м^2∙K 56, 636

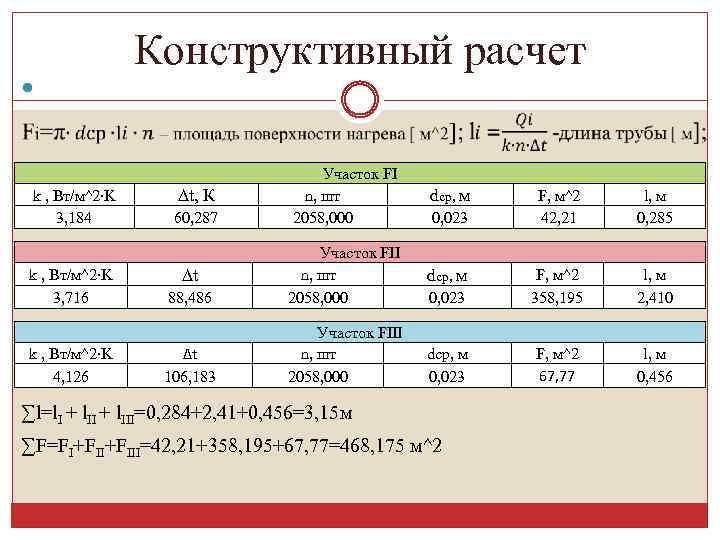

Конструктивный расчет k , Вт/м^2∙K 3, 184 k , Вт/м^2∙K 3, 716 k , Вт/м^2∙K 4, 126 Участок FI n, шт 2058, 000 dср, м 88, 486 Участок FII n, шт 2058, 000 ∆t 106, 183 Участок FIII n, шт 2058, 000 ∆t, К 60, 287 ∆t F, м^2 42, 21 l, м 0, 285 0, 023 F, м^2 358, 195 l, м 2, 410 dср, м 0, 023 F, м^2 67, 77 l, м 0, 456 0, 023 ∑l=l. I + l. III=0, 284+2, 41+0, 456=3, 15 м ∑F=FI+FIII=42, 21+358, 195+67, 77=468, 175 м^2
Выводы Был произведен конструктивный и поверочный расчет кожухотрубчатого ТА, в результате которого мы определили основные термодинамические и геометрические параметры. В дальнейшем будет произведен сравнительный анализ ТА, с условием изменения материала труб и других конструктивных особенностей, а так же выполнен расчет экономической составляющей.
