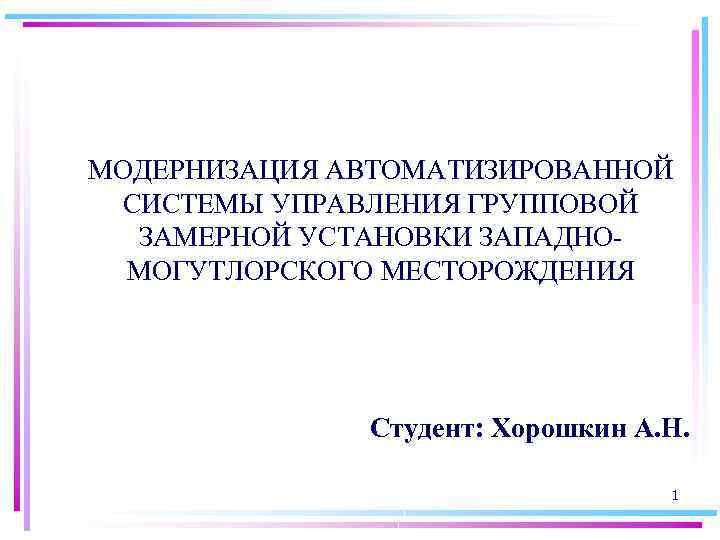

МОДЕРНИЗАЦИЯ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ГРУППОВОЙ ЗАМЕРНОЙ УСТАНОВКИ ЗАПАДНОМОГУТЛОРСКОГО МЕСТОРОЖДЕНИЯ Студент: Хорошкин А. Н. 1
• • • Для выполнения проекта необходимо: Подобрать приборы нижнего уровня АСУ, с разумным соотношением цена-качество; Сконфигурировать контроллер в соответствии с количеством сигналов ввода-вывода; Разработать структурную схему АСУ; Разработать функциональную схему; Разработать схему внешних проводок; Оценить надежность системы; 2
Назначение установки • Автоматическое переключение скважин по программе или по команде диспетчера; • Автоматическое измерение общего количества жидкости, а также дебита скважин по нефти и газу; • Автоматическая блокировка скважин и групповой установки в случае возникновения аварийных ситуаций. 3
Технологическая схема 1 - переключатель скважинный ПСМ; 2 - обогреватель электрический; 3 - гидропривод; 4 - заслонка; 5 - газовый расходомер "Агат"; 6 - сепаратор; 7 - турбинный расходомер типа ТОР; 8 - блок управления и индикации; 9 - клапан обратный; 10 - байпас; 4
5

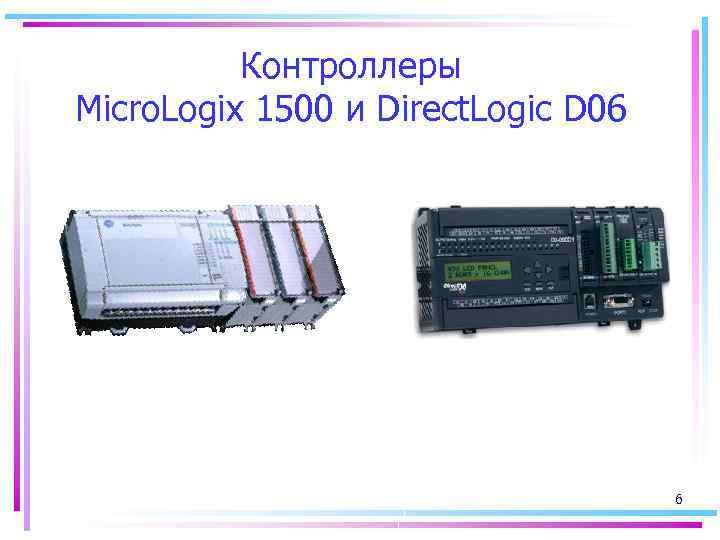

Контроллеры Micro. Logix 1500 и Direct. Logic D 06 6
Технические характеристики контроллера Micro. Logix 1500 Модель базового блока Количество встроенных Вводов/Выводов Напряжение питания Внешнее питание Тип вводов Тип выводов Пакет программирования Коммутационные порты Модуль аналогового ввода 1769 -IF 8 Модули дискретного ввода 1769 -IQ 16 1764 -24 BWA 12 вводов 12 выводов 85/265 V AC 24 V DC, 400 m. A 24 V DC реле RSLogix 500 RS-232 c протоколами DF 1 дуплекс, DF 1 полудуплекс, ASCII, Modbus и DH-485 8 входов обработки сигналов ± 10 В, 1 5 В, 0 10 В, 0 5 м. А, 0 20 м. А и 4 20 м. А 16 входов дискретных сигналов с напряжением 24 Вольт 7
Технологический блок ГЗУ Технологический блок – вид снаружи Технологический блок – вид внутри Многоходовой переключатель ПСМ-1 Электрогидравлический привод ГП-1 8
Структурная схема АСУ ТП 9
Блок местной автоматики (БМА) 10
Функциональная схема автоматизации
Схема внешних подключений 12

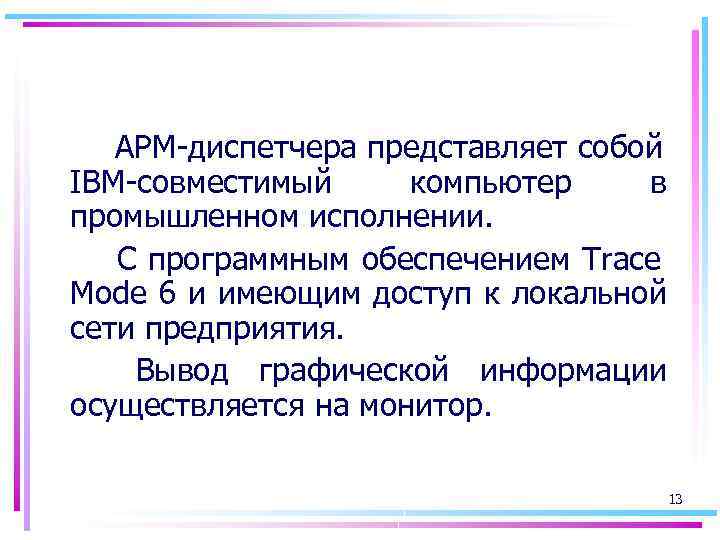

АРМ-диспетчера представляет собой IBM-совместимый компьютер в промышленном исполнении. С программным обеспечением Trace Mode 6 и имеющим доступ к локальной сети предприятия. Вывод графической информации осуществляется на монитор. 13
Мнемосхема ГЗУ 14

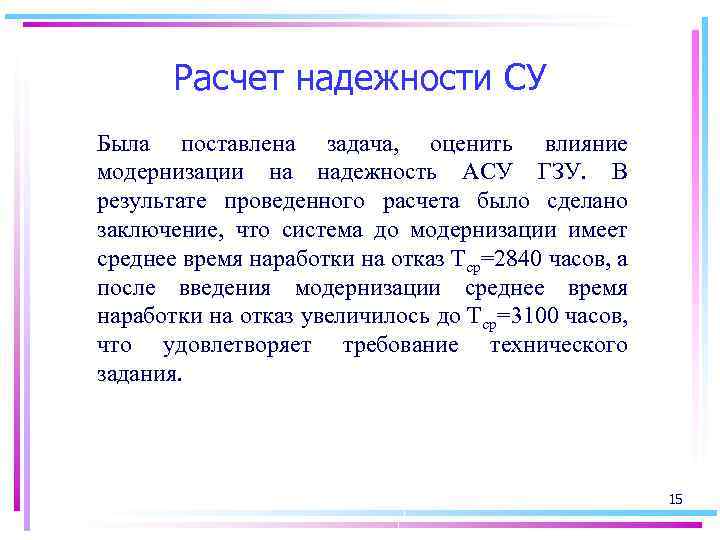

Расчет надежности СУ Была поставлена задача, оценить влияние модернизации на надежность АСУ ГЗУ. В результате проведенного расчета было сделано заключение, что система до модернизации имеет среднее время наработки на отказ Тср=2840 часов, а после введения модернизации среднее время наработки на отказ увеличилось до Тср=3100 часов, что удовлетворяет требование технического задания. 15
Доклад закончен. Спасибо за внимание. 16
