>Моделювання системи опалення житлових приміщень на основі сонячного колектору    Відділення: технічні Моделювання системи опалення житлових приміщень на основі сонячного колектору Відділення: технічні науки Секція: екологічно безпечні технології та ресурсозбереження Роботу виконав: Кошовий Ілля, учень 9 класу ФТЛ при ХНТУ та ДНУ, вихованець комунального закладу Мала Академія Наук учнівської молоді Херсонської обласної ради Наукові керівники: Бабічев Сергій Анатолійович, к. т. н. , доцент, вчитель фізики ФТЛ при ХНТУ та ДНУ

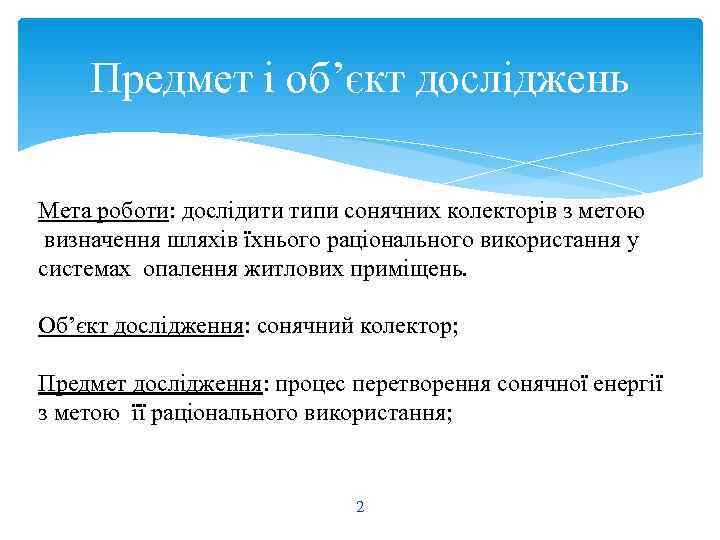

>  Предмет і об’єкт досліджень Мета роботи: дослідити типи сонячних колекторів з метою Предмет і об’єкт досліджень Мета роботи: дослідити типи сонячних колекторів з метою визначення шляхів їхнього раціонального використання у системах опалення житлових приміщень. Об’єкт дослідження: сонячний колектор; Предмет дослідження: процес перетворення сонячної енергії з метою її раціонального використання; 2

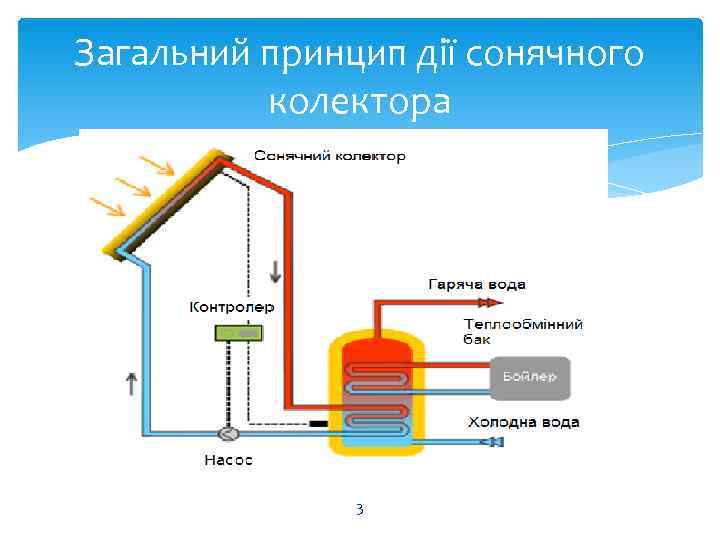

>Загальний принцип дії сонячного  колектора    3 Загальний принцип дії сонячного колектора 3

> Види сонячних колекторів  – низькотемпературний без скляний колектор;  – плоский колектор; Види сонячних колекторів – низькотемпературний без скляний колектор; – плоский колектор; – вакуумний колектор; –концентричний параболічний колектор. 4

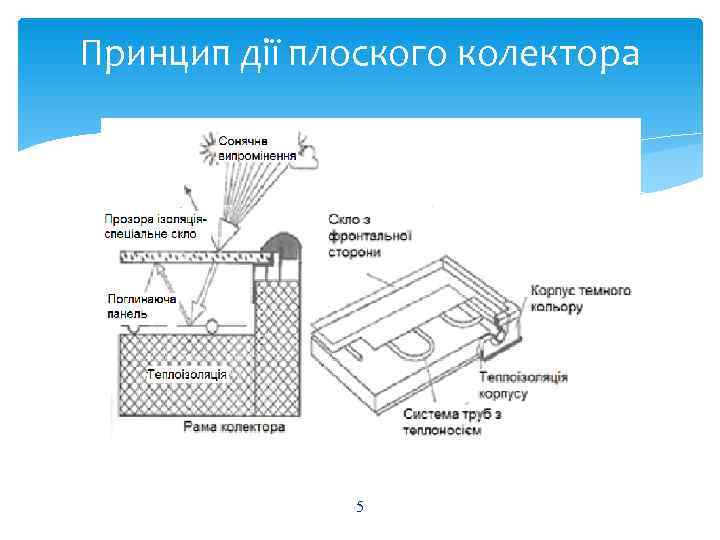

>Принцип дії плоского колектора    5 Принцип дії плоского колектора 5

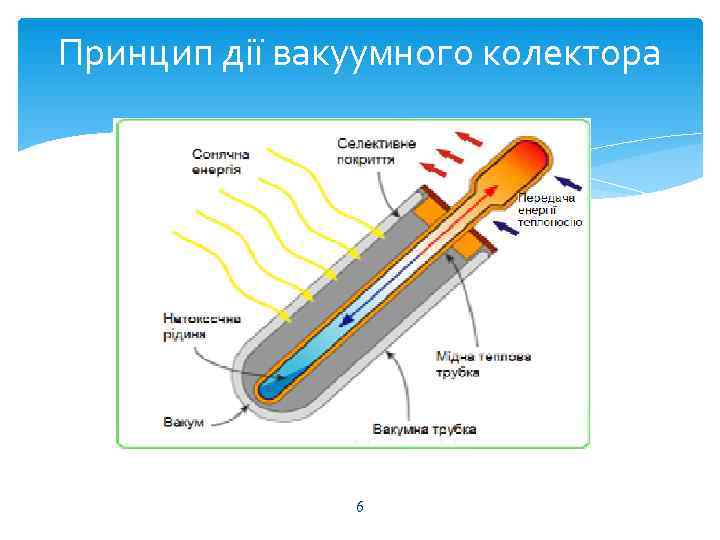

>Принцип дії вакуумного колектора    6 Принцип дії вакуумного колектора 6

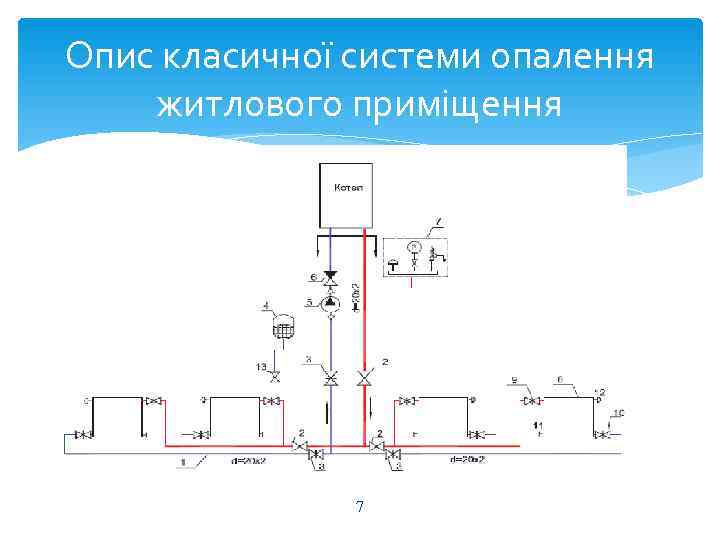

>Опис класичної системи опалення житлового приміщення    7 Опис класичної системи опалення житлового приміщення 7

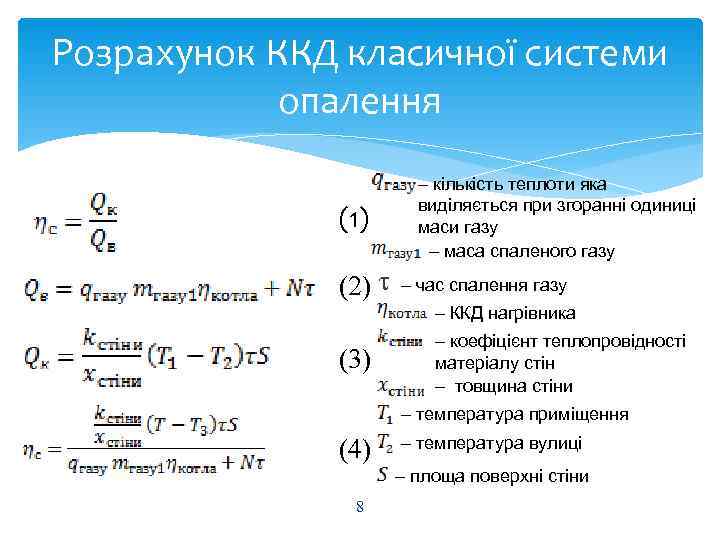

>Розрахунок ККД класичної системи   опалення     – кількість теплоти Розрахунок ККД класичної системи опалення – кількість теплоти яка виділяється при згоранні одиниці (1) маси газу – маса спаленого газу (2) – час спалення газу – ККД нагрівника – коефіцієнт теплопровідності (3) матеріалу стін – товщина стіни – температура приміщення – температура вулиці (4) – площа поверхні стіни 8

>Використання сонячного колектору  у системі опалення житлового   будинку   Використання сонячного колектору у системі опалення житлового будинку 9

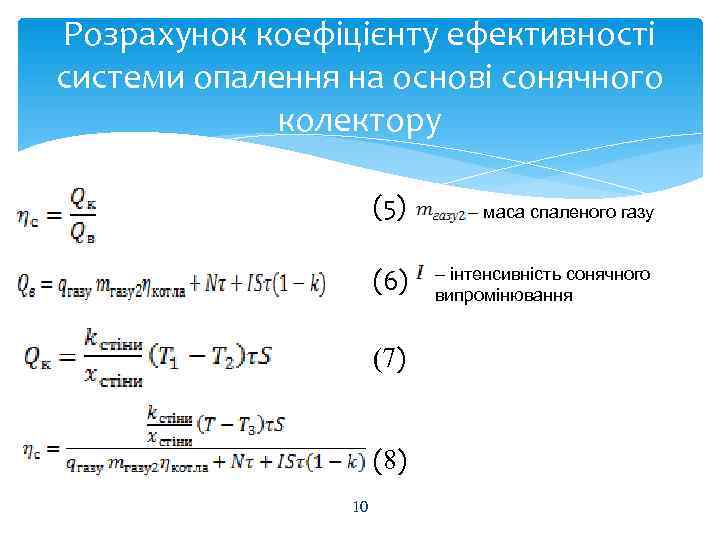

>Розрахунок коефіцієнту ефективності системи опалення на основі сонячного   колектору   Розрахунок коефіцієнту ефективності системи опалення на основі сонячного колектору (5) – маса спаленого газу (6) – інтенсивність сонячного випромінювання (7) (8) 10

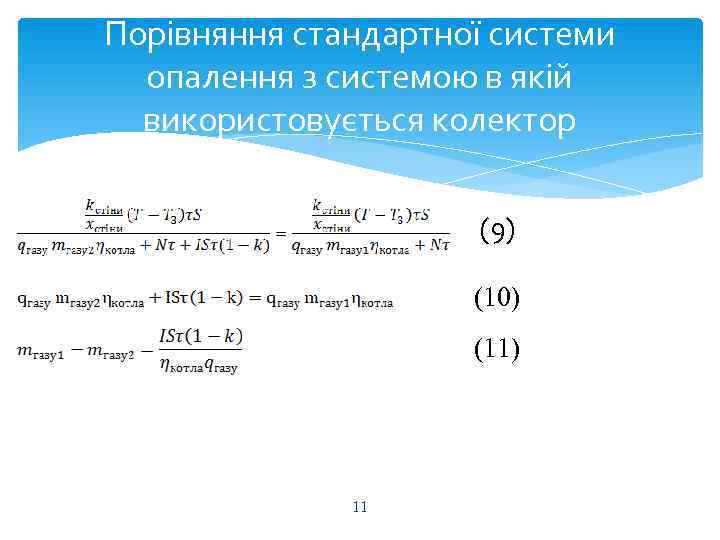

>Порівняння стандартної системи  опалення з системою в якій  використовується колектор  Порівняння стандартної системи опалення з системою в якій використовується колектор (9) (10) (11) 11

> Графік залежності зекономленого газу за проміжок часу та графік зекономленого газу  Графік залежності зекономленого газу за проміжок часу та графік зекономленого газу протягом сонячного дня 300 < < 600 0, 3 < < 0, 6 S=4 = 44*10^6 = 60% = 7 год 12

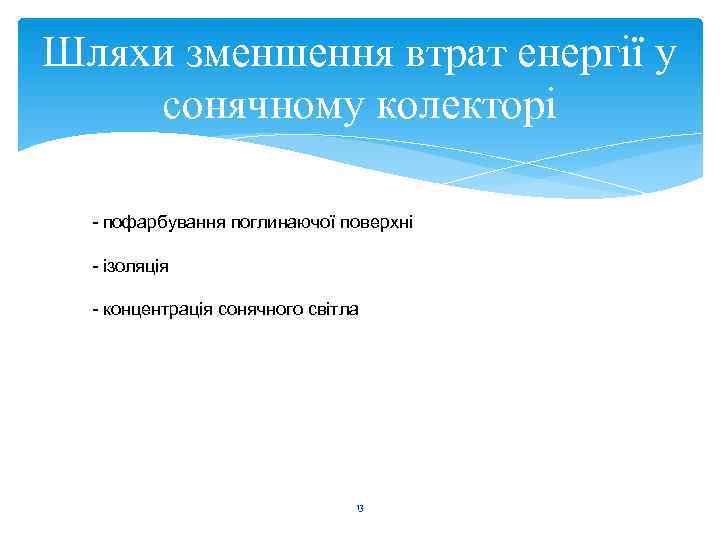

>Шляхи зменшення втрат енергії у сонячному колекторі  - пофарбування поглинаючої поверхні  - Шляхи зменшення втрат енергії у сонячному колекторі - пофарбування поглинаючої поверхні - ізоляція - концентрація сонячного світла 13

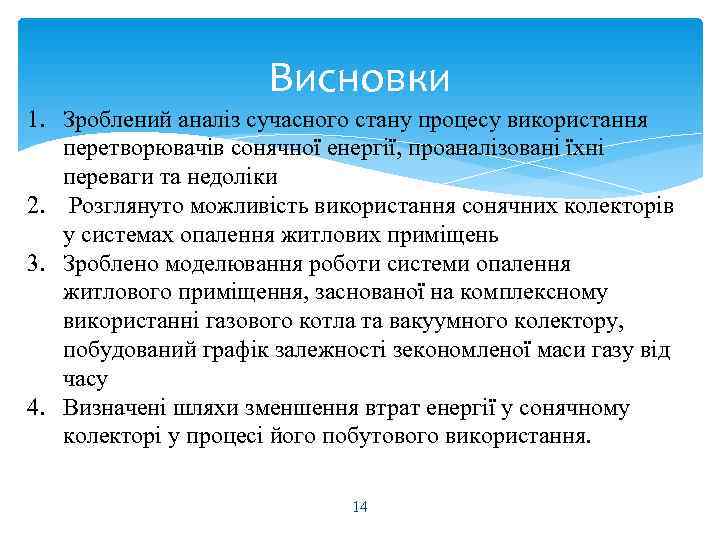

>     Висновки 1. Зроблений аналіз сучасного стану процесу використання Висновки 1. Зроблений аналіз сучасного стану процесу використання перетворювачів сонячної енергії, проаналізовані їхні переваги та недоліки 2. Розглянуто можливість використання сонячних колекторів у системах опалення житлових приміщень 3. Зроблено моделювання роботи системи опалення житлового приміщення, заснованої на комплексному використанні газового котла та вакуумного колектору, побудований графік залежності зекономленої маси газу від часу 4. Визначені шляхи зменшення втрат енергії у сонячному колекторі у процесі його побутового використання. 14
