Modélisation UML Karim SEHABA Laboratoire Informatique Image Interaction

Plan Ø Introduction Ø Modélisation Objet Ø Types de relation Ø Héritage Ø Association Ø Contenance ØDiagrammes UML ØDiagramme d’objets ØCas d’utilisation Ø Exercice

Introduction Système réel Analyse Modèle d’Analyse Conception Modèle de Conception Réalisation Modèle de Réalisation Déploiement Modèle de Déploiement BOOCH, OMT, OOSE, … UML (Unified Modeling Language)

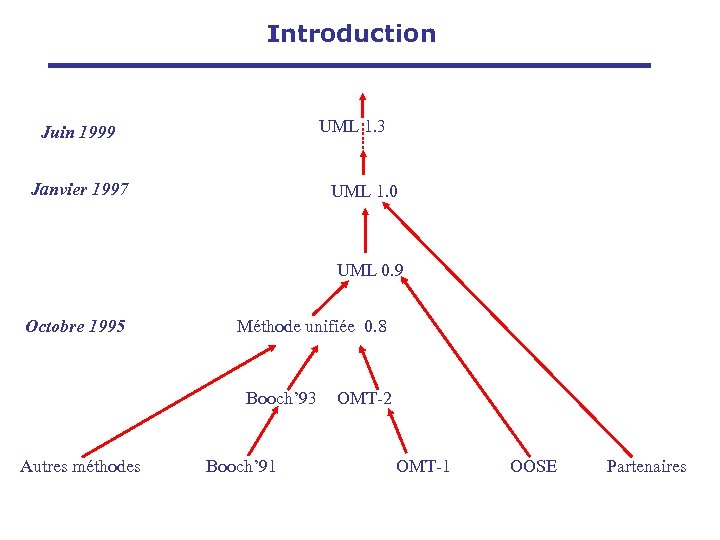

Introduction UML 1. 3 Juin 1999 Janvier 1997 UML 1. 0 UML 0. 9 Octobre 1995 Méthode unifiée 0. 8 Booch’ 93 Autres méthodes Booch’ 91 OMT-2 OMT-1 OOSE Partenaires

Introduction Résumé • UML est une notation, pas une méthode • UML est un langage de modélisation objet • UML convient pour toutes les méthodes objet • UML est dans le domaine public Programmation Orientée Objet modéliser informatiquement des éléments d'une partie du monde réel en un ensemble d'entités informatiques (objets) Intérêt d'une méthode objet • définir le problème à haut niveau sans rentrer dans les spécificités du langage • définir un problème de façon graphique • utiliser les services offertes par l’objet sans rentrer dans le détail de programmation (Encapsulation) • Réutilisation du code

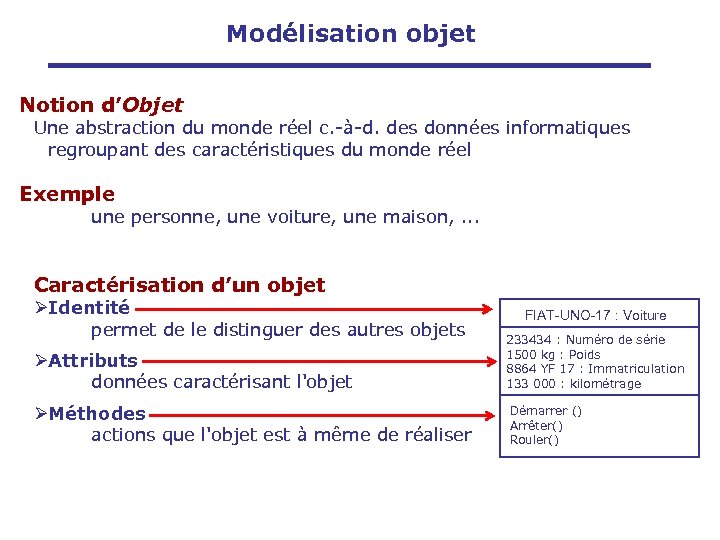

Modélisation objet Notion d’Objet Une abstraction du monde réel c. -à-d. des données informatiques regroupant des caractéristiques du monde réel Exemple une personne, une voiture, une maison, . . . Caractérisation d’un objet ØIdentité permet de le distinguer des autres objets ØAttributs données caractérisant l'objet ØMéthodes actions que l'objet est à même de réaliser FIAT-UNO-17 : Voiture 233434 : Numéro de série 1500 kg : Poids 8864 YF 17 : Immatriculation 133 000 : kilométrage Démarrer () Arrêter() Rouler()

Modélisation objet Notion de Classe • Structure d'un objet, c. -à-d. une déclaration de l'ensemble des entités qui composeront l’objet • Un objet est donc "issu" d'une classe, c'est le produit qui sort d'un moule Notation un objet est une instanciation (occurrence) d'une classe Une classe est composée: Ø attributs données dont les valeurs représentent l'état de l'objet Ø méthodes opérations applicables aux objets Nom_de_la_classe attribut 1 : Type attribut 2 : Type … méthode 1 () méthode 2 () …

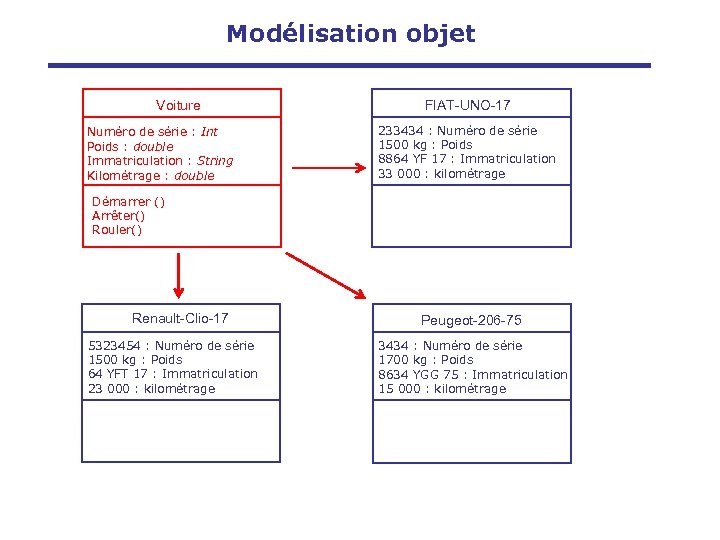

Modélisation objet Voiture Numéro de série : Int Poids : double Immatriculation : String Kilométrage : double FIAT-UNO-17 233434 : Numéro de série 1500 kg : Poids 8864 YF 17 : Immatriculation 33 000 : kilométrage Démarrer () Arrêter() Rouler() Renault-Clio-17 5323454 : Numéro de série 1500 kg : Poids 64 YFT 17 : Immatriculation 23 000 : kilométrage Peugeot-206 -75 3434 : Numéro de série 1700 kg : Poids 8634 YGG 75 : Immatriculation 15 000 : kilométrage

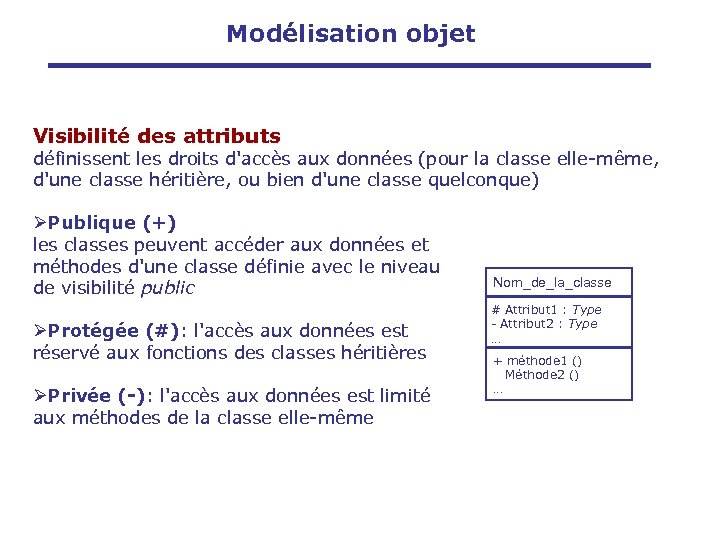

Modélisation objet Visibilité des attributs définissent les droits d'accès aux données (pour la classe elle-même, d'une classe héritière, ou bien d'une classe quelconque) ØPublique (+) les classes peuvent accéder aux données et méthodes d'une classe définie avec le niveau de visibilité public ØProtégée (#): l'accès aux données est réservé aux fonctions des classes héritières ØPrivée (-): l'accès aux données est limité aux méthodes de la classe elle-même Nom_de_la_classe # Attribut 1 : Type - Attribut 2 : Type … + méthode 1 () Méthode 2 () …

Types de relation entre classes Héritage Association Contenance

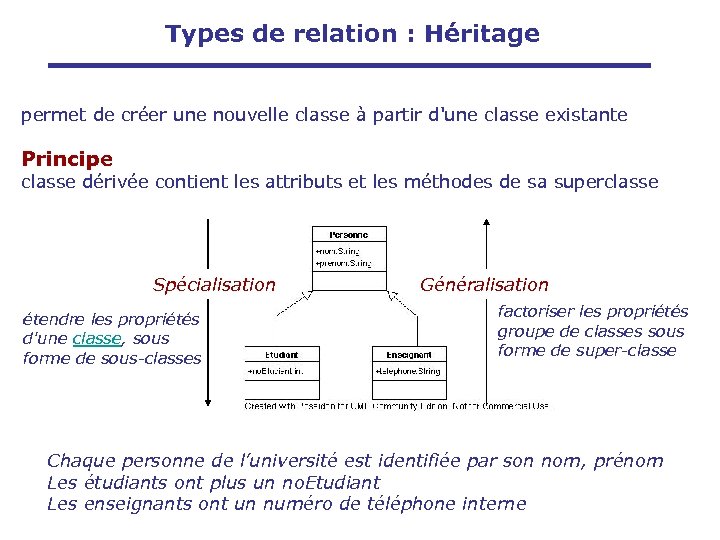

Types de relation : Héritage permet de créer une nouvelle classe à partir d'une classe existante Principe classe dérivée contient les attributs et les méthodes de sa superclasse Spécialisation étendre les propriétés d'une classe, sous forme de sous-classes Généralisation factoriser les propriétés groupe de classes sous forme de super-classe Chaque personne de l’université est identifiée par son nom, prénom Les étudiants ont plus un no. Etudiant Les enseignants ont un numéro de téléphone interne

Types de relation : Association Connexion sémantique entre deux classes Navigabilité Ø Par défaut une association est navigable dans les deux sens • Chaque instance de voiture a un lien vers le propriétaire • Chaque instance de Personne a un ensemble de lien vers les voitures Ø Restriction de la navigabilité • Le service de contravention est associé à une ou plusieurs voiture(s) • La voiture ne connaît pas service de contravention Navigable

Types de relation : Association Documentation d’une association Ø Nom de l’association lien sémantique entre les classes La personne achète la voiture La voiture est achetée Ø Rôle d’une association Spécification du rôle de la classe La personne joue le rôle de propriétaire de la voiture

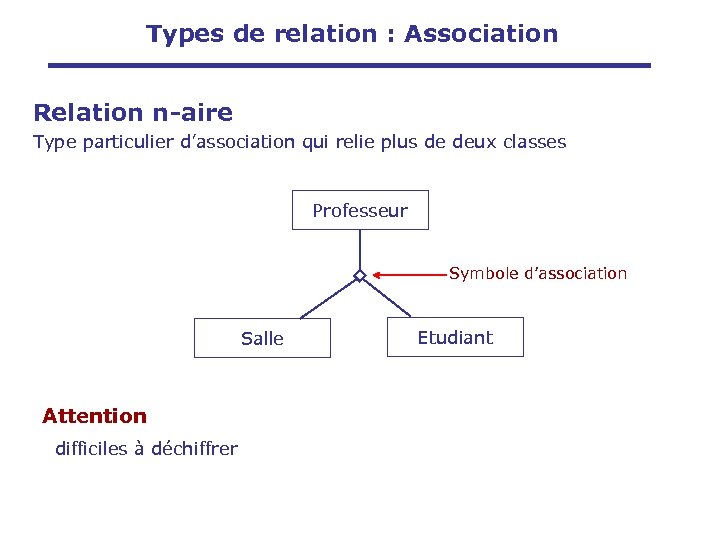

Types de relation : Association Relation n-aire Type particulier d’association qui relie plus de deux classes Professeur Symbole d’association Salle Attention difficiles à déchiffrer Etudiant

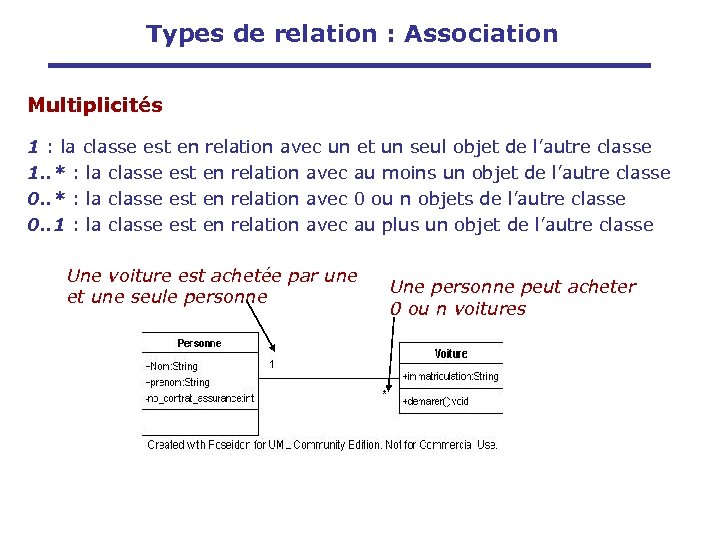

Types de relation : Association Multiplicités 1 : la classe est en relation avec un et un seul objet de l’autre classe 1. . * : la classe est en relation avec au moins un objet de l’autre classe 0. . * : la classe est en relation avec 0 ou n objets de l’autre classe 0. . 1 : la classe est en relation avec au plus un objet de l’autre classe Une voiture est achetée par une et une seule personne Une personne peut acheter 0 ou n voitures

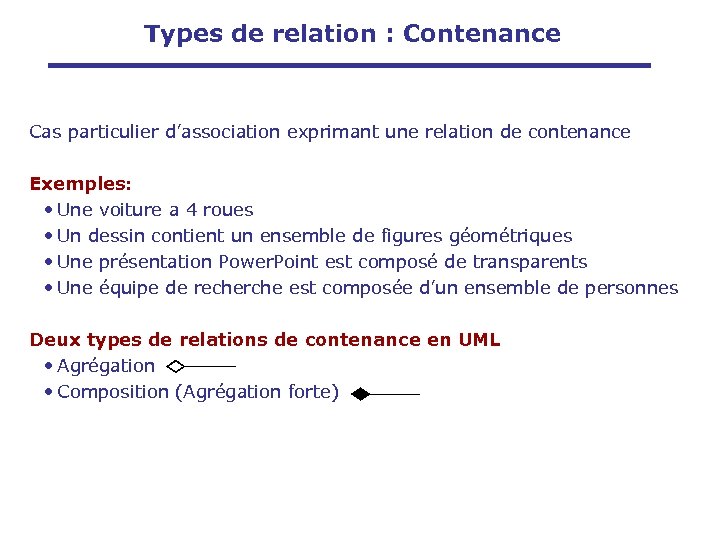

Types de relation : Contenance Cas particulier d’association exprimant une relation de contenance Exemples: • Une voiture a 4 roues • Un dessin contient un ensemble de figures géométriques • Une présentation Power. Point est composé de transparents • Une équipe de recherche est composée d’un ensemble de personnes Deux types de relations de contenance en UML • Agrégation • Composition (Agrégation forte)

Types de relation : Agrégation A Type de relations – A « contient » des instances de B, Agrégat Propriétés de l’agrégation • La suppression de A n’implique pas la suppression de B • L'élément agrégé peut être partagé Exemples : • L’enseignant est un composant d’une (ou plusieurs) équipe de recherche d’un seul département • La disparition d’une équipe de recherche n’entraine pas la disparition d’un enseignant B

Types de relation : Composition Ø La suppression de A entraine la suppression de B Exemple: « Une présentation Power. Point est composé de transparents » La suppression de la présentation entraine la disparition des transparents qui la compose

Diagramme de classes

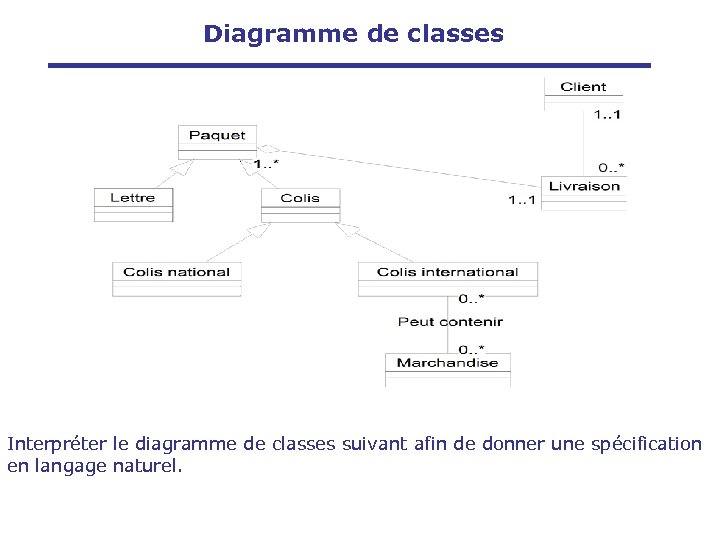

Diagramme de classes Interpréter le diagramme de classes suivant afin de donner une spécification en langage naturel.

Implémentation : Héritage public class Personne { public String nom; public String prenom; } public class Etudiant extends Personne { public int no. Etudiant; }

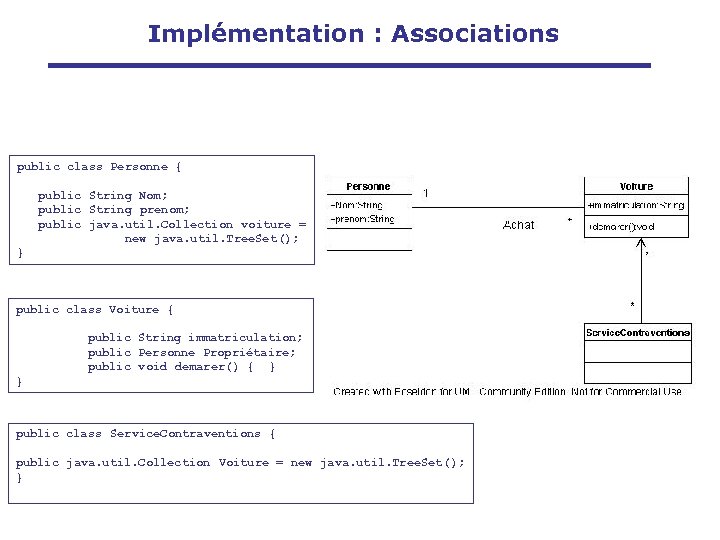

Implémentation : Associations public class Personne { public String Nom; public String prenom; public java. util. Collection voiture = new java. util. Tree. Set(); } public class Voiture { public String immatriculation; public Personne Propriétaire; public void demarer() { } } public class Service. Contraventions { public java. util. Collection Voiture = new java. util. Tree. Set(); }

Implémentation : Agrégation public class Enseignant extends Personne { public String telephone; public java. util. Collection equipe. Recherche = new java. util. Tree. Set(); public Departement departement; } public class Département { private int nom. Département; private int codetheme; public java. util. Collection enseignant = new java. util. Tree. Set(); }

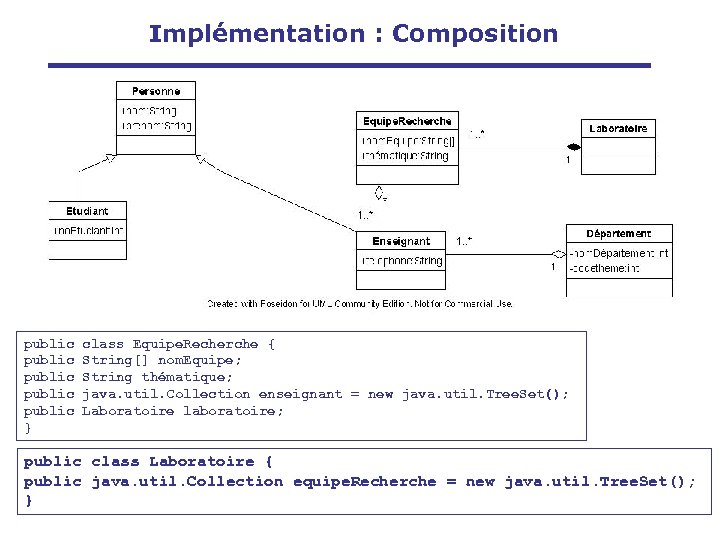

Implémentation : Composition public public } class Equipe. Recherche { String[] nom. Equipe; String thématique; java. util. Collection enseignant = new java. util. Tree. Set(); Laboratoire laboratoire; public class Laboratoire { public java. util. Collection equipe. Recherche = new java. util. Tree. Set(); }

Les diagrammes UML • Vues statiques – Les diagrammes de classes – Les diagrammes d’objets – Les diagrammes de cas d’utilisation – Les diagrammes de composants – Les diagrammes de déploiement • Vues dynamiques – Les diagrammes de séquence – Les diagrammes de collaboration – Les diagrammes d’états-transition – Les diagrammes d’activités

Diagramme d’objets montre des objets (instances de classes dans un état particulier) et des liens (relations sémantiques) entre ces objets.

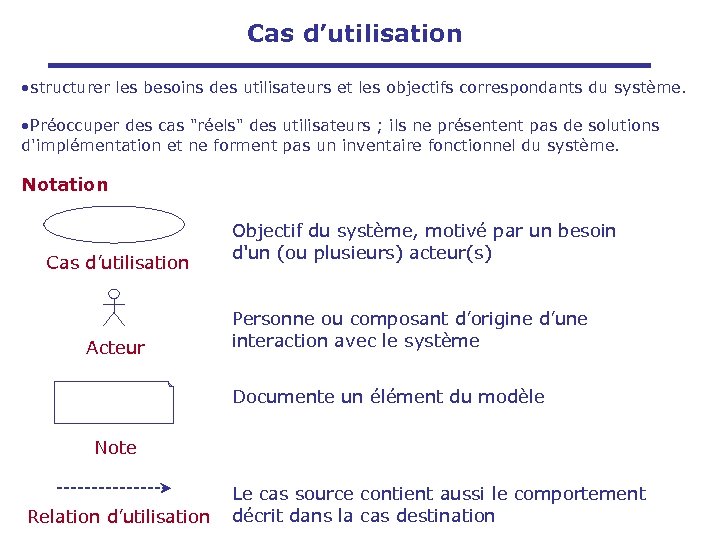

Cas d’utilisation • structurer les besoins des utilisateurs et les objectifs correspondants du système. • Préoccuper des cas "réels" des utilisateurs ; ils ne présentent pas de solutions d'implémentation et ne forment pas un inventaire fonctionnel du système. Notation Cas d’utilisation Acteur Objectif du système, motivé par un besoin d'un (ou plusieurs) acteur(s) Personne ou composant d’origine d’une interaction avec le système Documente un élément du modèle Note Relation d’utilisation Le cas source contient aussi le comportement décrit dans la cas destination

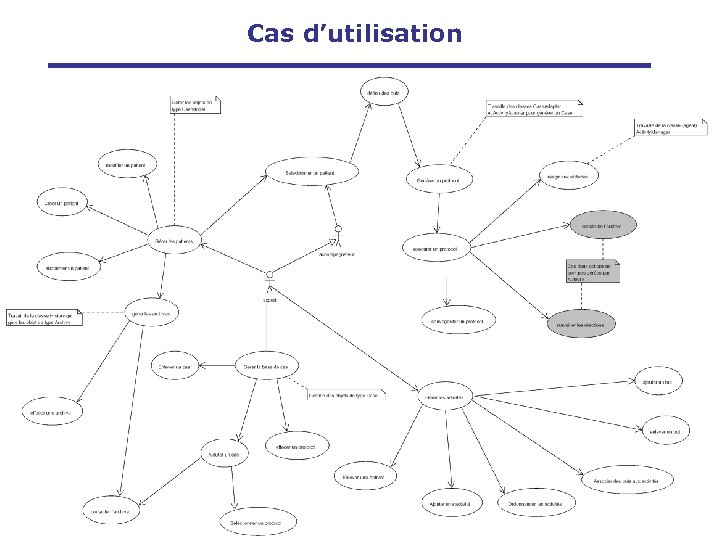

Cas d’utilisation

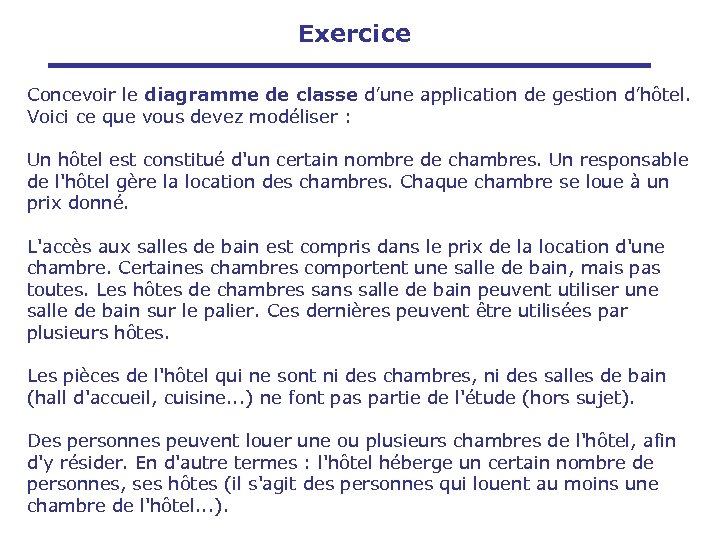

Exercice Concevoir le diagramme de classe d’une application de gestion d’hôtel. Voici ce que vous devez modéliser : Un hôtel est constitué d'un certain nombre de chambres. Un responsable de l'hôtel gère la location des chambres. Chaque chambre se loue à un prix donné. L'accès aux salles de bain est compris dans le prix de la location d'une chambre. Certaines chambres comportent une salle de bain, mais pas toutes. Les hôtes de chambres sans salle de bain peuvent utiliser une salle de bain sur le palier. Ces dernières peuvent être utilisées par plusieurs hôtes. Les pièces de l'hôtel qui ne sont ni des chambres, ni des salles de bain (hall d'accueil, cuisine. . . ) ne font pas partie de l'étude (hors sujet). Des personnes peuvent louer une ou plusieurs chambres de l'hôtel, afin d'y résider. En d'autre termes : l'hôtel héberge un certain nombre de personnes, ses hôtes (il s'agit des personnes qui louent au moins une chambre de l'hôtel. . . ).

Solution
