МОДЕЛИРОВАНИЕ В DFD DATA FLOW DIAGRAMMING Выполнил Дмитренко

МОДЕЛИРОВАНИЕ В DFD (DATA FLOW DIAGRAMMING) Выполнил: Дмитренко. Е. Н Проверил: Косых. Д. А

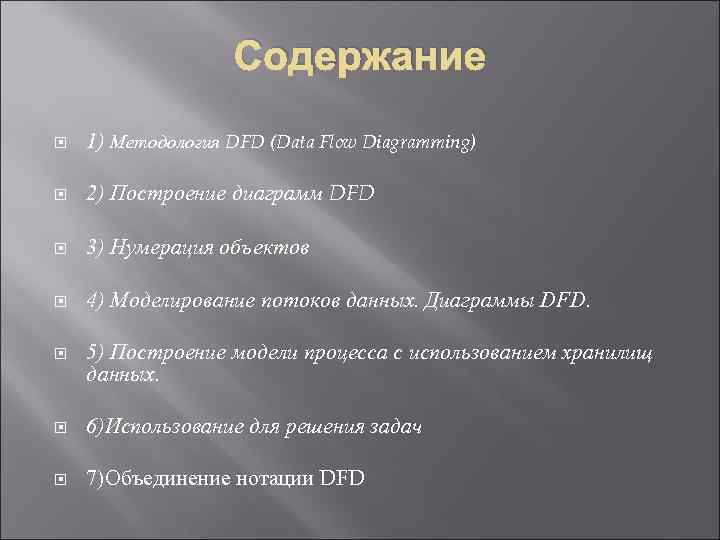

Содержание 1) Методология DFD (Data Flow Diagramming) 2) Построение диаграмм DFD 3) Нумерация объектов 4) Моделирование потоков данных. Диаграммы DFD. 5) Построение модели процесса с использованием хранилищ данных. 6)Использование для решения задач 7)Объединение нотации DFD

Методология DFD (Data Flow Diagramming) Диаграммы потоков данных (DFD) используются для описания документооборота и обработки информации. Подобно IDEF 0, DFD представляет модельную систему как сеть связанных между собой работ. Их можно использовать как дополнение к модели IDEF 0 для более наглядного отображения текущих операций документооборота в корпоративных системах обработки информации. DFD описывает: 1) функции обработки информации (работы); 2) документы (стрелки, arrow), объекты, сотрудников или отделы, которые участвуют в обработке информации; 3) внешние ссылки (external references), которые обеспечивают интерфейс с внешними объектами, находящимися за границами моделируемой системы; 4) таблицы для хранения документов (хранилище данных, data store).

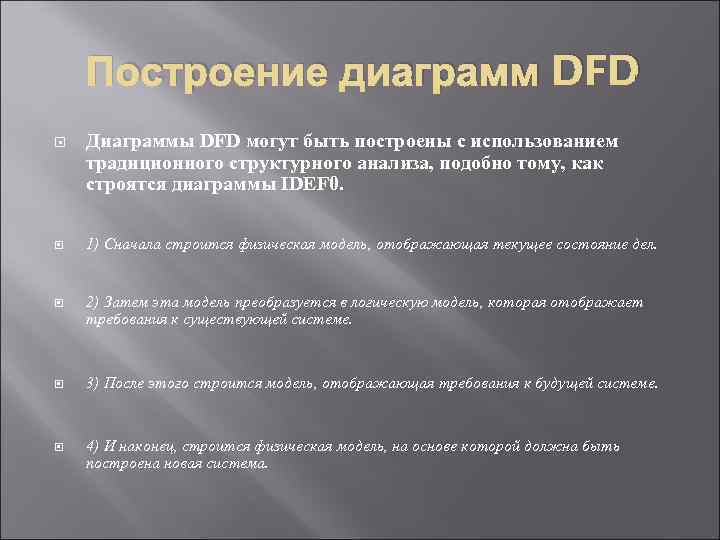

Построение диаграмм DFD Диаграммы DFD могут быть построены с использованием традиционного структурного анализа, подобно тому, как строятся диаграммы IDEF 0. 1) Сначала строится физическая модель, отображающая текущее состояние дел. 2) Затем эта модель преобразуется в логическую модель, которая отображает требования к существующей системе. 3) После этого строится модель, отображающая требования к будущей системе. 4) И наконец, строится физическая модель, на основе которой должна быть построена новая система.

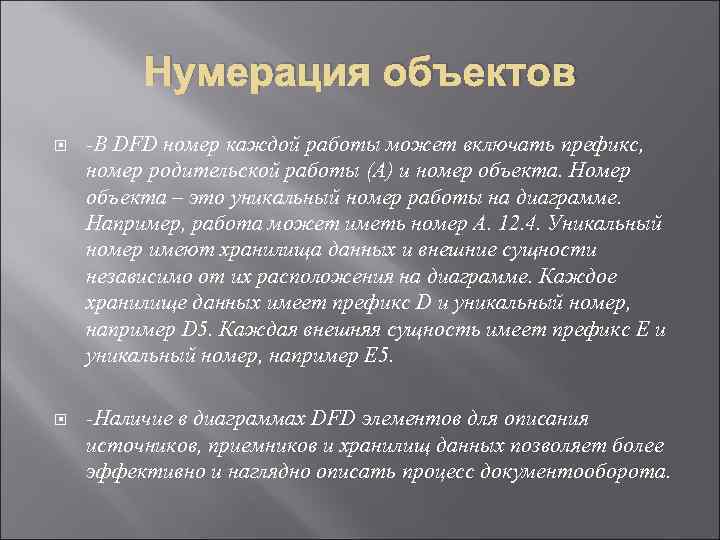

Нумерация объектов -В DFD номер каждой работы может включать префикс, номер родительской работы (А) и номер объекта. Номер объекта – это уникальный номер работы на диаграмме. Например, работа может иметь номер А. 12. 4. Уникальный номер имеют хранилища данных и внешние сущности независимо от их расположения на диаграмме. Каждое хранилище данных имеет префикс D и уникальный номер, например D 5. Каждая внешняя сущность имеет префикс Е и уникальный номер, например Е 5. -Наличие в диаграммах DFD элементов для описания источников, приемников и хранилищ данных позволяет более эффективно и наглядно описать процесс документооборота.

Моделирование потоков данных. Диаграммы DFD. Одним из важнейших способов описания процесса являются диаграммы потоков данных (информации) DFD (Data Flow Diagram). Подобные диаграммы содержат, как правило, два типа графических объектов: четырехугольники и стрелки. Первые описывают функции (работы, процессы), вторые — потоки данных между этими функциями.

Построение модели процесса с использованием хранилищ данных. При построении модели процесса с использованием хранилищ данных, необходимо помнить, что данные (информация) не могут перемещаться между функциями процесса сами по себе. Их можно передавать только через определенных посредников — носителей информации или, что то же самое, хранилищ данных.

Созданные модели потоков Данных организации могут быть использованы при решении таких задач, как: -определение существующих хранилищ данных (текстовые документы, файлы, Система управления базой данных — СУБД); -определение и анализ данных, необходимых для выполнения каждой функции процесса; -подготовка к созданию модели структуры данных организации, так называемая ERD-модель (IDEF 1 X); -выделение основных и вспомогательных бизнес-процессов организации.

Объединение нотации DFD для описания потоков документов и потоков материальных ресурсов.

Спасибо за внимание!!!
