Моделирование нелинейной работы железобетонных и каменных конструкций

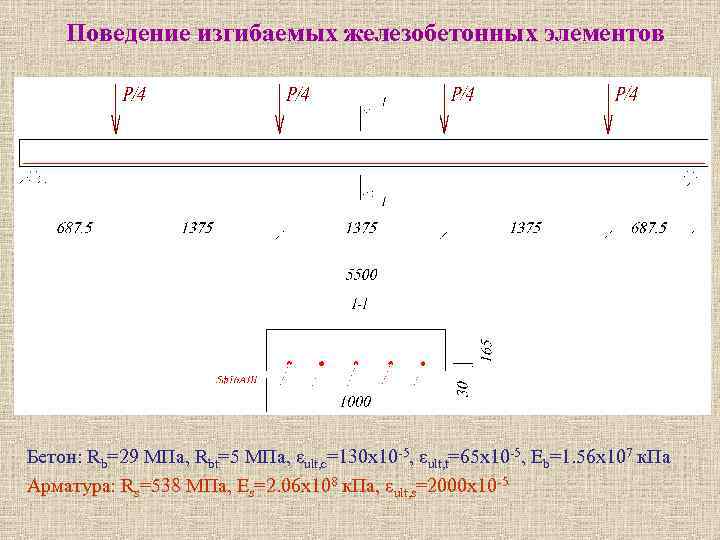

Поведение изгибаемых железобетонных элементов Бетон: Rb=29 МПа, Rbt=5 МПа, εult, c=130 x 10 -5, εult, t=65 x 10 -5, Еb=1. 56 х107 к. Па Арматура: Rs=538 МПа, Es=2. 06 x 108 к. Па, εult, s=2000 x 10 -5

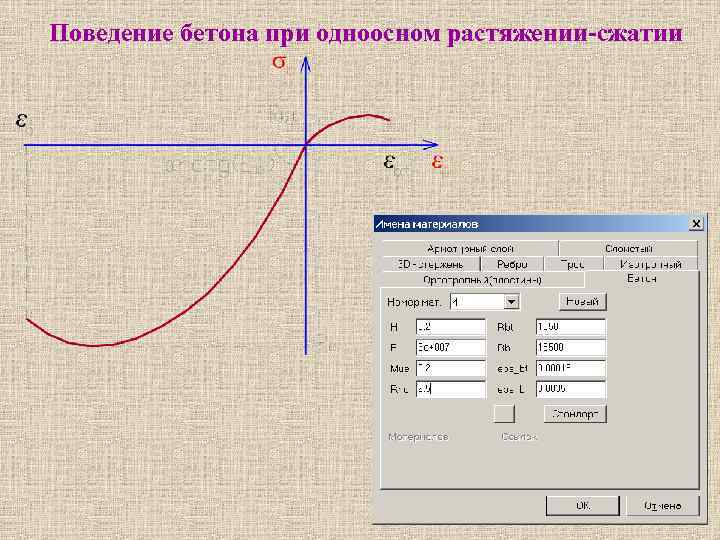

Поведение бетона при одноосном растяжении-сжатии

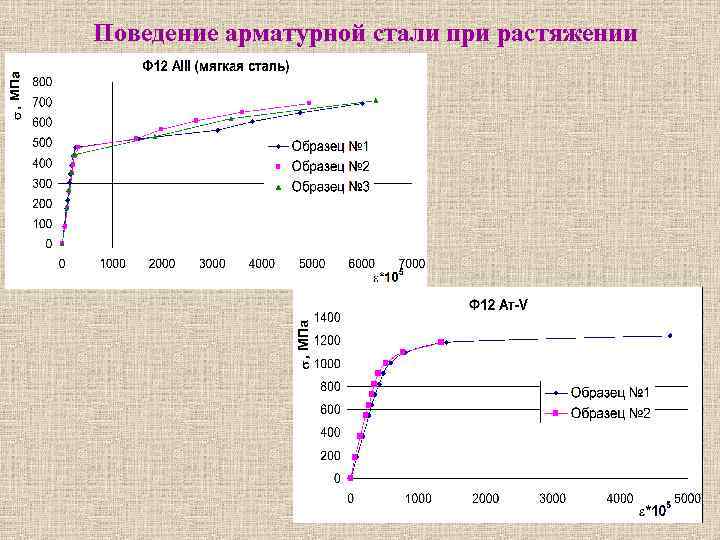

Поведение арматурной стали при растяжении

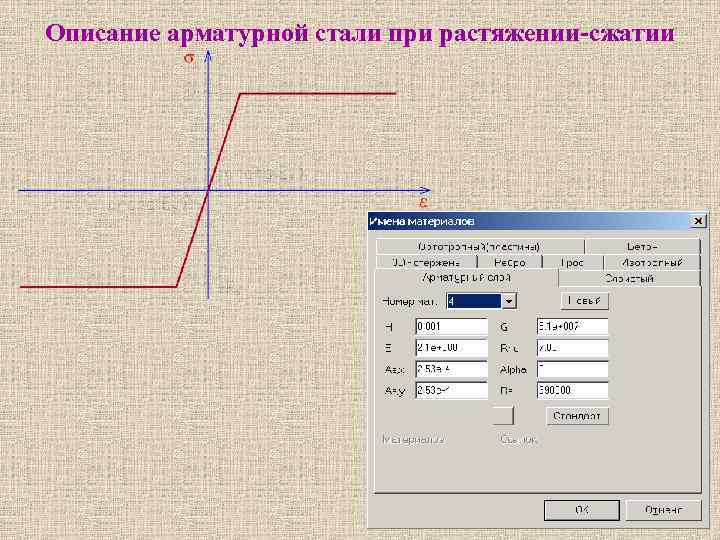

Описание арматурной стали при растяжении-сжатии
Поведение кирпичной кладки при изгибе в своей плоскости

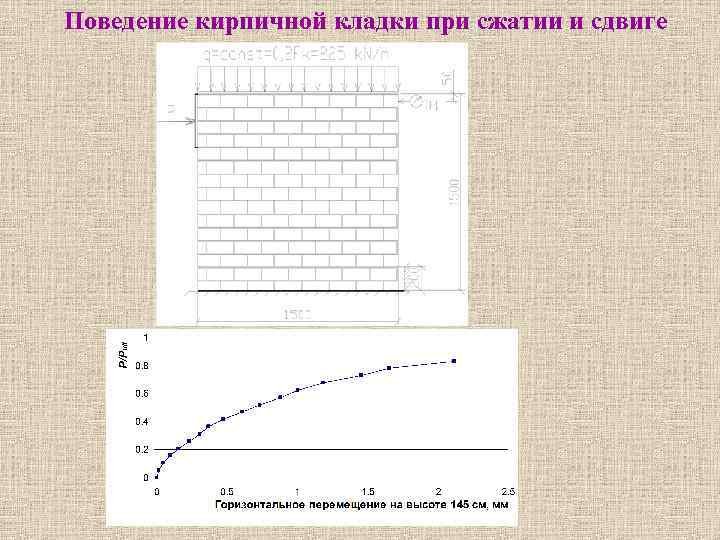

Поведение кирпичной кладки при сжатии и сдвиге
Разрушение кирпичной кладки при сжатии и сдвиге При большом обжатии При малом обжатии

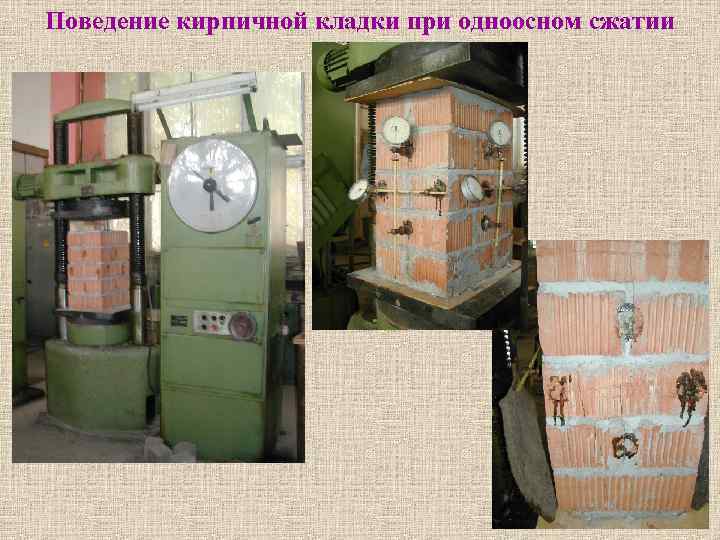

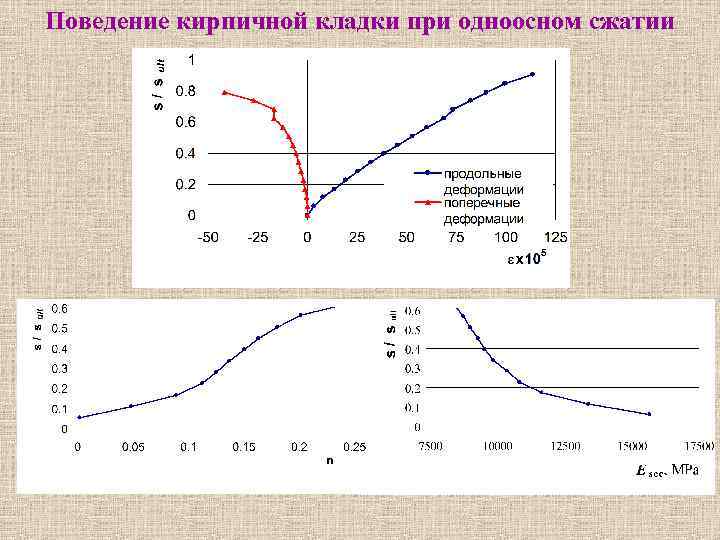

Поведение кирпичной кладки при одноосном сжатии
Поведение кирпичной кладки при одноосном сжатии

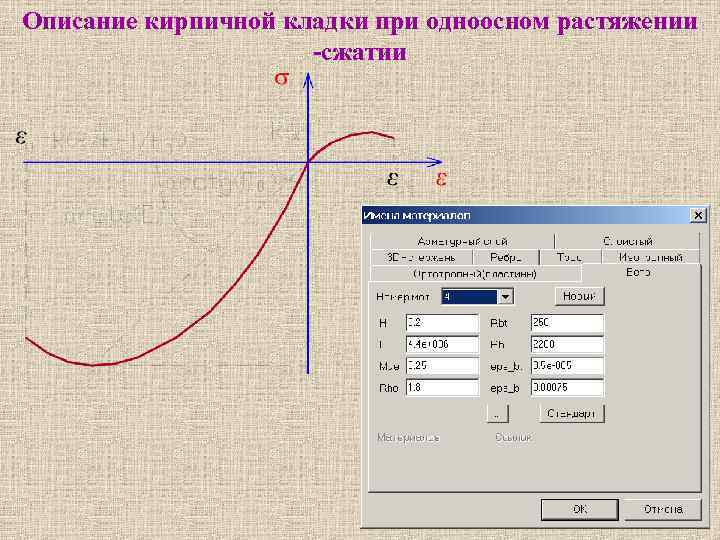

Описание кирпичной кладки при одноосном растяжении -сжатии

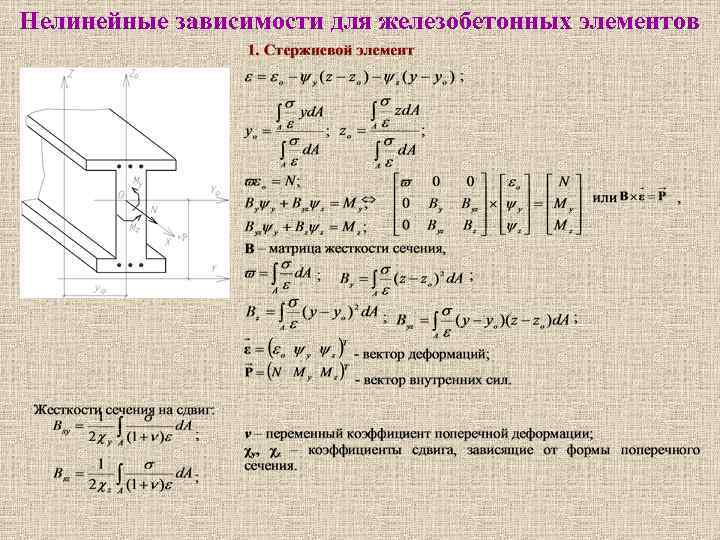

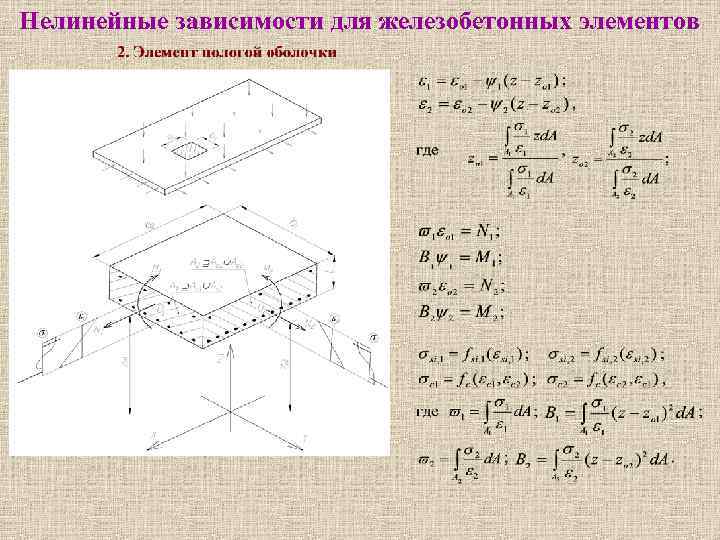

Нелинейные зависимости для железобетонных элементов
Нелинейные зависимости для железобетонных элементов

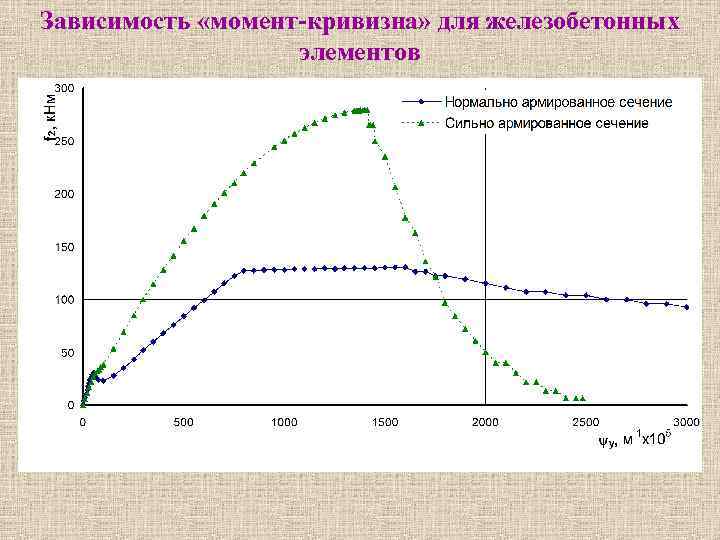

Зависимость «момент-кривизна» для железобетонных элементов

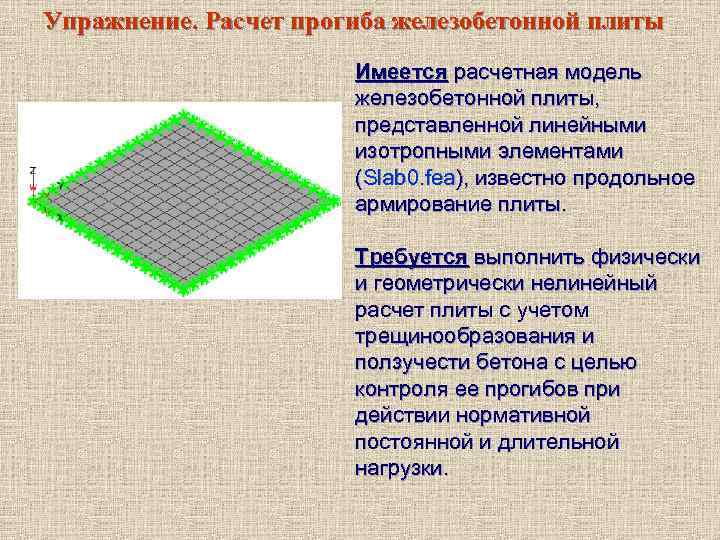

Упражнение. Расчет прогиба железобетонной плиты Имеется расчетная модель железобетонной плиты, представленной линейными изотропными элементами (Slab 0. fea), известно продольное армирование плиты. Требуется выполнить физически и геометрически нелинейный расчет плиты с учетом трещинообразования и ползучести бетона с целью контроля ее прогибов при действии нормативной постоянной и длительной нагрузки.

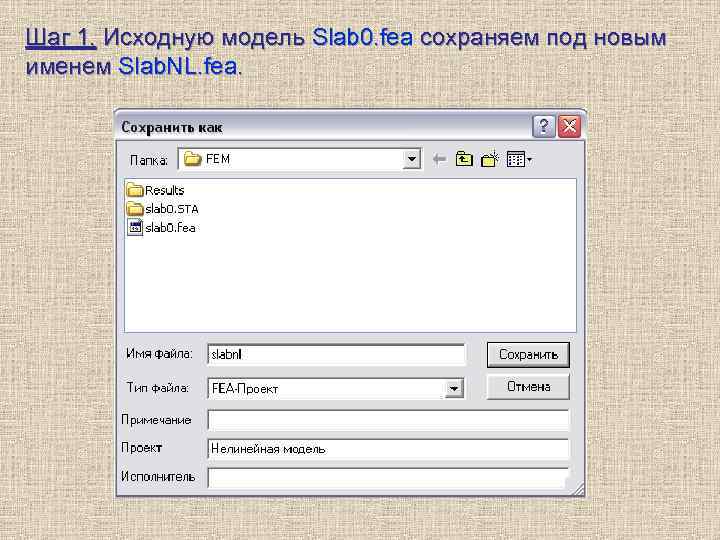

Шаг 1. Исходную модель Slab 0. fea сохраняем под новым именем Slab. NL. fea.

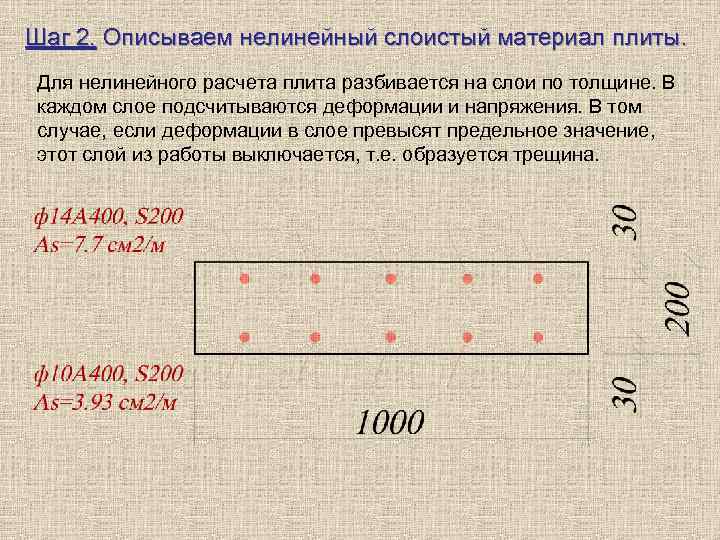

Шаг 2. Описываем нелинейный слоистый материал плиты. Для нелинейного расчета плита разбивается на слои по толщине. В каждом слое подсчитываются деформации и напряжения. В том случае, если деформации в слое превысят предельное значение, этот слой из работы выключается, т. е. образуется трещина.

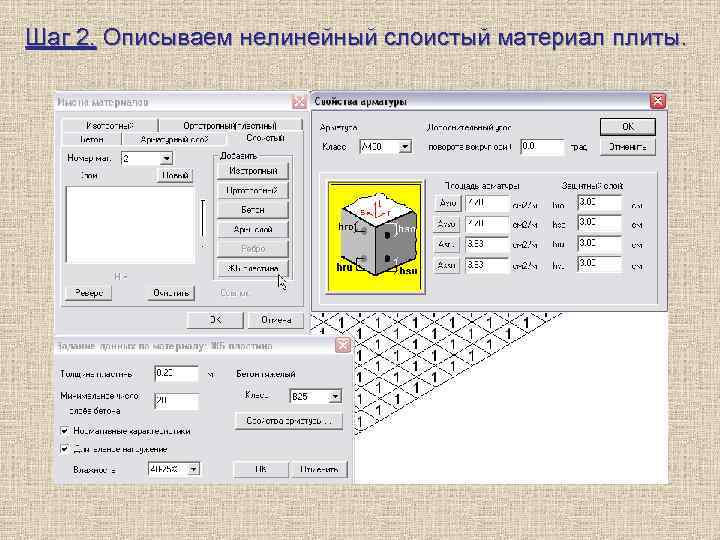

Шаг 2. Описываем нелинейный слоистый материал плиты.

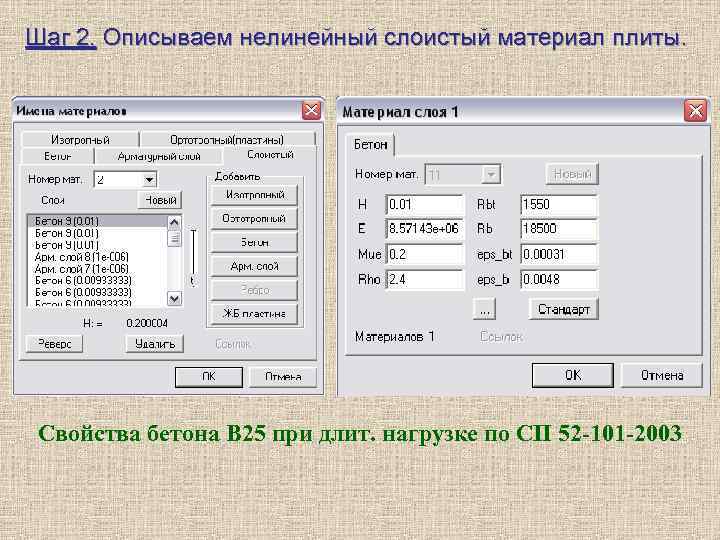

Шаг 2. Описываем нелинейный слоистый материал плиты. Свойства бетона В 25 при длит. нагрузке по СП 52 -101 -2003

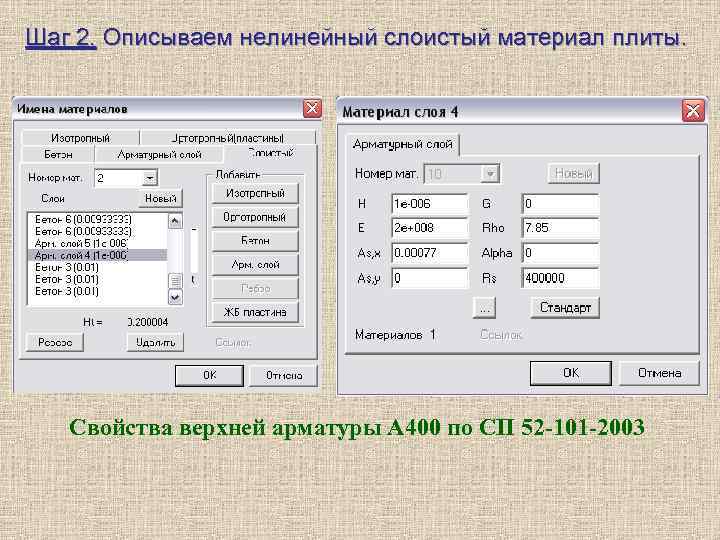

Шаг 2. Описываем нелинейный слоистый материал плиты. Свойства верхней арматуры А 400 по СП 52 -101 -2003

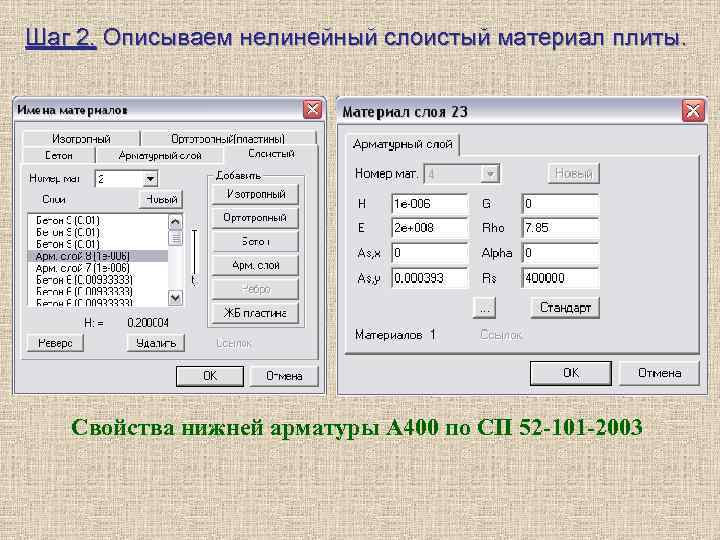

Шаг 2. Описываем нелинейный слоистый материал плиты. Свойства нижней арматуры А 400 по СП 52 -101 -2003

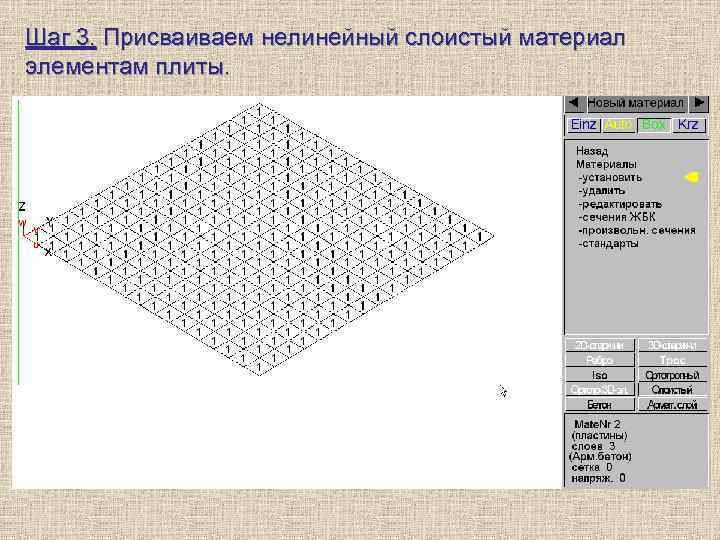

Шаг 3. Присваиваем нелинейный слоистый материал элементам плиты.

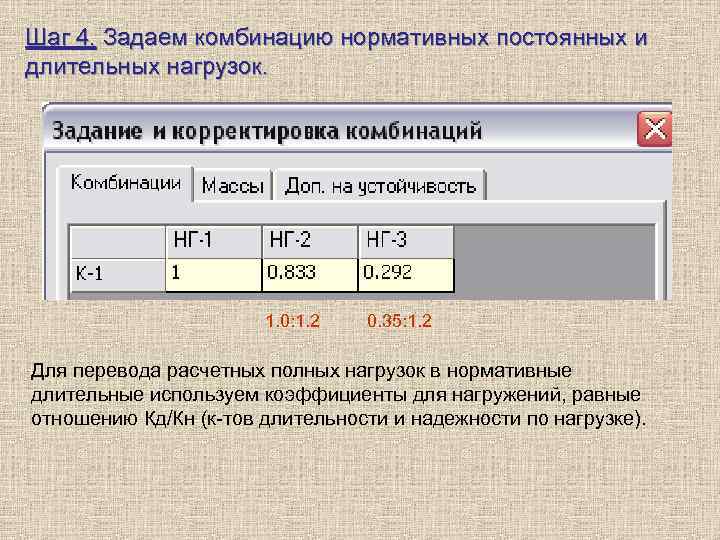

Шаг 4. Задаем комбинацию нормативных постоянных и длительных нагрузок. 1. 0: 1. 2 0. 35: 1. 2 Для перевода расчетных полных нагрузок в нормативные длительные используем коэффициенты для нагружений, равные отношению Кд/Кн (к-тов длительности и надежности по нагрузке).

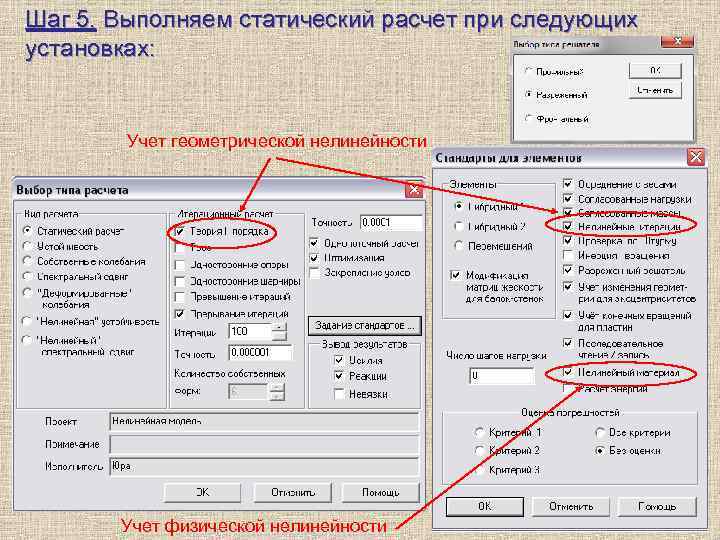

Шаг 5. Выполняем статический расчет при следующих установках: Учет геометрической нелинейности Учет физической нелинейности

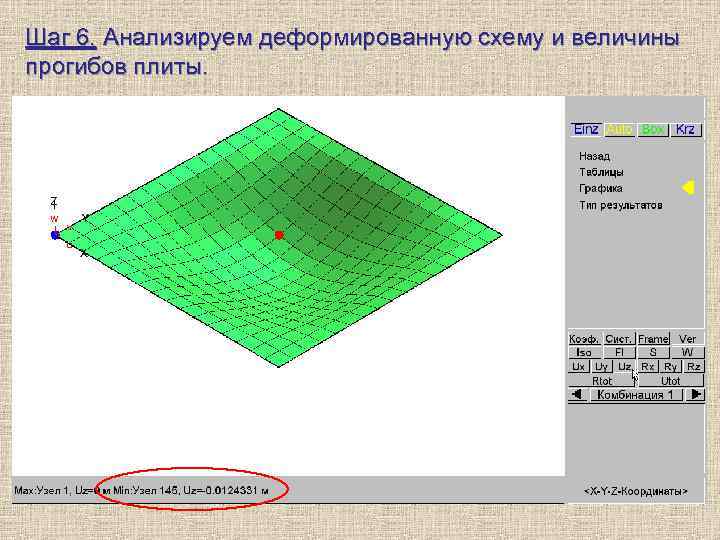

Шаг 6. Анализируем деформированную схему и величины прогибов плиты.
