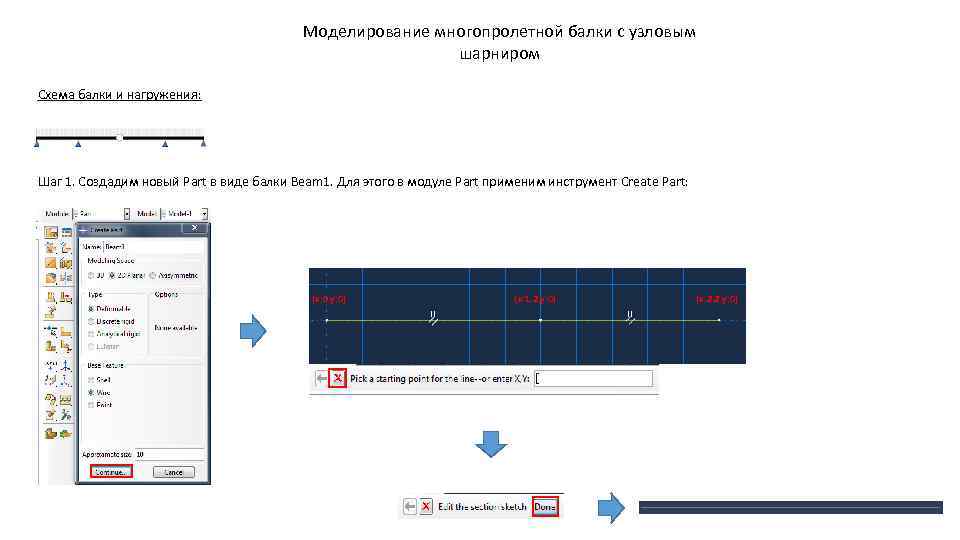

Моделирование многопролетной балки с узловым шарниром Схема балки и нагружения: Шаг 1. Создадим новый Part в виде балки Beam 1. Для этого в модуле Part применим инструмент Create Part: (x: 0, y: 0) (x: 1. 2, y: 0) (x: 2. 2, y: 0)

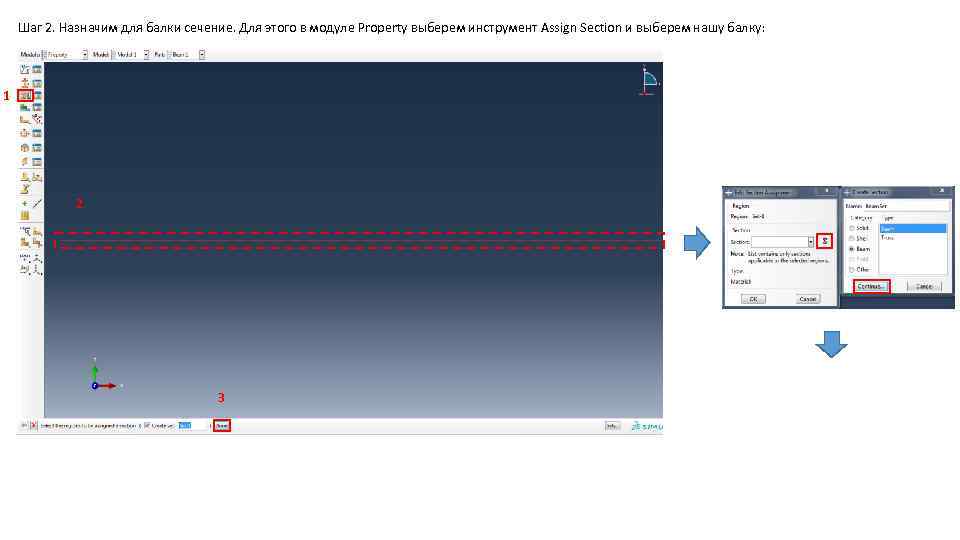

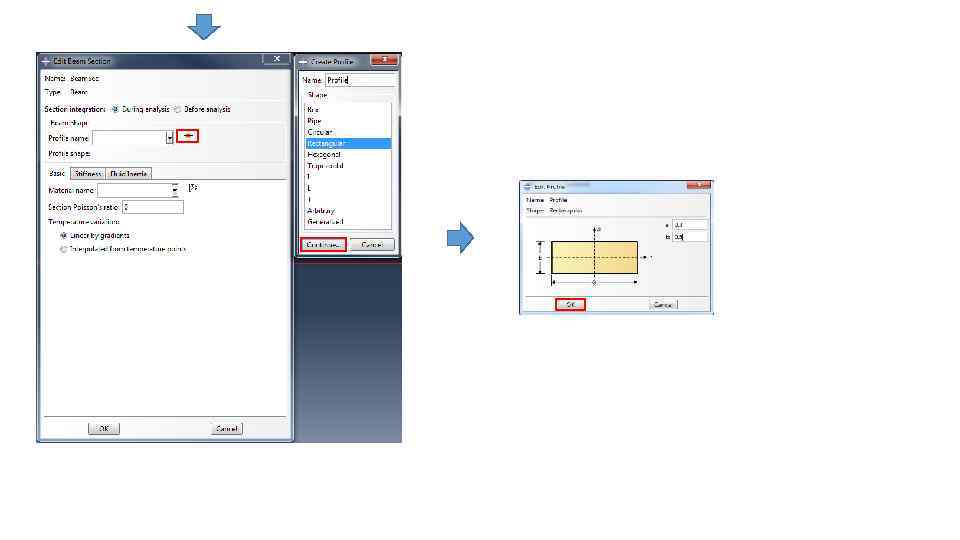

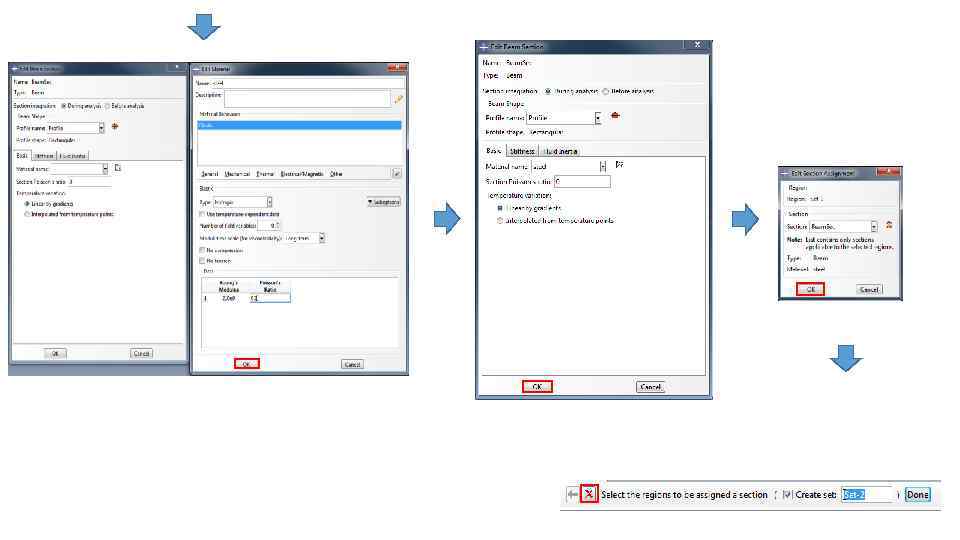

Шаг 2. Назначим для балки сечение. Для этого в модуле Property выберем инструмент Assign Section и выберем нашу балку: 1 2 3

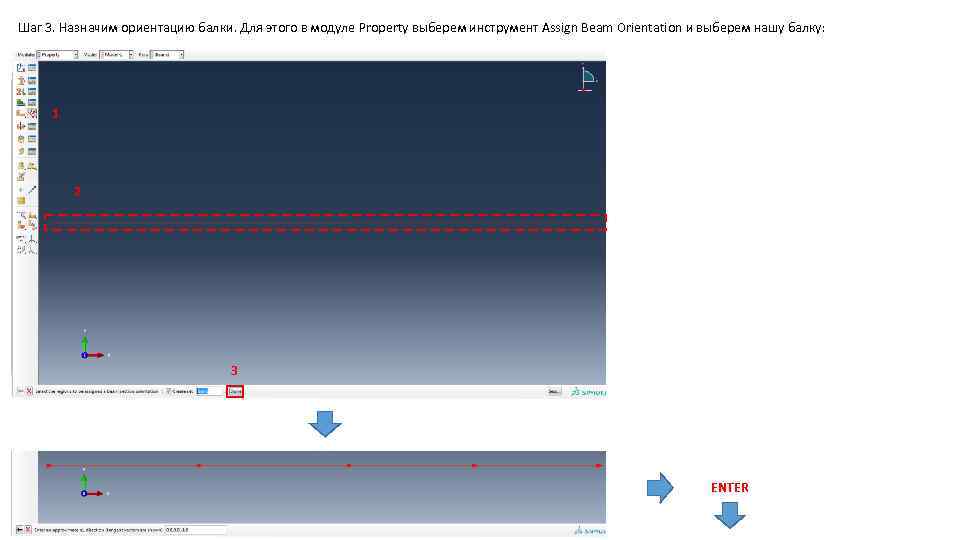

Шаг 3. Назначим ориентацию балки. Для этого в модуле Property выберем инструмент Assign Beam Orientation и выберем нашу балку: 1 2 3 ENTER

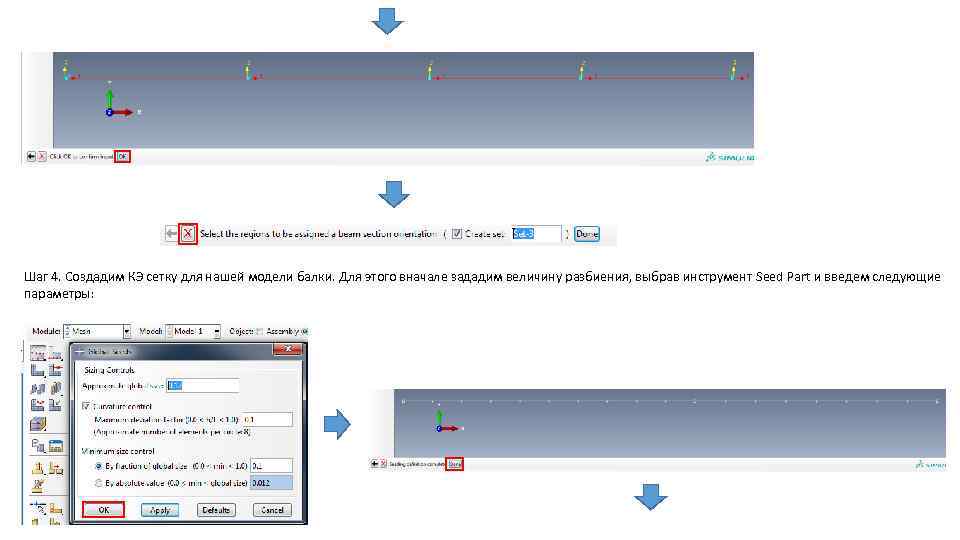

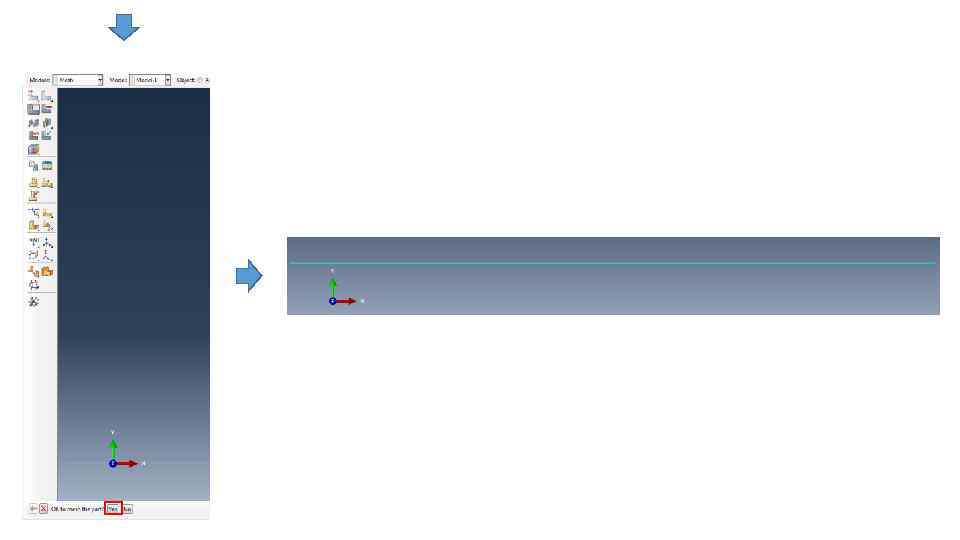

Шаг 4. Создадим КЭ сетку для нашей модели балки. Для этого вначале зададим величину разбиения, выбрав инструмент Seed Part и введем следующие параметры:
Шаг 5. Создадим новый Part в виде балки Beam 2. Для этого в модуле Part применим инструмент Create Part: (x: 0, y: 0) (x: 1, y: 0) (x: 2, y: 0)

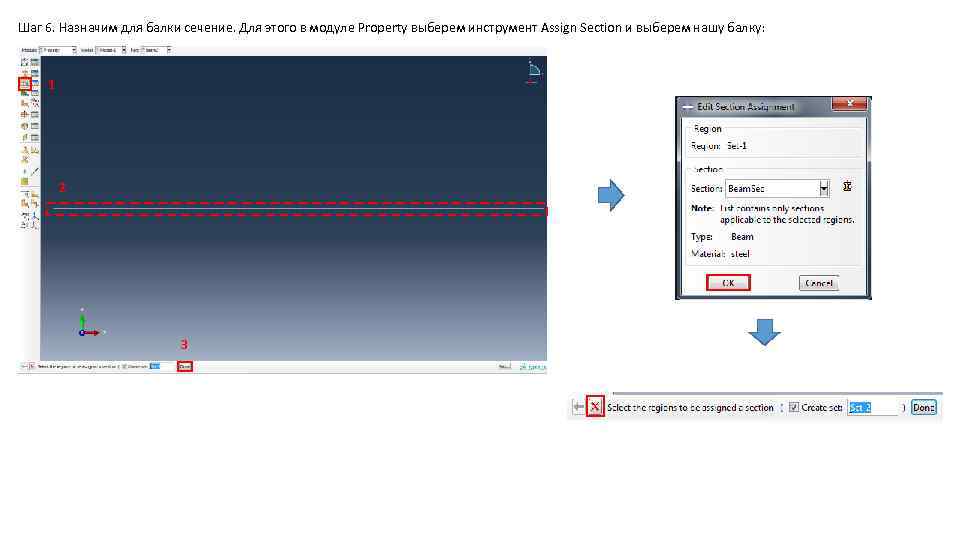

Шаг 6. Назначим для балки сечение. Для этого в модуле Property выберем инструмент Assign Section и выберем нашу балку: 1 2 3

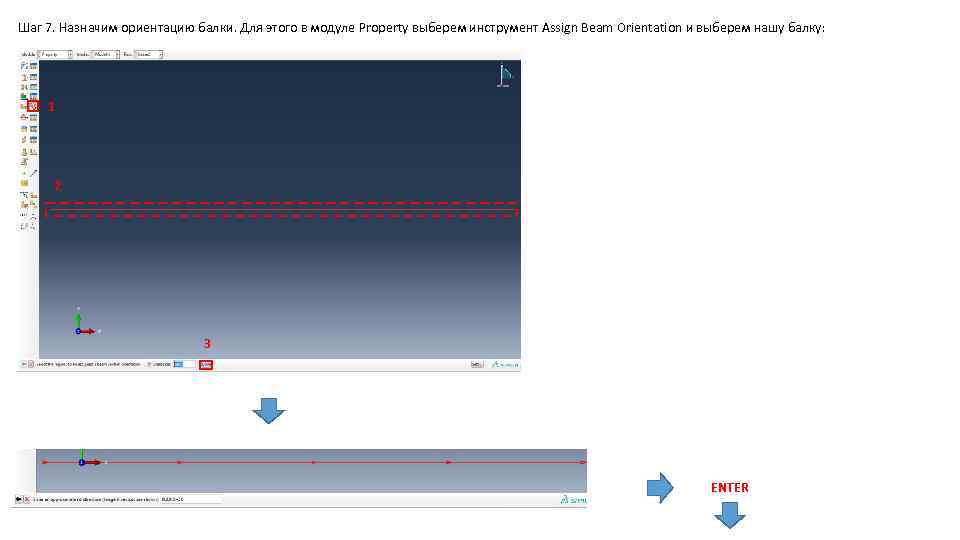

Шаг 7. Назначим ориентацию балки. Для этого в модуле Property выберем инструмент Assign Beam Orientation и выберем нашу балку: 1 2 3 ENTER

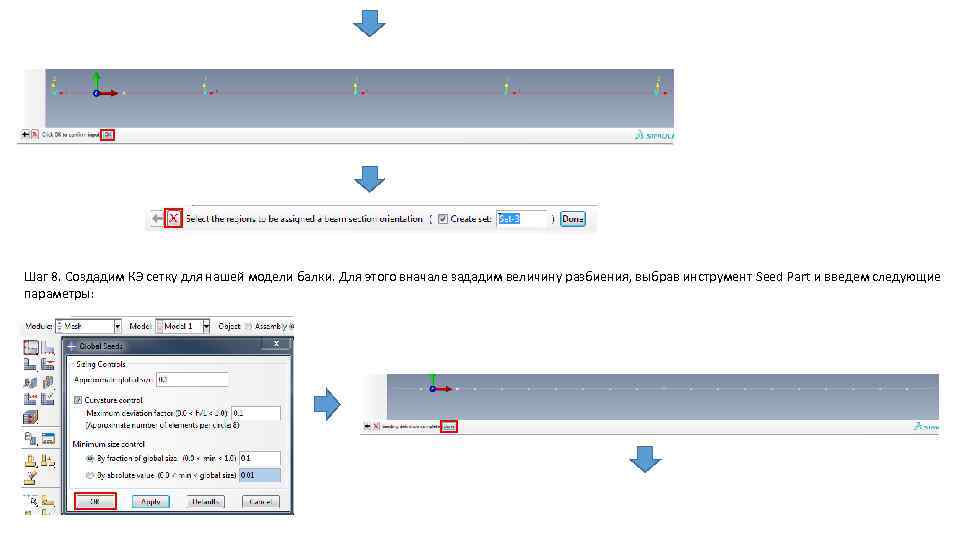

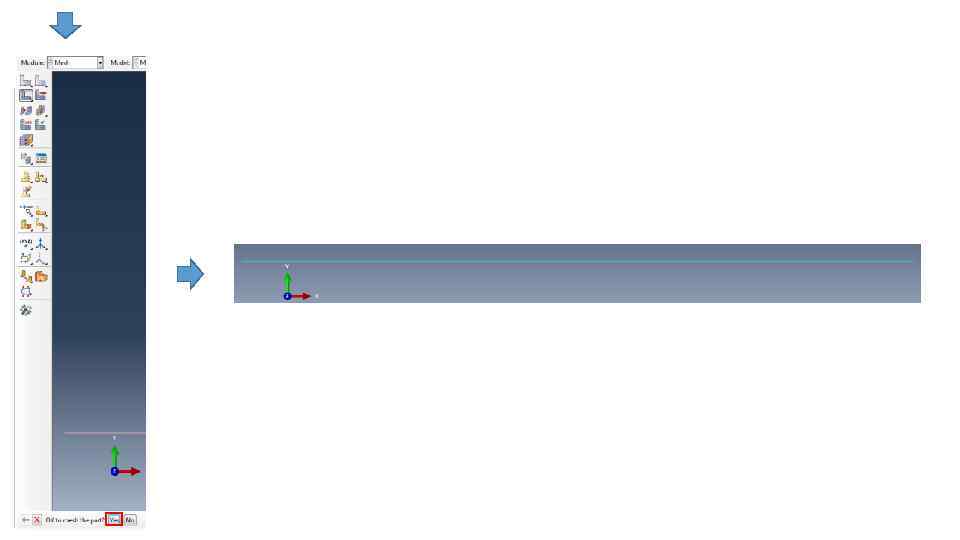

Шаг 8. Создадим КЭ сетку для нашей модели балки. Для этого вначале зададим величину разбиения, выбрав инструмент Seed Part и введем следующие параметры:

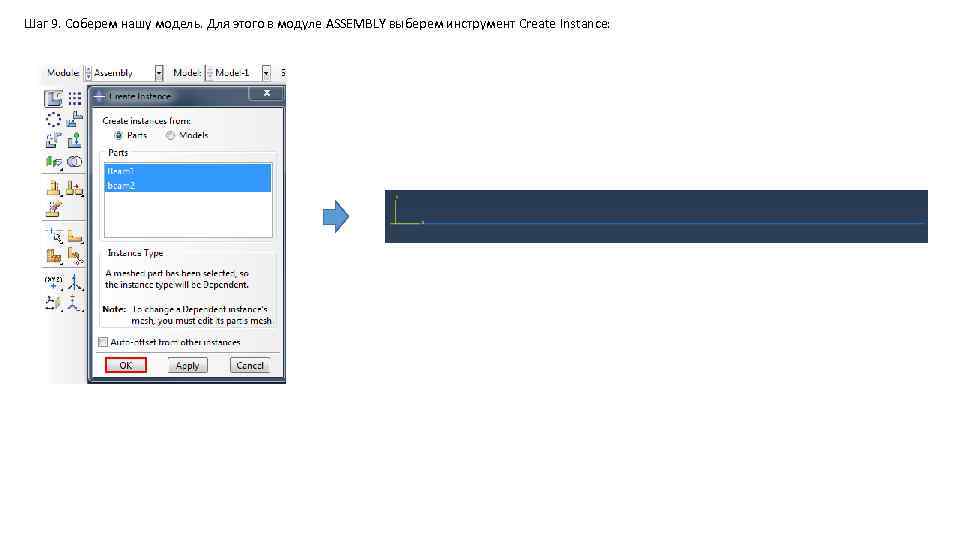

Шаг 9. Соберем нашу модель. Для этого в модуле ASSEMBLY выберем инструмент Create Instance:

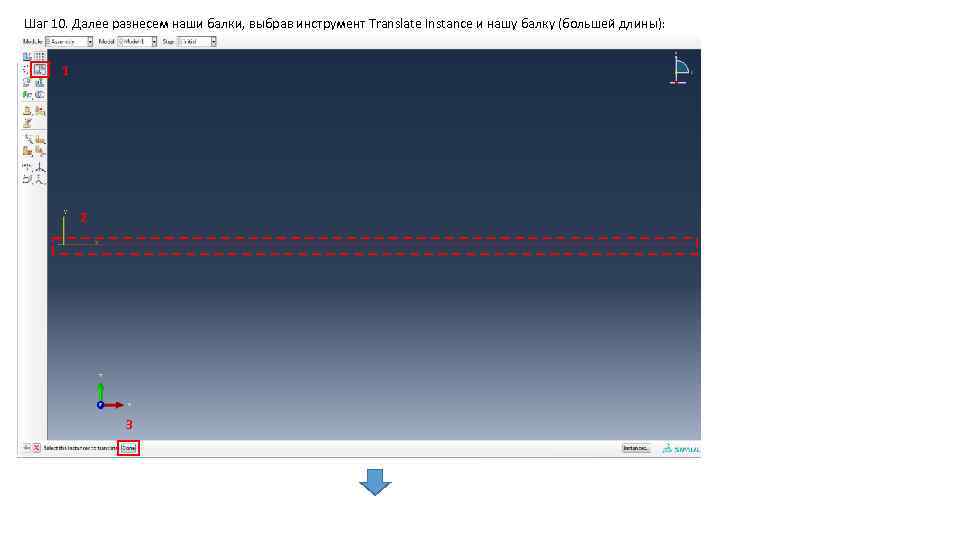

Шаг 10. Далее разнесем наши балки, выбрав инструмент Translate Instance и нашу балку (большей длины): 1 2 3

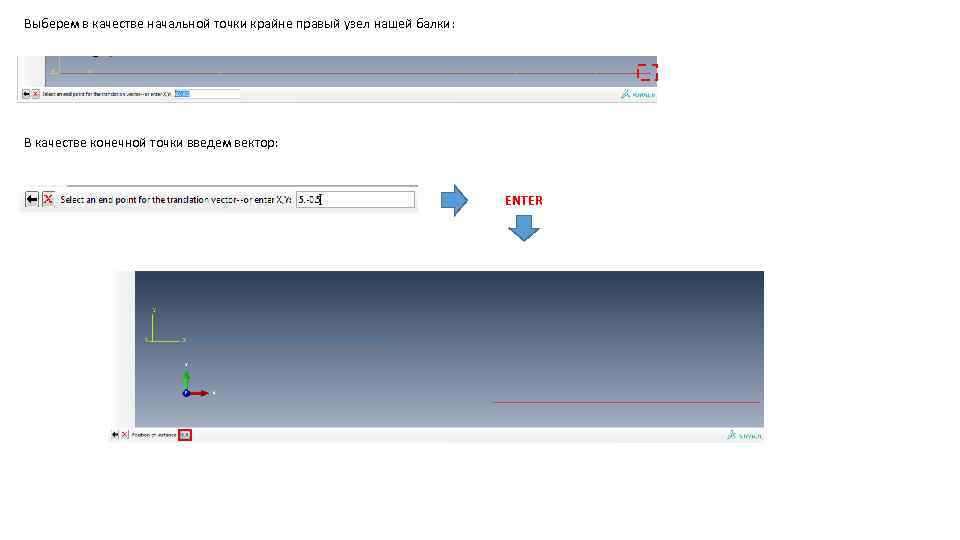

Выберем в качестве начальной точки крайне правый узел нашей балки: В качестве конечной точки введем вектор: ENTER

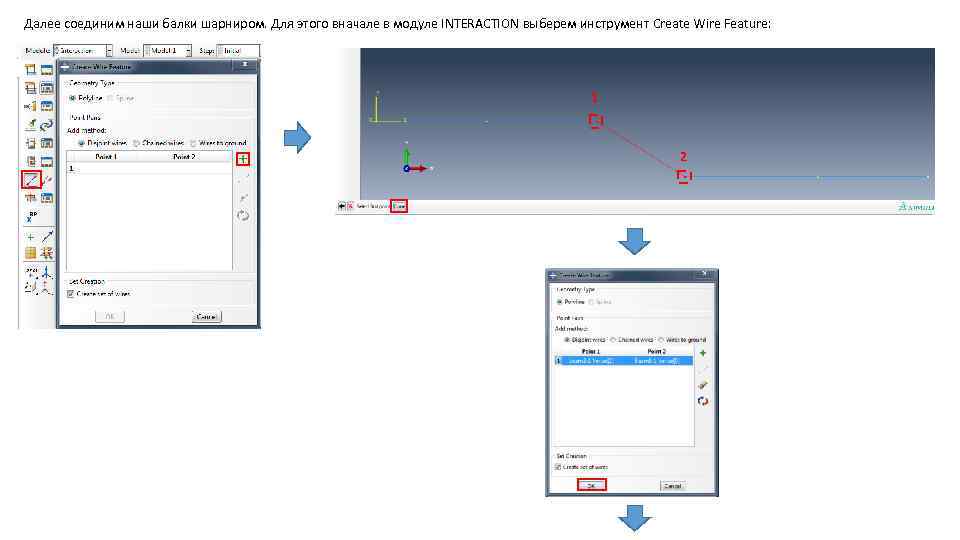

Далее соединим наши балки шарниром. Для этого вначале в модуле INTERACTION выберем инструмент Create Wire Feature: 1 2
Далее создадим сечение для коннектора. Для этого в модуле INTERACTION выберем инструмент Create Connector Section и укажем следующие параметры:

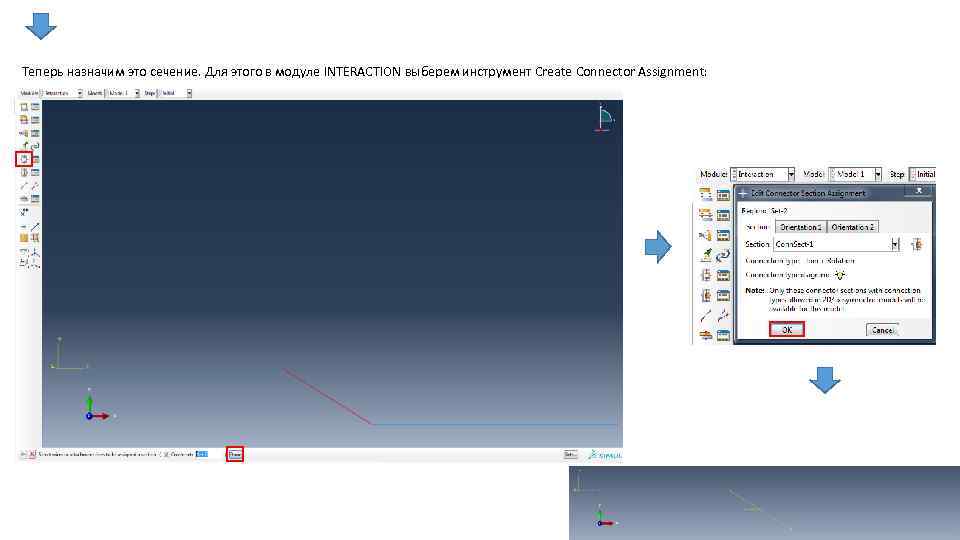

Теперь назначим это сечение. Для этого в модуле INTERACTION выберем инструмент Create Connector Assignment:

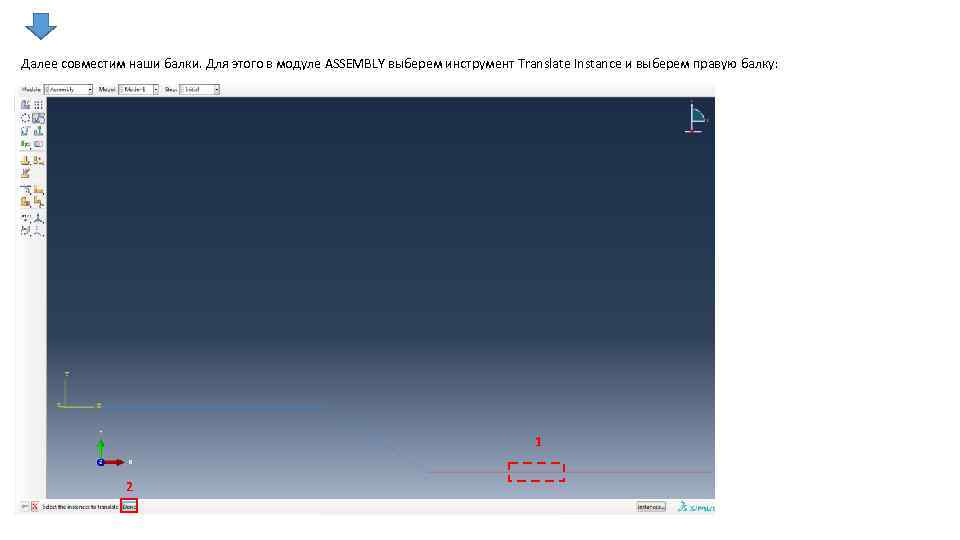

Далее совместим наши балки. Для этого в модуле ASSEMBLY выберем инструмент Translate Instance и выберем правую балку: 1 2

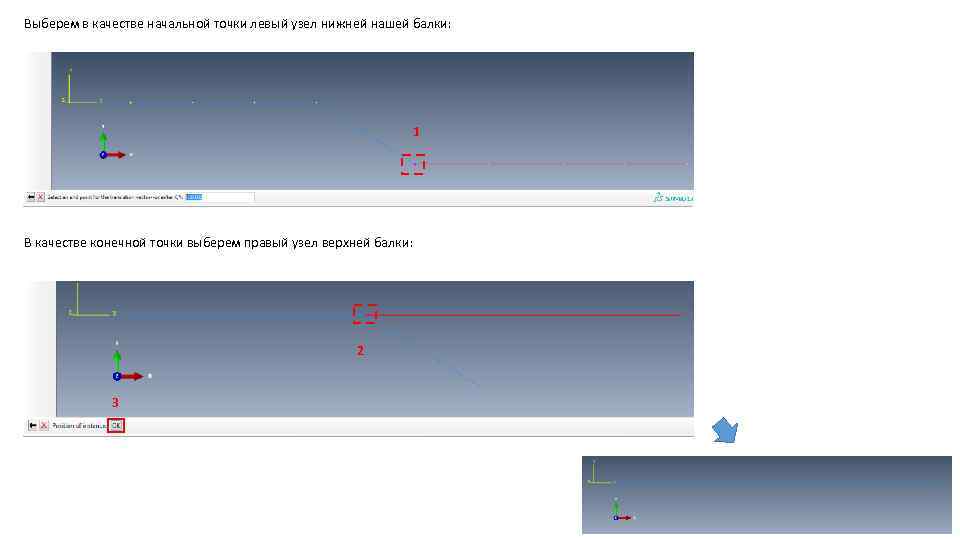

Выберем в качестве начальной точки левый узел нижней нашей балки: 1 В качестве конечной точки выберем правый узел верхней балки: 2 3

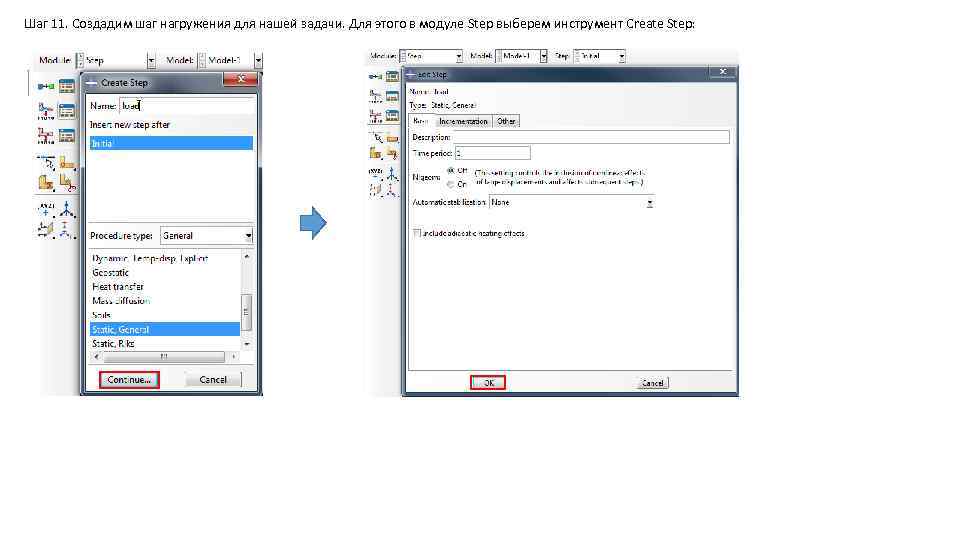

Шаг 11. Создадим шаг нагружения для нашей задачи. Для этого в модуле Step выберем инструмент Create Step:

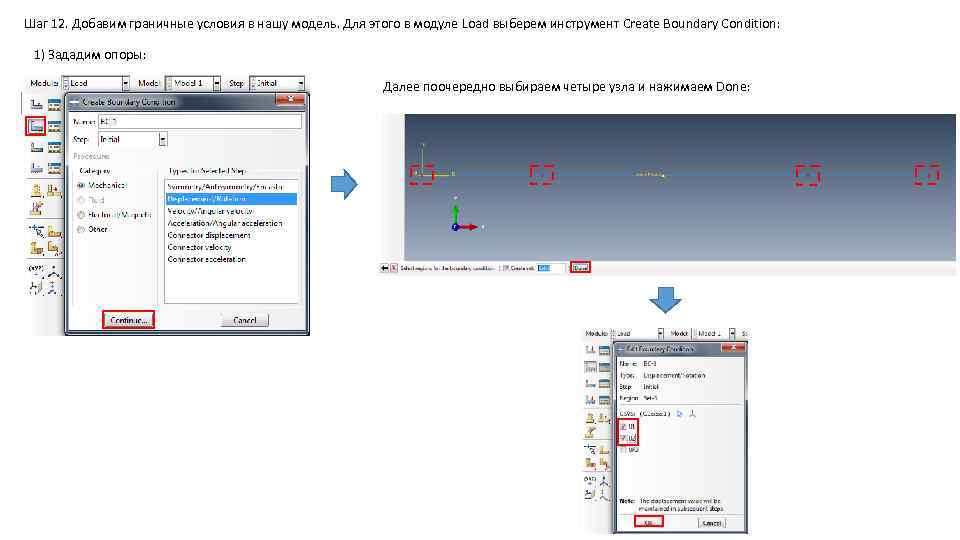

Шаг 12. Добавим граничные условия в нашу модель. Для этого в модуле Load выберем инструмент Create Boundary Condition: 1) Зададим опоры: Далее поочередно выбираем четыре узла и нажимаем Done:

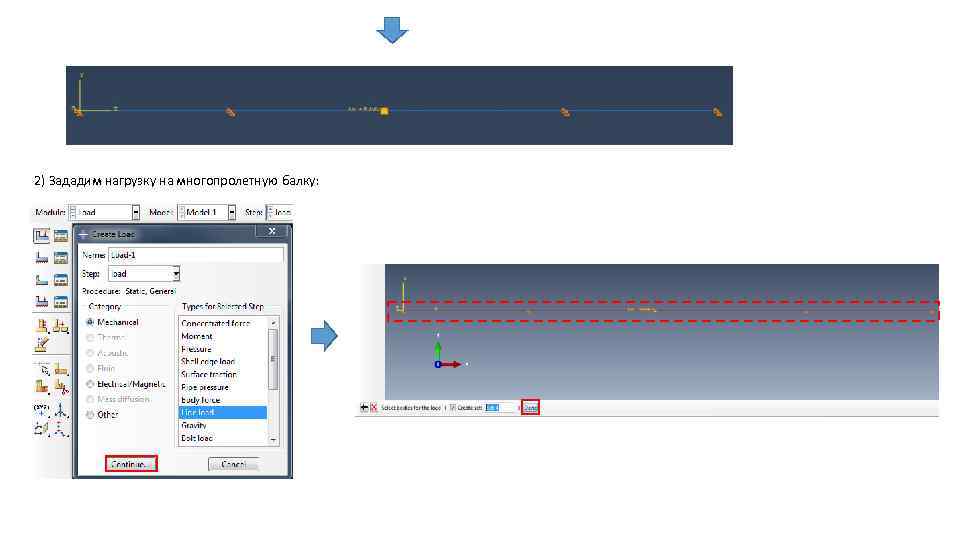

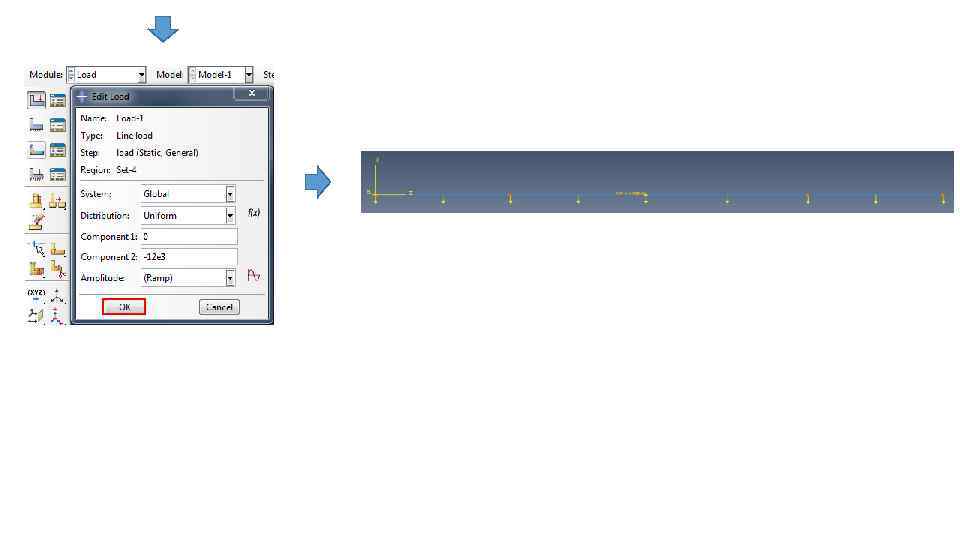

2) Зададим нагрузку на многопролетную балку:

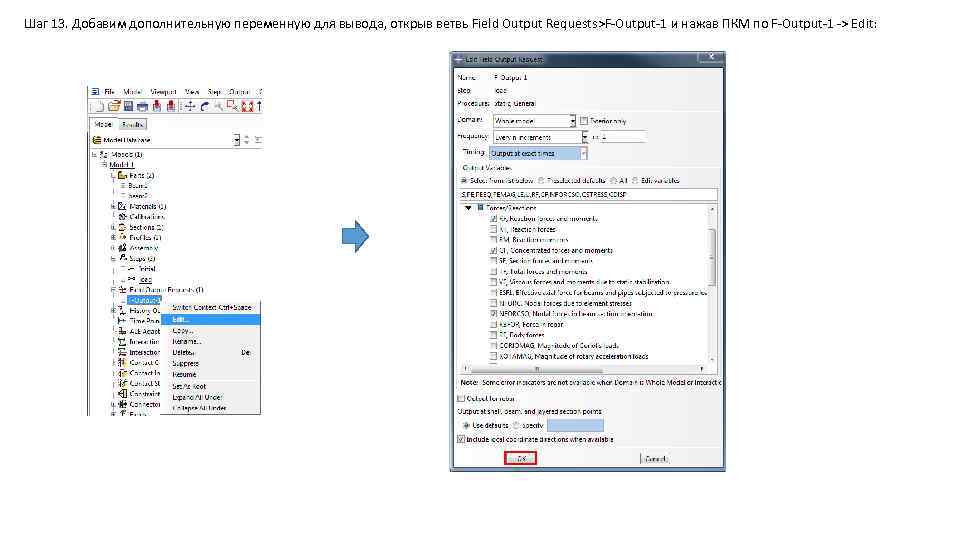

Шаг 13. Добавим дополнительную переменную для вывода, открыв ветвь Field Output Requests>F-Output-1 и нажав ПКМ по F-Output-1 -> Edit:

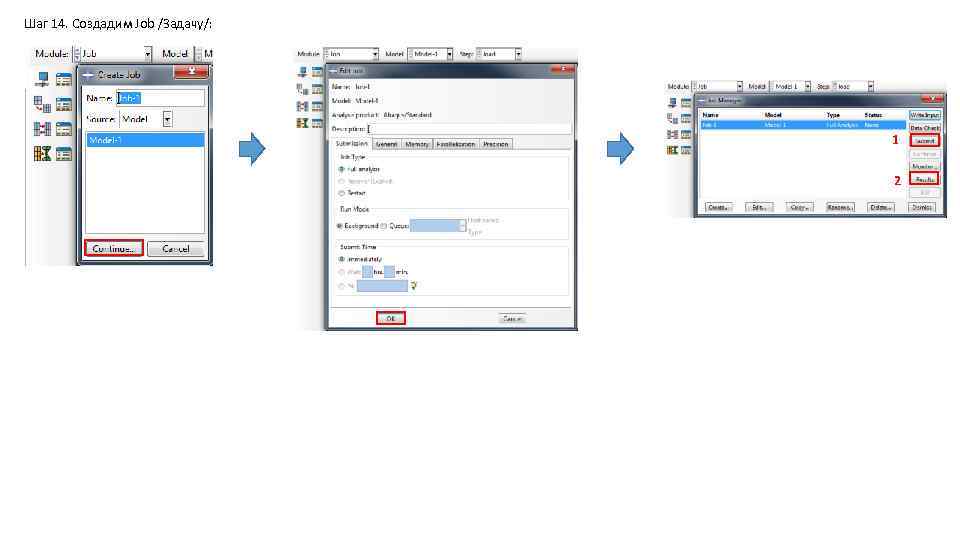

Шаг 14. Создадим Job /Задачу/: 1 2

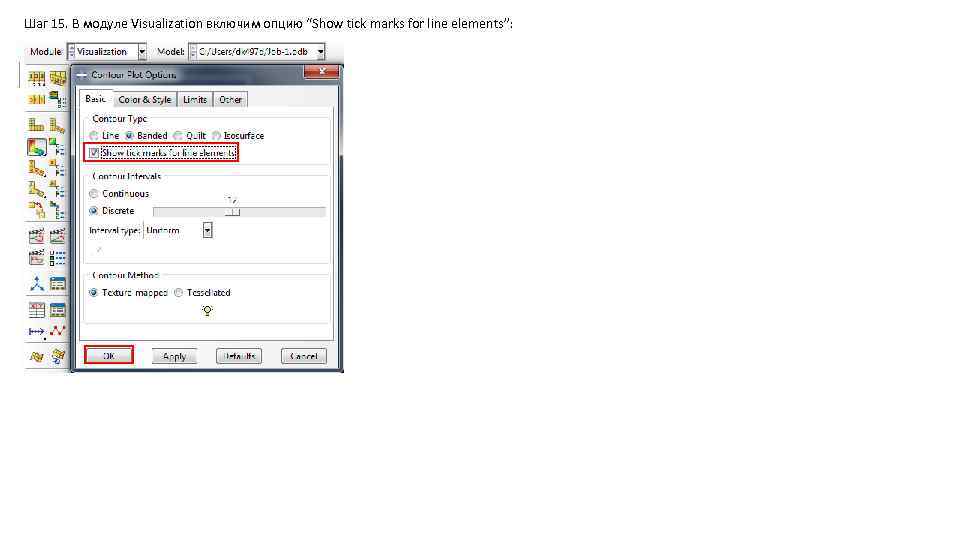

Шаг 15. В модуле Visualization включим опцию “Show tick marks for line elements”:

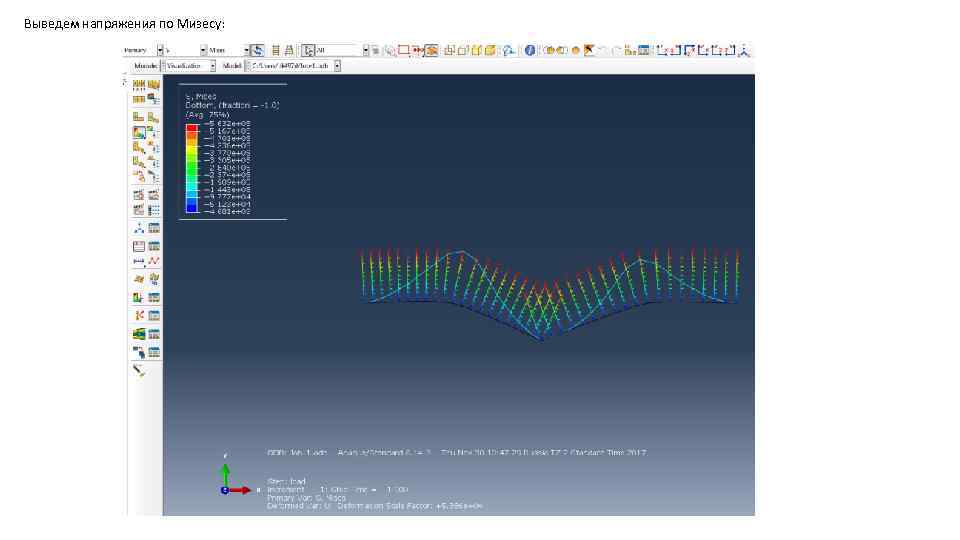

Выведем напряжения по Мизесу:

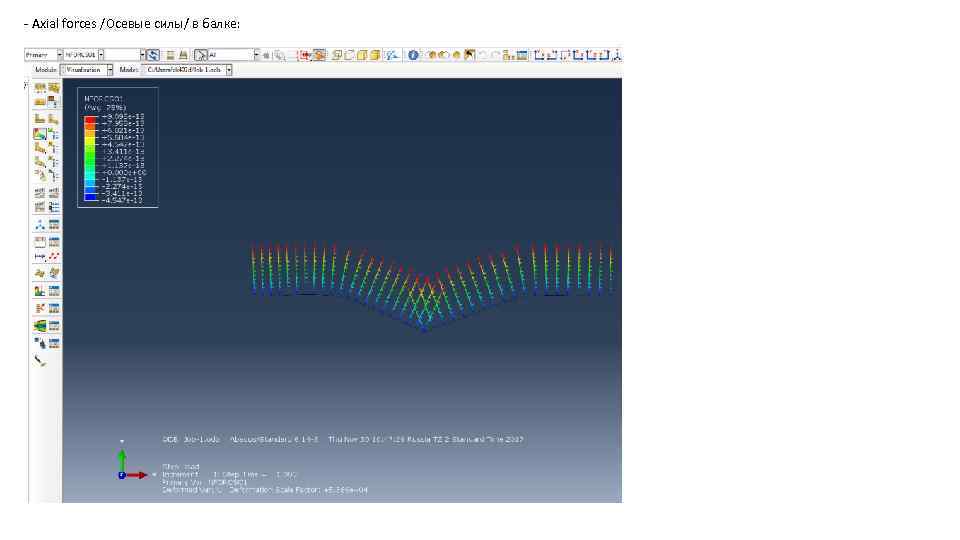

- Axial forces /Осевые силы/ в балке:

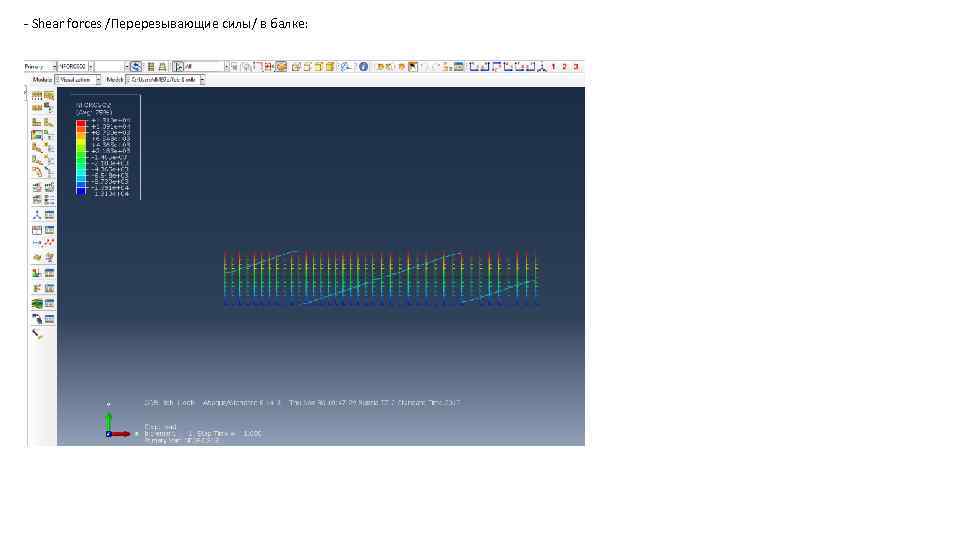

- Shear forces /Перерезывающие силы/ в балке:

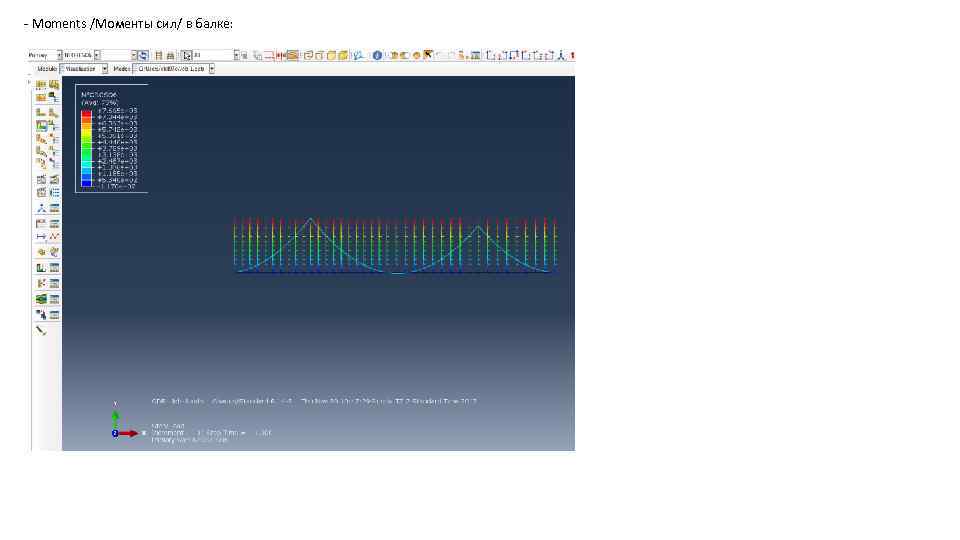

- Moments /Моменты сил/ в балке:
