МОДЕЛИРОВАНИЕ КИС. Моделирование бизнес-процессов. Расширенная нотация ARIS. Сравнительный анализ нотаций ARIS и IDEF 0.

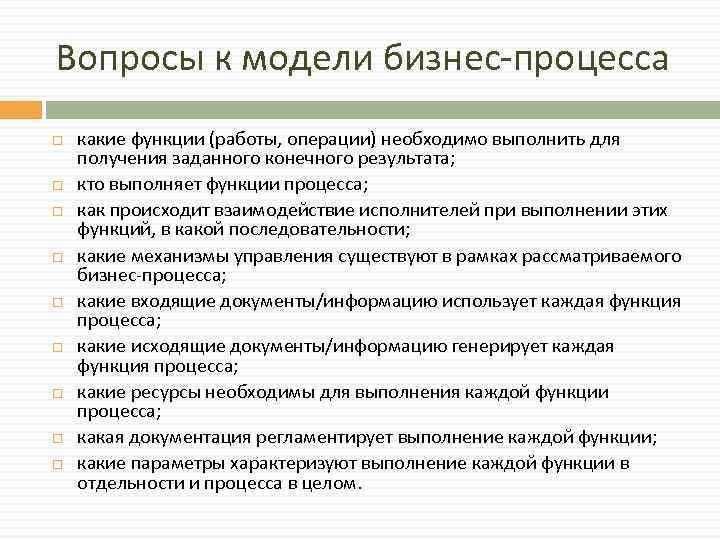

Вопросы к модели бизнес-процесса какие функции (работы, операции) необходимо выполнить для получения заданного конечного результата; кто выполняет функции процесса; как происходит взаимодействие исполнителей при выполнении этих функций, в какой последовательности; какие механизмы управления существуют в рамках рассматриваемого бизнес-процесса; какие входящие документы/информацию использует каждая функция процесса; какие исходящие документы/информацию генерирует каждая функция процесса; какие ресурсы необходимы для выполнения каждой функции процесса; какая документация регламентирует выполнение каждой функции; какие параметры характеризуют выполнение каждой функции в отдельности и процесса в целом.

Диаграммы EPC Событийная цепочка процессов (Event-driven Process Chain) — тип блок-схемы, используемой для бизнесмоделирования. EPC может быть использована для настройки системы планирования ресурсов предприятия и для улучшений бизнес-процессов.

Элементы диаграмм EPC

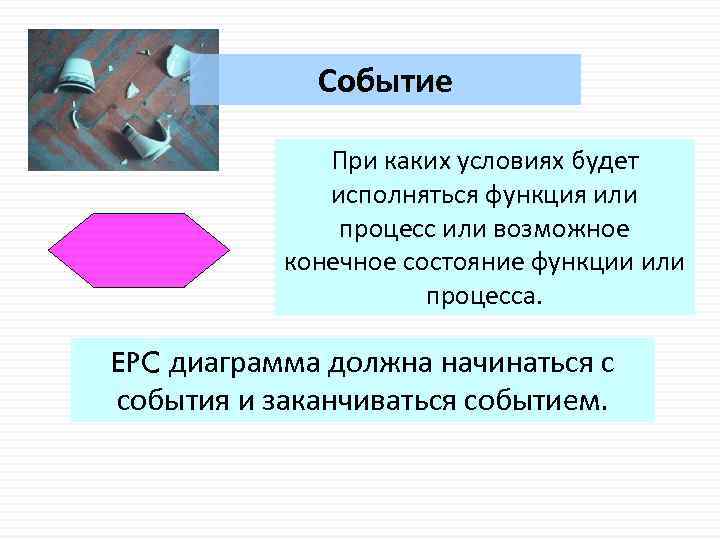

Событие При каких условиях будет исполняться функция или процесс или возможное конечное состояние функции или процесса. EPC диаграмма должна начинаться с события и заканчиваться событием.

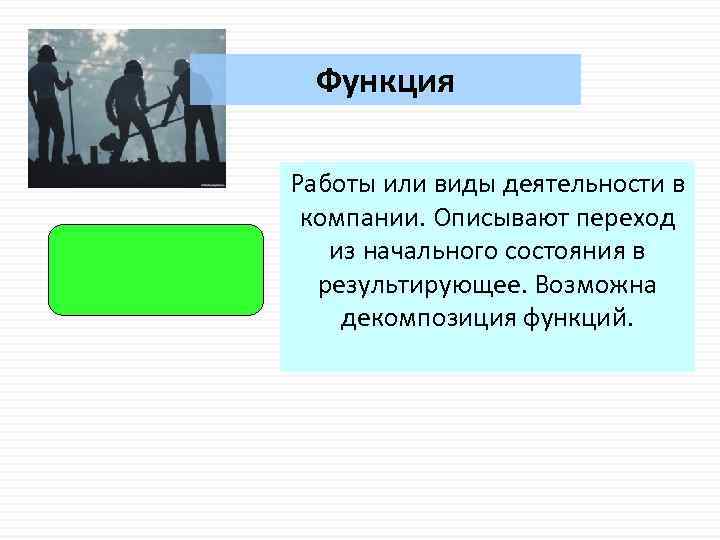

Функция Работы или виды деятельности в компании. Описывают переход из начального состояния в результирующее. Возможна декомпозиция функций.

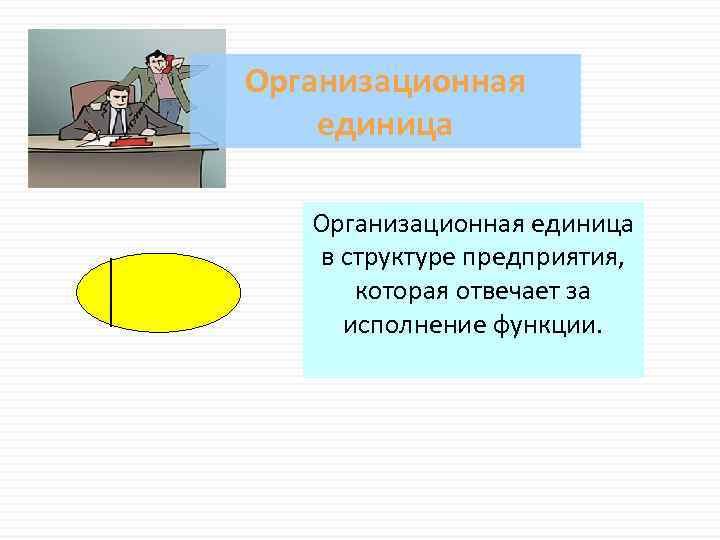

Организационная единица в структуре предприятия, которая отвечает за исполнение функции.

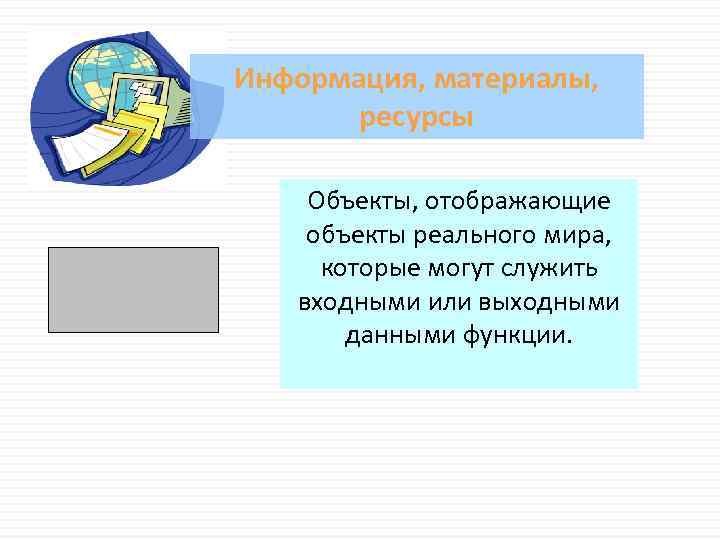

Информация, материалы, ресурсы Объекты, отображающие объекты реального мира, которые могут служить входными или выходными данными функции.

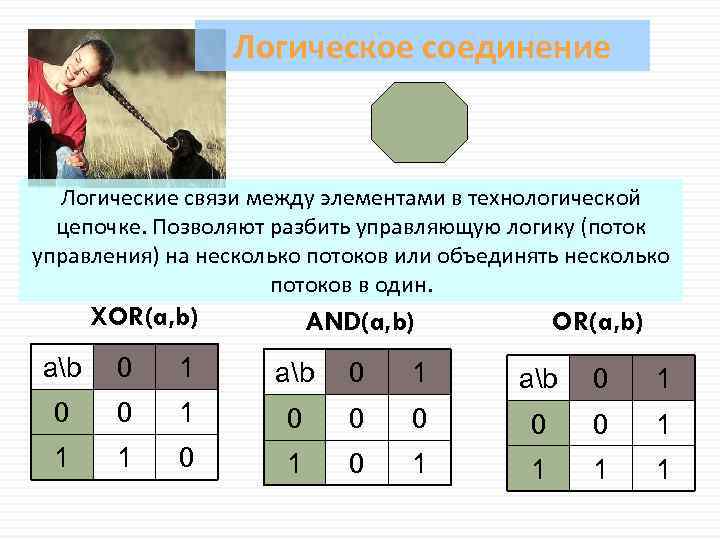

Логическое соединение Логические связи между элементами в технологической цепочке. Позволяют разбить управляющую логику (поток управления) на несколько потоков или объединять несколько потоков в один. XOR(a, b) AND(a, b) OR(a, b) ab 0 1 0 0 0 1 1 1 0 1 1

Ветвление и слияние Ветвление: выбор пути События НЕ могут. XOR происходить одновременно XOR Слияние: условие выполнения

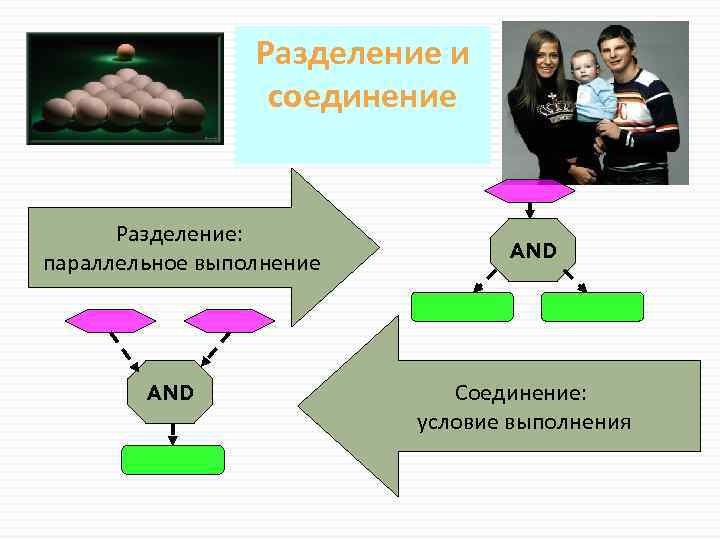

Разделение и соединение Разделение: параллельное выполнение AND Соединение: условие выполнения

Открывающее и закрывающее ИЛИ События могут происходить Открывающее ИЛИ: OR варианты окончаний одновременно OR Закрывающее ИЛИ: условие выполнения

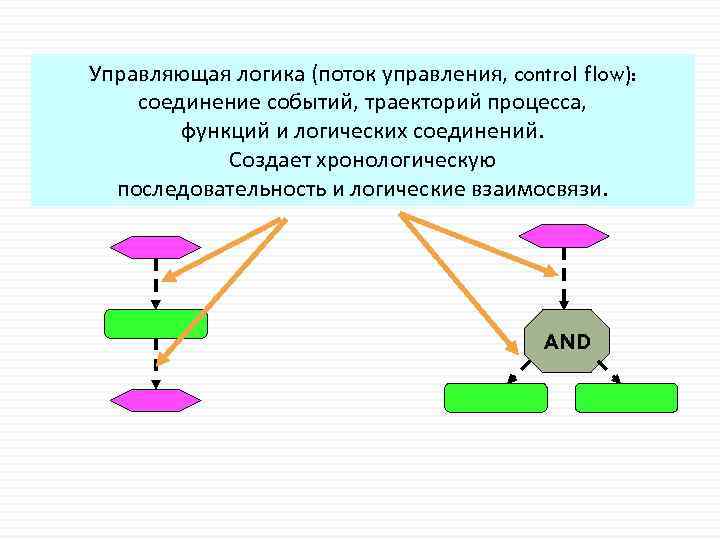

Управляющая логика (поток управления, control flow): соединение событий, траекторий процесса, функций и логических соединений. Создает хронологическую последовательность и логические взаимосвязи. AND

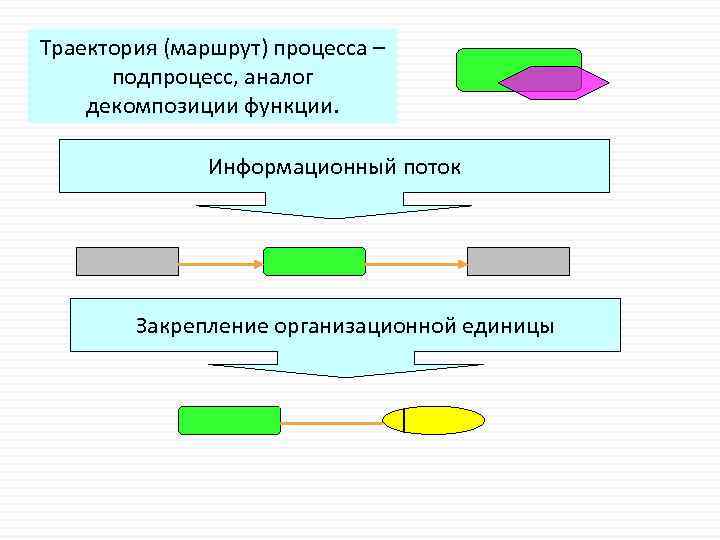

Траектория (маршрут) процесса – подпроцесс, аналог декомпозиции функции. Информационный поток Закрепление организационной единицы

Бутерброд

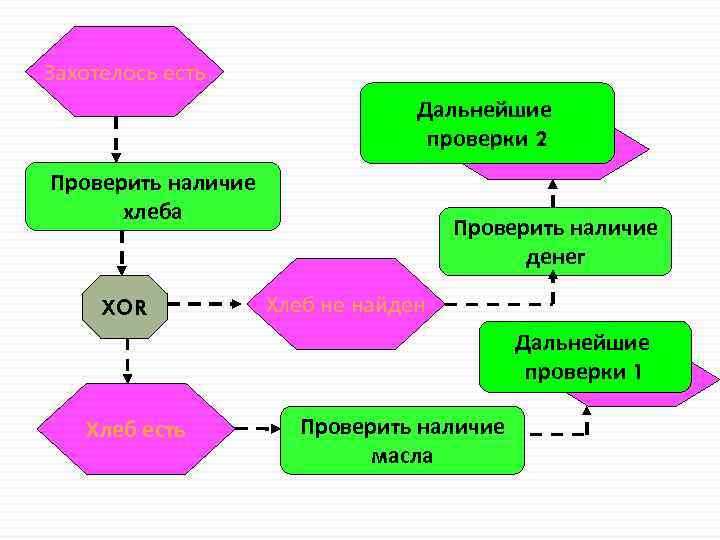

Захотелось есть Дальнейшие проверки 2 Проверить наличие хлеба XOR Проверить наличие денег Хлеб не найден Дальнейшие проверки 1 Хлеб есть Проверить наличие масла

e. EPC диаграммы ARIS-Express http: //www. ariscommunity. com/videos/howmodel-smartdesign-process

Методология ARIS ARIS (от англ. Architecture of Integrated Information Systems) — методология и тиражируемый программный продукт для моделирования бизнес-процессов организаций. Продукт и методология принадлежат немецкой компании Software AG как результат поглощения компании IDS Scheer автора методологии Августа. Вильгельма Шеера. Любая организация в ARIS рассматривается с четырёх точек зрения: организационной, функциональной, обрабатываемых данных и структуры бизнес-процессов. При этом каждая из этих точек зрения разделяется ещё на три подуровня: описание требований, описание спецификации, описание внедрения. Диаграммы ARIS: Organizational chart (организационная схема) – диаграмма для отображения организационной структуры предприятия. VAD (Value-added chain diagram – диаграмма цепочек добавленного качества) – диаграмма верхнего уровня. e. EPC (Extended event driven process chain – событийная цепочка процесса) – диаграмма для детального описания процессов. PSD (Process selection diagram – диаграмма выбора процессов) – диаграмма для матричного представления сценариев однотипных процессов. Information carrier diagram – диаграмма классификации документов.

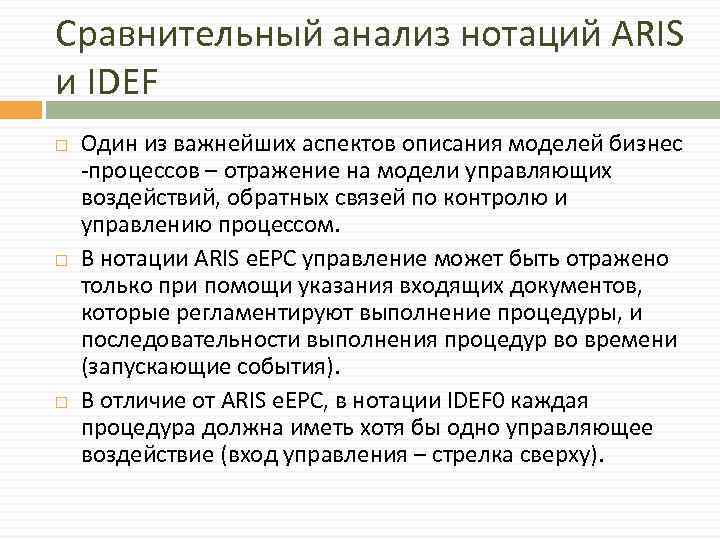

Сравнительный анализ нотаций ARIS и IDEF Один из важнейших аспектов описания моделей бизнес -процессов – отражение на модели управляющих воздействий, обратных связей по контролю и управлению процессом. В нотации ARIS е. ЕРС управление может быть отражено только при помощи указания входящих документов, которые регламентируют выполнение процедуры, и последовательности выполнения процедур во времени (запускающие события). В отличие от ARIS е. ЕРС, в нотации IDEF 0 каждая процедура должна иметь хотя бы одно управляющее воздействие (вход управления – стрелка сверху).

Иллюстрация проблем Функция 4 является контрольной и служит для проверки результатов выполнения функций 2 и 3. Но данная модель не отвечает на вопросы: 1) каким образом осуществляется управляющее воздействие на функции 2 и 3, показан только тот факт, что по ходу процесса возможен возврат и повторное выполнение функций 2 и 3; информация об этой обратной связи может быть раскрыта только в виде описания в атрибутах объектов модели; 2) какие документы (например, нормативы), распоряжения, внешние условия регламентируют выполнение функций.
