ПАКЕТ МОДЕЛИРУЮЩИХ ПРОГРАММ ХЕМКАД представляет собой эффективный инструмент для компьютерного моделирования химико-технологических процессов при разработке, модернизации и оптимизации химических, нефтехимических и нефтеперерабатывающих производств. ПМП ХЕМКАД позволяет решать задачи расчетнотехнологического проектирования химических производств и разработки технологического регламента для произвольного химикотехнологического процесса. ПМП ХЕМКАД – это пакет программ для моделирования и расчета технологических схем с рециклическими потоками органических и неорганических веществ и непрерывных смесей (в случае нефтяных фракций), а также энергетических потоков. 2

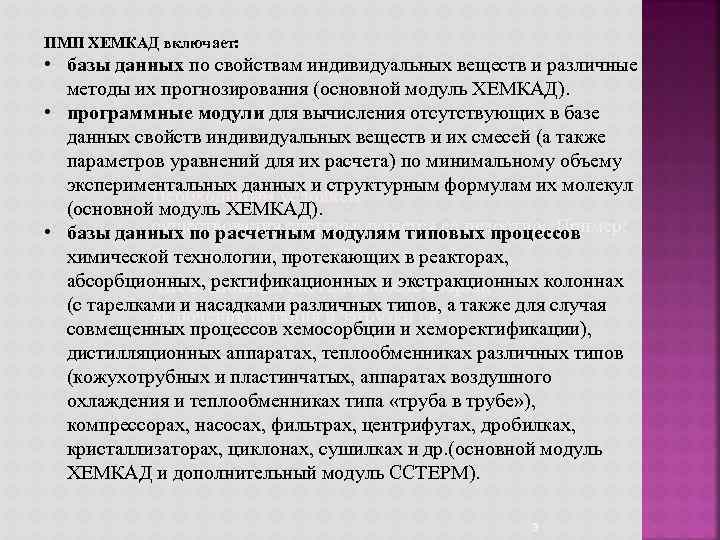

ПМП ХЕМКАД включает: • базы данных по свойствам индивидуальных веществ и различные методы их прогнозирования (основной модуль ХЕМКАД). • программные модули для вычисления отсутствующих в базе данных свойств индивидуальных веществ и их смесей (а также параметров уравнений для их расчета) по минимальному объему экспериментальных данных и структурным формулам их молекул Необходимым условием (основной модуль ХЕМКАД). существования системы является ее целостное Пример: • базы данных по расчетным модулям типовых процессов Отдельные запчасти ПК – не в реакторах, химической технологии, протекающих система. абсорбционных, ректификационных и экстракционных колоннах ПК становится системой после сборки, (с тарелками и насадками различных типов, а также для случая включения питания и загрузки ОС. совмещенных процессов хемосорбции и хеморектификации), дистилляционных аппаратах, теплообменниках различных типов (кожухотрубных и пластинчатых, аппаратах воздушного охлаждения и теплообменниках типа «труба в трубе» ), компрессорах, насосах, фильтрах, центрифугах, дробилках, кристаллизаторах, циклонах, сушилках и др. (основной модуль ХЕМКАД и дополнительный модуль ССТЕРМ). 3

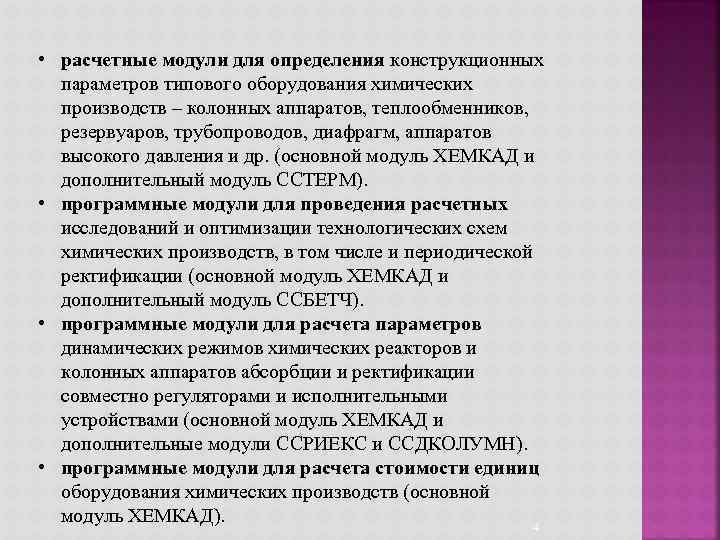

• расчетные модули для определения конструкционных параметров типового оборудования химических производств – колонных аппаратов, теплообменников, резервуаров, трубопроводов, диафрагм, аппаратов высокого давления и др. (основной модуль ХЕМКАД и дополнительный модуль ССТЕРМ). • программные модули для проведения расчетных исследований и оптимизации технологических схем химических производств, в том числе и периодической ректификации (основной модуль ХЕМКАД и дополнительный модуль ССБЕТЧ). • программные модули для расчета параметров динамических режимов химических реакторов и колонных аппаратов абсорбции и ректификации совместно регуляторами и исполнительными устройствами (основной модуль ХЕМКАД и дополнительные модули ССРИЕКС и ССДКОЛУМН). • программные модули для расчета стоимости единиц оборудования химических производств (основной модуль ХЕМКАД). 4

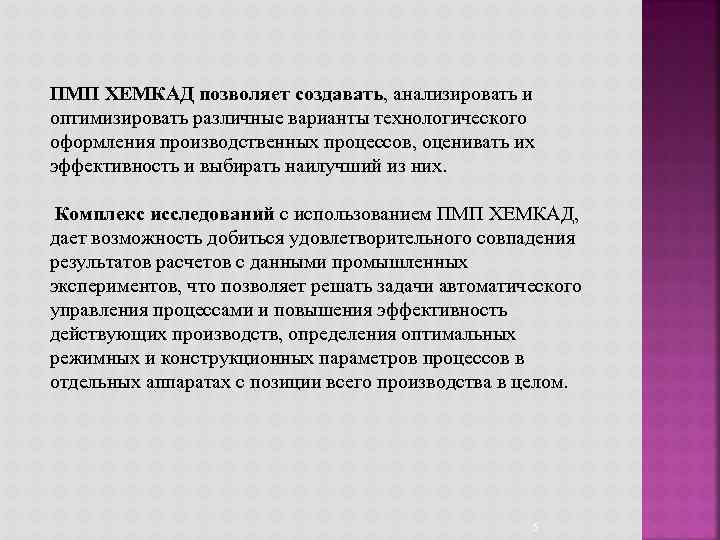

ПМП ХЕМКАД позволяет создавать, анализировать и оптимизировать различные варианты технологического оформления производственных процессов, оценивать их эффективность и выбирать наилучший из них. Комплекс исследований с использованием ПМП ХЕМКАД, дает возможность добиться удовлетворительного совпадения результатов расчетов с данными промышленных экспериментов, что позволяет решать задачи автоматического управления процессами и повышения эффективность действующих производств, определения оптимальных режимных и конструкционных параметров процессов в отдельных аппаратах с позиции всего производства в целом. 5

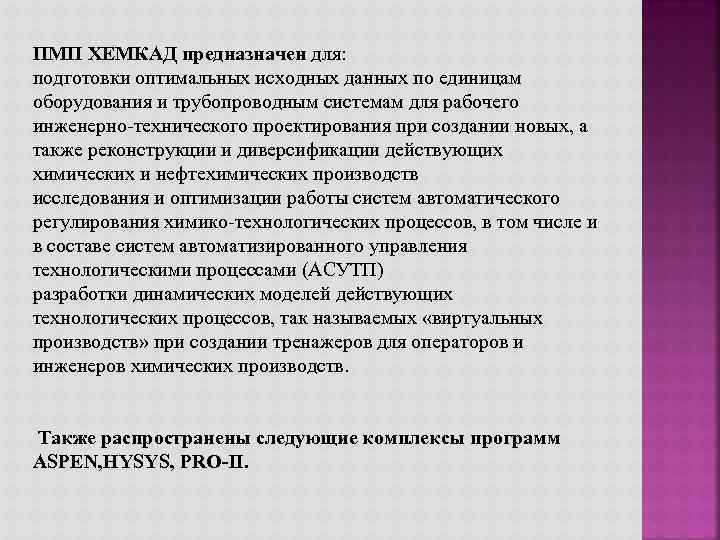

ПМП ХЕМКАД предназначен для: подготовки оптимальных исходных данных по единицам оборудования и трубопроводным системам для рабочего инженерно-технического проектирования при создании новых, а также реконструкции и диверсификации действующих химических и нефтехимических производств исследования и оптимизации работы систем автоматического регулирования химико-технологических процессов, в том числе и в составе систем автоматизированного управления технологическими процессами (АСУТП) разработки динамических моделей действующих технологических процессов, так называемых «виртуальных производств» при создании тренажеров для операторов и инженеров химических производств. Также распространены следующие комплексы программ ASPEN, HYSYS, PRO-II.

Math. CAD (МАТКАД) 7

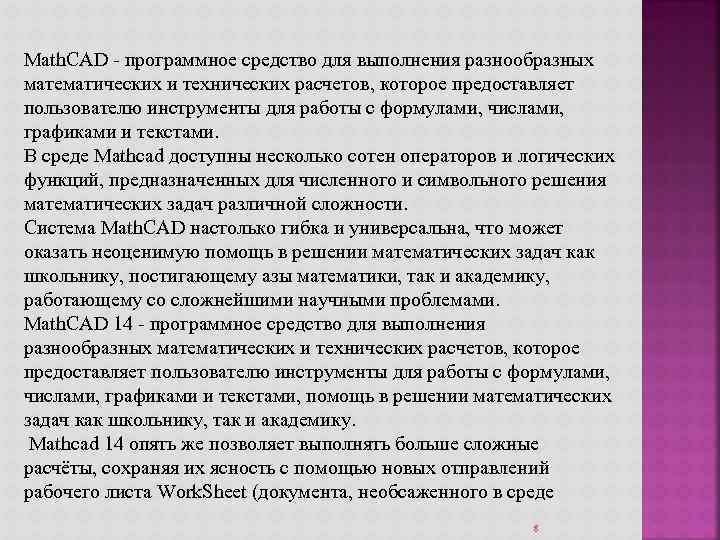

Math. CAD - программное средство для выполнения разнообразных математических и технических расчетов, которое предоставляет пользователю инструменты для работы с формулами, числами, графиками и текстами. В среде Mathcad доступны несколько сотен операторов и логических функций, предназначенных для численного и символьного решения математических задач различной сложности. Система Math. CAD настолько гибка и универсальна, что может оказать неоценимую помощь в решении математических задач как школьнику, постигающему азы математики, так и академику, работающему со сложнейшими научными проблемами. Math. CAD 14 - программное средство для выполнения разнообразных математических и технических расчетов, которое предоставляет пользователю инструменты для работы с формулами, числами, графиками и текстами, помощь в решении математических задач как школьнику, так и академику. Mathcad 14 опять же позволяет выполнять больше сложные расчёты, сохраняя их ясность с помощью новых отправлений рабочего листа Work. Sheet (документа, необсаженного в среде 8

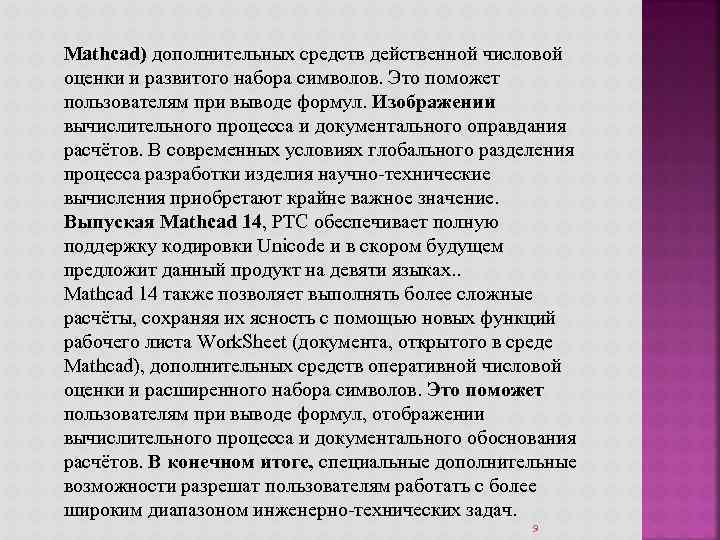

Mathcad) дополнительных средств действенной числовой оценки и развитого набора символов. Это поможет пользователям при выводе формул. Изображении вычислительного процесса и документального оправдания расчётов. В современных условиях глобального разделения процесса разработки изделия научно-технические вычисления приобретают крайне важное значение. Выпуская Mathcad 14, PTC обеспечивает полную поддержку кодировки Unicode и в скором будущем предложит данный продукт на девяти языках. . Mathcad 14 также позволяет выполнять более сложные расчёты, сохраняя их ясность с помощью новых функций рабочего листа Work. Sheet (документа, открытого в среде Mathcad), дополнительных средств оперативной числовой оценки и расширенного набора символов. Это поможет пользователям при выводе формул, отображении вычислительного процесса и документального обоснования расчётов. В конечном итоге, специальные дополнительные возможности разрешат пользователям работать с более широким диапазоном инженерно-технических задач. 9

Microsoft Excel 10

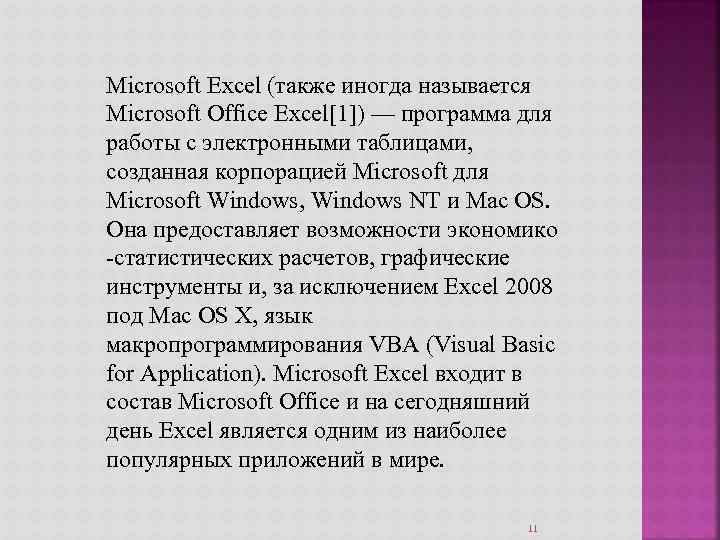

Microsoft Excel (также иногда называется Microsoft Office Excel[1]) — программа для работы с электронными таблицами, созданная корпорацией Microsoft для Microsoft Windows, Windows NT и Mac OS. Она предоставляет возможности экономико -статистических расчетов, графические инструменты и, за исключением Excel 2008 под Mac OS X, язык макропрограммирования VBA (Visual Basic for Application). Microsoft Excel входит в состав Microsoft Office и на сегодняшний день Excel является одним из наиболее популярных приложений в мире. 11
