«МОДЕЛИ СЛОЖНЫХ СИСТЕМ »

Сложная система — составной объект, части которого можно рассматривать как системы, закономерно объединенные в единое целое в соответствии с определенными принципами или связанные между собой заданными отношениями.

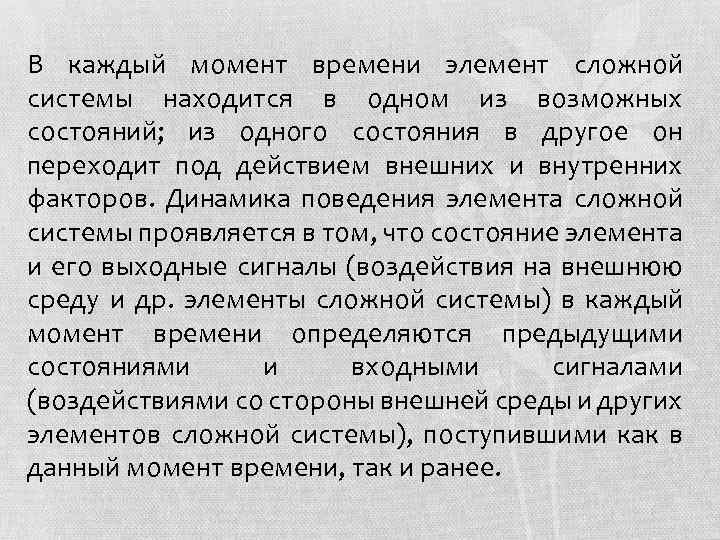

В каждый момент времени элемент сложной системы находится в одном из возможных состояний; из одного состояния в другое он переходит под действием внешних и внутренних факторов. Динамика поведения элемента сложной системы проявляется в том, что состояние элемента и его выходные сигналы (воздействия на внешнюю среду и др. элементы сложной системы) в каждый момент времени определяются предыдущими состояниями и входными сигналами (воздействиями со стороны внешней среды и других элементов сложной системы), поступившими как в данный момент времени, так и ранее.

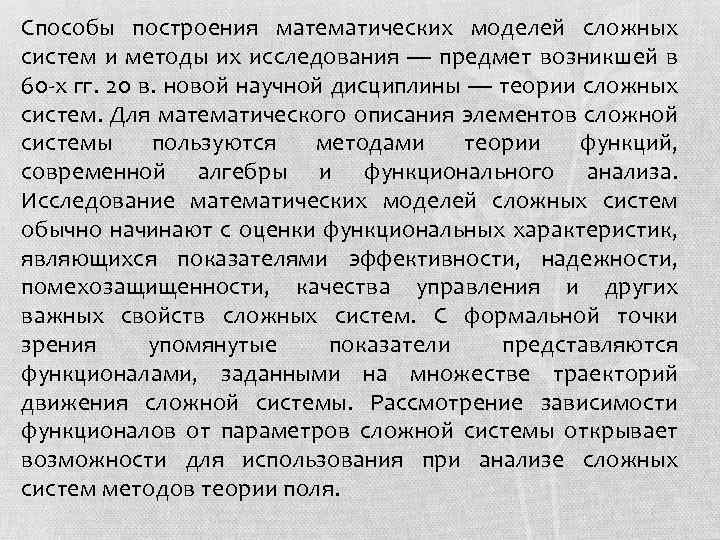

Способы построения математических моделей сложных систем и методы их исследования — предмет возникшей в 60 -х гг. 20 в. новой научной дисциплины — теории сложных систем. Для математического описания элементов сложной системы пользуются методами теории функций, современной алгебры и функционального анализа. Исследование математических моделей сложных систем обычно начинают с оценки функциональных характеристик, являющихся показателями эффективности, надежности, помехозащищенности, качества управления и других важных свойств сложных систем. С формальной точки зрения упомянутые показатели представляются функционалами, заданными на множестве траекторий движения сложной системы. Рассмотрение зависимости функционалов от параметров сложной системы открывает возможности для использования при анализе сложных систем методов теории поля.

Пример типичных моделей сложных систем: В области организации производства и технологии — производственный комплекс предприятия как совокупность производственных комплексов цехов и участков, каждый из которых содержит некоторое число технологических линий; последние состоят из станков и агрегатов, рассматриваемых обычно как элементы сложной системы.

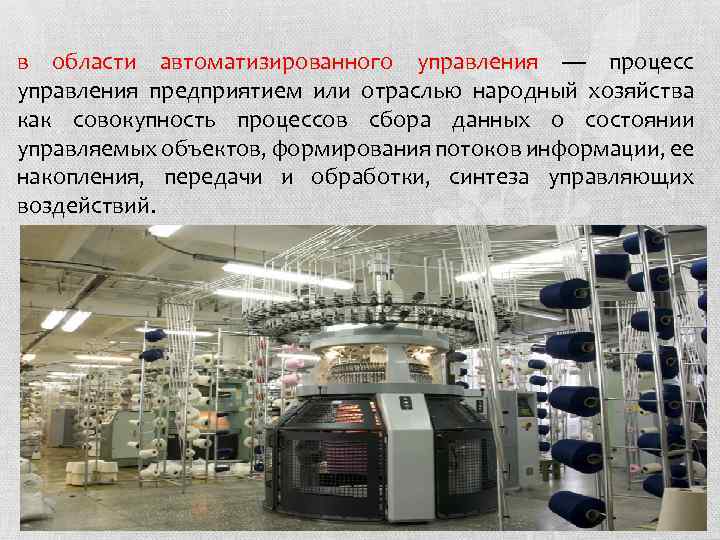

в области автоматизированного управления — процесс управления предприятием или отраслью народный хозяйства как совокупность процессов сбора данных о состоянии управляемых объектов, формирования потоков информации, ее накопления, передачи и обработки, синтеза управляющих воздействий.

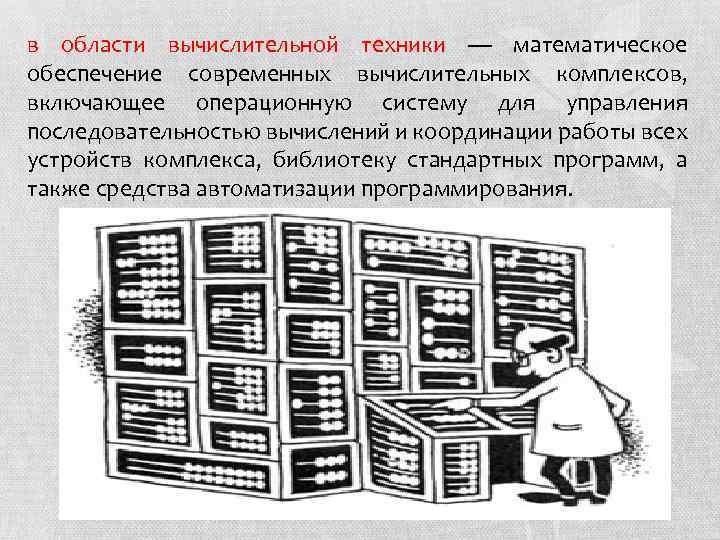

в области вычислительной техники — математическое обеспечение современных вычислительных комплексов, включающее операционную систему для управления последовательностью вычислений и координации работы всех устройств комплекса, библиотеку стандартных программ, а также средства автоматизации программирования.

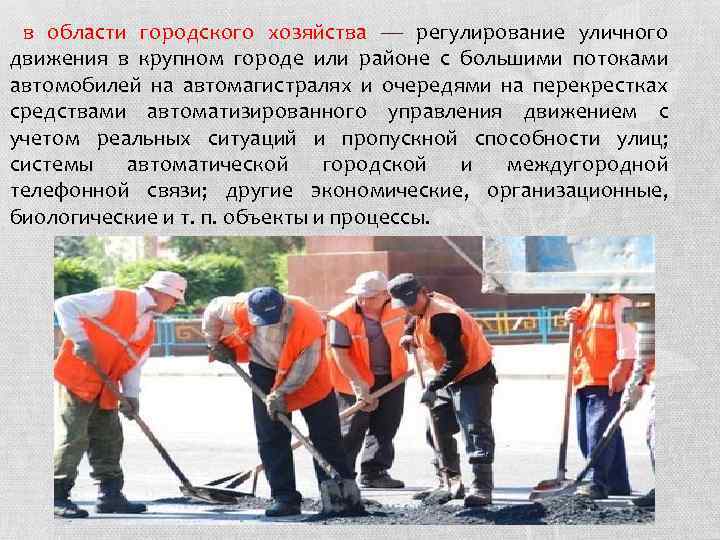

в области городского хозяйства — регулирование уличного движения в крупном городе или районе с большими потоками автомобилей на автомагистралях и очередями на перекрестках средствами автоматизированного управления движением с учетом реальных ситуаций и пропускной способности улиц; системы автоматической городской и междугородной телефонной связи; другие экономические, организационные, биологические и т. п. объекты и процессы.

Методы исследования сложных систем Основной метод исследования — математическое моделирование, в том числе имитация процессов функционирования сложной системы на ЭВМ (машинный эксперимент). Для моделирования сложной системы необходимо формализовать процессы ее функционирования, т. е. представить эти процессы в виде последовательности четко определяемых событий, явлений или процедур, и затем построить математическое описание сложной системы. Элементы сложной системы обычно описывают в виде динамических систем (в широком смысле), к которым, кроме классических динамических систем, относят также и другие детерминистические и стохастические объекты — такие как конечные автоматы, вероятностные автоматы, системы массового обслуживания, кусочно-линейные агрегаты и т. п.

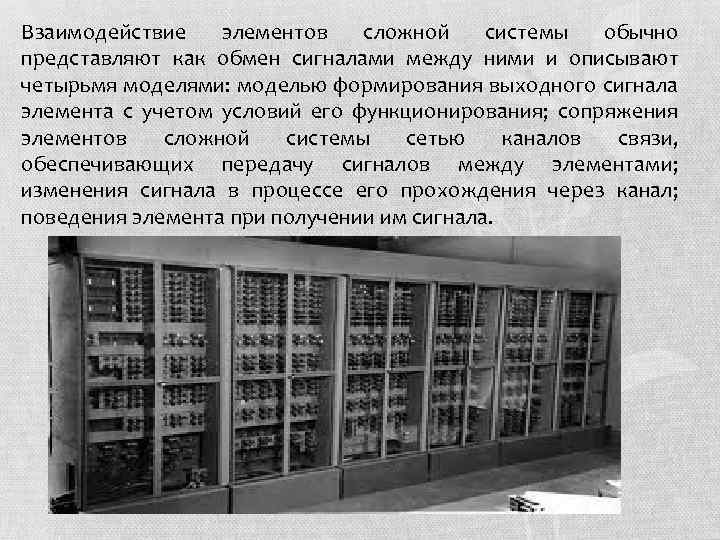

Взаимодействие элементов сложной системы обычно представляют как обмен сигналами между ними и описывают четырьмя моделями: моделью формирования выходного сигнала элемента с учетом условий его функционирования; сопряжения элементов сложной системы сетью каналов связи, обеспечивающих передачу сигналов между элементами; изменения сигнала в процессе его прохождения через канал; поведения элемента при получении им сигнала.

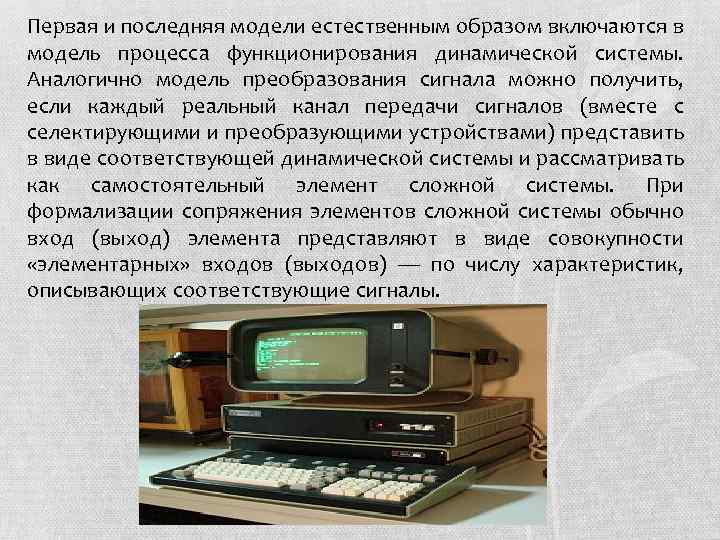

Первая и последняя модели естественным образом включаются в модель процесса функционирования динамической системы. Аналогично модель преобразования сигнала можно получить, если каждый реальный канал передачи сигналов (вместе с селектирующими и преобразующими устройствами) представить в виде соответствующей динамической системы и рассматривать как самостоятельный элемент сложной системы. При формализации сопряжения элементов сложной системы обычно вход (выход) элемента представляют в виде совокупности «элементарных» входов (выходов) — по числу характеристик, описывающих соответствующие сигналы.

Предполагается, что характеристики сигналов передаются в сложной системе независимо друг от друга по «элементарным каналам» , связывающим входы и выходы соответствующих элементом. Сопряжение элементов сложной системы задается соотношением, по которому данному входу r-го элемента ставится в соответствие тот выход j-го элемента, который связан с ним «элементарным каналом» . Если сложная система расчленена на подсистемы, содержащие два элемента и более, то для описания каждой подсистемы необходима соответствующая одноуровневая схема сопряжения; кроме того, нужна схема сопряжения второго уровня для описания связей между подсистемами.

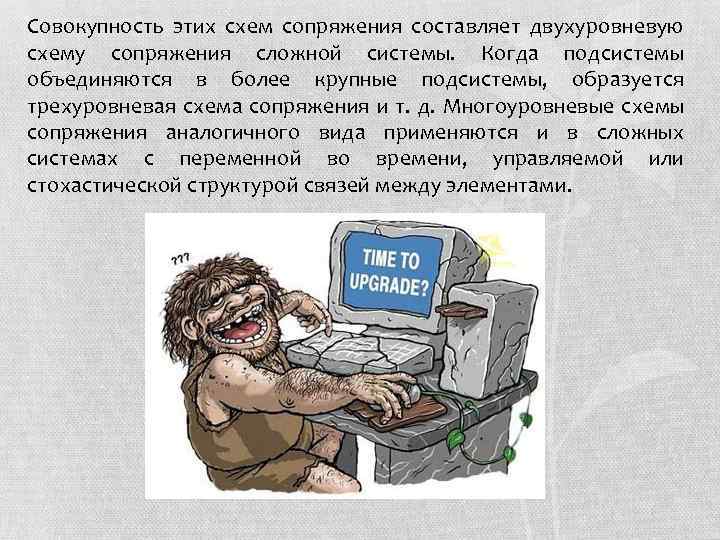

Совокупность этих схем сопряжения составляет двухуровневую схему сопряжения сложной системы. Когда подсистемы объединяются в более крупные подсистемы, образуется трехуровневая схема сопряжения и т. д. Многоуровневые схемы сопряжения аналогичного вида применяются и в сложных системах с переменной во времени, управляемой или стохастической структурой связей между элементами.

Сложная система с многоуровневой схемой сопряжения, элементы которой являются динамическими системами, можно также рассматривать как динамическую систему; ее характеристики определяются характеристиками элементов и схемой сопряжения. Поэтому на сложной системы можно распространить постановку и методы решения многих задач, относящихся к анализу и синтезу классических динамических систем, конечных и вероятностных автоматов, систем массового обслуживания и т. д.
