Модель MUSIC

Модель MUSIC

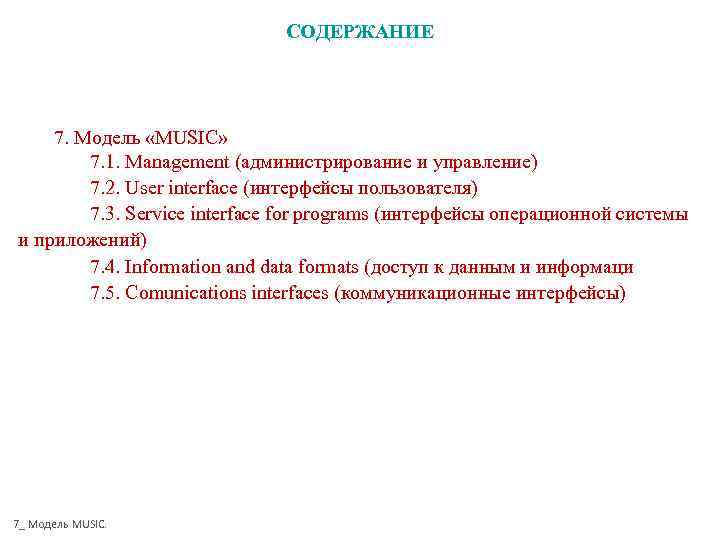

СОДЕРЖАНИЕ 7. Модель «MUSIC» 7. 1. Management (администрирование и управление) 7. 2. User interface (интерфейсы пользователя) 7. 3. Service interface for programs (интерфейсы операционной системы и приложений) 7. 4. Information and data formats (доступ к данным и информаци 7. 5. Comunications interfaces (коммуникационные интерфейсы) 7_ Модель MUSIC.

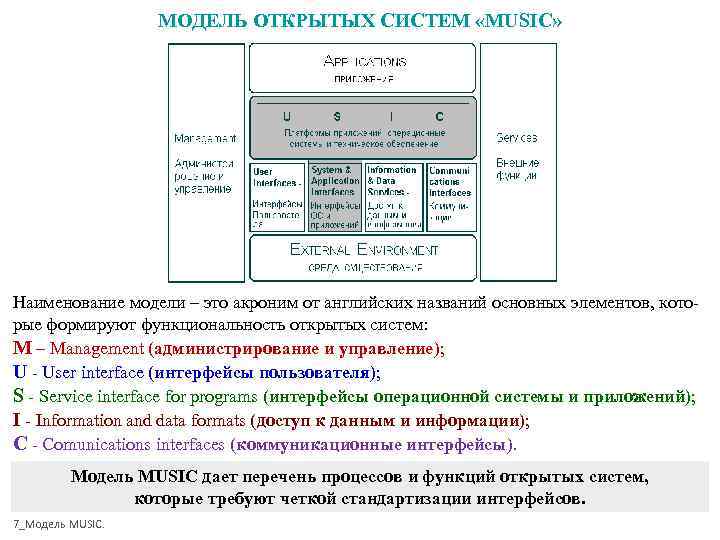

МОДЕЛЬ ОТКРЫТЫХ СИСТЕМ «MUSIC» Наименование модели – это акроним от английских названий основных элементов, кото- рые формируют функциональность открытых систем: M – Management (администрирование и управление); U - User interface (интерфейсы пользователя); S - Service interface for programs (интерфейсы операционной системы и приложений); I - Information and data formats (доступ к данным и информации); C - Comunications interfaces (коммуникационные интерфейсы). Модель MUSIC дает перечень процессов и функций открытых систем, которые требуют четкой стандартизации интерфейсов. 7_Модель MUSIC.

МОДЕЛЬ ОТКРЫТЫХ СИСТЕМ «MUSIC» Интерфейсы пользователя Интерфейс системного администратора Интерфейсы приложений Коммуникационные интерфейсы Интерфейсы доступа к данным 7_Модель MUSIC.

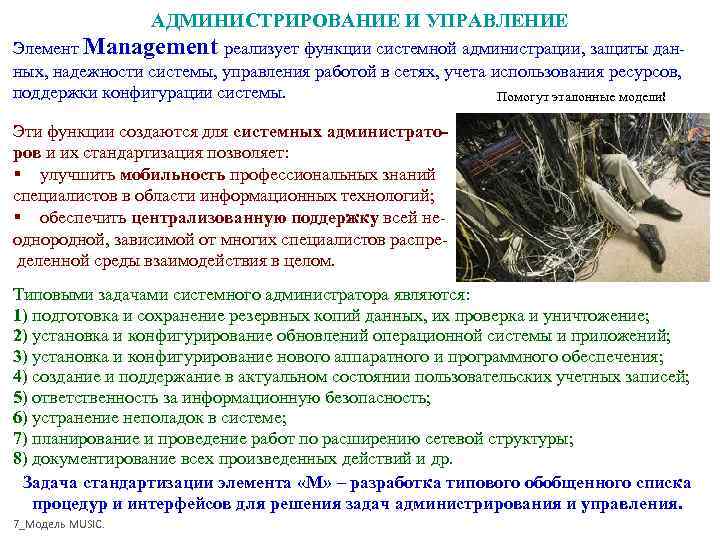

АДМИНИСТРИРОВАНИЕ И УПРАВЛЕНИЕ Элемент Management реализует функции системной администрации, защиты дан- ных, надежности системы, управления работой в сетях, учета использования ресурсов, поддержки конфигурации системы. Помогут эталонные модели! Эти функции создаются для системных администрато- ров и их стандартизация позволяет: § улучшить мобильность профессиональных знаний специалистов в области информационных технологий; § обеспечить централизованную поддержку всей не- однородной, зависимой от многих специалистов распре- деленной среды взаимодействия в целом. Типовыми задачами системного администратора являются: 1) подготовка и сохранение резервных копий данных, их проверка и уничтожение; 2) установка и конфигурирование обновлений операционной системы и приложений; 3) установка и конфигурирование нового аппаратного и программного обеспечения; 4) создание и поддержание в актуальном состоянии пользовательских учетных записей; 5) ответственность за информационную безопасность; 6) устранение неполадок в системе; 7) планирование и проведение работ по расширению сетевой структуры; 8) документирование всех произведенных действий и др. Задача стандартизации элемента «M» – разработка типового обобщенного списка процедур и интерфейсов для решения задач администрирования и управления. 7_Модель MUSIC.

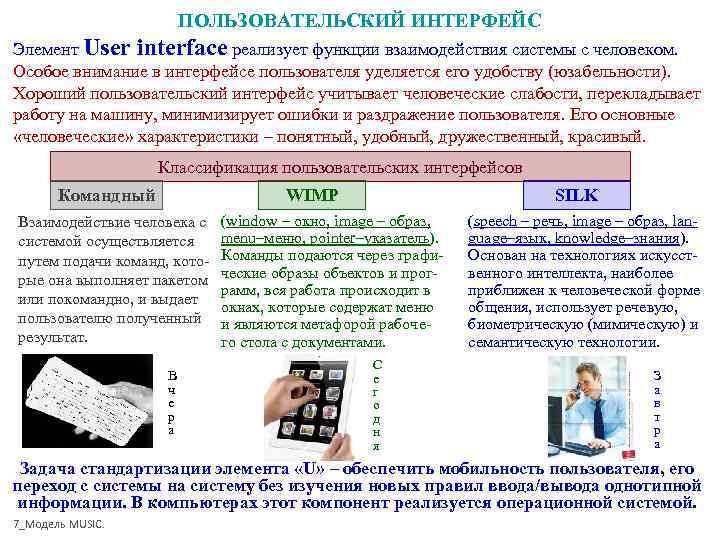

ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС Элемент User interface реализует функции взаимодействия системы с человеком. Особое внимание в интерфейсе пользователя уделяется его удобству (юзабельности). Хороший пользовательский интерфейс учитывает человеческие слабости, перекладывает работу на машину, минимизирует ошибки и раздражение пользователя. Его основные «человеческие» характеристики – понятный, удобный, дружественный, красивый. Классификация пользовательских интерфейсов Командный WIMP SILK Взаимодействие человека с (window – окно, image – образ, (speech – речь, image – образ, lan- системой осуществляется menu–меню, pointer–указатель). guage–язык, knowledge–знания). путем подачи команд, кото- Команды подаются через графи- Основан на технологиях искусст- рые она выполняет пакетом ческие образы объектов и прог- венного интеллекта, наиболее рамм, вся работа происходит в приближен к человеческой форме или покомандно, и выдает окнах, которые содержат меню общения, использует речевую, пользователю полученный и являются метафорой рабоче- биометрическую (мимическую) и результат. го стола с документами. семантическую технологии. С В е З ч г а е о в р д т а н р я а Задача стандартизации элемента «U» – обеспечить мобильность пользователя, его переход с системы на систему без изучения новых правил ввода/вывода однотипной информации. В компьютерах этот компонент реализуется операционной системой. 7_Модель MUSIC.

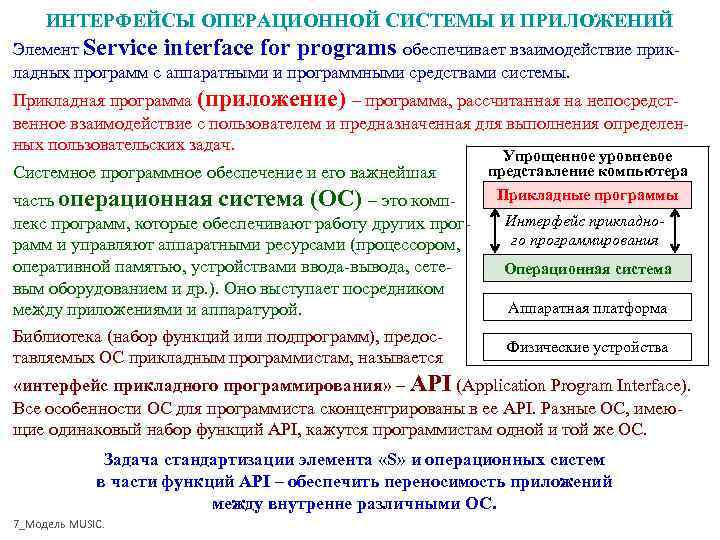

ИНТЕРФЕЙСЫ ОПЕРАЦИОННОЙ СИСТЕМЫ И ПРИЛОЖЕНИЙ Элемент Service interface for programs обеспечивает взаимодействие прик- ладных программ с аппаратными и программными средствами системы. Прикладная программа (приложение) – программа, рассчитанная на непосредст- венное взаимодействие с пользователем и предназначенная для выполнения определен- ных пользовательских задач. Упрощенное уровневое Системное программное обеспечение и его важнейшая представление компьютера часть операционная система (ОС) – это комп- Прикладные программы лекс программ, которые обеспечивают работу других прог- Интерфейс прикладно- рамм и управляют аппаратными ресурсами (процессором, го программирования оперативной памятью, устройствами ввода-вывода, сете- Операционная система вым оборудованием и др. ). Оно выступает посредником между приложениями и аппаратурой. Аппаратная платформа Библиотека (набор функций или подпрограмм), предос- Физические устройства тавляемых ОС прикладным программистам, называется «интерфейс прикладного программирования» – API (Application Program Interface). Все особенности ОС для программиста сконцентрированы в ее API. Разные ОС, имею- щие одинаковый набор функций API, кажутся программистам одной и той же ОС. Задача стандартизации элемента «S» и операционных систем в части функций API – обеспечить переносимость приложений между внутренне различными ОС. 7_Модель MUSIC.

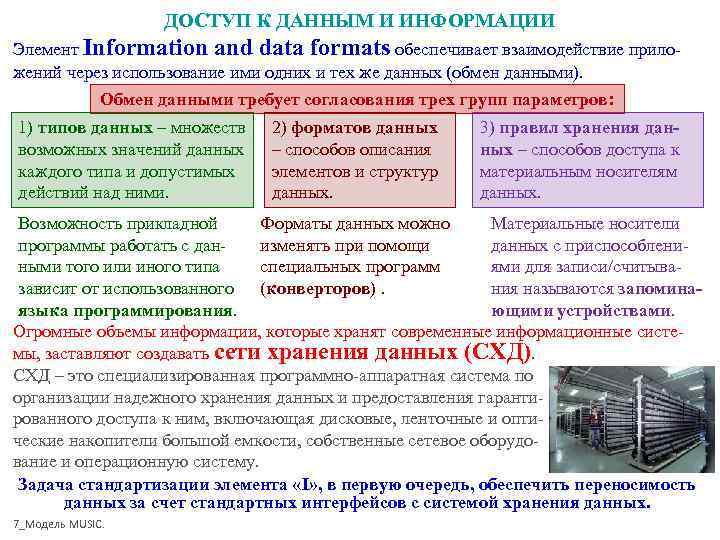

ДОСТУП К ДАННЫМ И ИНФОРМАЦИИ Элемент Information and data formats обеспечивает взаимодействие прило- жений через использование ими одних и тех же данных (обмен данными). Обмен данными требует согласования трех групп параметров: 1) типов данных – множеств 2) форматов данных 3) правил хранения дан- возможных значений данных – способов описания ных – способов доступа к каждого типа и допустимых элементов и структур материальным носителям действий над ними. данных. Возможность прикладной Форматы данных можно Материальные носители программы работать с дан- изменять при помощи данных с приспособлени- ными того или иного типа специальных программ ями для записи/считыва- зависит от использованного (конверторов). ния называются запомина- языка программирования. ющими устройствами. Огромные объемы информации, которые хранят современные информационные систе- мы, заставляют создавать сети хранения данных (СХД). СХД – это специализированная программно-аппаратная система по организации надежного хранения данных и предоставления гаранти- рованного доступа к ним, включающая дисковые, ленточные и опти- ческие накопители большой емкости, собственные сетевое оборудо- вание и операционную систему. Задача стандартизации элемента «I» , в первую очередь, обеспечить переносимость данных за счет стандартных интерфейсов с системой хранения данных. 7_Модель MUSIC.

КОММУНИКАЦИОННЫЕ ИНТЕРФЕЙСЫ Элемент Comunications interfaces обеспечивает об- мен данными между открытыми системами по неоднородным локальным и глобальным телекоммуникационным сетям. В процессе взаимодействия открытая система рассматривает- ся как единое целое. Главное – обеспечить передачу данных к другой открытой системе через соединения из неоднородных участков сетей, которые могут отличаться технологическими, энергетическими, логичес- кими, экономическими, надежностными и другими характеристиками. Тип данных Объект стандартизации Данные Процессы предоставления информационных услуг, использующих локальным телекоммуникационные сервисы Сегменты Адресация приложений открытых систем и процесс передачи данных между приложениями разных открытых систем Пакеты Адресация локальных сетей и процесс передачи данных по глобальным сетям между локальными сетями Кадры Адресация открытых систем и процесс передачи данных по локальным сетям между открытыми системами Биты Процесс физической передачи цифровых данных по каналу связи Задача стандартизации элемента «С» обеспечить информационное взаимодействие территориально разнесенных пользователей за счет стандартных интерфейсов открытых систем с телекоммуникационными сетями. 7_Модель MUSIC.

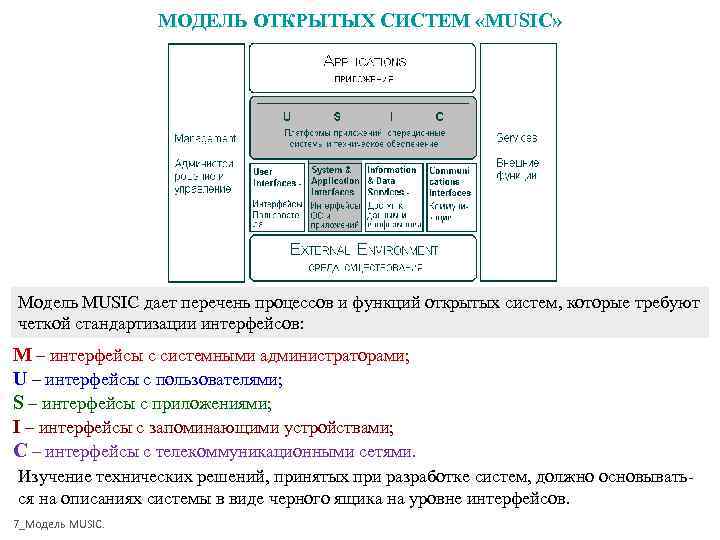

МОДЕЛЬ ОТКРЫТЫХ СИСТЕМ «MUSIC» Модель MUSIC дает перечень процессов и функций открытых систем, которые требуют четкой стандартизации интерфейсов: M – интерфейсы с системными администраторами; U – интерфейсы с пользователями; S – интерфейсы с приложениями; I – интерфейсы с запоминающими устройствами; C – интерфейсы с телекоммуникационными сетями. Изучение технических решений, принятых при разработке систем, должно основывать- ся на описаниях системы в виде черного ящика на уровне интерфейсов. 7_Модель MUSIC.
