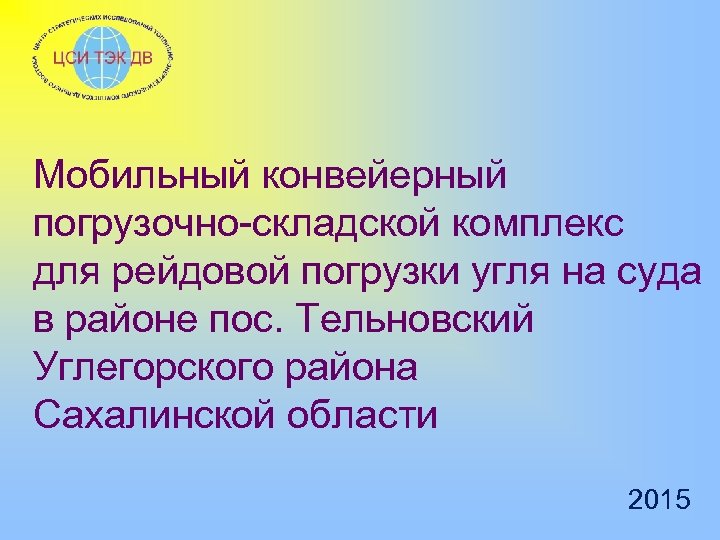

Мобильный конвейерный погрузочно-складской комплекс для рейдовой погрузки угля на суда в районе пос. Тельновский Мобильный конвейерный погрузочно-складской комплекс для рейдовой погрузки угля на суда в районе пос. Тельновский Углегорского района Сахалинской области 2015

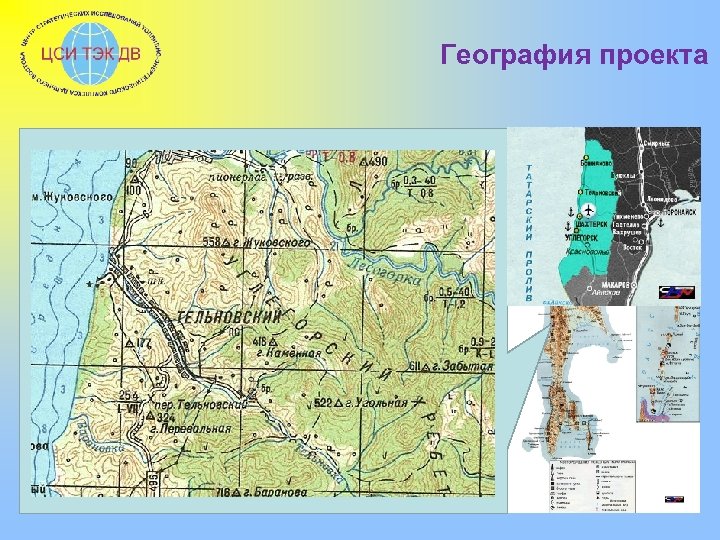

География проекта География проекта

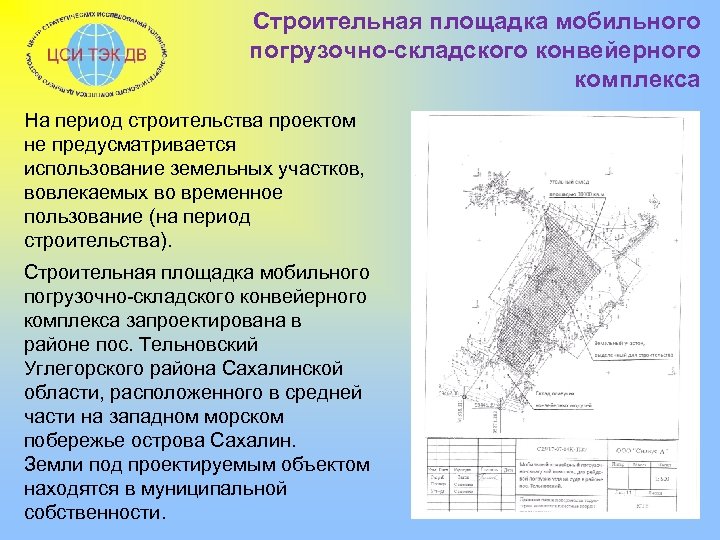

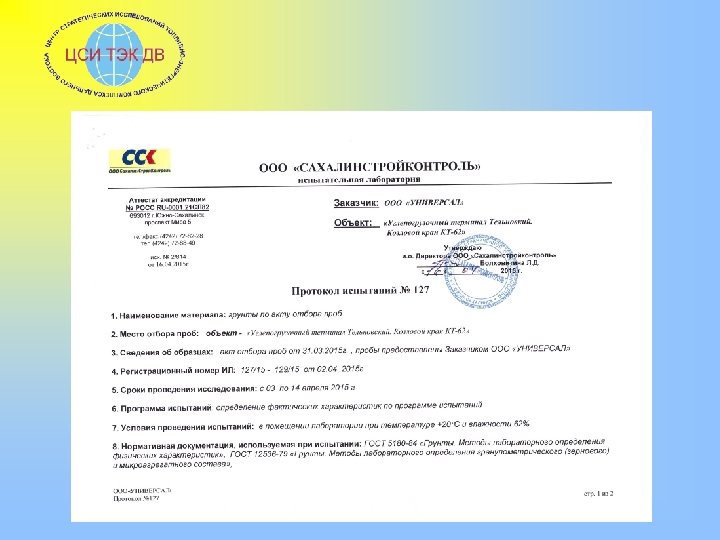

Строительная площадка мобильного погрузочно-складского конвейерного комплекса На период строительства проектом не предусматривается использование земельных Строительная площадка мобильного погрузочно-складского конвейерного комплекса На период строительства проектом не предусматривается использование земельных участков, вовлекаемых во временное пользование (на период строительства). Строительная площадка мобильного погрузочно-складского конвейерного комплекса запроектирована в районе пос. Тельновский Углегорского района Сахалинской области, расположенного в средней части на западном морском побережье острова Сахалин. Земли под проектируемым объектом находятся в муниципальной собственности.

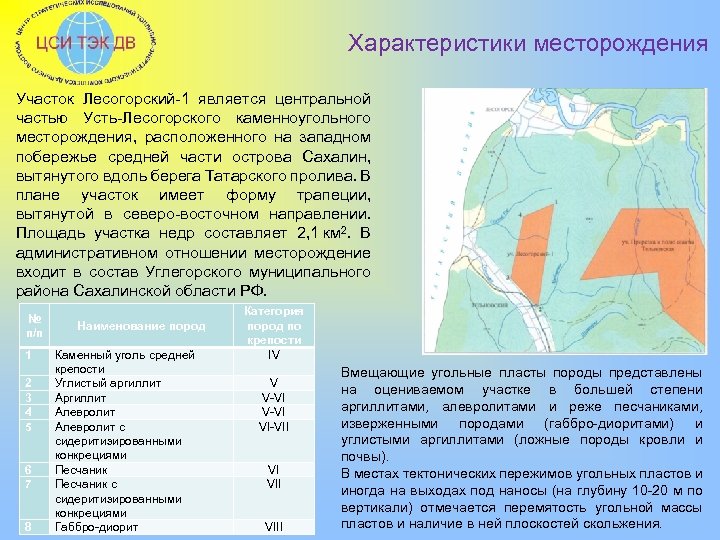

Характеристики месторождения Участок Лесогорский-1 является центральной частью Усть-Лесогорского каменноугольного месторождения, расположенного на западном побережье Характеристики месторождения Участок Лесогорский-1 является центральной частью Усть-Лесогорского каменноугольного месторождения, расположенного на западном побережье средней части острова Сахалин, вытянутого вдоль берега Татарского пролива. В плане участок имеет форму трапеции, вытянутой в северо-восточном направлении. Площадь участка недр составляет 2, 1 км 2. В административном отношении месторождение входит в состав Углегорского муниципального района Сахалинской области РФ. № п/п 1 2 3 4 5 6 7 8 Наименование пород Каменный уголь средней крепости Углистый аргиллит Алевролит с сидеритизированными конкрециями Песчаник с сидеритизированными конкрециями Габбро-диорит Категория пород по крепости IV V V-VI VI-VII VI VIII Вмещающие угольные пласты породы представлены на оцениваемом участке в большей степени аргиллитами, алевролитами и реже песчаниками, изверженными породами (габбро-диоритами) и углистыми аргиллитами (ложные породы кровли и почвы). В местах тектонических пережимов угольных пластов и иногда на выходах под наносы (на глубину 10 -20 м по вертикали) отмечается перемятость угольной массы пластов и наличие в ней плоскостей скольжения.

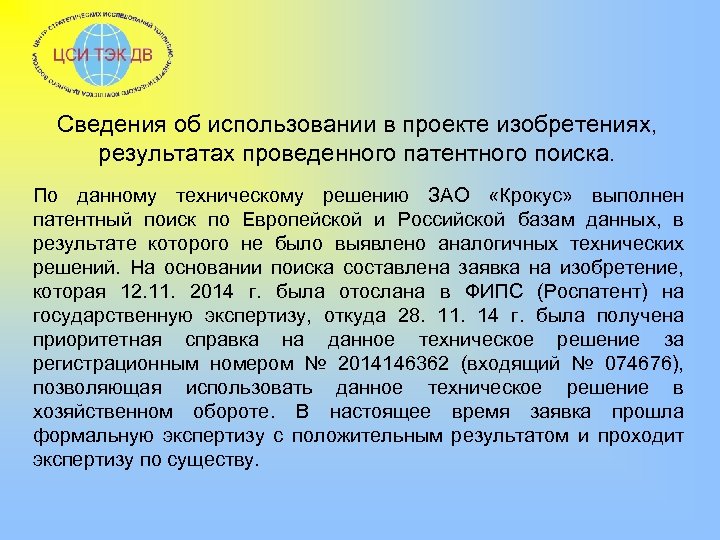

Сведения об использовании в проекте изобретениях, результатах проведенного патентного поиска. По данному техническому решению Сведения об использовании в проекте изобретениях, результатах проведенного патентного поиска. По данному техническому решению ЗАО «Крокус» выполнен патентный поиск по Европейской и Российской базам данных, в результате которого не было выявлено аналогичных технических решений. На основании поиска составлена заявка на изобретение, которая 12. 11. 2014 г. была отослана в ФИПС (Роспатент) на государственную экспертизу, откуда 28. 11. 14 г. была получена приоритетная справка на данное техническое решение за регистрационным номером № 2014146362 (входящий № 074676), позволяющая использовать данное техническое решение в хозяйственном обороте. В настоящее время заявка прошла формальную экспертизу с положительным результатом и проходит экспертизу по существу.

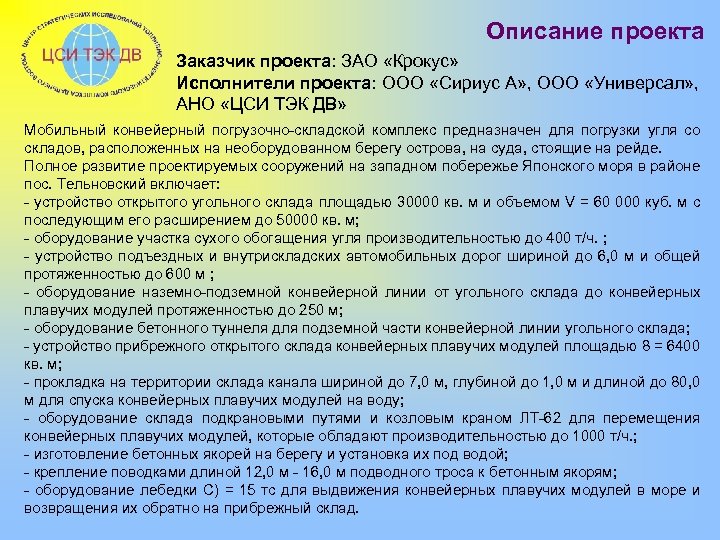

Описание проекта Заказчик проекта: ЗАО «Крокус» Исполнители проекта: ООО «Сириус А» , ООО «Универсал» Описание проекта Заказчик проекта: ЗАО «Крокус» Исполнители проекта: ООО «Сириус А» , ООО «Универсал» , АНО «ЦСИ ТЭК ДВ» Мобильный конвейерный погрузочно-складской комплекс предназначен для погрузки угля со складов, расположенных на необорудованном берегу острова, на суда, стоящие на рейде. Полное развитие проектируемых сооружений на западном побережье Японского моря в районе пос. Тельновский включает: - устройство открытого угольного склада площадью 30000 кв. м и объемом V = 60 000 куб. м с последующим его расширением до 50000 кв. м; - оборудование участка сухого обогащения угля производительностью до 400 т/ч. ; - устройство подъездных и внутрискладских автомобильных дорог шириной до 6, 0 м и общей протяженностью до 600 м ; - оборудование наземно-подземной конвейерной линии от угольного склада до конвейерных плавучих модулей протяженностью до 250 м; - оборудование бетонного туннеля для подземной части конвейерной линии угольного склада; - устройство прибрежного открытого склада конвейерных плавучих модулей площадью 8 = 6400 кв. м; - прокладка на территории склада канала шириной до 7, 0 м, глубиной до 1, 0 м и длиной до 80, 0 м для спуска конвейерных плавучих модулей на воду; - оборудование склада подкрановыми путями и козловым краном ЛТ-62 для перемещения конвейерных плавучих модулей, которые обладают производительностью до 1000 т/ч. ; - изготовление бетонных якорей на берегу и установка их под водой; - крепление поводками длиной 12, 0 м - 16, 0 м подводного троса к бетонным якорям; - оборудование лебедки С) = 15 тс для выдвижения конвейерных плавучих модулей в море и возвращения их обратно на прибрежный склад.

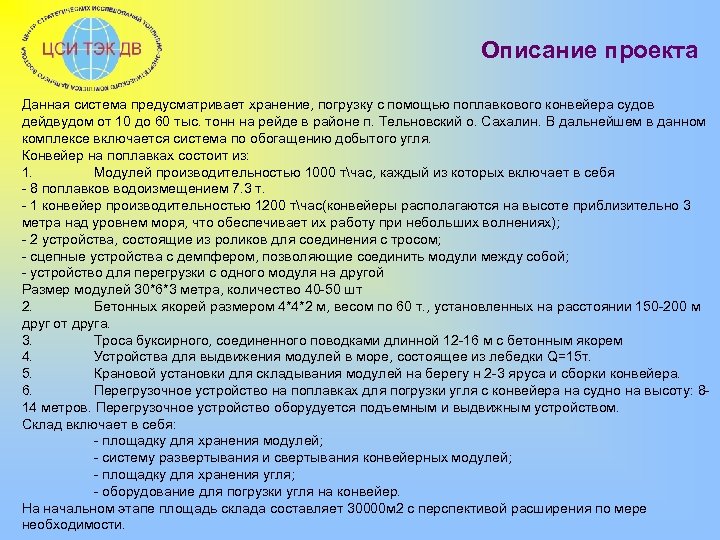

Описание проекта Данная система предусматривает хранение, погрузку с помощью поплавкового конвейера судов дейдвудом от Описание проекта Данная система предусматривает хранение, погрузку с помощью поплавкового конвейера судов дейдвудом от 10 до 60 тыс. тонн на рейде в районе п. Тельновский о. Сахалин. В дальнейшем в данном комплексе включается система по обогащению добытого угля. Конвейер на поплавках состоит из: 1. Модулей производительностью 1000 тчас, каждый из которых включает в себя - 8 поплавков водоизмещением 7. 3 т. - 1 конвейер производительностью 1200 тчас(конвейеры располагаются на высоте приблизительно 3 метра над уровнем моря, что обеспечивает их работу при небольших волнениях); - 2 устройства, состоящие из роликов для соединения с тросом; - сцепные устройства с демпфером, позволяющие соединить модули между собой; - устройство для перегрузки с одного модуля на другой Размер модулей 30*6*3 метра, количество 40 -50 шт 2. Бетонных якорей размером 4*4*2 м, весом по 60 т. , установленных на расстоянии 150 -200 м друг от друга. 3. Троса буксирного, соединенного поводками длинной 12 -16 м с бетонным якорем 4. Устройства для выдвижения модулей в море, состоящее из лебедки Q=15 т. 5. Крановой установки для складывания модулей на берегу н 2 -3 яруса и сборки конвейера. 6. Перегрузочное устройство на поплавках для погрузки угля с конвейера на судно на высоту: 814 метров. Перегрузочное устройство оборудуется подъемным и выдвижным устройством. Склад включает в себя: - площадку для хранения модулей; - систему развертывания и свертывания конвейерных модулей; - площадку для хранения угля; - оборудование для погрузки угля на конвейер. На начальном этапе площадь склада составляет 30000 м 2 с перспективой расширения по мере необходимости.

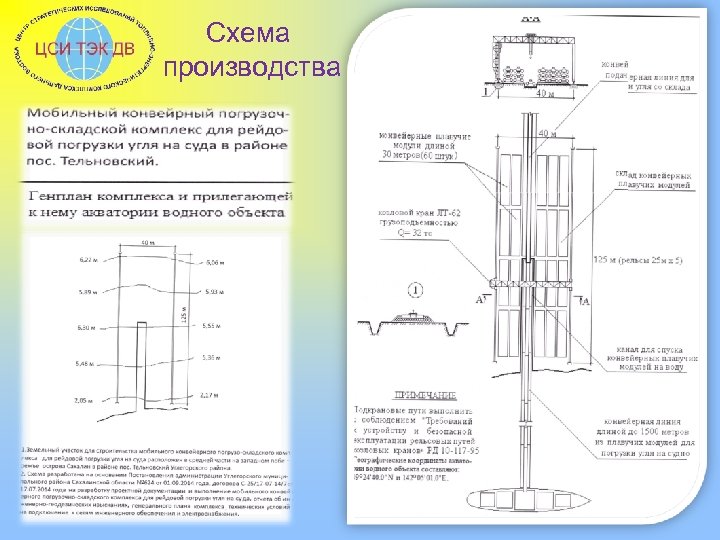

Схема производства Схема производства

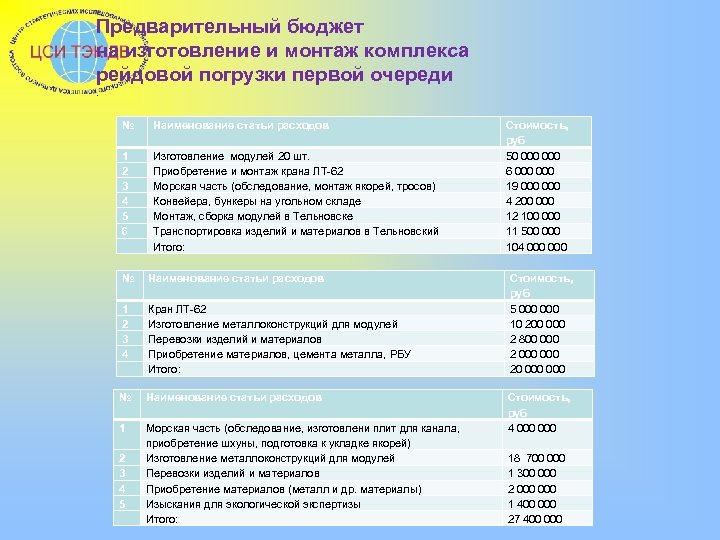

Предварительный бюджет на изготовление и монтаж комплекса рейдовой погрузки первой очереди. № Наименование статьи Предварительный бюджет на изготовление и монтаж комплекса рейдовой погрузки первой очереди. № Наименование статьи расходов 1 2 3 4 5 6 Изготовление модулей 20 шт. Приобретение и монтаж крана ЛТ-62 Морская часть (обследование, монтаж якорей, тросов) Конвейера, бункеры на угольном складе Монтаж, сборка модулей в Тельновске Транспортировка изделий и материалов в Тельновский Итого: № Наименование статьи расходов 1 2 3 4 Кран ЛТ-62 Изготовление металлоконструкций для модулей Перевозки изделий и материалов Приобретение материалов, цемента металла, РБУ Итого: № Наименование статьи расходов 1 Морская часть (обследование, изготовлени плит для канала, приобретение шхуны, подготовка к укладке якорей) Изготовление металлоконструкций для модулей Перевозки изделий и материалов Приобретение материалов (металл и др. материалы) Изыскания для экологической экспертизы Итого: 2 3 4 5 Стоимость, руб 50 000 6 000 19 000 4 200 000 12 100 000 11 500 000 104 000 Стоимость, руб 5 000 10 200 000 2 800 000 20 000 Стоимость, руб 4 000 18 700 000 1 300 000 2 000 1 400 000 27 400 000

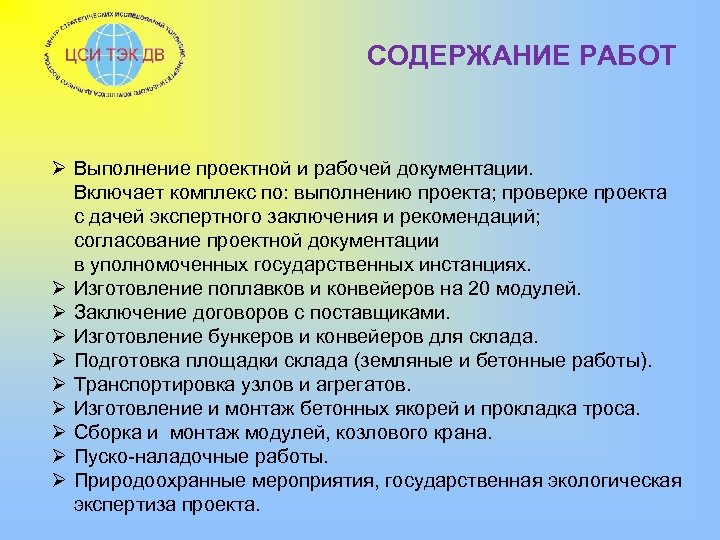

СОДЕРЖАНИЕ РАБОТ Ø Выполнение проектной и рабочей документации. Включает комплекс по: выполнению проекта; проверке СОДЕРЖАНИЕ РАБОТ Ø Выполнение проектной и рабочей документации. Включает комплекс по: выполнению проекта; проверке проекта с дачей экспертного заключения и рекомендаций; согласование проектной документации в уполномоченных государственных инстанциях. Ø Изготовление поплавков и конвейеров на 20 модулей. Ø Заключение договоров с поставщиками. Ø Изготовление бункеров и конвейеров для склада. Ø Подготовка площадки склада (земляные и бетонные работы). Ø Транспортировка узлов и агрегатов. Ø Изготовление и монтаж бетонных якорей и прокладка троса. Ø Сборка и монтаж модулей, козлового крана. Ø Пуско-наладочные работы. Ø Природоохранные мероприятия, государственная экологическая экспертиза проекта.

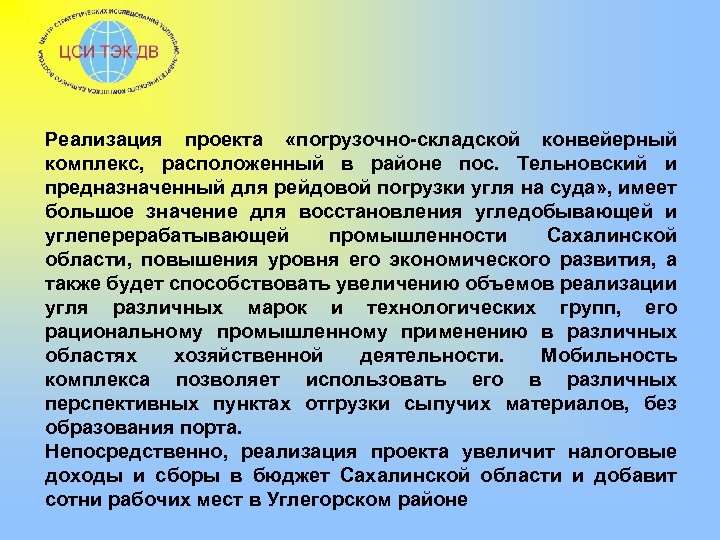

Реализация проекта «погрузочно-складской конвейерный комплекс, расположенный в районе пос. Тельновский и предназначенный для рейдовой Реализация проекта «погрузочно-складской конвейерный комплекс, расположенный в районе пос. Тельновский и предназначенный для рейдовой погрузки угля на суда» , имеет большое значение для восстановления угледобывающей и углеперерабатывающей промышленности Сахалинской области, повышения уровня его экономического развития, а также будет способствовать увеличению объемов реализации угля различных марок и технологических групп, его рациональному промышленному применению в различных областях хозяйственной деятельности. Мобильность комплекса позволяет использовать его в различных перспективных пунктах отгрузки сыпучих материалов, без образования порта. Непосредственно, реализация проекта увеличит налоговые доходы и сборы в бюджет Сахалинской области и добавит сотни рабочих мест в Углегорском районе
