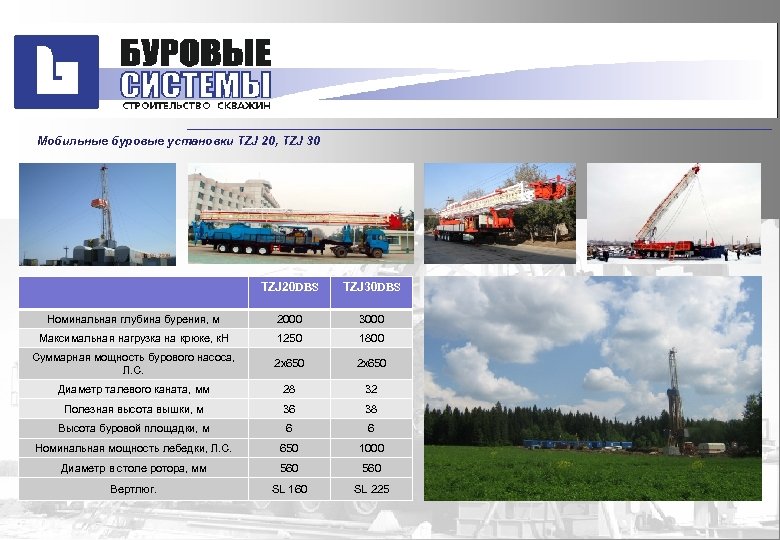

Мобильные буровые установки TZJ 20, TZJ 30 ТZJ 20 DBS ТZJ 30 DBS Номинальная глубина бурения, м 2000 3000 Максимальная нагрузка на крюке, к. Н 1250 1800 Суммарная мощность бурового насоса, Л. С. 2 х650 Диаметр талевого каната, мм 28 32 Полезная высота вышки, м 36 38 Высота буровой площадки, м 6 6 Номинальная мощность лебедки, Л. С. 650 1000 Диаметр в столе ротора, мм 560 Вертлюг. SL 160 SL 225

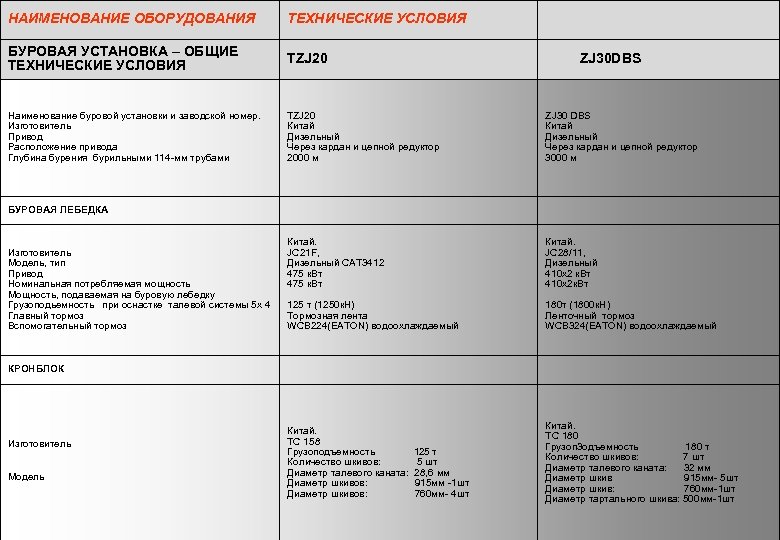

НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ ТЕХНИЧЕСКИЕ УСЛОВИЯ БУРОВАЯ УСТАНОВКА – ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ TZJ 20 ZJ 30 DBS Наименование буровой установки и заводской номер. Изготовитель Привод Расположение привода Глубина бурения бурильными 114 -мм трубами TZJ 20 Китай Дизельный Через кардан и цепной редуктор 2000 м ZJ 30 DBS Китай Дизельный Через кардан и цепной редуктор 3000 м Китай. JC 21 F, Дизельный САТ 3412 475 к. Вт Китай. JC 28/11, Дизельный 410 х2 к. Вт 410 х2 к. Вт 125 т (1250 к. Н) Тормозная лента WCB 224(EATON) водоохлаждаемый 180 т (1800 к. Н) Ленточный тормоз WCB 324(EATON) водоохлаждаемый Китай. ТС 158 Грузоподъемность 125 т Количество шкивов: 5 шт Диаметр талевого каната: 28, 6 мм Диаметр шкивов: 915 мм -1 шт Диаметр шкивов: 760 мм- 4 шт Китай. ТС 180 Грузоп 3 одъемность 180 т Количество шкивов: 7 шт Диаметр талевого каната: 32 мм Диаметр шкив 915 мм- 5 шт Диаметр шкив: 760 мм-1 шт Диаметр тартального шкива: 500 мм-1 шт БУРОВАЯ ЛЕБЕДКА Изготовитель Модель, тип Привод Номинальная потребляемая мощность Мощность, подаваемая на буровую лебедку Грузоподьемность при оснастке талевой системы 5 х 4 Главный тормоз Вспомогательный тормоз КРОНБЛОК Изготовитель Модель

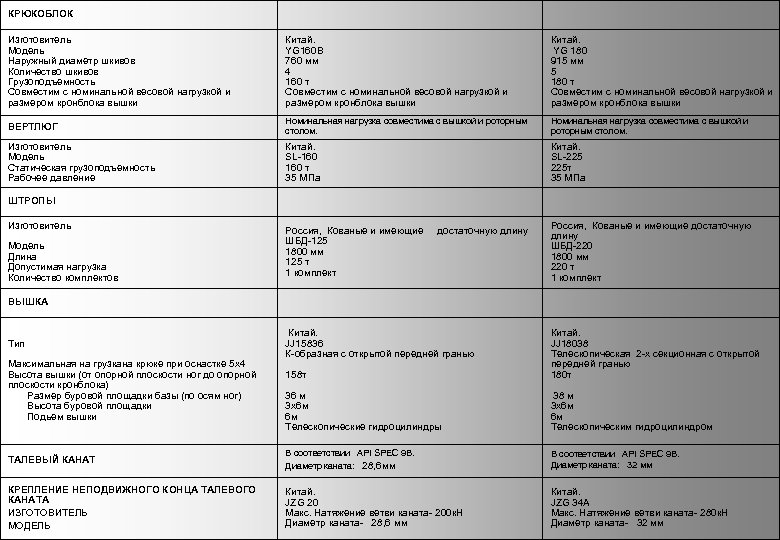

КРЮКОБЛОК Изготовитель Модель Наружный диаметр шкивов Количество шкивов Грузоподъемность Совместим с номинальной весовой нагрузкой и размером кронблока вышки Китай. YG 160 B 760 мм 4 160 т Совместим с номинальной весовой нагрузкой и размером кронблока вышки Китай. YG 180 915 мм 5 180 т Совместим с номинальной весовой нагрузкой и размером кронблока вышки ВЕРТЛЮГ Номинальная нагрузка совместима с вышкой и роторным столом. Изготовитель Модель Статическая грузоподъемность Рабочее давление Китай. SL-160 т 35 МПа Китай. SL-225 225 т 35 МПа Россия, Кованые и имеющие достаточную длину ШБД-125 1800 мм 125 т 1 комплект Россия, Кованые и имеющие достаточную длину ШБД-220 1800 мм 220 т 1 комплект ШТРОПЫ Изготовитель Модель Длина Допустимая нагрузка Количество комплектов ВЫШКА 36 м 3 х6 м 6 м Телескопические гидроцилиндры Китай. JJ 18038 Телескопическая 2 -х секционная с открытой передней гранью 180 т 38 м 3 х6 м 6 м Телескопическим гидроцилиндром ТАЛЕВЫЙ КАНАТ В соответствии АРI SPEC 9 B. Диаметр каната: 28, 6 мм В соответствии АРI SPEC 9 B. Диаметр каната: 32 мм КРЕПЛЕНИЕ НЕПОДВИЖНОГО КОНЦА ТАЛЕВОГО КАНАТА ИЗГОТОВИТЕЛЬ МОДЕЛЬ Китай. JZG 20 Макс. Натяжение ветви каната- 200 к. Н Диаметр каната- 28, 6 мм Китай. JZG 34 A Макс. Натяжение ветви каната- 280 к. Н Диаметр каната- 32 мм Тип Максимальная на грузкана крюке при оснастке 5 х4 Высота вышки (от опорной плоскости ног до опорной плоскости кронблока) Размер буровой площадки базы (по осям ног) Высота буровой площадки Подьем вышки Китай. JJ 15836 К-образная с открытой передней гранью 158 т

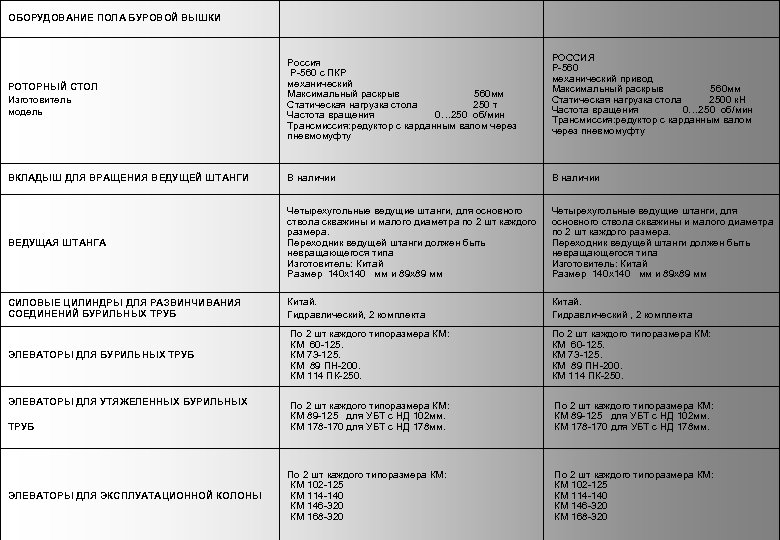

ОБОРУДОВАНИЕ ПОЛА БУРОВОЙ ВЫШКИ РОТОРНЫЙ СТОЛ Изготовитель модель Россия Р-560 с ПКР механический Максимальный раскрыв 560 мм Статическая нагрузка стола 250 т Частота вращения 0… 250 об/мин Трансмиссия: редуктор с карданным валом через пневмомуфту РОССИЯ P-560 механический привод Максимальный раскрыв 560 мм Статическая нагрузка стола 2500 к. Н Частота вращения 0… 250 об/мин Трансмиссия: редуктор с карданным валом через пневмомуфту ВКЛАДЫШ ДЛЯ ВРАЩЕНИЯ ВЕДУЩЕЙ ШТАНГИ В наличии ВЕДУЩАЯ ШТАНГА Четырехугольные ведущие штанги, для основного ствола скважины и малого диаметра по 2 шт каждого размера. Переходник ведущей штанги должен быть невращающегося типа Изготовитель: Китай Размер 140 х140 мм и 89 х89 мм СИЛОВЫЕ ЦИЛИНДРЫ ДЛЯ РАЗВИНЧИВАНИЯ СОЕДИНЕНИЙ БУРИЛЬНЫХ ТРУБ Китай. Гидравлический, 2 комплекта Китай. Гидравлический , 2 комплекта ЭЛЕВАТОРЫ ДЛЯ БУРИЛЬНЫХ ТРУБ По 2 шт каждого типоразмера КМ: КМ 60 -125. КМ 73 -125. КМ 89 ПН-200. КМ 114 ПК-250. По 2 шт каждого типоразмера КМ: КМ 60 -125. КМ 73 -125. КМ 89 ПН-200. КМ 114 ПК-250. По 2 шт каждого типоразмера КМ: КМ 89 -125 для УБТ с НД 102 мм. КМ 178 -170 для УБТ с НД 178 мм. По 2 шт каждого типоразмера КМ: КМ 102 -125 КМ 114 -140 КМ 146 -320 КМ 168 -320 ЭЛЕВАТОРЫ ДЛЯ УТЯЖЕЛЕННЫХ БУРИЛЬНЫХ ТРУБ ЭЛЕВАТОРЫ ДЛЯ ЭКСПЛУАТАЦИОННОЙ КОЛОНЫ

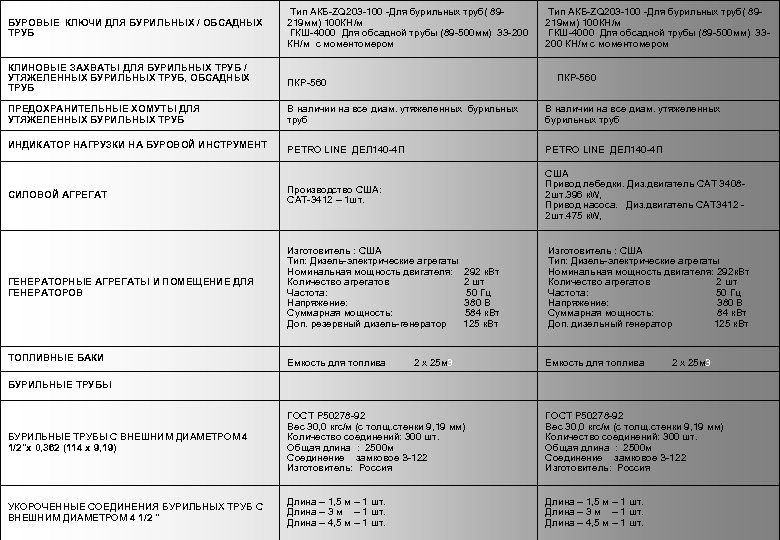

БУРОВЫЕ КЛЮЧИ ДЛЯ БУРИЛЬНЫХ / ОБСАДНЫХ ТРУБ Тип АКБ-ZQ 203 -100 -Для бурильных труб( 89219 мм) 100 КН/м ГКШ-4000 Для обсадной трубы (89 -500 мм) 33 -200 КН/м с моментомером Тип АКБ-ZQ 203 -100 -Для бурильных труб( 89219 мм) 100 КН/м ГКШ-4000 Для обсадной трубы (89 -500 мм) 33200 КН/м с моментомером КЛИНОВЫЕ ЗАХВАТЫ ДЛЯ БУРИЛЬНЫХ ТРУБ / УТЯЖЕЛЕННЫХ БУРИЛЬНЫХ ТРУБ, ОБСАДНЫХ ТРУБ ПКР-560 ПРЕДОХРАНИТЕЛЬНЫЕ ХОМУТЫ ДЛЯ УТЯЖЕЛЕННЫХ БУРИЛЬНЫХ ТРУБ В наличии на все диам. утяжеленных бурильных труб В наличии на все диам. утяжеленных бурильных труб PETRO LINE ДЕЛ 140 -4 П СИЛОВОЙ АГРЕГАТ Производство США: САТ-3412 – 1 шт. США Привод лебедки. Диз. двигатель САТ 34082 шт. 396 к. W, Привод насоса. Диз. двигатель САТ 3412 2 шт. 475 к. W, ГЕНЕРАТОРНЫЕ АГРЕГАТЫ И ПОМЕЩЕНИЕ ДЛЯ ГЕНЕРАТОРОВ Изготовитель : США Тип: Дизель-электрические агрегаты Номинальная мощность двигателя: 292 к. Вт Количество агрегатов 2 шт Частота: 50 Гц Напряжение: 380 В Суммарная мощность: 584 к. Вт Доп. резервный дизель-генератор 125 к. Вт Изготовитель : США Тип: Дизель-электрические агрегаты Номинальная мощность двигателя: 292 к. Вт Количество агрегатов 2 шт Частота: 50 Гц Напряжение: 380 В Суммарная мощность: 84 к. Вт Доп. дизельный генератор 125 к. Вт ТОПЛИВНЫЕ БАКИ Емкость для топлива 2 х 25 м 3 БУРИЛЬНЫЕ ТРУБЫ С ВНЕШНИМ ДИАМЕТРОМ 4 1/2"х 0, 362 (114 х 9, 19) ГОСТ Р 50278 -92 Вес 30, 0 кгс/м (с толщ. стенки 9, 19 мм) Количество соединений: 300 шт. Общая длина : 2500 м Соединение замковое З-122 Изготовитель: Россия УКОРОЧЕННЫЕ СОЕДИНЕНИЯ БУРИЛЬНЫХ ТРУБ С ВНЕШНИМ ДИАМЕТРОМ 4 1/2 " Длина – 1, 5 м – 1 шт. Длина – 3 м – 1 шт. Длина – 4, 5 м – 1 шт. ИНДИКАТОР НАГРУЗКИ НА БУРОВОЙ ИНСТРУМЕНТ БУРИЛЬНЫЕ ТРУБЫ

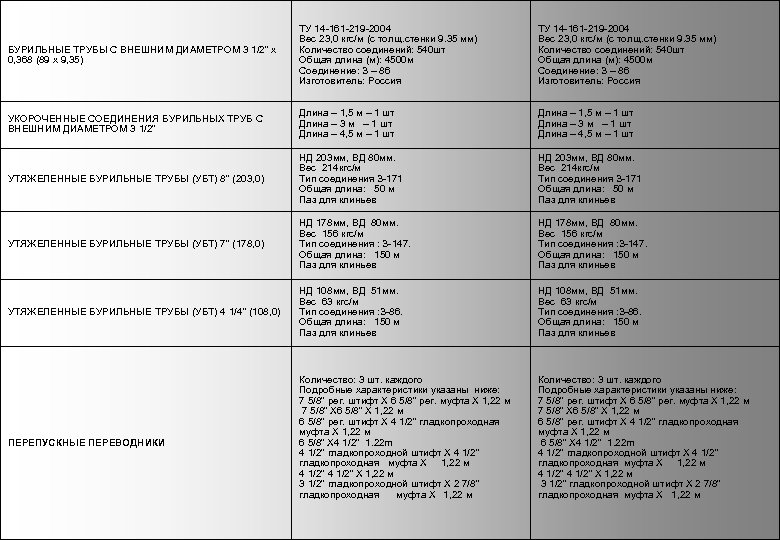

БУРИЛЬНЫЕ ТРУБЫ С ВНЕШНИМ ДИАМЕТРОМ 3 1/2" х 0, 368 (89 х 9, 35) ТУ 14 -161 -219 -2004 Вес 23, 0 кгс/м (с толщ. стенки 9. 35 мм) Количество соединений: 540 шт Общая длина (м): 4500 м Соединение: З – 86 Изготовитель: Россия УКОРОЧЕННЫЕ СОЕДИНЕНИЯ БУРИЛЬНЫХ ТРУБ С ВНЕШНИМ ДИАМЕТРОМ 3 1/2" Длина – 1, 5 м – 1 шт Длина – 3 м – 1 шт Длина – 4, 5 м – 1 шт УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ (УБТ) 8" (203, 0) НД 203 мм, ВД 80 мм. Вес 214 кгс/м Тип соединения З-171 Общая длина: 50 м Паз для клиньев УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ (УБТ) 7" (178, 0) НД 178 мм, ВД 80 мм. Вес 156 кгс/м Тип соединения : З-147. Общая длина: 150 м Паз для клиньев УТЯЖЕЛЕННЫЕ БУРИЛЬНЫЕ ТРУБЫ (УБТ) 4 1/4" (108, 0) НД 108 мм, ВД 51 мм. Вес 63 кгс/м Тип соединения : З-86. Общая длина: 150 м Паз для клиньев ПЕРЕПУСКНЫЕ ПЕРЕВОДНИКИ Количество: 3 шт. каждого Подробные характеристики указаны ниже: 7 5/8" рег. штифт X 6 5/8" рег. муфта X 1, 22 м 7 5/8" X 6 5/8" X 1, 22 м 6 5/8" рег. штифт X 4 1/2" гладкопроходная муфта X 1, 22 м 6 5/8" X 4 1/2" 1. 22 m 4 1/2" гладкопроходной штифт X 4 1/2" гладкопроходная муфта X 1, 22 м 4 1/2" X 1, 22 м 3 1/2" гладкопроходной штифт X 2 7/8" гладкопроходная муфта X 1, 22 м Количество: 3 шт. каждого Подробные характеристики указаны ниже: 7 5/8" рег. штифт X 6 5/8" рег. муфта X 1, 22 м 7 5/8" X 6 5/8" X 1, 22 м 6 5/8" рег. штифт X 4 1/2" гладкопроходная муфта X 1, 22 м 6 5/8" X 4 1/2" 1. 22 m 4 1/2" гладкопроходной штифт X 4 1/2" гладкопроходная муфта X 1, 22 м 4 1/2" X 1, 22 м 3 1/2" гладкопроходной штифт X 2 7/8" гладкопроходная муфта X 1, 22 м
ПЕРЕВОДНИКИ ДОЛОТА Поставки полного ассортимента переводников долота стандарта API для всех трубных изделий Подрядчиков. Минимальная длина каждого переводника - 3 фута. Минимальное количество - 3 шт. каждого. Имеется сверление для поплавка (обратного клапана). ПРИСПОСОБЛЕНИЯ ДЛЯ НАВИНЧИВАНИЯ И СВИНЧИВАНИЯ ДОЛОТА ОБОРУДОВАНИЕ ДЛЯ СПУСКА В СКВАЖИНУ ОБСАДНЫХ ТРУБ И ТЮБИНГОВ ЭЛЕВАТОРЫ ДЛЯ СПУСКА-ПОДЪЕМА ОБСАДНЫХ ТРУБ С БОКОВЫМ ЗАМКОМ Количество : 3 шт. каждого Подробные характеристики указаны ниже: 7 5/8" рег. муфта X 0, 915 м 7 5/8" X 7 5/8" рег. X 0, 915 м 6 5/8" рег. муфта X 7 5/6" рег. муфта X 0, 915 м 6 5/8" X 7 5/8" X 0, 915 м 4 1/2" рег. муфта X 4 1/2" гладкопроходная муфта X 0, 915 м 4 1/2" X 0, 915 м 3 1/2" рег. муфта X 3 1/2" гладкопроходная муфта X 1, 22 м 3 1/2* X 3 1/2" X 1, 22 м В наличии Для 24". 17 -1/2", 14 -3/4", 12 -1/4", 9 -7/8", 8 -1/2" и 6" долот Полностью укомплектованное оборудование для погрузки, разгрузки, транспортировки и спуска в скважину обсадных труб, ручные поворотные и гидравлический трубный ключ ГКШ-4000 с захватом от 89 до 500 мм. Производство: Россия Полностью укомплектованное оборудование для погрузки, разгрузки, транспортировки и спуска в скважину обсадных труб, ручные поворотные и гидравлический трубный ключ ГКШ-4000 с захватом от 89 до 500 мм. Производство: Россия Количество по 2 шт. каждого типоразмера Изготовитель: Россия Модель: (элеваторы корпусные типа КМ) Размер обсадных труб (дюймы): от 16 ¾ " до 7" Номинальная грузоподъемность, тонн 16 ¾ " 148 тн: 12 ¾ " 148 тн: 9 5/8 " 302 тн: 7" 220 тн:

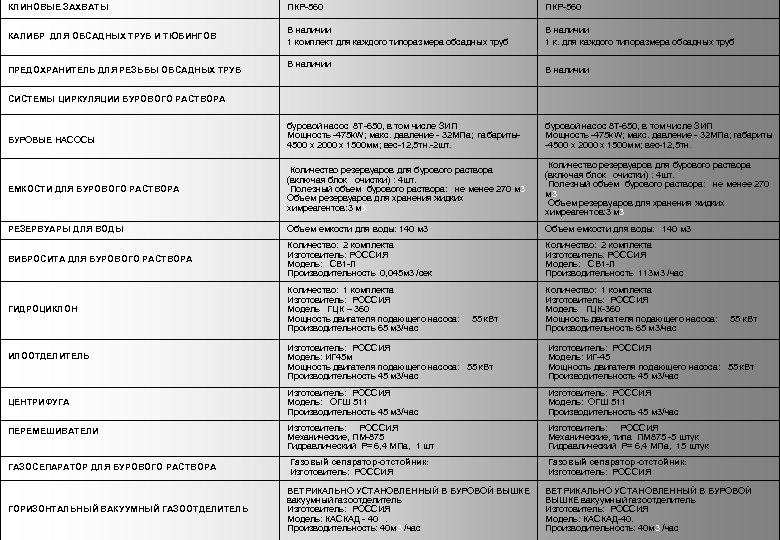

КЛИНОВЫЕ ЗАХВАТЫ ПКР-560 КАЛИБР ДЛЯ ОБСАДНЫХ ТРУБ И ТЮБИНГОВ В наличии 1 комплект для каждого типоразмера обсадных труб В наличии 1 к. для каждого типоразмера обсадных труб ПРЕДОХРАНИТЕЛЬ ДЛЯ РЕЗЬБЫ ОБСАДНЫХ ТРУБ В наличии СИСТЕМЫ ЦИРКУЛЯЦИИ БУРОВОГО РАСТВОРА буровой насос 8 Т-650, в том числе ЗИП Мощность -475 k. W; макс. давление - 32 МПа; габариты4500 х 2000 х 1500 мм; вес-12, 5 тн. -2 шт. буровой насос 8 Т-650, в том числе ЗИП Мощность -475 k. W; макс. давление - 32 МПа; габариты -4500 х 2000 х 1500 мм; вес-12, 5 тн. ЕМКОСТИ ДЛЯ БУРОВОГО РАСТВОРА Количество резервуаров для бурового раствора (включая блок очистки) : 4 шт. Полезный объем бурового раствора: не менее 270 м 3 Объем резервуаров для хранения жидких химреагентов: 3 м 3 РЕЗЕРВУАРЫ ДЛЯ ВОДЫ Объем емкости для воды: 140 м 3 Объем емкости для воды: 140 м 3 ВИБРОСИТА ДЛЯ БУРОВОГО РАСТВОРА Количество: 2 комплекта Изготовитель: РОССИЯ Модель: СВ 1 -Л Производительность 0, 045 м 3 /сек Количество: 2 комплекта Изготовитель: РОССИЯ Модель: СВ 1 -Л Производительность 113 м 3 /час ГИДРОЦИКЛОН Количество: 1 комплекта Изготовитель: РОССИЯ Модель ГЦК – 360 Мощность двигателя подающего насоса: 55 к. Вт Производительность 65 м 3/час Количество: 1 комплекта Изготовитель: РОССИЯ Модель ГЦК-360 Мощность двигателя подающего насоса: 55 к. Вт Производительность 65 м 3/час Изготовитель: РОССИЯ Модель: ИГ 45 м Мощность двигателя подающего насоса: 55 к. Вт Производительность 45 м 3/час Изготовитель: РОССИЯ Модель: ИГ-45 Мощность двигателя подающего насоса: 55 к. Вт Производительность 45 м 3/час Изготовитель: РОССИЯ Модель: ОГШ 511 Производительность 45 м 3/час Изготовитель: РОССИЯ Модель: ОГШ 511 Производительность 45 м 3/час Изготовитель: РОССИЯ Механические, ПМ-875 Гидравлический Р= 6, 4 МПа, 1 шт Изготовитель: РОССИЯ Механические, типа ПМ 875 -5 штук Гидравлический Р= 6, 4 МПа, 15 штук ГАЗОСЕПАРАТОР ДЛЯ БУРОВОГО РАСТВОРА Газовый сепаратор-отстойник: Изготовитель: РОССИЯ ГОРИЗОНТАЛЬНЫЙ ВАКУУМНЫЙ ГАЗООТДЕЛИТЕЛЬ ВЕТРИКАЛЬНО УСТАНОВЛЕННЫЙ В БУРОВОЙ ВЫШКЕ ВЕТРИКАЛЬНО УСТАНОВЛЕННЫЙ В БУРОВОЙ вакуумный газоотделитель ВЫШКЕ вакуумный газоотделитель Изготовитель: РОССИЯ Модель: КАСКАД - 40 . Модель: КАСКАД-40. Производительность: 40 м 3 /час БУРОВЫЕ НАСОСЫ ИЛООТДЕЛИТЕЛЬ ЦЕНТРИФУГА ПЕРЕМЕШИВАТЕЛИ

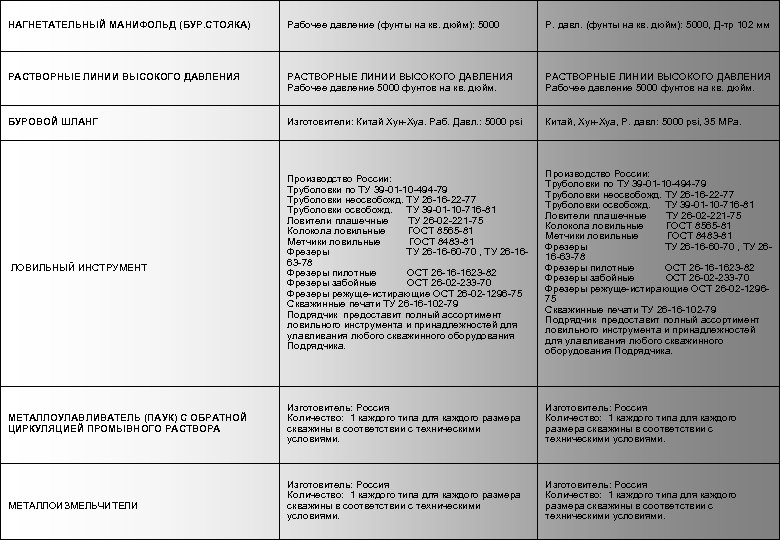

НАГНЕТАТЕЛЬНЫЙ МАНИФОЛЬД (БУР. СТОЯКА) Рабочее давление (фунты на кв. дюйм): 5000 Р. давл. (фунты на кв. дюйм): 5000, Д-тр 102 мм РАСТВОРНЫЕ ЛИНИИ ВЫСОКОГО ДАВЛЕНИЯ Рабочее давление 5000 фунтов на кв. дюйм. БУРОВОЙ ШЛАНГ Изготовители: Китай Хун-Хуа. Раб. Давл. : 5000 psi Китай, Хун-Хуа, Р. давл: 5000 psi, 35 МРа. Производство России: Труболовки по ТУ 39 -01 -10 -494 -79 Труболовки неосвобожд. ТУ 26 -16 -22 -77 Труболовки освобожд. ТУ 39 -01 -10 -716 -81 Ловители плашечные ТУ 26 -02 -221 -75 Колокола ловильные ГОСТ 8565 -81 Метчики ловильные ГОСТ 8483 -81 Фрезеры ТУ 26 -16 -60 -70 , ТУ 26 -1663 -78 Фрезеры пилотные ОСТ 26 -16 -1623 -82 Фрезеры забойные ОСТ 26 -02 -233 -70 Фрезеры режуще-истирающие ОСТ 26 -02 -1296 -75 Скважинные печати ТУ 26 -16 -102 -79 Подрядчик предоставит полный ассортимент ловильного инструмента и принадлежностей для улавливания любого скважинного оборудования Подрядчика. Производство России: Труболовки по ТУ 39 -01 -10 -494 -79 Труболовки неосвобожд. ТУ 26 -16 -22 -77 Труболовки освобожд. ТУ 39 -01 -10 -716 -81 Ловители плашечные ТУ 26 -02 -221 -75 Колокола ловильные ГОСТ 8565 -81 Метчики ловильные ГОСТ 8483 -81 Фрезеры ТУ 26 -16 -60 -70 , ТУ 2616 -63 -78 Фрезеры пилотные ОСТ 26 -16 -1623 -82 Фрезеры забойные ОСТ 26 -02 -233 -70 Фрезеры режуще-истирающие ОСТ 26 -02 -129675 Скважинные печати ТУ 26 -16 -102 -79 Подрядчик предоставит полный ассортимент ловильного инструмента и принадлежностей для улавливания любого скважинного оборудования Подрядчика. Изготовитель: Россия Количество: 1 каждого типа для каждого размера скважины в соответствии с техническими условиями. ЛОВИЛЬНЫЙ ИНСТРУМЕНТ МЕТАЛЛОУЛАВЛИВАТЕЛЬ (ПАУК) С ОБРАТНОЙ ЦИРКУЛЯЦИЕЙ ПРОМЫВНОГО РАСТВОРА МЕТАЛЛОИЗМЕЛЬЧИТЕЛИ

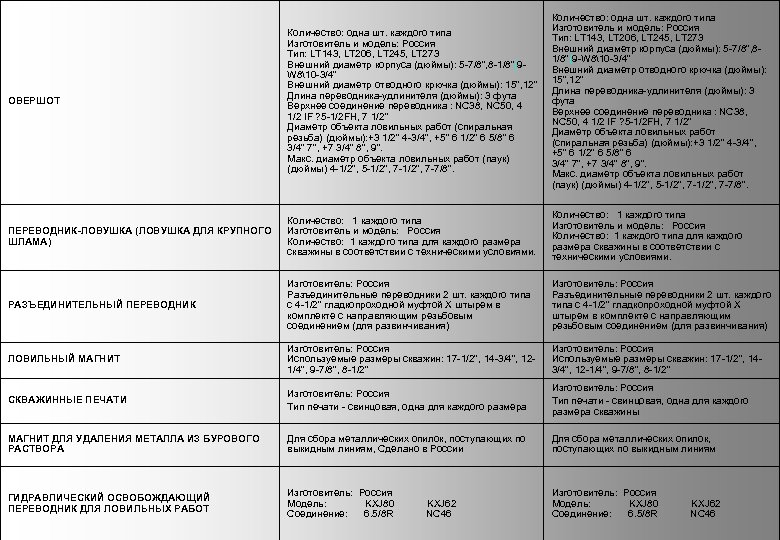

Количество: одна шт. каждого типа Изготовитель и модель: Россия Тип: LT 143, LT 206, LT 245, LT 273 Внешний диаметр корпуса (дюймы): 5 -7/8", 81/8"(9 -W 810 -3/4" Внешний диаметр отводного крючка (дюймы): 15", 12" Длина переводника-удлинителя (дюймы): 3 фута Верхнее соединение переводника : NC 38, NC 50, 4 1/2 IF ? 5 -1/2 FH, 7 1/2" Диаметр объекта ловильных работ (спиральная резьба) (дюймы): +3 1/2" 4 -3/4", +5" 6 1/2" 6 5/8" 6 3/4" 7", +7 3/4" 8", 9". Макс. диаметр объекта ловильных работ (паук) (дюймы) 4 -1/2", 5 -1/2", 7 -7/8". ОВЕРШОТ Количество: одна шт. каждого типа Изготовитель и модель: Россия Тип: LT 143, LT 206, LT 245, LT 273 Внешний диаметр корпуса (дюймы): 5 -7/8", 8 -1/8"(9 W 810 -3/4" Внешний диаметр отводного крючка (дюймы): 15", 12" Длина переводника-удлинителя (дюймы): 3 фута Верхнее соединение переводника : NC 38, NC 50, 4 1/2 IF ? 5 -1/2 FH, 7 1/2" Диаметр объекта ловильных работ (спиральная резьба) (дюймы): +3 1/2" 4 -3/4", +5" 6 1/2" 6 5/8" 6 3/4" 7", +7 3/4" 8", 9". Макс. диаметр объекта ловильных работ (паук) (дюймы) 4 -1/2", 5 -1/2", 7 -7/8". ПЕРЕВОДНИК-ЛОВУШКА (ЛОВУШКА ДЛЯ КРУПНОГО ШЛАМА) Количество: 1 каждого типа Изготовитель и модель: Россия Количество: 1 каждого типа для каждого размера скважины в соответствии с техническими условиями. РАЗЪЕДИНИТЕЛЬНЫЙ ПЕРЕВОДНИК Изготовитель: Россия Разъединительные переводники 2 шт. каждого типа с 4 -1/2" гладкопроходной муфтой X штырем в комплекте с направляющим резьбовым соединением (для развинчивания) ЛОВИЛЬНЫЙ МАГНИТ Изготовитель: Россия Используемые размеры скважин: 17 -1/2", 14 -3/4", 121/4", 9 -7/8", 8 -1/2" Изготовитель: Россия Используемые размеры скважин: 17 -1/2", 143/4", 12 -1/4", 9 -7/8", 8 -1/2" СКВАЖИННЫЕ ПЕЧАТИ Изготовитель: Россия Тип печати - свинцовая, одна для каждого размера скважины МАГНИТ ДЛЯ УДАЛЕНИЯ МЕТАЛЛА ИЗ БУРОВОГО РАСТВОРА Для сбора металлических опилок, поступающих по выкидным линиям, Сделано в России Для сбора металлических опилок, поступающих по выкидным линиям ГИДРАВЛИЧЕСКИЙ ОСВОБОЖДАЮЩИЙ ПЕРЕВОДНИК ДЛЯ ЛОВИЛЬНЫХ РАБОТ Изготовитель: Россия Модель: KXJ 80 KXJ 62 Соединение: 6. 5/8 R NC 46

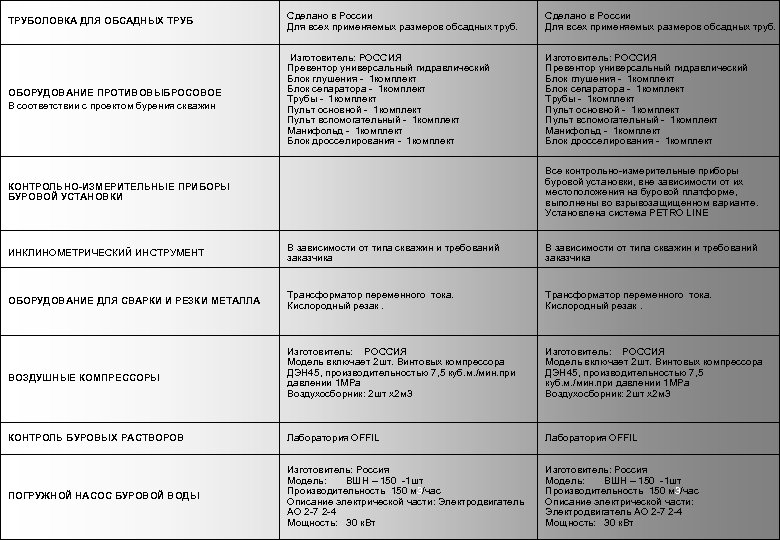

ТРУБОЛОВКА ДЛЯ ОБСАДНЫХ ТРУБ Сделано в России Для всех применяемых размеров обсадных труб. ОБОРУДОВАНИЕ ПРОТИВОВЫБРОСОВОЕ В соответствии с проектом бурения скважин Изготовитель: РОССИЯ Изготовитель: РОССИЯ Превентор универсальный гидравлический Блок глушения - 1 комплект Блок сепаратора - 1 комплект Трубы - 1 комплект Пульт основной - 1 комплект Пульт вспомогательный - 1 комплект Манифольд - 1 комплект Блок дросселирования - 1 комплект Все контрольно-измерительные приборы буровой установки, вне зависимости от их местоположения на буровой платформе, выполнены во взрывозащищенном варианте. Установлена система PETRO LINE КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ БУРОВОЙ УСТАНОВКИ ИНКЛИНОМЕТРИЧЕСКИЙ ИНСТРУМЕНТ В зависимости от типа скважин и требований заказчика ОБОРУДОВАНИЕ ДЛЯ СВАРКИ И РЕЗКИ МЕТАЛЛА Трансформатор переменного тока. Кислородный резак. ВОЗДУШНЫЕ КОМПРЕССОРЫ Изготовитель: РОССИЯ Модель включает 2 шт. Винтовых компрессора ДЭН 45, производительностью 7, 5 куб. м. /мин. при давлении 1 MPa Воздухосборник: 2 шт х2 м 3 КОНТРОЛЬ БУРОВЫХ РАСТВОРОВ Лаборатория OFFIL ПОГРУЖНОЙ НАСОС БУРОВОЙ ВОДЫ Изготовитель: Россия Модель: ВШН – 150 -1 шт Производительность 150 м 3/час Описание электрической части: Электродвигатель АО 2 -7 2 -4 Мощность: 30 к. Вт Изготовитель: Россия Модель: ВШН – 150 -1 шт Производительность 150 м 3/час Описание электрической части: Электродвигатель АО 2 -7 2 -4 Мощность: 30 к. Вт

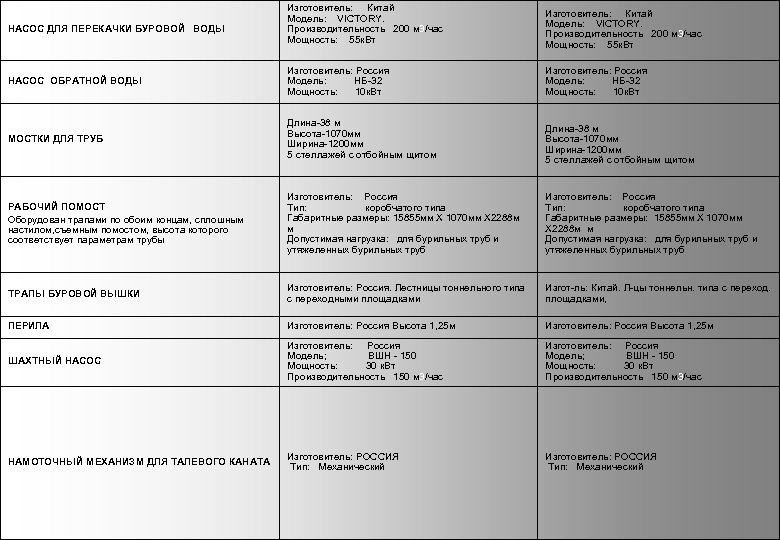

НАСОС ДЛЯ ПЕРЕКАЧКИ БУРОВОЙ ВОДЫ Изготовитель: Китай Модель: VICTORY. Производительность 200 м 3/час Мощность: 55 к. Вт НАСОС ОБРАТНОЙ ВОДЫ Изготовитель: Россия Модель: НБ-32 Мощность: 10 к. Вт МОСТКИ ДЛЯ ТРУБ Длина-38 м Высота-1070 мм Ширина-1200 мм 5 стеллажей с отбойным щитом РАБОЧИЙ ПОМОСТ Оборудован трапами по обоим концам, сплошным настилом, съемным помостом, высота которого соответствует параметрам трубы Изготовитель: Россия Тип: коробчатого типа Габаритные размеры: 15855 мм X 1070 мм X 2288 м м Допустимая нагрузка: для бурильных труб и утяжеленных бурильных труб Изготовитель: Россия Тип: коробчатого типа Габаритные размеры: 15855 мм X 1070 мм X 2288 м м Допустимая нагрузка: для бурильных труб и утяжеленных бурильных труб ТРАПЫ БУРОВОЙ ВЫШКИ Изготовитель: Россия. Лестницы тоннельного типа с переходными площадками Изгот-ль: Китай. Л-цы тоннельн. типа с переход. площадками, ПЕРИЛА Изготовитель: Россия Высота 1, 25 м ШАХТНЫЙ НАСОС Изготовитель: Россия Модель; ВШН - 150 Мощность: 30 к. Вт Производительность 150 м 3/час Изготовитель: РОССИЯ Тип: Механический НАМОТОЧНЫЙ МЕХАНИЗМ ДЛЯ ТАЛЕВОГО КАНАТА Изготовитель: Россия Модель: НБ-32 Мощность: 10 к. Вт Длина-38 м Высота-1070 мм Ширина-1200 мм 5 стеллажей с отбойным щитом

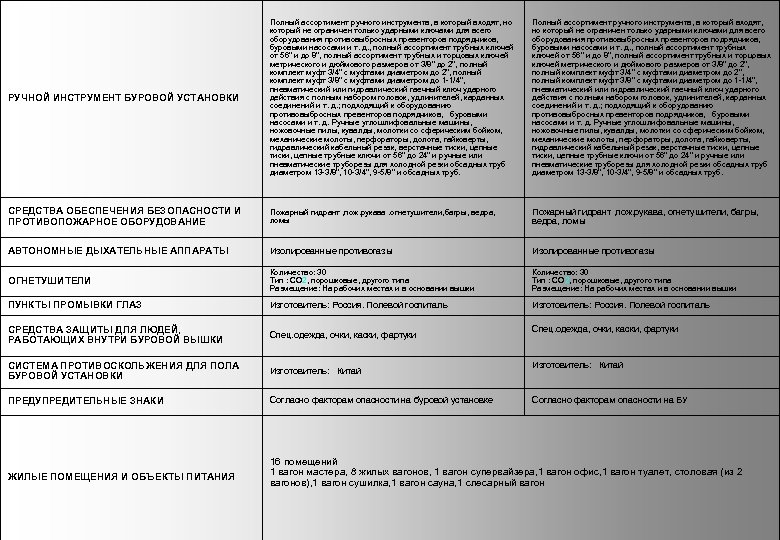

РУЧНОЙ ИНСТРУМЕНТ БУРОВОЙ УСТАНОВКИ Полный ассортимент ручного инструмента, в который входят, но который не ограничен только ударными ключами для всего оборудования противовыбросных превенторов подрядчиков, буровыми насосами и т. д. , полный ассортимент трубных ключей от 56" и до 8", полный ассортимент трубных и торцовых ключей метрического и дюймового размеров от 3/8" до 2", полный комплект муфт 3/4" с муфтами диаметром до 2", полный комплект муфт 3/8" с муфтами диаметром до 1 -1/4", пневматический или гидравлический гаечный ключ ударного действия с полным набором головок, удлинителей, карданных соединений и т. д. ; подходящий к оборудованию противовыбросных превенторов подрядчиков, буровыми насосами и т. д. Ручные углошлифовальные машины, ножовочные пилы, кувалды, молотки со сферическим бойком, механические молоты, перфораторы, долота, гайковерты, гидравлический кабельный резак, верстачные тиски, цепные трубные ключи от 56" до 24" и ручные или пневматические труборезы для холодной резки обсадных труб диаметром 13 -3/8", 10 -3/4", 9 -5/8" и обсадных труб. Полный ассортимент ручного инструмента, в который входят, но который не ограничен только ударными ключами для всего оборудования противовыбросных превенторов подрядчиков, буровыми насосами и т. д. , полный ассортимент трубных ключей от 56" и до 8", полный ассортимент трубных и торцовых ключей метрического и дюймового размеров от 3/8" до 2", полный комплект муфт 3/4" с муфтами диаметром до 2", полный комплект муфт 3/8" с муфтами диаметром до 1 -1/4", пневматический или гидравлический гаечный ключ ударного действия с полным набором головок, удлинителей, карданных соединений и т. д. ; подходящий к оборудованию противовыбросных превенторов подрядчиков, буровыми насосами и т. д. Ручные углошлифовальные машины, ножовочные пилы, кувалды, молотки со сферическим бойком, механические молоты, перфораторы, долота, гайковерты, гидравлический кабельный резак, верстачные тиски, цепные трубные ключи от 56" до 24" и ручные или пневматические труборезы для холодной резки обсадных труб диаметром 13 -3/8", 10 -3/4", 9 -5/8" и обсадных труб. СРЕДСТВА ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ И ПРОТИВОПОЖАРНОЕ ОБОРУДОВАНИЕ Пожарный гидрант , пож. рукава. огнетушители, багры, ведра, ломы Пожарный гидрант , пож. рукава, огнетушители, багры, ведра, ломы АВТОНОМНЫЕ ДЫХАТЕЛЬНЫЕ АППАРАТЫ Изолированные противогазы ОГНЕТУШИТЕЛИ Количество: 30 Тип : СО 2, порошковые, другого типа Размещение: На рабочих местах и в основании вышки ПУНКТЫ ПРОМЫВКИ ГЛАЗ Изготовитель: Россия. Полевой госпиталь СРЕДСТВА ЗАЩИТЫ ДЛЯ ЛЮДЕЙ, РАБОТАЮЩИХ ВНУТРИ БУРОВОЙ ВЫШКИ Спец. одежда, очки, каски, фартуки СИСТЕМА ПРОТИВОСКОЛЬЖЕНИЯ ДЛЯ ПОЛА БУРОВОЙ УСТАНОВКИ Изготовитель: Китай ПРЕДУПРЕДИТЕЛЬНЫЕ ЗНАКИ Согласно факторам опасности на буровой установке ЖИЛЫЕ ПОМЕЩЕНИЯ И ОБЪЕКТЫ ПИТАНИЯ Спец. одежда, очки, каски, фартуки Изготовитель: Китай Согласно факторам опасности на БУ 16 помещений 1 вагон мастера, 8 жилых вагонов, 1 вагон супервайзера, 1 вагон офис, 1 вагон туалет, столовая (из 2 вагонов), 1 вагон сушилка, 1 вагон сауна, 1 слесарный вагон
Реквизиты компании Краткое наименование ООО «Буровые системы» , ООО «БС» Полное наименование Общество с ограниченной ответственностью «Буровые системы» Виды деятельности Строительство скважин Контактная информация Тел. /факс: (3412) 62 -03 -47, 62 -03 -46, 62 -03 -49 Юридический и фактический адреса 427000, Россия, Удмуртская республика, Завьяловский район, с. Завьялово, ул. Гольянская, д. 1 E-mail: office@bs. udm. net Website: www. bs-udm. ru
