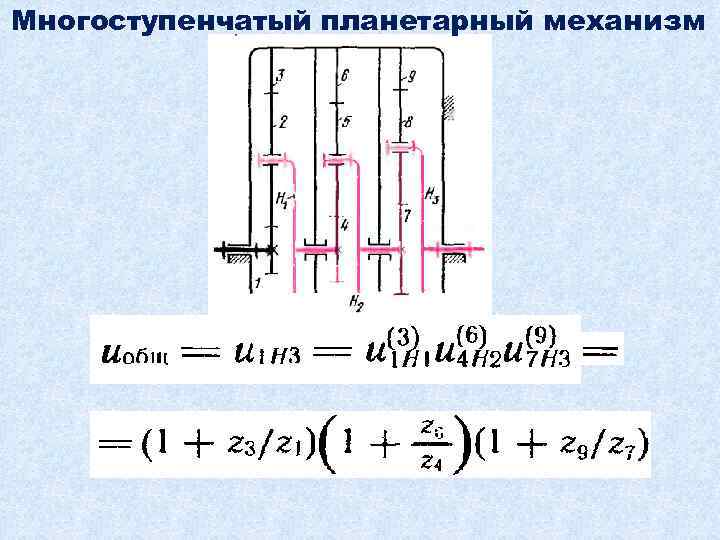

Многоступенчатый планетарный механизм

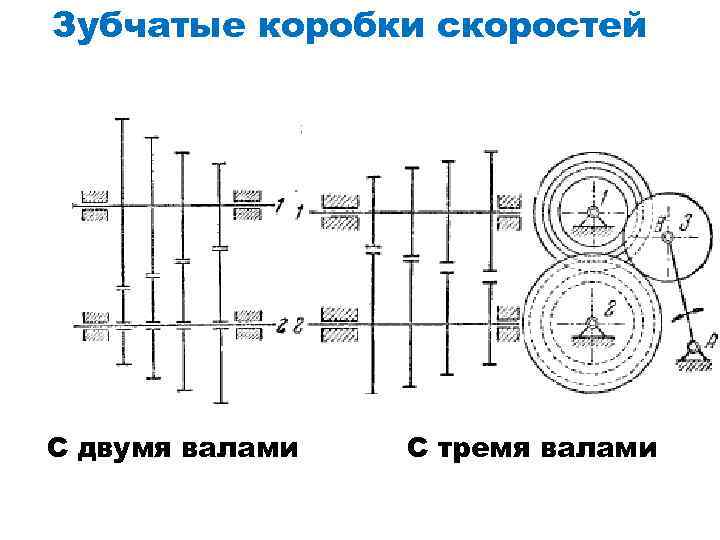

Зубчатые коробки скоростей C двумя валами C тремя валами
Планетарная двухступенчатая коробка передач Колесо 3 остановлено 4 вращается вхолостую Колесо 4 остановлено 3 вращается вхолостую

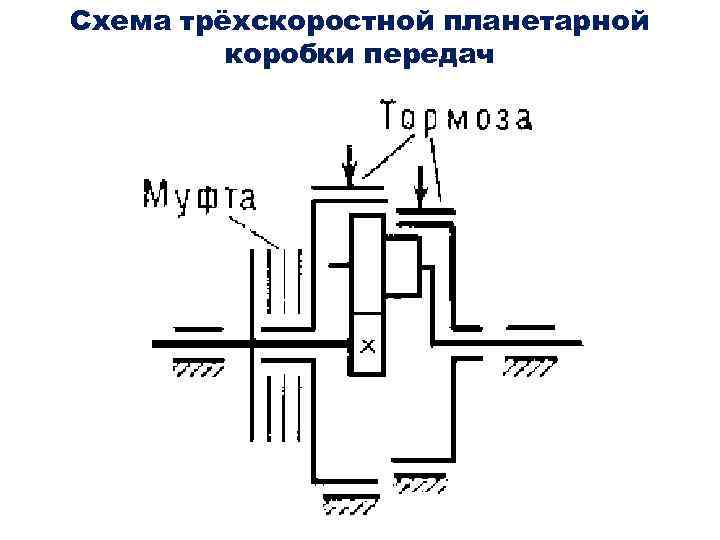

Схема трёхскоростной планетарной коробки передач

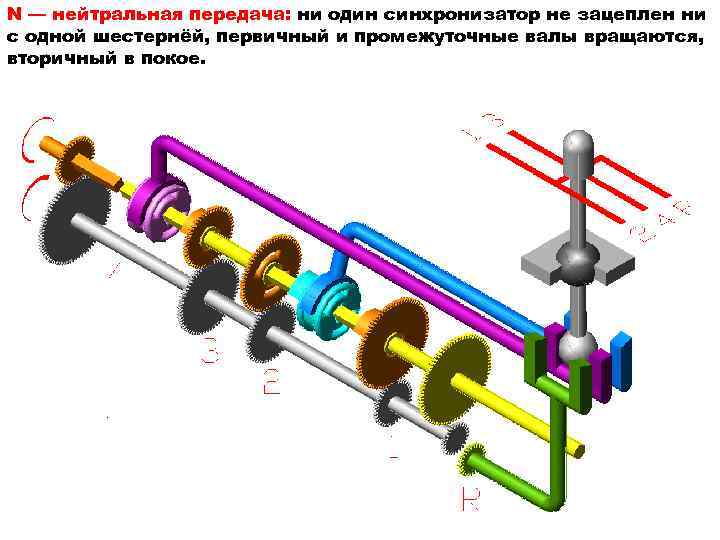

N — нейтральная передача: ни один синхронизатор не зацеплен ни с одной шестернёй, первичный и промежуточные валы вращаются, вторичный в покое.

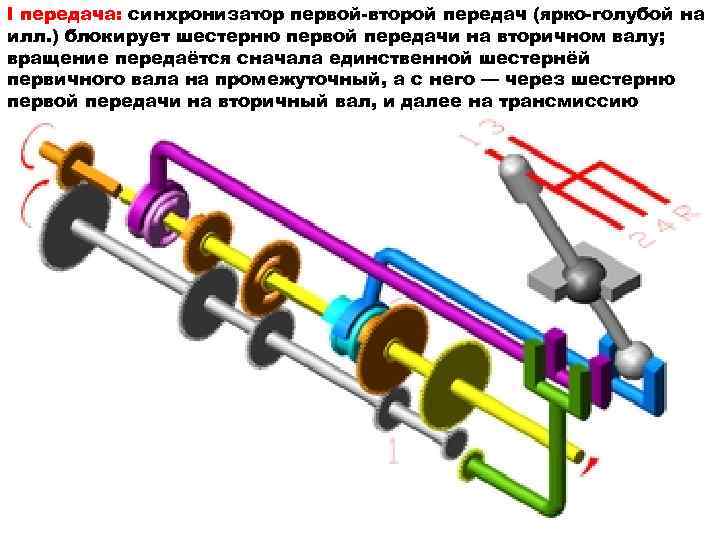

I передача: синхронизатор первой-второй передач (ярко-голубой на илл. ) блокирует шестерню первой передачи на вторичном валу; вращение передаётся сначала единственной шестернёй первичного вала на промежуточный, а с него — через шестерню первой передачи на вторичный вал, и далее на трансмиссию

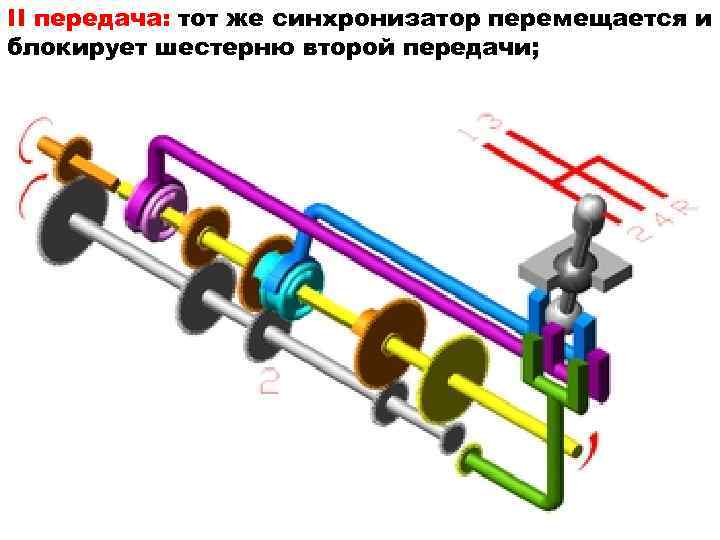

II передача: тот же синхронизатор перемещается и блокирует шестерню второй передачи;
III передача: синхронизатор первой-второй передач в нейтральном положении; синхронизатор третьей-четвёртой (фиолетовый на илл. ) блокирует шестерню третьей передачи на ведомом валу, вращение передаётся с первичного вала на промежуточный, а с него через шестерню третьей передачи — на вторичный.

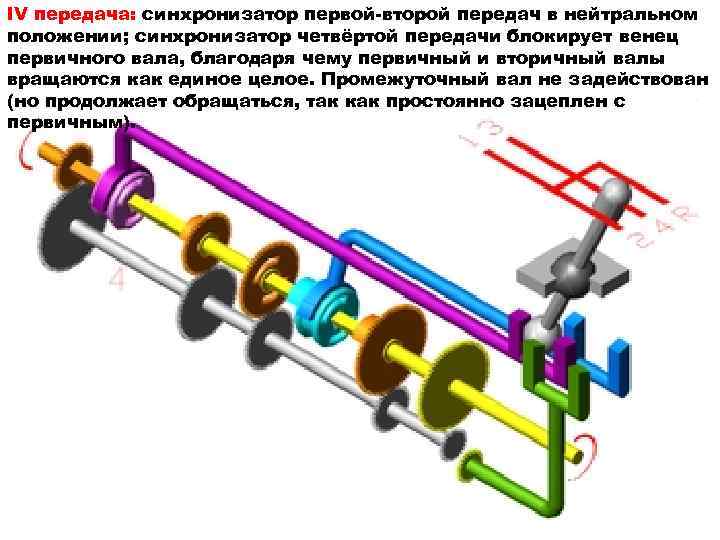

IV передача: синхронизатор первой-второй передач в нейтральном положении; синхронизатор четвёртой передачи блокирует венец первичного вала, благодаря чему первичный и вторичный валы вращаются как единое целое. Промежуточный вал не задействован (но продолжает обращаться, так как простоянно зацеплен с первичным).

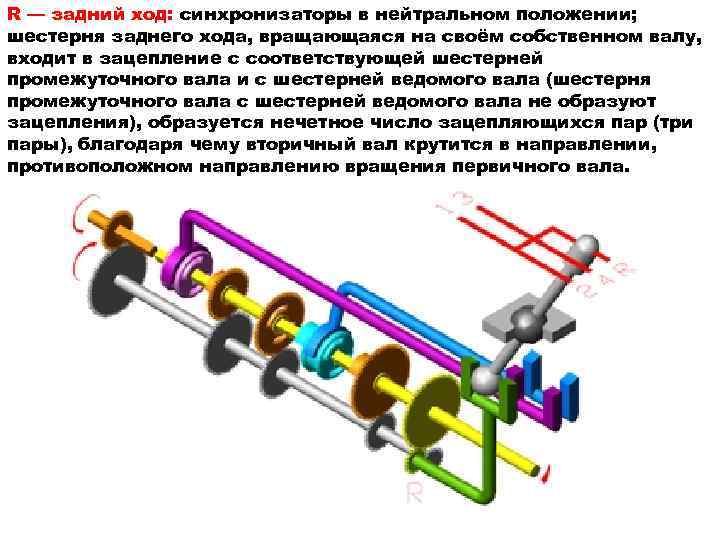

R — задний ход: синхронизаторы в нейтральном положении; шестерня заднего хода, вращающаяся на своём собственном валу, входит в зацепление с соответствующей шестерней промежуточного вала и с шестерней ведомого вала (шестерня промежуточного вала с шестерней ведомого вала не образуют зацепления), образуется нечетное число зацепляющихся пар (три пары), благодаря чему вторичный вал крутится в направлении, противоположном направлению вращения первичного вала.
