Многофазные и трехфазная системы Совокупность электрических цепей

Многофазные и трехфазная системы • Совокупность электрических цепей, в которых действуют синусоидальные ЭДС одной и той же частоты, сдвинутые относительно друга по фазе и создаваемые общим источником электрической энергии, называется многофазной системой. • Под трехфазной симметричной системой ЭДС понимают совокупность трех синусоидальных ЭДС одинаковой частоты и амплитуды, сдвинутых по фазе на 120º. При прямой последовательности чередования фаз мгновенные значения ЭДС трехфазных обмоток равны соответственно:

Соотношения между эдс трехфазной симметричной системы

Соединение обмоток генератора и векторная диаграмма ЭДС.

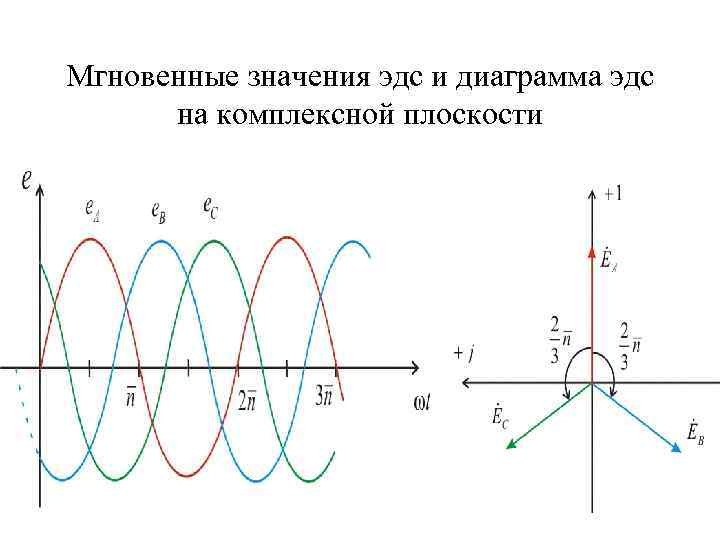

Мгновенные значения эдс и диаграмма эдс на комплексной плоскости

Схемы соединения генератора и приемника с нулевым проводом

Схема соединения генератора и приемника без нулевого провода

Схема соединения звездатреугольник.

Соединение генератора треугольником и векторная диаграмма

Соединение треугольник

Соединение треугольник- звезда

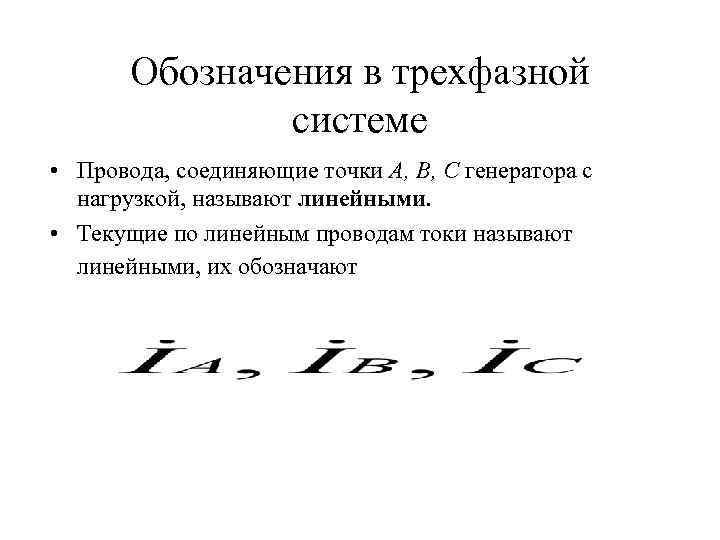

Обозначения в трехфазной системе • Провода, соединяющие точки А, В, С генератора с нагрузкой, называют линейными. • Текущие по линейным проводам токи называют линейными, их обозначают

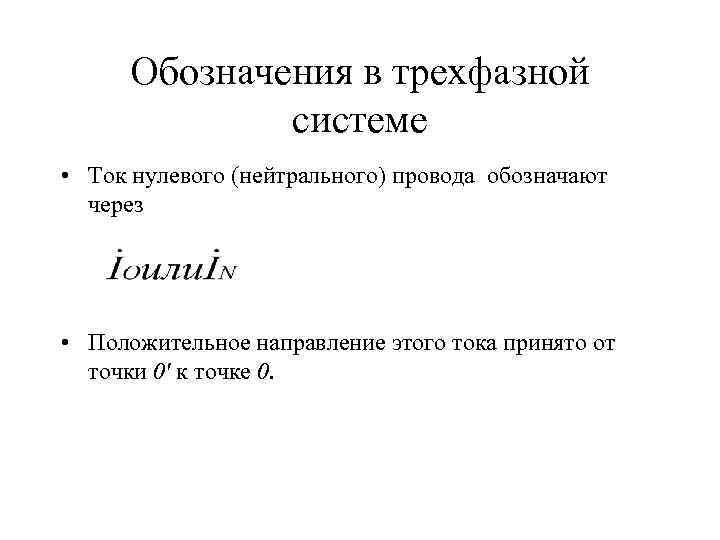

Обозначения в трехфазной системе • Ток нулевого (нейтрального) провода обозначают через • Положительное направление этого тока принято от точки 0' к точке 0.

Соотношения между напряжениями в трехфазной системе Звезда Треугольник

Соотношения между токами при соединении нагрузки треугольником • Положительные направления для токов выбирают по часовой стрелке. Тогда

Соотношения между токами в трехфазной системе Звезда Симметричный треугольник

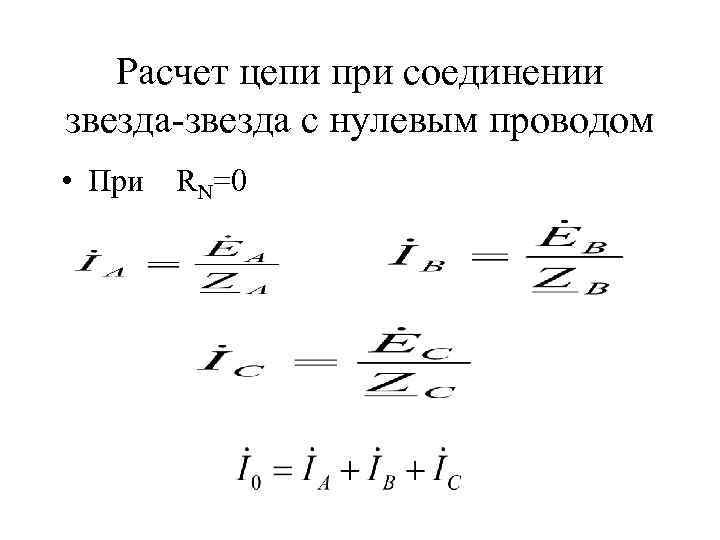

Расчет цепи при соединении звезда-звезда с нулевым проводом • При RN=0

Расчет цепи при соединении треугольником

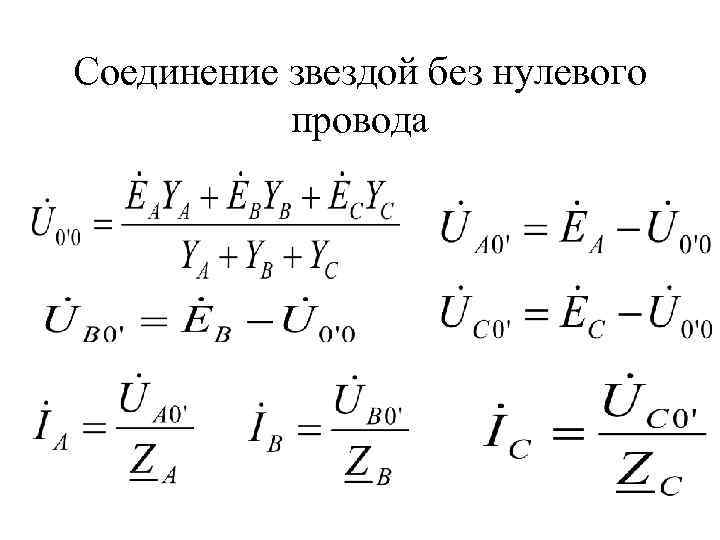

Соединение звездой без нулевого провода

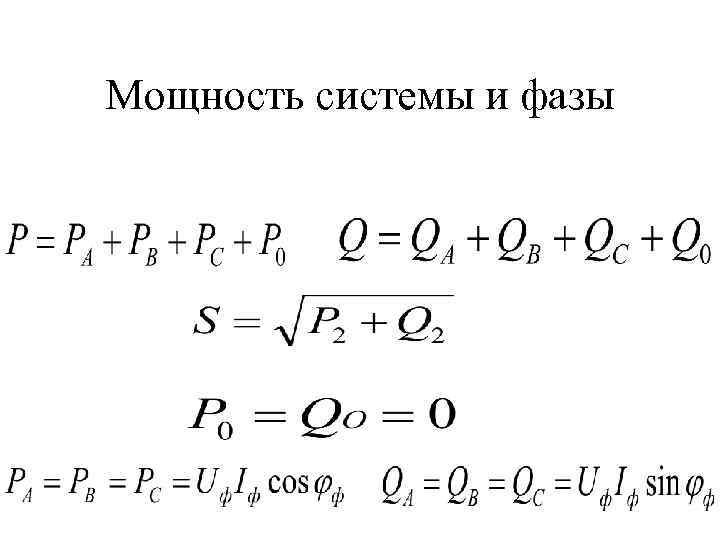

Мощность системы и фазы

Мощность симметричной системы

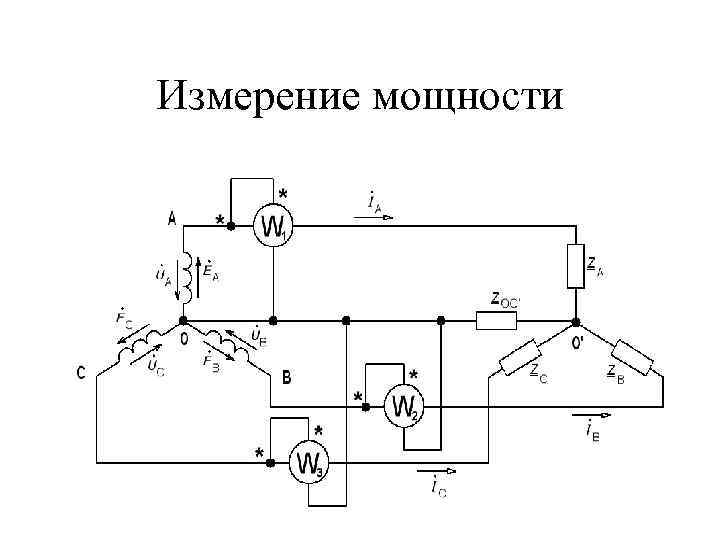

Измерение мощности

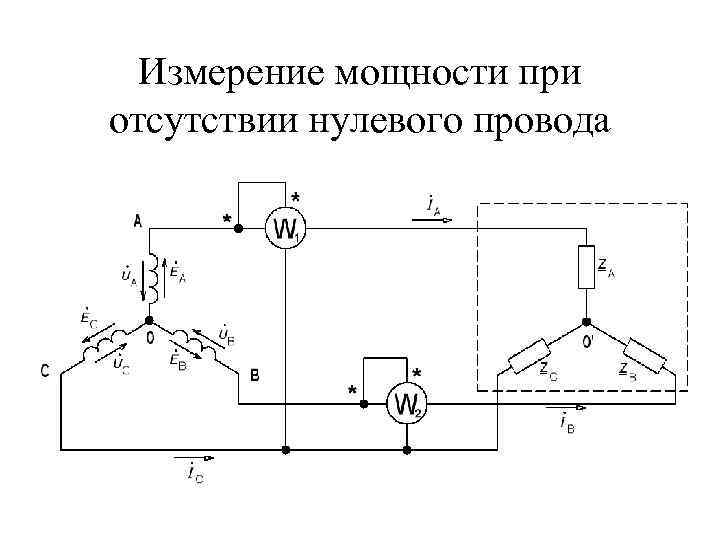

Измерение мощности при отсутствии нулевого провода

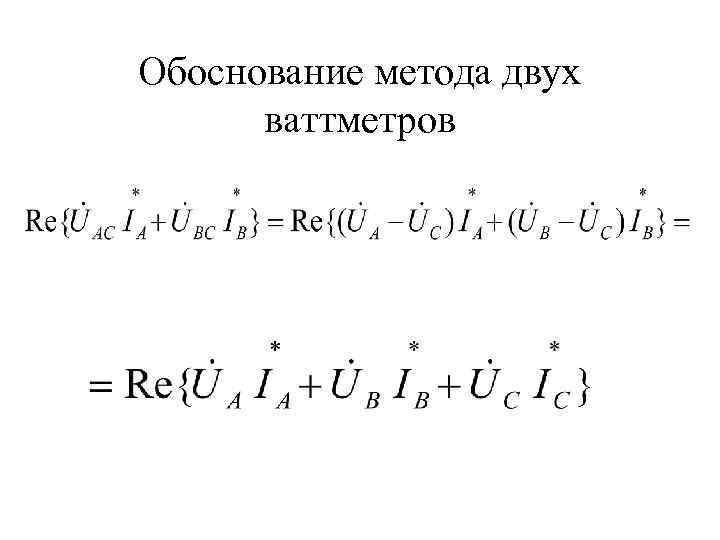

Обоснование метода двух ваттметров

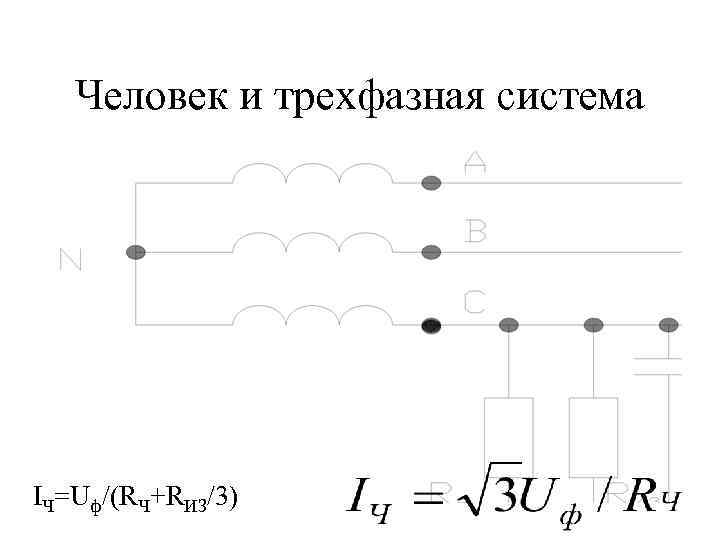

Человек и трехфазная система IЧ=Uф/(RЧ+RИЗ/3)

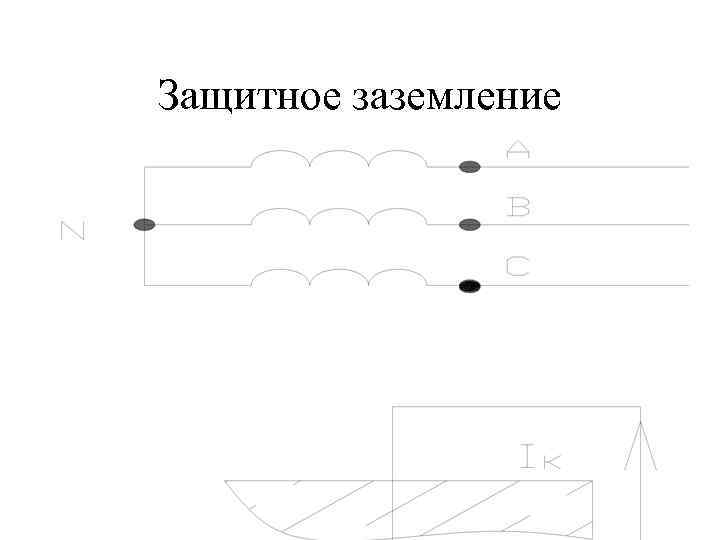

Защитное заземление

Защитное зануление
