Многоэтажные производственные здания

Объемно-планировочные решения а) 2 -х, 3 -х этажные с переменной сеткой колонн по этажам ( верхний этаж м. б. оборудован опорно-мостовым краном) б) С постоянной сеткой колонн (бескрановые), 4 -7 этажей в) здания с укрупненной сеткой колонн, г) здания смешанной этажности со сложным объемнопланировочным решением ( со стальным каркасом)

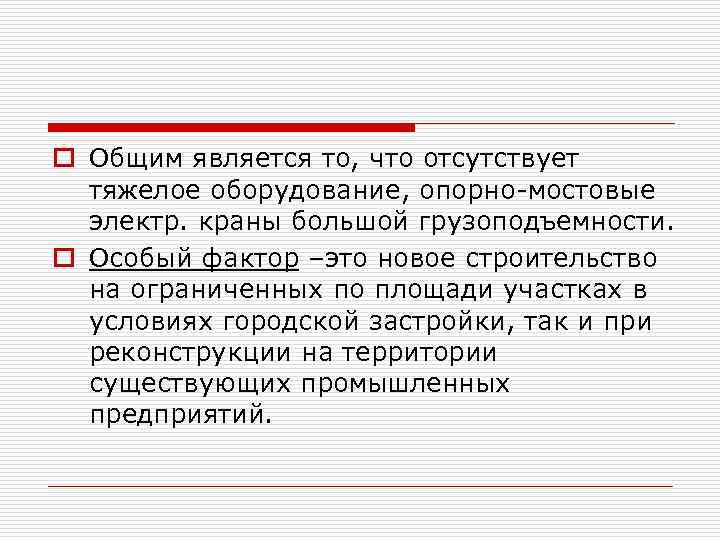

o Общим является то, что отсутствует тяжелое оборудование, опорно-мостовые электр. краны большой грузоподъемности. o Особый фактор –это новое строительство на ограниченных по площади участках в условиях городской застройки, так и при реконструкции на территории существующих промышленных предприятий.

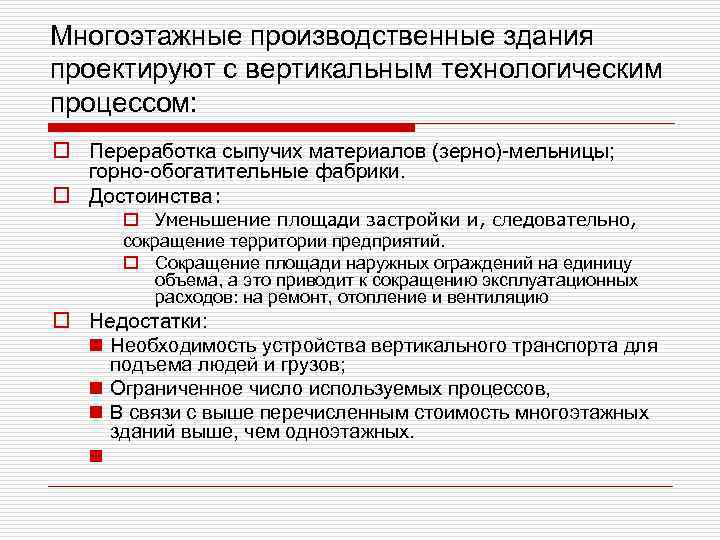

Многоэтажные производственные здания проектируют с вертикальным технологическим процессом: o Переработка сыпучих материалов (зерно)-мельницы; горно-обогатительные фабрики. o Достоинства: o Уменьшение площади застройки и, следовательно, сокращение территории предприятий. o Сокращение площади наружных ограждений на единицу объема, а это приводит к сокращению эксплуатационных расходов: на ремонт, отопление и вентиляцию o Недостатки: n Необходимость устройства вертикального транспорта для подъема людей и грузов; n Ограниченное число используемых процессов, n В связи с выше перечисленным стоимость многоэтажных зданий выше, чем одноэтажных. n

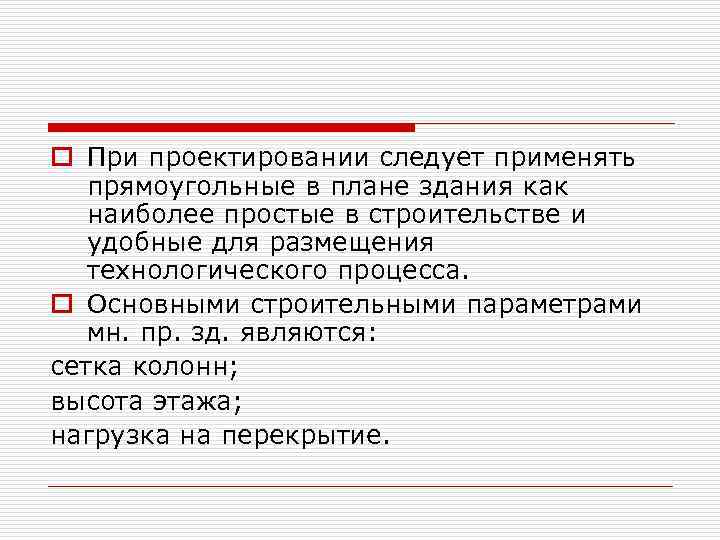

o При проектировании следует применять прямоугольные в плане здания как наиболее простые в строительстве и удобные для размещения технологического процесса. o Основными строительными параметрами мн. пр. зд. являются: сетка колонн; высота этажа; нагрузка на перекрытие.

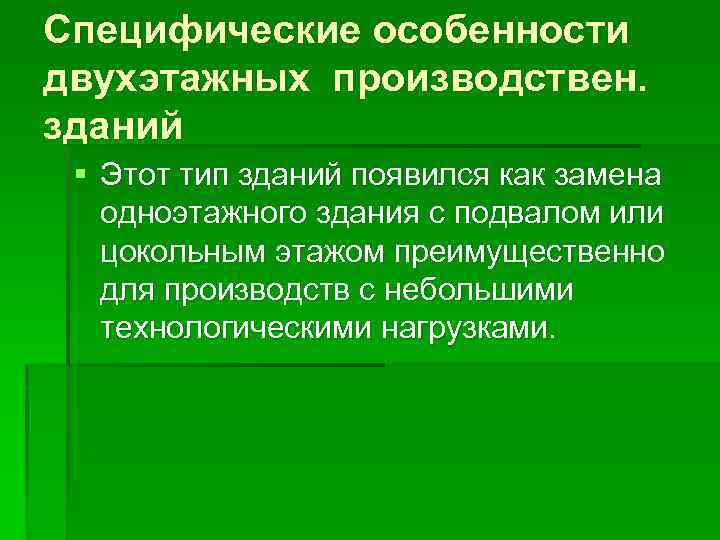

Специфические особенности двухэтажных производствен. зданий § Этот тип зданий появился как замена одноэтажного здания с подвалом или цокольным этажом преимущественно для производств с небольшими технологическими нагрузками.

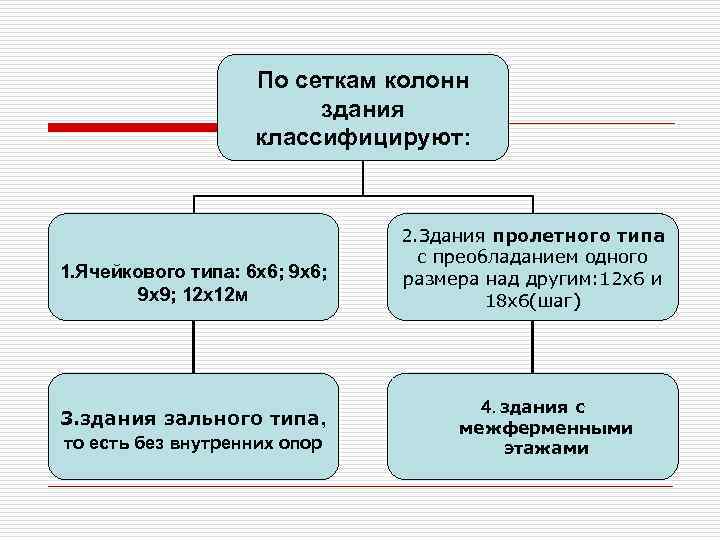

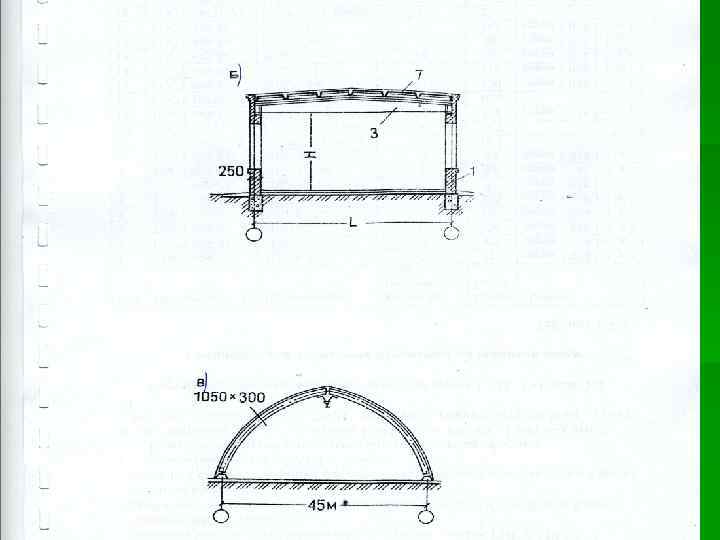

По сеткам колонн здания классифицируют: 1. Ячейкового типа: 6 х6; 9 х9; 12 х12 м 3. здания зального типа, то есть без внутренних опор 2. Здания пролетного типа с преобладанием одного размера над другим: 12 х6 и 18 х6(шаг) 4. здания с межферменными этажами

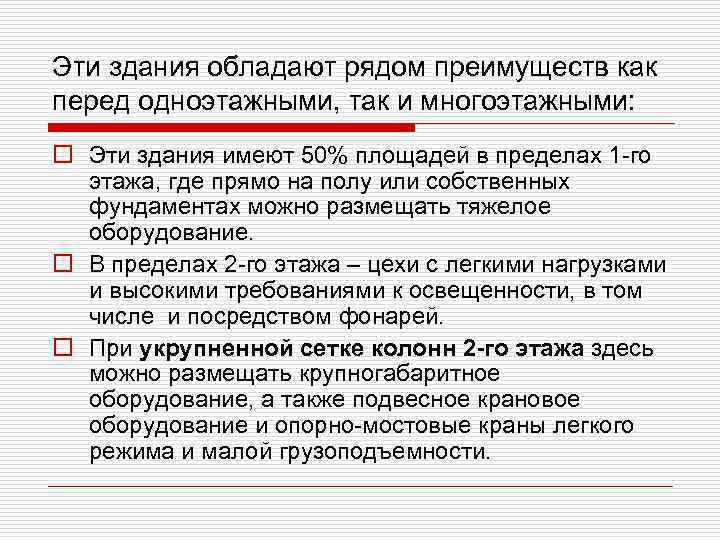

Эти здания обладают рядом преимуществ как перед одноэтажными, так и многоэтажными: o Эти здания имеют 50% площадей в пределах 1 -го этажа, где прямо на полу или собственных фундаментах можно размещать тяжелое оборудование. o В пределах 2 -го этажа – цехи с легкими нагрузками и высокими требованиями к освещенности, в том числе и посредством фонарей. o При укрупненной сетке колонн 2 -го этажа здесь можно размещать крупногабаритное оборудование, а также подвесное крановое оборудование и опорно-мостовые краны легкого режима и малой грузоподъемности.

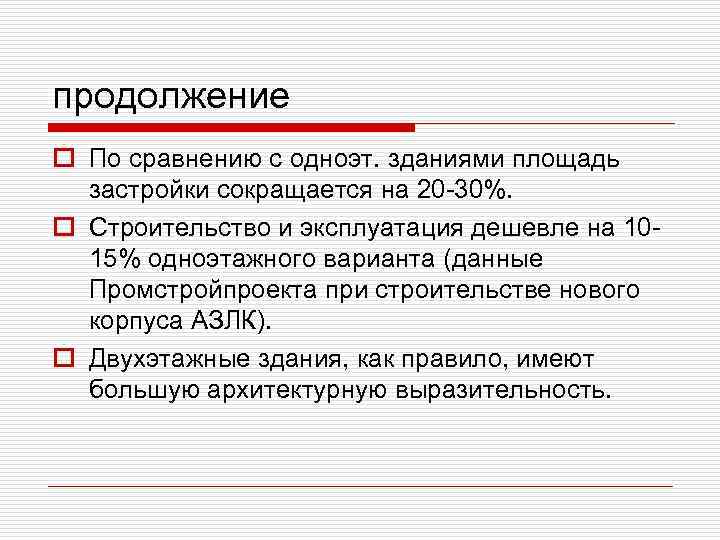

продолжение o По сравнению с одноэт. зданиями площадь застройки сокращается на 20 -30%. o Строительство и эксплуатация дешевле на 1015% одноэтажного варианта (данные Промстройпроекта при строительстве нового корпуса АЗЛК). o Двухэтажные здания, как правило, имеют большую архитектурную выразительность.

Здания с межферменными этажами

Конструктивное решение многоэт. пр. зд. § § § Сборный железобетон Сборно-монолитные конструкции Стальные элементы каркаса : нагрузки на перекрытие превышают 30 к. Па (сетка колонн 6 х6 м); 20 к. Па (9 х6 м) 10 к. Па (12 х6 м).

Санитарно- технические системы. § СТС обеспечивают требуемый микроклимат в условиях разнообразных технологических процессов, включает следующие разделы: § отопление и вентиляция, § кондиционирование, § Пыле-, газоочистка, § утилизация отходящего тепла, § водоснабжение и канализация.

n СТС активно влияют на формирование типов ПЗ: помещения венткамер, установки кондиционирования, воздуховоды.

Градостроительные условия n Многие виды производств с гибкой технологией и мелкостаночным оборудованием могут размещаться как в одноэтажных, так и в многоэтажных зданиях. Окончательный выбор объемно -планировочных решений ПЗ должен осуществляться с учетом градостроительных ситуаций в соответствии с нормативными требованиями. При проектировании ПЗ со стороны улицы или площади располагают наиболее привлекательные по внешнему облику производственные корпуса в сочетании со зданиями административно-бытового, инженернолабораторного и общественного назначения.

n Каждое производственное здание в городе или сельской местности выполняет важные градостроительную, экономическую или социальную функции. Соответственно этому должно быть уделено внимание комплексному решению как функциональнотехнических, так и градостроительных задач при проектировании ПЗ.

Санитарно-защитные зоны § Размещение промышленного предприятия на территории поселения осуществляют в соответствии с нормативными санитарными требованиями. В соответствии с санитарной классификацией все производственные процессы разделяют на 5 классов. § В соответствие с этой классификацией принимают минимальные санитарные разрывы:

Сан. Пин 2. 2. 1/2. 1. 1. 1200 -03 (с. з. з и санитарная клас-ция предприятий, сооружений и иных объектов) n 1 n 2 n 3 n 4 n 5 класс – 1000 м; кл. – 500 м; кл. -300 м; кл. -100 м; кл. – 50 м.

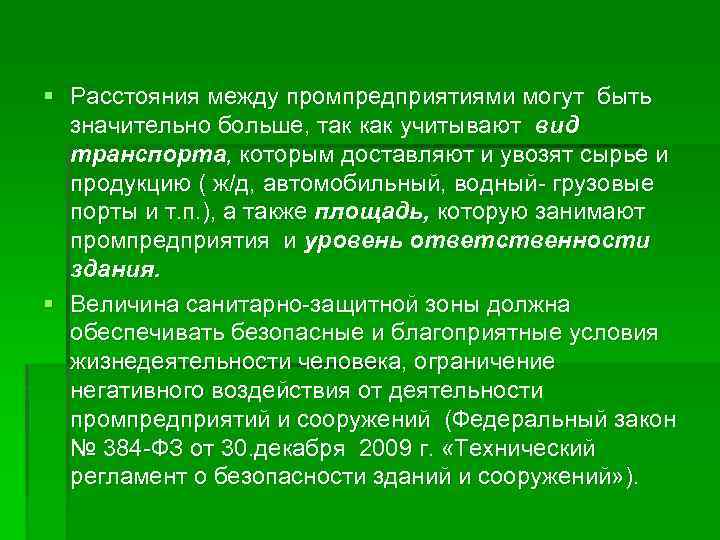

§ Расстояния между промпредприятиями могут быть значительно больше, так как учитывают вид транспорта, которым доставляют и увозят сырье и продукцию ( ж/д, автомобильный, водный- грузовые порты и т. п. ), а также площадь, которую занимают промпредприятия и уровень ответственности здания. § Величина санитарно-защитной зоны должна обеспечивать безопасные и благоприятные условия жизнедеятельности человека, ограничение негативного воздействия от деятельности промпредприятий и сооружений (Федеральный закон № 384 -ФЗ от 30. декабря 2009 г. «Технический регламент о безопасности зданий и сооружений» ).

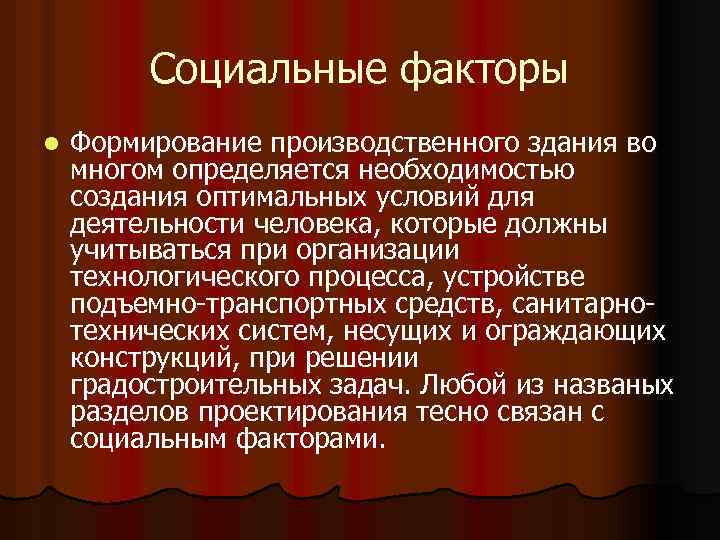

Социальные факторы l Формирование производственного здания во многом определяется необходимостью создания оптимальных условий для деятельности человека, которые должны учитываться при организации технологического процесса, устройстве подъемно-транспортных средств, санитарнотехнических систем, несущих и ограждающих конструкций, при решении градостроительных задач. Любой из названых разделов проектирования тесно связан с социальным факторами.

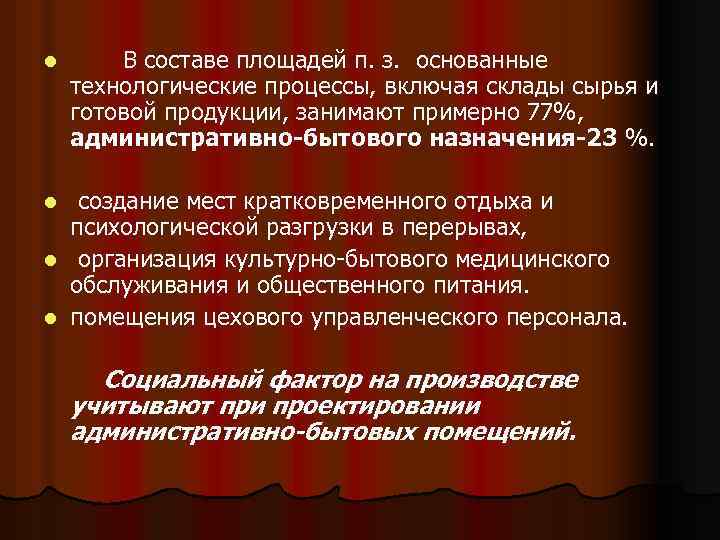

l В составе площадей п. з. основанные технологические процессы, включая склады сырья и готовой продукции, занимают примерно 77%, административно-бытового назначения-23 %. создание мест кратковременного отдыха и психологической разгрузки в перерывах, l организация культурно-бытового медицинского обслуживания и общественного питания. l помещения цехового управленческого персонала. l Социальный фактор на производстве учитывают при проектировании административно-бытовых помещений.
