MIZAR Automazione S p A OMNIA управление

MIZAR Automazione S. p. A. OMNIA – управление городскими транспортными потоками в рамках единой платформы верхнего уровня

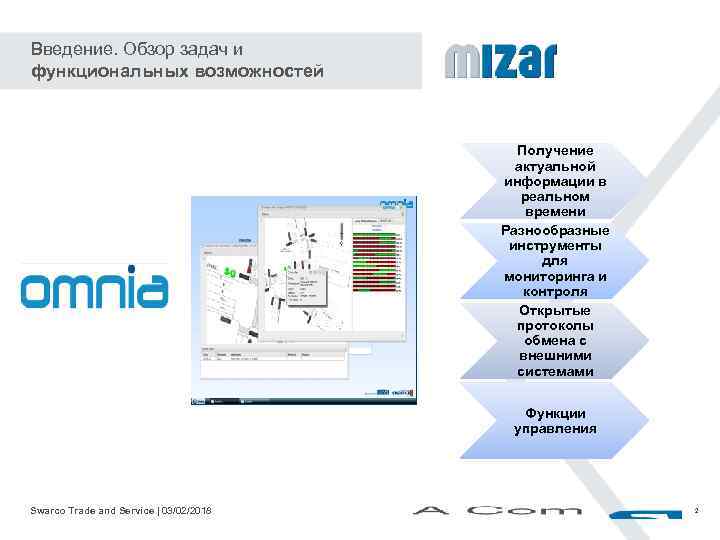

Введение. Обзор задач и функциональных возможностей Получение актуальной информации в реальном времени Разнообразные инструменты для мониторинга и контроля Открытые протоколы обмена с внешними системами Функции управления Swarco Trade and Service | 03/02/2018 2

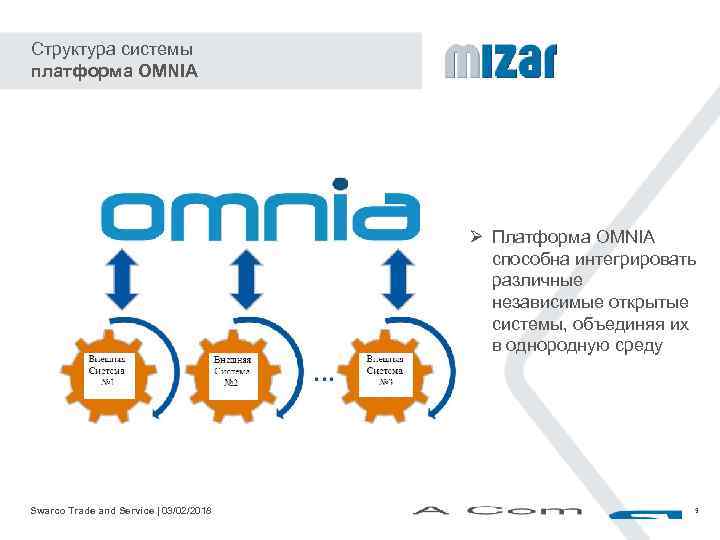

Структура системы платформа OMNIA Ø Платформа OMNIA способна интегрировать различные независимые открытые системы, объединяя их в однородную среду Swarco Trade and Service | 03/02/2018 3

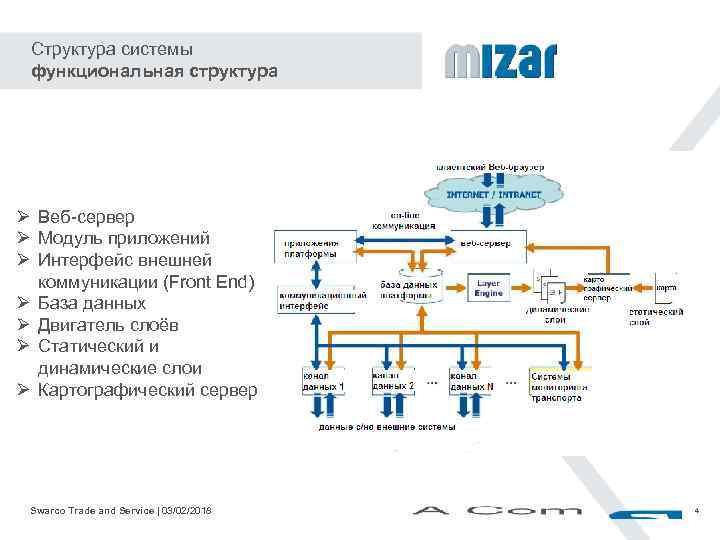

Структура системы функциональная структура Ø Веб-сервер Ø Модуль приложений Ø Интерфейс внешней коммуникации (Front End) Ø База данных Ø Двигатель слоёв Ø Статический и динамические слои Ø Картографический сервер Swarco Trade and Service | 03/02/2018 4

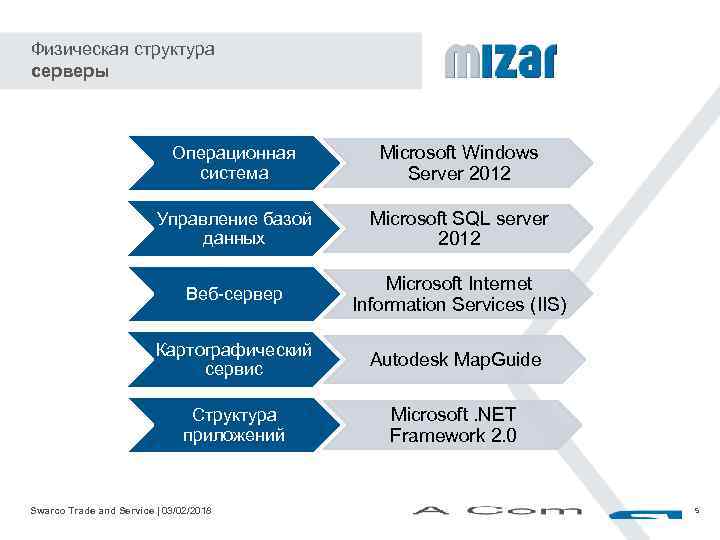

Физическая структура серверы Операционная система Microsoft Windows Server 2012 Управление базой данных Microsoft SQL server 2012 Веб-сервер Microsoft Internet Information Services (IIS) Картографический сервис Autodesk Map. Guide Структура приложений Microsoft. NET Framework 2. 0 Swarco Trade and Service | 03/02/2018 5

Физическая структура рабочая станция Ø Рабочее место в любой точке, имеющей доступ к сети Ø Не требуется дополнительная конфигурация рабочей станции Ø Доступ к интерфейсу посредством стандартного браузера Windows Swarco Trade and Service | 03/02/2018 6

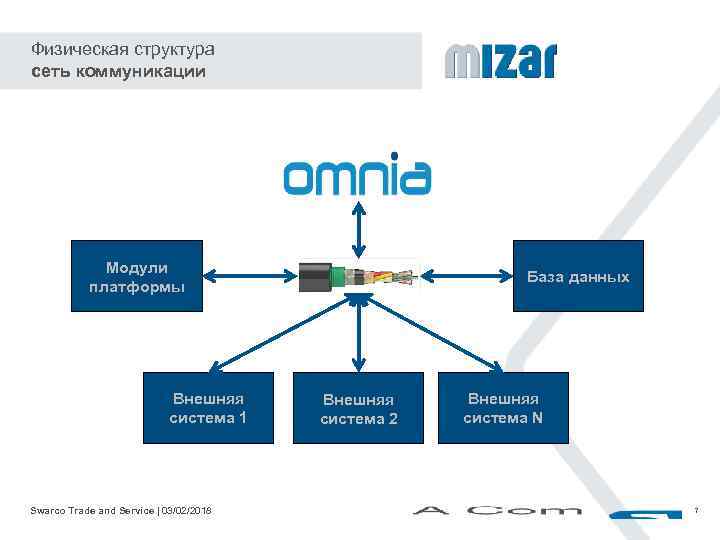

Физическая структура сеть коммуникации Модули платформы Внешняя система 1 Swarco Trade and Service | 03/02/2018 База данных Внешняя система 2 Внешняя система N 7

Структура системы база данных системы Архив конфигурации Все статистические данные разделены также по принципу принадлежности к определенной временной характеристике: Работоспособность Системы Архив доступа к Системе Ø Дню недели Ø Времени года Ø Характерным погодным условиям Ø Другим особым условиям (забастовки общественного транспорта, специфические события, и т. д …) База данных Архив диагностических данных Транспортные данные и архив оценок Архив контрольных данных Swarco Trade and Service | 03/02/2018 8

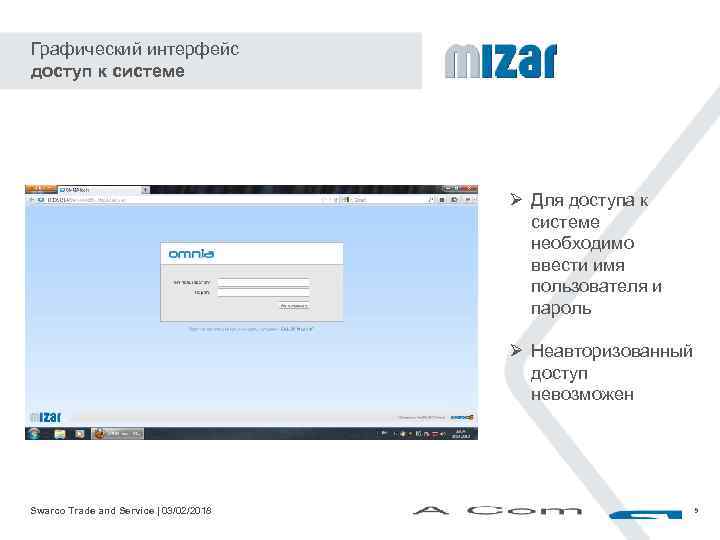

Графический интерфейс доступ к системе Ø Для доступа к системе необходимо ввести имя пользователя и пароль Ø Неавторизованный доступ невозможен Swarco Trade and Service | 03/02/2018 9

Графический интерфейс уровни доступа Ø Каждый аккаунт имеет свой уровень доступа Ø В зависимости от уровня доступа разрешены различные операции Ø Уровни доступа настраиваются в соответствии с требованиями заказчика Swarco Trade and Service | 03/02/2018 № Код Название Карта Пере крёс ток Сигн. диаграмма ПВД Сообщения Трансп. данные Настройки пользовате ля 1 ADM Администратор Ч/З Ч Ч Ч/З 2 SE Системный инженер Ч Ч Ч - 3 SO Системный оператор Ч/З Ч Ч Ч 4 SS Системный наблюдатель Ч Ч Ч - 5 MG Группа обслуживания Ч Ч - - Ч Ч - 6 TE Транспортный инженер Ч Ч Ч - 7 SD Системный диагностик - - - - Ч только чтение Ч/З чтение и запись - недоступно 10

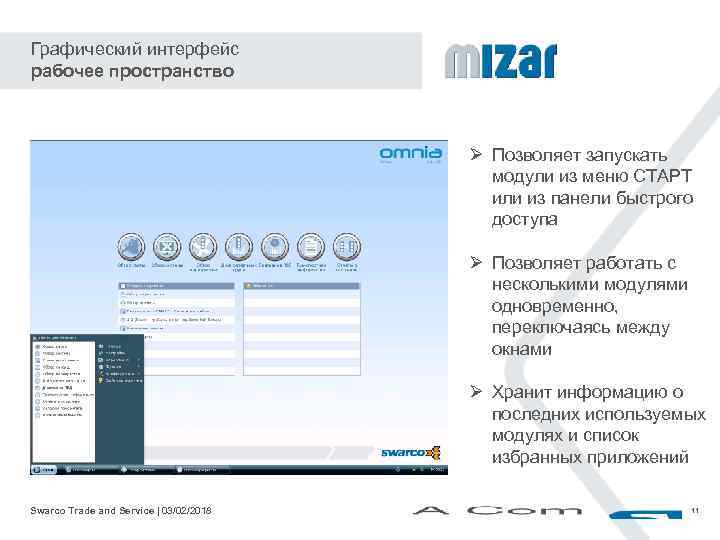

Графический интерфейс рабочее пространство Ø Позволяет запускать модули из меню СТАРТ или из панели быстрого доступа Ø Позволяет работать с несколькими модулями одновременно, переключаясь между окнами Ø Хранит информацию о последних используемых модулях и список избранных приложений Swarco Trade and Service | 03/02/2018 11

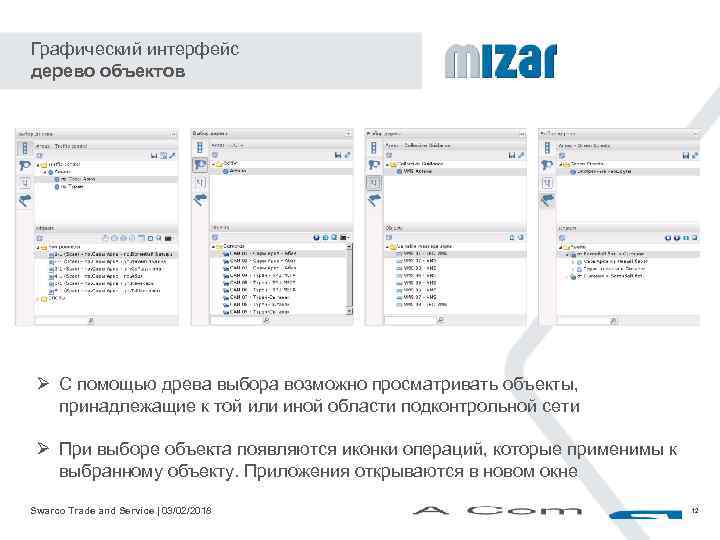

Графический интерфейс дерево объектов Ø С помощью древа выбора возможно просматривать объекты, принадлежащие к той или иной области подконтрольной сети Ø При выборе объекта появляются иконки операций, которые применимы к выбранному объекту. Приложения открываются в новом окне Swarco Trade and Service | 03/02/2018 12

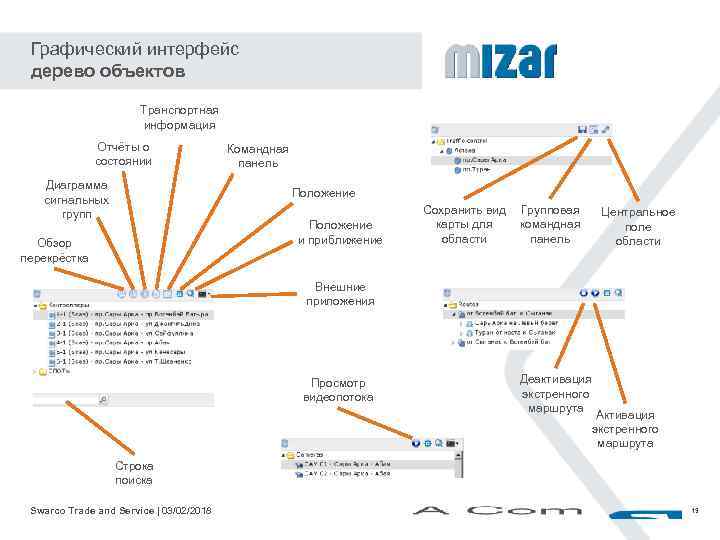

Графический интерфейс дерево объектов Транспортная информация Отчёты о состоянии Диаграмма сигнальных групп Командная панель Положение и приближение Обзор перекрёстка Сохранить вид Групповая карты для командная области панель Центральное поле области Внешние приложения Просмотр видеопотока Деактивация экстренного маршрута Активация экстренного маршрута Строка поиска Swarco Trade and Service | 03/02/2018 13

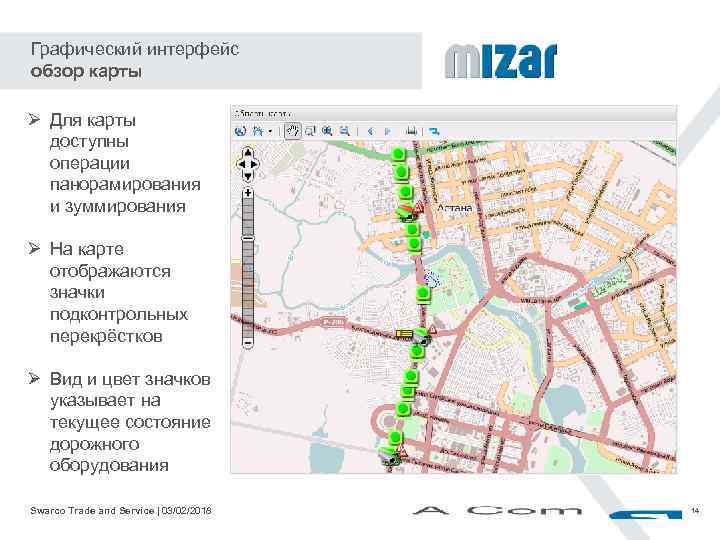

Графический интерфейс обзор карты Ø Для карты доступны операции панорамирования и зуммирования Ø На карте отображаются значки подконтрольных перекрёстков Ø Вид и цвет значков указывает на текущее состояние дорожного оборудования Swarco Trade and Service | 03/02/2018 14

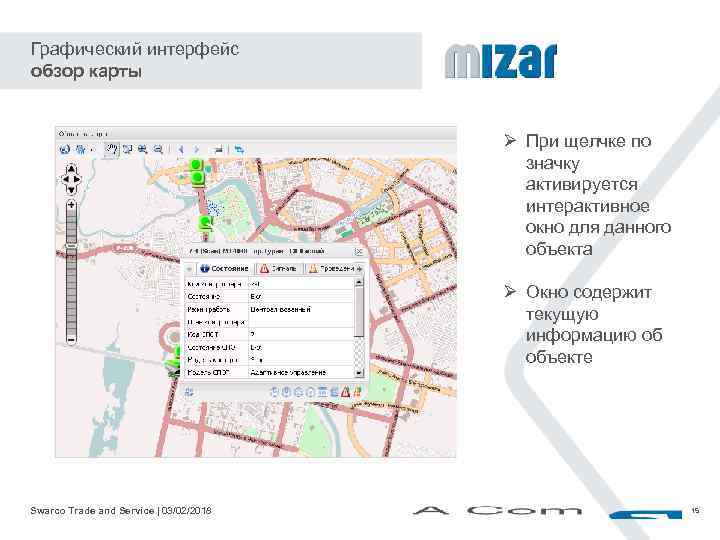

Графический интерфейс обзор карты Ø При щелчке по значку активируется интерактивное окно для данного объекта Ø Окно содержит текущую информацию об объекте Swarco Trade and Service | 03/02/2018 15

Графический интерфейс обзор карты Ø Показывает сигналы об ошибках и предупреждения Swarco Trade and Service | 03/02/2018 Ø Показывает выполняемые на перекрёстке работы Ø Показывает внешние приложения, применимые к данному объекту 16

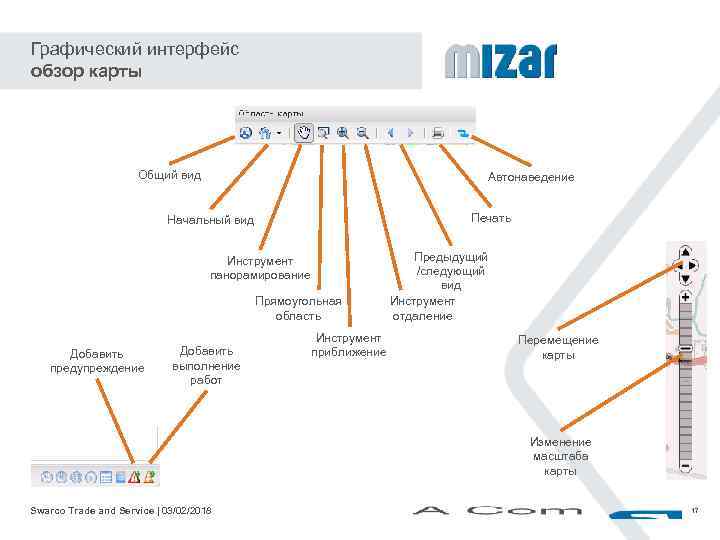

Графический интерфейс обзор карты Общий вид Автонаведение Печать Начальный вид Инструмент панорамирование Прямоугольная область Добавить предупреждение Добавить выполнение работ Инструмент приближение Предыдущий /следующий вид Инструмент отдаление Перемещение карты Изменение масштаба карты Swarco Trade and Service | 03/02/2018 17

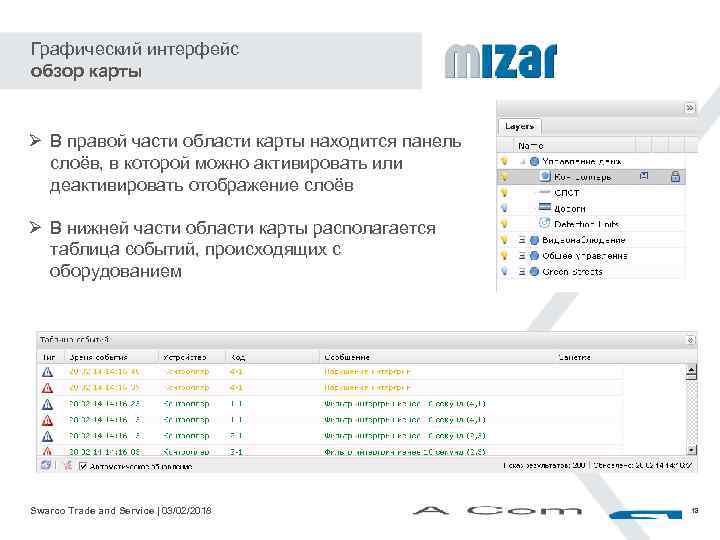

Графический интерфейс обзор карты Ø В правой части области карты находится панель слоёв, в которой можно активировать или деактивировать отображение слоёв Ø В нижней части области карты располагается таблица событий, происходящих с оборудованием Swarco Trade and Service | 03/02/2018 18

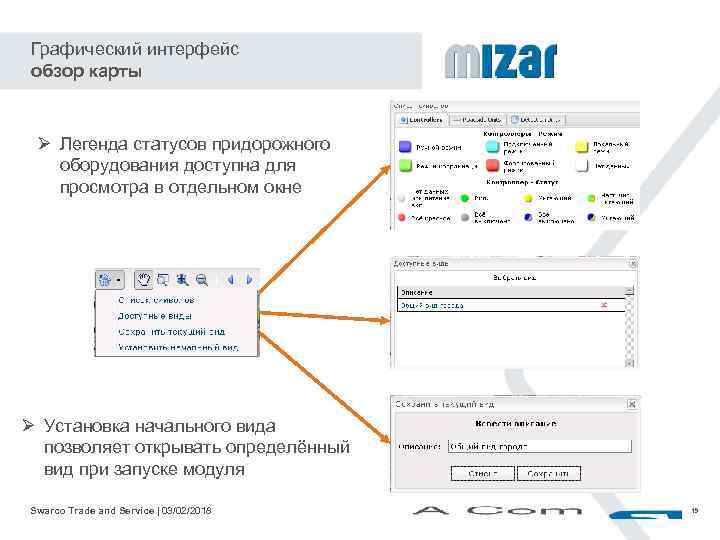

Графический интерфейс обзор карты Ø Легенда статусов придорожного оборудования доступна для просмотра в отдельном окне Ø Установка начального вида позволяет открывать определённый вид при запуске модуля Swarco Trade and Service | 03/02/2018 19

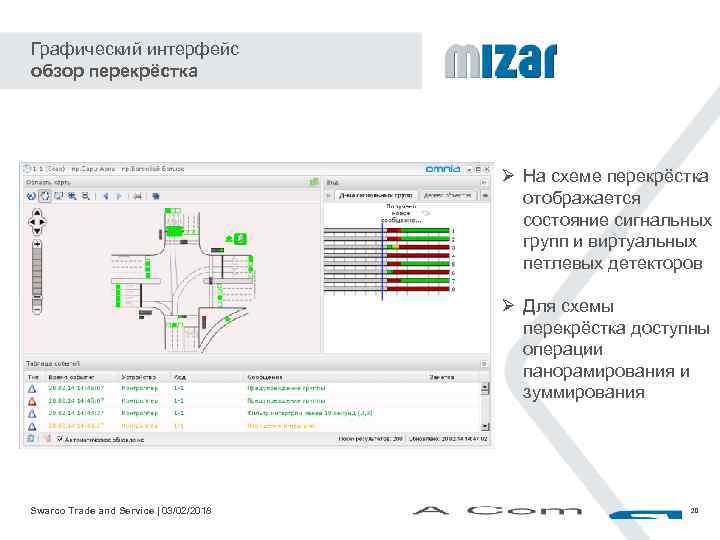

Графический интерфейс обзор перекрёстка Ø На схеме перекрёстка отображается состояние сигнальных групп и виртуальных петлевых детекторов Ø Для схемы перекрёстка доступны операции панорамирования и зуммирования Swarco Trade and Service | 03/02/2018 20

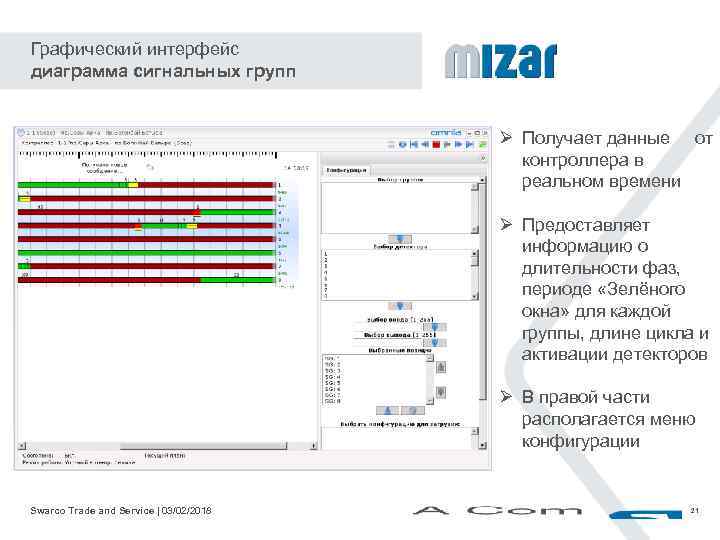

Графический интерфейс диаграмма сигнальных групп Ø Получает данные от контроллера в реальном времени Ø Предоставляет информацию о длительности фаз, периоде «Зелёного окна» для каждой группы, длине цикла и активации детекторов Ø В правой части располагается меню конфигурации Swarco Trade and Service | 03/02/2018 21

Графический интерфейс диаграмма сигнальных групп Индикатор подключения Планировщик журнала Вперёд на 30 с Выбор даты/времени Вперёд на 10 с Назад на 30 с Назад на 10 с Диаграмма он-лайн Диаграмма архивная Swarco Trade and Service | 03/02/2018 22

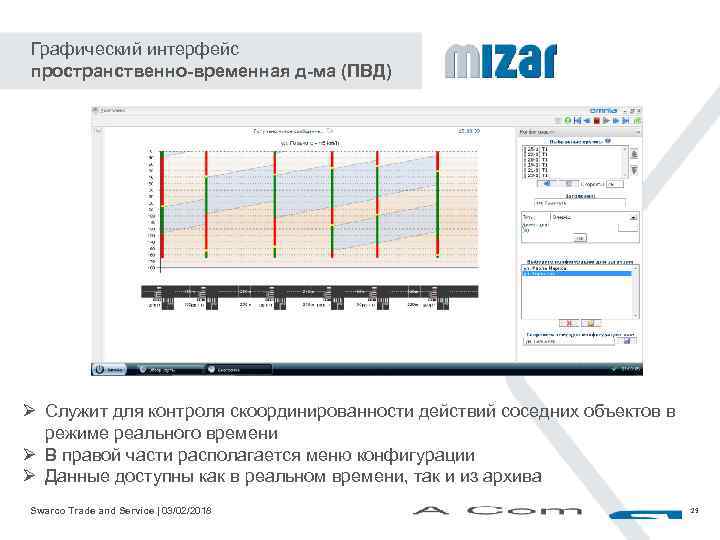

Графический интерфейс пространственно-временная д-ма (ПВД) Ø Служит для контроля скоординированности действий соседних объектов в режиме реального времени Ø В правой части располагается меню конфигурации Ø Данные доступны как в реальном времени, так и из архива Swarco Trade and Service | 03/02/2018 23

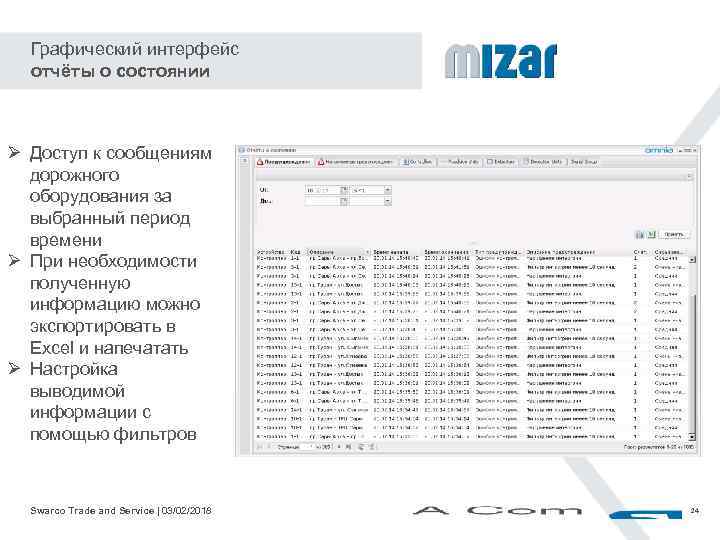

Графический интерфейс отчёты о состоянии Ø Доступ к сообщениям дорожного оборудования за выбранный период времени Ø При необходимости полученную информацию можно экспортировать в Excel и напечатать Ø Настройка выводимой информации с помощью фильтров Swarco Trade and Service | 03/02/2018 24

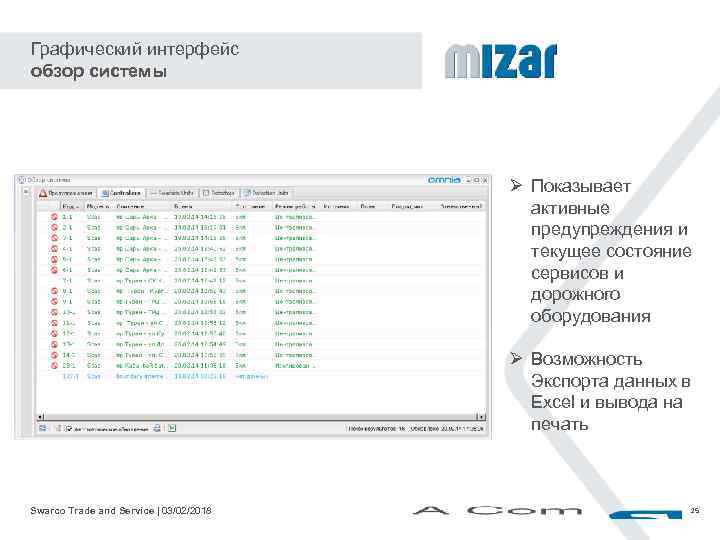

Графический интерфейс обзор системы Ø Показывает активные предупреждения и текущее состояние сервисов и дорожного оборудования Ø Возможность Экспорта данных в Excel и вывода на печать Swarco Trade and Service | 03/02/2018 25

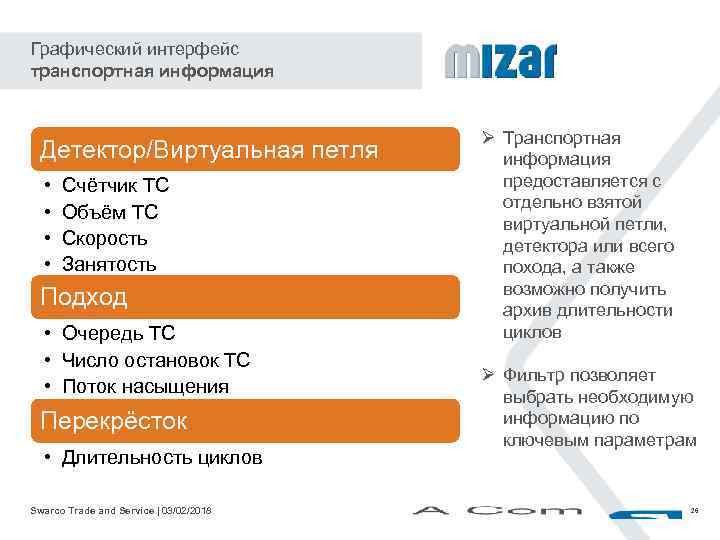

Графический интерфейс транспортная информация Детектор/Виртуальная петля • • Счётчик ТС Объём ТС Скорость Занятость Подход • Очередь ТС • Число остановок ТС • Поток насыщения Перекрёсток • Длительность циклов Swarco Trade and Service | 03/02/2018 Ø Транспортная информация предоставляется с отдельно взятой виртуальной петли, детектора или всего похода, а также возможно получить архив длительности циклов Ø Фильтр позволяет выбрать необходимую информацию по ключевым параметрам 26

Графический интерфейс транспортная информация Ø Предоставление информации в графическом и табличном виде Ø Возможность Экспорта данных в Excel и вывода на печать Swarco Trade and Service | 03/02/2018 27

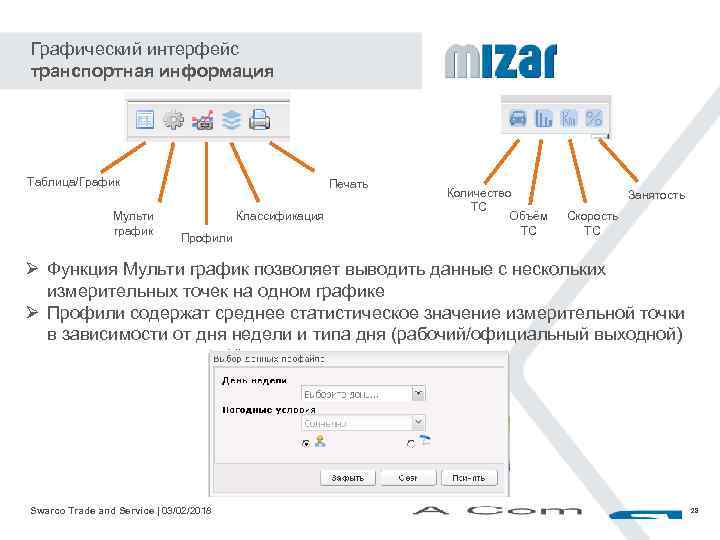

Графический интерфейс транспортная информация Таблица/График Мульти график Печать Классификация Профили Количество ТС Объём ТС Занятость Скорость ТС Ø Функция Мульти график позволяет выводить данные с нескольких измерительных точек на одном графике Ø Профили содержат среднее статистическое значение измерительной точки в зависимости от дня недели и типа дня (рабочий/официальный выходной) Swarco Trade and Service | 03/02/2018 28

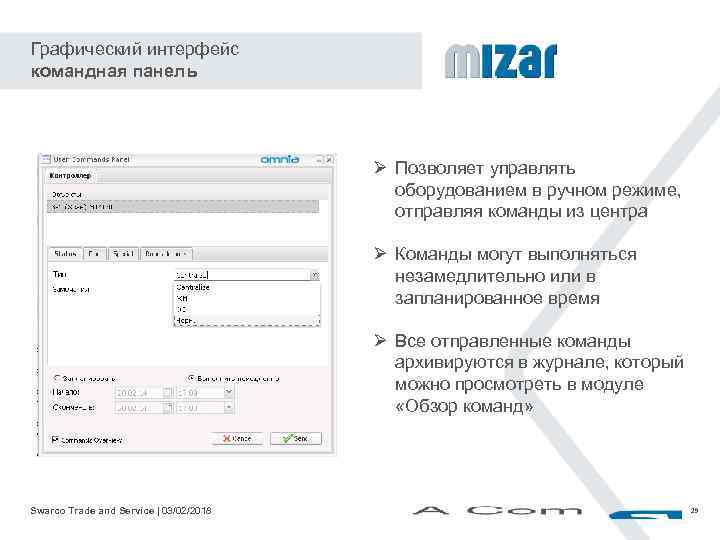

Графический интерфейс командная панель Ø Позволяет управлять оборудованием в ручном режиме, отправляя команды из центра Ø Команды могут выполняться незамедлительно или в запланированное время Ø Все отправленные команды архивируются в журнале, который можно просмотреть в модуле «Обзор команд» Swarco Trade and Service | 03/02/2018 29

Графический интерфейс система видеонаблюдения Ø Интегрированная система видеонаблюдения позволяет просматривать в отдельном окне поток с обзорных камер и управлять ими (панорамирование, зуммирование, фокусировка, управление диафрагмой, очистка, использование пресетов) Swarco Trade and Service | 03/02/2018 30

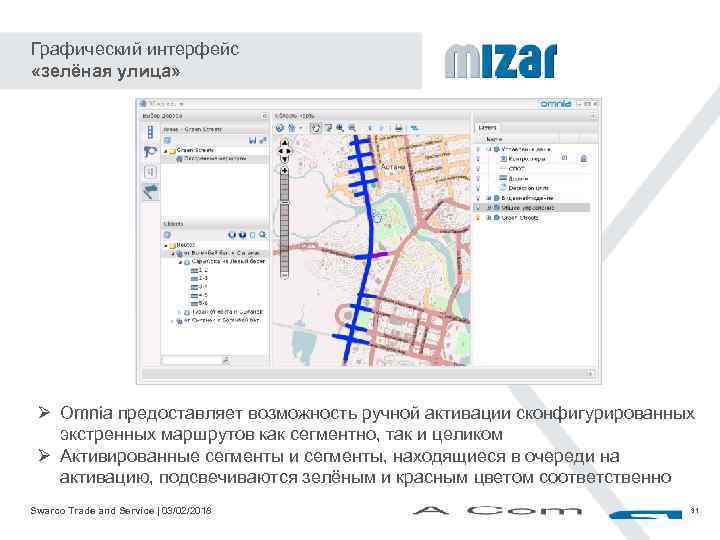

Графический интерфейс «зелёная улица» Ø Omnia предоставляет возможность ручной активации сконфигурированных экстренных маршрутов как сегментно, так и целиком Ø Активированные сегменты и сегменты, находящиеся в очереди на активацию, подсвечиваются зелёным и красным цветом соответственно Swarco Trade and Service | 03/02/2018 31

OMNIA разрешение проблем Ø Исключение выполнения работ с серверами неквалифицированным персоналом, который может навредить Системе Ø Поддержание в исправном состоянии климатического оборудования и системы пожаротушения в серверной комнате поможет сохранить базу данных Ø О замеченных ошибках и неисправностях сообщайте разработчикам Swarco Trade and Service | 03/02/2018 32

SWARCO | First in Traffic Solutions. Спасибо за внимание! Swarco Trade and Service | 03/02/2018 33
