МИХАЙЛОВСКАЯ ВОЕННАЯ АРТИЛЛЕРИЙСКАЯ АКАДЕМИЯ Кафедра № 11 Тема Занятие 11: Поражение неподвижных наблюдаемых целей с закрытой огневой позиции с пристрелкой 59: Пристрелка с помощью сопряженного наблюдения лекция Санкт-Петербург-2008

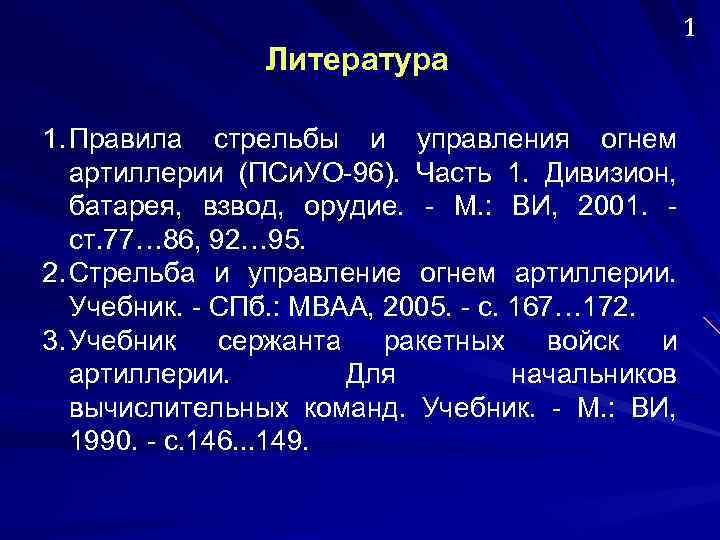

Литература 1. Правила стрельбы и управления огнем артиллерии (ПСи. УО-96). Часть 1. Дивизион, батарея, взвод, орудие. - М. : ВИ, 2001. ст. 77… 86, 92… 95. 2. Стрельба и управление огнем артиллерии. Учебник. - СПб. : МВАА, 2005. - с. 167… 172. 3. Учебник сержанта ракетных войск и артиллерии. Для начальников вычислительных команд. Учебник. - М. : ВИ, 1990. - с. 146. . . 149. 1

2 Учебные вопросы: 1. Сущность, условия применения и порядок пристрелки с помощью сопряженного наблюдения. 2. Способы расчета корректур, вывод расчетных формул.

3 1. Сущность, условия применения и порядок пристрелки с помощью сопряженного наблюдения

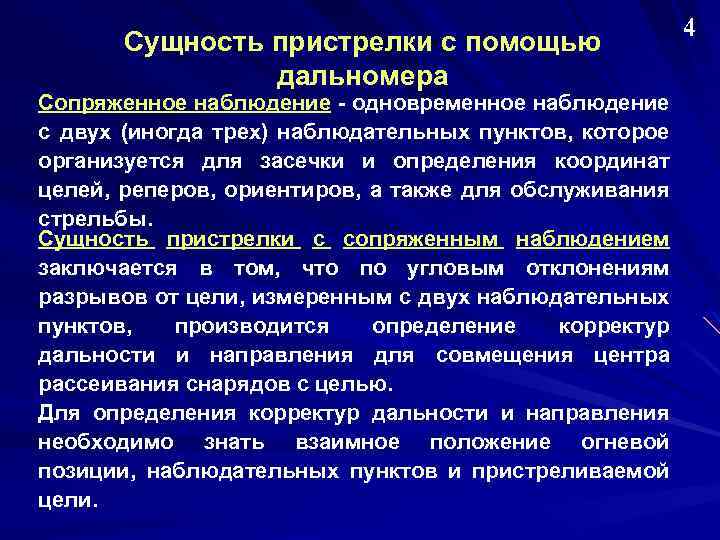

Сущность пристрелки с помощью дальномера Сопряженное наблюдение - одновременное наблюдение с двух (иногда трех) наблюдательных пунктов, которое организуется для засечки и определения координат целей, реперов, ориентиров, а также для обслуживания стрельбы. Сущность пристрелки с сопряженным наблюдением заключается в том, что по угловым отклонениям разрывов от цели, измеренным с двух наблюдательных пунктов, производится определение корректур дальности и направления для совмещения центра рассеивания снарядов с целью. Для определения корректур дальности и направления необходимо знать взаимное положение огневой позиции, наблюдательных пунктов и пристреливаемой цели. 4

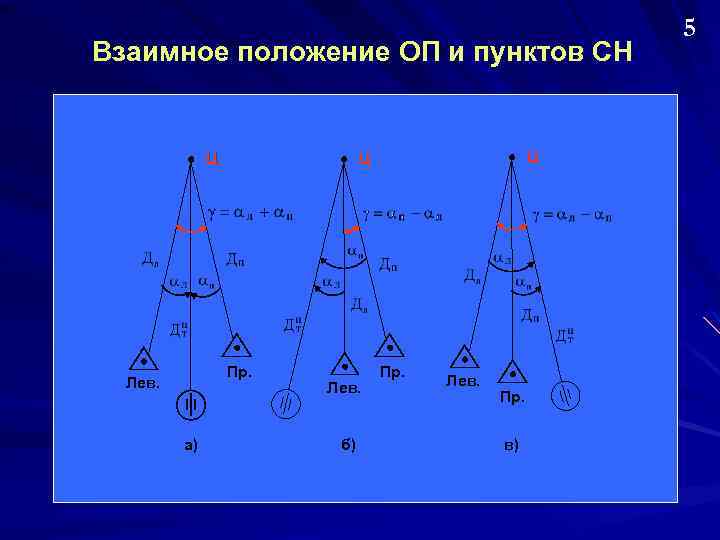

Взаимное положение ОП и пунктов СН Ц Пр. Лев. а) Ц Ц Лев. б) Пр. Лев. Пр. в) 5

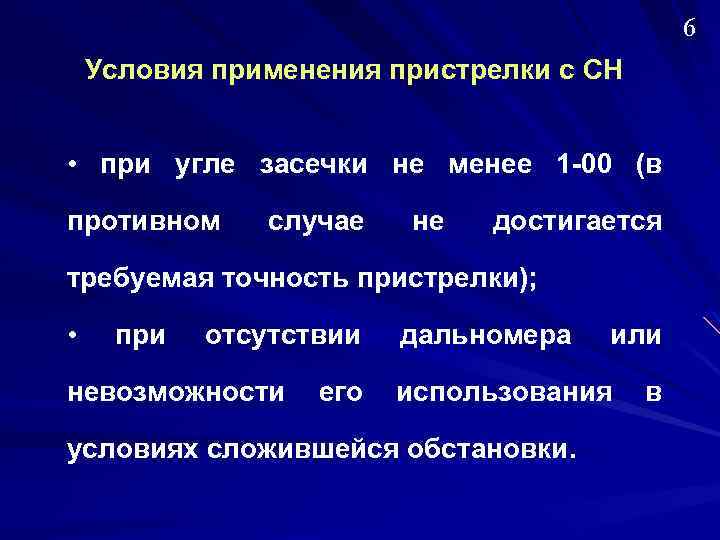

6 Условия применения пристрелки с СН • при угле засечки не менее 1 -00 (в противном случае не достигается требуемая точность пристрелки); • при отсутствии невозможности его дальномера или использования условиях сложившейся обстановки. в

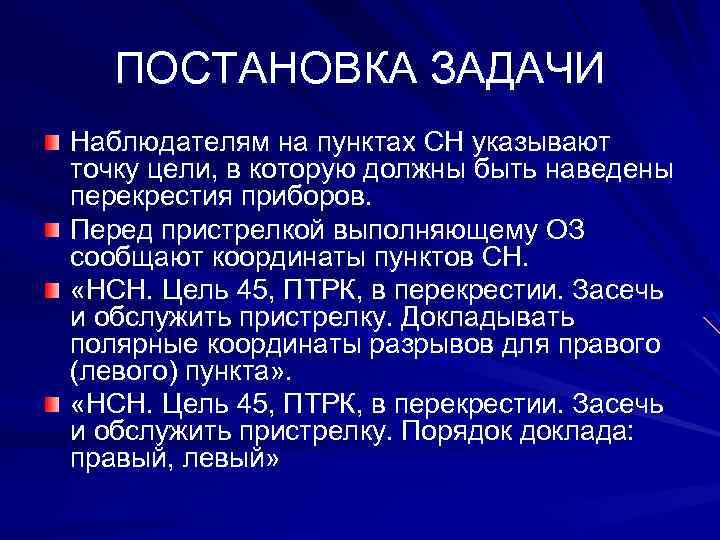

ПОСТАНОВКА ЗАДАЧИ Наблюдателям на пунктах СН указывают точку цели, в которую должны быть наведены перекрестия приборов. Перед пристрелкой выполняющему ОЗ сообщают координаты пунктов СН. «НСН. Цель 45, ПТРК, в перекрестии. Засечь и обслужить пристрелку. Докладывать полярные координаты разрывов для правого (левого) пункта» . «НСН. Цель 45, ПТРК, в перекрестии. Засечь и обслужить пристрелку. Порядок доклада: правый, левый»

Порядок пристрелки с помощью сопряженного наблюдения Пристрелку начинают одиночным выстрелом основного орудия на исчисленных установках. По измеренным (или рассчитанным) отклонениям разрыва от цели определяют корректуры и на исправленных установках назначают три выстрела с темпом, обеспечивающим засечку каждого разрыва. К стрельбе на поражение переходят, введя корректуры, определенные по отклонению от цели центра группы разрывов (не менее двух). К стрельбе на поражение также переходят, если в ходе пристрелки получено попадание в цель. При попадании в групповую цель вводят корректуры на измеренное отклонение разрыва (ЦГР) от центра цели. 7

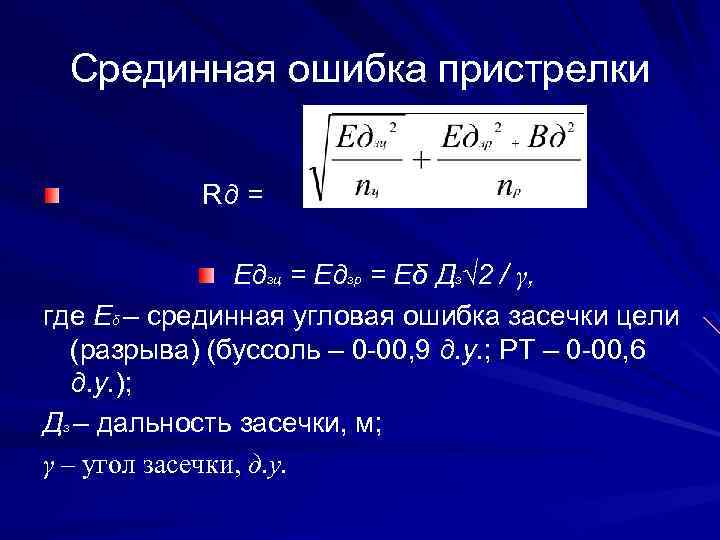

Срединная ошибка пристрелки Rд = Едзц = Едзр = Еδ Дз√ 2 / γ, где Еδ – срединная угловая ошибка засечки цели (разрыва) (буссоль – 0 -00, 9 д. у. ; РТ – 0 -00, 6 д. у. ); Дз – дальность засечки, м; γ – угол засечки, д. у.

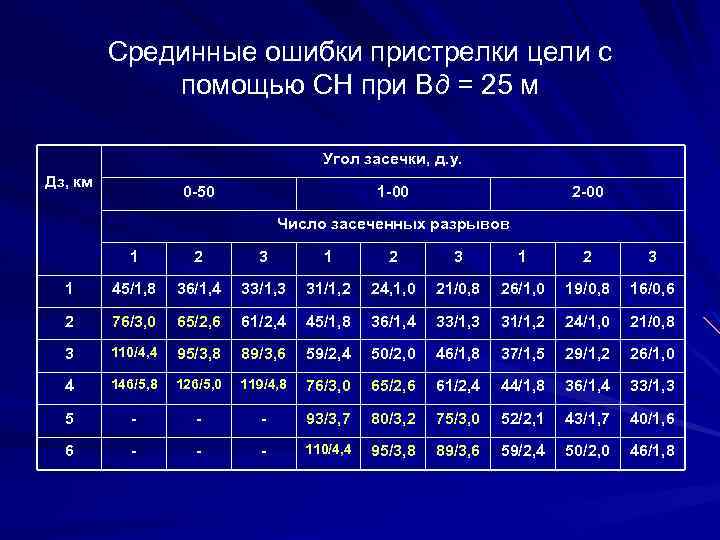

Срединные ошибки пристрелки цели с помощью СН при Вд = 25 м Угол засечки, д. у. Дз, км 0 -50 1 -00 2 -00 Число засеченных разрывов 1 2 3 1 45/1, 8 36/1, 4 33/1, 3 31/1, 2 24, 1, 0 21/0, 8 26/1, 0 19/0, 8 16/0, 6 2 76/3, 0 65/2, 6 61/2, 4 45/1, 8 36/1, 4 33/1, 3 31/1, 2 24/1, 0 21/0, 8 3 110/4, 4 95/3, 8 89/3, 6 59/2, 4 50/2, 0 46/1, 8 37/1, 5 29/1, 2 26/1, 0 4 146/5, 8 126/5, 0 119/4, 8 76/3, 0 65/2, 6 61/2, 4 44/1, 8 36/1, 4 33/1, 3 5 - - - 93/3, 7 80/3, 2 75/3, 0 52/2, 1 43/1, 7 40/1, 6 6 - - - 110/4, 4 95/3, 8 89/3, 6 59/2, 4 50/2, 0 46/1, 8

8 2. Способы расчета корректур, вывод расчетных формул.

Способы расчета корректур 9 • при измерении дирекционных углов цели и разрыва (ЦГР) начальник СН рассчитывает с помощью логарифмической линейки, счислителя СТМ, ПРК или МК дальность до цели и разрыва (ЦГР) для основного пункта СН. Рассчитанные дальности и измеренные дирекционные углы он докладывает КБ (КД). Корректуры дальности и направления, в этом случае определяют так же, как и пристрелке с помощью дальномера. • при измерении боковых отклонений разрывов (ЦГР) корректуры дальности и направления рассчитывают с помощью ПРК или МК. Внимание! Если хотя бы для одного из пунктов сопряженного наблюдения поправка на смещение не превышает 5 -00, то корректура дальности может определяться и по формуле где Дл и Дп - дальности до цели с левого и правого пунктов СН; - угол засечки в делениях угломера; Л и П - боковые отклонения разрывов от цели соответственно для левого и правого наблюдательных пунктов с их знаками (вправо - "плюс", влево "минус") в делениях угломера. Корректура направления в этом случае определяется для менее

Вывод расчетных формул 10 Корректуры дальности и направления расчетом определяют при поправке на смещение для основного пункта СН менее 5 -00. Формула для расчета корректуры дальности пристрелке с помощью СН выводится из следующих соотношений: ΔД Р Ц п л β Лев. а) для правого пункта: При корректуре дальности ΔД и отклонении разрыва по направлению П корректура направления, рассчитанная с правого НП, равна:

а) для левого пункта: При корректуре дальности ΔД и отклонении разрыва по направлению Л корректура направления, рассчитанная с левого пункта, равна: Но так корректуры направления, вычисленные для правого и левого пунктов, равны между собой, т. е. : то преобразуя данное равенство и учитывая, что αл + αп = γ , получим Корректуры направления в этом случае определяются для менее смещенного пункта СН, как пристрелке с помощью дальномера 11

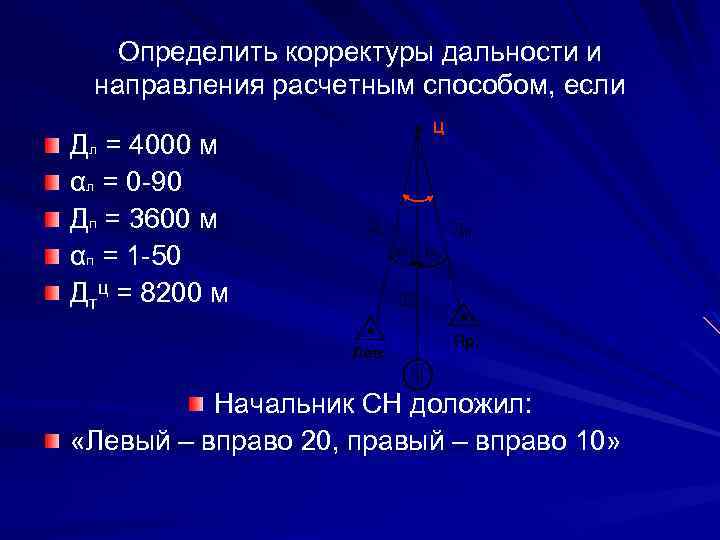

Определить корректуры дальности и направления расчетным способом, если Ц Дл = 4000 м αл = 0 -90 Дп = 3600 м αп = 1 -50 Дтц = 8200 м Лев. Пр. Начальник СН доложил: «Левый – вправо 20, правый – вправо 10»

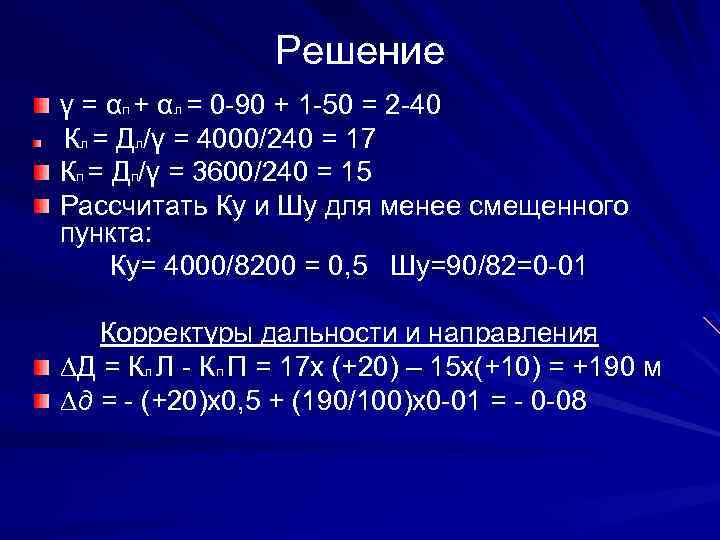

Решение γ = αп + αл = 0 -90 + 1 -50 = 2 -40 Кл = Дл/γ = 4000/240 = 17 Кп = Дп/γ = 3600/240 = 15 Рассчитать Ку и Шу для менее смещенного пункта: Ку= 4000/8200 = 0, 5 Шу=90/82=0 -01 Корректуры дальности и направления ∆Д = Кл Л - Кп П = 17 х (+20) – 15 х(+10) = +190 м ∆д = - (+20)х0, 5 + (190/100)х0 -01 = - 0 -08

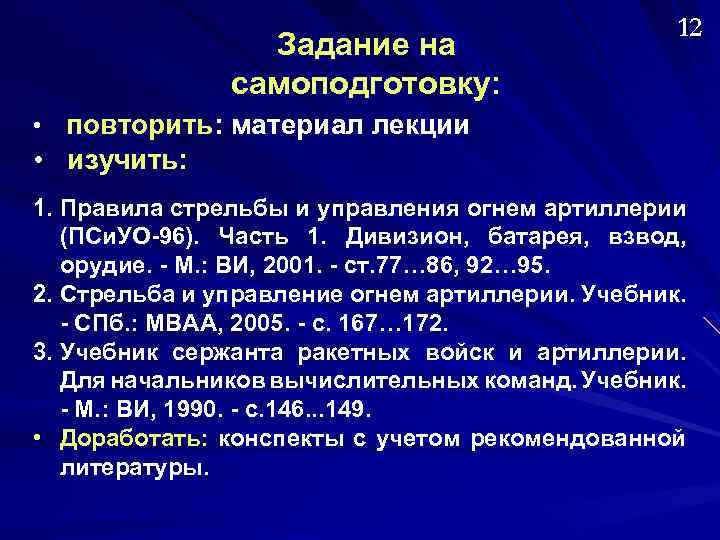

Задание на самоподготовку: 12 повторить: материал лекции • изучить: • 1. Правила стрельбы и управления огнем артиллерии (ПСи. УО-96). Часть 1. Дивизион, батарея, взвод, орудие. - М. : ВИ, 2001. - ст. 77… 86, 92… 95. 2. Стрельба и управление огнем артиллерии. Учебник. - СПб. : МВАА, 2005. - с. 167… 172. 3. Учебник сержанта ракетных войск и артиллерии. Для начальников вычислительных команд. Учебник. - М. : ВИ, 1990. - с. 146. . . 149. • Доработать: конспекты с учетом рекомендованной литературы.
