Михайлов А. Е. Структурная

Михайлов А. Е. Структурная геология и геологическое картирование. Павлинов В. Н. Структурная геология и геологическое карти- рование с основами геотектоники

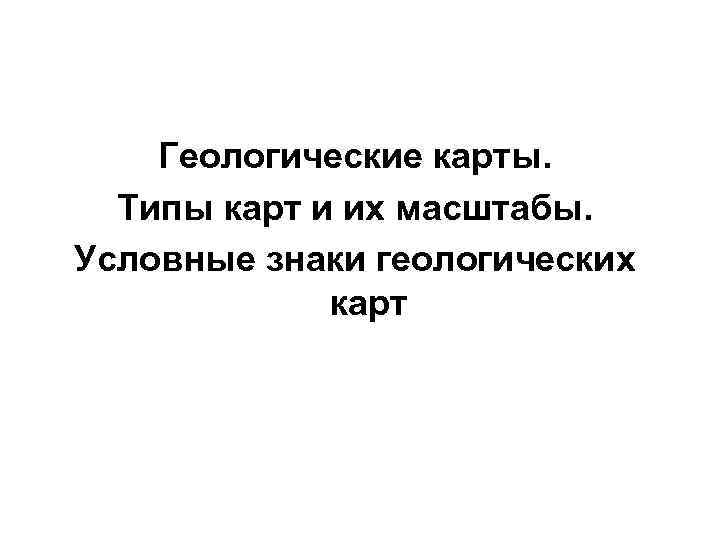

Геологические карты. Типы карт и их масштабы. Условные знаки геологических карт

Изображение шаровой поверхности на плоскости • Поверхность глобуса нельзя развернуть на плоскость без разрывов. Доказано, что зона земной поверхности шириной 60, спроектированная на касательный цилиндр, в проекции практически не имеет искажения. • Меридиан, по которому касается цилиндр, в проекции изобразится прямой линией.

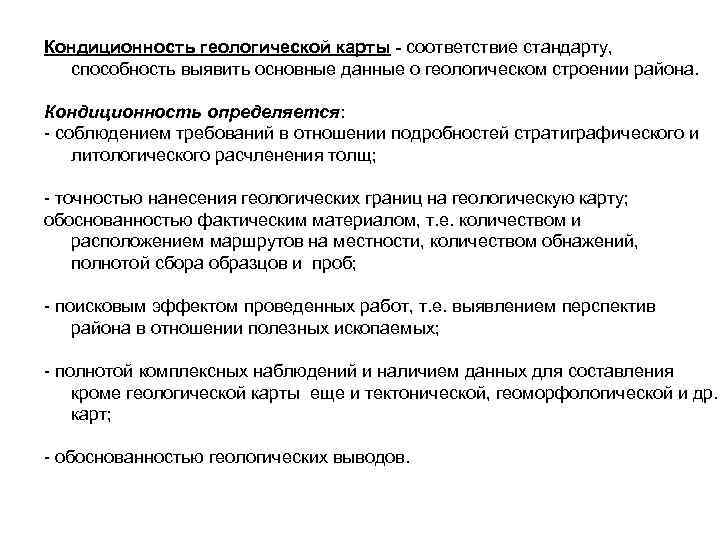

Кондиционность геологической карты - соответствие стандарту, способность выявить основные данные о геологическом строении района. Кондиционность определяется: - соблюдением требований в отношении подробностей стратиграфического и литологического расчленения толщ; - точностью нанесения геологических границ на геологическую карту; обоснованностью фактическим материалом, т. е. количеством и расположением маршрутов на местности, количеством обнажений, полнотой сбора образцов и проб; - поисковым эффектом проведенных работ, т. е. выявлением перспектив района в отношении полезных ископаемых; - полнотой комплексных наблюдений и наличием данных для составления кроме геологической карты еще и тектонической, геоморфологической и др. карт; - обоснованностью геологических выводов.

Виды геологических съемок Маршрутная Ведется по отдельным ходам – маршрутам, чаще 1: 1 000 – всего по долинам рек. Полученные данные 1: 500 000 распространяются на всю площадь. Используются в основном только естественные обнажения. Площадная Площадь покрывается равномерной сетью точек 1: 200 000 – наблюдения. Используются искусственные и 1: 25 000 естественные обнажения. Инструмен- Комбинация 1 и 2 видов съемки тальная 1: 25 000 и крупнее

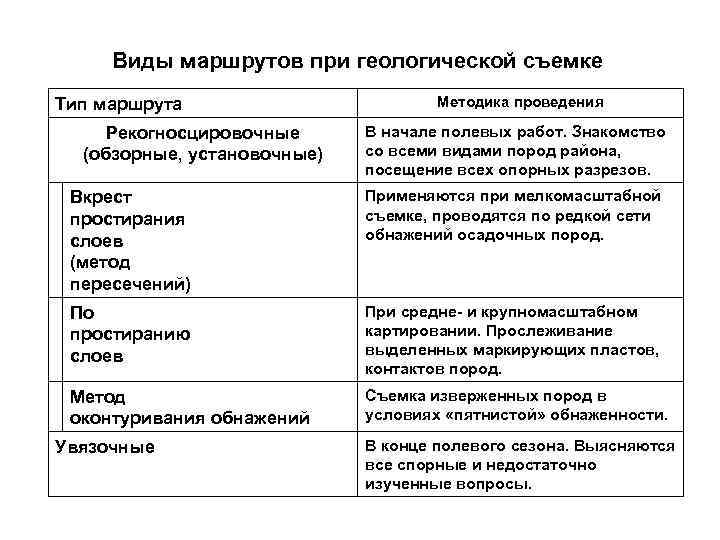

Виды маршрутов при геологической съемке Тип маршрута Методика проведения Рекогносцировочные В начале полевых работ. Знакомство (обзорные, установочные) со всеми видами пород района, посещение всех опорных разрезов. Вкрест Применяются при мелкомасштабной простирания съемке, проводятся по редкой сети слоев обнажений осадочных пород. (метод пересечений) По При средне- и крупномасштабном простиранию картировании. Прослеживание слоев выделенных маркирующих пластов, контактов пород. Метод Съемка изверженных пород в оконтуривания обнажений условиях «пятнистой» обнаженности. Увязочные В конце полевого сезона. Выясняются все спорные и недостаточно изученные вопросы.

Специальные съемки входят в комплекс геолого-съемочных работ • Структурная съемка • Съемка древних структурных этажей • Гидрогеологическая съемка • Инженерно-геологическая • Геоморфологическая • Металлогеническая • Геофизическая и др.

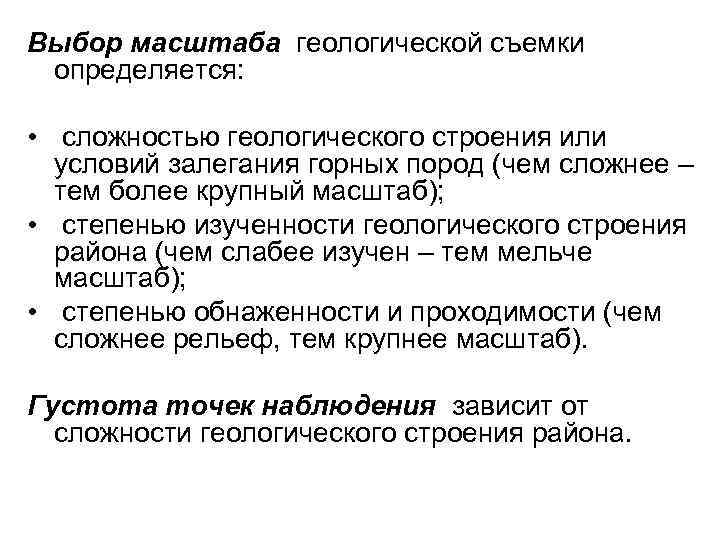

Выбор масштаба геологической съемки определяется: • сложностью геологического строения или условий залегания горных пород (чем сложнее – тем более крупный масштаб); • степенью изученности геологического строения района (чем слабее изучен – тем мельче масштаб); • степенью обнаженности и проходимости (чем сложнее рельеф, тем крупнее масштаб). Густота точек наблюдения зависит от сложности геологического строения района.

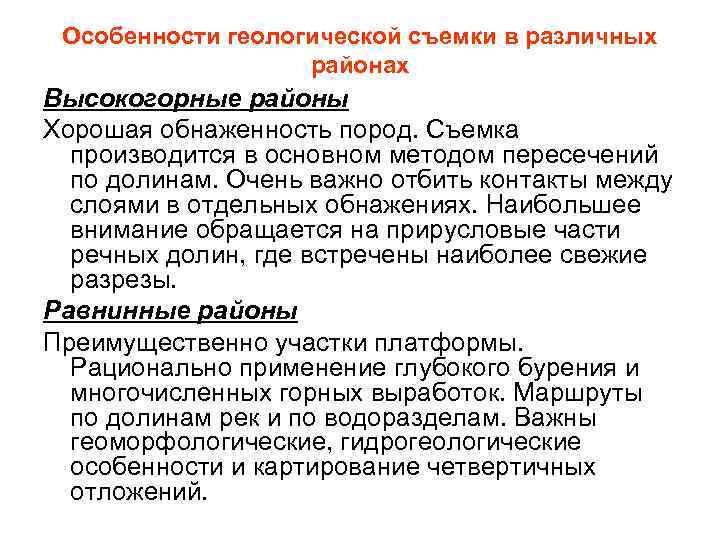

Особенности геологической съемки в различных районах Высокогорные районы Хорошая обнаженность пород. Съемка производится в основном методом пересечений по долинам. Очень важно отбить контакты между слоями в отдельных обнажениях. Наибольшее внимание обращается на прирусловые части речных долин, где встречены наиболее свежие разрезы. Равнинные районы Преимущественно участки платформы. Рационально применение глубокого бурения и многочисленных горных выработок. Маршруты по долинам рек и по водоразделам. Важны геоморфологические, гидрогеологические особенности и картирование четвертичных отложений.

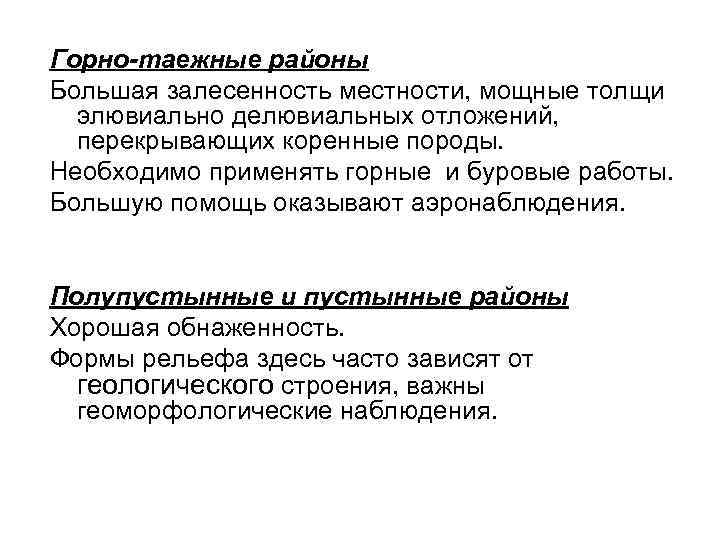

Горно-таежные районы Большая залесенность местности, мощные толщи элювиально делювиальных отложений, перекрывающих коренные породы. Необходимо применять горные и буровые работы. Большую помощь оказывают аэронаблюдения. Полупустынные и пустынные районы Хорошая обнаженность. Формы рельефа здесь часто зависят от геологического строения, важны геоморфологические наблюдения.

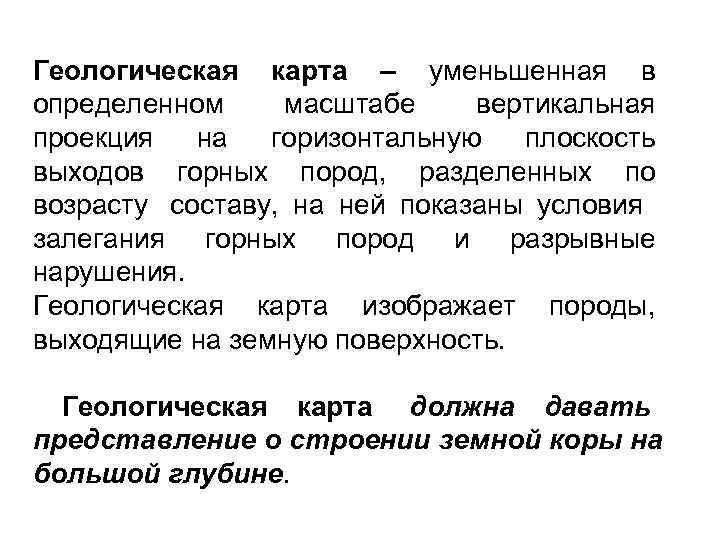

Геологическая карта – уменьшенная в определенном масштабе вертикальная проекция на горизонтальную плоскость выходов горных пород, разделенных по возрасту составу, на ней показаны условия залегания горных пород и разрывные нарушения. Геологическая карта изображает породы, выходящие на земную поверхность. Геологическая карта должна давать представление о строении земной коры на большой глубине.

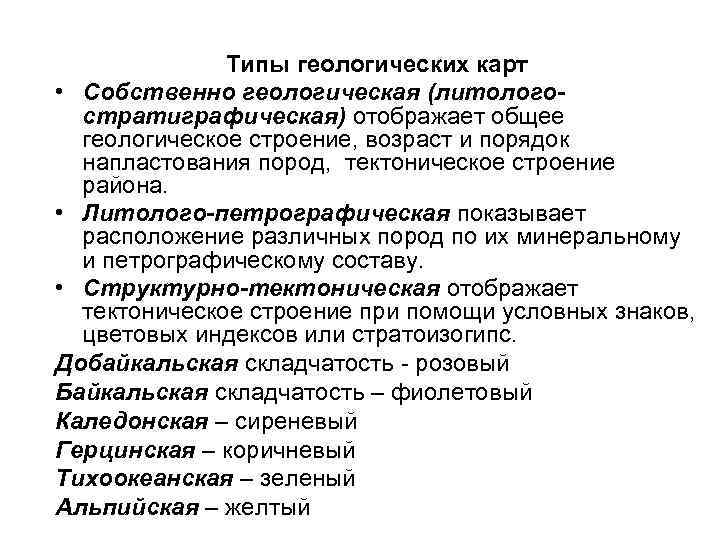

Типы геологических карт • Собственно геологическая (литолого- стратиграфическая) отображает общее геологическое строение, возраст и порядок напластования пород, тектоническое строение района. • Литолого-петрографическая показывает расположение различных пород по их минеральному и петрографическому составу. • Структурно-тектоническая отображает тектоническое строение при помощи условных знаков, цветовых индексов или стратоизогипс. Добайкальская складчатость - розовый Байкальская складчатость – фиолетовый Каледонская – сиреневый Герцинская – коричневый Тихоокеанская – зеленый Альпийская – желтый

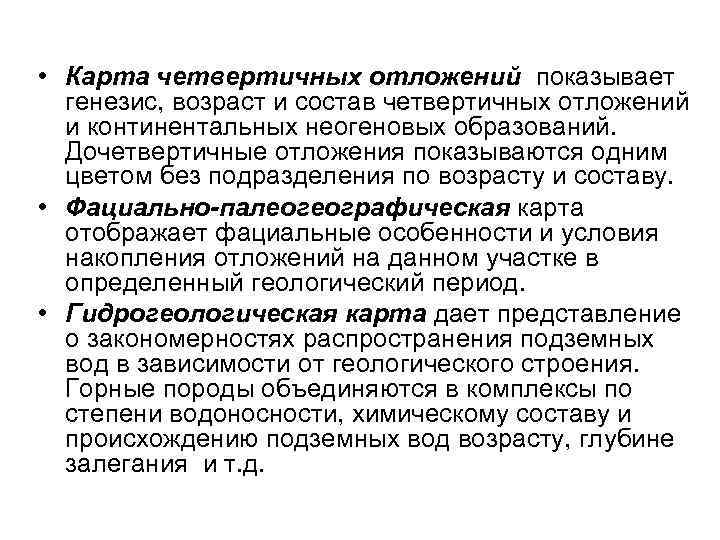

• Карта четвертичных отложений показывает генезис, возраст и состав четвертичных отложений и континентальных неогеновых образований. Дочетвертичные отложения показываются одним цветом без подразделения по возрасту и составу. • Фациально-палеогеографическая карта отображает фациальные особенности и условия накопления отложений на данном участке в определенный геологический период. • Гидрогеологическая карта дает представление о закономерностях распространения подземных вод в зависимости от геологического строения. Горные породы объединяются в комплексы по степени водоносности, химическому составу и происхождению подземных вод возрасту, глубине залегания и т. д.

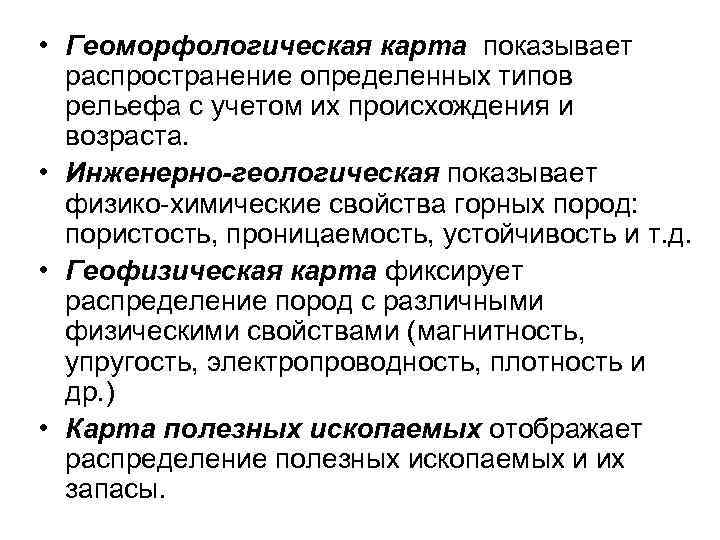

• Геоморфологическая карта показывает распространение определенных типов рельефа с учетом их происхождения и возраста. • Инженерно-геологическая показывает физико-химические свойства горных пород: пористость, проницаемость, устойчивость и т. д. • Геофизическая карта фиксирует распределение пород с различными физическими свойствами (магнитность, упругость, электропроводность, плотность и др. ) • Карта полезных ископаемых отображает распределение полезных ископаемых и их запасы.

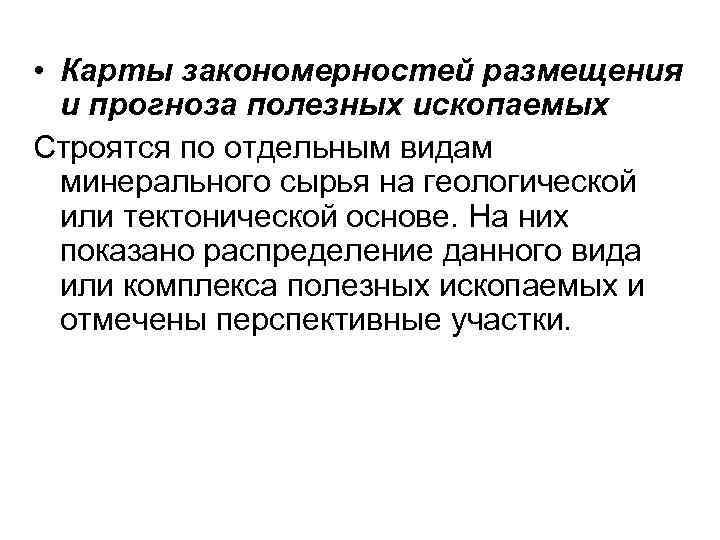

• Карты закономерностей размещения и прогноза полезных ископаемых Строятся по отдельным видам минерального сырья на геологической или тектонической основе. На них показано распределение данного вида или комплекса полезных ископаемых и отмечены перспективные участки.

Масштабы съемок и геологических карт Масштаб съемки, Назначение съемки (тип карты) (что отображает карта) 1: 500 000 – Мелкомасштабная Основные черты геологического 1: 1 000 (обзорная) строения крупных регионов, и мельче государств, континентов 1: 200 000 Среднемасштабная Геологическое строение отдельных – 1: 100 000 областей, краев. Прогнозная оценка территории на полезные ископаемые 1: 50 000 – Крупномасштабная Детальная характеристика 1: 25 000 геологического строения конкретных участков, перспективная оценка площадей на конкретные виды полезных ископаемых 1: 10 000 и Специализированная Детальная характеристика крупнее (детальная) геологического строения отдельных месторождений с применением поисково-оценочных и разведочных работ на площадях возведения гидротехнических и промышленных

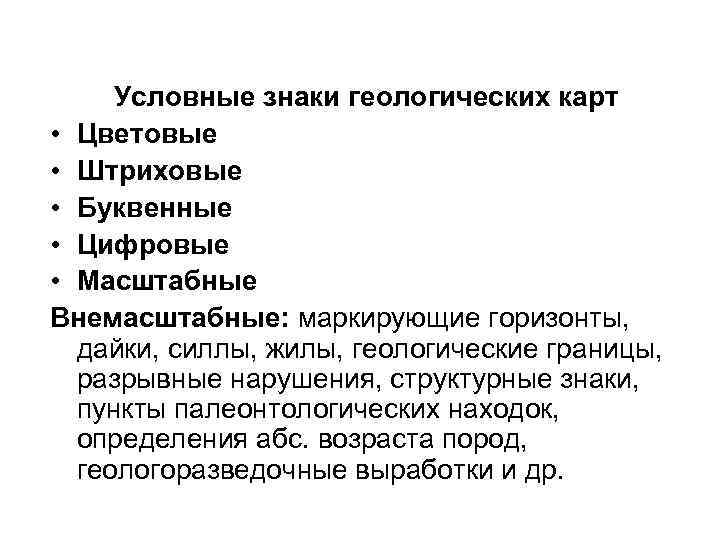

Условные знаки геологических карт • Цветовые • Штриховые • Буквенные • Цифровые • Масштабные Внемасштабные: маркирующие горизонты, дайки, силлы, жилы, геологические границы, разрывные нарушения, структурные знаки, пункты палеонтологических находок, определения абс. возраста пород, геологоразведочные выработки и др.

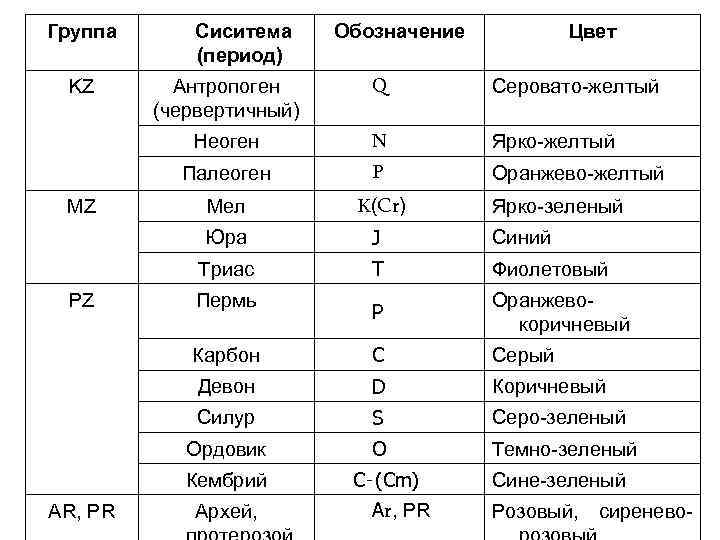

Группа Сиситема Обозначение Цвет (период) KZ Антропоген Q Серовато-желтый (червертичный) Неоген N Ярко-желтый Палеоген Ρ Оранжево-желтый MZ Мел Κ(Cr) Ярко-зеленый Юра J Синий Триас T Фиолетовый PZ Пермь Оранжево- P коричневый Карбон C Серый Девон D Коричневый Силур S Серо-зеленый Ордовик O Темно-зеленый Кембрий C‑(Cm) Сине-зеленый AR, РR Архей, Ar, PR Розовый, сиренево-

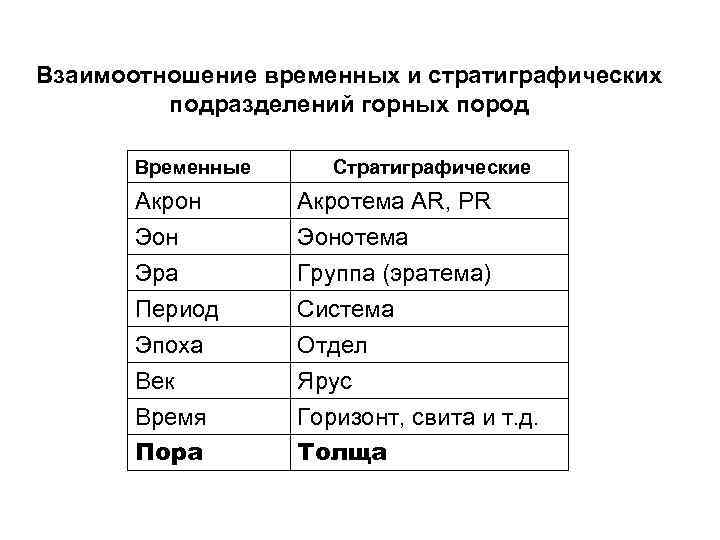

Взаимоотношение временных и стратиграфических подразделений горных пород Временные Стратиграфические Акрон Акротема AR, PR Эонотема Эра Группа (эратема) Период Система Эпоха Отдел Век Ярус Время Горизонт, свита и т. д. Пора Толща

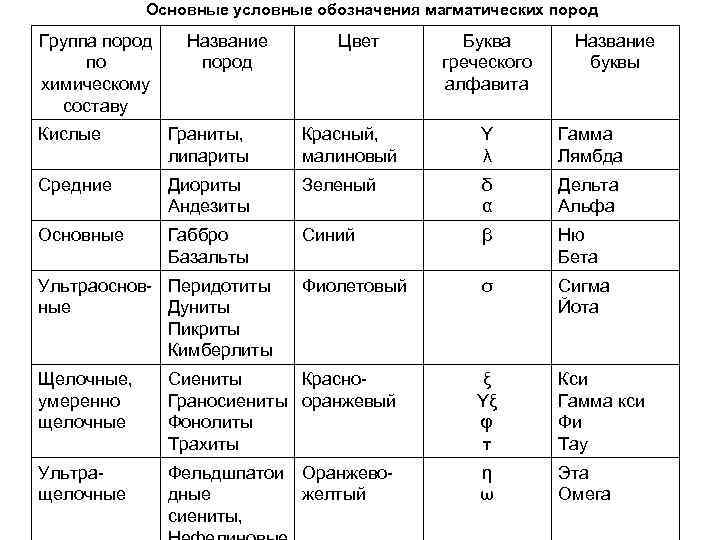

Основные условные обозначения магматических пород Группа пород Название Цвет Буква Название по пород греческого буквы химическому алфавита составу Кислые Граниты, Красный, Υ Гамма липариты малиновый λ Лямбда Средние Диориты Зеленый δ Дельта Андезиты α Альфа Основные Габбро Синий β Ню Базальты Бета Ультраоснов- Перидотиты Фиолетовый σ Сигма ные Дуниты Йота Пикриты Кимберлиты Щелочные, Сиениты Красно- ξ Кси умеренно Граносиениты оранжевый Υξ Гамма кси щелочные Фонолиты φ Фи Трахиты τ Тау Ультра- Фельдшпатои Оранжево- η Эта щелочные дные желтый ω Омега сиениты,

Обозначение генезиса осадочных отложений (преимущественно четвертичных) а Аллювиальные е Элювиальные d Делювиальные gl Гляциальные, ледниковые fgl Флювиогляциальные p Пролювиальные m Морские c Континентальные L Озерные h Угленосные t Техногенные

Сводная стратиграфическая колонка отображает последовательность накопления, возраст, литологический состав и мощность горных пород (осадочных, вулканогенных магматических) Приводится на картах масштаба 1: 200 000 и крупнее. Четвертичные отложения и интрузивные породы в колонке не показываются. При колебании мощностей приводится наибольшая мощность, а цифрами указываются пределы.
