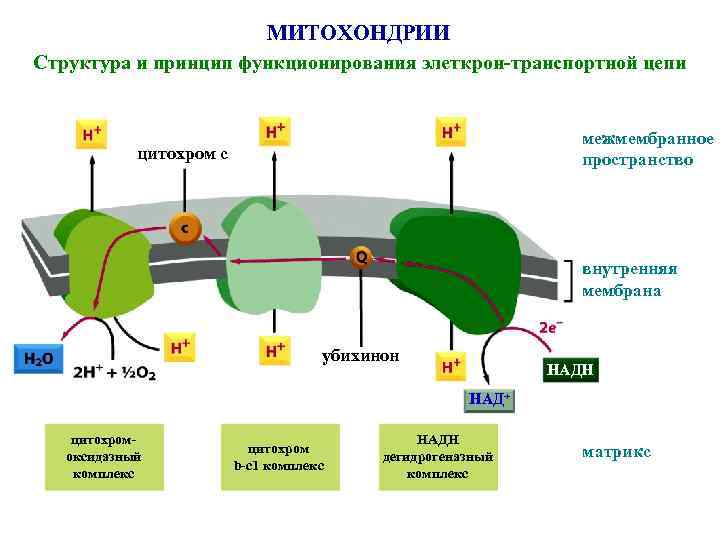

МИТОХОНДРИИ Структура и принцип функционирования элеткрон-транспортной цепи межмембранное пространство цитохром с внутренняя мембрана убихинон НАДН НАД+ цитохромоксидазный комплекс цитохром b-c 1 комплекс НАДН дегидрогеназный комплекс матрикс

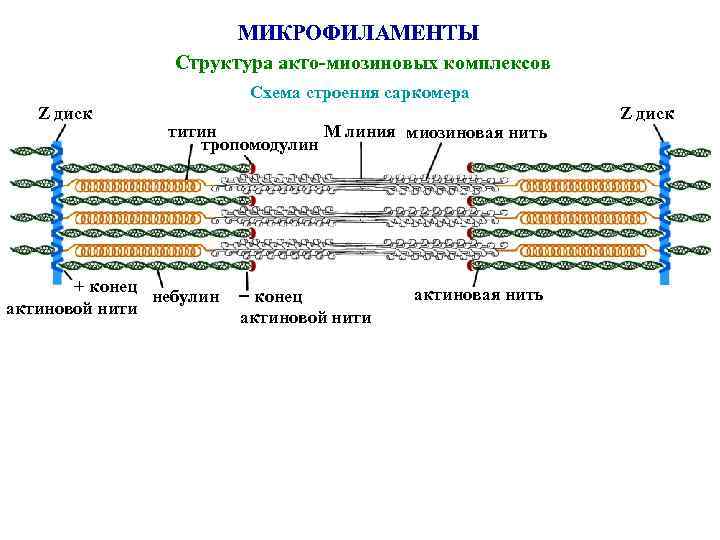

МИКРОФИЛАМЕНТЫ Структура акто-миозиновых комплексов Схема строения саркомера Z диск М линия миозиновая нить титин тропомодулин + конец небулин актиновой нити конец актиновой нити актиновая нить Z диск
МИКРОТРУБОЧКИ Микротрубочки как компонент жгутика Схема строения аксонемы радиальная спица внутренний внешняя динеиновая ручка футляр центральный синглет микротрубочек нексин плазмалемма внутренняя динеиновая ручка а б внешняя пара микротрубочек Электронная микрофотография 100 нм

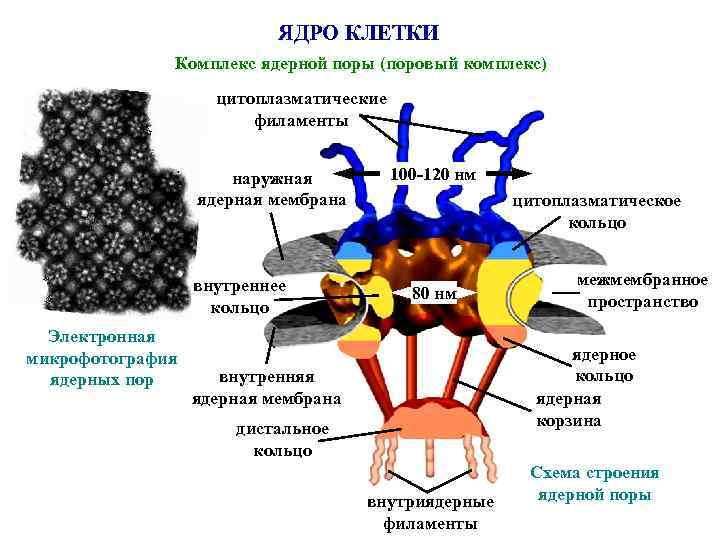

ЯДРО КЛЕТКИ Комплекс ядерной поры (поровый комплекс) цитоплазматические филаменты наружная ядерная мембрана внутреннее кольцо Электронная микрофотография ядерных пор 100 -120 нм цитоплазматическое кольцо 80 нм межмембранное пространство ядерное кольцо ядерная корзина внутренняя ядерная мембрана дистальное кольцо внутриядерные филаменты Схема строения ядерной поры

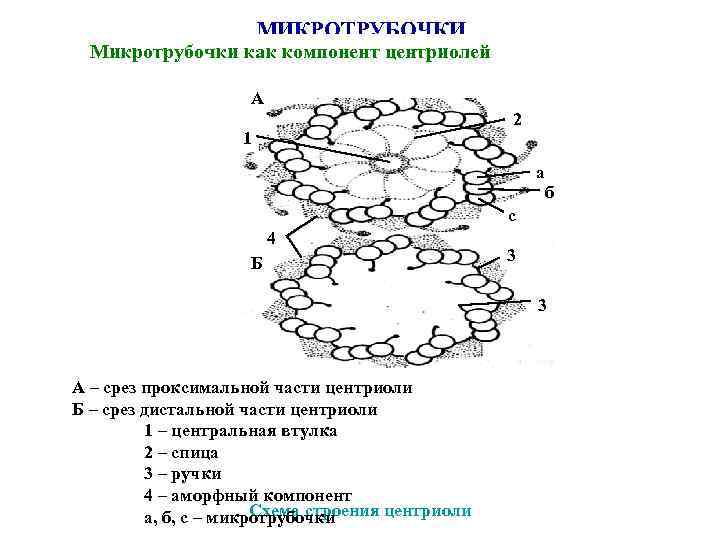

МИКРОТРУБОЧКИ Микротрубочки как компонент центриолей А 2 1 а б с 4 Б 3 3 А – срез проксимальной части центриоли Б – срез дистальной части центриоли 1 – центральная втулка 2 – спица 3 – ручки 4 – аморфный компонент Схема строения центриоли а, б, с – микротрубочки
МИКРОТРУБОЧКИ Микротрубочки как компонент клеточного центра Схема строения микротрубочки дочерняя центриоль головка сателлита ножка сателлита материнская центриоль комплексы g тубулиновых колец Электронная микрофотография
